BRUKSANVISNING CW 5 Klean!Star Q Kärcher

• Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for ga- rantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Tekniske spesifikasjoner Med forbehold om tekniske endringer. CW 3 / CW 5 (CWB 3/1) CW 3 / CW 5 (CWB 3/2) CW 3 / CW 5 (CWB 3/3) Anleggets dimensjoner Vaskehøyde mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900 Rammehøyde mm 2900 3200 3500 Total høyde mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730 Rammebredde mm 3500 3500 3500 Total bredde sidebørster mm 4040 4040 4040 Total bredde sprutbeskyttelse mm 4060 4060 4060 Rammedybde/ dybde med roterende børster mm 1600 / 2170 1600 / 2170 1600 / 2170 Total lengde kort hall mm 2070 2070 2070 Anleggets bredde i speilhøyde mm 2450 2450 2450 Anleggets bredde i området hjulvask mm 2100 2100 2100 Sporbredde kjøreskinner mm 2550, 2700, 2800 2550, 2700, 2800 2550, 2700, 2800 Hallbredde med sikkerhetsavstand mm 4500 4500 4500 Vaskebørster Børstediameter side mm 975 975 975 Børstedreietall side 1/min 107 107 107 Børstediameter tak mm 975 975 975 Børstedreietall tak 1/min 127 127 127 Portalhastighet m/min 0 - 24 0 - 24 0 - 24 Elektrisk tilkobling Nettspenning V 400 400 400 Frekvens Hz 50 50 50 Tilkoblingskapasitet kW 10-16 10-16 10-16 maks. forsikring styring A 35-50 35-50 35-50 Vanntilkobling Nominell bredde Tommer 1 1 1 Flytetrykk ifølge DIN 1988 (ved 100 l/min) MPa 0,4 - 0,6 0,4 - 0,6 0,4 - 0,6 Maks. temperatur °C 50 50 50 Trykklufttilkobling Nominell bredde Tommer 1/2 1/2 1/2 Trykk MPa 0,6 - 0,8 0,6 - 0,8 0,6 - 0,8 Bruk / vask (uten frostbeskyttelsesinnretning, programav- hengig ved 4,5 m kjøretøylengde) l505050 Forbruk ved frostbeskyttelse, ca. l 700 700 700 Registrerte verdier mht. EN 60335-2-79 Lydnivå vasking med tørking dB(A) 87 87 87 Lydnivå bare tørkerdrift dB(A) 91 91 91 Lydnivå høytrykksmodul dB(A) 86 86 86 Lydeffekt vasking med tørking dB(A) 101 101 101 Bare lydeffekt tørkerdrift dB(A) 105 105 105 Lydeffekt høytrykksmodul dB(A) 101 101 101 Usikkerhet dB(A) 3 3 3210 Svenska Vann- og rengjøringsmiddelforbruk Vannforbruket er avhengig av kjøretøyslengden, anleggets utstyr og vaskeprogrammet. Verdiene som er oppgitt er eksempler for forbruket per kjøretøys- vask. Merknad Rammebetingelser: ● Kjøretøyslengde 4,5 m EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskrave- ne i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Vaskeanlegg Type: 1.534-xxx Gjeldende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2009/125/EF + 2009/1781 Anvendte harmoniserte standarder EN ISO 12100 EN 17281 EN 60204-1 EN 61000-6-2: 2005 + AC: 2005 EN 61000-6-4: 2007 + A1: 2001 Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Faks: [phone] Winnenden, 2022/11/01 Innehåll Allmän information Läs igenom och följ denna originalbruksanvisning och kapitlet Säkerhetsinformation innan du använder ma- skinen för första gången. Följ alla anvisningar. Förvara den för framtida bruk eller för senare ägare. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfallshantera för- packningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom en- gångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa kompo- nenter är dock nödvändiga för korrekt drift av maskinen. Maski- ner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaercher.de/ REACH Säkerhetsanvisningar Vid felaktig hantering eller missbruk föreligger risker för använda- re och andra personer på grund av följande: ● Kraftigt vattentryck ● Höga elektriska spänningar ● Tryckluft ● Rengöringsmedel För att förhindra faror för personer, djur och materialskador måste du läsa igenom följande innan du tar anläggningen i drift för första gången: ● Bruksanvisningen inklusive alla säkerhetsanvisningar ● Föreskrivna, gällande nationella riktlinjer ● Säkerhetsanvisningar som medföljer de rengöringsmedel som används Försäkra dig om följande: ● Du har förstått alla anvisningar ● Alla som använder anläggningen har informerats om hänvis- ningarna och förstått dem Alla som arbetar med installering, idrifttagning och användning måste uppfylla följande krav: ● Vara kvalificerade för uppgiften ● Känna till innehållet i, och beakta, denna bruksanvisning ● Vara informerade om, och beakta, gällande föreskrifter Se till att alla det finns tydliga informationsskyltar som informerar användare om följande vid självbetjäningsdrift: ● Möjliga risker ● Säkerhetsanordningar ● Användning av anläggningen Bruksanvisningen ska gås igenom av tvättanläggningens opera- tör och användas som grund för en driftsanvisning där hänsyn tas till lokala förutsättningar och personal på platsen. Information ska ges om driftsanvisningen vilken på lämpligt sätt ska läggas eller hängas upp på arbetsplatsen. Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till materi- ella skador. Föreskrifter och riktlinjer Vid drift av denna anläggning gäller följande föreskrifter och rikt- linjer i Förbundsrepubliken Tyskland (som kan beställas från Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln): ● Säkerhetsföreskriften ”Allgemeine Vorschriften” BGV A1 ● Sicherheit Fahrzeugwaschanlagen EN 17281 ● Verordnung über Betriebssicherheit (BetrSichV) Allmän information p. 210

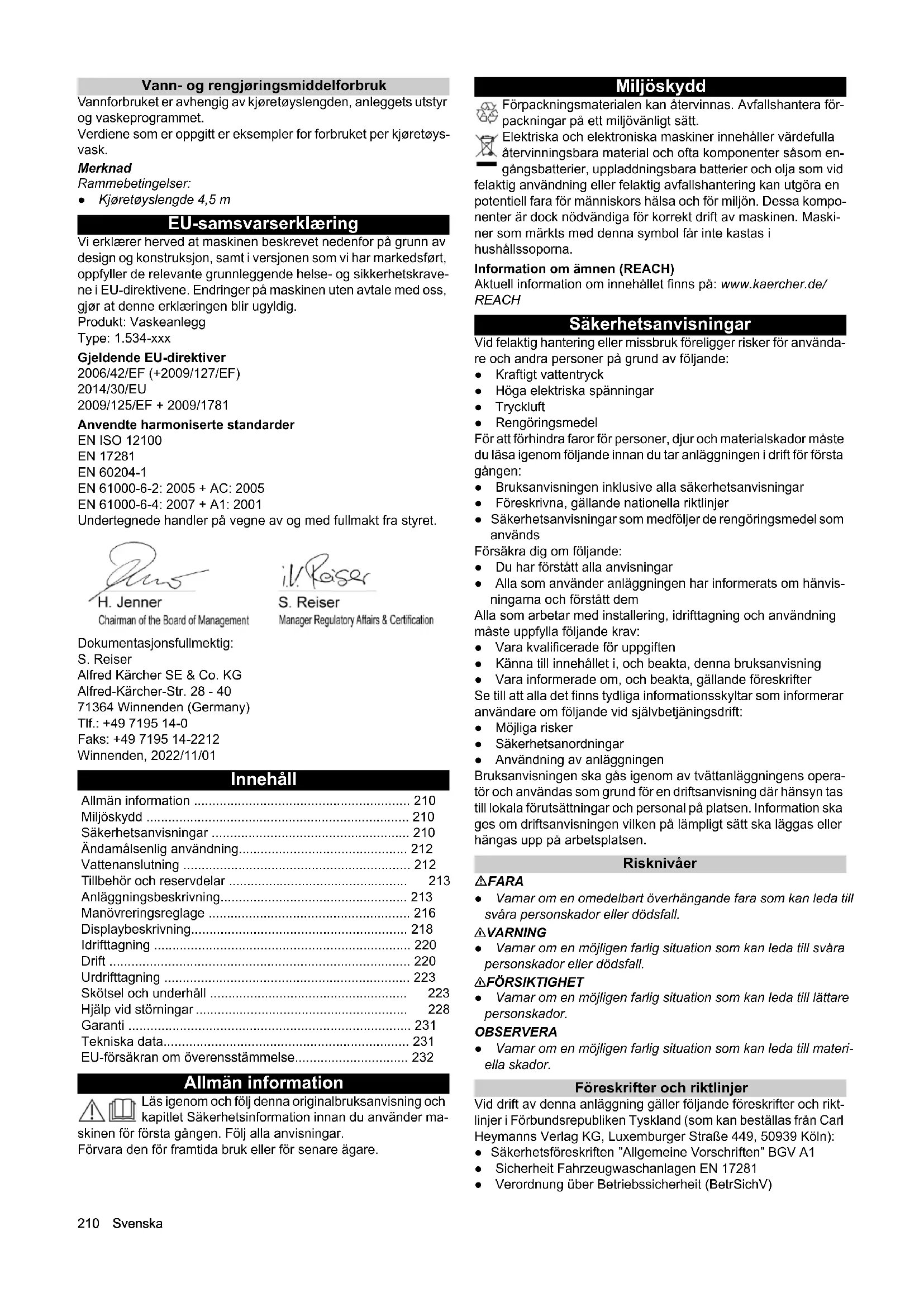

• Miljöskydd p. 210
• Säkerhetsanvisningar p. 210
• Ändamålsenlig användning p. 212
• Vattenanslutning p. 212
• Tillbehör och reservdelar p. 213

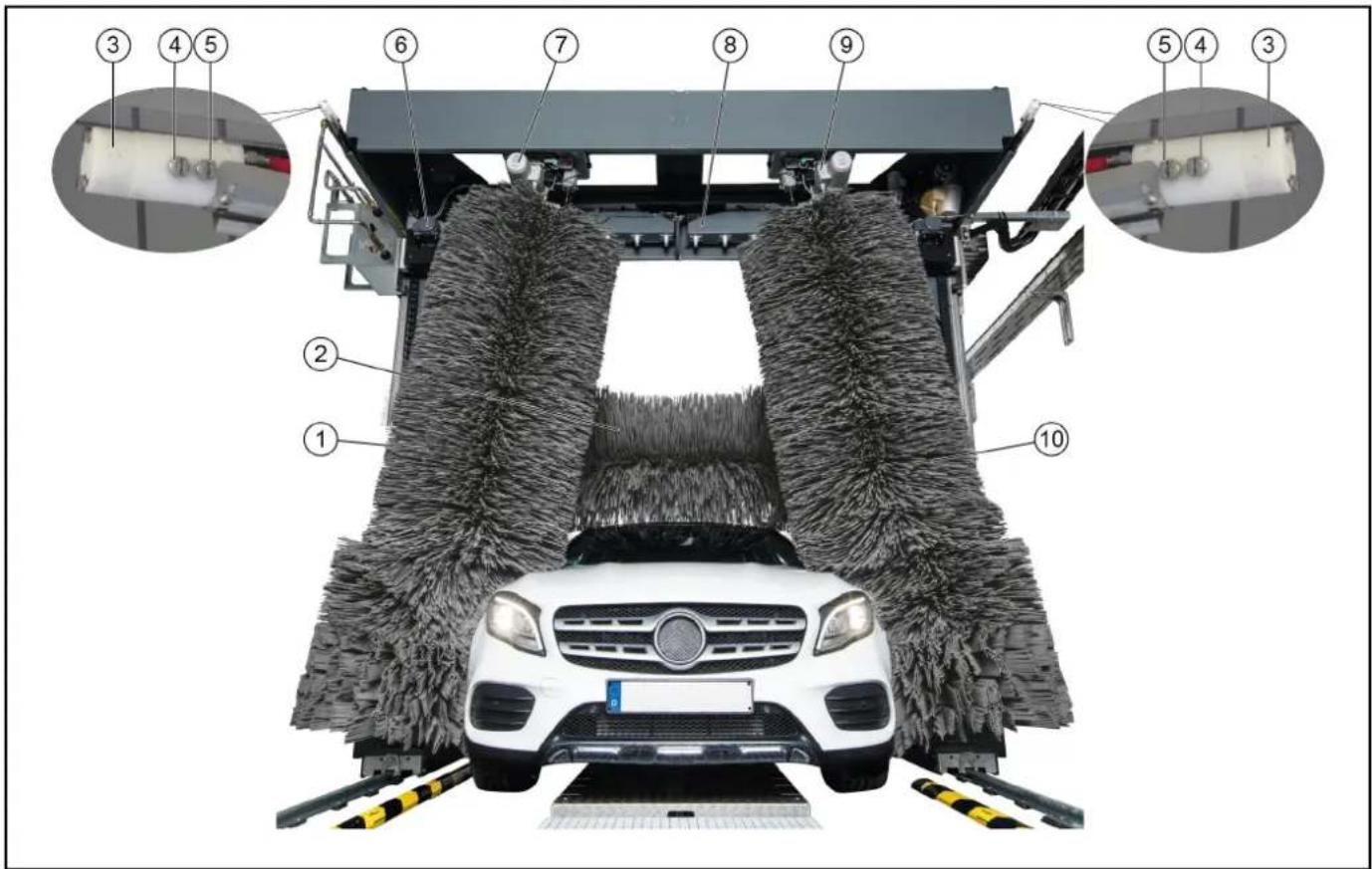

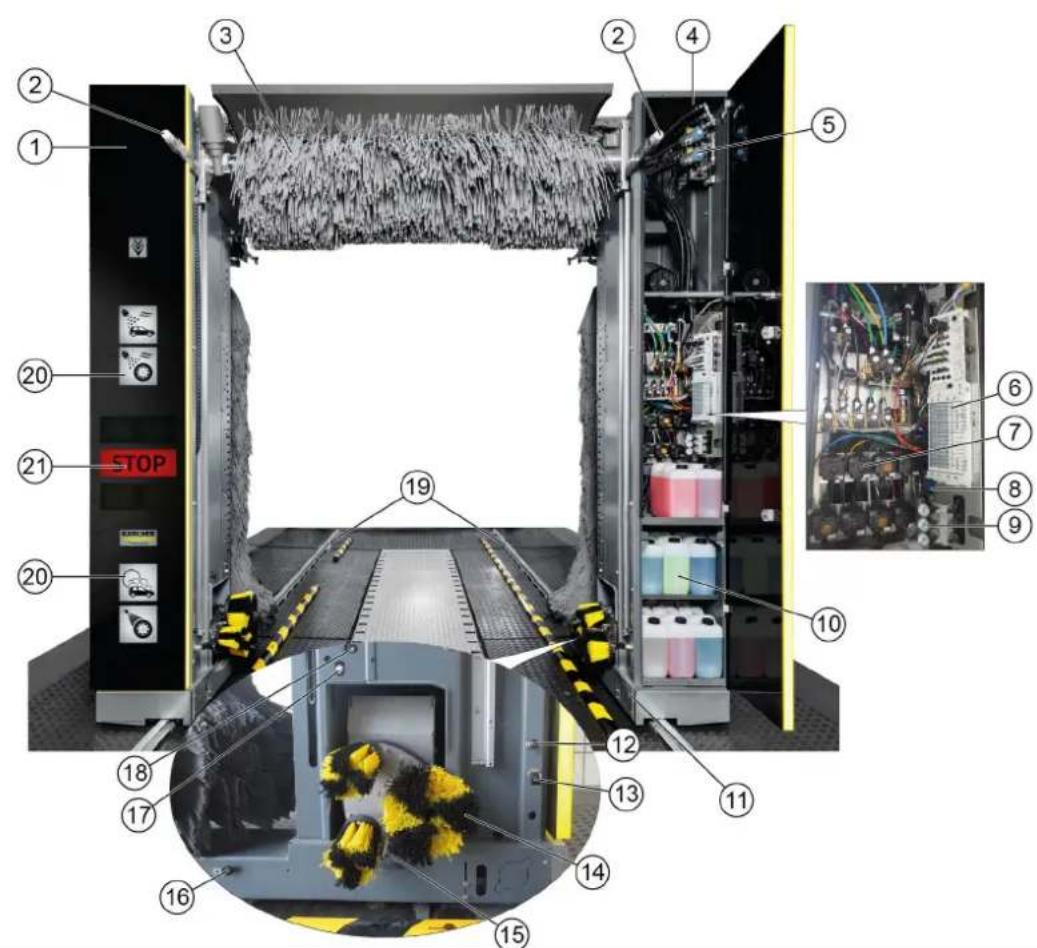

• Anläggningsbeskrivning p. 213
• Manövreringsreglage p. 216
• Displaybeskrivning p. 218
• Idrifttagning p. 220
• Drift p. 220
• Urdrifttagning p. 223
• Skötsel och underhåll p. 223
• Hjälp vid störningar p. 228
• Garanti p. 231
• Tekniska data p. 231
• EU-försäkran om överensstämmelse Svenska 211 Fordonstvättanläggningar Användning, övervakning, skötsel, underhåll och kontroll av for- donstvättanläggningar får endast ges i uppdrag åt personer som är väl förtrogna med dessa typer av arbeten och med bruksanvis- ningen, och som fått utbildning i risker förknippade med anlägg- ningen. Avloppsvatten med mineralolja OBSERVERA Miljöföroreningar från fordon Utströmmande olja. Skydda golvet och ta hand om gammal olja på ett miljövänligt sätt. Se till att växellådolja och avloppsvatten med mineralolja aldrig kan komma ut i mark eller vatten. Behandla avloppsvattnet innan det förs ut i avloppssystemet. Beakta gällande lokala bestämmelser och föreskrifter för av- loppsvatten. Självbetjäning På självbetjäningstvättanläggningar måste det alltid finnas möj- lighet att nå en kontaktperson under tiden som anläggningen är driftklar. Denna person måste dessutom vara väl förtrogen med tvättanläggningen och vid störningar kunna vidta nödvändiga åt- gärder för att undvika eller bedöma risker. Det måste finnas väl synliga informationsskyltar för användarna av tvättanläggningen som upplyser om ändamålsenlig använd- ning av tvättanläggningen på tvättplatsen. Underhåll och service Underhålls- och servicearbeten får i princip endast utföras när tvättanläggningen är avstängd. 몇 VARNING Risk för personskador på grund av maskinens rörelser Stäng av anläggningen före underhålls- och servicearbeten. Spärra huvudströmbrytaren mot återinkoppling med exempelvis ett hänglås. Drift med rengöringsmedel 몇 VARNING Fara för hälsofarliga ämnen i rengöringsmedel Beakta säkerhetsdatabladen för rengöringsmedlet. Genomför de föreskrivna skyddsåtgärderna. Bär föreskriven skyddsutrustning såsom skyddsglasögon och skyddshandskar. OBSERVERA Förhöjd korrosionsrisk vid användning av olämpligt rengö- ringsmedel Behandla inte följande rengöringsmedel i anläggningen: Rengöringsmedel avsett för rengöring av tvätthallen. Rengöringsmedel avsedda för rengöring av tvättanläggningens utsida. Surt rengöringsmedel. Rengöringsmedel som appliceras på fordonet med en separat maskin (t.ex. fälgrengörare). Medel för avloppsvattenbehandling. Tillträde till portaltvättanläggningen FARA Fara vid tillträde till portaltvättanläggningen Obehöriga personer får inte beträda portaltvättanläggningen. Tillträdesförbudet måste vara väl synligt och varaktigt skyltat. Halkrisk OBSERVERA Halkrisk på grund av väta Bär lämpliga skor när du går in i anläggningen och rör dig försik- tigt. Informera kunderna med lämplig och varaktig skyltning om halk- faran. Användning av anläggningen 몇 VARNING Fara genom felaktig användning Personer som manövrerar anläggningen måste: få utbildning i handhavandet av anläggningen, demonstrera sina färdigheter i att manövrera den, uttryckligen ges i uppdrag att hantera den. Driftsanvisningen ska finnas tillgänglig för samtliga användare. Anläggningen får inte användas av personer under 18 år. Undantag gäller för utbildade personer under 16 år som står under uppsikt. 몇 VARNING Snubbelrisk på grund av föremål eller tillförselledningar på golvet Avlägsna alla föremål som ligger på tvättplatsen innan anlägg- ningen tas i drift. Frostrisk 몇 VARNING Risk för person- och sakskador på grund av isbildning i an- läggningen Tappa ur vattnet ur anläggningen vid risk för frost. Halkskydda alla gångvägar (t.ex. med golvvärme eller sand). Arbetsplats Anläggningen tas i drift från en kontrollpanel eller med en tvätt- korts-/kodläsare. ● Före tvätt måste alla personer lämna fordonets inre. ● Under tvättförloppet är det förbjudet att beträda anläggningen. Riskkällor Allmänna risker FARA Risk för personskador genom utsipprande tryckluft, hög- trycksvatten vid munstyckets mynning samt kringflygande smutspartiklar eller liknande i området för de roterande bor- starna! Smutspartiklar eller föremål som lossar kan skada människor och djur. Tryckluft eller högtrycksvatten kan vara trycksatta i sig själva trots att anläggningen är avstängd. Rensa hallets golv från kringliggande föremål. Såväl tryckluftsanläggning som högtryckssystemet måste använ- das med försiktighet. Använd skyddsglasögon vid underhållsarbeten. Explosionsrisk FARA Explosionsrisk Använd inte anläggningen i närheten av utrymmen med explo- sionsrisk. Undantag från denna regel görs endast för uttryckligen avsedda och markerade anläggningar Använd inga explosiva eller giftiga ämnen som rengöringsmedel, till exempel: ● Bensin ● Eldningsolja eller dieselbränsle ● Lösningsmedel ● Vätskor med lösningsmedel ● Syror ● Aceton Hänvisning Fråga tillverkaren om du är osäker. Hörselskador Det buller som alstras från anläggningen är ofarligt för tvättkun- derna på grund av den kortvariga belastningen. Hänvisning På infartssidan uppgår ljudnivån vid torrdrift till 91 dB(A). 몇 VARNING Hörselskador hos driftspersonal vid torrdrift Bär hörselskydd vid torrdrift. Hörselskador på grund av hög volym i maskinrummet Använd lämpligt hörselskydd när du vistas i maskinrummet.212 Svenska Elektrisk fara FARA Fara för elektrisk stöt Berör inte i elektriska komponenter och ledningar med fuktiga händer. Se till att elektriska anslutningsledningar eller förlängningskablar inte kan köras över, klämmas, slitas sönder eller på annat sätt skadas. Skydda kablar mot stark värme, olja och vassa kanter. Rikta aldrig en vattenstråle mot elektriska maskiner eller anlägg- ningar. Skydda alla strömförande delar i arbetsområdet från vattenstrå- lar. Anläggningen får endast anslutas till jordade strömkällor. Endast utbildade elektriker får utföra arbeten på elektriska delar i anläggningen. Hälsofarliga ämnen FARA Fara för hälsofarliga ämnen Följ alltid den bifogade och tryckta informationen för rengörings- medlen. Drick aldrig avloppsvatten från anläggningen! Det har inte drick- vattenskvalitet på grund av iblandade rengöringsmedel. Observera tillverkarens föreskrifter om tillväxthämmande medel i bearbetningsanläggningen vid användning av förbrukningsvatten för drift av anläggningen. Inga andra ämnen än sådana som bildas vid normal rengöring på utsidan av fordon får komma in i tvättanläggningen (till exempel tungmetaller, pesticider, radioaktiva ämnen, fekalier eller smitt- samma ämnen). Fara på grund av strömavbrott Anläggningen är konstruerad på ett sådant sätt att det är uteslutet att anläggningen körs igång igen efter ett strömavbrott på ett okontrollerat sätt. Miljöfara på grund av avloppsvatten Följ de lokala bestämmelserna om hantering av avloppsvatten. Service och övervakning För att garantera att anläggningen körs i säker drift och för att för- hindra fara vid underhåll, övervakning och kontroll måste motsva- rande anvisningar följas. Underhåll och service Underhålls- och servicearbeten måste genomföras enligt tillver- karens uppgifter av en sakkunnig person i regelbundna intervall. Gällande bestämmelser och säkerhetskrav ska iakttas. Arbeten på elsystemet får endast utföras av utbildade elektriker. 몇 VARNING Risk för personskador på grund av maskinens rörelser Stäng av anläggningen före underhålls- och servicearbeten. Spärra huvudströmbrytaren mot återinkoppling med exempelvis ett hänglås. 몇 VARNING Risk för personskador från trycksatta tryckluftsbehållare och -ledningar efter avstängning av anläggningen Se till att avlasta trycket före alla arbeten på anläggningen. Kontrollera att trycklöst tillstånd har uppnåtts med manometern i underhållsenheten. 몇 VARNING Risk för personskador från trycksatt högtryckssystem efter avstängning av anläggningen Se till att avlasta högtryckssystemet före alla arbeten på anlägg- ningen. Övervakning Denna tvättanläggning måste säkerhetskontrolleras före första drifttagning och därefter minst en gång i halvåret av en sakkunnig person. Denna kontroll ska som minst omfatta: ● Gör en visuell kontroll efter yttre slitage och skador ● Funktionstest ● Kontroll av att självbetjäningsanläggningens säkerhetsanord- ningar är hela och fungerande måste göras dagligen före drift- start, vid övervakade anläggningar efter behov dock minst en gång i månaden. Använd originaldelar Använd endast tillverkarens originaldelar eller delar som rekom- menderas av tillverkaren. I annat fall upphör garantin att gälla. Följ alla säkerhets- och användningsanvisningar som medföljer dessa delar. Följande omfattas: ● Reserv- och slitagedelar ● Tillbehörsdelar ● Drivmedel ● Rengöringsmedel Säkerhetsanordningar Högtryckspumparna för försörjning av underredestvättanordning- en och högtryckstvätten har följande säkerhetsanordningar. Säkerhetsventil Säkerhetsventilen öppnas om det tillåtna driftsövertrycket över- skrids och vattnet rinner ut i det fria utan tryck. Ändamålsenlig användning Denna tvättanläggning får endast användas för yttre rengöring av personbilar med standardutrustning och täckta skåpbilar. I begreppet ändamålsenlig användning innefattas även: ● All information i denna driftsanvisning måste beaktas. ● Informationen om inspektion och underhåll ska följas. OBSERVERA Risk för sakskada på fordonet vid användning av Care- Touch-borstar Utrusta anläggningen med en högtryckssats eller rengör fordonet i förväg vid användning av CareTouch-borstar. Observera mått För att undvika skador på fordon och tvättanläggning får rengö- ring endast göras av personbilar och täckta skåpbilar som ligger inom de angivna måtten, se kapitel Tekniska data. Vattenanslutning För att skydda dricksvattennätet måste en nätfrånskiljare av ka- tegori 5 byggas in enligt EN 1717. Uppställning Anläggningen måste ställas upp av kvalificerad personal. Vid uppställning måste hänsyn tas till de lokala säkerhetsbestämmel- serna (t.ex. avstånd mellan anläggning och byggnad). Sannolik felaktig användning All användning utöver avsett ändamål är otillåten. Manövreringspersonal ansvarar för faror som uppstår på grund av felaktig användning. Användning för något annat ändamål än de som beskrivs i denna dokumentation är förbjuden. OBSERVERA Egendomsskador på fordon och anläggning på grund av bristande efterlevnad av måttangivelser Observera de angivna måttangivelserna, se kapitel Tekniska da- ta. Portaltvättanläggningen är inte avsedd för rengöring av: ● Specialfordon, såsom fordon med överbyggnader för tak och alkov som skjuter ut över vindrutan fram eller över bakrutan ● Byggmaskiner ● Fordon med släp ● Två- eller trehjuliga fordon ● Fordon med dubbla däck/tvillingdäck ● Pickups (alternativ möjligt) ● Cabrioleter med öppet tak ● Cabrioleter med stängt tak som saknar intyg från tillverkaren på tvättålighetSvenska 213 Om dessa anvisningar inte beaktas har anläggningens tillverkare inget ansvar för ● personskador, ● maskinskador, ● skador på djur. Olämpliga rengöringsmedel OBSERVERA Förhöjd korrosionsrisk vid användning av olämpligt rengö- ringsmedel Följande rengöringsmedel får inte användas i anläggningen: ● Rengöringsmedel avsett för rengöring av tvätthallen. ● Rengöringsmedel avsedda för rengöring av tvättanläggning- ens utsida. ● Surt rengöringsmedel. ● Rengöringsmedel som appliceras på fordonet med en separat maskin (t.ex. fälgrengörare). ● Medel för avloppsvattenbehandling. Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaer- cher.com. Anläggningsbeskrivning Anläggningsöversikt infartssida 1 Kolonn 1 2 Munstycke för bevattning av borste (krets A1/A2/A3 tillval is- tället för C3) 3 Takborste 4 Kolonn 2 5 Högtrycksventil 6 Pneumatisk ventilterminal 7 Doseringspumpar 8 Underhållsenhet 9 Tryckreduceringsventil 10 Rengörings- och bilvårdsprodukter 11 Underrede 12 Munstycken för färskvatten, kemisk torkningshjälp, vax (krets A1) 13 Munstycken för försprayning av fälgskum/fälgar 14 Hjultvättanordning 15 Högtrycksmunstycke hjultvätt/rengöring av hjulhus 16 Munstycken skum, insekter, Intensiv Basic (krets B2) 17 Munstycken förbrukningsvatten, schampo (krets B1) 18 Högtrycksmunstycken 19 Körskenor 20 Tvättfasindikering 21 Positionslykta214 Svenska Anläggningsöversikt utfartssida 1 Sidborste 2 2 Takborste 3 Munstycken polering (krets C3) 4 Munstycken för färskvatten, kemisk torkningshjälp, vax (krets C2) 5 Munstycken förbrukningsvatten, schampo (krets C1) 6 Takfläktsmotor 7 Rotationsmotor sidborste 2 8 Taktork 9 Rotationsmotor sidborste 1 10 Sidborste 1 Standardutrustning Sidborstar De roterande sidborstarna rengör fordonet från sidan, i fronten och bakifrån. Takborste Den roterande takborsten tar bort smuts från fordonens ovansi- da. Hjultvättanordning (tallriksborste) För grundlig fälgrengöring är tvättanläggningen utrustad med två hjultvättanordningar. Hjulens position avgörs med hjälp av en fo- tocell. De roterande borstarna trycks mot fälgarna med hjälp av en pneumatikcylinder. Bevattningen av borstarna görs via ett fastmonterat munstycke som sitter mitt på. Hänvisning En hjultvättanordning som kan ställas in i höjdled finns som tillval. Munstycken och sprutbågar Förbrukningsvatten och färskvatten sprayas över fordonet via munstycken och sprutbågar. Efter varje tvättprogram blandas vattnet med rengörings- och bil- vårdsprodukter. A1 = färskvatten, kemisk torkningshjälp (CTH), vax A2 = förbrukningsvatten, schampo A3 = polermedel (tillval, istället för C3) B1 = förbrukningsvatten, schampo B2 = skum, insekter, Intensiv Basic C1 = förbrukningsvatten, schampo C2 = färskvatten, CTH, vax C3 = polermedel G = försprutning av fälgar L = tjärborttagare K = däckglans H 2 = högtryck hjultvätt H 3 = sidmonterade högtrycksmunstycken H4 = högtrycksmunstycken takSvenska 215 Skumtvätt Rengöringsmedlet för förrengöring får längre tid på sig att verka när det appliceras som skum. Sil Silen fångar upp partiklar som annars kan täppa till munstyckena. Doseringspumpar Doseringspumparna blandar rengörings- och bilvårdsprodukter med vattnet. Sidmonterade torkmunstycken Ur torkmunstyckena strömmar luften som behövs för att torrblåsa fordonets sidor. Taktork Takfläktens balk förs längs med fordonets kontur. Luftströmmen som behövs för att torka fordonet skapas av inbyggda ventilato- rer. Positionslykta Positionslyktan har följande funktioner: ● Innan tvätt för att placera fordonet i rätt läge. ● Efter tvätt visar den utkörningsriktningen. ● Störningsindikeringar. Fotoceller Följande registreras med hjälp av fotocellerna: ● Fordonets position och konturer. ● Fordonshjulens position. Rengörings- och bilvårdsprodukter Rengörings- och bilvårdstanken och doseringspumparna finns i kolonn 2. I kolonn 2 ryms max åtta tankar. Om fler tankar behövs kan tillförsel alternativt ske från teknikrum- met. Sugslangar, tankar och tillhörande doseringspumpar är märkta med motsvarande färg Märkning på doseringspumpar. p. 232

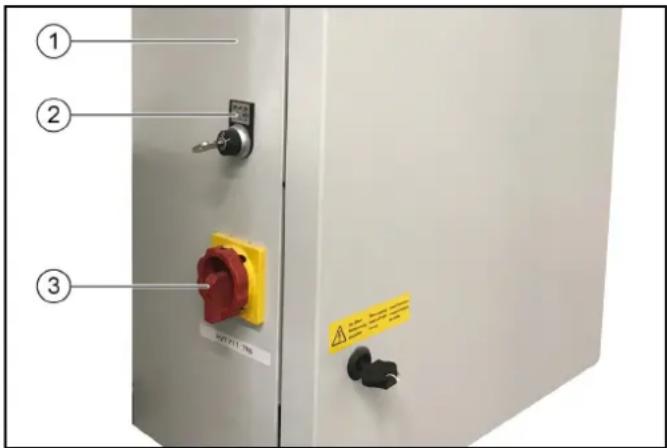

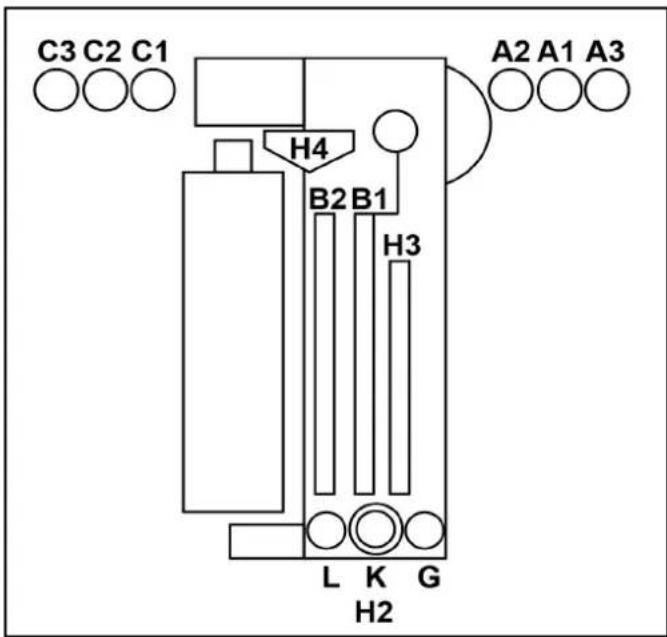

• Förpackningsstorlek 10 liter ** Förpackningsstorlek 20 liter Typskylt På typskylten anges de viktigaste uppgifterna om anläggningen. Styrskåp Anläggningens styrskåp finns vid tändfördelaren. Tändfördelare Anläggningens huvudströmbrytare sitter på tändfördelaren. Tändfördelaren finns utanför tvättanläggningen i teknikrummet eller på annat lämpligt ställe i närheten av tvättanläggningen. 1 Tändfördelare 2 Nyckelbrytare, se ABS betalsystem – 0 = anläggningen avstängd – 1 = drift av tvättkortsläsare – 2 = drift av tvättkortsläsare och kontrollpanel (display) 3 Huvudströmbrytare, se Huvudströmbrytare Nödstopp Vid fara för personer, egendom och djur måste anläggningen omedelbart stängas av med nödstoppsknappen. Nödstoppsknappar finns på: ● tvättkorts- /kodläsaren. ● kontrollpanelen. ● valfritt vid ingången till tvätthallen, om inte kontrollpanelen el- ler tvättkorts-/kodläsaren sitter där. Knappsats Tvättanläggningen levereras med: ● en kontrollpanel med display ● en tvättkorts- /kodläsare (tillval) Tippskydd En mekanisk skyddsanordning ser till att anläggningen hålls på plats i sina körspår även under fel orsakade av tvättkunderna. Tillval Tvättkorts-/kodläsare För drift av tvättanläggningen med självbetjäning används en tvättkortsläsare eller en kodläsare. Hänvisning De tvättkort/koder som behövs för driften programmeras på res- pektive anläggning. Anslutning av förbrukningsvatten Anslutningen av förbrukningsvatten är utformad för att tillåta att färskvattnet delvis ersätts av regnvatten eller återvunnet vatten. Planetformad hjultvättanordning En planetformad hjultvättanordningen med tre borstar kan använ- das istället för en tallriksborste Höjdinställbar hjultvättanordning Hjultvättanordningar kan dessutom utrustas med en höjdinställ- ning. Rengöring av hjulhus Vattenstrålar ur två ytterligare munstycken per hjultvättanordning rengör hjulhus och trösklar på fordonet. Anordning för underredstvätt Anordningen för underredstvätt används för att rengöra fordonets undersida. Vatten sprutas under högt tryck genom två vridbara munstycksrör över hela underredet. Försprutning (lösa upp insekter) Via försprutningsmunstyckena appliceras skum på fordonets främre halva. Skummet skapas av vatten, försprutningsmedel och tryckluft. Namn Beteckning Förbruk- ning Beställ- ningsnr. RM 896 Vehicle Pro Klear! RIM* 15–25 ml 6.296-077.0 RM 890 Vehicle Pro Klear! Prewash* 10-14 ml 6.296-003.0 RM 891 Vehicle Pro Klear! Brush* 7–10 ml 6.295-995.0 RM 892 Vehicle Pro Klear! Foam* 8–10 ml 6.295-998.0 RM 893 Vehicle Pro Klear! Dry* 8-12ml 6.296-001.0 RM 894 Vehicle Pro Klear! Glow* 10-15ml 6.295-993.0 RM 837 Vehicle Pro Klear! Plus** 15 ml 6.295-779.0216 Svenska Intensivbasic Förrengöringskemikalierna appliceras på fordonet via fasta mun- stycken. Skummet skapas av vatten, försprutningsmedel och tryckluft. Fälgskum Två fasta skummunstycken sprutar en blandning av vatten och rengöringsmedel som bildats med hjälp av tryckluft över fälgarna. Högtryckstvätt Högtryckstvätten avlägsnar grövre smuts från fordonets yta. HD- rengöringen bidrar stort till en rengöring som är skonsam för lack- en genom att den minimerar risken för skrapspår från sandkorn eller liknande. Den finns att välja i olika utföranden: ● Arbetstryck 16 bar (1,6 MPa) ● Arbetstryck 60 bar (6 MPa) ● Arbetstryck 70 bar (7 MPa), inbyggd högtryckspump (i portal) Skumvax Skumvax appliceras på fordonet via munstyckena för torkhjälp före torkningsfasen. Kallvax Kallvaxmunstyckena används för att spruta vatten med en tillsats av vax på fordonet. Det finns möjlighet att välja på två olika typer av kallvax (vax 1 och vax 2). Värme för rengöringsmedel Värmen för rengöringsmedlet finns i rengöringsmedelförsörjning- en i kolonn 2. Frostskyddsanordning Tvättanläggningen kan utrustas med en frostskyddsanordning: Vid risk för frost blåses vattnet automatiskt ut ur ledningssyste- met. Utblåsningsförloppet styrs från en termostat. Reverse-Osmose-anläggning Genom munstyckena för torkhjälp sprutas avmineraliserat vatten (ur en anläggning på platsen eller via tillvalet Reverse-Osmose- anläggningen) eller färskvatten med tillsatt torkhjälp på fordonet. Skumpolering Två fasta skummunstycken sprutar ett skum bestående av en blandning av vatten och rengöringsmedel som bildats med hjälp av tryckluft över fordonet. Därefter följer polering med hjälp av tvättborstarna. Säkerhetsbrytare Säkerhetsbrytaren aktiveras om det nödvändiga säkerhetsav- ståndet mellan tvättanläggningen och fasta byggnadsdelar (till exempel väggar, kolonner och tvättställ) inte kan upprätthållas. Säkerhetsbrytaren förhindrar att personer kläms fast mellan an- läggning och vägg. Om en säkerhetsbrytare rör vid ett hinder, stoppas tvättanlägg- ningen omedelbart. Hänvisning Om anläggningen stoppas av en säkerhetsbrytare ska du under- söka orsaken och kontakta behörig kvalificerad personal för åter- ställning. Stänkskydd Stänkskyddet skyddar intilliggande ytor kring tvättplatsen mot smuts och vattenstänk som kan komma från de roterande si- doborstarna. Stänkskyddet är fäst på underredet och kolonnerna. Hjuldeflektor Hjuldeflektorns uppgift är att garantera att fordonet hålls i mitten. Den ser till att fordonet inte hamnar för långt från mitten. Fjärråterställning Återställningsfunktionen gör det möjligt att flytta tvättportalen till hemläget på distans med ett kommando via ett gränssnitt. Funk- tionen kan aktiveras via en separat parameter i systemstyrning- en. ● I allmänhet får denna funktion endast friges i länder eller plat- ser där denna funktion är tillåten. ● En videoövervakning måste installeras på plats, som täcker hela tvättrummet eller hela rutten av systemet, och föreskrifter måste också tillämpas, i den mån de är tillämpliga i det land / den kommun där systemet är installerat. ● Den som utför återställningen på distans måste först via vi- deoövervakning säkerställa att det inte finns några personer i systemets färdväg. Om kommandot sedan begärs av en per- son måste denna person bevisa genom att bekräfta ett säker- hetsmeddelande (t.ex. popup-fönster) att systemet och dess väg är helt fri. ● Den person som integrerar systemet i sitt system, t.ex. via In- ternet, ansvarar för nödvändig säkerhet eller cybersäkerhet och en riskbedömning måste göras på systemet. Dörrstyrning Dörrstyrningen på plats regleras från personbilsportalen med kor- rekta signaler i förhållande till tvättförloppet. Dörrstyrningen har ett sommarläge och ett vinterläge. Sommarläge för dörrstyrning ● Dörrarna är öppna före tvättstart. ● Fordonet kan köra in. ● När tvätten påbörjas stängs dörrarna. ● Vid tvättens slut öppnas dörrarna och förblir öppna. Vinterläge för dörrstyrning ● Innan tvättstart är infartsdörren stängd och måste öppnas för att fordonet ska köra in. Detta sker exempelvis när ett tvättkort skjuts in i tvättkortsläsaren. ● När tvätten påbörjas (t.ex. genom att man trycker på Start på tvättkortsläsaren) stängs infartsdörren. ● Vid tvättens slut öppnas utfartsdörren och stängs igen efter att fordonet har kört ut. Manövreringsreglage Nödstopp Vid fara för personer, egendom och djur måste anläggningen omedelbart stängas av med nödstoppsknappen. Nödstoppsknappar finns på: ● tvättkorts- /kodläsaren. ● kontrollpanelen. ● valfritt vid ingången till tvätthallen, om inte kontrollpanelen el- ler tvättkorts-/kodläsaren sitter där. Huvudströmbrytare Huvudströmbrytaren sitter på tändfördelaren. Vid tillkoppling av anläggningen ska strömbrytaren ställas på ”1”. ABS betalsystem Med nyckelbrytaren på tändfördelaren, se Tändfördelare, går det att välja från vilka knappsatser som tvättprogrammet ska kunna startas. ● Läge 0: Programstart ej möjligt ● Läge 1: Programstart från tvättkorts-/kodläsaren möjlig ● Läge 2: Programstart från tvättkorts-/kodläsaren samt från kontrollpanel möjlig Tvättkorts-/kodläsare Tvättprogrammet kan beroende på tvättkorts-/kodläsarens utfö- rande väljas på följande sätt: ● Inmatning på en knappsats. ● Det på tvättkortet angivna programmet. ● Inmatning av en kod. Hänvisning Ytterligare information finns i den separata driftsanvisningen till tvättkorts-/kodläsaren.Svenska 217 Kontrollpanel 1 Nödstoppsknapp 2 Display 3 Knapp för styrspänning/grundställning Doseringspumpar Rengörings- och bilvårdsmedlet tillsätts med hjälp av doserings- pumpar som sitter på kolonn 2. Här visas ett exempel på hur doseringspumparna kan användas. Som standard används alltid doseringspumparna 1–4 som i bild- en. För doseringspumparna 5–8 kan sju olika rengörings- och bil- vårdsprodukter väljas. 1 Doseringspump 2 Doseringspump schampo 3 Doseringspump skum 4 Doseringspump vax 1 5 Doseringspump förrengöring (insekter) 6 Doseringspump vax 2 7 Doseringspump fälgrengöring (fälgskum) 8 Doseringspump polering Med doseringspumparna tillsätts rengörings- och bilvårdsmedel motsvarande tvättprogrammet och anläggningens utrustning till tvättvattnet. Hänvisning Doseringsmängden ställs in av montören i optimalt läge vid den första driftsättningen av anläggningen. Normalt sett behövs inga ändringar av dessa inställningar. Märkning på doseringspumpar Hänvisning Doseringspumparnas placering är anläggningsspecifika. Doserings- pump Rengörings- och bilvårdsprodukter Torkhjälp Schampo Aktivskum Vax 1 Polera 1 Fälgrengöring Vax 2 Däckglans Förrengöring av insekter Polera 2 Intensiv Basic218 Svenska Ställa in doseringsmängd 1 Avluftningsknapp 2 Avluftningsspak 3 Inställningsratt doseringsmängd OBSERVERA Skador på doseringspump på grund av torrkörning Ställ endast in doseringsmängden när doseringspumpen är igång.

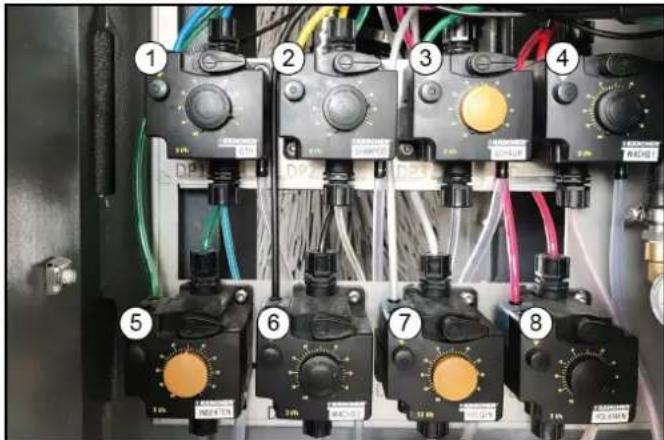

1. Dra ut inställningsratten för doseringsmängd.

2. Tryck och släpp omväxlande på avluftningsknappen och vrid

under tiden inställningsratten till önskat värde.

3. Släpp avluftningsknappen.

4. Tryck in inställningsratten för doseringsmängd.

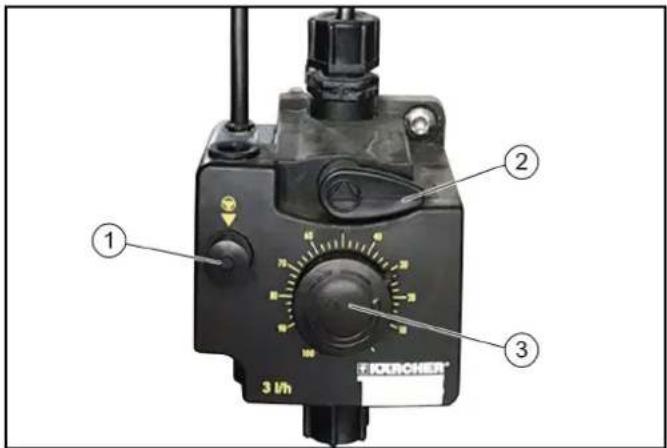

Avlufta doseringspumpen Tryckluftsförsörjningen till anläggningen måste vara i drift. 1 Avluftningsknapp 2 Avluftningsspak 3 Inställningsratt doseringsmängd

1. Vrid avluftningsspaken moturs så långt det går.

2. Ställ in doseringsmängden på 100 %.

3. Tryck så ofta på avluftningsknappen tills rengöringsmedlet

som förs ut på doseringspumpens undersida ur avluftningsled- ningen, är fritt från blåsor.

4. Återställ doseringsmängden till önskat värde, se Ställa in do-

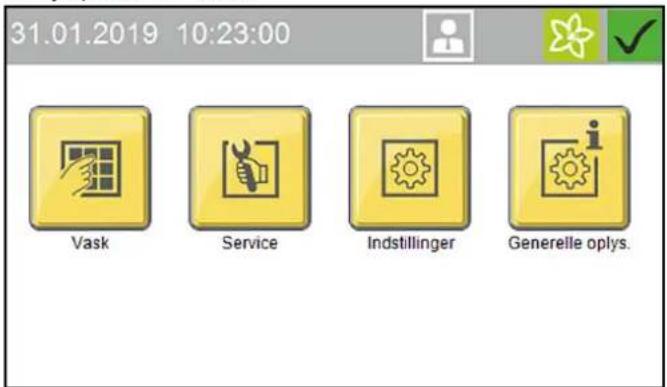

Displaybeskrivning Startskärm Hänvisning Språket ställs in vid driftsättning och kan ändras från menyn In- ställningar/Allmänt. Via displayen går det att t.ex. göra ändringar av anläggningens inställningar, själv ställa in indikeringar på displayen eller visa in- formation om anläggningen. Statusfält 1 Datum 2 Tid 3 Aktuell registrerad användare 4 Underhållsdatumen beror på 5 årstiden (om upplåst) 6 anläggningens aktuella status Symbolbeskrivning Beroende på vilken meny som är aktiv eller vilken status anlägg- ningen har visas följande symboler på displayen Anläggningen är driftklar Störning i anläggningen Knappen ”Home” Med knappen ”Home” går du tillbaka till en nivå ovan- för undermenyn. Åtkomstbehörighet för inloggad användare Åtkomstbehörighet för inloggad rengöringsmedelsle- verantör Åtkomstbehörighet för inloggad operatör Åtkomstbehörighet för inloggad servicetekniker Säsongstvättprogrammet Vår inställtSvenska 219 Tvätta I menyn Tvätta kan du välja och starta program och tilläggspro- gram. Det aktiva programmet kan avbrytas och en förloppsindikator i procent visas. Starta tvättprogram, se Starta programmet på displayen. Service Från servicemenyn kan manuella funktioner utföras och det ma- nuella frostskyddet startas. Menyn Service innehåller följande undermenyer: ● Manuell drift (manuella funktioner för portal, starta frostskydd manuellt, manuella funktioner i vattensystemet) ● Diagnos (endast operatör och servicepersonal) Kommandon till anläggningens självtestfunktioner Inställningar Menyn Inställningar innehåller användaradministration och in- ställningar för anläggningen. Menyn Inställningar innehåller följande undermenyer: ● Användaradministration ● Tvättprogramsinställningar (portalhastighet för förrengöring, borstar, bilvård och torkning, säsongsinställning) ● Anläggning (rengöringsmedel, vattenförsörjning, dörrdrift, in- dikering av kundtext-prio) ● Allmänt (ställa in datum, tid och öppettider, välja språk, visa systeminformation) Allmän information I menyn visas utvärderingar av anläggningen och aktuell nivå på rengöringsmedel. Menyn Allmän information innehåller följande undermenyer: ● Antal tvättar (endast operatör) – visar antalet genomförda och avbrutna tvättar ● Drifttimmar ● Underhåll diagnos – intervall till nästa underhåll, systeminfor- mation, felminne, händelser ● Nivå för rengöringsmedel – nivån för rengöringsmedel i pro- cent (tillval) Meddelanden på displayen Under drift av anläggningen kan följande push-meddelanden vi- sas på displayen. Kritiskt fel Säsongstvättprogrammet Sommar inställt Säsongstvättprogrammet Höst inställt Säsongstvättprogrammet Vinter inställt220 Svenska FARA Fara på grund av ett kritiskt fel Stäng av anläggningen och kontakta service. Kritiska fel får bara åtgärdas av personer som är utbildade i ser- viceåtgärder på anläggningen. Om flera fel har inträffat visas dessa efter varandra. Växla mellan meddelandena med hjälp av pilknapparna. Störning Med störningar menas fel som uppstår under tvättprogrammets gång. Tvättprogrammet avbryts och kan köras vidare efter att störningen har åtgärdats. Om flera störningar har inträffat visas dessa efter varandra. Växla mellan meddelandena med hjälp av pilknapparna. En utförlig beskrivning av åtgärder mot störningar finns i kapitel Hjälp vid störningar. Händelse Med en händelse menas ett fel som inträffar när inget tvättpro- gram är aktivt. Om flera händelser har inträffat visas dessa efter varandra. Växla mellan meddelandena med hjälp av pilknapparna. En utförlig beskrivning av åtgärder mot störningar finns i kapitel Hjälp vid störningar. Anläggningen är inte i grundställning Detta meddelande visas när ett aggregat inte befinner sig i grund- ställningen. Hänvisning Använd knappen (> 2 sekunder) eller tryck på den blå knappen (> 2 sekunder) för att köra in anläggningen i grundställning. Underhåll krävs Meddelandet visas när det är dags för underhåll. Hänvisning Underhållet kombineras lämpligen med service. Idrifttagning

1. Öppna avstängningsventilerna för vatten och tryckluft.

2. Ställ huvudströmbrytaren på tändfördelaren i läget ”1”.

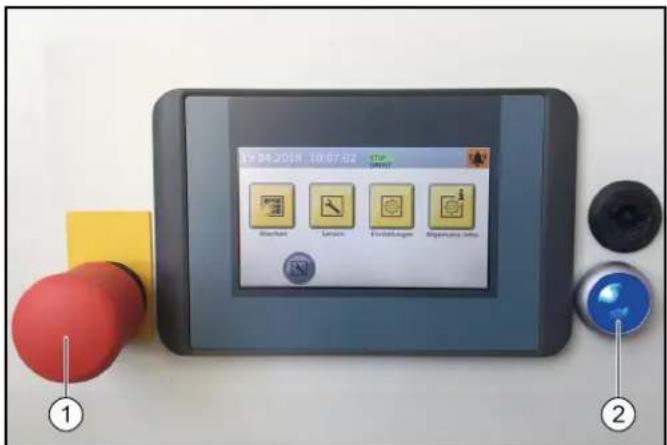

3. Tryck på den blå knappen för styrspänning/grundställning på

kontrollpanelen. Anläggningen är driftklar. Fordonet som ska tvättas kan köra in. Drift FARA Fara på grund av rörliga anläggningsdelar Stäng omedelbart av anläggningen genom att trycka på nödstoppsknappen om det uppstår fara för personer, egendom och djur. OBSERVERA Risk för sakskada på fordonet på grund av kvarlämnat ren- göringsmedel Om det uppstår en störning i anläggningen efter att rengörings- medlet har applicerats på fordonet, måste rengöringsmedlet så snart som möjligt efter avstängningen tvättas bort genom en grundlig avspolning med vatten. Om rengöringsmedlet får verka för länge kan det uppstå skador på lacken. Hänvisning På självbetjäningsanläggningar måste det alltid finnas möjlighet att nå en sakkunnig kontaktperson som är väl förtrogen med an- läggningen, och som kan vidta nödvändiga åtgärder för att und- vika eller bedöma risker.Svenska 221 Tillkoppling efter nödstopp Hänvisning Orsaken till nödstoppet måste åtgärdas innan anläggningen tillk- opplas på nytt. Inga människor eller djur får befinna sig i arbetsområdet. Alla for- don måste vara utkörda ur anläggningen. 1 Nödstoppsknapp 2 Knapp för styrspänning/grundställning

1. Lås upp nödstoppsknappen genom att dra ut den.

2. Tryck på den blå knappen för styrspänning/grundställning på

kontrollpanelen. I grundställningen lyser den övre gröna signallampan ”Kör framåt” på positionslyktan. Anläggningen är återigen driftklar och fordonet som ska tvättas kan köra in. Registrera användaren på displayen

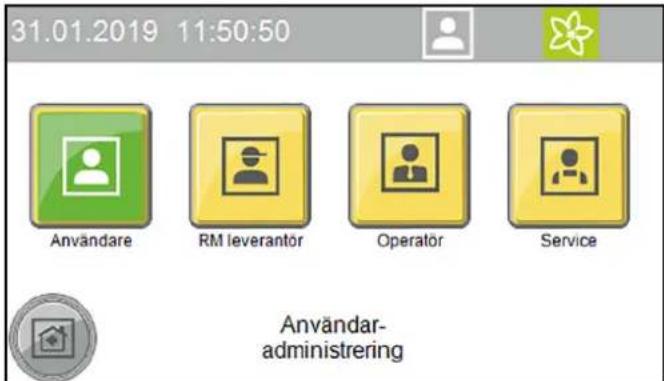

1. Välj Inställningar/användaradministration i huvudmenyn.

Olika användare visas.

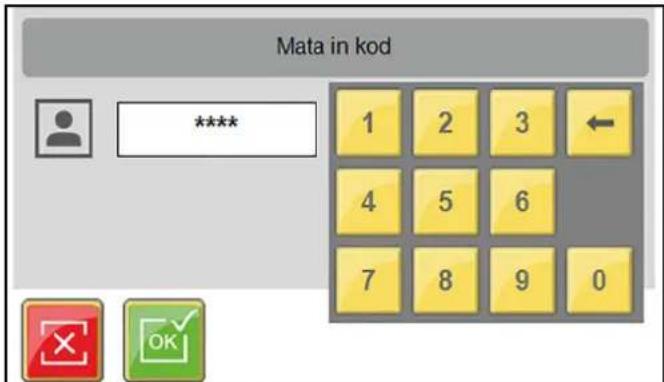

Fönstret för inmatning av koden visas.

3. Ange din kod och bekräfta.

Symbolen för den inloggade användaren visas i den övre ra- den. Hänvisning Behörighetsnivån återställs automatiskt efter 30 minuters inakti- vitet till nivån Användare. Förbereda fordonet OBSERVERA Skada på anläggningen och fordonet Vidta följande försiktighetsåtgärder före start av anläggningen för att undvika skada på fordonet.

1. Stäng fönster, dörrar och taklucka.

2. Antenner ska skjutas in, vikas i riktning mot bakdelen eller tas

3. Fäll in stora eller långt utstickande speglar.

4. Se efter om det finns några lösa fordonsdelar på fordonet och

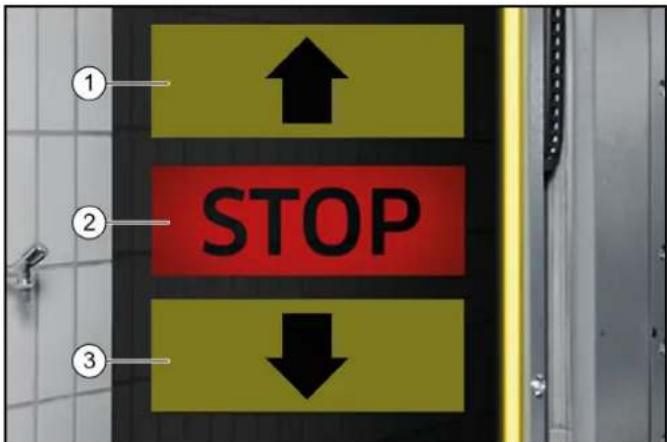

ta bort dem. Det kan gälla: Dekorlister Spoiler Stötfångare Dörrhandtag Avgasrör Vindavvisare Bogserlinor Tätningsgummi Utvändigt monterade solskydd Takräcke Köra in fordonet Positionslyktan hjälper tvättkunderna att placera fordonet rätt. 1 Kör framåt 2 Stanna, korrekt position 3 Kör bakåt

1. Ställ fordonet rakt och mitt emellan körskenorna.

3. Välj parkeringsläge ”P” vid automatlåda.

4. Dra åt handbromsen.

5. Kontrollera att alla åtgärder Förbereda fordonet som krävs på

fordonet är genomförda.

6. Lämna fordonet (alla personer).

7. Tvättprogrammet startar.

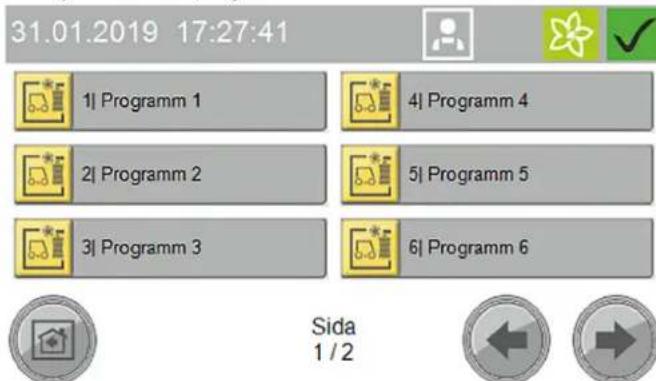

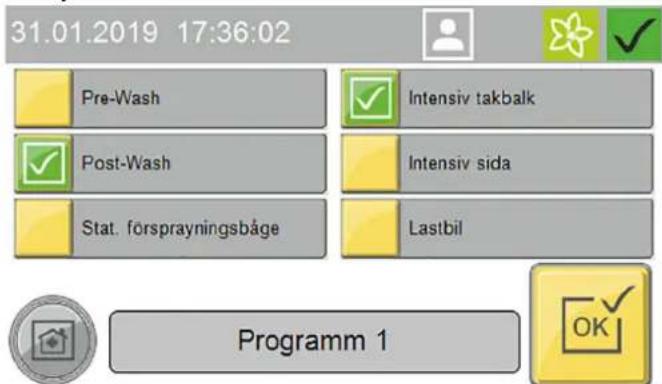

Starta programmet På tvättkorts-/kodläsaren Hänvisning Drift med en tvättkorts-/kodläsare beskrivs i den separata drifts- anvisningen för tvättkorts-/kodläsaren.222 Svenska Starta programmet på displayen

1. Tryck på ”Tvätta”.

2. Välj önskat tvättprogram.

3. Välj alternativ och bekräfta med OK.

4. Starta tvättprogrammet.

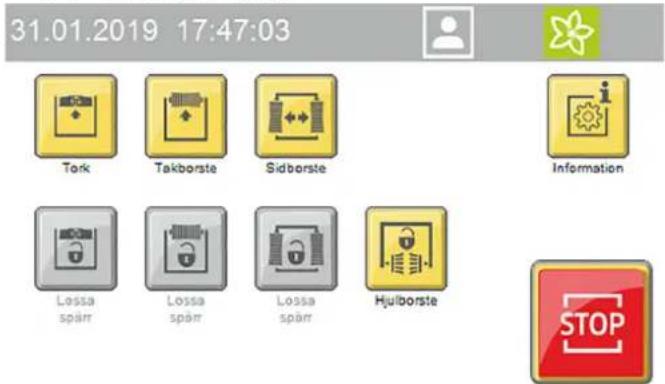

5. Under ett pågående tvättprogram kan följande manuella funk-

tioner utföras på displayen: a Stanna/höj torkmaskinen b Stanna/höj takborsten c Stanna/kör sidborste utåt d Stoppa hjulborstar Tryck på ”Information” för att visa förloppsindikatorn för pro- grammet. Avbryta ett pågående program

2. Tryck på ”Start” för att fortsätta med programmet.

Programslut Vid programslut visar inställningssignaler om fordonet ska köra framåt eller bakåt i anläggningen.

1. Kör ut fordonet ur anläggningen.

Manuell drift Manuella funktioner kan utföras med följande komponenter: ● Portal – förflytta ● Takborste – höja och sänka, slå på och av ● Sidborste – köra inåt och utåt, slå på och av ● Torkmaskin – höja och sänka, slå på och av ● Hjulborste – köra fram och tillbaka, slå på och av

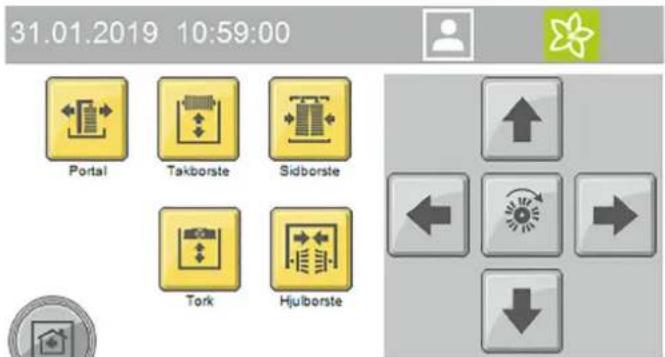

1. Välj Service/Manuell drift/Manuell portal i huvudmenyn.

Menyn med de valbara manuella funktionerna öppnas.

Du måste avmarkera den valda komponenten innan du kan välja en annan komponent. Fylla på rengörings- och bilvårdsprodukter 몇 VARNING Fara genom kemikalier Beakta säkerhetsdatabladen för rengörings- och bilvårdsproduk- terna. Hänvisning Tryck på knapparna ”Allmän information” och ”Nivå för rengö- ringsmedel” på displayen för att se nivån, se Allmän information. Indikering av nivån är valfri. 1 10 liters påfyllnadstank 2 Utloppsrör

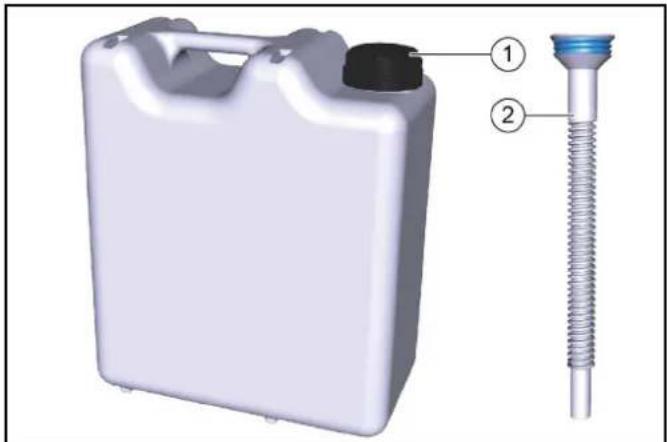

1. Skruva på utloppsröret på påfyllnadstanken.

2. Öppna motsvarande rengörings- eller bilvårdsbehållare.

3. Fyll på behållaren och stäng den igen.

Urdrifttagning Kortvarig urdrifttagning

1. Avsluta pågående tvättprogram.

2. Lämna huvudströmbrytaren i läge ”1” så att den alternativa

frostskyddsanordningen kan aktiveras. Längre stillestånd

1. Avsluta pågående tvättprogram.

2. Töm alla vattenförande ledningar om det finns risk för frost un-

der den tid som stilleståndet varar.

3. Ställ huvudströmbrytaren i läget ”0”.

4. Stäng vattentillförseln.

5. Stäng tryckluftstillförseln.

6. Ta ur rengörings- och skyddsmedel.

Urdrifttagning med automatisk frostskyddsanordning (tillval) OBSERVERA Skador på anläggningen genom frånkopplad frostskyddsan- ordning Vid risk för frost ska du se till att huvudströmbrytaren är tillkopplad och ingen nödstoppsknapp är aktiverad. Om den lägsta temperaturen underskrids vidtas automatiskt föl- jande steg:

1. Det pågående tvättprogrammet körs till slutet.

2. Efter tvättprogrammets slut blåses slangar och munstycksrö-

ren i portalen ur med hjälp av tryckluft.

3. Start av ytterligare tvättprogram blockeras.

Hänvisning När risken för frost är över blir anläggningen automatiskt åter driftklar Starta det automatiska frostskyddsförloppet manuellt OBSERVERA Skador på anläggningen genom temperaturer under frys- punkten Frostskydda anläggningen. Hänvisning Om anläggningen har automatiskt frostskydd startar detta så snart den förinställda temperaturen är uppnådd.

1. Välj Service/Manuell drift i huvudmenyn.

2. Tryck på knappen ”Manuellt frostskydd” för att starta frostskyd-

det. Frostskyddet startas och återstående tid visas på displayen. Skötsel och underhåll Underhållsanvisningar Grundläggande för en driftssäker anläggning är regelbundet un- derhåll enligt underhållsschemat. 몇 VARNING Risk för personskador på grund av maskinens rörelser Stäng av anläggningen före underhålls- och servicearbeten. Spärra huvudströmbrytaren mot återinkoppling med exempelvis ett hänglås. 몇 VARNING Risk för personskador från trycksatta tryckluftsbehållare och -ledningar efter avstängning av anläggningen Se till att avlasta trycket före alla arbeten på anläggningen. Kontrollera att trycklöst tillstånd har uppnåtts med manometern i underhållsenheten. 몇 VARNING Risk för personskador från trycksatt högtryckssystem efter avstängning av anläggningen Se till att avlasta högtryckssystemet före alla arbeten på anlägg- ningen. FARA Risk för personskador genom utsipprande tryckluft, hög- trycksvatten vid munstyckets mynning samt kringflygande smutspartiklar eller liknande i området för de roterande bor- starna! Smutspartiklar eller föremål som lossar kan skada människor och djur.224 Svenska Tryckluft eller högtrycksvatten kan vara trycksatta i sig själva trots att anläggningen är avstängd. Rensa hallets golv från kringliggande föremål. Såväl tryckluftsanläggning som högtryckssystemet måste använ- das med försiktighet. Använd skyddsglasögon vid underhållsarbeten. Målgrupper för utförande av skötsel och underhåll Vem får utföra inspektions-, underhålls- och servicearbe- ten? Operatör Arbeten med hänvisningen ”Operatör” får endast utföras av in- struerade personer som kan manövrera och underhålla hög- trycksanläggningarna på ett säkert sätt. Kundtjänst Arbeten med hänvisningen ”Kundtjänst” får endast utföras av montörer från Kärchers kundtjänst eller av montörer som auktori- serats av Kärcher. Underhållsavtal För att en problemfri drift av anläggningen ska kunna garanteras rekommenderar vi tecknandet av ett underhållsavtal. Kontakta lämplig KÄRCHER-kundtjänst. Förberedelser För att garantera egen och andras säkerhet måste anläggningen stängas av under underhålls- och servicearbeten. Alla anlägg- ningsdelar som behöver service är inte fritt tillgängliga, vilket gör att vissa delar måste förflyttas under underhålls- och servicearbe- tet. Därför kan anläggningen köras i driftläget ”Manuell drift”. Manuell drift görs från displayen. FARA Risk för personskador Följande arbetssteg måste utföras i angiven ordning. OBSERVERA Skaderisk på grund av manuell drift Använd inte manuell drift för att tvätta fordon.

1. Kör ut eventuella fordon ur anläggningen.

2. Kontrollera att det inte finns några människor eller djur inne i

3. Starta anläggningen.

4. Välj Manuell drift på displayen.

5. Flytta anläggningsdelarna.

6. Slå av strömmen till anläggningen och spärra mot återinkopp-

7. Utför underhålls- och servicearbetena.

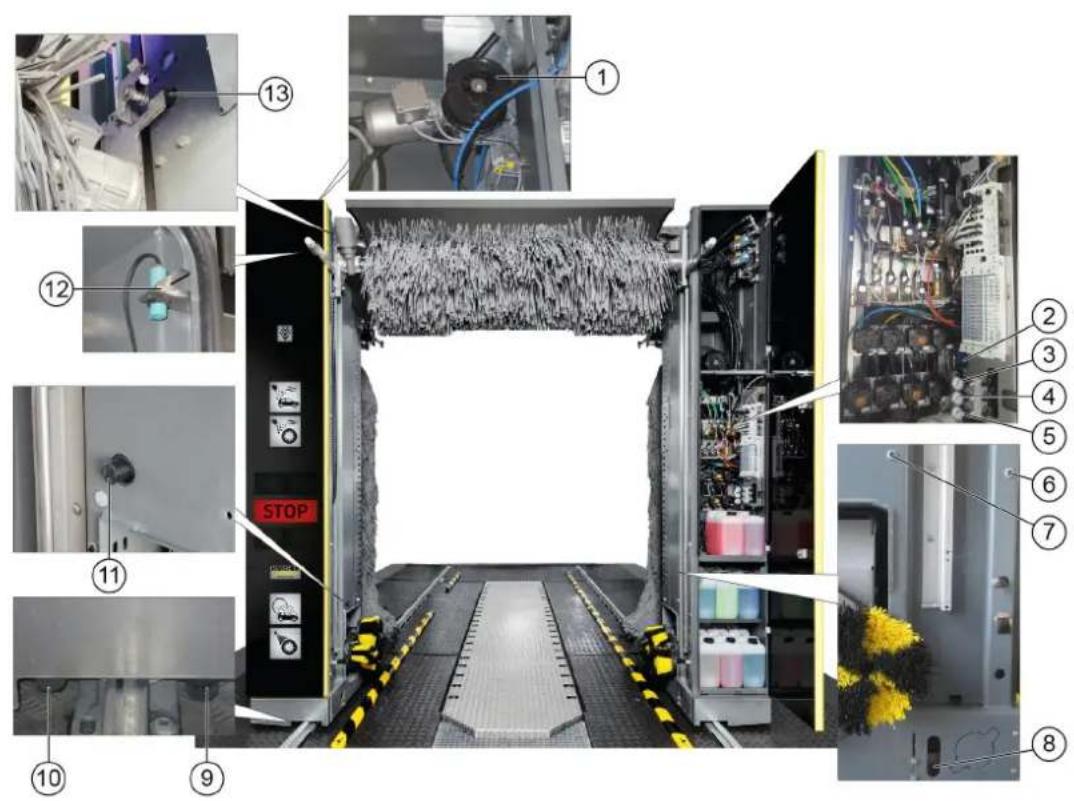

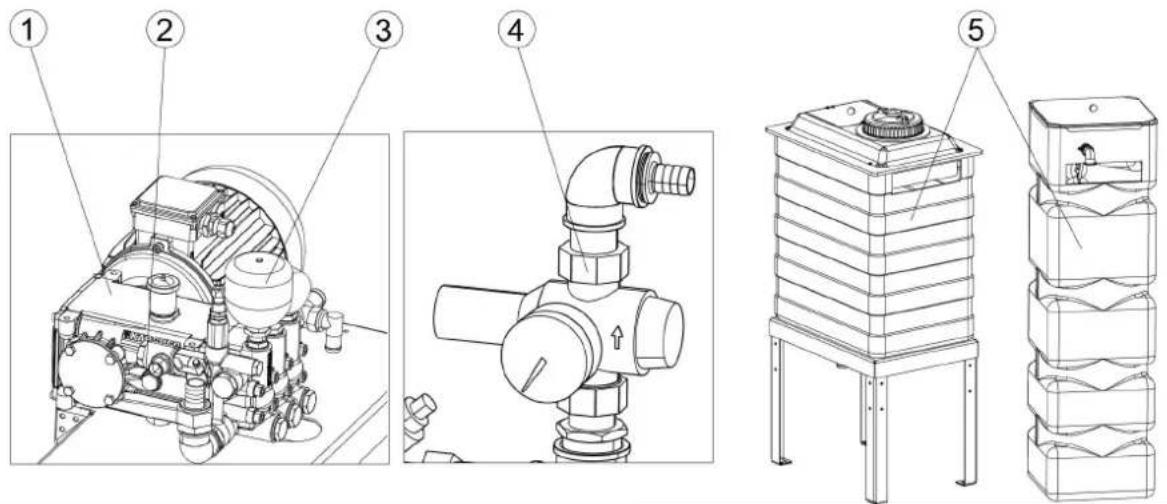

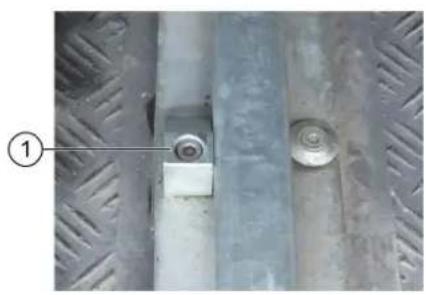

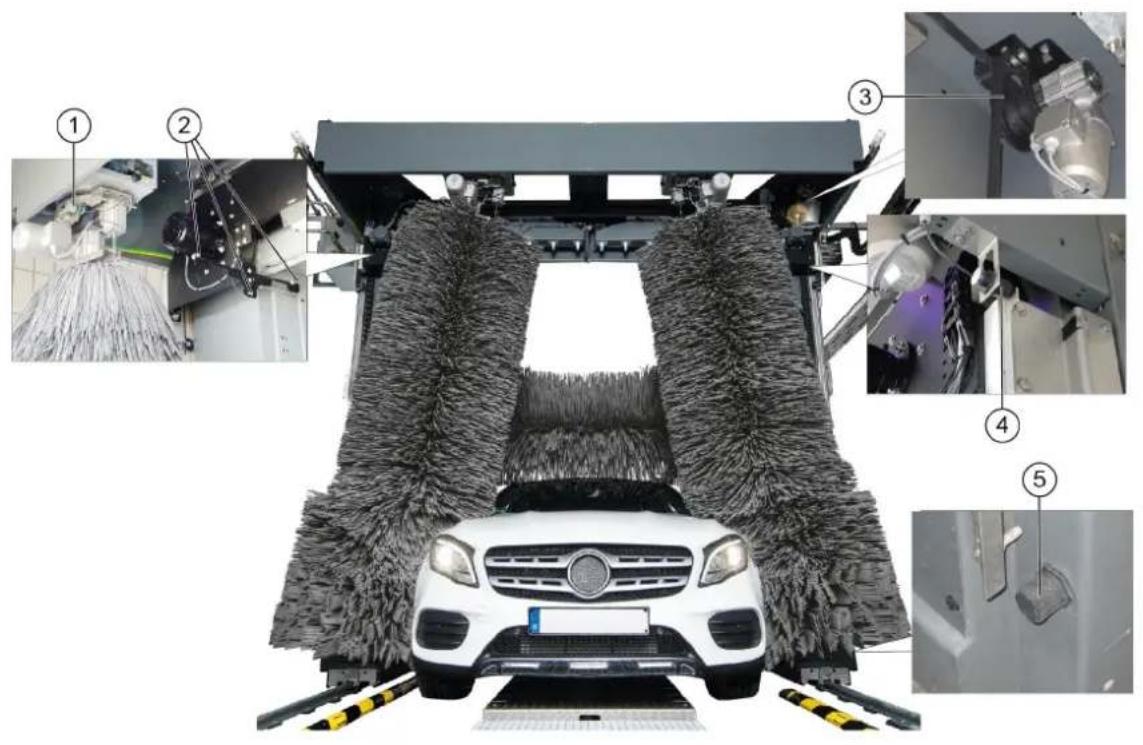

Underhållsöversikt portal främre del 1 Drivrem och remskiva takborste 2 Underhållsenhet 3 Tryckreducering sidoborstar vinkla 4 Tryckreducering sidoborstar fixera 5 Tryckreducering hjultvätt 6 Fotocell fordonsposition 1 7 Fotocell fordonsposition 2 8 Fotocell hjuldetektering 9 Gränslägesbrytare portalkörning början 10 Gränslägesbrytare portalkörning slut 11 Gränslägesbrytare takborste nedre 12 Gränslägesbrytare dörrströmbrytare kolonn 1 13 Gränslägesbrytare takborste övreSvenska 225 Underhållsöversikt portal bakre del 1 Överströmsbrytare avvikelse sidborste 2 Fotoceller taktork 3 Drivrem och remskiva taktork 4 Gränslägesbrytare taktork övre 5 Gränslägesbrytare taktork nedre Underhållsöversikt hall 1 Mekaniskt ändläge slutläge portal utfart 2 Mekaniskt ändläge slutläge portal infart 3 Sil färskvatten 4 Sil förbrukningsvatten 5 Fotoceller hall in- och utfart226 Svenska Underhållsöversikt maskinrum 1 Högtryckspump 2 Indikator oljenivå 3 Tryckackumulator 4 Tryckreduceringsventil 5 Färskvattentank Dagligt underhållsschema Komponentgrupp Aktivitet Genomförande Målgrupp Nödstoppsknapp Säkerhetsbrytare Kontrollera Starta tvättprogram, kontrollera nödstoppsknapp el- ler säkerhetskontakt, anläggningen måste stoppa, tillkoppla därefter anläggningen igen, se kapitlet Igångkörning efter ett nödstopp. Operatör Skylt med information om använd- ning och ändamålsenlig använd- ning Inspektera informationen till självbetjäningskunder (en- dast för självbetjäningsan- läggningar) Kontrollera att skyltarna är hela och läsbara. Ersätt skadade skyltar. Operatör Rengörings- och bilvårdsbehållare Kontrollera nivån Fyll på vid behov eller ersätt. Operatör Högtrycksslangar från högtrycks- pumpen till tvättanläggningen Kontrollera Undersök slangarna för skador. Byt omedelbart ut defekta slangar. Risk för olycksfall. Operatör Sprutmunstycken/siktar Kontrollera att de inte är till- täppta Visuell kontroll (bedöm sprutbild) och rengör vid be- hov. Operatör Åtgärda förstoppning Blanda inte ihop munstyckena. Skruva loss munstyckena var för sig för att undvika att de blandas ihop. Rengör med tryckluft eller placera i en rengörings- medelslösning och rengör sedan med en borste eller nål. Skruva i munstyckena igen. Operatör Fotoceller Kontrollera nedsmutsning, rengör om det behövs Torka av fotocellerna med en fuktig duk utan rengö- ringsmedel under lätt tryck vid lätt nedsmutsning. Vid kraftig nedsmutsning, spraya duken med ett milt ren- göringsmedel. Operatör Gränslägesbrytare Visuell kontroll Kontrollera beträffande mekaniska skador och att den sitter fast ordentligt. Operatör Sidoborstar, takborste, hjulborstar Kontrollera efter främmande föremål Visuell kontroll, avlägsna eventuella främmande fö- remål, rengör smutsiga borstar med högtrycksrengö- rare. Operatör Spol- och spraykrets Kontrollera vattenförsörjning-

Kontrollera under tvättdrift att tillräckligt mycket vat- ten är tillgängligt för fordonstvättar. För lite eller inget vatten kan orsaka skador på fordo- nen som tvättas. Operatör Positionslykta Funktionstest Fotocellerna ”Position 1” och “Position 2” ska bryta, om fotocellernas position, se kapitlet Underhållsöver- sikt fram. Inställningssignalen måste visa motsvarande signal. OperatörSvenska 227 Underhållsschema varje vecka eller efter 500 fordonstvättar Underhållsschema efter 1000 tvättar Underhållsschema varje månad eller efter 2000 fordonstvättar Komponentgrupp Aktivitet Åtgärd Målgrupp Takborstrullar Sidoborstrullar Visuell kontroll Kontrollera att borstaxlarna kan rotera. Kontrollera att borstarna sitter fast ordentligt. Kontrollera slitaget. Minsta borstlängd = som ny minus 50 mm Byt borstar vid behov. Operatör Anslutningsslangar och rörledning Visuell kontroll Kontrollera tätheten. Operatör Kundtjänst Högtryckspump(ar) Kontrollera täthet Kontrollera tätheten hos pump och ledningssystem. Underrätta kundtjänst om du tappar olja eller om det finns en läcka på mer än 10 droppar vatten per minut. Operatör Kontrollera oljenivå Börnivå mitt i oljenivåindikatorn. Fyll på olja vid behov (beställningsnr 6.288-020.0) och informera omedel- bart kundtjänst. Operatör Kontrollera tryckackumulator Vid förhöjd vibration i högtryckspumpen är tryckack- umulatorn defekt. Kontakta kundservice. Operatör Kundtjänst Färskvattentank Kontrollera flottörventil Kontrollera flottörventilens funktion (se ”Underhålls- arbeten”). Operatör Arbetsstation med display Rengör/underhåll Torka av ytan med en fuktig trasa och om den är mycket smutsig, spraya duken med ett rengörings- medel och rengör Operatör Klädsel/glasfrontsystem Rengöra Spraya ytan med ett surt rengöringsmedel och rengör med en mjuk svamp, skölj sedan med rent vatten och ta bort med en fönsterskrapa Operatör Komponentgrupp Aktivitet Genomförande Målgrupp Bärhjulen på sidoborstrullarna Visuell kontroll Kontrollera spelet genom att flytta sidoborsten. Kontakta kundtjänst om det är för stort spel mellan vagn och styrning. Operatör Kundtjänst Skruvar på styrskenorna i takbor- ste och taktork Dra åt Kontrollera att skruvarna sitter fast och dra åt vid be- hov. Åtdragningsmoment 25 Nm Operatör Kundtjänst Komponentgrupp Aktivitet Åtgärd Målgrupp Underhållsenhet Rengöra filtret Stäng av tryckluften och kör hjultvättanläggningen fram och tillbaka i manuell drift tills trycket är borta. Kontrollera på manometer att anläggningen inte är trycksatt. Skruva bort filterhuset, ta ur filterinsatsen, rengör fil- tret med tryckluft, sätt i filtret, skruva fast filterhuset. Operatör Sil för förbrukningsvatten och färs- kvatten Rengöra Stäng av vattentillförseln, skruva bort locket på silen, ta ur filtret, spola av filtret med vatten, sätt i filtret igen, skruva fast locket Operatör Tryckreduceringsventil Rengöra sil Se ”Underhållsarbeten”. Operatör Takborste och taktork Visuell kontroll av drivrem- mar Kontrollera drivremmarnas skick och byt vid behov. Kundtjänst Alla gränslägesbrytare Kontrollera infästning och av- stånd Mät avståndet mellan gränslägesbrytaren och bryta- rens fläns med ett bladmått. Ändra vid behov inställningen för gränslägesbrytaren med de båda plastmuttrarna. Avstånd för gränslägesbrytaren: ● Ø30 mm = 5,0 mm ● Ø18 mm = 2,0 mm ● Räknare sidoborstkörning Ø12 mm = 3,0/ ±0,1 mm ● Räknare takborst-/taktorkslyft Ø12 mm = 3,5/ ±0,1 mm Kundtjänst Tvätthall Rengöra Spraya ytor som golv, väggar och kakel med ett surt rengöringsmedel och låt verka, rengör med en mjuk svamp (vit) Operatör228 Svenska Underhållsschema varje halvår eller efter 5000 fordonstvättar Underhållsschema varje år eller efter 10000 fordonstvättar Underhållsarbeten Rengöra sil i tryckregulator

1. Stäng vattentillflödet.

3. Ta ut silen och skölj med vatten.

4. Sätt in silen i tryckregulatorn. Se till att tätningarna sitter kor-

5. Skruva in locket och dra åt.

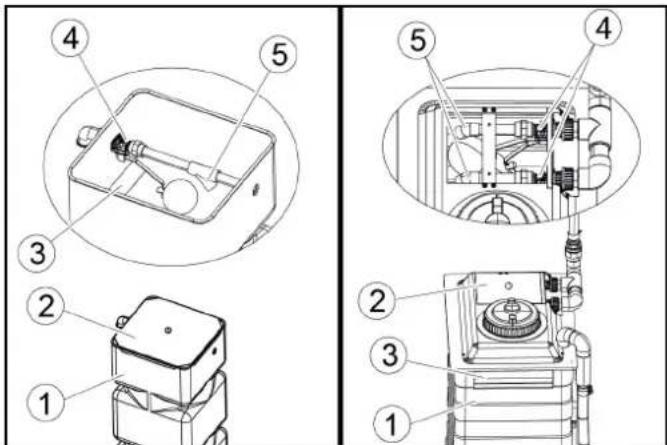

Kontrollera flottörventil

1. Kontrollera om vatten läcker från överströmningsöppningen.

1 Färskvattentank 2 Lock 3 Överströmningsöppning 4 Flottörventil 5 Utlopp

2. Ta av locket från färskvattentanken.

3. Kontrollera om flottörventilen stängs helt vid fullt färskvatten.

Hänvisning När flottörventilen är helt stängd kommer inget vatten ut ur utlop- pet.

4. Sätt tillbaka locket.

Hjälp vid störningar 몇 VARNING Risk för personskador på grund av maskinens rörelser Stäng av anläggningen före underhålls- och servicearbeten. Spärra huvudströmbrytaren mot återinkoppling med exempelvis ett hänglås. 몇 VARNING Risk för personskador från trycksatta tryckluftsbehållare och -ledningar efter avstängning av anläggningen Se till att avlasta trycket före alla arbeten på anläggningen. Kontrollera att trycklöst tillstånd har uppnåtts med manometern i underhållsenheten. 몇 VARNING Risk för personskador från trycksatt högtryckssystem efter avstängning av anläggningen Se till att avlasta högtryckssystemet före alla arbeten på anlägg- ningen. Målgrupper för åtgärdande av störningar Vem får åtgärda störningar? Operatör Arbeten med hänvisningen ”Operatör” får endast utföras av in- struerade personer som kan manövrera och underhålla hög- trycksanläggningarna på ett säkert sätt. Utbildad elektriker Med utbildad elektriker menas personer som har en yrkesutbild- ning inom det elektrotekniska området. Kundtjänst Arbeten med hänvisningen ”Kundtjänst” får endast utföras av montörer från Kärchers kundtjänst eller av montörer som auktori- serats av Kärcher. Komponentgrupp Aktivitet Åtgärd Målgrupp Kabel och slang vid: ● energistöd eller ● energikedja eller ● kabelkedja Visuell kontroll Slangarnas och kabelns skick. Täthet för slangar och anslutningsdelar. Operatör Sidoborstar, takborste, hjulborstar Grundläggande rengöring Spraya borstar med ett rengöringsmedel (förrenare eller hallrengöringsmedel), låt verka och skölj nog- grant med högtryckstvätt och varmt vatten vid max. 40° C Operatör Komponentgrupp Aktivitet Åtgärd Målgrupp SB-travers Inspektera kugghjulet efter slitage Operatör Kundtjänst Hjultvättborstar Visuell kontroll Byt ut borstarna efter ca 15000 tvättar. Byta hjultvättborstar: Lossa skruvarna inuti borstring- en, ta av hjultvättborsten, sätt på en ny hjultvättborste och skruva fast den med skruvarna. Operatör Kundtjänst Högtrycksanläggning Säkerhetskontroll Utför en säkerhetskontroll enligt riktlinjerna för väts- kestrålare. Sakkunnig kundtjänstSvenska 229 Störningsindikeringar på displayen Hänvisning Störningar visas i klartext med orsak och åtgärd på displayen. Åtgärda störningen som indikeras och kvittera med OK-knappen. Indikering på positionslyktan Indikering Blink- code Orsak Åtgärd Blinkar omväx- lande Manuell drift aktiv Meddelande Lyser Tvätten är igång Meddelande Lyser Tvätten stoppad Meddelande Blinkar omväx- lande Indikerar ett fel Åtgärda felet Blinkar snabbt Nödstopp aktiverat Ta reda på orsa- ken och lås upp nödstoppsknap- pen Lyser Positio- nering framåt Kör fram fordonet Lyser Positio- nering stopp Stanna fordonet Lyser Positio- nering backa Kör fordonet bak-

Blinkar Tvätt av- slutad Kör ut fordonet Blinkar Tvätt av- slutad Backa ut fordonet Indikering Blink- code Orsak Åtgärd230 Svenska Störningar utan felmeddelande Fel Orsak Åtgärd Ansvarig Otillräcklig rengöring Inget eller för lite rengöringsmedel Inget eller för lågt lufttryck i rörled- ningen Slitna borstar Kontrollera nivån på rengöringsmedlet och fyll på vid behov, avlufta doserings- pumpen. Kontrollera lufttrycket och ändra vid be- hov (0,6 MPa (6 bar) på manometern i underhållsenheten). Rengör insugsfiltret för rengöringsmed- let, inspektera rengöringsmedelsled- ningarna efter skador. Kontrollera borstarna och byt dem vid behov. Operatör Högtryckspumpen får inget tryck Rörledningssystemet på sugsidan läcker Vattenbrist Kontrollera skruvanslutningar och slang- ar. Åtgärda vattenbrist. Operatör, kundtjänst Högtryckspumpens mano- meternål vibrerar starkt Pumpen suger luft Tryckackumulatorn defekt Kontrollera sugledningen. Byt ut tryckackumulatorn. Kundtjänst Högtryckspumpens säker- hetsventil öppnas Tvättanläggningens munstycken igentäppta Kontrollera, rengör, byt ut munstycken. Operatör Slang eller högtrycksventiler igen- täppt Åtgärda igentäppning. Kundtjänst För lite eller inget vatten från munstyckena Silen är igentäppt För lågt vattentryck Munstyckena är igensatta Luft i centrifugalpumpen Magnetventilen eller rörledningen är igentäppt Rengör silen Kontrollera trycket i vatteninloppet och pumparna Rengör munstyckena med tryckluft Avlufta centrifugalpumpen genom att lossa avluftningsskruven Kontrollera magnetventiler och rörled- ningar (vatten och ström) och se vid be- hov till att de fungerar Operatör Efter en tvätt kommer det mer vatten ur munstyckena Magnetfiltret är smutsigt Rengör magnetventilen Kundtjänst Otillräcklig torkning För lite eller för mycket torknings- hjälpmedel Fel torkningshjälpmedel Inget eller för lågt lufttryck Höj eller sänk dosen Kontrollera påfyllningsnivån av rengö- ringsmedel Rengör insugningsfilter Avlufta doseringspumpen Använd original torkningshjälpmedel från Kärcher

Kontrollera torkfläktens funktion Bedrivaren Hjultvättborsten roterar inte Motorskyddsbrytaren i styrskåpet har löst ut För högt kontakttryck Kontrollera motorskyddsbrytaren i styr- skåpet Sänk kontakttrycket i tryckreduceringen för hjultvätten Operatör Hjultvättborsten fungerar långsamt eller inte alls Inget eller för lågt lufttryck Kontrollera lufttrycket och ändra vid be- hov Öka kontakttrycket i tryckreduceringen för hjultvätten Operatör, kundtjänst Hjultvättborsten körs ut vid fel ställe Fotocellerna är smutsiga Rengör fotocellerna och kontrollera vid behov inställningen Operatör Borstarna blir smutsiga snabbt För lite schampo Ställ in doseringen av schampo Kontrollera vattenmängden och ändra vid behov Operatör Munstycksröret på under- redstvätten vrider sig för långsamt/snabbt eller inte alls Inget eller för lågt lufttryck Vridenheten är mycket nedsmutsad Strypventilen är fel inställd Kontrollera lufttrycket i rörledningen och ställ in vid behov Rengör vridenheten Justera strypventilen Operatör, kundtjänst Det går inte att slå på anlägg- ningen Fel på spänningsförsörjningen Se till att anslutningsvärdena är uppfyll- da för felfri spänningsförsörjning Operatör, utbildad elektrikerSvenska 231 Avlufta kretspumpen

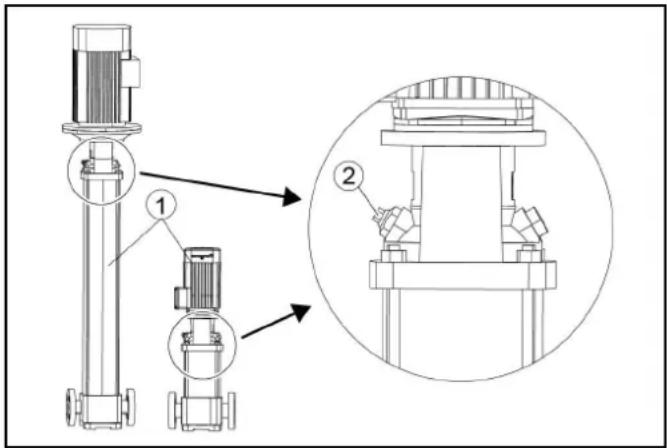

2. Skruva tillbaka avlutningsskruven när vatten kommer ut.
