Produkttyp	Professionell högtryckstvätt
Märke	Kärcher
Modell	HD 13184 S S Plus (HD 13/18 S Plus)
Max. arbetstryck	180 bar (18 MPa)
Max. flöde	1300 l/h (21,67 l/min)
Effektförbrukning	9,2 kW
Strömförsörjning	230 V / 50 Hz / 3~ (trefas)
Skyddstyp	IPX5
Vikt (utan tillbehör)	Ca 84 kg
Mått (L × B × H)	560 × 500 × 1090 mm
Rengöringsmedelstank kapacitet	6 liter
Max. inloppsvattentemperatur	60 °C
Ljudeffektsnivå LpA	72 dB(A)
Ljudeffektsnivå LWA	87 dB(A)
Motoroljetyp	SAE 90
Oljemängd	1,2 liter
Huvudfunktioner	Högtryckstvätt, lågtryck med rengöringsmedel, tryck-/flödesreglering
Säkerhetsanordningar	Avlastningsventil, tryckströmbrytare, säkerhetsspärr på pistol
Rutinunderhåll	Kontroll av oljenivå, rengöring av finfilter, oljebyte var 500:e timme
Garanti	Enligt distributionslandets villkor

Vanliga frågor - HD 13184 S S Plus Kärcher

Hur startar man apparaten?

Se till att vattentillförseln är öppen och att nätkabeln är ansluten. Ställ huvudströmbrytaren på 'I'. Den gröna lampan tänds. Ta bort pistolens säkerhetsspärr genom att skjuta spärren bakåt, öppna sedan pistolen för att starta strålen.

Hur justerar man arbetstrycket?

Tryck och flöde justeras genom att vrida på tryck- och flödesregulatorn som sitter på lansen. Vrid i + riktning för att öka, i - riktning för att minska.

Kan jag använda andra rengöringsmedel än Kärchers?

Det rekommenderas att endast använda rengöringsmedel som är godkända av Kärcher för att undvika skador på apparaten och föremålet som rengörs. Följ doserings- och säkerhetsanvisningarna som medföljer rengöringsmedlet.

Vad gör jag om apparaten inte bygger upp tryck?

Kontrollera att munstycket är i högtrycksläge. Rengör eller byt ut munstycket och finfiltret. Lufta apparaten. Se till att vattenflödet är tillräckligt (minst 1400 l/h). Om problemet kvarstår, kontakta kundtjänst.

Hur tömmer man motoroljan?

Stäng av apparaten och dra ur kontakten. Ta bort kåpan. Skruva loss oljeavtappningsskruven fram på motorhuset. Samla upp den använda oljan i en behållare. Skruva tillbaka pluggen, fyll på med 1,2 liter SAE 90 olja och sätt tillbaka kåpan. Lämna den använda oljan på en återvinningsstation.

Hur rengör man finfiltret?

Stäng av apparaten och dra ur kontakten. Ta bort kåpan, skruva loss filterlocket och ta ut filtret. Rengör det med rent vatten eller tryckluft, montera sedan i omvänd ordning. Utför detta varje vecka.

Vad gör jag vid vattenläckage under apparaten?

Upp till 3 droppar per minut är normalt. Om läckaget är större, låt servicepersonal kontrollera apparaten. Kontrollera även högtrycksslangens och anslutningarnas täthet.

Hur förvarar jag apparaten inför vintern?

Töm rengöringsmedelstanken och lufta ut resterande vatten. Pumpa in frostskyddsmedel baserat på glykol i apparaten genom att låta pumpen gå i högst 1 minut. Förvara apparaten frostfritt.

Hur länge är apparaten i beredskap?

Apparaten är i beredskap i 30 minuter efter att pistolen stängts. Därefter blinkar den gröna lampan och apparaten stannar. För att återställa, ställ strömbrytaren på '0', vänta några sekunder och ställ den sedan på 'I' igen.

Hur byter man högtrycksmunstycket mot ett lågtrycksmunstycke?

Stäng av apparaten och tryck av pistolens tryck. Skjut säkerhetsspärren framåt. Byt ut högtrycksmunstycket mot det medföljande lågtrycksmunstycket (storlek 250). Ställ därefter in rengöringsmedlets doseringsventil på önskad koncentration.

BRUKSANVISNING HD 13184 S S Plus Kärcher

9 RM-sugeslange med filter

Legg maskinen ned på baksiden.

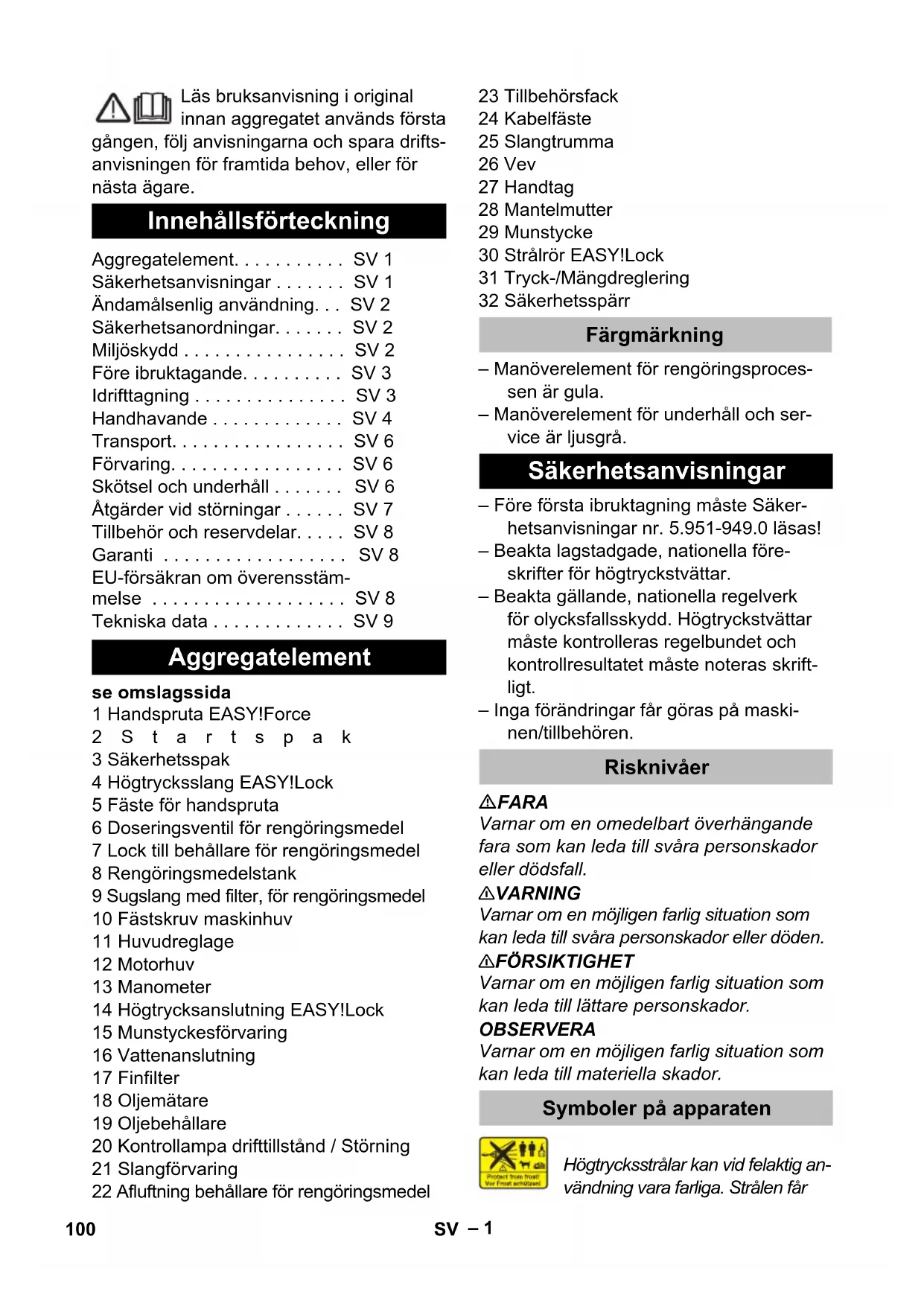

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Aggregatelement. . . . . . . . . SV 1

Säkerhetsanvisningar ..... SV 1

Ändamålsenlig användning... SV 2

Säkerhetsanordningar. . . . . . SV 2

Miljöskydd SV 2

Före ibruktagande. . . . . . . . SV 3

Idrifttagning SV 3

Handhavande . . . . . . . . . . SV 4

Transport. SV 6

Förvaring. . . . . . . . . . . . . . . SV 6

Skötsel och underhåll ..... SV 6

Åtgärder vid störningar ..... SV 7

Tillbehör och reservdelar..... SV 8

Garanti SV 8

EU-försäkran om överensstämmelse SV 8

Tekniska data . . . . . . . . . . . SV 9

Aggregatelement

se omslagssida

1 Handspruta EASY!Force

2 S t a r t s p a k

3 Säkerhetsspak

4 Högtrycksslang EASY!Lock

5 Fäste för handspruta

6 Doseringsventil för rengöringsmedel

7 Lock till behållare för rengöringsmedel

8 Rengöringsmedelstank

9 Sugslang med filter, för rengöringsmedel

10 Fästskruv maskinhuv

11 Huvudreglage

12 Motorhuv

13 Manometer

14 Högtrycksanslutning EASY!Lock

15 Munstyckesförvaring

16 Vattenanslutning

17 Finfilter

18 Oljemätare

19 Oljebehållare

20 Kontrollampa drifttillständ / Störning

21 Slangförvaring

22 Afluftning behållare för rengöringsmedel

23 Tillbehörsfack

24 Kabelfäste

25 Slangtrumma

26 Vev

27 Handtag

28 Mantelmutter

29 Munstycke

30 Strålrör EASY!Lock

31 Tryck-/Mängdreglering

32 Säkerhetsspärr

Färgmärkning

- Manöverelement för rengöringsprocessen är gula.

- Manöverelement för underhåll och service är ljusgrå.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!

- Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.

– Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.

- Inga förändringar får göras på maskinen/tillbehören.

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen får

inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Enligt gällande föreskrifter får maskinen aldrig köras över dricksvattennä- tet utan systemavskiljare. Passande systemavskiljare från KÄRCHER, eller alternativt en systemavskiljare enli 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

⚠FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenför- sörjningen, aldrig direkt till maskinen.

Ändamålsenlig användning

Använd endast denna högtryckstvätt

– rengöring med lågtrycksstråle och ren-göringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg),

– rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terasser, trädgårdsutrustning).

Vid kraftig nedsmutsning rekommenderar vi rotojet som specialtillbehör.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt statdum.

Om återvinningsvatten används får följan- de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** <	0,5 mg/l
filtreringsbara ämnen *** < 5	50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)

Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar	< 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Överströmningsventil med tryckbrytare

Om vattenmängden minskas med tryck/mängdregleringen öppnas överfyllnings-ventilen och en del av vattnet flyter tillbaka till pumpens sugsida.

När handtaget på handsprutan släpps från-kopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i handtaget kopplas pumpen in igen.

Överfyllnadsventil och tryckställare har ställts in av tillverkaren och är plomberade. Inställning endast av kundservice.

Miljöskydd

	Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.
	Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hus- hållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

– Kontrollera innehållet i leveransen vid uppackning.
– Informera inköpsstället omgående vid transportskador.

Kontrollera oljenivån

→ Läs av oljemätaren när aggregatet står still. Oljenivån måste ligga ovanför de båda markeringarna.

Aktivera avluftning oljebehållare

→ Skruva bort fästskruv till aggregathuven och lyft bort huven.
→ Klipp av spetsen på oljebehållarens lock.
→ Sätt fast aggregathuven.

Montera handspruta, strålrör och munstycke

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Sätt på högtryckmunstycket på strålröret
→ Montera kopplingsmuttern och dra fast den för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).

Montera tillbehör

På aggregat utan slangtrumma:

→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).
→ Haka fast kabelhållaren i sidofästet på handtaget.

På aggregat med slangtrumma:

→ Placera veven i axeln på slangtrumman och se till att den hakar fast.
→ Lägg högtrycksslangen utsträckt innan den ska rullas in.
→ Rulla upp högtrycksslangen i jämna lager på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs.
→ Anslut högtrycksslangen och handsprutan och dra åt för hand (EASY!Lock).

Idrifttagning

⚠️VARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna, och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

Elanslutning

△FARA

Skaderisk p.g.a. elektrisk stöt.

- Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet.

• Aggregatet får endast anslutas till växelström.
  – Nätuttagets lägsta säkring (se Tekniska data).
• Maximalt tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.
  – Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman.

Anslutningsvärde, se typskylt/Tekniska Data.

→ Linda upp nätkabeln och lägg den på golvet.
→ Anslut nätkontakten till ett vägguttag.

Vattenanslutning

Anslutning till vattenledningen

⚠️ WARNING

Beakta vattenleverantörens anvisningar och föreskrifter.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Hänvisning:

Matningsslangen medföljer ej.

→ Öppna vattenförsörjning.

Suga upp vatten ur öppna behållare

→ Skruva fast sugslang med filter (bestellnr. 4.440-238.0) på vattenanslutningen.
→ Lufta aggregatet: Skruva bort munstycke. Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut.
→ Stäng av aggregatet och skruva på munstycket igen.

Handhavande

⚠️FARA

Risk för personskada! Använd aldrig ma- skinen utan monterat strålrör. Kontrollera innan varje användning att strålröret är or- dentligt fastsatt. Strålrörets förskruvning måste vara fast åtdraget för hand.

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas.

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om lässpaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

⚠FÖRSIKTIGHET

Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd).

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Drift med högtryck

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öppen.

→ Rulla av högtrycksslangen från slang-trumman.
→ Ställ huvudreglaget på "I". Kontrollampan lyser grönt.
→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen.

⚠️FARA

Se vid inställning av tryck-/och mängdreglering till att strålrörets förskruvning inte lossas.

→ Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-).

Hänvisning:

Vid minsta matningsmängd ser restvärmen från motorn till att vattnet värms upp til ca. 15 °C.

Användning med rengöringsmedel

△VARNING

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Fylla rengöringsmedels-behållaren.

⚠️FARA

Skaderisk! Stäng av maskinen innan munstycken byts och tryck på handsprutan tills maskinen är trycklös.

→ Lås handsprutan genom att skjuta spärren framåt.
→ Byt ut högtrycksmunstycke mot lågtrycksmunstycke (storlek 250, tillbehör).

→ Ställ in doseringsventilen för rengöringsmedel på önskad koncentration.

Rengöringsmedelskoncentration [%] (vid max. matningsmängd)

Läge doserings-ventil	1	3	5	7
Rengöringsmedelskoncentration [%](vid max. matningsmängd)	0,5 2,	5 5,0	7,0

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola bort den upplösta smutsen med högtrycksstrålen.
→ Doppa filtret i rent vatten efter användning. Vrid doseringsventilen till högsta rengöringsmedels-koncentration. Starta aggregatet och spola med rent vatten under en minut.

Avbryta drift

→ Stäng handspruta. Maskinen stängs av.

→ Lås handsprutan genom att skjuta spärren framåt.

Efter avbrott:

→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen. Maskinen startas igen.

Vänteläge

Under beredskapstiden startar maskinen genom att handsprutpistolen öppnas. Kontrollampan lyser grönt.

Om handsprutpistolen hålls stängd under 30 minuter avslutas beredskapstiden. Kontrollampan blinkar grönt.

Återställa beredskapstiden

→ Ställ huvudreglaget på "0".
→ Vänta kort.
→ Ställ huvudreglaget på "I".

Kundtjänst kan ställa om maskinen till ständig drift.

Koppla från aggregatet

→ Stäng vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta.
→ Stäng av strömbrytaren "0/OFF".
→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

⚠️FARA

Risk för skållning på grund av varmt vatten. Restvatten i det avstängda aggregatet kan värmas upp. När slangen tas bort från vattenanslutningen kan det uppvärmda vattnet spruta ut och förorsaka brännskador. Tag inte bort slangen förrän aggregatet är avkylt.

Förvara aggregatet

→ Placera handsprutan i hållaren.
→ Rulla upp högtrycksslangen och häng den över slanghållaren. eller

Rulla upp högtrycksslang på slangtrumma. Tryck in handtaget på veven för att blockera slangtrumman.

→ Rulla upp anslutningssladden på sladdhållaren.

Frotskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara pumpen på frostfri plats.

Om frostfri förvaring inte är möjlig:

→ Tömma rengöringsmedels-behållare (se "Underhåll och service/Vid behov").
→ Töm ut vatten
→ Pumpa i handeln förekommande frostskyddsmedel genom aggregatet.

Hänvisning:

Använd vanligt frostskyddsmedel på glykolbas som erbjuds i handeln för bilar.

Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

→ Kör aggregatet under max. 1 minut tills pump och ledningar är tomma.

Transport

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Man håller aggregatet i handtaget och drar det bakom sig vid längre transporter.
→ Töm rengöringsmedels-behållaren före liggande transport.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Hänvisning:

Spillolja måste lämnas till insamlingsställen som är avsedda för detta. Lämna all använd olja där. Det är straffbart att förorena miljön med spillolja.

Säkerhetsinspektion/Serviceavtal

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd.

Före all drift

→ Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks.
→ Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt omedelbart ut skadad högtrycks- slang.
→ Kontrollera om apparaten (pumpen) är tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

Varje vecka

→ Kontrollera oljenivån Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan).
→ Rengöra finfilter. Gör aggregatet trycklöst. Skruva bort fästskruv till aggregathuven och lyft bort huven.

Rengör filter med rent vatten eller tryckluft. Hopsättning i omvänd ordningsföljd.

→ Rengör filtret på sugslangen för rengöringsmedel.

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.
→ Byt olja.

Oljebyte

Hänvisning:

För oljemängd samt typ av olja, se "Tekniska Data".

→ Skruva bort fästskruv till aggregathuven och lyft bort huven.
→ Skruva ur oljetappningsskruv fram på motorkåpan.
→ Släpp ut oljan i uppsamlingstråg.
→ Skruva i skruv för oljeutsläpp.
→ Fyll långsamt på ny olja; luftblåsor måste försvinna.
→ Sätt tillbaka locket på oljebehållaren.
→ Sätt fast aggregathuven.

Vid behov

→ Töm och rengör behållare för rengöringsmedel.
Drag ut lock till rengöringsmedels-be-hållare med sugslang.
Lägg aggregatet på baksidan.
Töm och rengör behållare för rengöringsmedel.

Åtgärder vid störningar

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

• Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.
• Låt bara den auktoriserade serviceverkstad kontrollera och reparera elektriska komponenter.
  – Vid störningar som inte finns med i det här kapitlet ska en auktoriserad serviceverkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning.

Kontrollampa

Kontrollampan visar driftstillständ (grön) och störningar (röd).

Återställning:

→ Ställ huvudreglaget på "0".
→ Vänta kort.
→ Ställ huvudreglaget på "I".

– Permanent ljus grönt: Apparaten är driftsklar.
– Blinkar grönt 1 gång: Tillständ driftsklar har utgått efter 30 minuter. Apparaten stängdes av efter 30 minuters kontinuerlig drift (säkerhet vid sprucken högtrycksslang).

Felmeddelande

– Blinkar rött en gång:
Högtryckssida otät.
Kontrollera täthet hos högtrycksslang, slanganslutningar och handspruta.
– Blinkar rött två gånger:
Motor för het.
Ställ huvudreglaget på "0".
Låt aggregatet svalna.
Ställ huvudreglaget på "I".

– Blinkar rött tre gånger:

Fel i nätförsörjningen.

Kontrollera nätanslutning och nätsäkringar.

– Blinkar rött fyra gånger:

Strömförbrukning för hög.

Kontakta kundservice.

Apparaten arbetar inte

→ Stand by tiden har gått ut. Kontrollampan blinkar grönt. Slå av strömbrytaten och slå på den igen.
→ Kontrollera om anslutningssladden är skadad.
→ Kontakta auktoriserad serviceverkstad vid elektrisk defekt.

Aggregatet ger inget tryck

→ Ställ in munstycke på "Högtryck".
→ Rengör/byt ut munstycke.
→ Rengör finfiltret, byt ut vid behov.

→ Lufta aggregatet (se "Ibrukttagning").
→ Kontrollera vattenflödet till pumpen (Tekniska Data).
→ Kontrollera alla matarledningar till pumpen.
→ Uppsök auktoriserad serviceverkstad vid behov.

Pump ej tät

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Pumpen knackar

→ Kontrollera att sugledningar för vatten och rengöringsmedel är täta.
→ Lufta aggregatet (se "Ibrukttagning").
→ Rengöra finfilter.
→ Uppsök auktoriserad serviceverkstad vid behov.

Rengöringsmedel sugs inte in

→ Byt ut högtrycksmunstycket mot det bifogade lågtrycksmunstycket.
→ Kontrollera/rengör sugslang med filter
→ Rengör/byt ut backventil i fäste till sugslang för rengöringsmedel.
→ Öppna eller kontrollera/rengör dose-ringsventilen för rengöringsmedel.
→ Rengör afluftningsöppning till rengöringsmedels-behållare i kåpan.
→ Uppsök auktoriserad serviceverkstad vid behov.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.286-xxx

Typ: 1.292-xxx

Typ: 1.441-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 85

Garanterad: 87

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Nätförsörjning
Spänning V 400/420 230 400 230
Strömart Hz 3~ 50
Anslutningseffekt kW 9,2 8,8 9,2
Säkring (trög, typ C) A 16 25 16 25
Skydd		IPX5
Maximalt tillåten nätimpedans	Ohm	(0,145+j0,090)
Förlängningssladd 10 m	mm2	2,5
Förlängningssladd 30 m	mm2	4	-	4	-
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.)	l/t (l/min)	1200 (20)		1400 (23,3)
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa (bar)	1 (10)
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standardmunstyckets storlek		047	050 080
Max. driftövertryck	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Matningsmängd	l/t (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Insugning av rengöringsmedel l/t (l/min)		0...80 (0...1,3)
Handsprutans rekylkraft (max.)	N	62		68
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	<2,5
Spolrör	m/s2	<2,5
Osäkerhet K	m/s2	0,3
Ljudtrycksnivå LpA	dB(A)	72
Osäkerhet KpA	dB(A)	2
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	87
Drivmedel
Oljemängd	I	1,2
Oljesorter		SAE 90
Mätt och vikt
Längd	mm 560
Bredd	mm 500
Höjd	mm	1090
Vikt utan tillbehör (SX)	kg	*	**	84 (84,5)
Innehåll rengöringsmedelsbehållare I		6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
