BRUKSANVISNING TI212BT1 BRANDT

Installations- och användningshandledning för induktionshäll

Brandt

230 V 50Hz

TI200......2,8 kW

TI210......5,6 kW

TI212......5,6 kW

TI214......5,6 kW

TI218......5,6 kW

TI280......5,6 kW

REF. KONSTRUKT∅R 214

9962 5752 107/01

Indholdsfortegnelse

Over en stekeovn av samme merke

La tomme kokekar bli stående på en varmesone.

Varme opp en lukket hermetikkboks. Den kan revne. Denne henstillingen gjelder for alle tilberedningsmåter.

Innehållsförteckning

Helt säker användning av din håll ......38

Kokkärl....40

Säker installation av din håll 41

Enkel användning av din häll....43

Underhåll och skötsel av din håll....45

Matlagning....47

I denna handledning

beskrivs

säkerhetsinstruktioner

samt ges råd och tips

Bäste kund,

tack för att du köpt en spishäll från Brandt.

Våra forskningsteam har tagit fram en ny generation hushållsapparater för att du ska få glädje av din matlagning varje dag.

Med sina rena linjer och moderna design kommer din nya håll att passa förträffligt i ditt kök, samtidigt som den är en perfekt kombination av enkel användning och hög matlagningsprestanda.

Du kommer även att inom Brandt-sortimentet finna ett brett urval av ugnar, utsugningskåpor, diskmaskiner och kylskåp som du kan använda i samverkan med din nya Brandt-häll.

Vår kundserviceavdelning, som ständigt strävar efter att ännu bättre uppfylla dina krav och önskemål, svarar självfallet gärna på alla dina frågor och välkomnar dina förslag (detaljer i slutet av denna handledning).

Genom att hålla sig i framkanten av utvecklingen bidrar Brandt till kvaliteten hos ditt dagliga liv genom att förse dig med ständigt förbättrade produkter som är enkla att använda, pålitliga och miljövänliga samt har god design.

BRANDT.

Helt säker användning av din håll

Vi har utvecklat denna håll för användning i privathushåll.

Vi strävar efter att ständigt förbättra våra produkter och förbehåller oss därför rätten att göra sådana ändringar avseende tekniken, programmen eller de estetiska egenskaperna som motiveras av produkternas utveckling.

Dessa hällar är konstruerade exklusivt för beredning av drycker och mat och innehåller inga asbestbaserade komponenter.

Vi rekommenderar att du med jämna mellanrum kontrollerar att det inte finns några föremål (glas, papper etc) som skulle kunna täppa till luftinloppet under din induktionshäll (se beslaget)

HOB säkerhet

• En sensor mäter kontinuerligt temperaturen hos komponenterna i din håll. Hällens effektförbrukning kommer automatiskt att minskas om temperaturen blir för hög.
• Du behöver endast ta bort kokkärlet från hällen för att omedelbart bryta effekttillförseln. Tryck på "Off"-touchtangenten för att helt stänga av värmezonen.

KOKKÄRL säkerhet

Varje enhet är försedd med en sensor som kontinuerligt mäter temperaturen vid kokkärlets botten, så att överhettning blir omöjlig (tom kastrull etc).

METALLFÖREMÅL säkerhet

Ett litet föremål, såsom en gaffel, sked eller en ring, som ensamt ligger på induktionshällen detekteras inte som ett kokkärl. Displayen blinkar och ingen effekt avges.

Indikator för återstående värme

Efter intensiv användning kan värmezonen förblir varm under flera minuter.

Bokstaven "H" visas under denna period. Berör ej en sådan zon

Automatiskt stopp

Automatiskt stopp är en säkerhetsfunktion för din håll. Stoppet träder automatiskt i funktion om du skulle glömma att stänga av din matlagning.

Använd effekt	Värmezonen stängs av automatiskt efter
Mellan 1...0,4	8 timmar
Mellan 5...0,7	2 timmar
Mellan 8....Max	1 timme

Bokstaven A visas för den aktuella värmezonen och hällen kommer att pipa under ca 2 minuter. A kommer att fortsätta att visas till dess att någon kontrolltangent hörande till den aktuella zonen vidrörs. Hällen kommer då att pipa två gånger för att bekräfta din åtgärd.

Om din håll är placerad ovanför din ugn (se "Val av installation") förhindrar termiska skydd den från att användas under det att ugnen pyro-rengörs.

Helt säker användning av din håll

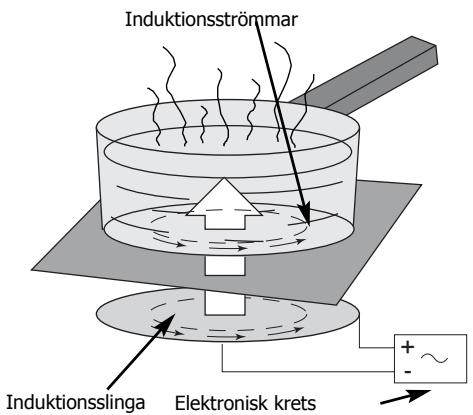

Principerna för induktion

När du satt igång din induktionshäll och valt värmeeffekt, producerar de elektroniska kretsarna induktionsströmmar som omedelbart värmer upp kokkärlets botten, varifrån värmen förs vidare till maten.

Matlagningen sker således nästan helt utan energiförlust mellan induktionshällen och maten.

Att observera för bärare av pacemakers eller andra aktiva implantat:

Hällen uppfyller alla tillämpliga standarder beträffande elektromagnetisk interferens.

Din induktionshäll är därför helt i överensstämmelse med juridiska krav (89/336/CEE-direktiv). Den är konstruerad för att inte skapa någon interferens med någon annan elektrisk apparat som används, under förutsättning att den andra apparaten även uppfyller lagstiftningen.

Din induktionshäll alstrar magnetfält med kort räckvidd.

För att undvika interferens mellan din induktionshäll och en pacemaker, måste den senare vara utformad så att den är i överensstämmelse med gällande regler.

Endast om denna förutsättning är uppfylld kan vi garantera vår produkts konformitet. Var god ta kontakt med din doktor eller tillverkaren av din pacemaker för upplysning om dess konformitet eller någon eventuell inkompatibilitet.

Om en spricka uppstår i glasytan, koppla omedelbart ifrån strömmen till hällen för att undvika risken för elektrisk chock. För att koppla ifrån strömmen, ta bort säkringarna eller använd avstängningsbrytaren.

Ta inte hällen åter i användning förrän glasytan har bytts ut.

Din håll får aldrig användas som förvaringsutrymme för några som helst produkter.

När du lagar mat, använd aldrig aluminiumfolie och placera aldrig på hällen produkter inlindade i aluminiumfolie eller produkter som djupfrysts i aluminiumförpackningar.

Aluminiumet skulle i så fall smälta och skada din håll på irreparabelt vis.

kokkärl

Du har förmodligen redan lämpliga kokkärl i din ägo.

Din induktionshäll har förmåga att känna igen de flesta typer av kokkärl.

Test av kokkärl: Placera ditt kokkärl på en värmezon inställd exempelvis på effektläge 4; du vet att kokkärlet är kompatibelt om displayen inte blinkar, men skulle den blinka, kan du inte använda detta kokkärl för induktionsmatlagning. Du kan även testa det med en magnet: om magneten "fastnar" på kokkärlet kan du använda detta för induktionsmatlagning.

Kokkärl som är kompatibla med induktion är:

• kokkärl tillverkade av emaljerat stål med eller utan antividhäftande beläggning.
• kokkärl av gjutjärn med eller utan emaljerad botten.

Med en emaljerad botten riskerar du inte att skrapa glasovanytan på din håll.

- kokkärl av rostfritt stål som är utformade för induktionsmatlagning.

De flesta kokkärl av rostfritt stål (kastruller, grytor, stekpannor, fritöser etc) är lämpliga för

- kokkärl av aluminium med specialtillverkad botten. kokkärl vilkas botten inte är slät kan fungera, men det krävs i så fall att bottnen inte är alltför deformerad.

Välj ett kokkärl märkt med -logon i bottnen eller på förpackningen för att vara förvissad om att kärlet är kompatibelt med din induktionshäll under normala användningsbetingelser. En lista över lämpliga husgeråd medföljer dessa instruktioner för att underlätta ditt val.

- Observera:

Kokkärl av glas, keramik eller lera, aluminium (utan specialbotten) och koppar samt vissa ickemagnetiska stålsorter är inkompatibla med induktionsmatlagning. Detta påtalas genom att displayen blinkar.

Vi rekommenderar att du väljer kokkärl med tjock och slät botten, vilka säkerställer en homogen kokning (värmefördelningen är bättre med en sådan botten).

Användning av värmezonerna beroende på typen av kokkärl (alltefter modell)

Multi-kokkärl

Denna 28 cm värmezon:

• Anpassar sig automatiskt till kokkärlet.
• Ger optimal effekt.
• Åstadkommer utmärkt värmefördelning.
• Ger en jämn matlagningstemperatur och som en följd därav kan du tillaga stora pannkakor, omfångsrika fiskrätter etc..., eller stora mängder av små bitar; de kommer alla att lagas till på samma sätt.

Multi-service-zon

För små kastruller

∅12 ..... 18 cm

Långsam beredning (såser, krämer...).

Tillagning av små mängder eller individuella por- tioner...

Säker installation av din håll

Ovanför ett skåp eller en möbel med lådor

Se till att enhetens tvärslå inte blockerar luftpassagen; gör om nödvändigt en avfasning.

3 När flera värmezoner används samtidigt under långa tidsperioder, eller under varma klimat-betingelser, rekommenderar vi att öppningar görs i enhetens sida nära luftutsläppet i syfte att möjliggöra för den varma luften att lättare evakueras.

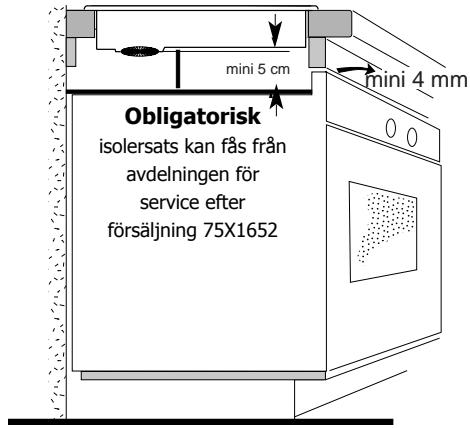

Ovanför en ugn av samma märke

Ugn i HÖG eller LÅG position

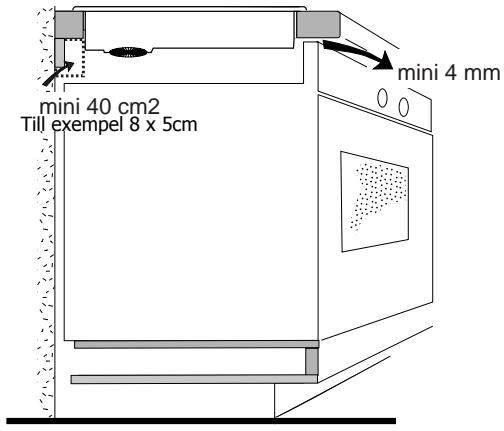

Ovanför en ugn av ett annat märke

Ugn i LÅG position

Din induktionshäll måste alltid ha tillfredsställande ventilation.

Se till att luftintaget genom fläktgallret på enhetens baksida inte är tilltäppt.

Om dessa rekommendationer inte efterlevs kan hällen överhettas. Skulle detta ske, koppla över till

"säkerhetsläge" och stäng av hällen temporärt (F7 eller en serie små linjer kan ses i displayen)

Hällen får inte installeras ovanför en tvättmaskin, ett kylskåp eller en frys.

Säker installation av din håll

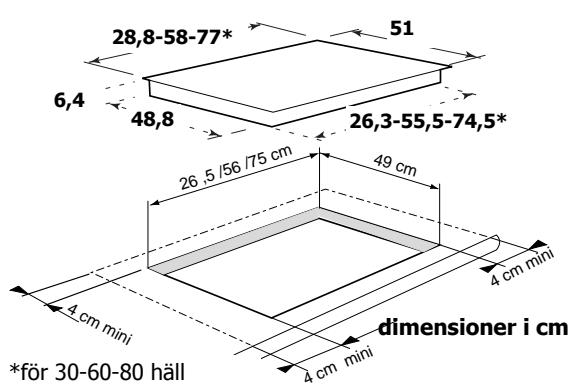

Montering

En tätning finns för att förhindra eventuell fuktighet från att ta sig in under hällen.

-Stick in tätningen under hållens kant och sänk hållen till korrekt läge på arbetsytan.

-Tätningen levereras i den lilla påsen och ska sättas på plats under hällen.

Sätt clipsen på plats (levereras i den lilla påsen).

Enheten måste installeras så att stickkontakten för anslutning till elnätet är lätt tillgänglig.

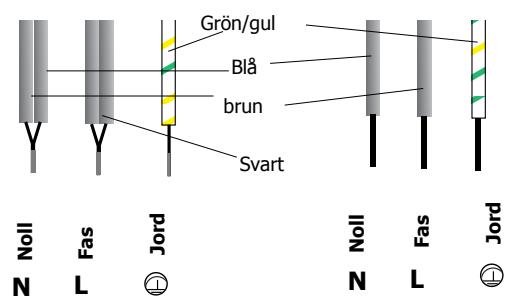

Anslutning

Enkel användning av din håll

Om kabeln är skadad, måste den bytas ut av tillverkaren, dennes serviceavdelning eller en annan person med liknande kvalifikationer, så att varje risk för olycka undanröjs.

När strömmen slås på, eller efter ett långt strömavbrott, visas en ljus kod på manöverpanelen. Den försvinner automatiskt efter

ungefär 30 sekunder eller så snart som någon touch-tangent berörs på panelen. Detta är normalt, efter- som denna displayvisning är avsedd att användas av serviceavdelningen när så erfordras. Användaren behöver under inga omständigheter ta hänsyn till den. Om enheten har en 3-fas 400 V2N-anslutning och inte fungerar korrekt, kontrollera att noll-ledningen är korrekt ansluten. Denna försiktighetsåtgård ska vidtas också för dina övriga elektroniska apparater.

• 230 V enfas säkring 32/16 Amp


• 400 V 2N trefas säkring : 16 Amp


Separera de två fasledningarna L1 och L2 före anslutning

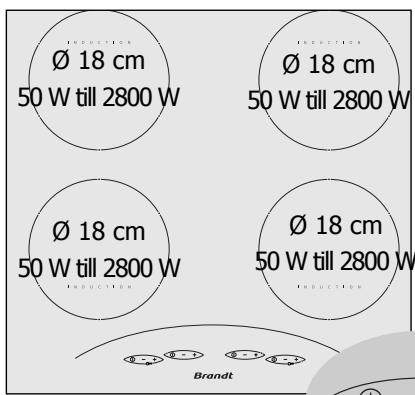

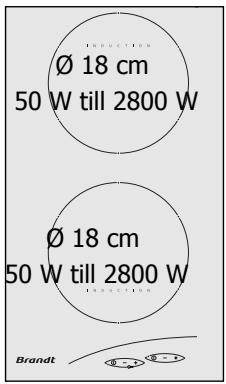

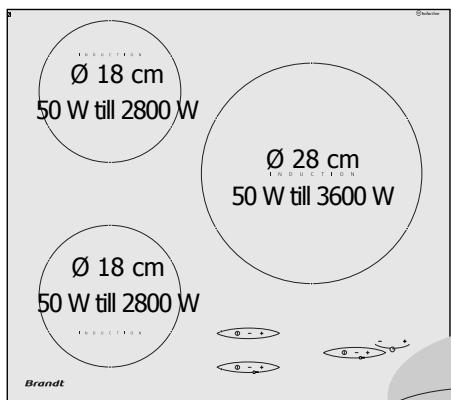

Hur din häll ser ut

TI 200

TI 210

TI 214

Enkel användning av din håll

Start/Stopp

En "beep"-signal och en blinkande siffra 0 visar att den aktuella värmezonen har satts igång.

Du kan sedan välja önskad effekt.

Om du inte ställer in effekten kommer värmezonen att själv stängas av automatiskt.

Inställning av manuell effekt

De två zoner som är belägna på samma sida har en total effekt på 2800 W, som delas upp automatiskt mellan dem.

Detta innebär t ex att användning av maximal effekt i en zon kommer att leda till att den andra zonens effekt minskas automatiskt, vilket kommer att visas i effektdisplayen.

Den sista instruktionen har alltid prioritet.

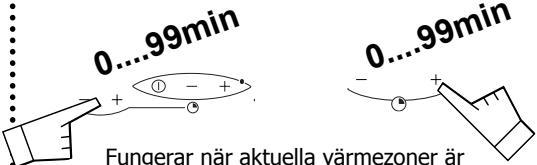

Inställning av timern\*

beroende på modellen

Fungerar när aktuella värmezoner är igångsatta. Du kan när som helst ändra tillagningstiderna.

manuellt stopp

automatiskt stopp

För att stoppa "beep"-ljudet, tryck på vilken kontrolltangent som helst i den aktuella värmezonen. Ljudet stoppar som standard efter ca 1 minut.

*beroende på modellen

Barnsäkerhet

Låst

Kontrollerna kan låsas:

• Antingen under avstängning (rengöring)
• Eller under användning (de pågående operationerna fortsätter och de visade inställningarna förblir aktiva). I låst läge har emellertid "STOP"-touchkontrollen prioritet och bryter strömmen till ugnen. Displayen stängs av efter ett par sekunder. Den kan reaktiveras genom att man berör någon touchkontroll.

Upplåst

Underhåll och skötsel av din håll

| Du bör:

Undvika stötar med kokkärlen:

Glasytan är mycket motständskraftig, men ej obrytbar.

Undvika att fösa kokkärlen över glasytan, eftersom detta med tiden kommer att skada markeringarna på ytan av din keramiska håll.

Undvika användning av kokkärl med ojämn eller räfflad botten:

Dessa kan innehålla eller medföra material som kan orsaka fläckar eller repor i hällen.

Nämnda typer av olämpligt bruk, som inte orsakar några driftsavbrott eller inskränker spishällens användning, omfattas inte av garantivillkoren.

Placera ditt kokkärl mitt i en värmezon.

I Du bör inte

Lämna kvar matlagningsutensilier av metall, knivar och gafflar eller andra metallföremål på hällen. Dessa kan upphettas om de befinner sig närheten av en värmezon som fortfarande är i funktion.

Ställa INMEDEL FÖR UNDERHÅLLET eller BRÄNNBARA produkter i skåpet under din håll.

Lämna ett tomt kokkärl på en värmezon.

Värma en stängd konservburk, eftersom den riskerar att spricka. Denna rekommendation gäller all typ av matlagning.

Placera kastruller på spishällens ram eller dekorationsplatta (beroende på modellen)

Förvärma vid maximal temperatur när du använder kokkärl med antividhäftande invändig beläggning (Teflon-typ). Använda mycket lite eller inget fett alls.

Det maximala effektläget är avsett endast för kokning och fritering.

Det är mycket enkelt att rengöra ytan på din håll, i synnerhet om du följer dessa rekommendationer:

TYP AV SMUTS	HUR DU GÅR TILL VÄGA	RENGÖRINGS-PRODUKTERATT ANVÄNDA
Lätt	Blöt väl med varmt vatten det område som ska rengöras och torka sedan.	Hushållssvampar
Sammanhängande, vidbrända matrester	Blöt väl med varmt vatten det område som ska rengöras, använd därefter ett särskilt skrapdon för keramikhällar för att ta bort den värsta smutsen och avsluta med den grövre sidan av en hushållssvamp. Torka efteråt.	Hushållssvamparsärskilt skrapdon för keramikhällar
Kalkspår och -ringar	Applicera varm, vit vinäger på fläcken, låt verka och torka med en mjuk trasa.- Använd ett i handeln vanligt rengöringsmedel.	Särskildrengöringspasta för keramikhällar
Inkrustationer orsakade av socker som kokat över, smält aluminium eller plast.	- Applicera på ytan ett specialrengöringsmedel för keramikhällar, företrädesvis ett som innehåller silikon (skyddsverkan).	Särskiltrengöringsmedelför keramikhällar
skurpulver	svamp med slipandebaksida	vanlig svamp eller special-svamp för ömtåliga föremål

Liten felsökningsguide

Om du misstänker att din induktionshäll inte fungerar som den ska .... behöver detta inte nödvändigtvis innebära att det är allvarligt fel på den.

Kontrollera under alla omständigheter först följande punkter

KONSTATERAD STÖRNING

Vid igångsättning tänds displayen

Vid igångsättning löser säkringen ut

Vid igångsättning fungerar bara den ena sidan av hällen

Fläkten fortsätter att gå några minuter efter det att hällen har stängts av

Hällens ovansida är alltid varm (även när hällen är avstängd).

Hällen fungerar inte. Displaysignalerna på manöverpanelen tänds ej

Hällen slutar fungera under drift, en eller F7 tänds.

Hällen fungerar inte, ett annat meddelande visas.

Efter det att en värmezon satts igång fortsätter dis- playerna på manöverpanelen att blinka.

Det hörs buller från kastrullerna i samband med kokning

En obehaglig lukt kommer från spishällen i samband med den första kokningen

MÖJLIGA ORSA- KER

Hällen arbetar normalt

Din häll är felaktigt ansluten

Din häll är felaktigt ansluten

Elektroniken håller på att svalna av

Elektroniken står alltid under spänning som hos alla andra elektroniska apparater (TV, transformatorer etc).

Hällen får ingen ström. Strömförsörjningen eller anslutningen är defekt.

Överkokning har ägt rum och/eller ett främmande föremål berör manöverpanelen.

De elektroniska kretsarna har blivit överhettade.

Den elektroniska kretsen fungerar då- ligt.

Det kokkärl som du använder lämpar sig inte för matlagning eller dess diameter är under 12 cm. (10 cm på 160 mm zonen).

Detta är vibrationsljud till följd av att energi överförs från hällen till kokkärlet.

Spishällen är ny

VAD GÖRA?

INGENTING: se kapitlet om elektrisk anslutning

Verifiera anslutningen och se till att den uppfyller gällande krav.

Detta är normalt.

Detta är normalt.

Granska säkringarna och den elektriska brytaren.

Rengör hällen eller avlägsna föremålet och återstarta kokningen.

Se "Montering av hällen".

Kontakta serviceavdelningen

Se kapitlet om lämpliga kokkärl.

Vid hög effekt är detta fenomen normalt vid vissa typer av kastruller. Ingen risk för skada på hällen föreligger.

Ställ en kastrull fylld med vatten på varje värmezon och låt zonen vara igång under 1/2 timme.

Om minsta spricka eller brott skulle uppstå i glaskeramikytan, stäng genast av hållen och kontakta serviceavdelningen.

SJUDNING	TILLREDNINGAR SJUDNING VARM	FRITYRSTEKNING		KOKNING/BRYNING ÅTER BRINGA TILL KOKNING			KOKNING BRINGA TILL KOKNINGL		HÅLLA STADIG
SOPPOR		9	8	7	6	5	4	3	2
	BULJONG TJOCK SOPPA
FISK	FISKBULJONG DJUPFRYST
SÅSER	TJOCKA, REDDA MED MJÖL GJORDA PÅ SMÖR OCH ÄGG (BEARNAISE, HOLLANDAISE)
GRÖNSAKER	ENDIVER, SPENAT TORRA BALJGRÖNSAKER, KOKT POTATIS BRYNT POTATIS STEKT POTATIS UPPTINING AV GRÖNSAKER
KÖTT	KÖTT I TUNNA SKIVOR STEKAR GRILLAT KÖTT (GRILLPANNA AV ÄPN)
FRITERING	FRUSNA POMMES FRITES FÄRSKA POMMES FRITES
DIVERSE	TRYCKKOKARE KOMPOTTER PANNKAKOR VANILJSÅS SMÄLT CHOKLAD SYLT OCH MARMELAD MJÖLK STEKT ÄGG PASTA BABYMAT I GLAS (VATTENBAD) RAGUER RIS MED GRÖNSAKER RISGRYNSGRÖT

maximal effekt reserverad för stekning och snabbkokning.

långsam kokning

snabb kokning

koka eller steka

kokning med lock

lägga till mat

Bästa kund!

Vi hoppas at bruksanvisningen har besvarat era frågor. Om så ej är fallet är ni välkommen att kontakta oss per telefon. Skulle det mot förmodan uppstå ett fel, är det viktigt att endast kvalificerad hjälp rekvireras och att endast originaldelar används vid reparation. Uppge alltid apparatens fullständiga typ- och identitetsnummer vid reklamation. Upplysningar om detta finns på apparatens typskylt.

Innan ni ringer efter service, måste ni undersöka felorsaker som ni själva kan åtgärda. Oberättigat tillkallande av serviceassistens måste ni själva betala.

Reklamationsrätten gäller enligt köplagen. Denna reklamationsrätt inskränker inte er återförsäljares ansvar enligt köplagen och en reklamation till oss verkar samtidigt som en reklamation till er återförsäljare.

Inköpsdatum skal kunna dokumenteras med hjälp av en faktura/kvitto.

För upplysning om kundservice ber vi er vänligen att kontakta er återförsäljare.
