Mærke	BRANDT
Model	TI212BT1
Produkttype	Induktionskogeplade
Antal kogezoner	4 kogezoner
Strømforsyning	230 V enfaset eller 400 V 2N~ tofaset, 5,6 kW
Mål (B x D x H)	Ca. 59 x 52 x 5 cm
Vægt	Ca. 8 kg
Vigtigste funktioner	Induktion, touchbetjening, timer, automatisk slukning, børnesikring, restvarmeindikator
Betjeningstype	Touch
Beskyttelsesklasse	Klasse I (med jordforbindelse)
Type strømkabel	H05 VVF, 3 ledere 2,5 mm² eller 5 ledere 1,5 mm²
Anbefalet sikring	230 V: 32 A, 400 V: 16 A
Kogezoner	4 induktionskogezoner (heraf en multifunktionszone på 28 cm)
Sikkerhedsfunktion	Automatisk slukning, grydedetektering, børnesikring, overophedningsbeskyttelse
Restvarmeindikator	Ja, visning "H"
Timer	Ja, uafhængig pr. zone (afhængig af model)
Vedligeholdelse og rengøring	Rengøring med en blød svamp og et specielt middel til glaskeramik
Type af kompatible beholdere	Emaljeret stål, støbejern, magnetisk rustfrit stål, aluminium med specialbund
Generelle oplysninger	Husholdningsbrug, installation over en ovn med tilstrækkelig ventilation

Ofte stillede spørgsmål - TI212BT1 BRANDT

Hvordan aktiverer jeg børnesikringen?

Tryk samtidigt på + og - knapperne på betjeningspanelet for at låse. STOP-tasten forbliver aktiv for at slukke. For at låse op, tryk igen på + og -.

Hvad gør jeg, hvis pladen ikke tænder?

Kontroller strømforsyningen og sikringerne. Sørg for, at kablet er korrekt tilsluttet. Hvis problemet fortsætter, kontakt kundeservice.

Hvorfor bipper pladen og viser en kode?

Koder som 'A' eller 'F7' kan vises. Kode 'A' angiver automatisk slukning efter inaktivitet. 'F7' angiver overophedning på grund af utilstrækkelig ventilation. Kontroller installationen.

Hvilke typer gryder skal jeg bruge?

Brug gryder med magnetisk flad bund (stål, støbejern, kompatibelt rustfrit stål). Test med en magnet. Gryder af glas, keramik eller ikke-special aluminium fungerer ikke.

Hvordan rengør jeg glaskeramikpladen?

Til let snavs, brug en fugtig svamp. Til brændte pletter, brug en speciel skraber og rengøringsmiddel til glaskeramik. Undgå slibende svampe.

Hvad er pladens maksimale effekt?

Den samlede effekt er 5,6 kW. Hver side (to zoner) deler 2,8 kW. Effekten fordeles automatisk mellem zonerne.

Pladen slukker af sig selv, er det normalt?

Ja, automatisk slukning er en sikkerhedsfunktion. Hvis der ikke foretages nogen betjening i et vist tidsrum (afhængig af kogetrin), slukker zonen automatisk.

Hvordan bruger jeg timeren?

Vælg en kogezone, tryk derefter på timertasten for at indstille den ønskede tid. Zonen slukker automatisk, når nedtællingen er slut.

Hvorfor er pladen varm, selv når den er slukket?

Pladen kan forblive varm efter brug. Indikatoren 'H' signalerer restvarme. Vent, indtil den forsvinder, før du rengør eller rører ved zonen.

Hvad gør jeg, hvis glasset revner?

Afbryd straks strømforsyningen (sikring eller afbryder). Brug ikke pladen længere, og kontakt kundeservice for at udskifte glasset.

BRUGSANVISNING TI212BT1 BRANDT

Brugs- og installationsvejledning for induktionskogeplade

GB

Sikker brug af induktionskogepladen....3

Velegnet kogegrej....5

Sikker installation af kogepladen....6

Vejledning i brug af kogepladen....8

Vedligeholdelse af kogepladen....10

Tilberedningsskema....12

I denne vejledning angiver

sikkerhedsforeskrifter

praktiske råd

Kære kunde,

Tak fordi De har valgt et apparat af vort mærke.

Apparatet er et resultat af vort forskningsarbejde, og vi håber, at det opfylder Deres krav til kvalitet, komfort og vellykket madlavning.

Vi anbefaler, at De nøje læser denne brugsvejledning for hurtigt at få det fulde udbytte af Deres nye kogeplade. Brugsvejledningen indeholder vigtige oplysninger om sikkerhed, installation, brug og vedligeholdelse af kogepladen.

Vejledningen kan indeholde instruktioner, som ikke gælder for denne kogeplade, da ikke alle funktioner findes på alle modeller i produktserien. Vi takker for den tillid, De har vist os, og ønsker Dem held og lykke med madlavningen på Deres nye induktionskogeplade i mange år fremover.

Sikker brug af induktionskogepladen

Denne kogeplade er beregnet til brug i private hjem.

Vi forbeholder os retten til at ændre apparatets tekniske, funktions- og designmæssige specifikationer i forbindelse med den konstante tekniske videreudvikling og forbedring af vore produkter.

Denne kogeplade er udelukkende beregnet til tilberedning af mad- og drikkevarer. Den indeholder ingen asbestholdige komponenter.

Det anbefales med jævne mellemrum at kontrollere, at ingen genstande (viskestykke, papir mv.) kan komme til at dække for luftindtaget under kogepladen (se under indbygning).

Sikkerhed med hensyn til KOGEPLADEN

• En føler overvåger hele tiden temperaturen ved kogepladens komponenter. Bliver temperaturen på en komponent for høj, reguleres kogepladens effekt automatisk, så temperaturen falder.
• De behøver blot at tage kogegrejet af kogezonen for øjeblikkeligt at stoppe strømtilførslen. Tryk på sluk-knappen for at slukke kogezonen helt.

Sikkerhed med hensyn til KOGEGREJ

Alle kogezoner er udstyret med en føler, der hele tiden overvåger temperaturen i kogegrejets bund for at undgå en eventuel overhedning, f.eks. hvis gryden er tom.

Sikkerhed med hensyn til METALGENSTANDE

En lille genstand som f.eks. en gaffel, ske eller en ring mv., der ligger alene på kogepladen, registreres ikke som kogegrej. Displayet blinker og der afgives ingen varmeeffekt.

Restvarmeindikator

Efter længere tids brug kan kogezonen være varm i et stykke tid.

Bogstavet "H" vises i displayet, så længe kogezonen er varm. Rør ikke ved den pågældende kogezone.

Automatisk stop

Automatisk stop er et indbygget sikkerhedssystem i kogepladen. Det slukker automatisk for kogezonen, hvis De skulle glemme at slukke den.

Effektindstilling	Kogezonen slukkes automatisk efter
Mellem 1....4	8 timer
Mellem 5....7	2 timer
Mellem 8....Max.	1 time

Bogstaverne A vises i displayet, og kogezonen udsender en række biplyde i ca. 2 minutter. A fortsætter med at lyse, indtil betjeningen for den pågældende kogezone er blevet berørt. Kogepladen udsender 2 biplyde for at bekræfte Deres indstilling.

⚠ Er der installeret en ovn med pyrolyse-selvrens under kogepladen, forhindrer kogepladens termosikringer, at denne kan anvendes, når ovnen er i gang med en pyrolyse.

Sikker brug af induktionskogepladen

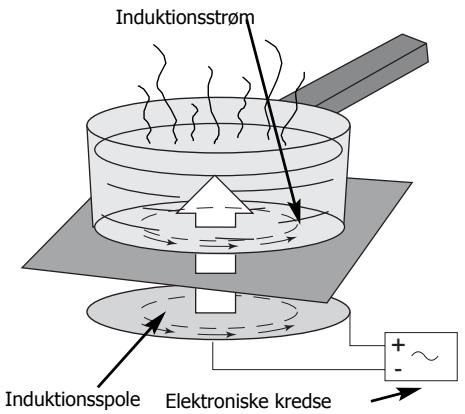

Den såkaldte induktionsstrøm opvarmer kogegrejet, som videregiver varmen til maden i kogegrejet.

Derfor foregår tilberedningen praktisk taget uden energitab mellem induktionskogepladen og madvarerne.

Når kogegrejet tages af kogezonen, afgives der ikke længere nogen varmeeffekt. De skal nu blot trykke på tasten Stop for helt at slukke kogezonen.

Induktionskogepladen giver Dem meget fleksible indstillings- og anvendelsesmuligheder.

Kogepladens funktion er i overensstemmelse med gældende normer for elektromagnetiske forstyrrelser. Induktionskogepladen opfylder således helt alle lovmæssige krav (EU-direktivet 89/336/EØF).

Kogepladen er fremstillet, så den ikke generer andre elektriske apparaters drift i det omfang, at disse overholder kravene i de samme bestemmelser.

Induktionskogepladen frembringer magnetfelter lige omkring kogepladen.

For at der ikke skal opstå interferens mellem kogepladen og en pacemaker, skal pacemakeren være fremstillet i overensstemmelse med den for apparatet gældende lovgivning.

Hvad dette angår, kan vi kun garantere, at vort produkt overholder gældende regler. Med hensyn til om pacemakeren er i overensstemmelse med gældende regler, bedes De kontakte fabrikanten af apparatet eller Deres læge.

I tilfælde af brud, revnedannelse eller revner i glaspladen skal der omgående afbrydes for strømtilførslen. Kontakt Deres forhandler eller vores kundeservice. Kogepladen må ikke benyttes, før glaspladen er blevet udskiftet.

Anvend ikke induktionskogepladen som frastillingsplads.

Brug aldrig stanniol under tilberedning. Sæt aldrig produkter emballeret i stanniol direkte på induktionskogepladen. Stanniol vil smelte og anrette varige skader på kogepladen.

Velegnet kogegrej

Induktionskogepladen kan genkende det meste kogegrej.

Kogegrejstest: Stil gryden eller stegepanden på en kogezone og tænd på position 4. Lyser displayet konstant, er gryden/stegepanden velegnet. Blinker displayet, kan kogegrejet ikke bruges til induktionspladen. De kan også bruge en magnet til at teste kogegrejet. Kan den hænge fast på bunden, er kogegrejet velegnet til induktionskogepladen.

De har sikkert allerede kogegrej, der er velegnet til brug på induktionskogepladen.

De skal helst vælge det tykbundede kogegrej, som sikrer en mere ensartet varmefordeling. For ikke at risikere at ridse glaspladen bør De vælge kogegrej med helt glat bund.

Selv det kogegrej, hvis bund ikke er helt plan, kan bruges på betingelse af, at bunden ikke er deformeret.

Kogegrej mærket med logoet INDUCTION på bunden af kogegrejet eller på emballagen er specielt velegnet til brug med induktionskogepladen og sikrer Dem bedst mulig udnyttelse af kogepladen.

Der følger en liste over velegnet kogegrej med denne vejledning for at hjælpe Dem med at vælge.

- Ikke egnet kogegrej:

Kogegrej af glas, keramik eller ler, af aluminium uden specialbund, af kobber samt en del umagnetisk kogegrej af rustfrit stål.

Kogegrej med en tyk og plan bund sikrer den mest ensartede og optimale varmefordeling.

Brug af kogezonerne i henhold til kogegrejet (model afhængigt)

Stor kogezone

Denne 28 cm store kogezone

• tilpasser sig automatisk kogegrejets størrelse
• giver optimal effekt
• sikrer en perfekt varmefordeling

På grund af den meget store varmeflade kan man på denne kogezone bruge kogegrej med stor bund i stedet for højt kogegrej med lille diameter. Herved fordeles varmen bedre i maden og tilberedningen bliver mere ensartet.

Multifunktionszoner

Til små gryder

∅10 ..... 18 cm

Langsom kogning af f.eks. saucer, creme mv.

: Tilberedning af små : portioner.

Sikker installation af kogepladen

Over et skabs- eller skuffeelement

Skabets tværstykke må ikke blokere for luftudgangen på forsiden. Lav i så fald en skrå udskæring.

3 I tilfælde af længere tids brug af flere kogezoner samtidigt eller ved brug af kogepladen i et varmt klima anbefaler vi at lave huller i siden af skabet foran, så den varme luft lettere kan slippe ud.

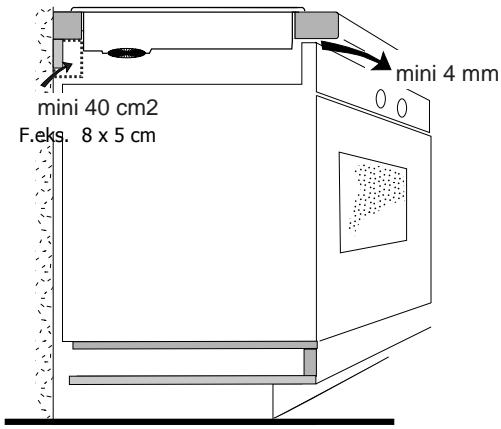

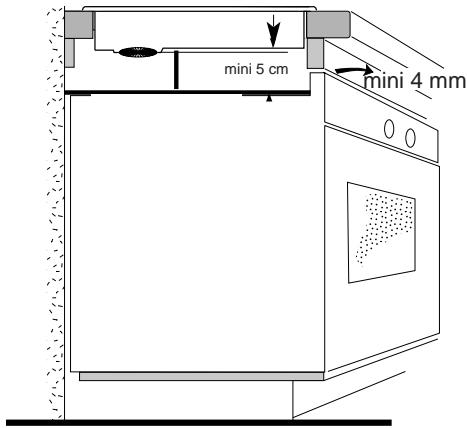

Over en ovn med udluftningsventilator

ØVERSTE eller NEDERSTE position

Over en ovn uden udluftningsventilator

Installeres i NEDERSTE position

Der skal altid sørges for god udluftning til induktionskogepladen.

Luftindtaget gennem risten bag på apparatet må aldrig være tildækket.

Manglende overholdelse af disse anvisninger kan medføre, at kogepladen overhedes. I så fald vil sikkerhedsfunktionen automatisk afbryde kogepladen midlertidigt. Meddelelsen F7 vises i displayet.

Kogepladen må ikke installeres over en vaskemaskine, et køleskab eller en fryser.

Sikker installation af kogepladen

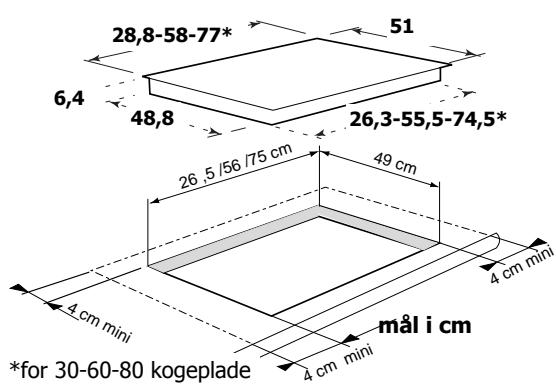

Indbygning

Induktionskogepladen leveres med en tætningsliste, der sikrer, at kogepladen ligger stabilt og tæt i udskæringen. Pas på ikke at beskadige denne liste under indbygningen.

Fastspænd kogepladen ved hjælp af vedlagte clips.

Apparatet bør installeres således, at elstikket altid er tilgængeligt.

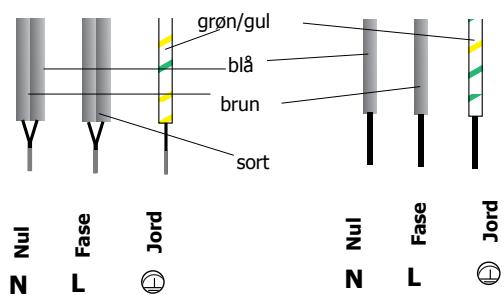

Eltilslutning

Induktionskogepladen skal tilsluttes ledningsnettet med et kabel af typen H 05 VVF med med 3 ledere på 2,5 mm² eller 5 ledere på 1,5 mm² (heraf 1 til jordforbindelsen grøn/gul). Den skal tilsluttes nettet med en afbryder med 3 mm brydeafstand i alle poler. Den skal ekstrabeskyttes jfr. Stærkstrømsreglementet.

Når kogepladen tilsluttes strømforsyningen eller efter en længere strømafbrydelse vises en kode på betjeningspanelet. Den forsvinder automatisk igen efter 30 sekunder eller når De trykker på en vilkårlig tast. Denne visning er helt normal og beregnet for en servicetekniker.

Ved en tilslutning på 400V 2N~ tofaset skal der i tilfælde af driftsforstyrrelser sørges for, at nullederen er korrekt tilsluttet. Disse forholdsregler gælder også for alle andre elektriske apparater.

Er kablet beskadiget, skal det udskiftes af en fagmand.

• 230V enfaset sikring 32A

• 400V 2N~ tofaset sikring 16A

Adskil de 2 faseledninger L1 og L2 før tilslutningen.

7

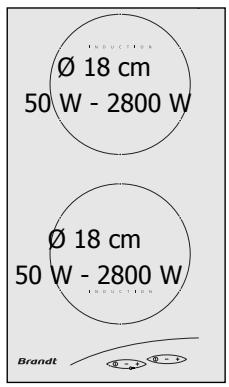

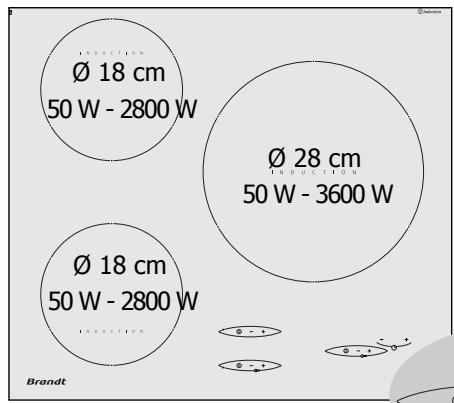

Oversigt over induktionskogepladen

TI 200

TI 210

TI 214

Vejledning i brug af induktionskogepladen

Start/Stop

En biplyd og et blinkende 0 viser, at kogezonen er tændt.

De kan nu indstille den ønskede effekt.

Hvis du ikke foretager nogen indstilling, slukker kogezonen automatisk efter et par sekunder.

Effektindstilling

De bagerste og forreste kogezoner på begge sider har en samlet effekt på 2800 W, som automatisk fordeles mellem de 2 kogezoner.

Derfor vil brug af maksimal varmeeffekt på den ene kogezone medføre, at den anden kogezones varmeeffekt begrænses.

Den sidst foretagne indstilling har altid fortrinsret.

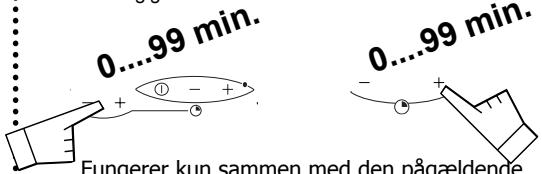

Indstilling af timeren*

: modelafhængigt

Fungerer kun sammen med den pågældende kogezone. Du kan når som helst indstille/ændre tilberedningstiden.

Manuel stop

Automatisk stop

Tryk på en vilkårlig tast for den pågældende kogezone for at slukke biplydene. Ellers slukker de automatisk efter 1 minut.

*modelafhængigt

Børnesikring

Låst

Betjeningspanelet kan låses ved at trykke på + og - samtidigt:

• Når det er slukket (ved rengøring)
• Ved brug (panelet fastlåses og forbliver aktivt på de foretagne indstillinger).

STOP-tasten forbliver dog aktiv, mens panelet er låst, og vil slukke kogezonen, når der trykkes på den. Displayet slukker efter et par sekunder. Det kan reaktiveres ved at trykke på en vilkårlig tast.

Oplåst

Vedligeholdelse af kogepladen

De bør:

Undgå hårde stød med kogegrejet:

Glaspladen er meget hård og modstandsdygtig, men kan dog ikke tåle alt.

Undgå at "skure" kogegrejet henover kogepladen, da det på længere sigt kan ødelægge den glaskeramiske overflade.

Tør altid kogegrejets bund af først.

Der kan hænge små sandkorn fra grøntsager, som kan ridse glaspladen.

Sådanne beskadigelser, der ikke medfører manglende eller fejlagtig drift, er ikke reklamationsberettigede.

Stil kogegrejet midt på kogezonen.

De bør ikke:

Lade køkkengrej af metal, bestik, knive og metalgenstande ligge på pladen. De kan opvarmes, hvis kogezonen ved siden af er i brug.

Opbevar rengøringsmidler eller letantændelige produkter i køkkenskabet under kogepladen.

Lad tomt kogegrej stå på en kogezone.

Opvarm ikke en lukket konservesdåse, da den kan eksplodere. Dette gælder naturligvis alle former for opvarmning.

Stil ikke kogegrej på kant- eller pyntelisten (modelafhængigt).

Når du bruger kogegrej med slip-let belægning, skal du udvise forsigtighed, da for kraftig varme kan ødelægge belægningen.

Kogepladen er let at rengøre. Følg blot nedenstående gode råd:

TYPE SNAVS		FREMGANGSMÅDE		ANBEFALEDEPRODUKTER
Lettere tilsmudsning		Blød det område, der skal rengøres, op med varmt vand. Tør efter.		Blød husholdningssvamp
Fedtpletter, der har været opvarmet		Blød det område, der skal rengøres, op med varmt vand. Brug en speciel skraber til glas og afslut med en blød svamp, der ikke ridser. Tør efter.		Blød husholdningssvamp og speciel glasskraber
Vand- og kalkskjolder		Hæld lidt varm eddike på pletten og lad det trække. Tør efter med en blød klud. Brug et almindeligt rengøringsmiddel.		Specialmiddel til glaskeramiske flader
Overløb af sukker, smeltet stanniol eller plast, der har sat sig fast på pladen		Brug et specialmiddel til glaskeramiske overflader, helst med silikone for at beskytte kogepladen.		Specialprodukt til glaskeramiske flader
	Skuresvamp		Blød husholdningssvamp
Skurepulver		Rengøringscreme

Fejlfinding

Hvis du er i tvivl om, hvorvidt induktionskogepladen fungerer normalt, er det ikke altid ensbetydende med, at der er opstået en fejl.

Kontroller under alle omstændigheder følgende.

KONSTATERET FEJL

Når kogepladen tændes, vises en meddelelse.

Når kogepladen tændes, slår sikringen/HFI fra.

Når kogepladen tændes, virker kun den ene side.

Blæseren kører i nogle minutter, efter at du har slukket for kogepladen.

Glaspladen er altid lun (selv når kogepladen ikke er i brug).

Kogepladen virker ikke. Displayet forbliver slukket.

Kogepladen stopper under brug og udsender biplyde. Displayet viser eller F7.

Displayet viser ← (eller F7).

Kogepladen virker ikke, displayet viser en anden meddelelse.

Displayet fortsætter med at blinke, efter at De har tændt kogezonen.

Kogegrejet larmer under tilberedningen.

De første gange, induktionskogepladen bruges, lugter det.

MULIG ÅRSAG

Det er normalt.

Der er fejl ved tilslutningen.

Der er fejl ved tilslutningen.

Elektronikken skal afkøles.

Elektronikken er spændingsførende ligesom andre elektriske apparater (TV, transformator mv.).

Apparatet er ikke korrekt tilsluttet. Strømforsyningen eller tilslutningen er defekt.

Der er sket overløb, eller der ligger en genstand på betjeningspanelet.

De elektroniske kredse er overhedet.

Der er fejl i de elektroniske kredse.

Kogegrejet er ikke egnet til induktion, eller dets diameter er under 12 cm (10 cm på kogezonen med ∅ 16 cm).

Det skyldes en vibration på grund af den energi, der passerer fra kogepladen til kogegrejet.

Apparatet er nyt.

AFHJÆLPNING

Unødvendigt: se afsnittet Eltilslutning.

Kontroller tilslutningerne.

Unødvendigt, det er normalt.

Unødvendigt, det er normalt.

Undersøg sikringer og hovedafbryder.

Gør pladen ren eller fjern genstanden. Start kogning på ny.

Se afsnittet "Installation af kogepladen".

Se afsnittet "Velegnet kogegrej".

Ved høj varmeeffekt er dette helt normalt for visse typer kogegrej. Der er ingen fare for kogegrejet.

Opvarm alle kogezoner i 1/2 time med en gryde vand.

Ved det mindste brud eller revnedannelse i glaspladen skal De omgående afbryde strømtilførslen til kogepladen og tilkalde vor kundeservice.

	TILBEREDNING	STEGNING		KOGNING/BRUNINGGENOPTAGE KOGNINGJÄVN KOGNING				KOGNINGSMÅKOGNING		HOLDEVARM
		BRINGE I KOG
SUPPER	KLARE SUPPERTYKKE SUPPER		8		7	6	5	4	3	2
FISK	FISK I BOUILLONFROSNE FISK
SAUCER	TYKKE, MELBASEREDEMED SM∅R OG ÅG(BEARNAISE, HOLLANDAISE)
GR∅NTSAGER	JULESALAT, SPINATBÆLGFRUGTERHVIDE KARTOFLERBRASEDE KARTOFLERRÅSTEGTE KARTOFLEROPT∅NING AF GR∅NTSAGER
K∅D	MINDRE K∅DSTYKKERSTEAKSGRILLSTEGNING (ST∅BEJERN)
FRITURE	FROSNE POMMES FRITESFRISKE POMMES FRITES
DIVERSE	MADLAVNING I TRYKKOGERFRUGTMOSPANDEKAGERKAGECREMECHOKOLADESAUCESYLTET∅JMÆLKSPÉJLÆGPASTABABYMAD PÅ GLAS (VANDBAD)GRYDERETTERL∅SE RISRISENGR∅D

Max. varmeeffekt er kun beregnet til stegning og hurtig kogning af vand.

småkogning

kogning

stegning

kogning med låg

læg maden i

Kære kunde!

Vi håber, at brugsvejledningen har besvaret alle Deres spørgsmål, ellers er De velkommen til at kontakte os på nedenstående telefonnumre. Skulle der mod forventning opstå fejl, er det vigtigt, at der kun rekvireres kvalificeret hjælp og kun benyttes originale reservedele. Opgiv altid apparatets fulde type- og ident.nummer ved en reklamation. Oplysningerne findes på apparatets typeskilt.

Inden De tilkalder service, må De kontrollere de fejlmuligheder, De selv kan afhjælpe. Uberettiget tilkald af serviceassistance må De selv betale.

Der er reklamationsret i henhold til købeloven. Denne reklamationsret indskrænker ikke Deres forhandlers ansvar efter købeloven, og en henvendelse til os virker samtidig som reklamation overfor forhandleren.

Købsdatoen skal kunne dokumenteres ved hjælp af faktura/købsnota.

Leverandør:

BRANDT NORDEN A/S

Lollandsgade 4, 6400 Sønderborg

Produktinformation	7342 1810	Salgsafdelingen
Bestilling af lokal servicetekniker	7342 1840	Kundeservice
Bestilling af reservedele	7342 1840	Kundeservice

Fax servicebestilling	7342 1841
Fax reservedelsbestilling	7342 1851

E-mail servicebestilling	[e-mail]
E-mail reservedelsbestilling	[e-mail]
Brandt Norden A/S hjemmeside	www.elcobrandt.dk

Indholdsfortegnelse

Dette kogesæt er beregnet til brug i private hjem.

Bogstavet A vises for den aktuelle varmezone, og kogesættet afgiver et lydsignal i ca. 2 minutter. Bogstavet A vises, indtil du rører ved en af betjeningsknapperne til den pågældende zone. Kogesættet afgiver derefter to lydsignaler for at bekræfte din handling.

Denne kogezone på 28 cm:

Kogesættet må ikke monteres over en vaskemaskine, et køleskab eller en fryser.

Et lydsignal og en blinkende 0 viser, at den pågældende zone er tændt.

Derefter kan du vælge den ønskede effekt.

Virker, når de pågældende kogezoner er i funktion. Du kan ændre tilberedningstid og andre tider.

manuel stop

automatisk stop

Hvis du vil stoppe lydsignalet, skal du trykke på en af betjeningsknapperne i den pågældende kogezone. Som standard stopper det efter ca. 1 minut.

*afhængig af model

Børnesikring

Låst

Betjeningsorganene kan låses:

Glassflaten er meget bestandig, men ikke uknuselig.

induktionsmatlagning om de klarat kokkärlstestet.
