BRUGSANVISNING HLR65X1N BRANDT

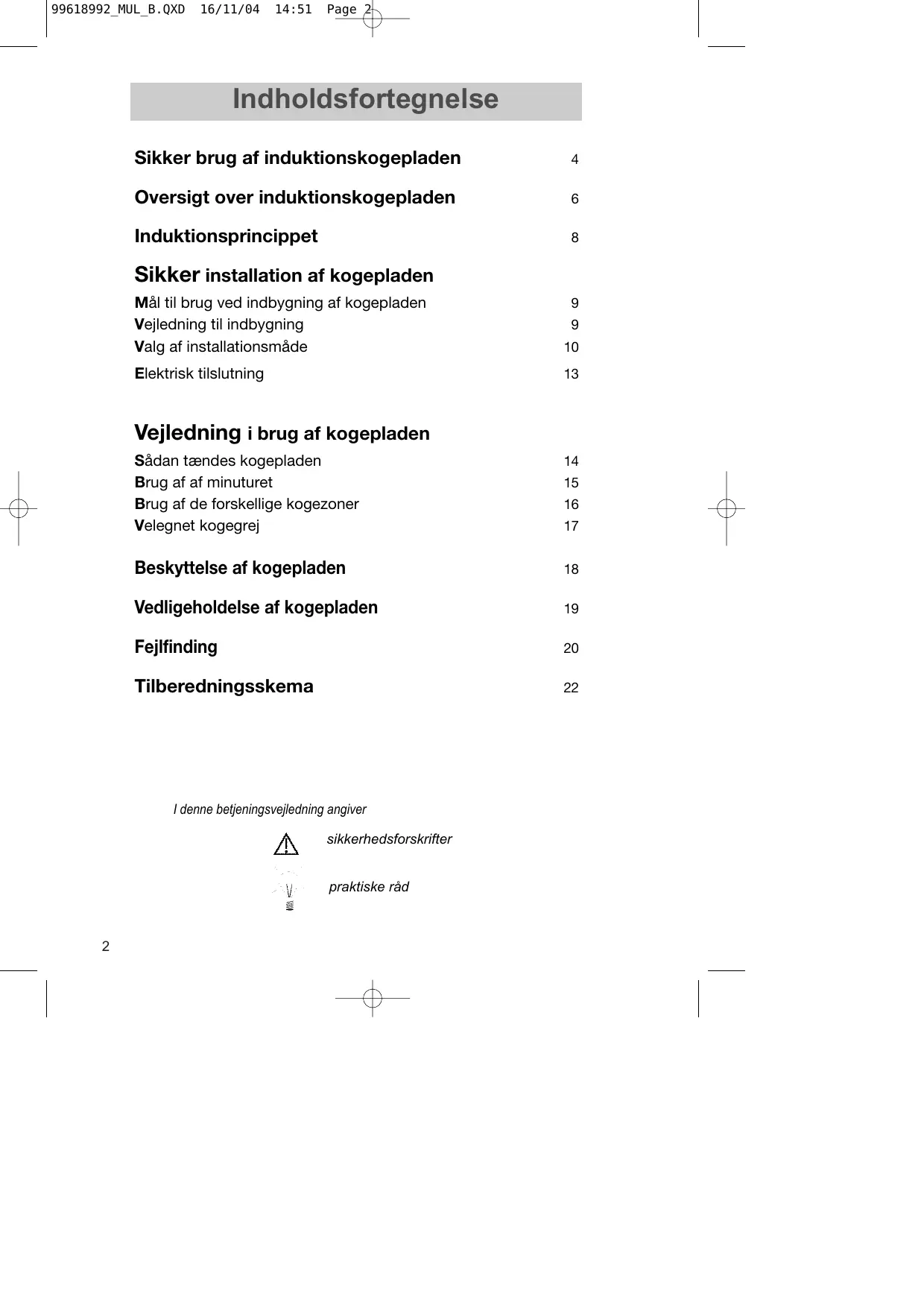

16/11/04 14:51 Page 2 Indholdsfortegnelse Sikker brug af induktionskogepladen

Oversigt over induktionskogepladen

Sikker installation af kogepladen Mål til brug ved indbygning af kogepladen Vejledning til indbygning Valg af installationsmåde

Vejledning i brug af kogepladen Sådan tændes kogepladen Brug af af minuturet Brug af de forskellige kogezoner Velegnet kogegrej

Beskyttelse af kogepladen

Vedligeholdelse af kogepladen

I denne betjeningsvejledning angiver sikkerhedsforskrifter praktiske råd

16/11/04 14:51 Page 3 Kære kunde Tak fordi De har valgt et apparat af vort mærke! Apparatet er et resultat af vort forskningsarbejde, og vi håber, at det opfylder Deres krav til kvalitet, komfort og vellykket madlavning. Vi anbefaler, at De nøje læser denne betjeningsvejledning for hurtigt at få fuldt udbytte af Deres nye apparat. Betjeningsvejledningen indeholder vigtige oplysninger om sikkerhed, installation, brug og vedligeholdelse af apparatet. Den kan indeholde instruktioner, som ikke gælder for dette apparat, da ikke alle funktioner findes på alle modeller i produktserien. Vi takker for den tillid, De har vist os, og ønsker Dem held og lykke med madlavningen og Deres nye apparat i mange år fremover.

16/11/04 14:51 Page 4 Sikker brug af induktionskogepladen Sikker brug af kogepladen KOGEGREJ Denne kogeplade er beregnet til brug i private hjem. Vi forbeholder os retten til at ændre apparatets tekniske, funktions- og designmæssige specifikationer i forbindelse med den konstante tekniske videreudvikling forbedringen af vore produkter. Denne kogeplade er udelukkende beregnet til tilberedning af mad- og drikkevarer. Den indeholder ingen asbestholdige komponenter. Alle kogezoner er udstyret med en føler, der hele tiden overvåger temperaturen på kogegrejets bund for at undgå eventuel overophedning, f.eks. hvis gryden er tom. De bør med jævne mellemrum kontrollere, at ingen genstande (viskestykke, papir mv.) dækker luftindtaget under kogepladen (se under indbygning). Sikkerhed med hensyn til METALGENSTANDE En lille genstand som f.eks. en gaffel, en ske eller en ring mv., der ligger alene på kogepladen, registreres ikke som kogegrej. Display blinker og der afgives ingen varmeeffekt. nmoins être confortés sur la de votre stimulateur, Sikkerhed med hensyn til KOGEPLADEN En føler overvåger hele tiden temperaturen på kogepladens komponenter. Hvis temperaturen på en komponent bliver for høj, formindskes den varmeeffekt automatisk, som kogepladen udsender. Sikkerhed med hensyn til Er der installeret en ovn under kogepladen (se under muligheder for indbygning), forhindrer kogepladens termosikringer, at den kan anvendes samtidig med ovnen, hvis denne står på pyrolyse.

16/11/04 14:51 Page 5 Sikker brug af induktionskogepladen Til bærere af pacemakere og aktive implantater: Kogepladens funktion

overensstemmelse med gældende normer for elektromagnetiske forstyrrelser. Induktionskogepladen opfylder således helt alle lovmæssige krav (EU-direktivet 89/336/EØF). Kogepladen er fremstillet, så den ikke generer andre elektriske apparaters drift i det omfang, at disse overholder kravene i de samme bestemmelser. For at der ikke skal opstå interferens mellem kogepladen og en pacemaker, skal pacemakeren være fremstillet i overensstemmelse med den for apparatet gældende lovgivning. Hvad dette angår, kan vi kun garantere, at vort produkt overholder gældende regler. Med hensyn til om pacemakeren er i overensstemmelse med gældende regler, bedes De kontakte fabrikanten af apparatet eller Deres læge. Induktionskogepladen frembringer magnetfelter lige omkring kogepladen. I tilfælde af brud, revnedannelse eller revner i glaspladen skal der omgående afbrydes for strømtilførslen. Kontakt Deres forhandler eller vor serviceafdeling. Kogepladen må ikke benyttes, før glaspladen er blevet udskiftet. Brug aldrig stanniol under tilberedning. Sæt aldrig produkter emballeret i stanniol direkte på induktionskogepladen. Stanniol vil smelte og anrette varige skader på kogepladen.

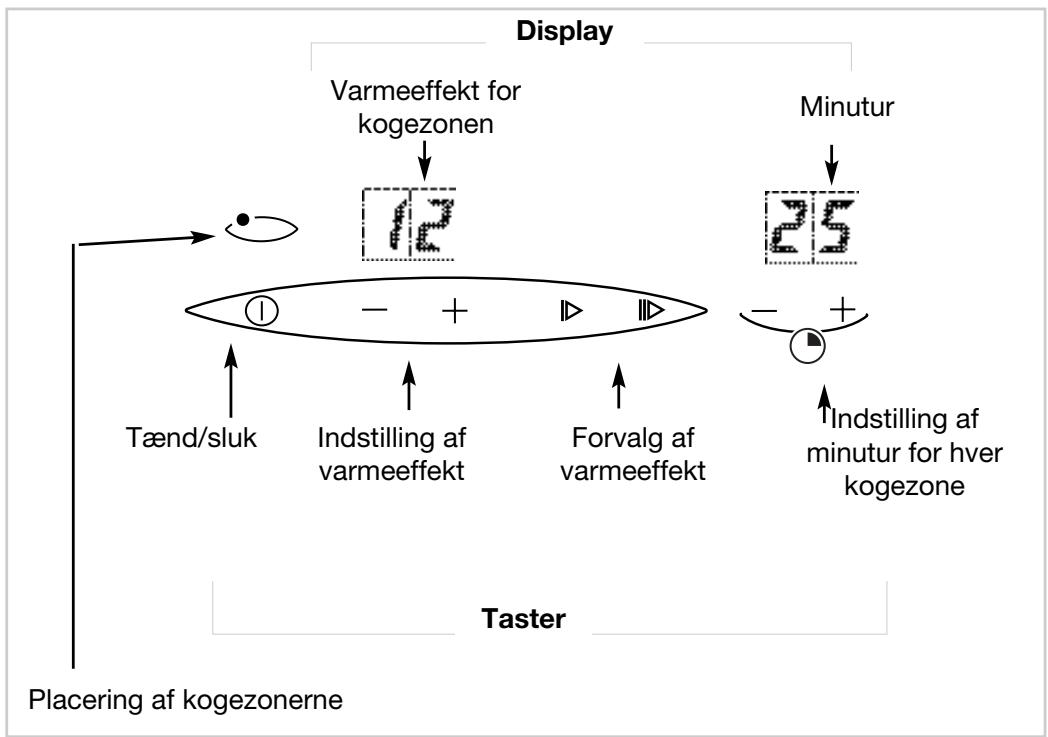

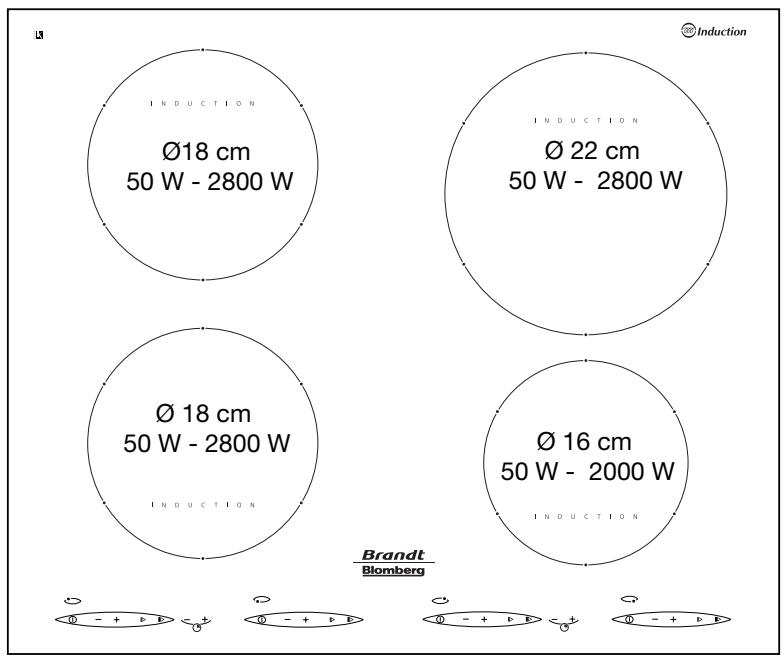

Oversigt over induktionskogepladen Ø 22 cm 50 W - 2800 W Ø18 cm 50 W - 2800 W Ø 18 cm 50 W - 2800 W Ø 16 cm 50 W - 2000 W Display Varmeeffekt for kogezonen Tænd/sluk Indstilling af varmeeffekt Minutur Forvalg af varmeeffekt Taster Placering af kogezonerne

Indstilling af minutur for hver kogezone

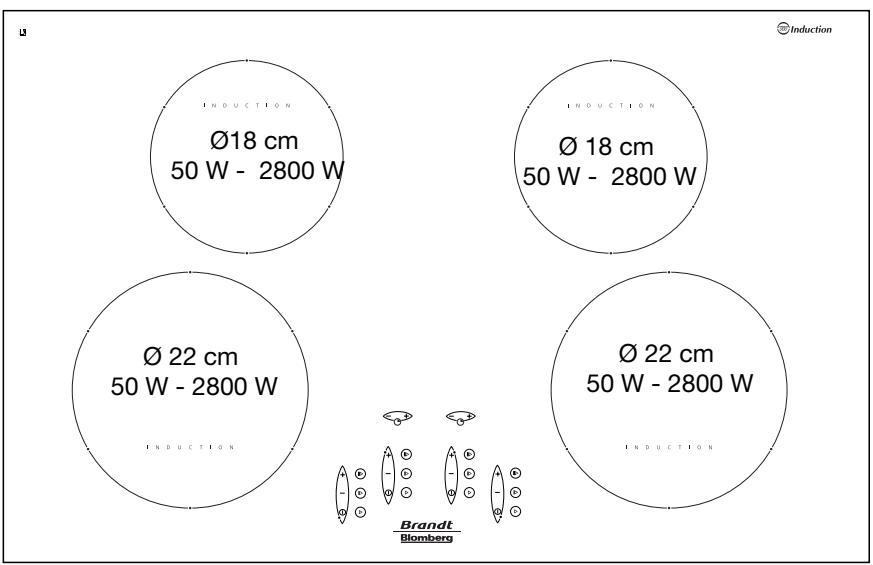

Oversigt over induktionskogepladen Ø18 cm 50 W - 2800 W Ø 22 cm 50 W - 2800 W Ø 18 cm 50 W - 2800 W Ø 22 cm 50 W - 2800 W Minutur Indstilling af minutur for hver kogezone Placering af kogezonerne Indstilling af varmeeffekt Display Varmeeffekt for kogezonen Forvalg af varmeeffekt Tænd/sluk

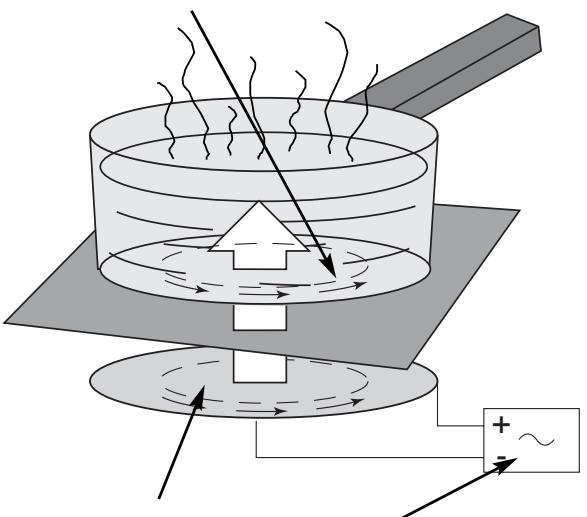

16/11/04 14:51 Page 8 Induktionsprincippet induktionsstrøm

• Ved hjælp af funktionstasterne kan De betjene de enkelte kogezoner.
• Princippet: Den såkaldte induktionsstrøm opvarmer kogegrejet*, som videregiver varmen til maden i kogegrejet. Derfor foregår tilberedningen praktisk taget uden energitab mellem induktionskogepladen og madvarerne. Når kogegrejet tages af induktionskogepladen, afgives der ikke længere nogen varmeeffekt. De skal nu blot trykke på tasten Stop for helt at slukke kogezonen.

• Induktionskogepladen giver Dem meget fleksible indstillings- og anvendelsesmuligheder. Den sikrer bedst mulig tilberedning af alle retter takket være den elektroniske kreds. Se også afsnittet Valg af velegnet kogegrej

16/11/04 14:51 Page 9 Sikker installation af induktionskogepladen Mål for indbygning af kogepladen Bredde i cm

Udskæringsmål Dybde i cm 75*

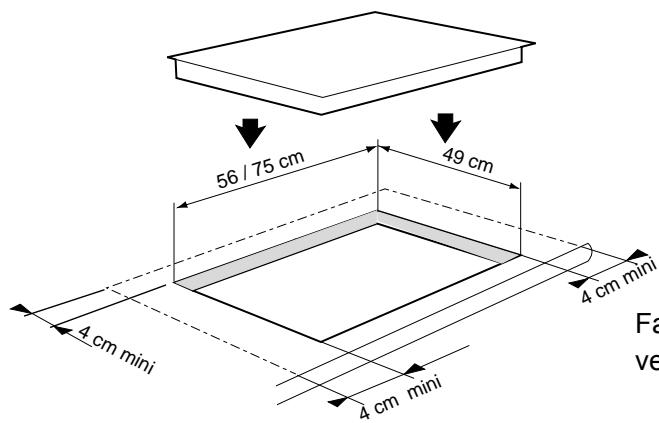

• model 800 Vejledning til indbygning af kogepladen 56 / 49 c

min Lav en udskæring i bordpladen med de rigtige mål. De min. 4 cm skal måles fra bagvæg og/eller sidevægge. min Fastspænd kogepladen ved hjælp af clipsene. Induktionskogepladen leveres med en tætningsliste, der sikrer, at kogepladen sidder stabilt og tæt i udskæringen. Pas på ikke at beskadige denne liste under indbygningen. Beskyttelse af udskæringerne: De træfiberplader, der bruges til bordplader, svulmer ret hurtigt op, når de bliver fugtige. Påfør lak eller lim på udskæringskanten for at beskytte mod damp eller kondensvand, som kan dannes under bordpladen.

16/11/04 14:51 Page 10 Sikker installation af induktionskogepladen Valg af installationsmåde Afhængigt af køkkenets indretning kan De installere kogepladen:

Over et skabs- eller skuffeelement

Over en ovn af mærket Brandt/Blomberg

Over en ovn af et andet mærke Der skal altid sørges for god udluftning til induktionskogepladen. Luftindtaget gennem risten bag på apparatet må aldrig være tildækket. Manglende overholdelse af disse anvisninger kan medføre, at kogepladen bliver overophedet. I så fald vil sikkerhedsfunktion automatisk afbryde kogepladen midlertidigt. Meddelelsen F7 vises i display. Kogepladen må ikke installeres over en vaskemaskine, et køleskab eller en fryser. Hvis kablet er beskadiget, skal det udskiftes af en autoriseret fagmand for at undgå skader på personer/apparatet.

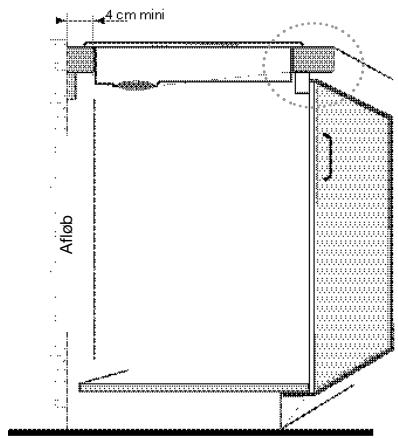

16/11/04 14:52 Page 11 Sikker installation af induktionskogepladen Kogepladen installeres over et skabs- eller skuffeelement Kogeplade med luftudgang på frontsiden under kogepladen. Afløb

1 Hvis skabselementet har et lille tværstykke, skal der ikke tages specielle forholdsregler. 2 Hvis skabselementet har et rektangulært tværstykke eller en lukket overside, skal der laves en skrå udskæring for at frigøre luftudgangen. 3 I tilfælde af længere tids brug af flere kogezoner samtidig eller ved brug af kogepladen i varmt klima anbefales det at lave åbninger i siden af elementet foran, så den varme luft lettere kan ledes væk.

16/11/04 14:52 Page 12 Sikker installation af induktionskogepladen ● Induktionskogepladen installeres over en ovn af mærket Brandt/Blomberg I dette tilfælde kan De indbygge kogepladen direkte i en bordplade oven over ovnen af mærket BRANDT/BLOMBERG. grund denne ovns ventilationssystem kan den installeres i øverste position. Afmonter tværstykket foran på indbygningselementet for at frigøre en passage på mindst 4 mm. Udskær i højre eller venstre sidevæg af ovnens indbygningselement et luftindtag på 40 cm2. Eksempel: Luftindtag i venstre side bag på 8 x 5 cm F.eks. 8 x 5 cm Ovn installeret i ØVERSTE position Kogepladens termosikringer forhindrer, at den kan anvendes samtidig med, at ovnen er indstillet på pyrolyse.

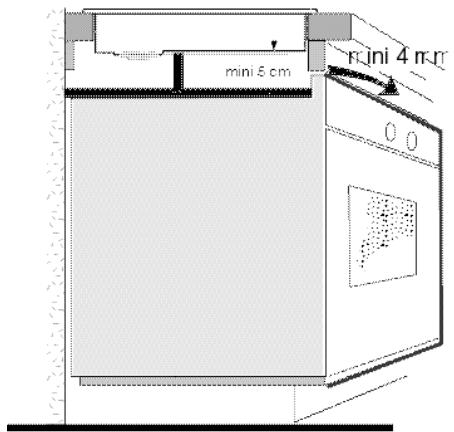

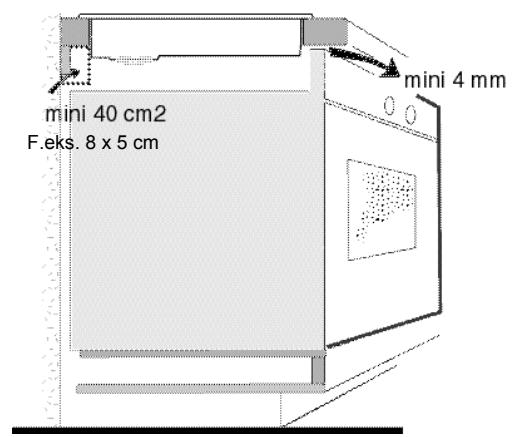

Induktionskogepladen installeres over en ovn af et andet mærke Det er påkrævet, at De installerer et isoleringskit (75 x 1652) mellem ovnen og kogepladen. Dette kit kan købes hos forhandlerens serviceafdeling. Frigør en passage på mindst 4 mm. Denne opstilling begrænser installationen af ovnen til nederste position i køkkenelementet. Ovnen er installeret i NEDERSTE position

16/11/04 14:52 Page 13 Sikker installation af den glaskeramiske kogeplade Elektrisk tilslutning

Induktionskogepladen skal tilsluttes ledningsnettet ved hjælp af en ledning af typen H05 RRF med 3 ledere 2,5 mm² eller ledere på 1,5 mm² (heraf 1 til jordforbindelsen gul/grøn). Den skal tilsluttes en afbryder med 3 mm brydeafstand i alle poler.

Sikringen skal være på 32 A

Sikringen skal være på 16 A Apparatet skal installeres således, at elstikket altid er tilgængeligt. - Når kogepladen tilsluttes strømforsyningen eller efter en længere strømafbrydelse vises en kode på betjeningspanelet. Den forsvinder automatisk igen efter 30 sekunder, eller når De trykker på en vilkårlig tast. Denne visning er helt normal og beregnet for en servicetekniker. Ved en tilslutning på 400V 2N~ tofaset skal der i tilfælde af driftsforstyrrelser sørges for, at nullederen er korrekt tilsluttet. Disse forholdsregler gælder også for alle andre elektriske apparater.

16/11/04 14:52 Page 14 Vejledning i brug af kogepladen Sådan tændes kogepladen Stil kogegrejet midt på kogezonen. Funktionstasterne betjenes ved at trykke på dem med en finger. HFR 65 Find de taster på betjeningspanelet, som svarer til den kogezone, De vil benytte. Tryk på tasten Tænd/sluk. Displayet blinker og viser 0. Indstil den ønskede varmeeffekt. Hvis De ikke vælgerr en varmeeffekt, annulleres betjeningen automatisk efter nogle sekunder.

Indstilling af varmeeffekt Der er to muligheder: Hold fingeren på tasten + eller for at indstille varmeeffekten manuelt. Tryk på følgende taster for at forvælge en varmeeffekt: varme eller

Slukning af kogezoner Kogezonerne kan slukkes enkeltvis ved hjælp af tasterne M/A.

16/11/04 14:52 Page 15 Vejledning i brug af kogepladen Brug af minuturet De bagerste kogezoner er udstyret med et minutur (maks. varighed 99 minutter). Minuturene virker kun sammen med de tilsvarende kogezoner. Tryk på tasten + eller - for at tænde minuturet. Så snart De trykker på denne tast, tænder uret, og varigheden (i minutter) vises i display Hold fingeren på tasten, indtil den ønskede varighed vises.

NB! Display viser den resterende tilberedningstid. Når tiden er gået, slukker kogezonen. Et 0 blinker i den pågældende zone, og kogepladen udsender en biplyd. Sluk biplyden ved at trykke på en vilkårlig betjeningstast for den pågældende kogezone. Ellers slukker biplyden automatisk efter ca. 1 min. Ændre tilberedningstiden De kan når som helst ændre tilberedningstiden ved at trykke på tasten + eller - for minuturet.

Slukke minuturet under en tilberedning Tryk på tasten - på minuturet, indtil 0 vises, for at slukke det. Kogezonen fortsætter herefter med at fungere uden minuturet.

Kogezonerne kan til hver en tid bruges uden minuturet.

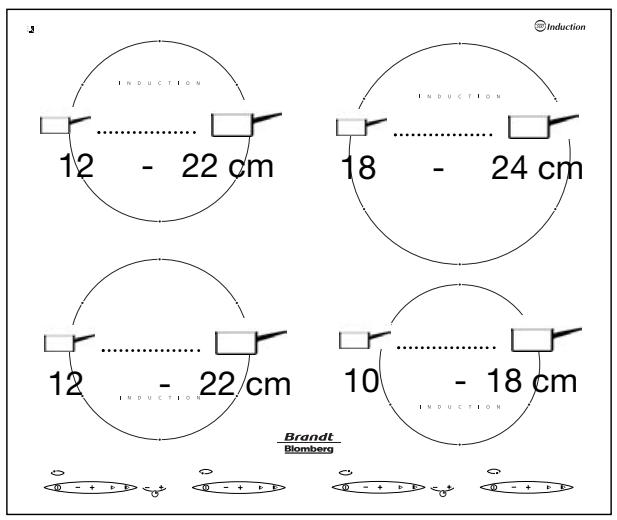

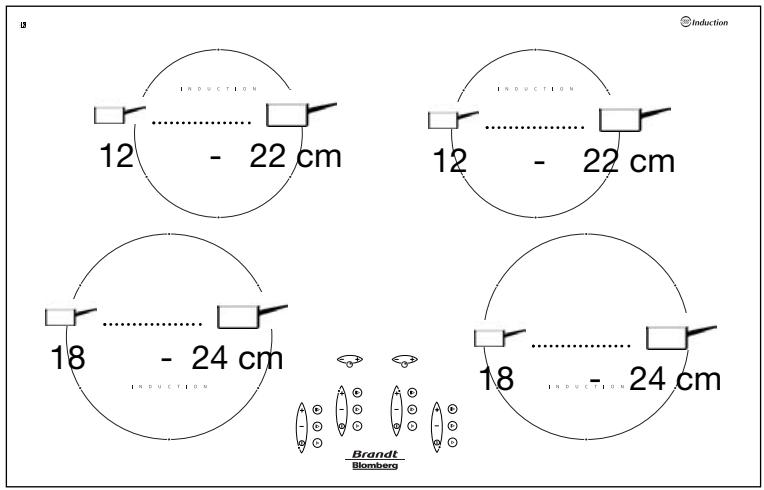

16/11/04 14:52 Page 16 Vejledning i brug af kogepladen Brug af de forskellige kogezoner Af hensyn til brugervenligheden har Brandt/Blomberg designet kogepladen med kogezoner, der er tilpasset Deres behov.

Brug kogegrej i henhold til kogezonernes størrelse

16/11/04 14:52 Page 17 Vejledning i brug af kogepladen Valg af velegnet kogegrej? Induktionskogepladen kan genkende det meste kogegrej. Kogegrejstest: Stil gryden eller stegepanden på en kogezone, og tænd på position 4. Lyser displayet konstant, er gryden/stegepanden velegnet. Blinker displayet, kan kogegrejet ikke bruges til induktionskogepladen. De kan også bruge en magnet til at teste kogegrejet. Kan den hænge fast på bunden, er kogegrejet velegnet til induktionskogepladen. De har sikkert allerede kogegrej, der er velegnet til brug på induktionskogepladen.

• Kogegrej i rustfrit stål med sandwichbund, som skal være magnetisk.
• Aluminiumsgrej med specialbund.
• Emaljeret stålkogegrej eller støbejernskogegrej. Kogegrej med en tyk og plan bund sikrer den mest ensartede og optimale varmefordeling. Hvis De vælger kogegrej med logoet for induktion på bunden af kogegrejet eller på emballagen, er De sikker på, at det passer til brug med induktionskogepladen ved normal anvendelse. Der følger en liste over velegnet køkkengrej med denne vejledning for at hjælpe Dem med at vælge.
• IKKE EGNET KOGEGREJ! Kogegrej i glas, keramik eller ler, i aluminium uden specialbund, i kobber samt en del umagnetisk kogegrej i rustfrit stål. De skal helst vælge de tykbundede, som sikrer en mere ensartet varmefordeling. For ikke at risikere at ridse glaspladen bør De vælge kogegrej med helt glat bund. Selv det kogegrej, hvis bund ikke er helt plan, kan bruges på betingelse af, at bunden ikke er deformeret.

16/11/04 14:52 Page 18 Beskyttelse af kogepladen

De bør: Undgå hårde stød med kogegrejet. Glasoverfladen er meget hård og modstandsdygtig, men kan dog ikke tåle alt. Undgå at “skure” kogegrejet henover kogepladen, da det på længere sigt kan ødelægge den glaskeramiske overflade. Tør altid kogegrejets bund af først. Der kan hænge små sandkorn fra grøntsager, som kan ridse kogepladen. Sådanne beskadigelser, der ikke medfører manglende eller fejlagtig drift, er ikke dækket af garantien. Stil kogegrejet midt på kogezonen. Når De bruger kogegrej med slip-let belægning (af typen teflon) uden brug af eller kun med meget lidt fedtstof, skal kogegrejet forvarmes på position 7 eller 8 et øjeblik. Brug aldrig maksimal varmeeffekt: De risikerer at ødelægge kogegrejet.

De bør ikke: Lade kogegrej i metal, bestik, knive og metalgenstande ligge på pladen. De kan opvarmes, hvis kogezonen ved siden af er i brug. Opbevare R ENGØRINGSMIDLER eller LETANTÆNDELIGE PRODUKTER i køkkenelementet under kogepladen. Lade tomt kogegrej stå på en kogezone. Opvarme en lukket konservesdåse, da den kan eksplodere. Dette gælder naturligvis alle former for tilberedning. Stil ikke kogegrej på kant- eller pyntelisten. Brug ikke kogepladen som frastillingsplads. Når elektriske småapparater tilsluttes et netstik i nærheden af kogepladen, skal det sikres, at netledningen ikke kan komme i berøring med kogezonerne.

16/11/04 14:52 Page 19 Vedligeholdelse af kogepladen Kogepladen er let at rengøre. Følg nedenstående gode råd: TYPE TILSMUDSNING

ANVEND DISSE PRODUKTER Let tilsmudsning Blød det område, der skal rengøres, op med varmt vand. Tør efter. Blød husholdningssvamp Fedtpletter, der har været opvarmet Blød det område, der skal rengøres, op med varmt vand. Brug en speciel skraber til glas og afslut med en blød svamp, der ikke ridser. Tør efter. Blød husholdningssvamp Speciel glasskraber Vand- og kalkskjolder - Hæld lidt varm eddike på pletten, og lad det trække. Tør efter med en blød klud. - Brug et almindeligt rengøringsmiddel. Specialmiddel til glaskeramiske flader Overløb af sukker, smeltet aluminium eller plast, der har sat sig fast på kogepladen - Brug et specialmiddel til glaskeramiske overflader, helst med silikone for at beskytte kogepladen. Specialprodukt til glaskeramiske flader Blød husholdningssvamp Skurepulver Skuresvamp Rengøringscreme

16/11/04 14:52 Page 20 Fejlfinding Er De i tvivl, om induktionskogepladen fungerer normalt, er dette ikke altid ensbetydende med, at der er opstået en fejl. Kontroller under alle omstændigheder følgende. FEJL Blæseren kører i nogle minutter, efter at De har slukket kogepladen. Glaspladen er altid lun (selv når kogepladen ikke er i brug). Kogepladen udsender en kliklyd. Når kogepladen tændes, slår afbryderen fra. MULIGE ÅRSAGER Elektronikken skal afkøles. Elektronikken er spændingsførende ligesom andre elektriske apparater ( TV, transformator, mv). Det skyldes effektfordeling mellem kogezonerne. Der er fejl ved tilslutningen. AFHJÆLPNING Unødvendigt - dette er normalt. Unødvendigt - dette er normalt. Unødvendigt - dette er normalt. Kontroller tilslutningerne. Når kogepladen tændes, virker kun den ene side. Der er fejl ved tilslutningen. Når kogepladen tændes, vises en meddelelse. Det er normalt. Unødvendigt, se afsnittet Eltilslutning. Kogepladen virker ikke. Display forbliver slukket. Apparatet er ikke korrekt tilsluttet. Strømforsyningen eller tilslutningen er defekt. Undersøg sikringer og hovedafbryder. Kogepladen stopper under brug, og udsender biplyde. - Der er sket overløb eller der ligger en genstand på betjeningspanelet. Gør pladen ren eller fjern genstanden. Start kogningen påny. Lad kogepladen afkøle. Tryk på Tænd/Slukknappen, og vælg en varmeeffekt (visningen af F 7 slukker). Kogepladen kan nu anvendes igen, MEN kontroller indbygningen. Hvis meddelelsen F 7 stadig vises, er kogepladen stadig for varm. Prøv igen senere, og kontakt serviceafdelingen, hvis blæseren ikke virker. Timeren viser F7 De elektroniske kredse er overophedet. Kogepladen virker ikke. Timeren viser en anden meddelelse. De elektroniske kreds e er defekte. Tilkald Blomberg service. Kogegrejet larmer under tilberedningen. Det skyldes en vibration på grund af den energi, der passerer fra kogepladen til kogegrejet. Ved stærk varmeeffekt er dette helt normalt for visse typer kogegrej. Der er ingen fare for kogepladen. De første gange induktionskogepladen bruges, lugter det. Apparatet er nyt. Opvarm alle kogezoner i 0,5 time med en gryde, der er fuld af vand.

16/11/04 14:52 Page 21 Tilberedning Eksemplerne i skemaet er kun retningsgivende. Husk, at indstillingerne 12 og 11 giver maksimal varmeeffekt og er forbeholdt friturestegning og hurtig opvarmning til kogepunktet. Nedenstående symboler, der er anvendt i skemaet, hjælper Dem med at opnå den bedst mulige tilberedning. Kogning med låg Læg maden i Koge eller stege Tilberedning ved kraftig varme Tilberedning ved svag varme

16/11/04 14:52 Page 23 Kære kunde! Vi håber, at brugsvejledningen har besvaret alle Deres spørgsmål, ellers er De velkommen til at kontakte os på nedenstående telefonnumre. Skulle der mod forventning opstå fejl, er det vigtigt, at der kun rekvireres kvalificeret hjælp og kun benyttes originale reservedele. Opgiv altid apparatets fulde type- og ident.nummer ved en reklamation. Oplysningerne findes på apparatets typeskilt. Inden De tilkalder service, må De kontrollere de fejlmuligheder, De selv kan afhjælpe. Uberettiget tilkald af serviceassistance må De selv betale. Der er reklamationsret i henhold til købeloven. Denne reklamationsret indskrænker ikke Deres forhandlers ansvar efter købeloven, og en henvendelse til os virker samtidig som reklamation overfor forhandleren. Købsdatoen skal kunne dokumenteres ved hjælp af faktura/købsnota.
