| Produkttype | Induktionskogeplade |
| Mærke | BRANDT |
| Model | TI316BN1 |
| Antal kogezoner | 4 |
| Kogezoner | Venstre foran: Ø16 cm, 50 - 2200 W Højre foran: Ø18 cm, 50 - 2800 W Venstre bag: Ø18 cm, 50 - 2800 W Højre bag: Ø21 cm, 50 - 3100 W |
| Samlet effekt | 7,2 kW |
| Strømforsyning | Enfaset 220-240 V / 32 A eller trefaset 400 V 2N / 16 A |
| Strømkabel | H05VV-F 1,5 mm² (3 eller 5 ledere) |
| Mål (B x D x H) | 77 x 51 x 6,4 cm (approximative) |
| Betjeningstype | Touch |
| Antal effekttrin | 12 (fra 1 til 12, plus maks. position) |
| Overflademateriale | Glaskeramik |
| Display | Digital (LED) |
| Timerfunktion | Ja, pr. kogezone |
| Sikkerhed | Børnesikring, automatisk grydedetektion, indikator for restvarme (H), automatisk slukning (AS), overophedningsbeskyttelse, beskyttelse mod små genstande, beskyttelse mod overkog |
| Funktioner | Timer, automatisk slukning, grydedetektion, effektstyring |
| Vedligeholdelse | Rengøring med svamp, keramisk skraber, specialrengøringsmiddel; brug ikke damprenser |
| Installation | Kræver ventilation, mindst 4 cm mellem pladen og møblerne |
Ofte stillede spørgsmål - TI316BN1 BRANDT
Brugerspørgsmål om TI316BN1 BRANDT
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kogeplade i PDF-format gratis! Find din vejledning TI316BN1 - BRANDT og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. TI316BN1 af mærket BRANDT.
BRUGSANVISNING TI316BN1 BRANDT
Beskyttelse ved overkok
Bokstaven AS vises for den aktuelle varmesonen, og koketoppen avgir et lydsignal i ca. 2 minutter. Bokstaven AS vises helt til du berører en av betjeningsorganene til den aktuelle sonen. Koketoppen vil da avgi to lydsignaler som bekrefter handlingen din.
| Forbrukt effekt | Varmesonenslokker automatisketter |
| Mellom 1....7 | 8 timer |
| Mellom 8....11 | 2 timer |
| Mellom 12....max | 1 time |
Hvis displayet lyser vedvarende, er karet kompatibelt.
Koketoppen er utstyrt med en barnesikring som sperrer apparatet:
Hvordan virker sikringen?
- Knappene (- +) for sikringen er plassert rett over en liten lås (eller en nøkkel).
- Trykk inn disse knappene samtidig (- +) helt til eller
yser opp.
Hvordan oppheve sikringen?
Trykk på (- +) samtidig helt til signalet på displayet slukker.
Denne koketoppen er beregnet på bruk i private hjem.

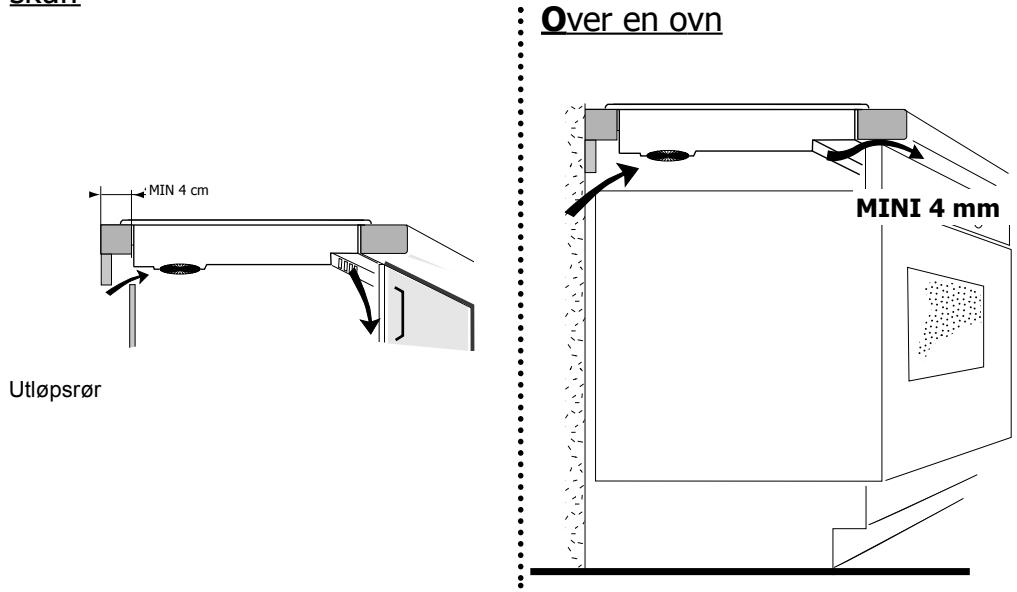

Over et møbel med dør eller skuff
Et lydsignal 0 viser at den aktuelle sonen er tent.
Deretter kan du velge ønsket effekt.
Glassflaten er meget bestandig, men ikke uknuselig.
induktionsmatlagning om de klarat kokkärlstestet.
Sikker brug af induktionskogepladen......41
Velegnet kogegrej....44
Sikker installation af kogepladen....45
Vejledning i brug af kogepladen....47
Vedligeholdelse af kogepladen....51
Tilberedningsskema....52
I denne vejledning angiver
sikkerhedsforeskrifter
praktiske råd
Kære kunde,
Tak fordi De har valgt et apparat af vort mærke.
Apparatet er et resultat af vort forskningsarbejde, og vi håber, at det opfylder Deres krav til kvalitet, komfort og vellykket madlavning.
Vi anbefaler, at De nøje læser denne brugsvejledning for hurtigt at få det fulde udbytte af Deres nye kogeplade. Brugsvejledningen indeholder vigtige oplysninger om sikkerhed, installation, brug og vedligeholdelse af kogepladen.
Vejledningen kan indeholde instruktioner, som ikke gælder for denne kogeplade, da ikke alle funktioner findes på alle modeller i produktserien. Vi takker for den tillid, De har vist os, og ønsker Dem held og lykke med madlavningen på Deres nye induktionskogeplade i mange år fremover.
Sikker brug af kogepladen
for kogegrejet
for kogepladen
Overhedningssikring
- Alle kogezoner er udstyret med en føler, der hele tiden overvåger temperaturen i kogegrejets bund for at undgå en eventuel overhedning, f.eks. hvis gryden er tom.
- En føler overvåger hele tiden temperaturen ved kogepladens komponenter. Bliver temperaturen på en komponent for høj, reguleres kogepladens effekt automatisk, så temperaturen falder.
Beskyttelse i tilfælde af overkogning
En slukning af kogepladerne, en særlig besked på displayet (se symbolet ved siden af) og en biplyd * kan udløses i følgende 3 tilfælde:
• Overkogning ud over indstillingstasterne.
- Anbringelsen af en våd klud på tasterne.
- Anbringelsen af en metalgenstand på indstillingstasterne.
Genstanden rengøres eller fjernes, og kogningen startes igen.
* afhængigt af modellen
Restvarmeindikator
Efter længere tids brug kan kogezonen være varm i et stykke tid.
Bogstavet "H" vises i displayet, så længe kogezonen er varm. Rør ikke ved den pågældende kogestone.
AS
Auto-Stop system
Funktionen "Auto-Stop" træder automatisk i kraft, hvis brugeren glemmer at slukke for sin tilberedning.
Bogstavet AS vises i display og kogepladen udsender en række biplyde i 2 minutter. Bogstavet AS slukker, når De rører ved en vilkårlig knap på panelet. Kogepladen udsender 2 biplyde for at bekræfte indstillingen.
| Effekt indstilling | Automatiskstop efter | |
| Mellem | 1....7 | 8 timer |
| Mellem | 8....11 | 2 timer |
| Mellem | 12..max | 1 timer |
Børnesikring
ogepladen er forsynet med en børnesikring, der gør det muligt at låse betjeningen:
- enten i slukket tilstand (rengøring)
- eller under tilberedningen (de igangværende operationer fortsættes, og de viste indstillinger forbliver aktive).
Af sikkerhedsgrunde kan kun Stop tasten stadig anvendes i dette tilfælde.
Husk at låse op, inden betjeningen skal bruges igen.
Låsning
- Find de særlige låsetaster (- +) der sidder over en hængelås (eller en nøgle).
- Tryk samtidig på begge disse taster (- +) indtil symbolet eller vises.
Låsesymbolet slukkes efter et par sekunder. Hvis der trykkes på en tast, tændes det igen.
Oplåsning
Automatisk detektion af kogegrej
Induktionskogepladen er i stand til at genkende det meste kogegrej.
- Test af kogegrej: Anbring dit kogegrej på en kogezone på indstillingen 4.
Hvis displayet forbliver tændt, er kogegrejet egnet. Hvis det blinker, kan dette kogegrej ikke
bruges til induktion.
• Alternativt kan du bruge en magnet.
Hvis den "hænger fast" i bunden af kogegrejet, er dette egnet til induktion. Når kogegrejet
fjernes fra kogepladen, afbrydes varmeeffekten til den kogezone øjeblikkeligt. Du skal derefter trykke på "stop"-tasten for at slukke rigtigt for kogezonen.
Sikring over for "små genstande"
En lille genstand som f.eks. en gaffel, en ske eller en ring mv., der ligger alene på kogepladen, registreres ikke som kogegrej. Displayet blinker og der afgives ingen varmeeffekt
Brug ikke den glaskeramiske kogeplade som frastillingsplads. Kogepladen er beregnet til brug i private hjem.
Vi forbeholder os retten til at ændre apparatets tekniske, funktions- og designmæssige specifikationer i forbindelse med den konstante tekniske videreudvikling og forbedring af vore produkter.
Kogepladen må udelukkende anvendes til tilberedning af mad- og drikkevarer. Den indeholder ingen asbestholdige komponenter.
Sikker brug af induktionskogepladen

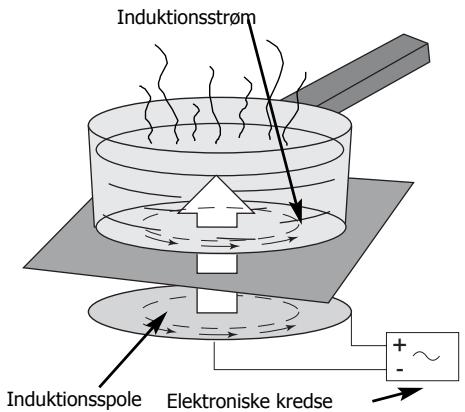

Den såkaldte induktionsstrøm opvarmer kogegrejet, som videregiver varmen til maden i kogegrejet.
Derfor foregår tilberedningen praktisk taget uden energitab mellem induktionskogepladen og madvarerne.
Når kogegrejet tages af kogezonen, afgives der ikke længere nogen varmeeffekt. De skal nu blot trykke på tasten Stop for helt at slukke kogezonen.
Induktionskogepladen giver Dem meget fleksible indstillings- og anvendelsesmuligheder.
Kogepladens funktion er i overensstemmelse med gældende normer for elektromagnetiske forstyrrelser. Induktionskogepladenopfylder således helt alle lovmæssige krav (EU-direktivet 89/336/E∅F).
Kogepladen er fremstillet, så den ikke generer andre elektriske apparaters drift i det omfang, at disse overholder kravene i de samme bestemmelser.
For at der ikke skal opstå interferens mellem kogepladen og en pacemaker, skal pacemakeren være fremstillet i overensstemmelse med den for apparatet gældende lovgivning.
Hvad dette angår, kan vi kun garantere, at vort produkt overholder gældende regler. Med hensyn til om pacemakeren er i overensstemmelse med gældende regler, bedes De kontakte fabrikanten af apparatet eller Deres læge.
I tilfælde af brud, revnedannelse eller revner i glaspladen skal der omgående afbrydes for strømtilførslen. Kontakt Ders forhandler eller vor kundeservice. Kogepladen må ikke benyttes, før glaspladen er blevet udskiftet.
Anvend ikke induktionskogepladen som frastillingsplads.
Brug aldrig stanniol under tilberedning. Sæt aldrig produkter emballeret i stanniol direkte på induktionskogepladen. stanniol vil smelte og anrette varige skader på kogepladen. Der må ikke anvendes damprenser.
Velegnet kogegrej
Induktionskogepladen kan genkende det meste kogegrej.
Kogegrejstest: Stil gryden eller stegepanden på en kogezone og tænd på position 4. Lyser displayet konstant, er gryden/stegepanden velegnet. Blinker displayet, kan kogegrejet ikke bruges til induktionspladen. De kan også bruge en magnet til at teste kogegrejet. Kan den hænge fast på bunden, er kogegrejet velegnet til induktionskogepladen.
De har sikkert allerede kogegrej, der er velegnet til brug på induktionskogepladen.
De skal helst vælge det tykbundede kogegrej, som sikrer en mere ensartet varmefordeling. For ikke at risikere at ridse glaspladen bør De vælge kogegrej med helt glat bund.
Selv det kogegrej, hvis bund ikke er helt plan, kan bruges på betingelse af, at bunden ikke er deformeret.
Kogegrej mærket med logoet INDUCTION på bunden af kogegrejet eller på emballagenen er specielt velegnet til brug med induktionskogepladen og sikrer Dem bedst mulig udnyttelse af kogepladen.
Der følger en liste over velegnet kogegrej med denne vejledning for at hjælpe Dem med at vælge.
- Ikke egnet kogegrej:
Kogegrej af glas, keramik eller ler, af aluminium uden specialbund, af kobber samt en del umagnetisk kogegrej af rustfrit stål.
Kogegrej med en tyk og plan bund sikrer den mest ensartede og optimale varmefordeling.
Brug af kogezonerne i henhold til kogegrejet (model afhængigt)
Multifunktionszoner
44
Til små gryder
∅10 ..... 18 cm
Langsom kogning af f.eks. saucer, creme mv.
Tilberedning af små portioner.
Sikker installation af kogepladen
Det er vigtigt at kontrollere, at udluftningsristene under kogepladen ikke er tildækket.
Der skal altid sørges for god udluftning til induktionskogepladen.
Over et element med dør eller skuffeelement

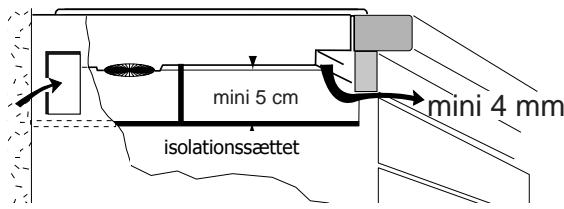

Hvis apparatet under kogepladen forårsager en overophedning :
Induktionskogepladen er udstyret med sikkerhedsanordninger, der finder ud af, om temperaturen er for høj. En række små streger eller F7 vises på tastaturet.
Det anbefales i givet fald at lave en åbning i køkkenelementets side og/eller at installere isolationssættet til ovnen, der kan købes som reservedel (bestillingsnr. 75X1652) for at begrænse virkningerne af overophedningen fra det apparat, der er installeret under kogepladen.
Åbning i elementets side f.eks. 8 cm x 5 cm
Kogepladen kan installeres oven over alt elektrisk køkkenudstyr, hvis betingelserne for udluftning, der er beskrevet herover, overholdes.
Sikker installation af kogepladen

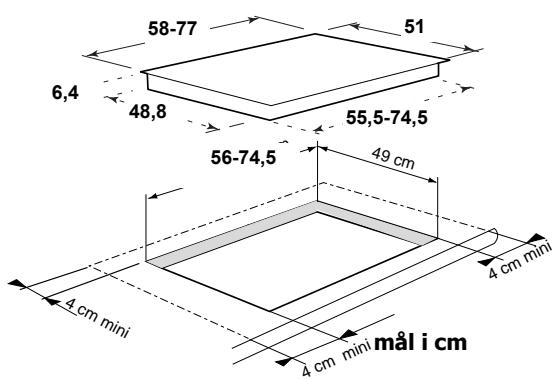

Indbygning
Induktionskogepladen leveres med en tætningsliste, der sikrer, at kogepladen ligger stabilt og tæt i udskæringen. Pas på ikke at beskadige denne liste under indbygningen.
Eltilslutning
Apparatet bør installeres således, at elstikket altid er tilgængeligt.
Induktionskogepladen skal tilsluttes ledningsnettet med et kabel af typen H 05 VVF med med 3 ledere på 2,5 mm² eller 5 ledere på 1,5 mm² (heraf 1 til jordforbindelsen grøn/gul). Den skal tilsluttes nettet med en afbryder med 3 mm brydeafstand i alle poler. Den skal ekstrabeskyttes jfr. Stærkstrømsreglementet.
Når kogepladen tilsluttes strømforsyningen eller efter en længere strømafbrydelse vises en kode på betjeningspanelet. Den forsvinder automatisk igen efter 30 sekunder eller når De trykker på en vilkårlig tast. Denne visning er helt normal og beregnet for en servicetekniker.
Ved en tilslutning på 400V 2N\~ tofaset skal der i tilfælde af driftsforstyrrelser sørges for, at nullederen er korrekt tilsluttet. Disse forholdsregler gælder også for alle andre elektriske apparater.
Er kablet beskadiget, skal det udskiftes af en fagmand.
Ved installation af kogepladen skal der træffes forholdsregler for at undgå, at forsyningskablet beskadiges af skarpe kanter.
- 220-240V enfaset sikring 32A A
TI316......7,2 kW
TI382......7,2 kW
- 400V 2N\~ tofaset sikring 16A
Adskil de 2 faseledninger L1 og L2 før tilslutningen.

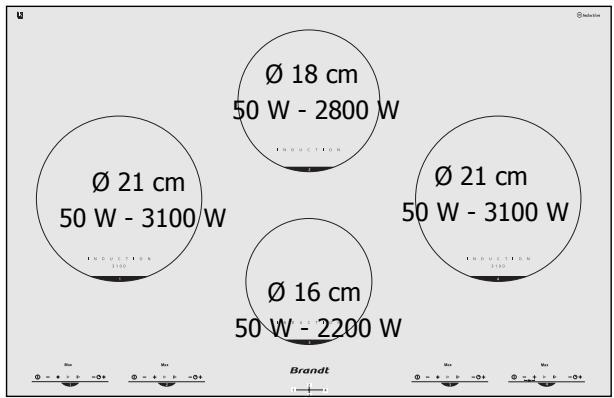

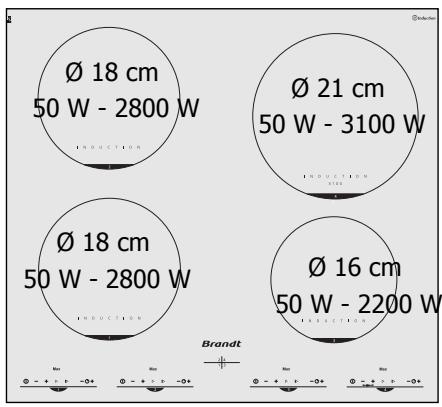

Oversigt over induktionskogepladen
TI 316
TI 382
Start/Stop
Et blinkende 0 viser, at kogezonen er tændt. De kan nu indstille den ønskede effekt.
Foretager De ingen indstilling, slukker kogezonen automatisk efter et par sekunder.
Effekt indstilling
Indstilling af timeren
Fungerer kun sammen med den pågældende kogezone. De kan når som helst indstille/ændre tilberedningstiden.
Manuel stop
Automatisk stop
Tryk på en vilkårlig tast for pågældende kogezone for at slukke biplydene. Ellers slukker de automatisk efter 1 minut.
Vedligeholdelse af kogepladen
De bør:
Undgå hårde stød med kogegrejet:
Glaspladen er meget hård og modstandsdygtig, men kan dog ikke tåle alt.
Undgå at "skure" kogegrejet henover kogepladen, da det på længere sigt kan ødelægge den glaskeramiske overflade.
Tør altid kogegrejets bund af først.
Der kan hænge små sandkorn fra grøntsager, som kan ridse glaspladen.
Sådanne beskadigelser, der ikke medfører manglende eller fejlagtig drift, er ikke reklamationsberettigede.
Stil kogegrejet midt på kogezonen.
De bør ikke:
Lade køkkengrej af metal, bestik, knive og metalgenstande ligge på pladen. De kan opvarmes, hvis kogezonen ved siden af er i brug.
Opbevare RENG∅RINGSMIDLER eller LETANTÆNDELIGE produkter i køkkenskabet under kogepladen.
Lade tomt kogegrej stå på en kogezone.
Opvarme en lukket konservesdåse, ; da den kan eksplodere. Dette gælder naturligvis alle former for opvarmning.
Stil ikke kogegrej på kant- eller pyntelisten (model afhængigt).
Når De bruger kogegrej med slip-let belægning, skal De udvise forsigtighed, da for kraftig varme kan ødelægge belægningen.
Kogepladen er let at rengøre. Følg blot nedenstående gode råd:
| TYPE SNAVS | FREMGANGSMÅDE | ANBEFALEDEPRODUKTER | |
| Lettere tilsmudsning | Blød det område, der skal rengøres, op med varmt vand. Tør efter. | Blød husholdningssvamp | |
| Fedtpletter, der har været opvarmet | Blød det område, der skal rengøres, op med varmt vand. Brug en speciel skraber til glas og afslut med en blød svamp, der ikke ridser. Tør efter. | Blød husholdningssvamp og speciel glasskraber | |
| Vand- og kalkskjolder | Hæld lidt varm eddike på pletten og lad det trække. Tør efter med en blød klud. Brug et almindeligt rengøringsmiddel. | Specialmiddel til glaskeramiske flader | |
| Overløb af sukker, smeltet stanniol eller plast, der har sat sig fast på pladen | Brug et specialmiddel til glaskeramiske overflader, helst med silikone for at beskytte kogepladen. | Specialprodukt til glaskeramiske flader | |
 |  |  |  |
| Skurepulver | Skuresvamp | Rengøringscreme | Blød husholdningssvamp |
Fejlfinding
Er De i tvivl, om induktionskogepladen fungerer normalt, er dette ikke altid ensbetydende med, at der er opstået en fejl.
Kontroller under alle omstændigheder følgende.
KONSTATERET FEJL
Når kogepladen tændes, vises en meddelelse.
Når kogepladen tændes, slår sikringen/HFI fra.
Når kogepladen tændes, virker kun den ene side.
Blæseren kører i nogle minutter, efter at De har slukket for kogepladen.
Glaspladen er altid lun (selv når kogepladen ikke er i brug).
Kogepladen virker ikke. Display forbliver slukket.
Kogepladen stopper under brug og udsender biplyde. Display viser eller F7.
Display viser ← (eller F7).
Kogepladen virker ikke, diisplay viser en anden meddelelse.
Display fortsætter med at blinke, efter at De har tændt kogezonen.
Kogegrejet larmer under tilberedningen.
De første gange, induktionskogepladen bruges, lugter det.
MULIG ÅRSAG
Det er normalt.
Der er fejl ved tilslutningen.
Der er fejl ved tilslutningen.
Elektronikken skal afkøles.
Elektronikken er spændingsførende li- gesom andre elektriske apparater (TV, transformator mv.).
Apparatet er ikke korrekt tilsluttet. Strømforsyningen eller tilslutningen er defekt.
Der er sket overløb eller der ligger en genstand på betjeningspanelet.
De elektroniske kredse er overhedet.
Der er fejl i de elektroniske kredse.
Kogegrejet er ikke egnet til induktion eller dets diameter er under 12 cm (10 cm på kogezonen med ∅ 16 cm).
Det skyldes en vibration på grund af den energi, der passerer fra kogepladen til kogegrejet.
Apparatet er nyt.
AFHJÆLPNING
Unødvendigt: se afsnittet Eltilslutning.
Kontroller tilslutningerne.
Unødvendigt, det er normalt.
Unødvendiigt, det er normalt.
Undersøg sikringer og hovedafbryder.
Gør pladen ren eller fjern genstanden. Start kogning påny.
Se afsnittet "Installation af kogepladen".
Se afsnittet "Velegnet kogegrej".
Ved høj varmeeffekt er dette helt normalt for visse typer kogegrej. Der er ingen fare for kogegrejet.
Opvarm alle kogezoner i 12 time med en gryde vand.
Ved det mindste brud eller revnedannelse i glaspladen skal De omgående afbryde strømtilførslen til kogepladen og tilkalde vor kundeservice.
| TILBEREDNING | STEGNINGBRINGE I KOG | KOGNING/BRUNINGKOGNING GENOPTAGESJÄVN KOGNING | KOGNINGSMÅKOGNING | HOLDE VARM | ||||||||
| VARMEEFFEKT | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | ||
| stegning | supper | MAX TAST*KLARE SUPRENTYKKE SUPPER | ||||||||||
| FISK | FISK I BOUILLON*FROSNE FISK | |||||||||||
| SAUCER | TYKKE, MELBASEREDEMED SM∅R OG ÅG(BEARNAISE, HOLLANDAISE) | |||||||||||
| 51 | GR∅NTSAGER | JULESALAT, SPINAT*BælgFRUGTER,HVIDE KARTOLFER*BRASEDE KARTOFLERRÅSTEGTE KARTOFLEROPT∅NING AF GR∅NTSAGER | ||||||||||
| K∅D | MINDRE K∅DSTYKKERSTEAKSGRILLSTEGNING (ST∅BEJERN) | |||||||||||
| FRITURE | FROSNE POMMES FRITES*FRISKE POMMES FRITES | |||||||||||
| DIVERSE | MADLAVNING I TRYKKOGER*FRUGTMOSPANDEKAGERKAGECREMECHOKOLADESAUCESYLTET∅JMÆLKSPÉJLÆGPASTABABYMAD PÅ GLAS (VANDBAD)GRYDERETTERL∅SE RISRISENGR∅D | VED SIMREN | ||||||||||
Kære kunde!
Vi håber, at brugsvejledningen har besvaret alle Deres spørgsmål, ellers er De velkommen til at kontakte os på nedenstående telefonnumre. Skulle der mod forventning opstå fejl, er det vigtigt, at der kun rekvireres kvalificeret hjælp og kun benyttes originale reservedele. Opgiv altid apparatets fulde type- og ident.nummer ved en reklamation. Oplysningerne findes på apparatets typeskilt.
Inden De tilkalder service, må De kontrollere de fejlmuligheder, De selv kan afhjælpe. Uberettiget tilkald af serviceassistance må De selv betale.
Der er reklamationsret i henhold til købeloven. Denne reklamationsret indskrænker ikke Deres forhandlers ansvar efter købeloven, og en henvendelse til os virker samtidig som reklamation overfor forhandleren.
Købsdatoen skal kunne dokumenteres ved hjælp af faktura/købsnota.
Leverandør:
BRANDT NORDEN A/S
Lollandsgade 4, 6400 Sønderborg
| Produktinformation | 7342 1810 | Salgsafdelingen |
| Bestilling af lokal servicetekniker | 7342 1840 | Kundeservice |
| Bestilling af reservedele | 7342 1840 | Kundeservice |
| Fax servicebestilling | 7342 1841 |
| Fax reservedelsbestilling | 7342 1851 |
| E-mail servicebestilling | kundeservice@elcobrandt.com |
| E-mail reservedelsbestilling | reservedele@elcobrandt.com |
| Brandt Norden A/S hjemmeside | www.elcobrandt.dk |
