BRUKSANVISNING Protect AntiCalc Autoclean GV9460 TEFAL

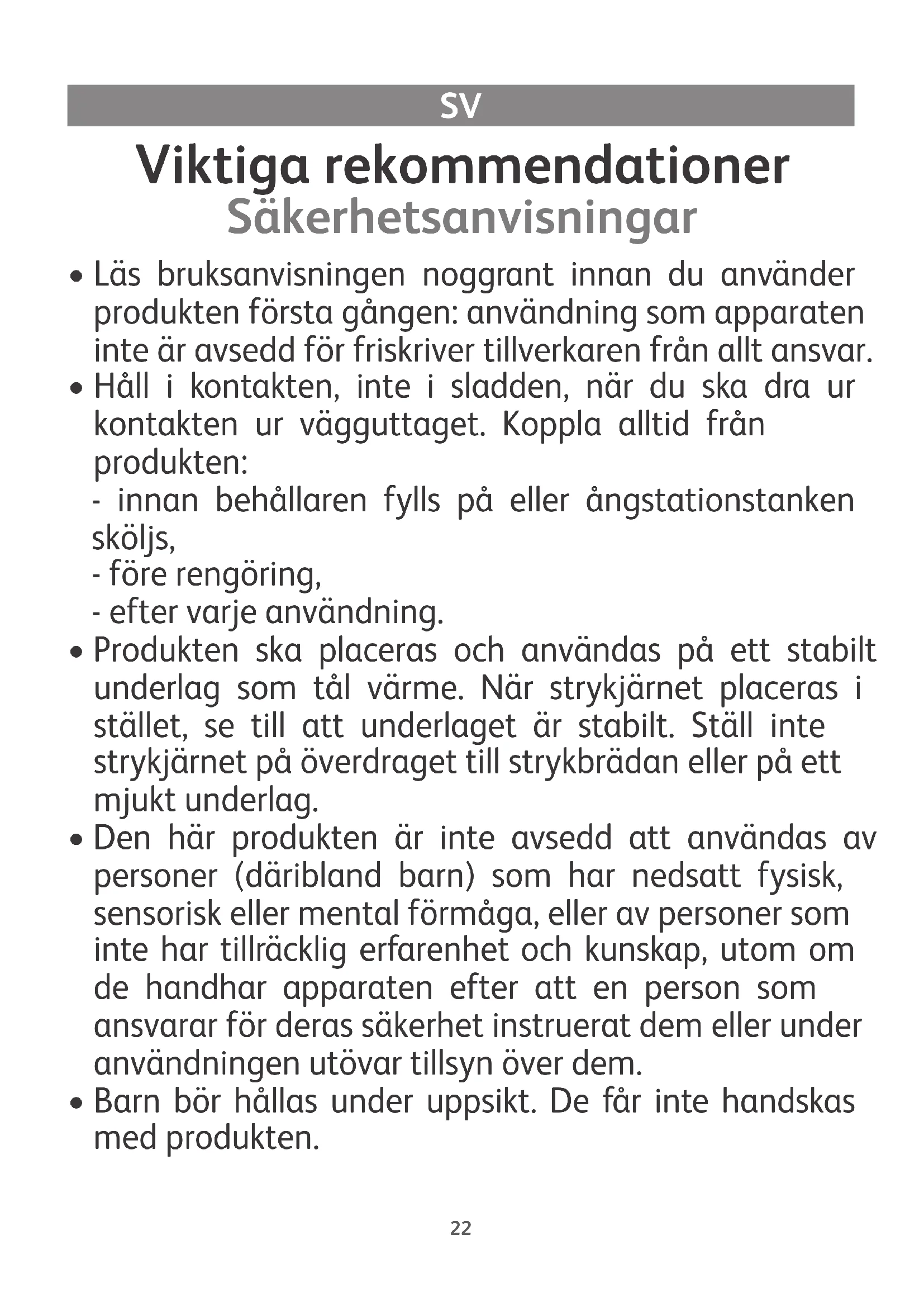

• Läs bruksanvisningen noggrant innan du använder produkten första gången: användning som apparaten inte är avsedd för friskriver tillverkaren från allt ansvar.

• Håll i kontakten, inte i sladden, när du ska dra ur kontakten ur vägguttaget. Koppla alltid från produkten: - innan behållaren fylls på eller ångstationstanken sköljs, - före rengöring, - efter varje användning.

• Produkten ska placeras och användas på ett stabilt underlag som tål värme. När strykjärnet placeras i stället, se till att underlaget är stabilt. Ställ inte strykjärnet på överdraget till strykbrädan eller på ett mjukt underlag.

• Den här produkten är inte avsedd att användas av personer (däribland barn) som har nedsatt fysisk, sensorisk eller mental förmåga, eller av personer som inte har tillräcklig erfarenhet och kunskap, utom om de handhar apparaten efter att en person som ansvarar för deras säkerhet instruerat dem eller under användningen utövar tillsyn över dem.

• Barn bör hållas under uppsikt. De får inte handskas med produkten. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:51 Page2223

• Denna produkt får användas av barn från åtta år och uppåt och personer som har nedsatt fysisk, sensorisk eller mental förmåga, eller av personer som inte har tillräcklig erfarenhet och kunskap, utom om de handhar apparaten efter att en person som ansvarar för deras säkerhet instruerat dem att använda produkten på ett säkert sätt och är införstådda med de risker som kan uppstå. Barn får inte leka med produkten. Rengöring och underhåll får inte utföras av barn under åtta år utan tillsyn. Håll produkten och sladden utom räckhåll för barn under åtta år.

• När produkten används, blir den varm och kan orsaka brännskador. Vidrör inte produktens heta ytor (åtkomliga metalldelar och plastdelar i närheten av metalldelarna).

• Håll alltid uppsikt över apparaten vid användning. - när den är kopplad till ett elektriskt uttag, - medan den är varm och inte svalnat (ca en timma).

• Se till att kontakten varit urdragen i minst 2 timmar och ångstationen svalnat innan du skruvar av korken till ångstationstanken/kalkuppsamlaren (beroende på modell) för att skölja ur och tömma den.

• Var försiktig! Om locket till ångstationstanken eller ångstationssköljningstanken (beroende på modell), tappas i golvet eller får en stöt måste det bytas ut av ett godkänt servicecenter, eftersom det kan vara skadat.

• När ångstationstanken sköljs, fyll den aldrig direkt under kranen. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:51 Page2324

• Ångstationslocket får inte öppnas under bruk.

• Produkten får inte användas om den har tappats, om den uppvisar tydliga tecken på fel, om den läcker eller har andra typer av funktionsfel. Demontera aldrig produkten själv: låt ett godkänt servicecenter undersöka den för att undvika en fara.

• Om den elektriska sladden eller ångsladden är skadad, ska den bytas omgående av ett godkänt servicecenter för att undvika en olycka.

• Av säkerhetsskäl följer produkten tillämpliga normer och föreskrifter (direktiven för lågspänning, elektromagnetisk kompatibilitet, miljö m.m.).

• Den här ångstationen är en elektrisk produkt : Den ska användas under normala användningsförhållanden. Den är endast avsedd att användas i hushållet.

• Den är utrustad med två olika säkerhetssystem: - En ventil som släpper ut allt övertryck och som vid eventuella fel hos produkten släpper ut överflödig ånga. - en säkring som förhindrar överhettning.

• Anslut alltid ångstationen: - till ett elnät med en spänning mellan 220 och 240 V. - till ett jordat uttag. Varje felaktig anslutning kan medföra oåterkallelig skada och gör garantin ogiltig. Om du använder en skarvsladd, kontrollera att uttaget är ett 16 A bipolärt jordat uttag.

• Rulla ut hela elsladden innan du ansluter den till ett jordat uttag.

• Strykjärnets sula och plattan på basen kan uppnå så höga temperaturer att de kan ge brännskador: rör dem inte. Se till att stryksulan aldrig kommer emot sladden på strykjärnet.

• Produkten avger ånga som kan ge brännskador. Hantera strykjärnet försiktigt, speciellt vid vertikal strykning. Rikta aldrig ångstrålen mot personer eller djur.

• Sänk aldrig ner ångstationen i vatten eller någon annan vätska. Håll den aldrig under kranen med rinnande vatten.

• Sæt skjuleren på igen.

2. Termostatväljare för strykjärnet

4. Ultracord system (beroende på modell)

5. Avställningsplatta

6. Strömbrytare med lampa för att slå av/på

7. Knapp sladdvinda elsladd (beroende på modell)

10. Turboknapp (beroende på modell)

11. Dubbla skyddslock.

13. Upplåsningsknapp

15. Handtag för att ta av och sätta i tanken

18. Ångsladdförvaring

a. “Vattentank tom” lampa b. “Auto off” lampa c. Startknappen “RESTART” d. “Anti-calc” lampa e. Startknappen “Reset” f. "Ångan klar" lampa g. Reglage för ånga h. Ekozon (beroende på modell)

22. Självrengörande stryksula (beroende på modell)

Säkerhetssystem ”PROTECT CONCEPT” Ångstationen är utrustad med “Protect Concept” systemet :

• Automatisk låsning av locket när det är uppfällt över strykjärnet – fig.2 och upplåsningsknapp för att öppna – fig.3 .

• Bärhandtag – fig.1 . Förberedelse Vilket vatten bör användas ?

• Kranvatten: Den här ångstationen är utformad för att kunna användas med vanligt kranvatten. Blanda 50 % kranvatten och 50 % avmineraliserat köpt vatten om det är hög kalkhalt i ditt kranvatten. I vissa områden nära havet kan salthalten i vattnet vara förhöjd. Använd i så fall enbart avmineraliserat vatten.

• Avhärdning: Det finns flera typer av avhärdningsmedel och det avhärdade vattnet kan oftast användas i ångstationen. Det finns dock vissa avhärdare, särskilt med kemiska medel som t.ex. salt, som kan medföra vita eller bruna fläckar, och detta kan synas på en del vattenfilter. Vid sådana problem rekommenderar vi att du använder obehandlat kranvatten eller vatten på flaska. När du väl bytt vatten krävs flera stryktillfällen innan problemet är borta. Första gången du använder ångfunktionen är det bra att testa på en bit tyg som du inte är rädd om, därmed undviker du att skada dina kläder.

• Kom ihåg! Använd inte regnvatten eller vatten med tillsatser (stärkelse, parfym eller vatten från andra hushållsapparater). Sådana tillsatser kan påverka ångans egenskaper och vid hög temperatur kan avlagringar bildas i ångbehållaren som kan fläcka din tvätt. Fyll på vattentanken

• Fäll upp locket över järnet ända tills skyddssystemet automatiskt låses (ett ”klick” hörs) – fig.2.

• Ta av tanken med hjälp av handtaget (beläget framtill på ångstationen) – fig.4.

• Fyll tanken med vatten utan att överskrida Maxnivån. – fig.6. och fig.7.

• Sätt i den ordentligt igen på sin plats ända tills ett “klick” hörs – fig.5.

• Tryck på upplåsningsknappen till skyddslocket ända tills ett “klick” och fäll ner det på tanken – fig.3. Ultracord system (beroende på modell)

• Strykjärnet är utrustat med ett förlängningssystem för att undvika att sladden släpar på strykplagget och på nytt skrynklar till det. Det undviker också att sladden är i vägen under strykningen. För att stryka med Ultracord systemet: - Ultracord systemet fälls fram automatiskt bakåt. - Varje gång du sätter tillbaka järnet på hälen, integreras Ultracord systemet i det och öppnas automatiskt så snart du fattar tag i järnet igen. SV • LÄS SÄKERHETSANVISNINGARNA I BÖRJAN AV DET HÄR HÄFTET INNAN DU BÖRJAR ANVÄNDA APPARATEN. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page102103

För att förvara ångstationen : - Fäll upp spärren på hälen. Start av ångstationen

• Rulla ut både elsladd och ångsladd helt och hållet från sina förvaringsutrymmen – fig. 25.

• Tryck på upplåsningsknappen på vardera sidan av skyddslocket och fäll det framåt. fig. 3

• Anslut din ångstation till ett jordat vägguttag.

• Tryck på den upplysta av-/påknappen (sitter på basenhetens sida). Den tänds och ångstationen värms upp: den gröna lampan (sitter på kontrollpanelen) blinkar – fig.15. Det tar ca 2 minuter innan ångfunktionen kommer igång, vilket indikeras av att den gröna lampan slutar blinka. Användning Ångstrykning

• Ställ in strykjärnets temperatur efter det material som ska strykas (se tabellen nedan).

• Termostatlampan börjar lysa. Var försiktig! När du sätter på strykjärnet och när du sänker temperaturen under strykningens gång är ångstationen klar att användas när termostatlampan släcks och då lyser den gröna "ångstationknappen" konstant. Du kan fortsätta stryka direkt när du höjer temperaturen under pågående strykning, men öka inte ångeffekten förrän termostatlampan har släckts.

• Justera ångreglaget som sitter på kontrollpanelen.

• Under strykningen tänds och släcks lampan på strykjärnet beroende på värmebehovet, utan att det påverkar strykresultatet

• Tryck på knappen med ångsymbolen på strykjärnets ovansida för att få ånga – fig.10. Genom att släppa knappen upphör ångflödet.

• Apparaten är utrustad med en pump. Denna pump sprutar in vatten i ångstationen efter ca en minut och därefter med jämna mellanrum under användning. Detta alstrar ett ljud vilket är normalt.

• Om stärkelsemedel används ska det sprayas på avigsidan av plagget som skall strykas. Ställ in termostatväljare och ångreglage

Termostatinställning: - Börja med material som kräver låg stryktemperatur (•) och avsluta med att stryka material som tål högre temperaturer (••• eller Max). - Om ni stryker material bestående av blandfibrer, anpassa stryktemperaturen efter den ömtåligaste fibersorten. - Om ni stryker ylleplagg, tryck på järnets ångknapp i flera omgångar utan att ställa järnet på plagget – fig.10. På så vis undviker man att det blir blankslitet.

• Inställning av ångflödet: - Om ni stryker ett tjockt tyg, öka ångflödet. - Sätt ångreglaget på minimiläge och tryck på ångknappen pulsvis när du ska stryka med låg temperatur.

• Om du sätter termostaten i läget "min" värms strykjärnet inte upp. EKOLÄGE: Ångstationen är försedd med ett ekoläge som gör att det går åt mindre energi men ångmängden är ändå tillräcklig för en effektiv strykning - fig.17. Du kan använda Eco-läget på tyger som tål en temperatur på minst ••. För mycket kraftiga eller mycket skrynkliga tyger rekommenderar vi ändå maxläge på ångeffekten, för bästa möjliga resultat. Strykning utan ånga - Tryck inte på ångknappen på strykjärnet. Vid förstaanvändningstillfället, kanrök- och luktutvecklingförekomma, vilket ärnormalt och inte skadligtpå något sätt. Dettaförsvinner med tiden. Vid tveksamhet om vilken typ av material det är, se plaggets skötselråd.

EXTILER INSTÄLLNING AV TEMPERATUR INSTÄLLNING AV ÅNGFLÖDELinne, bomullYlle, silkeSyntetmaterial (polyester, acetat, akryl, polyamid) REGLERA STRYKJÄRNETS TEMPERATUR OCH ÅNGTRYCK EFTER DET MATERIAL SOM SKALL STRYK AS: Vid första användningstillfället eller om ångan inte använts på några minuter: håll järnet borta från strykplagget och tryck flera gånger i rad på ångknappen. På så sätt avlägsnas kallvattnet ut ur ångkretsen. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page103104 Vertikal strykning

• Ställ in strykjärnets termostat och ångreglaget (sitter på kontrollpanelen) på maxläge.

• Häng upp plagget på en galge och sträck tyget något med ena handen. Ångan som utlöses är mycket het.Vertikalånga därför aldrig kläder som bärs av en person, utan klädesplagget ska hänga på en klädhängare.

• Håll järnet lodrätt och framåtlutat, tryck på ångknappen (på strykjärnets ovansida) – fig.10 i omgångar medan du för järnet uppifrån och ned – fig.9. Påfyllning av vattentanken

• När den röda lampan "vattentank tom" blinkar är det slut på ånga. - fig.11. 1.Stäng skyddslocket ända tills ett “klick”– fig.2. 2.Ta av tanken med hjälp av handtaget (beläget framtill på ångstationen) och fyll den utan att överskrida Maxnivån.

2. Sätt i den ordentligt igen på sin plats ända tills ett “klick” hörs.

4. Koppla in ångstationen igen och tryck in knappen "RESTART" för att återuppta strykningen –

fig.12. När den gröna lampan slutar blinka är ångan klar. 5.Öppna skyddslocket– fig.3. TURBOfunktion (beroende på modell)

• Tryck 2 eller 3 ggr på turboknappen för att punktvis få mer ånga: - för att stryka tjocka tyger, - för att få bort motsträviga veck, - för en kraftfull vertikal strykning. Var försiktig när du använder turbofunktionen då den exceptionellt kraftiga ångan kan orsaka brännskador. Självrengörande stryksula med hjälp av katalys

• Strykjärnet som hör till ångstationen är försett med en st ryksula som är självrengörande med hjälp av katalys.

• Den exklusiva beläggningen tar löpande bort alla de orenheter som uppstår vid normal användning.

• Ställ alltid strykjärnet på högkant eller på avställningsplattan på ångstationen för att skydda den självrengörande beläggningen. Skötsel och rengöring Rengöring av ångstationen

• Använd inga rengöringsmedel eller avkalkningsmedel vid rengöring av stryksulan eller ångstationen.

• Stoppa aldrig järnet eller basenheten under rinnande vatten.

• Rengör stryksulan (beroende på modell): Strykjärnet som hör till ångstationen är utrustat med en självrengörande stryksula som fungerar med hjälp av katalys. Den exklusiva beläggningen tar löpande bort alla de orenheter som uppstår i vardagen vid normal användning. Strykning med felaktig temperatur kan ändå medföra spår som kräver manuell rengöring. Vi rekommenderar att du då rengör strykjärnet med en mjuk och fuktad trasa på den ljumma stryksulan för att undvika att skada beläggningen.

• Rengör då och då apparatens plastdelar med en mjuk, lätt fuktad trasa. Avkalka enkelt ångstationen : För att förlänga ångstationens livslängd och undvika kalkavlagringar är den utrustad med en integrerad kalkuppsamlare. Uppsamlaren, placerad i behållaren, lagrar automatiskt kalkavlagringar som bildas inuti. Funktionsprincip:

• En orange kontrollampa “anti-calc” blinkar på kontrollpanelen och indikerar att uppsamlaren ska sköljas - fig.14 Observera att det ska göras när ångstationen varit urkopplad i mer än två timmar och är helt kall. Gör avkalkningen av ångstationen i närheten av en diskbänk då vatten kan rinna ut från behållaren när den öppnas.

• När ångstationen är helt kall, ta av locket till kalkuppsamlaren - fig.18

• Skruva av uppsamlaren helt och ta ut den ur behållaren, den innehåller alla kalkavlagringar som samlats - fig.19 och fig.20. Råd :Vid andra material än linne eller bomull, håll stryksulan en bit från plagget för att inte bränna materialet. Använd aldrig avkalkningsmedel (vinäger, kemiska avkalkningsmedel..) för att skölja kalkuppsamlaren eftersom det kan skada den. Innan avkalkning och rengöring av ångstationen, är det nödvändigt att låta den svalna i mer än 2 timmar, för att undvika all risk för brännskador. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page104105

• För en noggrann rengöring av uppsamlaren räcker det med att skölja den under rinnande vatten för att avlägsna alla kalkavlagringar den innehåller - fig.21.

• Sätt tillbaka uppsamlaren på sin plats och skruva i den helt för att garantera tätningen - fig.22.

• Sätt tillbaka locket på sin plats.

• Utöver regelbundet underhåll rekommenderar vi en komplett sköljning av behållaren var sjätte månad eller var femtionde användning. Gör så här:

• Kontrollera att ångstationen är kall och urkopplad ur vägguttaget sedan minst två timmar.

• Placera ångstationen på kanten av diskhon med järnet placerat på klacken.

• Ta av locket till kalkuppsamlaren och skruva ut den.

• Luta ångstationen och fyll, med hjälp av en karaff, ångstationstanken med 2,5 dl kranvatten

• Skaka den lite och töm den sedan i diskhon.

• Sätt tillbaka kalkuppsamlaren och skruva åt ordentligt så att den sitter tätt.

• Sätt tillbaka kalkuppsamlarens lock. Vid nästa användning, tryck på knappen “reset” på kontrollpanelen för att släcka den orange kontrollampan “anti-calc” - fig.13 ”Auto off” system

• För din säkerhet är ångstationen utrustad med ett “auto off” system, som innebär att ångstationen övergår till stand-by läge efter 8 minuter utan användning eller i händelse av glömska.

• En röd kontrollampa blinkar på kontrollpanelen som indikerar att apparaten är i stand-by läge - fig.16.

• För att återigen aktivera ångstationen : - Tryck på knappen "Restart" eller på ångknappen. - Vänta tills kontrollampan “ånga klar” inte längre blinkar innan du återupptar strykningen.

• Om du inte använder ångknappen under en period på minst 8 minuter, stänger “auto off” systemet av ångstationen för din säkerhet. Förvaring av ångstationen

• Ställ strykjärnet på basenhetens avställningsplatta.

• Slå av strömbrytaren på / av O/I och dra ur sladden ur vägguttaget.

• Fäll upp skyddslocket över järnet ända tills skyddssystemet automatiskt låses (ett ”klick” hörs).

• Förvaring av ångsladden: ta sladden och vik den dubbelt så att den bildar en ögla. Stoppa in öglan i förvaringsutrymmet och putta försiktigt in den tills du ser sladden på andra sidan – fig.26.

• Fäll upp ultracord systemet på hälen - fig.8.

• Linda upp elsladden.

• Nu kan du ställa undan ångstationen för förvaring genom att transportera den med handtaget. Bidra till att skydda miljön ! Apparaten innehåller en mängd material som kan åter användas eller återvinnas. Lämna in den på en återvinningsstation eller i annat fall till en godkänd serviceverkstad för en miljöriktig hantering. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page105106

PROBLEM TÄNKBARA ORSAKER

ÅTGÄRDER Ångstationen startar inte.Termostatlampan och på/avknappen lyser inte.Ångstationen är inte påsatt.“Auto off” systemet har aktiverats.Kontrollera att din ångstation är korrekt ansluten och tryckpå strömbrytaren på/av (som sitter på basenhetens sida).Tryck på knappen “restart”.Vattnet rinner ut ur stryksulans hål. Det finns kondensvatten i ledningarna fördet är första gången du använder ångaeller så har du inte använt ånga på enlängre tid.Tryck på ångknappen tills järnet avger ånga (riktat bort frånstrykbordet). Du trycker på knappen för ånga närstrykjärnet inte ännu är tillräckligt varmt.Vänta tills strykjärnets kontrollampa har släckts innan dutrycker på knappen för ånga.Minska ångflödet när du stryker vid låg temperatur(ångmängden regleras på kontrollpanelen).Vattenränder syns på tvätten. Din strykbräda är genomdränkt av vatteneftersom den inte är anpassad för kraftenfrån en ångstation.Se till att använda ett lämpligt strykbord.Det blir vita avlagringar påstryksulan.Ångstationen avger kalkavlagringar för attden inte sköljs med jämna mellanrum.Skölj uppsamlaren (se § “avkalka ångstationen”).Brunfärgat vatten rinner ut urstryksulans hål och lämnarfläckar på plagget.Du använder kemiska avkalkningsmedeleller tillsatser i strykvattnet.Tillsätt aldrig dessa produkter i den löstagbaravattentanken eller i ångstationen (serekommendationer under vatten som skall användas).Kontakta en auktoriserad service-verkstad.Stryksulan är smutsig ellerbrunfärgad och riskerar attlämna fläckar på plagget.Vald temperatur är för hög. Var god se våra råd angående temperaturinställning.Dina plagg har inte sköljts tillräckligt eller duhar strykt ett nytt plagg innan du tvättade det. Se till att plaggen är tillräckligt sköljda för att avlägsnaeventuella tvättmedelsrester eller kemiska produkter från nyaplagg.Du har använt stärkelse. Spreja alltid stärkelse på motsatt sida till den som skallstrykas. För alla andra problem, kontakta en godkänd serviceverkstad som kan kontrolle ra strykjärnet. Järnet avger lite ånga elleringen ånga alls.Vattentanken är tom (indikeringslampaför tom tank lyser).Fyll den löstagbara vattentanken. Kontrollera att d löstagbara vattentanken är ordentligt på plats. Ångreglaget är ställt på minimum. Öka ångflödet (reglage på panelen). Stryksulans temperatur är satt på maxi- mum. Ångstationen fungerar men stryksulan är väldigt varm och torr. Som en konsekvens blir ångan knappt synbar. Den röda lampan “tom vattentank” lyser. Vattentanken är tom. Fyll vattentanken. Ånga sipprar ut från tankens lock. Locket är ej påskruvat ordentligt. Dra åt locket. Lockets packning är skadad. Kontakta en godkänd serviceverkstad för att beställ a en ny packning. Vatten eller ånga kommer ut under apparaten. Stryksulan är repig eller skadad. Apparaten är defekt. Järnet har förvarats stående på stryksulan på ett metallställ. Du har rengjort stryksulan med en skur- eller metallsvamp. Sluta att använda apparaten och kontakta en auktoriserad service-verkstad. Ställ järnet upp lodrätt. Se rubriken ”Rengöring av stryksulan”. Problem med din ångstation? 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page106107 Tuotekuvaus
