MANUALE UTENTE Protect AntiCalc Autoclean GV9460 TEFAL

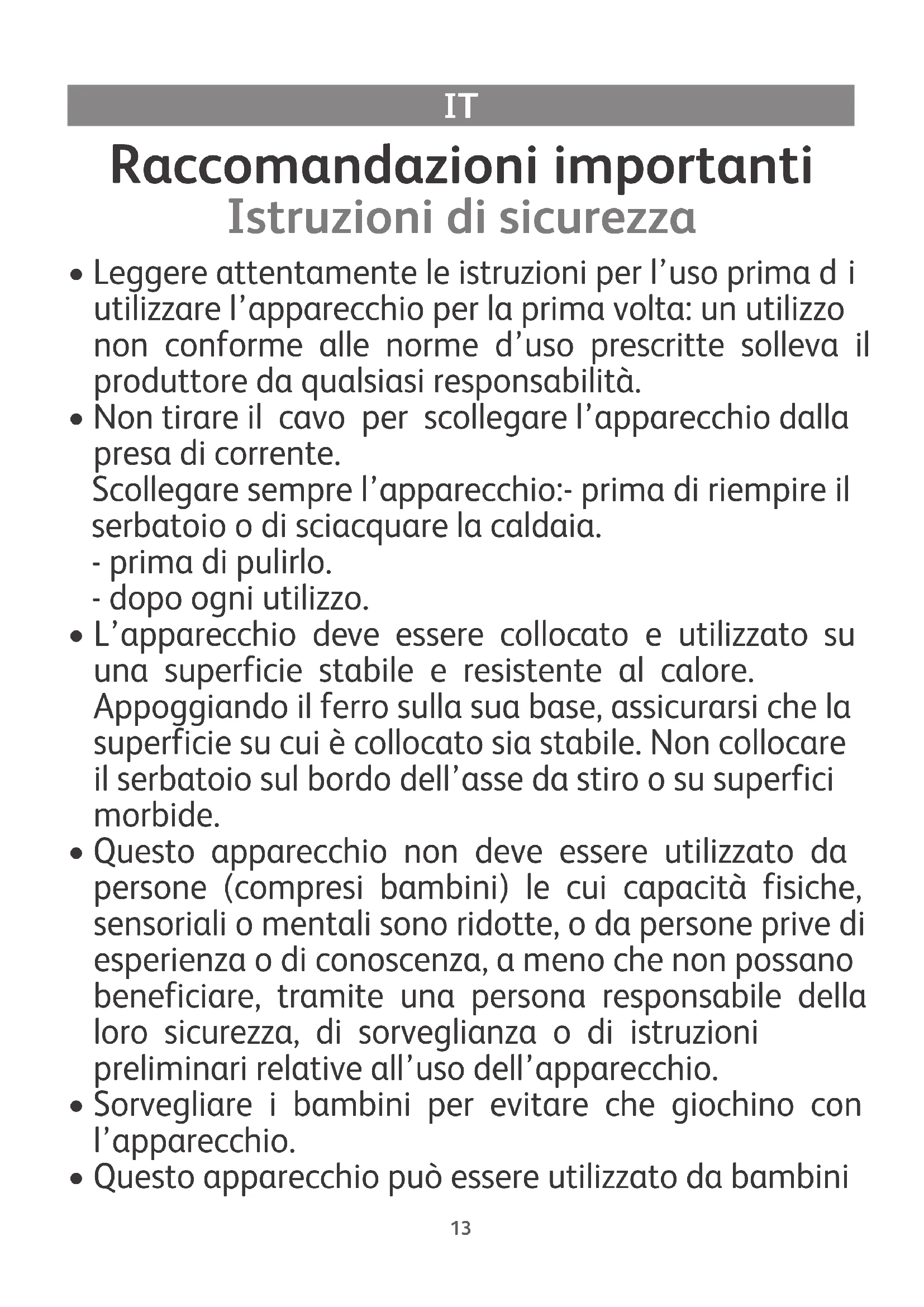

Raccomandazioni importanti Istruzioni di sicurezza

• Leggere attentamente le istruzioni per l’uso prima d

utilizzare l’apparecchio per la prima volta: un utilizzo non conforme alle norme d’uso prescritte solleva il produttore da qualsiasi responsabilità.

• Non tirare il cavo per scollegare l’apparecchio dalla presa di corrente. Scollegare sempre l’apparecchio:- prima di riempire il serbatoio o di sciacquare la caldaia. - prima di pulirlo. - dopo ogni utilizzo.

• L’apparecchio deve essere collocato e utilizzato su una superficie stabile e resistente al calore. Appoggiando il ferro sulla sua base, assicurarsi che la superficie su cui è collocato sia stabile. Non collocare il serbatoio sul bordo dell’asse da stiro o su superfici morbide.

• Questo apparecchio non deve essere utilizzato da persone (compresi bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, a meno che non possano beneficiare, tramite una persona responsabile della loro sicurezza, di sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• Sorvegliare i bambini per evitare che giochino con l’apparecchio.

• Questo apparecchio può essere utilizzato da bambini 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:51 Page1314 di età superiore a 8 anni e da persone prive di esperienza o di conoscenza le cui capacità fisiche, sensoriali o mentali sono ridotte, purché istruite sull’utilizzo dell’apparecchio e informate sui rischi legati a un utilizzo scorretto. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno chenon abbiano più di 8 anni e non siano adeguatamente sorvegliati. Tenere l’apparecchio e il cavo lontano dalla portata dei bambini di età inferiore a 8 anni.

• La temperatura dell’apparecchio può essere elevata durante il funzionamento: ciò può provocare ustioni. Non toccare le superfici calde (parti metalliche accessibili e parti plastiche vicino alle parti metalliche).

• Non lasciare mai l’apparecchio incustodito: - quando è collegato alla rete elettrica. - se non è raffreddato per almeno 1 ora.

• Prima di svuotare la caldaia/sciacquare il vano raccogli-calcare (a seconda del modello) attendere sempre che la centrare vapore sia fredda e scollegata da almeno 2 ore per svitare il tappo di scarico / aprire il vano.

• Attenzione: se il tappo del boiler o il tappo di risciacquo del boiler (a seconda del modello) cade o viene urtato in maniera forte, sostituirlo presso un centro di assistenza autorizzato, in quanto potrebbe essere danneggiato.

• Durante il risciacquo della caldaia, non riempirla mai sotto un getto d’acqua diretto. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:51 Page1415

• Non aprire il tappo del boiler durante l’uso.

• Non utilizzare l’apparecchio se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontare mai l’apparecchio. farlo esaminare presso un Centro Servizi autorizzato per evitare pericoli.

• Se il cavo elettrico o il tubo del vapore sono danneggiati, affidarne la riparazione a un Centro Servizi autorizzato, per evitare danni e lesioni.

• Per garantire la massima sicurezza, questo apparecchio è conforme alle norme e ai regolamenti vigenti (Direttive Bassa tensione, Compatibilità elettromagnetica, Ambiente, ecc.)

• Questa centrale vapore è un apparecchio elettrico: deve pertanto essere utilizzato in condizioni d’uso normali. L’apparecchio è concepito esclusivamente per un utilizzodomestico.

• Questo apparecchio è equipaggiato con 2 sistemi di sicurezza: - una valvola anti-eccesso di pressione, che in caso di malfunzionamenti lascia fuoriuscire l’eccesso di vapore. - un fusibile termico per evitare Il surriscaldamento.

• Collegare sempre la centrale vapore: - una rete elettrica la cui tensione sia compresa tra 220 e 240 V. - a una presa elettrica «a terra». Qualsiasi errore di collegamento può causare danni irreversibili e annullare la garanzia. Se si utilizza una prolunga, verificare che la presa sia di tipo bipolare 16A con conduttore di messa a terra.

• Svolgere completamente il cavo elettrico prima di collegarlo a una presa elettrica con messa a terra.

• La piastra del ferro e la base del ferro sul serbatoio possono raggiungere temperature molto elevate, causando il rischio di ustioni: non toccarle. Non toccare mai i cavi elettrici con la piastra del ferro.

• L’apparecchio emette vapore che può causare ustioni. Maneggiare il ferro con cautela, soprattutto durante i passaggi verticali. Non dirigere il vapore su persone o animali.

• Non immergere mai la centrale vapore in acqua o altri liquidi. Non collocarla mai sotto un getto d’acqua di rubinetto.

2. Manopola di regolazione della temperatura

4. Sistema Ultracord (a seconda del modello)

7. Tasto avvolgicavo (a seconda del modello)

8. Vano per riporre il cavo elettrico

10. Tasto Turbo (a seconda del modello)

11. Doppi sportelli di protezione.

12. Maniglia di trasporto

13. Tasto di sblocco dello sportello di protezione

14. Serbatoio d’acqua

15. Maniglia per togliere e riposizionare il serbatoio

16. Caldaia (sull’unità di base)

19. Mascherina raccogli-calcare

20. Contenitore raccogli-calcare

21. Pannello di controllo

a. Spia Serbatoio d'acqua vuoto b. Spia “AUTO OFF” c. Tasto di accensione “RESTART” d. Spia “ANTI-CALC” e. Tasto di accensione “RESET” f. Spia “Pronto vapore” g. Pulsante di regolazione erogazione vapore g. Zone ECO (a seconda del modello)

20. Piastra autopulente (a seconda del modello)

IT • PRIMA DI UTILIZZARE L'APPARECCHIO CONSULTARE LE ISTRUZIONI DI SICUREZZA RIPORTATE ALL'INIZIO DI QUESTO MANUALE. Sistema di sicurezza “ PROTECT CONCEPT” Il generatore è dotato del sistema “Protect Concept”:

• Doppi sportelli di protezione.

• Sistema di bloccaggio automatico dello sportello quando questo è abbassato sul ferro - fig.2 e aper- tura con tasto di sblocco - fig.3 .

• Maniglia di trasporto- fig.1 . Preparazione Che acqua utilizzare ?

• Acqua del rubinetto L’apparecchio è stato concepito per funzionare con acqua del rubinetto. Se questa risulta molto calcarea si consiglia una miscela con 50% di acqua del rubinetto e 50% di acqua distillata reperibile in commercio. In alcune regioni in riva al mare la percentuale di sale dell’acqua può essere elevata. In tal caso utilizzare esclusivamente acqua distillata.

• Addolcitore Ne esistono di diversi tipi e l’acqua trattata dalla maggior parte di essi può essere impiegata nel generatore. Tuttavia, alcuni addolcitori e particolarmente quelli che ricorrono a prodotti chimici come il sale, possono causare sbavature bianche o marroni (è il caso delle caraffe filtranti). In caso di problemi di questo tipo consigliamo l’utilizzo dell’acqua di rubinetto non trattata o dell’acqua di bottiglia. Una volta cambiato il tipo di acqua occorreranno diversi utilizzi prima di risolvere completamente il problema. Si consiglia di provare la funzione vapore per la prima volta su biancheria vecchia che può essere poi gettata, così da non danneggiare i capi.

• Ricordate! Non utilizzate mai acqua piovana, così come acqua contenente additivi (amido, profumo) o acqua degli elettrodomestici. Tali additivi possono intaccare le proprietà del vapore e, ad alte temperature, formare dei depositi nella caldaia (che possono macchiare i capi). Riempimento del serbatoio

• Abbassare lo sportello sul ferro fino al bloccaggio automatico del sist ema di protezione (identificato da un “clic” ) - fig.2.

• Rimuovete il serbatoio d'acqua amovibile con l'apposita maniglia (situata sulla parte anteriore del generatore) – fig.4.

• Riempite il serbatoio senza superare il livello Max. – fig.6. e fig.7.

• Riposizionatelo con cura nel suo alloggiamento fino al “clic” – fig.5.

• Premere il tasto di sblocco dello sportello di protezione fino al “clic” e richiuderlo sul serbatoio – fig.3.

• Il ferro è dotato di un'uscita del cavo telescopico per evitare che il cavo possa sfregare sulla biancheria e sgualcirla durante la stiratura. Il sistema Ultracord evita che il cavo possa intralciare i movimenti della mano. Per stirare con il sistema Ultracord: - Il sistema Ultracord arretra automaticamente. - Ogni volta che appoggiate il ferro sul suo supporto, il sistema Ultracord riavvolge il cavo e lo rilascia automatica- mente quando riutilizzate il ferro. Per riporre il generatore: - Abbassate l'archetto sul supporto. Accendere il generatore

• Collegarlo allo presa di corrente.

• Accendete l’interruttore luminoso acceso/spento, la spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda – fig.15. Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto. Utilizzo Stiratura a vapore

• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da sti- rare (vedi la tabella sottostante).

• La spia del ferro si accende. Attenzione: all'avvio dell'unità e ogni volta che la tempera- tura viene ridotta durante l'uso, l'apparecchio è pronto per l'uso quando la spia del ferro si spegne e quando la spia verde sul pannello controlli rimane fissa. Se viene aumentata la temperatura durante l'uso è possibile utilizzare immediatamente il ferro, ma si racco- manda di non aumentare la potenza del vapore una volta che la spia del ferro è spenta.

• Regolate l’emissione della quantità di vapore (sul pannello di controllo).

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si ac- cende e si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’uti- lizzo.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il va- pore si ferma rilasciando il comando – fig.10. Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Regolazione della temperatura e della portata del vapore In caso di dubbi sulla natura del tessuto del capo da stirare consultate l'etichetta.

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli che richiedono temperature più elevate (••• o Max). - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più delicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizza-tore del ferro da stiro con una serie di impulsi– fig.10, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo.

• Regolazione della vaporizzazione: - Se si stira un tessuto spesso, aumentare la vaporizzazione. - In caso di stirature a basse temperature, portare il regolatore del flusso di vapore in posizione mini e premere sul pulsante vapore a impulsi.

• Posizionando il termostato in posizione "min", il ferro non scalda. Non appoggiare il ferro su un supporto metallico. Quando non si utilizza il ferro, riporlo sempre nel supporto poggiaferro. E' dotato di sistema antiscivolo e sopporta alte temperature. La prima volta che viene utilizzato è possibile che si verifichino fumi o odori. Essi non sono dannosi nè pregiudicano le prestazioni del prodotto e scompariranno rapidamente. Al momento del primo utilizzo o se non avete usato il vapore da un po' di tempo: premete più volte successivamente il pulsante vapore con il ferro lontano dai panni da stirare. Ciò permetterà l'eliminazione dell'acqua fredda dal circuito vapore. Tipo di tessutoRegolazione della manopoladella temperatura Regolazione del pulsante del vapore Lino / CotoneSeta / Lana / ViscosaTessuti sintetici(poliestere, acetato, acrilico, poliammide)REGOLAZIONE DELLA TEMPERATURA E DEL VAPORE IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page8889

MODALITÀ ECO: La centrale vapore è dotata della modalità ECO per un consumo minore di energia, pur garantendo una produzione di vapore sufficiente per una stiratura efficace. Una volta regolato correttamente il termostato del ferro (cfr. tabella precedente) posizionate il regolatore per l’erogazione di vapore sul segmento ECO - fig.17. La modalità Eco può essere utilizzata sui tessuti che consentono una temperatura di stiratura di almeno ••. Tuttavia, per un risultato ottimale con tessuti molto spessi o particolarmente grinzosi , si raccomanda di utilizzare il flusso di vapore massimo. Stirare senza vapore - Non premere il pulsante di controllo vapore sull’impugnatura del ferro. Stiratura in verticale

• Regolate il cursore della temperatura del ferro e l'erogazione di vapore della cal- daia (situati sul pannello di controllo) in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

• Mantenendo il ferro in posizione verticale premete in modo intermittente il co- mando vapore (posto sull’impugnatura del ferro) – fig.10 effettuando un movi- mento dall'alto verso il basso – fig.9. Riempite nuovamente il serbatoio

• Non è possibile erogare vapore se la spia rossa "serbatoio vuoto" si accende – fig.11.

1. Chiudere lo sportello di protezione fino al “clic”. fig.2.

2. Rimuovete il serbatoio dell'acqua amovibile con l'apposita maniglia (situata sulla parte ante-

riore del generatore) e riempitelo senza superare il livello massimo.

3. Inseritelo con cura nel suo alloggiamento fino al "clic".

4. Ricollegate. Premete il tasto “RESTART” – fig.12 per proseguire la stiratura. Quando la spia

verde resta accesa, il vapore è pronto.

5. Aprire lo sportello di protezione. fig.3.

Funzione TURBO (secondo il modello)

• Premete 2 o 3 volte il tasto turbo per ottenere più vapore: - per stirare i tessuti più spessi, - per eliminare le false pieghe, - per una potente azione anti-pieghe in verticale. Utilizzate la funzione turbo con cautela, poiché l'eccezionale potenza del vapore può cau- sare bruciature. Piastra Autoclean Catalys

• Il ferro della centrale vapore è dotato di una piastra autopulente funzionante per catalisi.

• Il rivestimento esclusivo consente di eliminare le impurità generate dal normale utilizzo.

• Si raccomanda di posare il ferro sempre sul tallone o sul porta ferro in modo da preservare il rivestimento autopulente. Pulizia e manutenzione Pulite il vostro generatore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Pulizia della piastra (a seconda del modello): il ferro della centrale vapore è dotato di una piastra autopulente funzionante per catalisi. Il rivestimento esclusivo consente di eliminare costantemente le impurità generate dal normale utilizzo. Una stiratura con una temperatura inadeguata, tuttavia, può lasciare delle tracce che richiedono una pulizia manuale. In tal caso si consiglia di utilizzare un panno umido sulla piastra ancora tiepida in modo da non danneggiare il rivestimento.

• Pulite di tanto in tanto le parti di plastica con un panno morbido. Suggerimento per lapulizia: per pulire lapiastra del ferrofacilmente ecorrettamente,utilizzare unaspugnetta umida nonabrasiva quando lapiastra è ancoratiepida.I nostri consigli : per i tessutidiversi dal lino o dal cotone,mantenete il ferro ad alcunicentimetri di distanza pernon bruciare il tessuto. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page8990 Decalcificazione del generatore : Per prolungare la durata dell'apparecchio ed evitare fuoriuscite di calcare, il g enera- tore è dotato di un raccogli-calcare integrato. Questo contenitore, situato nel ces- tello, recupera automaticamente il calcare che si forma all'interno. Principio di funzionamento:

• La spia arancione “anti-calc” lampeggiante sul pannello di controllo avverte della necessità di sciacquare il raccogli-calcare - fig.14 Attenzione: questa operazione deve essere effettuata quando il generatore è scollegato da più di due ore ed è completamente freddo. Per effettuare questa operazione, il generatore deve essere vicino a un lavello poiché al momento dell'apertura potrebbe fuoriuscire dell'acqua dal cestello.

• Quando il generatore è completamente raffreddato, rimuovete il contenitore raccogli-calcare - fig.18

• Svitate completamente il contenitore e staccatelo dal corpo dell'apparecchio: in esso viene raccolto il calcare accu- mulato nel cestello - fig.19 e fig.20.

• Per pulire a fondo il contenitore è sufficiente sciacquarlo con acqua corrente per eliminare tutto il calcare - fig.21.

• Riponete il contenitore nel suo alloggiamento, riavvitandolo completamente per garantire la tenuta - fig.22.

• Rimettete la mascherina al suo posto. In aggiunta alla manutenzione ordinaria, si raccomanda di procedere a una pulizia profonda del serbatoio ogni sei mesi o ogni 25 utilizzi. Per effettuare la pulizia:

• Verificare che il generatore sia freddo e scollegato dalla rete elettrica da almeno 2 ore

• Posizionare il generatore di vapore sul bordo del lavabo e il ferro da stiro al suo fianco, appoggiato in verticale sulla sua parte posteriore

• Togliere il coperchio del filtro e svitare il filtro anticalcare

• Tenendo il generatore di vapore in posizione inclinata riempire il serbatoio con 1/4 di litro di acqua del rubinetto

• Agitare il serbatoio per qualche istante e svuotarlo nel lavabo

• Riposizionare il filtro nella sua sede avvitandolo con decisione

• Riposizionare il coperchio del filtro. Al successivo utilizzo premete il tasto “reset” situato sul pannello di controllo per spegnere la spia arancione “anti-calc - fig.13”. Sistema "auto off"

• Per maggiore sicurezza, il generatore è dotato di un sistema “auto off” che mette in stand-by il generatore dopo 8 minuti di inattività o in caso di dimenticanza.

• Una spia luminosa rossa lampeggiante sul pannello di controllo indica che l'apparecchio è in stand-by. - fig.16.

• Per riattivare il generatore: Premete il pulsante “Restart”. Attendete che la spia del pulsante “vapore pronto” non lampeggi più prima di riprendere a stirare.

• Se non utilizzate la levetta del vapore per almeno 8 minuti, il sistema “auto off” disattiva il generatore, per maggiore sicurezza. Riporre il vostro generatore

• Posate il ferro sul supporto poggiaferro del generatore

• Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina. Riponete il cavo elettrico nel suo alloggio.

• Richiudere lo sportello di protezione sul ferro fino al bloccaggio automatico del sistema di protezione (identifi- cato da un “clic”).

• Sistemate il cavo nell'apposito alloggio. Piegatelo in due come per fare un nodo. Inserite la parte finale di questo anello nell'alloggiacavo e spingete delicatamente fino a vedere l'estremità dall'altro lato dell'alloggio stesso. – fig.26.

• Riposizionate il sistema Ultracord sul suo supporto - fig.8.

• Riporre il cavo di alimentazione fig.24.

• Prima di riporre il generatore in un armadietto o in uno spazio ristretto, lasciatelo raffreddare.

• Trasportate l'apparecchio mediante l'impugnatura - fig.1. Partecipiamo alla protezione dell’ambiente ! Il vostro apparecchio è composto da diversi materiali che possono essere riciclati. Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato. Per sciacquare la caldaia non utilizzate assolutamente prodotti di decalcificazione: potrebbero danneggiarla. Prima di procedere alla pulizia o allo scarico del generatore, è necessario spegnerlo, scollegarlo e lasciarlo raffreddare per più di 2 ore, per evitare ogni rischio di scottatura. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page9091

Un problema con il tuo generatore ? Per qualsiasi altro problema, rivolgetevi ad un Centro Assistenza Tecnica autorizzato pe r fare controllare il ferro da stiro. PROBLEMI POSSIBILI CAUSE SOLUZIONI Il generatore non si accende.La spia del termostato e iltasto on/off sono spenti.L’elettrodomestico non è acceso.Verificate che l’apparecchio sia correttamentecollegato e premete sull’interruttore acceso/spento.L’acqua cola attraverso i foridella piastra.L'acqua si è condensata nei tubipoiché utilizzate il vapore per la primavolta o non l'avete utilizzata daqualche tempo.Premete il comando vapore finché il ferro cominciaad erogare vapore. tilizzate il comando vapore primache il ferro sia caldo. iminuite la potenza di erogazione del vapore quandostirate a bassa temperatura (comando vapore sulpannello di controllo). Attendete che la spia del ferro sispenga prima di azionare il comando vapore.Il termostato non funziona: il ferronon è abbastanza caldo.Contattate un Centro Assistenza Autorizzato.Strisce d’acqua rimangonosulla biancheria.L’asse da stiro è impregnato di acquaperchè è adatto per la potenza delgeneratore.Controlla che l’asse sia adatto (asse con griglia c previene condensa).Colature bianche o scureescono dai fori della piastra..Dalla caldaia fuoriesce il calcarepoiché non è sciacquata regolarmente.Sciacquate il contenitore. (vedere § “Decalcificazione delgeneratore”). Dai fori della piastra fuoriesce una materia nerastra che sporca gli indumenti. State utilizzando sostanze chimiche decalcificanti o additivi nell'acqua da stiro. Non aggiungere questi tipi di prodotti nel serbatoi

d’acqua amovibile o nella caldaia. Contattate un Centro Assistenza Autorizzato. La piastra è sporca o nerastra e rischia di sporcare gli indumenti. La piastra è graffiata o rovinata. Viene utilizzata una temperatura eccessiva. Consultate i consigli sulla regolazione della temperatura. Gli indumenti non sono sufficientemente risciacquati o avete stirato un nuovo indumento senza lavarlo. Assicuratevi che la biancheria sia ben sciacquata c osicché non ci siano residui di sapore o altri prodotti chimici sugli indumenti. Utilizzate dell'amido. Il ferro è stato riposto orizzontalmente su di un porta ferro metallico. La piastra è stata pulita con un tampone abrasivo o metallico. Spruzzate l’amido sul rovescio del tessuto da stirare. Riponete sempre il ferro sul tallone o sul porta ferro dedicato. Fate riferimento al capitolo “Pulitura della piastra”. Non c’è vapore o c’è poco vapore. Il serbatoio d’acqua amovibile è vuoto (spia rossa). Riempite il serbatoio d’acqua amovibile. Verificate che il serbatoio d'acqua amovibile sia ben posizionato fino a udire il "clic". La potenza di erogazione del vapore è regolata al minimo. Aumentate la potenza di erogazione del vapore (pulsante della caldaia). Avete riempito il serbatoioma non c'è vapore.Il serbatoio è mal posizionato.Verificate che il serbatoio d'acqua amovibile sia b posizionato fino a udire il "clic". La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa. Il serbatoio d’acqua amovibile è vuoto. Riempite il serbatoio d’acqua amovibile. Fuoriesce del vapore attorno al collettore. Il collettore è stretto male. Ristringere il collettore. La guarnizione del collettore è danneggiata. Contattare 1 centro assistenza autorizzato. L’apparecchio è difettoso. Non utilizzare più il generatore e contattare un ce ntro assistenza autorizzato. Fuoriesce vapore da sotto l’apparechio. L'apparecchio è difettoso. Non utilizzate più il generatore e contattate un centro di assistenza autorizzato. 1800129550 GV93XX-GV94XX E0 A11_110x154 12/03/13 13:52 Page9192 Apparatbeskrivelse
