BRUKSANVISNING Flowclear 58748 BESTWAY

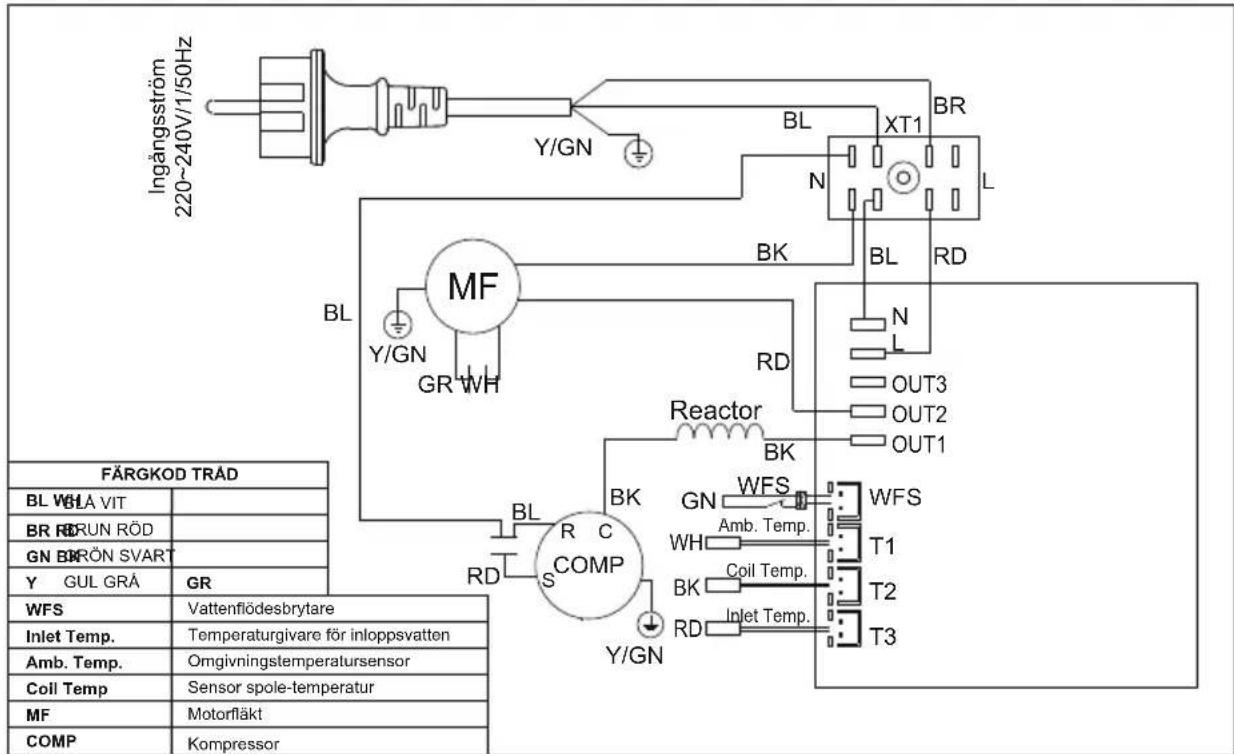

Y/GN Amb. Temp.Inlet Temp.Coil Temp. Reactor Inlet Temp.Amb. Temp.Coil TempVARNING220–240V~50Hz, 1PH, 5.33A, 1 200W, IPX5Vid luft på 26 °C och vattenförhållande på 6 °C: Värmekapacitet: 4,4kWIneffekt: 0,92kW COP: 4,8Ljudnivå 1M: 55dB (A)Max. sugtryck: 2,5 MPa Max. utsläppstryck: 4,2 MPa Max. tillåtet tryck: 4,4 MPa köldmedium: R32 (0,35 kg)GWP: 675

likvärdig: 0,236TOm elkabeln är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande behöriga personer, för att undvika fara.Produkten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt så att de förstår riskerna det innebär. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn.Apparaten ska vara placerad minst 2 m ifrån poolen. Apparaten får inte användas medan någon är i poolen!Apparaten måste strömförses genom en isolertransformator eller få sin ström genom en jordfelsbrytare (RCD) med en återstående driftström som inte överstiger 30 mA. Förlängningssladd får ej användas.Om instruktionerna saknas, kontakta Bestway eller sök efter dem på webbplatsen: www.bestwaycorp.com VAR FÖRSIKTIG: Se till att allt installations- eller servicearbete endast utförs av kvalificerad personal. Hermetiskt tillsluten utrustning, läckagetestad, innehåller fluorerad växthusgas.Apparaten ska installeras i enlighet med nationella ledningsföreskrifter.Använd inga medel som inte rekommenderas av tillverkaren rengöra eller påskynda avfrostningsprocessen. Apparaten ska förvaras i ett rum utan fungerande antändningskällor (t.ex. öppna lågor, gasapparat i drift eller en elektrisk värmare). Stick inte hål på eller bränn upp apparaten.Tänk på att köldmedium vanligtvis inte luktar.Överensstämmelse med nationella gasföreskrifter ska iakttas.Håll ventilationsöppningarna fria från hinder;Service ska endast utföras enligt tillverkarens rekommendationer.Apparaten ska förvaras i ett väl ventilerat utrymme.Apparaten ska förvaras i ett rum/utrymme utan öppna lågor (såsom gasapparat i drift) och antändningskällor (såsom elvärmare i drift)Apparaten ska förvaras så att den inte skadas mekaniskt. Personer som arbetar med att bryta sig in i kylsystem ska innehav giltig personcertifiering från ett certifierat företag om dennes kompetens att hantera köldmedium på ett säkert sätt i enlighet med en företagsgodkänd bedömningsspecifikation.Service ska endast utföras enligt rekommendationer från tillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under uppsyn av personen med behörighet att hantera brandfarliga köldmedium.Information om underhållKontroller av områdetInnan något arbete görs på system som innehåller brandfarliga köldmedium måste man utföra vissa säkerhetskontroller.

Detta för att minimera antändningsrisken. Vid reparationer av kylsystem ska följande försiktighetsåtgärder iakttas innan arbetet utförs.Arbetssätt Det är nödvändigt med ett kontrollerat tillvägagångssätt för att minimera risken för exponering av brandfarlig gas eller -ånga. Allmänt arbetsområde All underhållspersonal och andra som arbetar i det lokala området ska informeras om vilken typ av arbete som utförs. Arbete i trånga utrymmen ska undvikas. Området runt arbetsytan ska vara avdelat från andra. Säkerställ att arbetsområdet har kontrollerats avseende brandfarligt material.Kontroller av läckage av köldmedium Det är viktigt att kontrollera området före och under arbetet. Använd en lämplig läckagesökare för köldmedium så att tekniker är medveten om den potentiella möjliga risken av brandfarlig atmosfär. Säkerställ att utrustningen för läckagedetekteringen är lämplig för användning med brandfarliga köldmedium dvs, inte skapar gnistor, ordentligt förseglad och säker.Förekomst av brandsläckare Vid arbete på kylenheten eller tillhörande delar som kan leda till eld är det viktigt att ha en brandsläckare/-utrustning nära till hands. Ha ett fast släckningsmedel eller koldioxidsläckare i anslutning till laddningsplatsen. Inga antändningskällor Personer som utför arbete på ett kylsystem med rörledningar som innehåller/har innehållit brandfarligt köldmedium får inte använda några antändningskällor, som kan leda till brand eller explosioner. Alla typer av antändningskällor (även cigarettrökning), bör hållas på ett tillräckligt långt avstånd från installations-, reparations-, demonterings- och kasseringsplatsen, om det finns risk för utsläpp av brandfarligt köldmedium. Innan arbete påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med ”Rökning förbjuden" ska visas.Ventilerat område Se till att området är öppet eller har god ventilation innan något arbete utförs på systemet eller på heta delar. Fullgod ventilation är nödvändig under hela arbetet. Ventilationen ska på ett säkert sätt skingra eventuellt frigjort köldmedium, så att det försvinner ut i luftkretsen.Kontroll av kylutrustning Om elektriska komponenter byts ska de vara ändamålsenliga för ändamålet och enligt rätt specifikation. Följ alltid tillverkarens riktlinjer för underhåll och service. Om du inte är säker ska du kontakta tillverkarens tekniska avdelning för hjälp. Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedium: - ventilationsmaskiner och utlopp fungerar på ett tillfredsställande sätt och inte är blockerade; - om en indirekt kylkrets används, ska sekundärkretsen kontrolleras avseende förekomst av köldmedium; - märkningen på utrustningen fortsätter att vara synlig och läsbar. Oläsliga märkningar och skyltar ska korrigeras; - Kylrör eller komponenter är installerade på en plats där de mest troligt inte kommer att exponeras för något ämne som kan korrodera komponenter som innehåller köldmedium, såvida komponenterna inte har tillverkats av material som är resistenta mot korrosion eller lämpligt skyddade mot korrodering.Kontroller av elektriska apparater Reparation och underhåll av elektriska komponenter ska innefatta initiala säkerhetskontroller och inspektionsprocedurer. Om ett fel som kan äventyra säkerheten förekommer skall ingen strömförsörjning anslutas till kretsen tills problemet har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart men det är nödvändigt att fortsätta driften, kan en lämplig tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter informeras. Initiala säkerhetskontroller skall inkludera: - att kondensatorer är urladdade: detta skall utföras på ett säkert sätt för att undvika möjligheten för gnistor; - att det inte finns några strömförande elektriska komponenter och ledningar som är exponerade under laddning, återställning eller rensning av systemet;- att jordbindningen ännu existerar.Reparationer av förseglade komponenter Vid reparation av förseglade komponenter skall alla elektriska anslutningar kopplas ur från den utrustning som arbete ska utföras på innan ett eventuell avlägsnande av förseglingsskydd osv. Om det är absolut nödvändigt med strömförsörjning till utrustningen under service,måste en permanent detektering för läckage placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation. Särskild uppmärksamhet skall ägnas åt följande vid arbete med elektriska komponenter för att säkerställa att höljet inte förändras på ett sådant sätt att skyddsnivån påverkas. Detta inkluderar skada på kablar, för många anslutningar, terminalerna är inte av ursprunglig specifikation, skadade förseglingar, felaktigt monterade bussningar osv. Säkerställ att apparaten är säkert monterad. Säkerställ att förseglingar eller tätningsmaterial inte har försämrats till den grad att de inte längre tjänar något syfte för att förhindra inträngning av brandfarliga atmosfärer. Reservdelar ska vara i enlighet med tillverkarens specifikationer. OBS: Användning av silikontätning kan hämma effektiviteten hos vissa typer av detekteringsutrustning för läckage. Internt säkra komponenter behöver inte isoleras innan arbete påbörjas på dem.Reparera egensäkra komponenter Applicera inte någon permanent induktiv eller kapacitiv belastning till kretsen utan att säkerställa att detta inte överskrider den tillåtna spänningen och strömmen som är tillåten för den utrustning som används. Internt säkra delar är de enda typerna som det kan arbetas med i närvaro av brandfarlig atmosfär. Testapparaten skall vara av korrekt klassificering.

VIKTIGA SÄKERHETSINSTRUKTIONER

Byt endast ut komponenter med delar som specificeras av tillverkaren. Andra delar kan leda till antändning av köldmedium i atmosfären från en läcka.Kablage Kontrollera att kablarna inte utsätts för slitage, korrosion, kraftigt tryck,vibrationer, skarpa kanter eller andra skadliga omgivningsförhållanden. Kontrollen skall även ta hänsyn till effekterna av åldrande eller kontinuerlig vibration från källor som t.ex. kompressorer och fläktar.Detektering av brandfarliga köldmedium Under inga förhållanden skall potentiella antändningskällor användas vid sökning av eller detektion efter läckage av köldmedium. En halidfackla (eller någon annan detektor med öppen eldslåga) får inte användas. Detektionsmetoder för läckage Följande detektionsmetoder för läckage anses acceptabla för system som innehåller brandfarligt kylmedel. Elektroniska läckagedetektorer skall användas för att detektera brandfarligt kylmedel, men känsligheten är kanske inte tillräcklig,eller kan kräva en omkalibrering. (Detektionsutrustning skall kalibreras i ett område som är fritt från köldmedium.) Säkerställ att detektorn inte är en potentiell antändningskälla och är lämplig för köldmediumet som används. Utrustning för läckagedetektering skall ställas in till en procentsats av köldmediumets LFL och kalibreras efter det köldmedium som används och lämplig procentandel gas (max 25 %) måste bekräftas. Vätskor som används för läckagedetektering är lämpliga för användning med de flesta köldmedium. Användning av rengöringsmedel som innehåller klor skall däremot undvikas, eftersom klor kan reagera med köldmedium och korrodera kopparröret.Om läckage misstänks måste alla öppna eldslågor tas bort/släckas. Om läckage av köldmedium som kräver hårdlödning hittas, skall allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet som är avlägset från läckan. Syrefritt kväve (OFN) skall sedan spolas genom systemet både före och under hårdlödningen.Borttagning och evakuering Vid inbrytning i kylkretsen för reparationer – eller för något annat ändamål – skall konventionella förfaranden användas. Det är emellertid viktigt att bästa praxis följs, eftersom brandfarlighet måste tas i beaktning. Följande förfarande skall följas: - avlägsna köldmediumet;- rensa kretsen med inert gas;- evakuera;- rensa igen med inert gas;- öppna kretsen genom att skära eller löda. Köldmedie-laddningen skall återvinnas i korrekta återvinningscylindrar. Systemet ska ”spolas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna åtgärd. Spolningen skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta fylla på tills arbetstryck har uppnåtts, ventileras sedan till atmosfären och slutligen dra ner till ett vakuum. Denna process skall upprepas tills det inte längre finns köldmedium i systemet. När den sista OFN-laddningen har använts, skall systemet luftas till atmosfärstryck för att arbetet ska kunna utföras. Detta förfarande är kritiskt viktigt om hårdlödning på rören ska utföras. Säkerställ att uttaget för vakuumpumpen inte ligger i närheten av någon antändningskälla och att det finns tillgänglig ventilation.LaddningsförfarandenUtöver konventionella laddningsförfaranden skall följande krav följas. - Säkerställ att förorening av olika kylmedel inte uppstår vid användning av laddningsutrustning. Slangar och ledningar skall vara så korta som möjligt för att minimera den mängd köldmedium som förekommer i dem.- Cylindrarna skall hållas upprätt.- Säkerställ att kylsystemet är jordat innan systemet laddas med köldmedium.- Märk systemet när laddningen är slutförd (om den inte redan är märkt).- Extrem försiktighet måste vidtas för att inte överfylla kylsystemet. Innan systemet återladdas skall det trycktestas med OFN. Systemet skall läckagetestas vid slutförd laddning och innan användning. Ett efterföljande läckagetest skall utföras innan platsen lämnas.Avveckling Innan detta förfarande utförs är det viktigt att teknikern är mycket bekant med utrustningen och alla dess detaljer. Det rekommenderas att hålla en god praxis och återvinna alla kylmedel på ett säkert sätt. Innan åtgärden utförs skall ett olje- och köldmediumprov tas om en analys krävs före återanvändning av återvunnet köldmedium. Det är viktigt att nätström finns tillgängligt innan denna åtgärd påbörjas.a) Bekanta dig med utrustningen och dess användning.b) Isolera systemet elektriskt.c) Innan förfaranden påbörjas, säkerställ att: - mekanisk hanteringsutrustning finns tillgänglig (vid behov) för hantering av kylcylindrar; - all skyddsutrustning för personal finns tillgängligt och används korrekt;- återvinningsprocessen övervakas vid alla tillfällen av en behörig person; - utrustning och cylindrar för återvinning uppfyller alla lämpliga standarder. d) Pumpa ner kylsystemet om möjligt. e) Om ett vakuum inte är möjligt, skapa ett grenrör så att köldmediumet kan avlägsnas från olika delar av systemet. f ) Se till att cylindern är placerad på vågarna innan återvinning utförs. g) Starta återvinningsmaskinen och använd den i enlighet med tillverkarens instruktioner. h) Överfyll inte cylindrar. (Inte mer än 80 % laddningsvolym av vätska.) i ) Överskrid inte det maximala arbetstrycket för cylindern, inte ens temporärt. j ) När cylindrarna är fyllda korrekt och processen är klar, se till att cylindrarna och utrustningen snabbt tas bort från platsen och att alla isoleringsventiler på utrustningen är stängda. k) Återvunnet köldmedium skall inte laddas till ett annat kylsystem om det inte har rengjorts och kontrollerats. Märkning Utrustningen ska märkas med information om att den har avvecklats och tömts på köldmedium. Märkningen skall vara daterad och signerad. Säkerställ att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarligt köldmedium.Återvinning Vid avlägsnande av köldmedium från ett system, antingen för service eller avveckling, rekommenderas det att alla köldmedium tas bort säkert. Vid överföring av köldmedium till cylindrar, säkerställ att endast lämpliga cylindrar för återvinning av köldmedium används. Säkerställ att korrekt antal cylindrar med kapacitet för hela systemladdningen finns tillgängligt. Alla cylindrar som skall användas är betecknade för det återvunna köldmediumet och märkta för det köldmedium (dvs speciella cylindrar för återvinning av köldmedium). Cylindrarna skall vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i bra arbetsskick. Tomma återvinningscylindrar är evakuerade och, om möjligt, svalnat innan återvinning utförs. Återvinningsutrustningen skall vara i bra arbetsskick med en uppsättning instruktioner för utrustningen som finns på plats, och skall vara lämplig för återvinning av brandfarligt kylmedel.Dessutom skall en uppsättning kalibrerade vågar i bra skick finnas tillgängliga. Slangarna skall vara kompletta med läckagefria kopplingsanordningar i bra skick. Innan återvinningsmaskinen används, kontrollera att den är i ett tillfredsställande arbetsskick, väl underhållen och att alla tillhörande elektriska komponenter är tätade för att förhindra antändning vid händelse av utsläpp av köldmedium. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediumet skall returneras till köldmediesleverantören i en korrekt återvinningscylinder med relevant avfallsöverföringskvitto. Blanda inte kylmedel i återvinningsenheter och i synnerhet inte i cylindrar. Om kompressorer eller kompressoroljor skall avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte kvarstår i smörjmedlet. Avvecklingsprocessen skall utföras innan kompressorn lämnas in till återförsäljaren. Endast elektrisk uppvärmning av kompressorhöljet skall användas för att påskynda denna process. När olja har dränerats från ett system ska det bäras ut säkert.

Besök Bestway YouTube-kanal BRUKSANVISNING 58748 4 kW poolvärmare VI RÅDER ATT INTE SKICKA TILLBAKAPRODUKTEN TILL AFFÄRENFRÅGOR? PROBLEM?SAKNADE DELAR?För frågor och svar, bruksanvisningar,videoklipp eller reservdelar, besök bestwaycorp.com/support

pVARNING 220–240V~50Hz, 1PH, 5.33A, 1 200W, IPX5 Vid luft på 26 °C och vattenförhållande på 6 °C: Värmekapacitet: 4,4kW Ineffekt: 0,92kW COP: 4,8 Ljudnivå 1M: 55dB (A) Max. sugtryck: 2,5 MPa Max. utsläppstryck: 4,2 MPa Max. tillåtet tryck: 4,4 MPa köldmedium: R32 (0,35 kg) GWP: 675

likvärdig: 0,236T Om elkabeln är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande behöriga personer, för att undvika fara. Produkten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt så att de förstår riskerna det innebär. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn. Apparaten ska vara placerad minst 2 m ifrån poolen. Apparaten får inte användas medan någon är i poolen! Apparaten måste strömförses genom en isolertransformator eller få sin ström genom en jordfelsbrytare (RCD) med en återstående driftström som inte överstiger 30 mA. Förlängningssladd får ej användas. Om instruktionerna saknas, kontakta Bestway eller sök efter dem på webbplatsen: www.bestwaycorp.com VAR FÖRSIKTIG: Se till att allt installations- eller servicearbete endast utförs av kvalificerad personal. Hermetiskt tillsluten utrustning, läckagetestad, innehåller fluorerad växthusgas. Apparaten ska installeras i enlighet med nationella ledningsföreskrifter. Använd inga medel som inte rekommenderas av tillverkaren rengöra eller påskynda avfrostningsprocessen. Apparaten ska förvaras i ett rum utan fungerande antändningskällor (t.ex. öppna lågor, gasapparat i drift eller en elektrisk värmare). Stick inte hål på eller bränn upp apparaten. Tänk på att köldmedium vanligtvis inte luktar. Överensstämmelse med nationella gasföreskrifter ska iakttas. Håll ventilationsöppningarna fria från hinder; Service ska endast utföras enligt tillverkarens rekommendationer. Apparaten ska förvaras i ett väl ventilerat utrymme. Apparaten ska förvaras i ett rum/utrymme utan öppna lågor (såsom gasapparat i drift) och antändningskällor (såsom elvärmare i drift) Apparaten ska förvaras så att den inte skadas mekaniskt. Personer som arbetar med att bryta sig in i kylsystem ska innehav giltig personcertifiering från ett certifierat företag om dennes kompetens att hantera köldmedium på ett säkert sätt i enlighet med en företagsgodkänd bedömningsspecifikation. Service ska endast utföras enligt rekommendationer från tillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under uppsyn av personen med behörighet att hantera brandfarliga köldmedium. Information om underhåll Kontroller av området Innan något arbete görs på system som innehåller brandfarliga köldmedium måste man utföra vissa säkerhetskontroller. Detta för att minimera antändningsrisken. Vid reparationer av kylsystem ska följande försiktighetsåtgärder iakttas innan arbetet utförs. Arbetssätt Det är nödvändigt med ett kontrollerat tillvägagångssätt för att minimera risken för exponering av brandfarlig gas eller -ånga. Allmänt arbetsområde All underhållspersonal och andra som arbetar i det lokala området ska informeras om vilken typ av arbete som utförs. Arbete i trånga utrymmen ska undvikas. Området runt arbetsytan ska vara avdelat från andra. Säkerställ att arbetsområdet har kontrollerats avseende brandfarligt material. Kontroller av läckage av köldmedium Det är viktigt att kontrollera området före och under arbetet. Använd en lämplig läckagesökare för köldmedium så att tekniker är medveten om den potentiella möjliga risken av brandfarlig atmosfär. Säkerställ att utrustningen för läckagedetekteringen är lämplig för användning med brandfarliga köldmedium dvs, inte skapar gnistor, ordentligt förseglad och säker. Förekomst av brandsläckare Vid arbete på kylenheten eller tillhörande delar som kan leda till eld är det viktigt att ha en brandsläckare/-utrustning nära till hands. Ha ett fast släckningsmedel eller koldioxidsläckare i anslutning till laddningsplatsen. Inga antändningskällor Personer som utför arbete på ett kylsystem med rörledningar som innehåller/har innehållit brandfarligt köldmedium får inte använda några antändningskällor, som kan leda till brand eller explosioner. Alla typer av antändningskällor (även cigarettrökning), bör hållas på ett tillräckligt långt avstånd från installations-, reparations-, demonterings- och kasseringsplatsen, om det finns risk för utsläpp av brandfarligt köldmedium. Innan arbete påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med ”Rökning förbjuden" ska visas. Ventilerat område Se till att området är öppet eller har god ventilation innan något arbete utförs på systemet eller på heta delar. Fullgod ventilation är nödvändig under hela arbetet. Ventilationen ska på ett säkert sätt skingra eventuellt frigjort köldmedium, så att det försvinner ut i luftkretsen. Kontroll av kylutrustning Om elektriska komponenter byts ska de vara ändamålsenliga för ändamålet och enligt rätt specifikation. Följ alltid tillverkarens riktlinjer för underhåll och service. Om du inte är säker ska du kontakta tillverkarens tekniska avdelning för hjälp. Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedium: - ventilationsmaskiner och utlopp fungerar på ett tillfredsställande sätt och inte är blockerade; - om en indirekt kylkrets används, ska sekundärkretsen kontrolleras avseende förekomst av köldmedium; - märkningen på utrustningen fortsätter att vara synlig och läsbar. Oläsliga märkningar och skyltar ska korrigeras; - Kylrör eller komponenter är installerade på en plats där de mest troligt inte kommer att exponeras för något ämne som kan korrodera komponenter som innehåller köldmedium, såvida komponenterna inte har tillverkats av material som är resistenta mot korrosion eller lämpligt skyddade mot korrodering. Kontroller av elektriska apparater Reparation och underhåll av elektriska komponenter ska innefatta initiala säkerhetskontroller och inspektionsprocedurer. Om ett fel som kan äventyra säkerheten förekommer skall ingen strömförsörjning anslutas till kretsen tills problemet har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart men det är nödvändigt att fortsätta driften, kan en lämplig tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter informeras. Initiala säkerhetskontroller skall inkludera: - att kondensatorer är urladdade: detta skall utföras på ett säkert sätt för att undvika möjligheten för gnistor; - att det inte finns några strömförande elektriska komponenter och ledningar som är exponerade under laddning, återställning eller rensning av systemet; - att jordbindningen ännu existerar. Reparationer av förseglade komponenter Vid reparation av förseglade komponenter skall alla elektriska anslutningar kopplas ur från den utrustning som arbete ska utföras på innan ett eventuell avlägsnande av förseglingsskydd osv. Om det är absolut nödvändigt med strömförsörjning till utrustningen under service,måste en permanent detektering för läckage placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation. Särskild uppmärksamhet skall ägnas åt följande vid arbete med elektriska komponenter för att säkerställa att höljet inte förändras på ett sådant sätt att skyddsnivån påverkas. Detta inkluderar skada på kablar, för många anslutningar, terminalerna är inte av ursprunglig specifikation, skadade förseglingar, felaktigt monterade bussningar osv. Säkerställ att apparaten är säkert monterad. Säkerställ att förseglingar eller tätningsmaterial inte har försämrats till den grad att de inte längre tjänar något syfte för att förhindra inträngning av brandfarliga atmosfärer. Reservdelar ska vara i enlighet med tillverkarens specifikationer. OBS: Användning av silikontätning kan hämma effektiviteten hos vissa typer av detekteringsutrustning för läckage. Internt säkra komponenter behöver inte isoleras innan arbete påbörjas på dem. Reparera egensäkra komponenter Applicera inte någon permanent induktiv eller kapacitiv belastning till kretsen utan att säkerställa att detta inte överskrider den tillåtna spänningen och strömmen som är tillåten för den utrustning som används. Internt säkra delar är de enda typerna som det kan arbetas med i närvaro av brandfarlig atmosfär. Testapparaten skall vara av korrekt klassificering.

Byt endast ut komponenter med delar som specificeras av tillverkaren. Andra delar kan leda till antändning av köldmedium i atmosfären från en läcka. Kablage Kontrollera att kablarna inte utsätts för slitage, korrosion, kraftigt tryck,vibrationer, skarpa kanter eller andra skadliga omgivningsförhållanden. Kontrollen skall även ta hänsyn till effekterna av åldrande eller kontinuerlig vibration från källor som t.ex. kompressorer och fläktar. Detektering av brandfarliga köldmedium Under inga förhållanden skall potentiella antändningskällor användas vid sökning av eller detektion efter läckage av köldmedium. En halidfackla (eller någon annan detektor med öppen eldslåga) får inte användas. Detektionsmetoder för läckage Följande detektionsmetoder för läckage anses acceptabla för system som innehåller brandfarligt kylmedel. Elektroniska läckagedetektorer skall användas för att detektera brandfarligt kylmedel, men känsligheten är kanske inte tillräcklig,eller kan kräva en omkalibrering. (Detektionsutrustning skall kalibreras i ett område som är fritt från köldmedium.) Säkerställ att detektorn inte är en potentiell antändningskälla och är lämplig för köldmediumet som används. Utrustning för läckagedetektering skall ställas in till en procentsats av köldmediumets LFL och kalibreras efter det köldmedium som används och lämplig procentandel gas (max 25 %) måste bekräftas. Vätskor som används för läckagedetektering är lämpliga för användning med de flesta köldmedium. Användning av rengöringsmedel som innehåller klor skall däremot undvikas, eftersom klor kan reagera med köldmedium och korrodera kopparröret. Om läckage misstänks måste alla öppna eldslågor tas bort/släckas. Om läckage av köldmedium som kräver hårdlödning hittas, skall allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet som är avlägset från läckan. Syrefritt kväve (OFN) skall sedan spolas genom systemet både före och under hårdlödningen. Borttagning och evakuering Vid inbrytning i kylkretsen för reparationer – eller för något annat ändamål – skall konventionella förfaranden användas. Det är emellertid viktigt att bästa praxis följs, eftersom brandfarlighet måste tas i beaktning. Följande förfarande skall följas: - avlägsna köldmediumet; - rensa kretsen med inert gas; - evakuera; - rensa igen med inert gas; - öppna kretsen genom att skära eller löda. Köldmedie-laddningen skall återvinnas i korrekta återvinningscylindrar. Systemet ska ”spolas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna åtgärd. Spolningen skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta fylla på tills arbetstryck har uppnåtts, ventileras sedan till atmosfären och slutligen dra ner till ett vakuum. Denna process skall upprepas tills det inte längre finns köldmedium i systemet. När den sista OFN-laddningen har använts, skall systemet luftas till atmosfärstryck för att arbetet ska kunna utföras. Detta förfarande är kritiskt viktigt om hårdlödning på rören ska utföras. Säkerställ att uttaget för vakuumpumpen inte ligger i närheten av någon antändningskälla och att det finns tillgänglig ventilation. Laddningsförfaranden Utöver konventionella laddningsförfaranden skall följande krav följas. - Säkerställ att förorening av olika kylmedel inte uppstår vid användning av laddningsutrustning. Slangar och ledningar skall vara så korta som möjligt för att minimera den mängd köldmedium som förekommer i dem. - Cylindrarna skall hållas upprätt. - Säkerställ att kylsystemet är jordat innan systemet laddas med köldmedium. - Märk systemet när laddningen är slutförd (om den inte redan är märkt). - Extrem försiktighet måste vidtas för att inte överfylla kylsystemet. Innan systemet återladdas skall det trycktestas med OFN. Systemet skall läckagetestas vid slutförd laddning och innan användning. Ett efterföljande läckagetest skall utföras innan platsen lämnas. Avveckling Innan detta förfarande utförs är det viktigt att teknikern är mycket bekant med utrustningen och alla dess detaljer. Det rekommenderas att hålla en god praxis och återvinna alla kylmedel på ett säkert sätt. Innan åtgärden utförs skall ett olje- och köldmediumprov tas om en analys krävs före återanvändning av återvunnet köldmedium. Det är viktigt att nätström finns tillgängligt innan denna åtgärd påbörjas. a) Bekanta dig med utrustningen och dess användning. b) Isolera systemet elektriskt. c) Innan förfaranden påbörjas, säkerställ att: - mekanisk hanteringsutrustning finns tillgänglig (vid behov) för hantering av kylcylindrar; - all skyddsutrustning för personal finns tillgängligt och används korrekt; - återvinningsprocessen övervakas vid alla tillfällen av en behörig person; - utrustning och cylindrar för återvinning uppfyller alla lämpliga standarder. d) Pumpa ner kylsystemet om möjligt. e) Om ett vakuum inte är möjligt, skapa ett grenrör så att köldmediumet kan avlägsnas från olika delar av systemet.

) Se till att cylindern är placerad på vågarna innan återvinning utförs. g) Starta återvinningsmaskinen och använd den i enlighet med tillverkarens instruktioner. h) Överfyll inte cylindrar. (Inte mer än 80 % laddningsvolym av vätska.)

) Överskrid inte det maximala arbetstrycket för cylindern, inte ens temporärt.

) När cylindrarna är fyllda korrekt och processen är klar, se till att cylindrarna och utrustningen snabbt tas bort från platsen och att alla isoleringsventiler på utrustningen är stängda. k) Återvunnet köldmedium skall inte laddas till ett annat kylsystem om det inte har rengjorts och kontrollerats. Märkning Utrustningen ska märkas med information om att den har avvecklats och tömts på köldmedium. Märkningen skall vara daterad och signerad. Säkerställ att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarligt köldmedium. Återvinning Vid avlägsnande av köldmedium från ett system, antingen för service eller avveckling, rekommenderas det att alla köldmedium tas bort säkert. Vid överföring av köldmedium till cylindrar, säkerställ att endast lämpliga cylindrar för återvinning av köldmedium används. Säkerställ att korrekt antal cylindrar med kapacitet för hela systemladdningen finns tillgängligt. Alla cylindrar som skall användas är betecknade för det återvunna köldmediumet och märkta för det köldmedium (dvs speciella cylindrar för återvinning av köldmedium). Cylindrarna skall vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i bra arbetsskick. Tomma återvinningscylindrar är evakuerade och, om möjligt, svalnat innan återvinning utförs. Återvinningsutrustningen skall vara i bra arbetsskick med en uppsättning instruktioner för utrustningen som finns på plats, och skall vara lämplig för återvinning av brandfarligt kylmedel. Dessutom skall en uppsättning kalibrerade vågar i bra skick finnas tillgängliga. Slangarna skall vara kompletta med läckagefria kopplingsanordningar i bra skick. Innan återvinningsmaskinen används, kontrollera att den är i ett tillfredsställande arbetsskick, väl underhållen och att alla tillhörande elektriska komponenter är tätade för att förhindra antändning vid händelse av utsläpp av köldmedium. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediumet skall returneras till köldmediesleverantören i en korrekt återvinningscylinder med relevant avfallsöverföringskvitto. Blanda inte kylmedel i återvinningsenheter och i synnerhet inte i cylindrar. Om kompressorer eller kompressoroljor skall avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte kvarstår i smörjmedlet. Avvecklingsprocessen skall utföras innan kompressorn lämnas in till återförsäljaren. Endast elektrisk uppvärmning av kompressorhöljet skall användas för att påskynda denna process. När olja har dränerats från ett system ska det bäras ut säkert.VARNING 220–240V~50Hz, 1PH, 5.33A, 1 200W, IPX5 Vid luft på 26 °C och vattenförhållande på 6 °C: Värmekapacitet: 4,4kW Ineffekt: 0,92kW COP: 4,8 Ljudnivå 1M: 55dB (A) Max. sugtryck: 2,5 MPa Max. utsläppstryck: 4,2 MPa Max. tillåtet tryck: 4,4 MPa köldmedium: R32 (0,35 kg) GWP: 675

likvärdig: 0,236T Om elkabeln är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande behöriga personer, för att undvika fara. Produkten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt så att de förstår riskerna det innebär. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn. Apparaten ska vara placerad minst 2 m ifrån poolen. Apparaten får inte användas medan någon är i poolen! Apparaten måste strömförses genom en isolertransformator eller få sin ström genom en jordfelsbrytare (RCD) med en återstående driftström som inte överstiger 30 mA. Förlängningssladd får ej användas. Om instruktionerna saknas, kontakta Bestway eller sök efter dem på webbplatsen: www.bestwaycorp.com VAR FÖRSIKTIG: Se till att allt installations- eller servicearbete endast utförs av kvalificerad personal. Hermetiskt tillsluten utrustning, läckagetestad, innehåller fluorerad växthusgas. Apparaten ska installeras i enlighet med nationella ledningsföreskrifter. Använd inga medel som inte rekommenderas av tillverkaren rengöra eller påskynda avfrostningsprocessen. Apparaten ska förvaras i ett rum utan fungerande antändningskällor (t.ex. öppna lågor, gasapparat i drift eller en elektrisk värmare). Stick inte hål på eller bränn upp apparaten. Tänk på att köldmedium vanligtvis inte luktar. Överensstämmelse med nationella gasföreskrifter ska iakttas. Håll ventilationsöppningarna fria från hinder; Service ska endast utföras enligt tillverkarens rekommendationer. Apparaten ska förvaras i ett väl ventilerat utrymme. Apparaten ska förvaras i ett rum/utrymme utan öppna lågor (såsom gasapparat i drift) och antändningskällor (såsom elvärmare i drift) Apparaten ska förvaras så att den inte skadas mekaniskt. Personer som arbetar med att bryta sig in i kylsystem ska innehav giltig personcertifiering från ett certifierat företag om dennes kompetens att hantera köldmedium på ett säkert sätt i enlighet med en företagsgodkänd bedömningsspecifikation. Service ska endast utföras enligt rekommendationer från tillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under uppsyn av personen med behörighet att hantera brandfarliga köldmedium. Information om underhåll Kontroller av området Innan något arbete görs på system som innehåller brandfarliga köldmedium måste man utföra vissa säkerhetskontroller. Detta för att minimera antändningsrisken. Vid reparationer av kylsystem ska följande försiktighetsåtgärder iakttas innan arbetet utförs. Arbetssätt Det är nödvändigt med ett kontrollerat tillvägagångssätt för att minimera risken för exponering av brandfarlig gas eller -ånga. Allmänt arbetsområde All underhållspersonal och andra som arbetar i det lokala området ska informeras om vilken typ av arbete som utförs. Arbete i trånga utrymmen ska undvikas. Området runt arbetsytan ska vara avdelat från andra. Säkerställ att arbetsområdet har kontrollerats avseende brandfarligt material. Kontroller av läckage av köldmedium Det är viktigt att kontrollera området före och under arbetet. Använd en lämplig läckagesökare för köldmedium så att tekniker är medveten om den potentiella möjliga risken av brandfarlig atmosfär. Säkerställ att utrustningen för läckagedetekteringen är lämplig för användning med brandfarliga köldmedium dvs, inte skapar gnistor, ordentligt förseglad och säker. Förekomst av brandsläckare Vid arbete på kylenheten eller tillhörande delar som kan leda till eld är det viktigt att ha en brandsläckare/-utrustning nära till hands. Ha ett fast släckningsmedel eller koldioxidsläckare i anslutning till laddningsplatsen. Inga antändningskällor Personer som utför arbete på ett kylsystem med rörledningar som innehåller/har innehållit brandfarligt köldmedium får inte använda några antändningskällor, som kan leda till brand eller explosioner. Alla typer av antändningskällor (även cigarettrökning), bör hållas på ett tillräckligt långt avstånd från installations-, reparations-, demonterings- och kasseringsplatsen, om det finns risk för utsläpp av brandfarligt köldmedium. Innan arbete påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med ”Rökning förbjuden" ska visas. Ventilerat område Se till att området är öppet eller har god ventilation innan något arbete utförs på systemet eller på heta delar. Fullgod ventilation är nödvändig under hela arbetet. Ventilationen ska på ett säkert sätt skingra eventuellt frigjort köldmedium, så att det försvinner ut i luftkretsen. Kontroll av kylutrustning Om elektriska komponenter byts ska de vara ändamålsenliga för ändamålet och enligt rätt specifikation. Följ alltid tillverkarens riktlinjer för underhåll och service. Om du inte är säker ska du kontakta tillverkarens tekniska avdelning för hjälp. Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedium: - ventilationsmaskiner och utlopp fungerar på ett tillfredsställande sätt och inte är blockerade; - om en indirekt kylkrets används, ska sekundärkretsen kontrolleras avseende förekomst av köldmedium; - märkningen på utrustningen fortsätter att vara synlig och läsbar. Oläsliga märkningar och skyltar ska korrigeras; - Kylrör eller komponenter är installerade på en plats där de mest troligt inte kommer att exponeras för något ämne som kan korrodera komponenter som innehåller köldmedium, såvida komponenterna inte har tillverkats av material som är resistenta mot korrosion eller lämpligt skyddade mot korrodering. Kontroller av elektriska apparater Reparation och underhåll av elektriska komponenter ska innefatta initiala säkerhetskontroller och inspektionsprocedurer. Om ett fel som kan äventyra säkerheten förekommer skall ingen strömförsörjning anslutas till kretsen tills problemet har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart men det är nödvändigt att fortsätta driften, kan en lämplig tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter informeras. Initiala säkerhetskontroller skall inkludera: - att kondensatorer är urladdade: detta skall utföras på ett säkert sätt för att undvika möjligheten för gnistor; - att det inte finns några strömförande elektriska komponenter och ledningar som är exponerade under laddning, återställning eller rensning av systemet; - att jordbindningen ännu existerar. Reparationer av förseglade komponenter Vid reparation av förseglade komponenter skall alla elektriska anslutningar kopplas ur från den utrustning som arbete ska utföras på innan ett eventuell avlägsnande av förseglingsskydd osv. Om det är absolut nödvändigt med strömförsörjning till utrustningen under service,måste en permanent detektering för läckage placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation. Särskild uppmärksamhet skall ägnas åt följande vid arbete med elektriska komponenter för att säkerställa att höljet inte förändras på ett sådant sätt att skyddsnivån påverkas. Detta inkluderar skada på kablar, för många anslutningar, terminalerna är inte av ursprunglig specifikation, skadade förseglingar, felaktigt monterade bussningar osv. Säkerställ att apparaten är säkert monterad. Säkerställ att förseglingar eller tätningsmaterial inte har försämrats till den grad att de inte längre tjänar något syfte för att förhindra inträngning av brandfarliga atmosfärer. Reservdelar ska vara i enlighet med tillverkarens specifikationer. OBS: Användning av silikontätning kan hämma effektiviteten hos vissa typer av detekteringsutrustning för läckage. Internt säkra komponenter behöver inte isoleras innan arbete påbörjas på dem. Reparera egensäkra komponenter Applicera inte någon permanent induktiv eller kapacitiv belastning till kretsen utan att säkerställa att detta inte överskrider den tillåtna spänningen och strömmen som är tillåten för den utrustning som används. Internt säkra delar är de enda typerna som det kan arbetas med i närvaro av brandfarlig atmosfär. Testapparaten skall vara av korrekt klassificering. Byt endast ut komponenter med delar som specificeras av tillverkaren. Andra delar kan leda till antändning av köldmedium i atmosfären från en läcka. Kablage Kontrollera att kablarna inte utsätts för slitage, korrosion, kraftigt tryck,vibrationer, skarpa kanter eller andra skadliga omgivningsförhållanden. Kontrollen skall även ta hänsyn till effekterna av åldrande eller kontinuerlig vibration från källor som t.ex. kompressorer och fläktar. Detektering av brandfarliga köldmedium Under inga förhållanden skall potentiella antändningskällor användas vid sökning av eller detektion efter läckage av köldmedium. En halidfackla (eller någon annan detektor med öppen eldslåga) får inte användas. Detektionsmetoder för läckage Följande detektionsmetoder för läckage anses acceptabla för system som innehåller brandfarligt kylmedel. Elektroniska läckagedetektorer skall användas för att detektera brandfarligt kylmedel, men känsligheten är kanske inte tillräcklig,eller kan kräva en omkalibrering. (Detektionsutrustning skall kalibreras i ett område som är fritt från köldmedium.) Säkerställ att detektorn inte är en potentiell antändningskälla och är lämplig för köldmediumet som används. Utrustning för läckagedetektering skall ställas in till en procentsats av köldmediumets LFL och kalibreras efter det köldmedium som används och lämplig procentandel gas (max 25 %) måste bekräftas. Vätskor som används för läckagedetektering är lämpliga för användning med de flesta köldmedium. Användning av rengöringsmedel som innehåller klor skall däremot undvikas, eftersom klor kan reagera med köldmedium och korrodera kopparröret. Om läckage misstänks måste alla öppna eldslågor tas bort/släckas. Om läckage av köldmedium som kräver hårdlödning hittas, skall allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet som är avlägset från läckan. Syrefritt kväve (OFN) skall sedan spolas genom systemet både före och under hårdlödningen. Borttagning och evakuering Vid inbrytning i kylkretsen för reparationer – eller för något annat ändamål – skall konventionella förfaranden användas. Det är emellertid viktigt att bästa praxis följs, eftersom brandfarlighet måste tas i beaktning. Följande förfarande skall följas: - avlägsna köldmediumet; - rensa kretsen med inert gas; - evakuera; - rensa igen med inert gas; - öppna kretsen genom att skära eller löda. Köldmedie-laddningen skall återvinnas i korrekta återvinningscylindrar. Systemet ska ”spolas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna åtgärd. Spolningen skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta fylla på tills arbetstryck har uppnåtts, ventileras sedan till atmosfären och slutligen dra ner till ett vakuum. Denna process skall upprepas tills det inte längre finns köldmedium i systemet. När den sista OFN-laddningen har använts, skall systemet luftas till atmosfärstryck för att arbetet ska kunna utföras. Detta förfarande är kritiskt viktigt om hårdlödning på rören ska utföras. Säkerställ att uttaget för vakuumpumpen inte ligger i närheten av någon antändningskälla och att det finns tillgänglig ventilation. Laddningsförfaranden Utöver konventionella laddningsförfaranden skall följande krav följas. - Säkerställ att förorening av olika kylmedel inte uppstår vid användning av laddningsutrustning. Slangar och ledningar skall vara så korta som möjligt för att minimera den mängd köldmedium som förekommer i dem. - Cylindrarna skall hållas upprätt. - Säkerställ att kylsystemet är jordat innan systemet laddas med köldmedium. - Märk systemet när laddningen är slutförd (om den inte redan är märkt). - Extrem försiktighet måste vidtas för att inte överfylla kylsystemet. Innan systemet återladdas skall det trycktestas med OFN. Systemet skall läckagetestas vid slutförd laddning och innan användning. Ett efterföljande läckagetest skall utföras innan platsen lämnas. Avveckling Innan detta förfarande utförs är det viktigt att teknikern är mycket bekant med utrustningen och alla dess detaljer. Det rekommenderas att hålla en god praxis och återvinna alla kylmedel på ett säkert sätt. Innan åtgärden utförs skall ett olje- och köldmediumprov tas om en analys krävs före återanvändning av återvunnet köldmedium. Det är viktigt att nätström finns tillgängligt innan denna åtgärd påbörjas. a) Bekanta dig med utrustningen och dess användning. b) Isolera systemet elektriskt. c) Innan förfaranden påbörjas, säkerställ att: - mekanisk hanteringsutrustning finns tillgänglig (vid behov) för hantering av kylcylindrar; - all skyddsutrustning för personal finns tillgängligt och används korrekt; - återvinningsprocessen övervakas vid alla tillfällen av en behörig person; - utrustning och cylindrar för återvinning uppfyller alla lämpliga standarder. d) Pumpa ner kylsystemet om möjligt. e) Om ett vakuum inte är möjligt, skapa ett grenrör så att köldmediumet kan avlägsnas från olika delar av systemet.

) Se till att cylindern är placerad på vågarna innan återvinning utförs.

g) Starta återvinningsmaskinen och använd den i enlighet med tillverkarens instruktioner. h) Överfyll inte cylindrar. (Inte mer än 80 % laddningsvolym av vätska.)

) Överskrid inte det maximala arbetstrycket för cylindern, inte ens temporärt.

) När cylindrarna är fyllda korrekt och processen är klar, se till att cylindrarna och utrustningen snabbt tas bort från platsen och att alla isoleringsventiler på utrustningen är stängda. k) Återvunnet köldmedium skall inte laddas till ett annat kylsystem om det inte har rengjorts och kontrollerats. Märkning Utrustningen ska märkas med information om att den har avvecklats och tömts på köldmedium. Märkningen skall vara daterad och signerad. Säkerställ att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarligt köldmedium. Återvinning Vid avlägsnande av köldmedium från ett system, antingen för service eller avveckling, rekommenderas det att alla köldmedium tas bort säkert. Vid överföring av köldmedium till cylindrar, säkerställ att endast lämpliga cylindrar för återvinning av köldmedium används. Säkerställ att korrekt antal cylindrar med kapacitet för hela systemladdningen finns tillgängligt. Alla cylindrar som skall användas är betecknade för det återvunna köldmediumet och märkta för det köldmedium (dvs speciella cylindrar för återvinning av köldmedium). Cylindrarna skall vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i bra arbetsskick. Tomma återvinningscylindrar är evakuerade och, om möjligt, svalnat innan återvinning utförs. Återvinningsutrustningen skall vara i bra arbetsskick med en uppsättning instruktioner för utrustningen som finns på plats, och skall vara lämplig för återvinning av brandfarligt kylmedel. Dessutom skall en uppsättning kalibrerade vågar i bra skick finnas tillgängliga. Slangarna skall vara kompletta med läckagefria kopplingsanordningar i bra skick. Innan återvinningsmaskinen används, kontrollera att den är i ett tillfredsställande arbetsskick, väl underhållen och att alla tillhörande elektriska komponenter är tätade för att förhindra antändning vid händelse av utsläpp av köldmedium. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediumet skall returneras till köldmediesleverantören i en korrekt återvinningscylinder med relevant avfallsöverföringskvitto. Blanda inte kylmedel i återvinningsenheter och i synnerhet inte i cylindrar. Om kompressorer eller kompressoroljor skall avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte kvarstår i smörjmedlet. Avvecklingsprocessen skall utföras innan kompressorn lämnas in till återförsäljaren. Endast elektrisk uppvärmning av kompressorhöljet skall användas för att påskynda denna process. När olja har dränerats från ett system ska det bäras ut säkert.AVFALLSHANTERING Elektroniska produkter ska inte kastas tillsammans med hushållsavfall. Lämna in till en återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare angående återvinning. MONTERING CHECKLISTA Kontrollera förpackningens delar med dellistan i bruksanvisningen. Kontrollera att utrustningens delar motsvarar modellen du ämnade köpa. Besök vår webbplats bestwaycorp.com/support om delar är skadade eller fattas vid köptillfället.

Poolvärmaren fungerar korrekt var som helst under följande förhållanden: - Poolvärmaren ska placeras 2 meter från poolen och 1 meter från andra föremål. - Poolvärmaren ska hållas i upprätt läge. Om enheten har hållits i en annan position, vänta minst 24 timmar innan användning, för att stabilisera den flytande gasen inuti systemet. - Installera aldrig enheten i närheten av buskage som kan blockera luftintaget. I annat fall försämras den kontinuerliga tillförseln av frisk luft, vilket resulterar i minskad effektivitet och eventuellt förhindrar tillräcklig värmeeffekt. - Poolvärmaren är försedd med en fläkt som driver ut kall luft. Se till att placera poolvärmaren så att den kalla luften inte riktas mot poolen. - Placera poolvärmaren nära en dräneringspunkt. Luften som sugs in i poolvärmaren kyls kraftigt ner vid uppvärmningen av poolvattnet, vilket kan orsaka kondens på förångaren. Vid hög luftfuktighet kan mängden kondens kan vara så mycket som flera liter per timme. Detta är normalt och bör inte betraktas som en vattenläcka. Poolvärmaren innehåller köldmedium. Eftersom det är ett skadligt ämne måste köldmediumet kasseras på ett korrekt sätt på en ändamålet godkänd uppsamlingsplats. VARNING 220–240V~50Hz, 1PH, 5.33A, 1 200W, IPX5 Vid luft på 26 °C och vattenförhållande på 6 °C: Värmekapacitet: 4,4kW Ineffekt: 0,92kW COP: 4,8 Ljudnivå 1M: 55dB (A) Max. sugtryck: 2,5 MPa Max. utsläppstryck: 4,2 MPa Max. tillåtet tryck: 4,4 MPa köldmedium: R32 (0,35 kg) GWP: 675

likvärdig: 0,236T Om elkabeln är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande behöriga personer, för att undvika fara. Produkten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt så att de förstår riskerna det innebär. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn. Apparaten ska vara placerad minst 2 m ifrån poolen. Apparaten får inte användas medan någon är i poolen! Apparaten måste strömförses genom en isolertransformator eller få sin ström genom en jordfelsbrytare (RCD) med en återstående driftström som inte överstiger 30 mA. Förlängningssladd får ej användas. Om instruktionerna saknas, kontakta Bestway eller sök efter dem på webbplatsen: www.bestwaycorp.com VAR FÖRSIKTIG: Se till att allt installations- eller servicearbete endast utförs av kvalificerad personal. Hermetiskt tillsluten utrustning, läckagetestad, innehåller fluorerad växthusgas. Apparaten ska installeras i enlighet med nationella ledningsföreskrifter. Använd inga medel som inte rekommenderas av tillverkaren rengöra eller påskynda avfrostningsprocessen. Apparaten ska förvaras i ett rum utan fungerande antändningskällor (t.ex. öppna lågor, gasapparat i drift eller en elektrisk värmare). Stick inte hål på eller bränn upp apparaten. Tänk på att köldmedium vanligtvis inte luktar. Överensstämmelse med nationella gasföreskrifter ska iakttas. Håll ventilationsöppningarna fria från hinder; Service ska endast utföras enligt tillverkarens rekommendationer. Apparaten ska förvaras i ett väl ventilerat utrymme. Apparaten ska förvaras i ett rum/utrymme utan öppna lågor (såsom gasapparat i drift) och antändningskällor (såsom elvärmare i drift) Apparaten ska förvaras så att den inte skadas mekaniskt. Personer som arbetar med att bryta sig in i kylsystem ska innehav giltig personcertifiering från ett certifierat företag om dennes kompetens att hantera köldmedium på ett säkert sätt i enlighet med en företagsgodkänd bedömningsspecifikation. Service ska endast utföras enligt rekommendationer från tillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under uppsyn av personen med behörighet att hantera brandfarliga köldmedium. Information om underhåll Kontroller av området Innan något arbete görs på system som innehåller brandfarliga köldmedium måste man utföra vissa säkerhetskontroller. Detta för att minimera antändningsrisken. Vid reparationer av kylsystem ska följande försiktighetsåtgärder iakttas innan arbetet utförs. Arbetssätt Det är nödvändigt med ett kontrollerat tillvägagångssätt för att minimera risken för exponering av brandfarlig gas eller -ånga. Allmänt arbetsområde All underhållspersonal och andra som arbetar i det lokala området ska informeras om vilken typ av arbete som utförs. Arbete i trånga utrymmen ska undvikas. Området runt arbetsytan ska vara avdelat från andra. Säkerställ att arbetsområdet har kontrollerats avseende brandfarligt material. Kontroller av läckage av köldmedium Det är viktigt att kontrollera området före och under arbetet. Använd en lämplig läckagesökare för köldmedium så att tekniker är medveten om den potentiella möjliga risken av brandfarlig atmosfär. Säkerställ att utrustningen för läckagedetekteringen är lämplig för användning med brandfarliga köldmedium dvs, inte skapar gnistor, ordentligt förseglad och säker. Förekomst av brandsläckare Vid arbete på kylenheten eller tillhörande delar som kan leda till eld är det viktigt att ha en brandsläckare/-utrustning nära till hands. Ha ett fast släckningsmedel eller koldioxidsläckare i anslutning till laddningsplatsen. Inga antändningskällor Personer som utför arbete på ett kylsystem med rörledningar som innehåller/har innehållit brandfarligt köldmedium får inte använda några antändningskällor, som kan leda till brand eller explosioner. Alla typer av antändningskällor (även cigarettrökning), bör hållas på ett tillräckligt långt avstånd från installations-, reparations-, demonterings- och kasseringsplatsen, om det finns risk för utsläpp av brandfarligt köldmedium. Innan arbete påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med ”Rökning förbjuden" ska visas. Ventilerat område Se till att området är öppet eller har god ventilation innan något arbete utförs på systemet eller på heta delar. Fullgod ventilation är nödvändig under hela arbetet. Ventilationen ska på ett säkert sätt skingra eventuellt frigjort köldmedium, så att det försvinner ut i luftkretsen. Kontroll av kylutrustning Om elektriska komponenter byts ska de vara ändamålsenliga för ändamålet och enligt rätt specifikation. Följ alltid tillverkarens riktlinjer för underhåll och service. Om du inte är säker ska du kontakta tillverkarens tekniska avdelning för hjälp. Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedium: - ventilationsmaskiner och utlopp fungerar på ett tillfredsställande sätt och inte är blockerade; - om en indirekt kylkrets används, ska sekundärkretsen kontrolleras avseende förekomst av köldmedium; - märkningen på utrustningen fortsätter att vara synlig och läsbar. Oläsliga märkningar och skyltar ska korrigeras; - Kylrör eller komponenter är installerade på en plats där de mest troligt inte kommer att exponeras för något ämne som kan korrodera komponenter som innehåller köldmedium, såvida komponenterna inte har tillverkats av material som är resistenta mot korrosion eller lämpligt skyddade mot korrodering. Kontroller av elektriska apparater Reparation och underhåll av elektriska komponenter ska innefatta initiala säkerhetskontroller och inspektionsprocedurer. Om ett fel som kan äventyra säkerheten förekommer skall ingen strömförsörjning anslutas till kretsen tills problemet har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart men det är nödvändigt att fortsätta driften, kan en lämplig tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter informeras. Initiala säkerhetskontroller skall inkludera: - att kondensatorer är urladdade: detta skall utföras på ett säkert sätt för att undvika möjligheten för gnistor; - att det inte finns några strömförande elektriska komponenter och ledningar som är exponerade under laddning, återställning eller rensning av systemet; - att jordbindningen ännu existerar. Reparationer av förseglade komponenter Vid reparation av förseglade komponenter skall alla elektriska anslutningar kopplas ur från den utrustning som arbete ska utföras på innan ett eventuell avlägsnande av förseglingsskydd osv. Om det är absolut nödvändigt med strömförsörjning till utrustningen under service,måste en permanent detektering för läckage placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation. Särskild uppmärksamhet skall ägnas åt följande vid arbete med elektriska komponenter för att säkerställa att höljet inte förändras på ett sådant sätt att skyddsnivån påverkas. Detta inkluderar skada på kablar, för många anslutningar, terminalerna är inte av ursprunglig specifikation, skadade förseglingar, felaktigt monterade bussningar osv. Säkerställ att apparaten är säkert monterad. Säkerställ att förseglingar eller tätningsmaterial inte har försämrats till den grad att de inte längre tjänar något syfte för att förhindra inträngning av brandfarliga atmosfärer. Reservdelar ska vara i enlighet med tillverkarens specifikationer. OBS: Användning av silikontätning kan hämma effektiviteten hos vissa typer av detekteringsutrustning för läckage. Internt säkra komponenter behöver inte isoleras innan arbete påbörjas på dem. Reparera egensäkra komponenter Applicera inte någon permanent induktiv eller kapacitiv belastning till kretsen utan att säkerställa att detta inte överskrider den tillåtna spänningen och strömmen som är tillåten för den utrustning som används. Internt säkra delar är de enda typerna som det kan arbetas med i närvaro av brandfarlig atmosfär. Testapparaten skall vara av korrekt klassificering. Byt endast ut komponenter med delar som specificeras av tillverkaren. Andra delar kan leda till antändning av köldmedium i atmosfären från en läcka. Kablage Kontrollera att kablarna inte utsätts för slitage, korrosion, kraftigt tryck,vibrationer, skarpa kanter eller andra skadliga omgivningsförhållanden. Kontrollen skall även ta hänsyn till effekterna av åldrande eller kontinuerlig vibration från källor som t.ex. kompressorer och fläktar. Detektering av brandfarliga köldmedium Under inga förhållanden skall potentiella antändningskällor användas vid sökning av eller detektion efter läckage av köldmedium. En halidfackla (eller någon annan detektor med öppen eldslåga) får inte användas. Detektionsmetoder för läckage Följande detektionsmetoder för läckage anses acceptabla för system som innehåller brandfarligt kylmedel. Elektroniska läckagedetektorer skall användas för att detektera brandfarligt kylmedel, men känsligheten är kanske inte tillräcklig,eller kan kräva en omkalibrering. (Detektionsutrustning skall kalibreras i ett område som är fritt från köldmedium.) Säkerställ att detektorn inte är en potentiell antändningskälla och är lämplig för köldmediumet som används. Utrustning för läckagedetektering skall ställas in till en procentsats av köldmediumets LFL och kalibreras efter det köldmedium som används och lämplig procentandel gas (max 25 %) måste bekräftas. Vätskor som används för läckagedetektering är lämpliga för användning med de flesta köldmedium. Användning av rengöringsmedel som innehåller klor skall däremot undvikas, eftersom klor kan reagera med köldmedium och korrodera kopparröret. Om läckage misstänks måste alla öppna eldslågor tas bort/släckas. Om läckage av köldmedium som kräver hårdlödning hittas, skall allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet som är avlägset från läckan. Syrefritt kväve (OFN) skall sedan spolas genom systemet både före och under hårdlödningen. Borttagning och evakuering Vid inbrytning i kylkretsen för reparationer – eller för något annat ändamål – skall konventionella förfaranden användas. Det är emellertid viktigt att bästa praxis följs, eftersom brandfarlighet måste tas i beaktning. Följande förfarande skall följas: - avlägsna köldmediumet; - rensa kretsen med inert gas; - evakuera; - rensa igen med inert gas; - öppna kretsen genom att skära eller löda. Köldmedie-laddningen skall återvinnas i korrekta återvinningscylindrar. Systemet ska ”spolas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna åtgärd. Spolningen skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta fylla på tills arbetstryck har uppnåtts, ventileras sedan till atmosfären och slutligen dra ner till ett vakuum. Denna process skall upprepas tills det inte längre finns köldmedium i systemet. När den sista OFN-laddningen har använts, skall systemet luftas till atmosfärstryck för att arbetet ska kunna utföras. Detta förfarande är kritiskt viktigt om hårdlödning på rören ska utföras. Säkerställ att uttaget för vakuumpumpen inte ligger i närheten av någon antändningskälla och att det finns tillgänglig ventilation. Laddningsförfaranden Utöver konventionella laddningsförfaranden skall följande krav följas. - Säkerställ att förorening av olika kylmedel inte uppstår vid användning av laddningsutrustning. Slangar och ledningar skall vara så korta som möjligt för att minimera den mängd köldmedium som förekommer i dem. - Cylindrarna skall hållas upprätt. - Säkerställ att kylsystemet är jordat innan systemet laddas med köldmedium. - Märk systemet när laddningen är slutförd (om den inte redan är märkt). - Extrem försiktighet måste vidtas för att inte överfylla kylsystemet. Innan systemet återladdas skall det trycktestas med OFN. Systemet skall läckagetestas vid slutförd laddning och innan användning. Ett efterföljande läckagetest skall utföras innan platsen lämnas. Avveckling Innan detta förfarande utförs är det viktigt att teknikern är mycket bekant med utrustningen och alla dess detaljer. Det rekommenderas att hålla en god praxis och återvinna alla kylmedel på ett säkert sätt. Innan åtgärden utförs skall ett olje- och köldmediumprov tas om en analys krävs före återanvändning av återvunnet köldmedium. Det är viktigt att nätström finns tillgängligt innan denna åtgärd påbörjas. a) Bekanta dig med utrustningen och dess användning. b) Isolera systemet elektriskt. c) Innan förfaranden påbörjas, säkerställ att: - mekanisk hanteringsutrustning finns tillgänglig (vid behov) för hantering av kylcylindrar; - all skyddsutrustning för personal finns tillgängligt och används korrekt; - återvinningsprocessen övervakas vid alla tillfällen av en behörig person; - utrustning och cylindrar för återvinning uppfyller alla lämpliga standarder. d) Pumpa ner kylsystemet om möjligt. e) Om ett vakuum inte är möjligt, skapa ett grenrör så att köldmediumet kan avlägsnas från olika delar av systemet.

) Se till att cylindern är placerad på vågarna innan återvinning utförs. g) Starta återvinningsmaskinen och använd den i enlighet med tillverkarens instruktioner. h) Överfyll inte cylindrar. (Inte mer än 80 % laddningsvolym av vätska.)

) Överskrid inte det maximala arbetstrycket för cylindern, inte ens temporärt.

) När cylindrarna är fyllda korrekt och processen är klar, se till att cylindrarna och utrustningen snabbt tas bort från platsen och att alla isoleringsventiler på utrustningen är stängda. k) Återvunnet köldmedium skall inte laddas till ett annat kylsystem om det inte har rengjorts och kontrollerats. Märkning Utrustningen ska märkas med information om att den har avvecklats och tömts på köldmedium. Märkningen skall vara daterad och signerad. Säkerställ att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarligt köldmedium. Återvinning Vid avlägsnande av köldmedium från ett system, antingen för service eller avveckling, rekommenderas det att alla köldmedium tas bort säkert. Vid överföring av köldmedium till cylindrar, säkerställ att endast lämpliga cylindrar för återvinning av köldmedium används. Säkerställ att korrekt antal cylindrar med kapacitet för hela systemladdningen finns tillgängligt. Alla cylindrar som skall användas är betecknade för det återvunna köldmediumet och märkta för det köldmedium (dvs speciella cylindrar för återvinning av köldmedium). Cylindrarna skall vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i bra arbetsskick. Tomma återvinningscylindrar är evakuerade och, om möjligt, svalnat innan återvinning utförs. Återvinningsutrustningen skall vara i bra arbetsskick med en uppsättning instruktioner för utrustningen som finns på plats, och skall vara lämplig för återvinning av brandfarligt kylmedel. Dessutom skall en uppsättning kalibrerade vågar i bra skick finnas tillgängliga. Slangarna skall vara kompletta med läckagefria kopplingsanordningar i bra skick. Innan återvinningsmaskinen används, kontrollera att den är i ett tillfredsställande arbetsskick, väl underhållen och att alla tillhörande elektriska komponenter är tätade för att förhindra antändning vid händelse av utsläpp av köldmedium. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediumet skall returneras till köldmediesleverantören i en korrekt återvinningscylinder med relevant avfallsöverföringskvitto. Blanda inte kylmedel i återvinningsenheter och i synnerhet inte i cylindrar. Om kompressorer eller kompressoroljor skall avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte kvarstår i smörjmedlet. Avvecklingsprocessen skall utföras innan kompressorn lämnas in till återförsäljaren. Endast elektrisk uppvärmning av kompressorhöljet skall användas för att påskynda denna process. När olja har dränerats från ett system ska det bäras ut säkert.

INSTALLERING För installation, följ instruktionerna i den här bruksanvisningen. Bilderna är endast avsedda som förklaring och kan skilja sig från den faktiska produkten. Inte skalenliga.

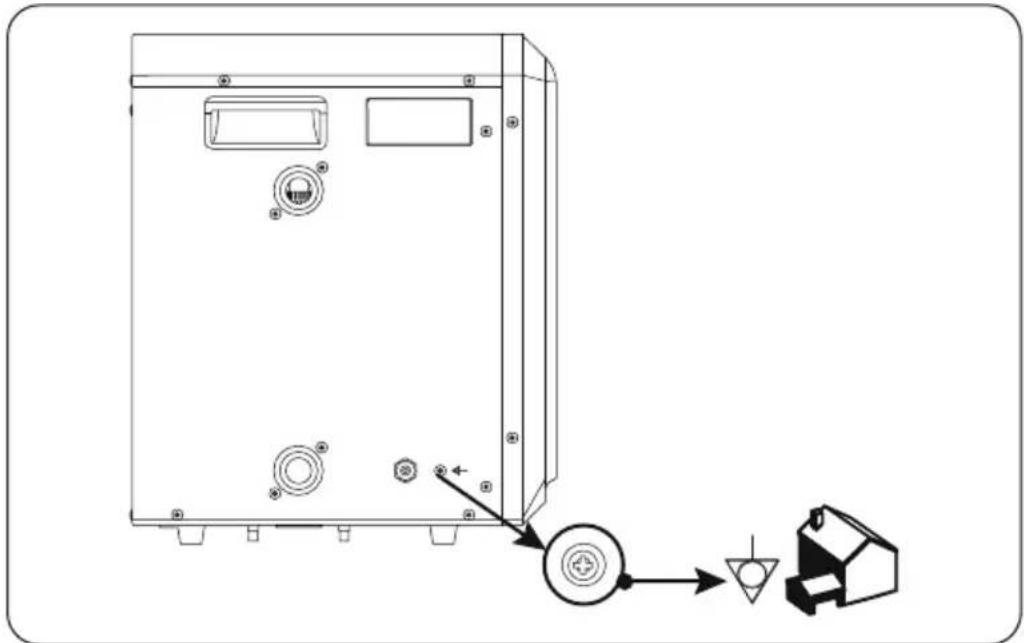

REKOMMENDATIONER UNDER INSTALLATION

- För att värma upp vattnet i poolen måste filterpumpen vara igång så att vattnet cirkuleras genom poolvärmaren. Filterpumpen startar inte om vattnet inte cirkulerar. - Om en klorinator eller annan utrustning som producerar kemikalier är installerad i systemet ska den installeras efter poolvärmaren. Detta förhindrar höga kemikaliehalter som annars kan skada metalldelen på poolvärmaren. - Innan du ansluter enheten, kontrollera att matningsspänningen matchar poolvärmarens driftspänning. - När du ansluter kontakten till vägguttaget, se till att stickkontakten sitter ordentligt. Om kontakten inte är säker kan det orsaka en elektrisk stöt, överhettning eller brand. - Dra aldrig ut stickkontakten under drift. Detta för att undvika elektriska stötar eller bränder på grund av överhettning. - Värmepump med potentialutjämnande terminal Vi rekommenderar att en behörig elektriker ansluter den potentialutjämnande terminalen för värmepumpen genom att använda en (minimum) 2,5 mm

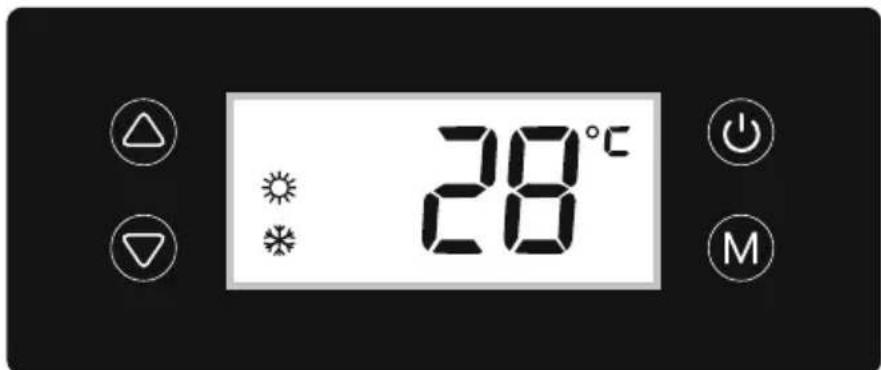

- Slå på filterpumpen. Kontrollera avseende läckor och att vatten rinner från och till poolen. - Anslut värmepumpen till strömmen och tryck på På/Av-knappen på kontrollpanelen. Enheten startar. - När poolvärmaren slås på för första gången görs en kontroll av vattenflödet inom 30 sekunder. Om vattenflödet är korrekt och sätts poolvärmaren i drift. - Värmepumpen har en inbyggd, tre minuters startfördröjning för att skydda kretsen och undvika överdrivet kontaktslitage. Enheten startar om automatiskt efter att denna tidsfördröjning har löpt ut. - Kontrollera efter några minuter om luften som blåser ut ur enheten är svalare. - När du stänger av filterpumpen ska även enheten stängas av automatiskt. - Beroende på den initiala temperaturen på vattnet i poolen och lufttemperaturen kan det ta lite tid att värma vattnet till önskad temperatur. Ett bra poolöverdrag kan dramatiskt minska uppvärmningstiden.103 Vatteninloppets temperatur visas på displayen när poolvärmaren är i drift eller i standbyläge. VÄRMEIKON: Ikonen visas när poolvärmaren är i drift AVFROSTNINGSIKON: Ikonen blinkar när poolvärmaren frostar av PÅ/AV-KNAPP: Tryck på denna knapp för att slå på värmepumpen. LED-displayen visar vatteninställningstemperaturen i 3 sekunder, sedan visas den faktiska vattentemperaturen. Tryck på knappen igen för att stänga av poolvärmaren. 'AV' visas på displayen. TEMPERATURJUSTERINGSKNAPP: Tryck på pilarna för att justera önskad vattentemperatur. Temperaturen på displayen blinkar när önskad temperatur är inställd och data sparas efter 3 sekunder. Temperaturjusteringsområdet är 15 °C–40 °C. CELSIUS/FAHRENHEIT-OMKOPPLARE: Håll intryckt i 3 sekunder för att byta mellan Celsius (°C) och Fahrenheit (°F) Vattenvärmetakten kan förändras vid nedanstående villkor:

1. Om filtreringssystemet inte underhålls enligt instruktionerna i bruksanvisningen och flödeshastigheten är reducerad.

2. Om överdraget inte är på plats. Ha alltid poolöverdraget på när poolvärmaren används.

3. Vid blåsiga förhållanden minskas uppvärmningshastigheten.

4. Använd inte poolvärmaren i regniga förhållanden eftersom den inte kommer att kunna värma upp vattnet.

Vattentemperaturen från den externa termometern kan variera jämfört med den temperatur som visas på panelen med så mycket som upp till 2 °C (35,6 °F). Poolvärmaren har testats under begränsade förhållanden med omgivande temp. 43 °C (torr termometer) och 26 °C (våt termometer/termometerkula) Poolens vattenkapacitet Omgivningstemperatur Maximal vattentemperatur

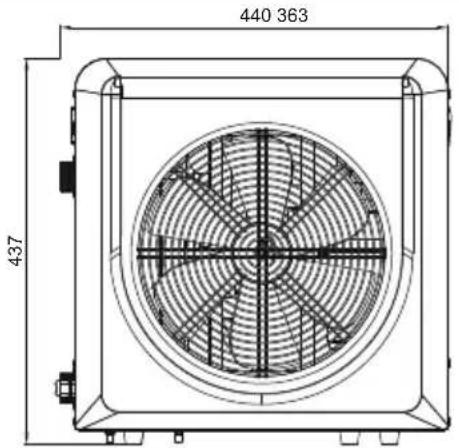

• Allmänna uppgifter Vattenflödesvolym (m³/h) Rekommenderad poolstorlek m³ Vattenanslutning (mm) Värmeväxlare Luftflödesriktning Drifttemperatur Uppvärmningshastighet Inställd vattentemperaturintervall Typer och parametrar för säkringar Max. och min. vattentryck Vattentemperatur driftintervall ≥2,0 ≤30 32 eller 38 Titan Horisontell 12~43 1°C till 3 °C/24 timmar 15~40 T, 250 V, 3, 15 A Max: 1MPa；min: 0,01 MPa 5~40104 UNDERHÅLL VAR FÖRSIKTIG: För att undvika allvarliga personskador eller dödsfall måste du säkerställa att poolvärmaren är urkopplad innan underhåll påbörjas. - Kontrollera filtreringssystemet regelbundet. Sand- och filterpatron måste hållas rena och luft måste elimineras, för att undvika lågt vattenflöde. Poolvärmaren kan annars skadas med försämrad prestanda. - Om poolvärmaren inte är i drift under en längre tid (särskilt under vintersäsongen) måste allt vatten inuti tömmas ut. NEDMONTERING FELKODER

TÖM POOLEN PÅ VATTEN

För att tömma poolvärmaren, se instruktionerna i bruksanvisningen. Bilderna i monteringshäftet är endast för som förklaring. De kan skilja sig från den faktiska produkten. Inte skalenliga. GARANTIVILLKOR För information om garantivillkor, besök vår webbplats på: www.bestwaycorp.com FÖRVARING Ta bort alla tillbehör och se till att rengöra och torka ordentligt innan förvaring. Alla delar måste vara helt torra så att det inte bildas mögel. Vi rekommenderar starkt att du tar bort poolvärmaren när omgivningstemperaturen är under 10 °C/50

. Förvara poolvärmaren på en torr plats med en måttlig temperatur mellan 10 °C/50

Förvara åtskilt från värmekällor, brandkällor och från förvaring av brandfarliga och explosiva material.

Felfunktion Anledning LösningKod Vattentemperatursensorn uppvisar fel Vattentemperatursensorn fungerar inte som den ska. För assistans, besök hjälpavdelningen på vår webbplats www.bestwaycorp.com

För lågt eller för högt omgivningstempera- turskydd

1. Omgivningstemperaturen ligger utanför

driftintervallet: under 12 °C över 43 °C.

2. Omgivningstemperaturskyddet fungerar

1. Invänta att omgivningstemperaturen återställer

2. För assistans, besök hjälpavdelningen på vår

webbplats www.bestwaycorp.com.

Vattenflödessensorn detekterar inte vattenflödet.

1. Otillräckligt eller inget vattenflöde.

2. Vattenflödessensorn fungerar inte som

1. Kontrollera att filtreringssystemet fungerar.

2. För assistans, besök hjälpavdelningen på vår

webbplats www.bestwaycorp.com

Sensorn för omgivningstemperatur uppvisar fel Sensorn för omgivningstemperatur fungerar inte korrekt. För assistans, besök hjälpavdelningen på vår webbplats www.bestwaycorp.com

Sensorn för rörtemperatur uppvisar fel Rörtemperaturen fungerar inte som den ska. För assistans, besök hjälpavdelningen på vår webbplats www.bestwaycorp.com

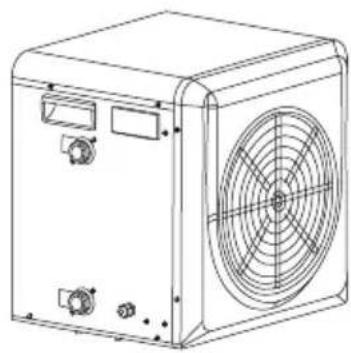

RENGÖRINGFelaktig rengöring kan leda till skador på enheten.Rengöring av värmepumpen• Koppla bort strömförsörjningen innan rengöring• Använd inga aggressiva rengöringsmedel• Använd inga vassa föremål eller metallföremål som knivar, hårda spackelspadar eller liknande• Använd inte rengöringsborstar• Använd inte högtryckstvätt• Rengör höljet och ventilationsgallret försiktigt med en lätt fuktad trasa• Torka av värmepumpen med en torr trasa SERVICE Felfunktioner Anledning LösningAtt observeraPoolvärmaren är inte igångPoolvärmeeffektVattenläckageLED-display är avstängd.LED-displayen är på, och visar vattentemperaturenVatten på golvet när poolvärmaren inte är i funktion.Ingen strömförsörjning.Vattenläckage.1. Vattentemperaturen når inställt värde.2. Poolvärmaren har precis startat.Kontrollera att vägguttaget där poolvärmaren är ansluten är strömsatt.1. Kontrollera vattentemperaturinställningen.2. Poolvärmaren har en inbyggd, tre-minuters startfördröjning för att skydda kretsen och undvika överdrivet kontaktslitage.1. Kontrollera anslutningen genom att lossa slangarna och packningen, sätt sedan tillbaka packningen igen.2. För assistans, besök hjälpavdelningen på vår webbplats www.bestwaycorp.com.1. LED-displayen är på och visar vattentemperaturen. Ingen felkod visas.2. Ingen kall luft från fläkten.1. Dålig ventilation på installationsplatsen.2. Värmesystemet fungerar inte. Fläktbladen fungerar inte.1. Kontrollera placeringen av värmepumpen-heten och eliminera alla hinder för att få bra luftventilation.2. För assistans, besök hjälpavdelningen på vår webbplats www.bestwaycorp.com.FÄRGKOD TRÅDBL WHBLÅ VITBR RDBRUN RÖDGN BKGRÖN SVART Y GR WFS VattenflödesbrytareTemperaturgivare för inloppsvattenOmgivningstemperatursensorSensor spole-temperatur Motorfläkt COMP KompressorGUL GRÅIngångsström220~240V/1/50Hz
