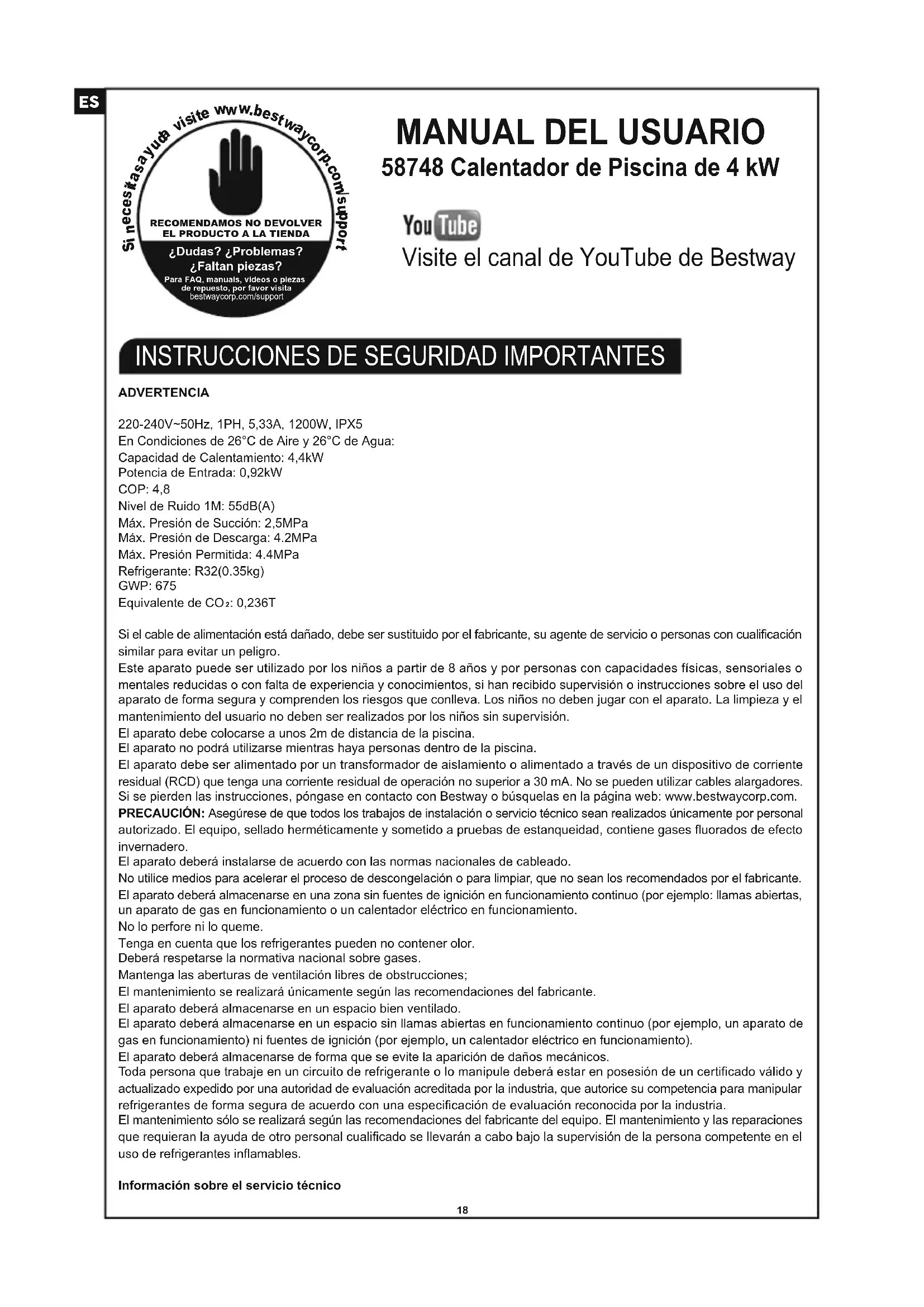

MANUAL DE USUARIO Flowclear 58748 BESTWAY

estiver a ser utilizado.

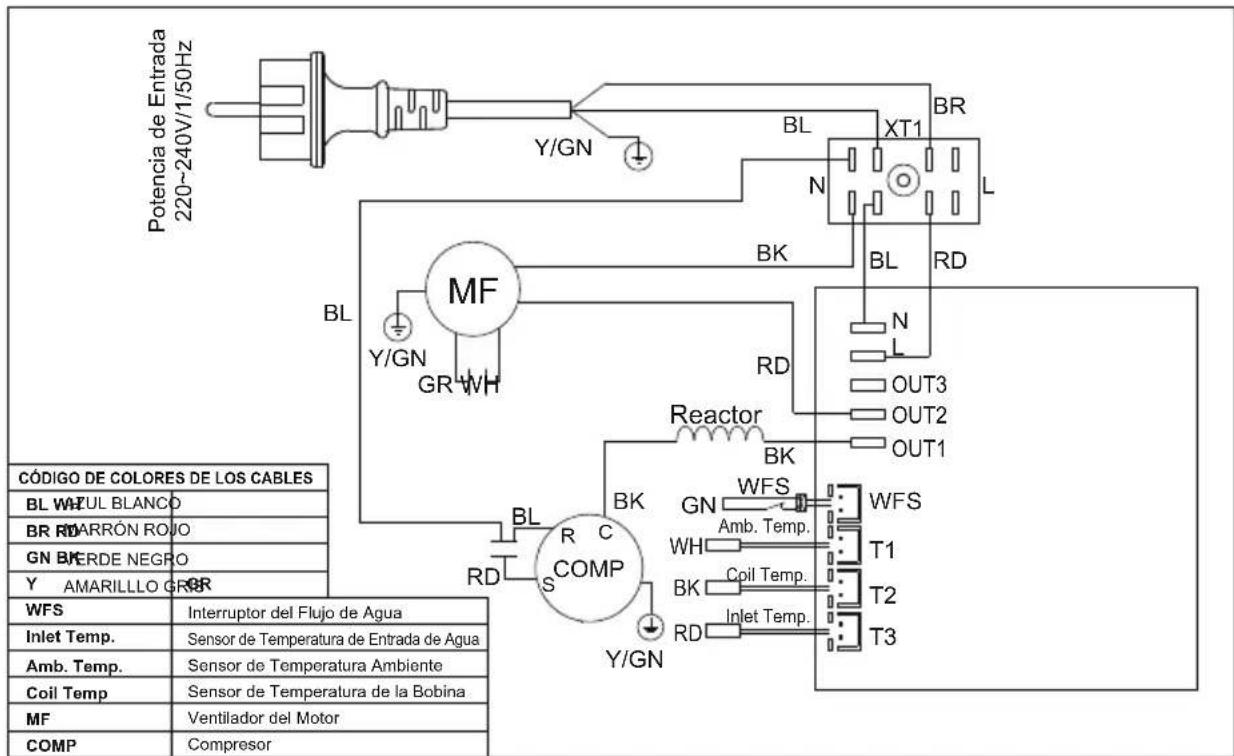

Y/GN Amb. Temp.Inlet Temp.Coil Temp. ReactorADVERTENCIA220-240V~50Hz, 1PH, 5,33A, 1200W, IPX5En Condiciones de 26°C de Aire y 26°C de Agua: Capacidad de Calentamiento: 4,4kWPotencia de Entrada: 0,92kW COP: 4,8Nivel de Ruido 1M: 55dB(A)Máx. Presión de Succión: 2,5MPa Máx. Presión de Descarga: 4.2MPa Máx. Presión Permitida: 4.4MPa Refrigerante: R32(0.35kg)GWP: 675Equivalente de CO : 0,236T Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar para evitar un peligro.Este aparato puede ser utilizado por los niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por los niños sin supervisión.El aparato debe colocarse a unos 2m de distancia de la piscina. El aparato no podrá utilizarse mientras haya personas dentro de la piscina.El aparato debe ser alimentado por un transformador de aislamiento o alimentado a través de un dispositivo de corriente residual (RCD) que tenga una corriente residual de operación no superior a 30 mA. No se pueden utilizar cables alargadores. Si se pierden las instrucciones, póngase en contacto con Bestway o búsquelas en la página web: www.bestwaycorp.com. PRECAUCIÓN: Asegúrese de que todos los trabajos de instalación o servicio técnico sean realizados únicamente por personal autorizado. El equipo, sellado herméticamente y sometido a pruebas de estanqueidad, contiene gases fluorados de efecto invernadero.El aparato deberá instalarse de acuerdo con las normas nacionales de cableado. No utilice medios para acelerar el proceso de descongelación o para limpiar, que no sean los recomendados por el fabricante. El aparato deberá almacenarse en una zona sin fuentes de ignición en funcionamiento continuo (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico en funcionamiento. No lo perfore ni lo queme.Tenga en cuenta que los refrigerantes pueden no contener olor.Deberá respetarse la normativa nacional sobre gases.Mantenga las aberturas de ventilación libres de obstrucciones;El mantenimiento se realizará únicamente según las recomendaciones del fabricante.El aparato deberá almacenarse en un espacio bien ventilado.El aparato deberá almacenarse en un espacio sin llamas abiertas en funcionamiento continuo (por ejemplo, un aparato de gas en funcionamiento) ni fuentes de ignición (por ejemplo, un calentador eléctrico en funcionamiento).El aparato deberá almacenarse de forma que se evite la aparición de daños mecánicos. Toda persona que trabaje en un circuito de refrigerante o lo manipule deberá estar en posesión de un certificado válido y actualizado expedido por una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de forma segura de acuerdo con una especificación de evaluación reconocida por la industria. El mantenimiento sólo se realizará según las recomendaciones del fabricante del equipo. El mantenimiento y las reparaciones que requieran la ayuda de otro personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.Información sobre el servicio técnico Controles en la zona Antes de comenzar a trabajar en sistemas que contengan refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para la reparación del sistema de refrigeración, deberán cumplirse las siguientes precauciones antes de realizar los trabajos en el sistema.Procedimiento de trabajo El trabajo se llevará a cabo bajo un procedimiento controlado para minimizar el riesgo de presencia de un gas o vapor inflamable mientras se realiza el trabajo.Zona general de trabajo Todo el personal de mantenimiento y otras personas que trabajen en la zona deberán ser instruidos sobre la naturaleza del trabajo que se está realizando. Se evitará trabajar en espacios confinados. El área alrededor del espacio de trabajo deberá ser seccionada. Asegúrese de que las condiciones dentro del área se han hecho seguras mediante el control del material inflamable. Comprobación de la presencia de refrigerante Se comprobará la zona con un detector de refrigerantes adecuado antes y durante el trabajo, para asegurarse de que el técnico es consciente de la existencia de atmósferas potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se utilice sea adecuado para su uso con refrigerantes inflamables, es decir, que no produzca chispas, que esté adecuadamente sellado o que sea intrínsecamente seguro.Presencia de un extintor de incendios Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquiera de sus partes asociadas, deberá tener a mano el equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o de CO 2 junto a la zona de carga.Sin fuentes de ignición Ninguna persona que realice trabajos en relación con un sistema de refrigeración que implique la exposición de cualquier tubería que contenga o haya contenido refrigerante inflamable, utilizará ninguna fuente de ignición de manera que pueda provocar un riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluido el consumo de cigarrillos, deberán mantenerse suficientemente alejadas del lugar de instalación, reparación, retirada y eliminación, durante las cuales es posible que se libere refrigerante inflamable al espacio circundante. Antes de que se realicen los trabajos, se inspeccionará la zona que rodea al equipo para asegurarse de que no existen riesgos de inflamabilidad o de ignición. Se colocarán carteles de " Prohibido Fumar ".Área ventilada Asegúrese de que la zona está al aire libre o que está adecuadamente ventilada antes de entrar en el sistema o de realizar cualquier trabajo en caliente. Deberá mantenerse un grado de ventilación durante el período en que se realicen los trabajos. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo al exterior, a la atmósfera. Comprobación de los equipos de refrigeración Cuando se cambien los componentes eléctricos, estos deberán ser aptos para el propósito y con la especificación correcta. En todo momento se seguirán las directrices de mantenimiento y servicio del fabricante. En caso de dudas, consulte con el departamento técnico del fabricante para obtener ayuda. Las siguientes comprobaciones se aplicarán a las instalaciones que utilicen refrigerantes inflamables: - la maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas; - si se utiliza un circuito de refrigeración indirecto, se comprobará la presencia de refrigerante en el circuito secundario - la señalización del equipo sigue siendo visible y legible. Se corregirán las marcas y señales que sean ilegibles; - las tuberías o los componentes de refrigeración se instalen en una posición en la que sea improbable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a menos que los componentes estén fabricados con materiales intrínsecamente resistentes a la corrosión o estén convenientemente protegidos para evitarla. Comprobación de los aparatos elétricos La reparación y el mantenimiento de los componentes eléctricos incluirán procedimientos de comprobación inicial de la seguridad y de inspección de los componentes. Si existe un fallo que pueda comprometer la seguridad, no se conectará ningún suministro eléctrico al circuito hasta que se solucione satisfactoriamente. Si el fallo no puede corregirse inmediatamente, pero es necesario continuar con la operación, se utilizará una solución temporal adecuada. Esto se comunicará al propietario del equipo para que todas las partes estén informadas.Las comprobaciones iniciales de seguridad incluirán - que se descarguen los condensadores: esto se hará de forma segura para evitar la posibilidad de que se produzcan chispas; - que no se expongan los componentes y el cableado eléctrico con corriente mientras se carga, recupera o purga el sistema; - que haya continuidad en la conexión a tierra.Reparación de componentes sellados Durante las reparaciones de los componentes sellados, se desconectarán todos los suministros eléctricos del equipo en el que se esté trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico en el equipo durante las reparaciones, se situará una forma de detección de fugas de funcionamiento permanente en el punto más crítico para advertir de una situación potencialmente peligrosa. Se prestará especial atención a lo siguiente para garantizar que, al trabajar en los componentes eléctricos, no se altere la carcasa de forma que se vea afectado el nivel de protección. Esto incluirá daños en los cables, un número excesivo de conexiones, terminales que no se ajusten a las especificaciones originales, daños en las juntas, montaje incorrecto de los prensaestopas, etc.Asegúrese de que el aparato está montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado de tal manera que ya no sirvan para impedir la entrada de atmósferas inflamables. Las piezas de repuesto deberán estar de acuerdo con las especificaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la eficacia de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que ser aislados antes de trabajar en ellos. Reparación de componentes intrínsecamente seguros

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin asegurarse de que no se superarán la tensión y la corriente permitidas para el equipo en uso. Los componentes intrínsecamente seguros son los únicos que pueden trabajarse con tensión en presencia de una atmósfera inflamable. Los aparatos de prueba deberán tener la capacidad nominal correcta. Sustituya los componentes sólo con las piezas especificadas por el fabricante. Otras piezas pueden provocar la ignición del refrigerante en la atmósfera por una fuga. Cableado Compruebe que el cableado no estará sometido a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La comprobación también tendrá en cuenta los efectos del envejecimiento o la vibración continua de fuentes como los compresores o los ventiladores.Detección de refrigerantes inflamables En ningún caso se utilizarán fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerantes. No se utilizará un soplete de haluro (o cualquier otro detector que utilice una llama desnuda).Métodos de detección de fugas Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se utilizarán detectores de fugas electrónicos para detectar refrigerantes inflamables, pero la sensibilidad puede no ser la adecuada o necesitar una recalibración. (El equipo de detección deberá calibrarse en una zona libre de refrigerantes). Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante utilizado. El equipo de detección de fugas se ajustará a un porcentaje del LFL del refrigerante y se calibrará para el refrigerante empleado y se confirmará el porcentaje adecuado de gas (25% como máximo). Los fluidos de detección de fugas son adecuados para su uso con la mayoría de los refrigerantes, pero deberá evitarse el uso de detergentes que contengan cloro, ya que éste puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay una fuga, se retirarán/extinguirán todas las llamas desnudas. Si se encuentra una fuga de refrigerante que requiera soldadura, se recuperará todo el refrigerante del sistema, o se aislará (mediante válvulas de cierre) en una parte del sistema alejada de la fuga. A continuación, se purgará nitrógeno libre de oxígeno (OFN) a través del sistema, tanto antes como durante el proceso de soldadura.Remoción y evacuación Cuando se irrumpa en el circuito de refrigerante para hacer reparaciones - o para cualquier otro propósito - se utilizarán los procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas, ya que la inflamabilidad es un factor a tener en cuenta. Deberá seguirse el siguiente procedimiento- retirar el refrigerante;- purgar el circuito con gas inerte- evacuar;- purgar otra vez con gas inerte;- abrir el circuito mediante corte o soldadura. La carga de refrigerante se recuperará en los cilindros de recuperación adecuados. El sistema se "lavará" con OFN para que la unidad sea segura. Puede ser necesario repetir este proceso varias veces. No se utilizará aire comprimido ni oxígeno para esta tarea. El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando el llenado hasta que se alcance la presión de funcionamiento, entonces se ventila a la atmósfera, y finalmente se baja al vacío. Este proceso se repetirá hasta que no haya refrigerante en el sistema. Cuando se haya utilizado la carga final de OFN, el sistema se purgará hasta la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y de que haya ventilación disponible. Procedimientos de carga Además de los procedimientos de carga convencionales, deberán seguirse los siguientes requisitos. - Asegúrese de que no se produzca la contaminación de los distintos refrigerantes al utilizar el equipo de carga. Las mangueras o líneas serán lo más cortas posible para minimizar la cantidad de refrigerante que contienen. - Los cilindros se mantendrán en posición vertical. - Asegúrese de que el sistema de refrigeración está conectado a tierra antes de cargarlo con refrigerante. - Etiquete el sistema cuando la carga esté completa (si no lo está ya).- Deberá tener mucho cuidado de no sobrecargar el sistema de refrigeración. Antes de recargar el sistema se probará la presión con OFN. El sistema se someterá a una prueba de estanqueidad al finalizar la carga, pero antes de la puesta en marcha. Se realizará una prueba de fugas de seguimiento antes de abandonar el lugar. Desmantelamiento Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de forma segura. Antes de llevar a cabo la tarea, se tomará una muestra de aceite y refrigerante por si se requiere un análisis antes de reutilizar el refrigerante recuperado. Es esencial que se disponga de energía eléctrica antes de comenzar la tarea.a) Familiarícese con el equipo y su funcionamiento.b) Aísle el sistema eléctricamente.c) Antes de intentar el procedimiento, asegúrese de que - el equipo de manipulación mecánica está disponible, si es necesario, para manipular los cilindros de refrigerante; - todo el equipo de protección personal esté disponible y se utilice correctamente - el proceso de recuperación esté supervisado en todo momento por una persona competente - el equipo de recuperación y los cilindros se ajustan a las normas apropiadas.d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible hacer el vacío, prepare un colector para poder extraer el refrigerante de las distintas partes del sistema. ) Asegúrese de que el cilindro está situado en la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante. h) No llene los cilindros en exceso. (No más del 80 % de volumen de carga de líquido). i ) No supere la presión máxima de funcionamiento del cilindro, ni siquiera temporalmente. j ) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y) el equipo se retiren rápidamente del lugar y de que se cierren todas las válvulas de aislamiento del equipo. k) El refrigerante recuperado no se cargará en otro sistema de refrigeración a menos que se haya limpiado y revisado. Etiquetado El equipo se etiquetará indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta deberá estar fechada y firmada. Asegúrese de que hay etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable. Recuperación Cuando se extraiga el refrigerante de un sistema, ya sea para su mantenimiento o para su desmantelamiento, se recomienda como buena práctica que todos los refrigerantes se extraigan de forma segura. Al transferir el refrigerante a los cilindros, asegúrese de que sólo se emplean los cilindros de recuperación de refrigerante adecuados. Asegúrese de que se dispone del número correcto de cilindros para mantener la carga total del sistema. Todos los cilindros que se utilicen se designan para el refrigerante recuperado y se etiquetan para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros estarán completos con la válvula de descarga de presión y las válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación vacíos serán evacuados y, si es posible, enfriados antes de la recuperación. El equipo de recuperación estará en buen estado de funcionamiento con un conjunto de instrucciones relativas al equipo que se tiene a mano y será adecuado para la recuperación de refrigerantes inflamables.Además, se dispondrá de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deberán estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de utilizar la máquina de recuperación, compruebe que está en buen estado de funcionamiento, que se ha mantenido adecuadamente y que todos los componentes eléctricos asociados están sellados para evitar la ignición en caso de que se produzca una fuga de refrigerante. Consulte al fabricante en caso de duda. El refrigerante recuperado deberá devolverse al proveedor de refrigerantes en el cilindro de recuperación correcto, y se dispondrá la correspondiente Nota de Transferencia de Residuos. No mezcle los refrigerantes en las unidades de recuperación y especialmente en los cilindros. Si se van a retirar los compresores o los aceites de los compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para asegurarse de que no queda refrigerante inflamable dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Sólo se empleará el calentamiento eléctrico del cuerpo del compresor para acelerar este proceso. El vaciado del aceite de un sistema se realizará de forma segura.

58748 Calentador de Piscina de 4 kW RECOMENDAMOS NO DEVOLVEREL PRODUCTO A LA TIENDA¿Dudas? ¿Problemas?¿Faltan piezas?Para FAQ, manuals, videos o piezasde repuesto, por favor visita bestwaycorp.com/support

tADVERTENCIA 220-240V~50Hz, 1PH, 5,33A, 1200W, IPX5 En Condiciones de 26°C de Aire y 26°C de Agua: Capacidad de Calentamiento: 4,4kW Potencia de Entrada: 0,92kW COP: 4,8 Nivel de Ruido 1M: 55dB(A) Máx. Presión de Succión: 2,5MPa Máx. Presión de Descarga: 4.2MPa Máx. Presión Permitida: 4.4MPa Refrigerante: R32(0.35kg) GWP: 675 Equivalente de CO

: 0,236T Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar para evitar un peligro. Este aparato puede ser utilizado por los niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por los niños sin supervisión. El aparato debe colocarse a unos 2m de distancia de la piscina. El aparato no podrá utilizarse mientras haya personas dentro de la piscina. El aparato debe ser alimentado por un transformador de aislamiento o alimentado a través de un dispositivo de corriente residual (RCD) que tenga una corriente residual de operación no superior a 30 mA. No se pueden utilizar cables alargadores. Si se pierden las instrucciones, póngase en contacto con Bestway o búsquelas en la página web: www.bestwaycorp.com. PRECAUCIÓN: Asegúrese de que todos los trabajos de instalación o servicio técnico sean realizados únicamente por personal autorizado. El equipo, sellado herméticamente y sometido a pruebas de estanqueidad, contiene gases fluorados de efecto invernadero. El aparato deberá instalarse de acuerdo con las normas nacionales de cableado. No utilice medios para acelerar el proceso de descongelación o para limpiar, que no sean los recomendados por el fabricante. El aparato deberá almacenarse en una zona sin fuentes de ignición en funcionamiento continuo (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico en funcionamiento. No lo perfore ni lo queme. Tenga en cuenta que los refrigerantes pueden no contener olor. Deberá respetarse la normativa nacional sobre gases. Mantenga las aberturas de ventilación libres de obstrucciones; El mantenimiento se realizará únicamente según las recomendaciones del fabricante. El aparato deberá almacenarse en un espacio bien ventilado. El aparato deberá almacenarse en un espacio sin llamas abiertas en funcionamiento continuo (por ejemplo, un aparato de gas en funcionamiento) ni fuentes de ignición (por ejemplo, un calentador eléctrico en funcionamiento). El aparato deberá almacenarse de forma que se evite la aparición de daños mecánicos. Toda persona que trabaje en un circuito de refrigerante o lo manipule deberá estar en posesión de un certificado válido y actualizado expedido por una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de forma segura de acuerdo con una especificación de evaluación reconocida por la industria. El mantenimiento sólo se realizará según las recomendaciones del fabricante del equipo. El mantenimiento y las reparaciones que requieran la ayuda de otro personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. Información sobre el servicio técnico Controles en la zona Antes de comenzar a trabajar en sistemas que contengan refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para la reparación del sistema de refrigeración, deberán cumplirse las siguientes precauciones antes de realizar los trabajos en el sistema. Procedimiento de trabajo El trabajo se llevará a cabo bajo un procedimiento controlado para minimizar el riesgo de presencia de un gas o vapor inflamable mientras se realiza el trabajo. Zona general de trabajo Todo el personal de mantenimiento y otras personas que trabajen en la zona deberán ser instruidos sobre la naturaleza del trabajo que se está realizando. Se evitará trabajar en espacios confinados. El área alrededor del espacio de trabajo deberá ser seccionada. Asegúrese de que las condiciones dentro del área se han hecho seguras mediante el control del material inflamable. Comprobación de la presencia de refrigerante Se comprobará la zona con un detector de refrigerantes adecuado antes y durante el trabajo, para asegurarse de que el técnico es consciente de la existencia de atmósferas potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se utilice sea adecuado para su uso con refrigerantes inflamables, es decir, que no produzca chispas, que esté adecuadamente sellado o que sea intrínsecamente seguro. Presencia de un extintor de incendios Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquiera de sus partes asociadas, deberá tener a mano el equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o de CO

junto a la zona de carga. Sin fuentes de ignición Ninguna persona que realice trabajos en relación con un sistema de refrigeración que implique la exposición de cualquier tubería que contenga o haya contenido refrigerante inflamable, utilizará ninguna fuente de ignición de manera que pueda provocar un riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluido el consumo de cigarrillos, deberán mantenerse suficientemente alejadas del lugar de instalación, reparación, retirada y eliminación, durante las cuales es posible que se libere refrigerante inflamable al espacio circundante. Antes de que se realicen los trabajos, se inspeccionará la zona que rodea al equipo para asegurarse de que no existen riesgos de inflamabilidad o de ignición. Se colocarán carteles de " Prohibido Fumar ". Área ventilada Asegúrese de que la zona está al aire libre o que está adecuadamente ventilada antes de entrar en el sistema o de realizar cualquier trabajo en caliente. Deberá mantenerse un grado de ventilación durante el período en que se realicen los trabajos. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo al exterior, a la atmósfera. Comprobación de los equipos de refrigeración Cuando se cambien los componentes eléctricos, estos deberán ser aptos para el propósito y con la especificación correcta. En todo momento se seguirán las directrices de mantenimiento y servicio del fabricante. En caso de dudas, consulte con el departamento técnico del fabricante para obtener ayuda. Las siguientes comprobaciones se aplicarán a las instalaciones que utilicen refrigerantes inflamables: - la maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas; - si se utiliza un circuito de refrigeración indirecto, se comprobará la presencia de refrigerante en el circuito secundario - la señalización del equipo sigue siendo visible y legible. Se corregirán las marcas y señales que sean ilegibles; - las tuberías o los componentes de refrigeración se instalen en una posición en la que sea improbable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a menos que los componentes estén fabricados con materiales intrínsecamente resistentes a la corrosión o estén convenientemente protegidos para evitarla. Comprobación de los aparatos elétricos La reparación y el mantenimiento de los componentes eléctricos incluirán procedimientos de comprobación inicial de la seguridad y de inspección de los componentes. Si existe un fallo que pueda comprometer la seguridad, no se conectará ningún suministro eléctrico al circuito hasta que se solucione satisfactoriamente. Si el fallo no puede corregirse inmediatamente, pero es necesario continuar con la operación, se utilizará una solución temporal adecuada. Esto se comunicará al propietario del equipo para que todas las partes estén informadas. Las comprobaciones iniciales de seguridad incluirán - que se descarguen los condensadores: esto se hará de forma segura para evitar la posibilidad de que se produzcan chispas; - que no se expongan los componentes y el cableado eléctrico con corriente mientras se carga, recupera o purga el sistema; - que haya continuidad en la conexión a tierra. Reparación de componentes sellados Durante las reparaciones de los componentes sellados, se desconectarán todos los suministros eléctricos del equipo en el que se esté trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico en el equipo durante las reparaciones, se situará una forma de detección de fugas de funcionamiento permanente en el punto más crítico para advertir de una situación potencialmente peligrosa. Se prestará especial atención a lo siguiente para garantizar que, al trabajar en los componentes eléctricos, no se altere la carcasa de forma que se vea afectado el nivel de protección. Esto incluirá daños en los cables, un número excesivo de conexiones, terminales que no se ajusten a las especificaciones originales, daños en las juntas, montaje incorrecto de los prensaestopas, etc. Asegúrese de que el aparato está montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado de tal manera que ya no sirvan para impedir la entrada de atmósferas inflamables. Las piezas de repuesto deberán estar de acuerdo con las especificaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la eficacia de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que ser aislados antes de trabajar en ellos. Reparación de componentes intrínsecamente seguros

No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin asegurarse de que no se superarán la tensión y la corriente permitidas para el equipo en uso. Los componentes intrínsecamente seguros son los únicos que pueden trabajarse con tensión en presencia de una atmósfera inflamable. Los aparatos de prueba deberán tener la capacidad nominal correcta. Sustituya los componentes sólo con las piezas especificadas por el fabricante. Otras piezas pueden provocar la ignición del refrigerante en la atmósfera por una fuga. Cableado Compruebe que el cableado no estará sometido a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La comprobación también tendrá en cuenta los efectos del envejecimiento o la vibración continua de fuentes como los compresores o los ventiladores. Detección de refrigerantes inflamables En ningún caso se utilizarán fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerantes. No se utilizará un soplete de haluro (o cualquier otro detector que utilice una llama desnuda). Métodos de detección de fugas Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se utilizarán detectores de fugas electrónicos para detectar refrigerantes inflamables, pero la sensibilidad puede no ser la adecuada o necesitar una recalibración. (El equipo de detección deberá calibrarse en una zona libre de refrigerantes). Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante utilizado. El equipo de detección de fugas se ajustará a un porcentaje del LFL del refrigerante y se calibrará para el refrigerante empleado y se confirmará el porcentaje adecuado de gas (25% como máximo). Los fluidos de detección de fugas son adecuados para su uso con la mayoría de los refrigerantes, pero deberá evitarse el uso de detergentes que contengan cloro, ya que éste puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay una fuga, se retirarán/extinguirán todas las llamas desnudas. Si se encuentra una fuga de refrigerante que requiera soldadura, se recuperará todo el refrigerante del sistema, o se aislará (mediante válvulas de cierre) en una parte del sistema alejada de la fuga. A continuación, se purgará nitrógeno libre de oxígeno (OFN) a través del sistema, tanto antes como durante el proceso de soldadura. Remoción y evacuación Cuando se irrumpa en el circuito de refrigerante para hacer reparaciones - o para cualquier otro propósito - se utilizarán los procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas, ya que la inflamabilidad es un factor a tener en cuenta. Deberá seguirse el siguiente procedimiento - retirar el refrigerante; - purgar el circuito con gas inerte - evacuar; - purgar otra vez con gas inerte; - abrir el circuito mediante corte o soldadura. La carga de refrigerante se recuperará en los cilindros de recuperación adecuados. El sistema se "lavará" con OFN para que la unidad sea segura. Puede ser necesario repetir este proceso varias veces. No se utilizará aire comprimido ni oxígeno para esta tarea. El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando el llenado hasta que se alcance la presión de funcionamiento, entonces se ventila a la atmósfera, y finalmente se baja al vacío. Este proceso se repetirá hasta que no haya refrigerante en el sistema. Cuando se haya utilizado la carga final de OFN, el sistema se purgará hasta la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y de que haya ventilación disponible. Procedimientos de carga Además de los procedimientos de carga convencionales, deberán seguirse los siguientes requisitos. - Asegúrese de que no se produzca la contaminación de los distintos refrigerantes al utilizar el equipo de carga. Las mangueras o líneas serán lo más cortas posible para minimizar la cantidad de refrigerante que contienen. - Los cilindros se mantendrán en posición vertical. - Asegúrese de que el sistema de refrigeración está conectado a tierra antes de cargarlo con refrigerante. - Etiquete el sistema cuando la carga esté completa (si no lo está ya). - Deberá tener mucho cuidado de no sobrecargar el sistema de refrigeración. Antes de recargar el sistema se probará la presión con OFN. El sistema se someterá a una prueba de estanqueidad al finalizar la carga, pero antes de la puesta en marcha. Se realizará una prueba de fugas de seguimiento antes de abandonar el lugar. Desmantelamiento Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de forma segura. Antes de llevar a cabo la tarea, se tomará una muestra de aceite y refrigerante por si se requiere un análisis antes de reutilizar el refrigerante recuperado. Es esencial que se disponga de energía eléctrica antes de comenzar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que - el equipo de manipulación mecánica está disponible, si es necesario, para manipular los cilindros de refrigerante; - todo el equipo de protección personal esté disponible y se utilice correctamente - el proceso de recuperación esté supervisado en todo momento por una persona competente - el equipo de recuperación y los cilindros se ajustan a las normas apropiadas. d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible hacer el vacío, prepare un colector para poder extraer el refrigerante de las distintas partes del sistema.

) Asegúrese de que el cilindro está situado en la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante. h) No llene los cilindros en exceso. (No más del 80 % de volumen de carga de líquido).

) No supere la presión máxima de funcionamiento del cilindro, ni siquiera temporalmente.

) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y) el equipo se retiren rápidamente del lugar y de que se cierren todas las válvulas de aislamiento del equipo. k) El refrigerante recuperado no se cargará en otro sistema de refrigeración a menos que se haya limpiado y revisado. Etiquetado El equipo se etiquetará indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta deberá estar fechada y firmada. Asegúrese de que hay etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable. Recuperación Cuando se extraiga el refrigerante de un sistema, ya sea para su mantenimiento o para su desmantelamiento, se recomienda como buena práctica que todos los refrigerantes se extraigan de forma segura. Al transferir el refrigerante a los cilindros, asegúrese de que sólo se emplean los cilindros de recuperación de refrigerante adecuados. Asegúrese de que se dispone del número correcto de cilindros para mantener la carga total del sistema. Todos los cilindros que se utilicen se designan para el refrigerante recuperado y se etiquetan para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros estarán completos con la válvula de descarga de presión y las válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación vacíos serán evacuados y, si es posible, enfriados antes de la recuperación. El equipo de recuperación estará en buen estado de funcionamiento con un conjunto de instrucciones relativas al equipo que se tiene a mano y será adecuado para la recuperación de refrigerantes inflamables. Además, se dispondrá de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deberán estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de utilizar la máquina de recuperación, compruebe que está en buen estado de funcionamiento, que se ha mantenido adecuadamente y que todos los componentes eléctricos asociados están sellados para evitar la ignición en caso de que se produzca una fuga de refrigerante. Consulte al fabricante en caso de duda. El refrigerante recuperado deberá devolverse al proveedor de refrigerantes en el cilindro de recuperación correcto, y se dispondrá la correspondiente Nota de Transferencia de Residuos. No mezcle los refrigerantes en las unidades de recuperación y especialmente en los cilindros. Si se van a retirar los compresores o los aceites de los compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para asegurarse de que no queda refrigerante inflamable dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Sólo se empleará el calentamiento eléctrico del cuerpo del compresor para acelerar este proceso. El vaciado del aceite de un sistema se realizará de forma segura.ADVERTENCIA 220-240V~50Hz, 1PH, 5,33A, 1200W, IPX5 En Condiciones de 26°C de Aire y 26°C de Agua: Capacidad de Calentamiento: 4,4kW Potencia de Entrada: 0,92kW COP: 4,8 Nivel de Ruido 1M: 55dB(A) Máx. Presión de Succión: 2,5MPa Máx. Presión de Descarga: 4.2MPa Máx. Presión Permitida: 4.4MPa Refrigerante: R32(0.35kg) GWP: 675 Equivalente de CO

: 0,236T Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar para evitar un peligro. Este aparato puede ser utilizado por los niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por los niños sin supervisión. El aparato debe colocarse a unos 2m de distancia de la piscina. El aparato no podrá utilizarse mientras haya personas dentro de la piscina. El aparato debe ser alimentado por un transformador de aislamiento o alimentado a través de un dispositivo de corriente residual (RCD) que tenga una corriente residual de operación no superior a 30 mA. No se pueden utilizar cables alargadores. Si se pierden las instrucciones, póngase en contacto con Bestway o búsquelas en la página web: www.bestwaycorp.com. PRECAUCIÓN: Asegúrese de que todos los trabajos de instalación o servicio técnico sean realizados únicamente por personal autorizado. El equipo, sellado herméticamente y sometido a pruebas de estanqueidad, contiene gases fluorados de efecto invernadero. El aparato deberá instalarse de acuerdo con las normas nacionales de cableado. No utilice medios para acelerar el proceso de descongelación o para limpiar, que no sean los recomendados por el fabricante. El aparato deberá almacenarse en una zona sin fuentes de ignición en funcionamiento continuo (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico en funcionamiento. No lo perfore ni lo queme. Tenga en cuenta que los refrigerantes pueden no contener olor. Deberá respetarse la normativa nacional sobre gases. Mantenga las aberturas de ventilación libres de obstrucciones; El mantenimiento se realizará únicamente según las recomendaciones del fabricante. El aparato deberá almacenarse en un espacio bien ventilado. El aparato deberá almacenarse en un espacio sin llamas abiertas en funcionamiento continuo (por ejemplo, un aparato de gas en funcionamiento) ni fuentes de ignición (por ejemplo, un calentador eléctrico en funcionamiento). El aparato deberá almacenarse de forma que se evite la aparición de daños mecánicos. Toda persona que trabaje en un circuito de refrigerante o lo manipule deberá estar en posesión de un certificado válido y actualizado expedido por una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de forma segura de acuerdo con una especificación de evaluación reconocida por la industria. El mantenimiento sólo se realizará según las recomendaciones del fabricante del equipo. El mantenimiento y las reparaciones que requieran la ayuda de otro personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. Información sobre el servicio técnico Controles en la zona Antes de comenzar a trabajar en sistemas que contengan refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para la reparación del sistema de refrigeración, deberán cumplirse las siguientes precauciones antes de realizar los trabajos en el sistema. Procedimiento de trabajo El trabajo se llevará a cabo bajo un procedimiento controlado para minimizar el riesgo de presencia de un gas o vapor inflamable mientras se realiza el trabajo. Zona general de trabajo Todo el personal de mantenimiento y otras personas que trabajen en la zona deberán ser instruidos sobre la naturaleza del trabajo que se está realizando. Se evitará trabajar en espacios confinados. El área alrededor del espacio de trabajo deberá ser seccionada. Asegúrese de que las condiciones dentro del área se han hecho seguras mediante el control del material inflamable. Comprobación de la presencia de refrigerante Se comprobará la zona con un detector de refrigerantes adecuado antes y durante el trabajo, para asegurarse de que el técnico es consciente de la existencia de atmósferas potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se utilice sea adecuado para su uso con refrigerantes inflamables, es decir, que no produzca chispas, que esté adecuadamente sellado o que sea intrínsecamente seguro. Presencia de un extintor de incendios Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquiera de sus partes asociadas, deberá tener a mano el equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o de CO

junto a la zona de carga. Sin fuentes de ignición Ninguna persona que realice trabajos en relación con un sistema de refrigeración que implique la exposición de cualquier tubería que contenga o haya contenido refrigerante inflamable, utilizará ninguna fuente de ignición de manera que pueda provocar un riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluido el consumo de cigarrillos, deberán mantenerse suficientemente alejadas del lugar de instalación, reparación, retirada y eliminación, durante las cuales es posible que se libere refrigerante inflamable al espacio circundante. Antes de que se realicen los trabajos, se inspeccionará la zona que rodea al equipo para asegurarse de que no existen riesgos de inflamabilidad o de ignición. Se colocarán carteles de " Prohibido Fumar ". Área ventilada Asegúrese de que la zona está al aire libre o que está adecuadamente ventilada antes de entrar en el sistema o de realizar cualquier trabajo en caliente. Deberá mantenerse un grado de ventilación durante el período en que se realicen los trabajos. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo al exterior, a la atmósfera. Comprobación de los equipos de refrigeración Cuando se cambien los componentes eléctricos, estos deberán ser aptos para el propósito y con la especificación correcta. En todo momento se seguirán las directrices de mantenimiento y servicio del fabricante. En caso de dudas, consulte con el departamento técnico del fabricante para obtener ayuda. Las siguientes comprobaciones se aplicarán a las instalaciones que utilicen refrigerantes inflamables: - la maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas; - si se utiliza un circuito de refrigeración indirecto, se comprobará la presencia de refrigerante en el circuito secundario - la señalización del equipo sigue siendo visible y legible. Se corregirán las marcas y señales que sean ilegibles; - las tuberías o los componentes de refrigeración se instalen en una posición en la que sea improbable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a menos que los componentes estén fabricados con materiales intrínsecamente resistentes a la corrosión o estén convenientemente protegidos para evitarla. Comprobación de los aparatos elétricos La reparación y el mantenimiento de los componentes eléctricos incluirán procedimientos de comprobación inicial de la seguridad y de inspección de los componentes. Si existe un fallo que pueda comprometer la seguridad, no se conectará ningún suministro eléctrico al circuito hasta que se solucione satisfactoriamente. Si el fallo no puede corregirse inmediatamente, pero es necesario continuar con la operación, se utilizará una solución temporal adecuada. Esto se comunicará al propietario del equipo para que todas las partes estén informadas. Las comprobaciones iniciales de seguridad incluirán - que se descarguen los condensadores: esto se hará de forma segura para evitar la posibilidad de que se produzcan chispas; - que no se expongan los componentes y el cableado eléctrico con corriente mientras se carga, recupera o purga el sistema; - que haya continuidad en la conexión a tierra. Reparación de componentes sellados Durante las reparaciones de los componentes sellados, se desconectarán todos los suministros eléctricos del equipo en el que se esté trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico en el equipo durante las reparaciones, se situará una forma de detección de fugas de funcionamiento permanente en el punto más crítico para advertir de una situación potencialmente peligrosa. Se prestará especial atención a lo siguiente para garantizar que, al trabajar en los componentes eléctricos, no se altere la carcasa de forma que se vea afectado el nivel de protección. Esto incluirá daños en los cables, un número excesivo de conexiones, terminales que no se ajusten a las especificaciones originales, daños en las juntas, montaje incorrecto de los prensaestopas, etc. Asegúrese de que el aparato está montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado de tal manera que ya no sirvan para impedir la entrada de atmósferas inflamables. Las piezas de repuesto deberán estar de acuerdo con las especificaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la eficacia de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que ser aislados antes de trabajar en ellos. Reparación de componentes intrínsecamente seguros No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin asegurarse de que no se superarán la tensión y la corriente permitidas para el equipo en uso. Los componentes intrínsecamente seguros son los únicos que pueden trabajarse con tensión en presencia de una atmósfera inflamable. Los aparatos de prueba deberán tener la capacidad nominal correcta. Sustituya los componentes sólo con las piezas especificadas por el fabricante. Otras piezas pueden provocar la ignición del refrigerante en la atmósfera por una fuga. Cableado Compruebe que el cableado no estará sometido a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La comprobación también tendrá en cuenta los efectos del envejecimiento o la vibración continua de fuentes como los compresores o los ventiladores. Detección de refrigerantes inflamables En ningún caso se utilizarán fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerantes. No se utilizará un soplete de haluro (o cualquier otro detector que utilice una llama desnuda). Métodos de detección de fugas Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se utilizarán detectores de fugas electrónicos para detectar refrigerantes inflamables, pero la sensibilidad puede no ser la adecuada o necesitar una recalibración. (El equipo de detección deberá calibrarse en una zona libre de refrigerantes). Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante utilizado. El equipo de detección de fugas se ajustará a un porcentaje del LFL del refrigerante y se calibrará para el refrigerante empleado y se confirmará el porcentaje adecuado de gas (25% como máximo). Los fluidos de detección de fugas son adecuados para su uso con la mayoría de los refrigerantes, pero deberá evitarse el uso de detergentes que contengan cloro, ya que éste puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay una fuga, se retirarán/extinguirán todas las llamas desnudas. Si se encuentra una fuga de refrigerante que requiera soldadura, se recuperará todo el refrigerante del sistema, o se aislará (mediante válvulas de cierre) en una parte del sistema alejada de la fuga. A continuación, se purgará nitrógeno libre de oxígeno (OFN) a través del sistema, tanto antes como durante el proceso de soldadura. Remoción y evacuación Cuando se irrumpa en el circuito de refrigerante para hacer reparaciones - o para cualquier otro propósito - se utilizarán los procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas, ya que la inflamabilidad es un factor a tener en cuenta. Deberá seguirse el siguiente procedimiento - retirar el refrigerante; - purgar el circuito con gas inerte - evacuar; - purgar otra vez con gas inerte; - abrir el circuito mediante corte o soldadura. La carga de refrigerante se recuperará en los cilindros de recuperación adecuados. El sistema se "lavará" con OFN para que la unidad sea segura. Puede ser necesario repetir este proceso varias veces. No se utilizará aire comprimido ni oxígeno para esta tarea. El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando el llenado hasta que se alcance la presión de funcionamiento, entonces se ventila a la atmósfera, y finalmente se baja al vacío. Este proceso se repetirá hasta que no haya refrigerante en el sistema. Cuando se haya utilizado la carga final de OFN, el sistema se purgará hasta la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y de que haya ventilación disponible. Procedimientos de carga Además de los procedimientos de carga convencionales, deberán seguirse los siguientes requisitos. - Asegúrese de que no se produzca la contaminación de los distintos refrigerantes al utilizar el equipo de carga. Las mangueras o líneas serán lo más cortas posible para minimizar la cantidad de refrigerante que contienen. - Los cilindros se mantendrán en posición vertical. - Asegúrese de que el sistema de refrigeración está conectado a tierra antes de cargarlo con refrigerante. - Etiquete el sistema cuando la carga esté completa (si no lo está ya). - Deberá tener mucho cuidado de no sobrecargar el sistema de refrigeración. Antes de recargar el sistema se probará la presión con OFN. El sistema se someterá a una prueba de estanqueidad al finalizar la carga, pero antes de la puesta en marcha. Se realizará una prueba de fugas de seguimiento antes de abandonar el lugar. Desmantelamiento Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de forma segura. Antes de llevar a cabo la tarea, se tomará una muestra de aceite y refrigerante por si se requiere un análisis antes de reutilizar el refrigerante recuperado. Es esencial que se disponga de energía eléctrica antes de comenzar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que - el equipo de manipulación mecánica está disponible, si es necesario, para manipular los cilindros de refrigerante; - todo el equipo de protección personal esté disponible y se utilice correctamente - el proceso de recuperación esté supervisado en todo momento por una persona competente - el equipo de recuperación y los cilindros se ajustan a las normas apropiadas. d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible hacer el vacío, prepare un colector para poder extraer el refrigerante de las distintas partes del sistema.

) Asegúrese de que el cilindro está situado en la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante. h) No llene los cilindros en exceso. (No más del 80 % de volumen de carga de líquido).

) No supere la presión máxima de funcionamiento del cilindro, ni siquiera temporalmente.

) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y) el equipo se retiren rápidamente del lugar y de que se cierren todas las válvulas de aislamiento del equipo. k) El refrigerante recuperado no se cargará en otro sistema de refrigeración a menos que se haya limpiado y revisado. Etiquetado El equipo se etiquetará indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta deberá estar fechada y firmada. Asegúrese de que hay etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable. Recuperación Cuando se extraiga el refrigerante de un sistema, ya sea para su mantenimiento o para su desmantelamiento, se recomienda como buena práctica que todos los refrigerantes se extraigan de forma segura. Al transferir el refrigerante a los cilindros, asegúrese de que sólo se emplean los cilindros de recuperación de refrigerante adecuados. Asegúrese de que se dispone del número correcto de cilindros para mantener la carga total del sistema. Todos los cilindros que se utilicen se designan para el refrigerante recuperado y se etiquetan para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros estarán completos con la válvula de descarga de presión y las válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación vacíos serán evacuados y, si es posible, enfriados antes de la recuperación. El equipo de recuperación estará en buen estado de funcionamiento con un conjunto de instrucciones relativas al equipo que se tiene a mano y será adecuado para la recuperación de refrigerantes inflamables. Además, se dispondrá de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deberán estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de utilizar la máquina de recuperación, compruebe que está en buen estado de funcionamiento, que se ha mantenido adecuadamente y que todos los componentes eléctricos asociados están sellados para evitar la ignición en caso de que se produzca una fuga de refrigerante. Consulte al fabricante en caso de duda. El refrigerante recuperado deberá devolverse al proveedor de refrigerantes en el cilindro de recuperación correcto, y se dispondrá la correspondiente Nota de Transferencia de Residuos. No mezcle los refrigerantes en las unidades de recuperación y especialmente en los cilindros. Si se van a retirar los compresores o los aceites de los compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para asegurarse de que no queda refrigerante inflamable dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Sólo se empleará el calentamiento eléctrico del cuerpo del compresor para acelerar este proceso. El vaciado del aceite de un sistema se realizará de forma segura.ADVERTENCIA 220-240V~50Hz, 1PH, 5,33A, 1200W, IPX5 En Condiciones de 26°C de Aire y 26°C de Agua: Capacidad de Calentamiento: 4,4kW Potencia de Entrada: 0,92kW COP: 4,8 Nivel de Ruido 1M: 55dB(A) Máx. Presión de Succión: 2,5MPa Máx. Presión de Descarga: 4.2MPa Máx. Presión Permitida: 4.4MPa Refrigerante: R32(0.35kg) GWP: 675 Equivalente de CO

: 0,236T Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar para evitar un peligro. Este aparato puede ser utilizado por los niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por los niños sin supervisión. El aparato debe colocarse a unos 2m de distancia de la piscina. El aparato no podrá utilizarse mientras haya personas dentro de la piscina. El aparato debe ser alimentado por un transformador de aislamiento o alimentado a través de un dispositivo de corriente residual (RCD) que tenga una corriente residual de operación no superior a 30 mA. No se pueden utilizar cables alargadores. Si se pierden las instrucciones, póngase en contacto con Bestway o búsquelas en la página web: www.bestwaycorp.com. PRECAUCIÓN: Asegúrese de que todos los trabajos de instalación o servicio técnico sean realizados únicamente por personal autorizado. El equipo, sellado herméticamente y sometido a pruebas de estanqueidad, contiene gases fluorados de efecto invernadero. El aparato deberá instalarse de acuerdo con las normas nacionales de cableado. No utilice medios para acelerar el proceso de descongelación o para limpiar, que no sean los recomendados por el fabricante. El aparato deberá almacenarse en una zona sin fuentes de ignición en funcionamiento continuo (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico en funcionamiento. No lo perfore ni lo queme. Tenga en cuenta que los refrigerantes pueden no contener olor. Deberá respetarse la normativa nacional sobre gases. Mantenga las aberturas de ventilación libres de obstrucciones; El mantenimiento se realizará únicamente según las recomendaciones del fabricante. El aparato deberá almacenarse en un espacio bien ventilado. El aparato deberá almacenarse en un espacio sin llamas abiertas en funcionamiento continuo (por ejemplo, un aparato de gas en funcionamiento) ni fuentes de ignición (por ejemplo, un calentador eléctrico en funcionamiento). El aparato deberá almacenarse de forma que se evite la aparición de daños mecánicos. Toda persona que trabaje en un circuito de refrigerante o lo manipule deberá estar en posesión de un certificado válido y actualizado expedido por una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de forma segura de acuerdo con una especificación de evaluación reconocida por la industria. El mantenimiento sólo se realizará según las recomendaciones del fabricante del equipo. El mantenimiento y las reparaciones que requieran la ayuda de otro personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. Información sobre el servicio técnico Controles en la zona Antes de comenzar a trabajar en sistemas que contengan refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para la reparación del sistema de refrigeración, deberán cumplirse las siguientes precauciones antes de realizar los trabajos en el sistema. Procedimiento de trabajo El trabajo se llevará a cabo bajo un procedimiento controlado para minimizar el riesgo de presencia de un gas o vapor inflamable mientras se realiza el trabajo. Zona general de trabajo Todo el personal de mantenimiento y otras personas que trabajen en la zona deberán ser instruidos sobre la naturaleza del trabajo que se está realizando. Se evitará trabajar en espacios confinados. El área alrededor del espacio de trabajo deberá ser seccionada. Asegúrese de que las condiciones dentro del área se han hecho seguras mediante el control del material inflamable. Comprobación de la presencia de refrigerante Se comprobará la zona con un detector de refrigerantes adecuado antes y durante el trabajo, para asegurarse de que el técnico es consciente de la existencia de atmósferas potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se utilice sea adecuado para su uso con refrigerantes inflamables, es decir, que no produzca chispas, que esté adecuadamente sellado o que sea intrínsecamente seguro. Presencia de un extintor de incendios Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquiera de sus partes asociadas, deberá tener a mano el equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o de CO

junto a la zona de carga. Sin fuentes de ignición Ninguna persona que realice trabajos en relación con un sistema de refrigeración que implique la exposición de cualquier tubería que contenga o haya contenido refrigerante inflamable, utilizará ninguna fuente de ignición de manera que pueda provocar un riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluido el consumo de cigarrillos, deberán mantenerse suficientemente alejadas del lugar de instalación, reparación, retirada y eliminación, durante las cuales es posible que se libere refrigerante inflamable al espacio circundante. Antes de que se realicen los trabajos, se inspeccionará la zona que rodea al equipo para asegurarse de que no existen riesgos de inflamabilidad o de ignición. Se colocarán carteles de " Prohibido Fumar ". Área ventilada Asegúrese de que la zona está al aire libre o que está adecuadamente ventilada antes de entrar en el sistema o de realizar cualquier trabajo en caliente. Deberá mantenerse un grado de ventilación durante el período en que se realicen los trabajos. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo al exterior, a la atmósfera. Comprobación de los equipos de refrigeración Cuando se cambien los componentes eléctricos, estos deberán ser aptos para el propósito y con la especificación correcta. En todo momento se seguirán las directrices de mantenimiento y servicio del fabricante. En caso de dudas, consulte con el departamento técnico del fabricante para obtener ayuda. Las siguientes comprobaciones se aplicarán a las instalaciones que utilicen refrigerantes inflamables: - la maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas; - si se utiliza un circuito de refrigeración indirecto, se comprobará la presencia de refrigerante en el circuito secundario - la señalización del equipo sigue siendo visible y legible. Se corregirán las marcas y señales que sean ilegibles; - las tuberías o los componentes de refrigeración se instalen en una posición en la que sea improbable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a menos que los componentes estén fabricados con materiales intrínsecamente resistentes a la corrosión o estén convenientemente protegidos para evitarla. Comprobación de los aparatos elétricos La reparación y el mantenimiento de los componentes eléctricos incluirán procedimientos de comprobación inicial de la seguridad y de inspección de los componentes. Si existe un fallo que pueda comprometer la seguridad, no se conectará ningún suministro eléctrico al circuito hasta que se solucione satisfactoriamente. Si el fallo no puede corregirse inmediatamente, pero es necesario continuar con la operación, se utilizará una solución temporal adecuada. Esto se comunicará al propietario del equipo para que todas las partes estén informadas. Las comprobaciones iniciales de seguridad incluirán - que se descarguen los condensadores: esto se hará de forma segura para evitar la posibilidad de que se produzcan chispas; - que no se expongan los componentes y el cableado eléctrico con corriente mientras se carga, recupera o purga el sistema; - que haya continuidad en la conexión a tierra. Reparación de componentes sellados Durante las reparaciones de los componentes sellados, se desconectarán todos los suministros eléctricos del equipo en el que se esté trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico en el equipo durante las reparaciones, se situará una forma de detección de fugas de funcionamiento permanente en el punto más crítico para advertir de una situación potencialmente peligrosa. Se prestará especial atención a lo siguiente para garantizar que, al trabajar en los componentes eléctricos, no se altere la carcasa de forma que se vea afectado el nivel de protección. Esto incluirá daños en los cables, un número excesivo de conexiones, terminales que no se ajusten a las especificaciones originales, daños en las juntas, montaje incorrecto de los prensaestopas, etc. Asegúrese de que el aparato está montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado de tal manera que ya no sirvan para impedir la entrada de atmósferas inflamables. Las piezas de repuesto deberán estar de acuerdo con las especificaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la eficacia de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que ser aislados antes de trabajar en ellos. Reparación de componentes intrínsecamente seguros ELIMINACIÓN Los productos eléctricos no deben eliminarse con la basura doméstica. Por favor, recicle donde existan instalaciones. Consulte a su autoridad local o a su distribuidor para obtener consejos sobre el reciclaje. No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin asegurarse de que no se superarán la tensión y la corriente permitidas para el equipo en uso. Los componentes intrínsecamente seguros son los únicos que pueden trabajarse con tensión en presencia de una atmósfera inflamable. Los aparatos de prueba deberán tener la capacidad nominal correcta. Sustituya los componentes sólo con las piezas especificadas por el fabricante. Otras piezas pueden provocar la ignición del refrigerante en la atmósfera por una fuga. Cableado Compruebe que el cableado no estará sometido a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La comprobación también tendrá en cuenta los efectos del envejecimiento o la vibración continua de fuentes como los compresores o los ventiladores. Detección de refrigerantes inflamables En ningún caso se utilizarán fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerantes. No se utilizará un soplete de haluro (o cualquier otro detector que utilice una llama desnuda). Métodos de detección de fugas Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se utilizarán detectores de fugas electrónicos para detectar refrigerantes inflamables, pero la sensibilidad puede no ser la adecuada o necesitar una recalibración. (El equipo de detección deberá calibrarse en una zona libre de refrigerantes). Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante utilizado. El equipo de detección de fugas se ajustará a un porcentaje del LFL del refrigerante y se calibrará para el refrigerante empleado y se confirmará el porcentaje adecuado de gas (25% como máximo). Los fluidos de detección de fugas son adecuados para su uso con la mayoría de los refrigerantes, pero deberá evitarse el uso de detergentes que contengan cloro, ya que éste puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay una fuga, se retirarán/extinguirán todas las llamas desnudas. Si se encuentra una fuga de refrigerante que requiera soldadura, se recuperará todo el refrigerante del sistema, o se aislará (mediante válvulas de cierre) en una parte del sistema alejada de la fuga. A continuación, se purgará nitrógeno libre de oxígeno (OFN) a través del sistema, tanto antes como durante el proceso de soldadura. Remoción y evacuación Cuando se irrumpa en el circuito de refrigerante para hacer reparaciones - o para cualquier otro propósito - se utilizarán los procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas, ya que la inflamabilidad es un factor a tener en cuenta. Deberá seguirse el siguiente procedimiento - retirar el refrigerante; - purgar el circuito con gas inerte - evacuar; - purgar otra vez con gas inerte; - abrir el circuito mediante corte o soldadura. La carga de refrigerante se recuperará en los cilindros de recuperación adecuados. El sistema se "lavará" con OFN para que la unidad sea segura. Puede ser necesario repetir este proceso varias veces. No se utilizará aire comprimido ni oxígeno para esta tarea. El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando el llenado hasta que se alcance la presión de funcionamiento, entonces se ventila a la atmósfera, y finalmente se baja al vacío. Este proceso se repetirá hasta que no haya refrigerante en el sistema. Cuando se haya utilizado la carga final de OFN, el sistema se purgará hasta la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y de que haya ventilación disponible. Procedimientos de carga Además de los procedimientos de carga convencionales, deberán seguirse los siguientes requisitos. - Asegúrese de que no se produzca la contaminación de los distintos refrigerantes al utilizar el equipo de carga. Las mangueras o líneas serán lo más cortas posible para minimizar la cantidad de refrigerante que contienen. - Los cilindros se mantendrán en posición vertical. - Asegúrese de que el sistema de refrigeración está conectado a tierra antes de cargarlo con refrigerante. - Etiquete el sistema cuando la carga esté completa (si no lo está ya). - Deberá tener mucho cuidado de no sobrecargar el sistema de refrigeración. Antes de recargar el sistema se probará la presión con OFN. El sistema se someterá a una prueba de estanqueidad al finalizar la carga, pero antes de la puesta en marcha. Se realizará una prueba de fugas de seguimiento antes de abandonar el lugar. Desmantelamiento Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de forma segura. Antes de llevar a cabo la tarea, se tomará una muestra de aceite y refrigerante por si se requiere un análisis antes de reutilizar el refrigerante recuperado. Es esencial que se disponga de energía eléctrica antes de comenzar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que - el equipo de manipulación mecánica está disponible, si es necesario, para manipular los cilindros de refrigerante; - todo el equipo de protección personal esté disponible y se utilice correctamente - el proceso de recuperación esté supervisado en todo momento por una persona competente - el equipo de recuperación y los cilindros se ajustan a las normas apropiadas. d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible hacer el vacío, prepare un colector para poder extraer el refrigerante de las distintas partes del sistema.

) Asegúrese de que el cilindro está situado en la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante. h) No llene los cilindros en exceso. (No más del 80 % de volumen de carga de líquido).

) No supere la presión máxima de funcionamiento del cilindro, ni siquiera temporalmente.

) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y) el equipo se retiren rápidamente del lugar y de que se cierren todas las válvulas de aislamiento del equipo. k) El refrigerante recuperado no se cargará en otro sistema de refrigeración a menos que se haya limpiado y revisado. Etiquetado El equipo se etiquetará indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta deberá estar fechada y firmada. Asegúrese de que hay etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable. Recuperación Cuando se extraiga el refrigerante de un sistema, ya sea para su mantenimiento o para su desmantelamiento, se recomienda como buena práctica que todos los refrigerantes se extraigan de forma segura. Al transferir el refrigerante a los cilindros, asegúrese de que sólo se emplean los cilindros de recuperación de refrigerante adecuados. Asegúrese de que se dispone del número correcto de cilindros para mantener la carga total del sistema. Todos los cilindros que se utilicen se designan para el refrigerante recuperado y se etiquetan para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros estarán completos con la válvula de descarga de presión y las válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación vacíos serán evacuados y, si es posible, enfriados antes de la recuperación. El equipo de recuperación estará en buen estado de funcionamiento con un conjunto de instrucciones relativas al equipo que se tiene a mano y será adecuado para la recuperación de refrigerantes inflamables. Además, se dispondrá de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deberán estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de utilizar la máquina de recuperación, compruebe que está en buen estado de funcionamiento, que se ha mantenido adecuadamente y que todos los componentes eléctricos asociados están sellados para evitar la ignición en caso de que se produzca una fuga de refrigerante. Consulte al fabricante en caso de duda. El refrigerante recuperado deberá devolverse al proveedor de refrigerantes en el cilindro de recuperación correcto, y se dispondrá la correspondiente Nota de Transferencia de Residuos. No mezcle los refrigerantes en las unidades de recuperación y especialmente en los cilindros. Si se van a retirar los compresores o los aceites de los compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para asegurarse de que no queda refrigerante inflamable dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Sólo se empleará el calentamiento eléctrico del cuerpo del compresor para acelerar este proceso. El vaciado del aceite de un sistema se realizará de forma segura.

LISTA DE COMPROBACIÓN

Para comprobar las piezas incluidas en la caja, consulte la lista de piezas de este manual. Verifique que los componentes del equipo representan el modelo que tenía previsto comprar. En caso de que alguna pieza esté dañada o falte en el momento de la compra, visite nuestra página web bestwaycorp.com/support.

ELIJA EL LUGAR CORRECTO

El calentador de piscina funcionará correctamente en cualquier lugar bajo las siguientes condiciones: - El Calentador de Piscina debe estar situado a 2m de la piscina y a 1m de cualquier objeto. - Mantenga siempre el Calentador de Piscina en posición vertical. Si el aparato se ha mantenido en una posición diferente, para estabilizar el gas líquido dentro del sistema, espere al menos 24 horas antes de empezar a utilizarlo. - Nunca instale el aparato cerca de arbustos que puedan bloquear la entrada de aire. Este tipo de lugares perjudican el suministro continuo de aire fresco, lo que reduce la eficacia y posiblemente impide una producción de calor suficiente. - El Calentador de Piscina tiene un ventilador para expulsar el aire frío. Asegúrese de colocar el Calentador de Piscina de forma que el aire frío no vaya en dirección a la piscina. - Coloque el Calentador de Piscina cerca de un punto de desagüe. El aire que entra en el Calentador de Piscina se enfría mucho por la operación de calentamiento del agua de la piscina, lo que puede causar condensación en el evaporador. La cantidad de condensación puede llegar a ser de varios litros por hora con una humedad relativa elevada. Esto se considera a veces erróneamente como una fuga de agua. El Calentador de Piscina contiene refrigerante. Al tratarse de una sustancia nociva, el refrigerante debe ser eliminado correctamente en un punto de recogida autorizado para tal fin.22 INSTALACIÓN Para la instalación, siga las instrucciones de este manual. Los dibujos de la sección de montaje son sólo para fines ilustrativos y pueden no reflejar el producto real. No están a escala.

RECOMENDACIONES DURANTE LA INSTALACIÓN

- Para calentar el agua de la piscina, la Bomba de Filtrado debe estar en funcionamiento para hacer circular el agua a través del Calentador de Piscina. No se pondrá en marcha si el agua no está circulando. - Si se instala un clorador u otro equipo que genere productos químicos en el sistema, debe instalarse después del Calentador de Piscina. Esto ayudará a evitar un alto nivel de productos químicos, que puede dañar la parte metálica del calentador de piscina. - Antes de conectar el aparato, verifique que la tensión de alimentación coincide con la tensión de funcionamiento del Calentador de Piscinas. - Al conectar el enchufe a la toma de corriente, asegúrese de que el enchufe esté bien sujeto. Si el enchufe no está bien sujeto, puede provocar una descarga eléctrica, un sobrecalentamiento o un incendio. - Nunca extraiga el enchufe durante el funcionamiento. De lo contrario, podría provocar una descarga eléctrica o un incendio por sobrecalentamiento. - Terminal de conexión equipotencial de la bomba de calor Se recomienda encargar a un electricista cualificado la conexión de la bomba de calor a un terminal de conexión equipotencial utilizando un conductor de cobre sólido de 2,5 mm

UTILIZACIÓN DEL CALENTADOR DE PISCINA

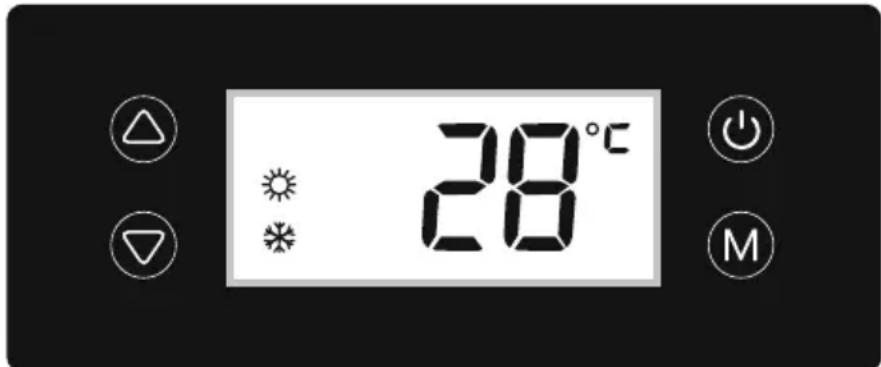

- Encienda la bomba de filtrado. Compruebe si hay fugas y verifique que el agua fluye desde y hacia la piscina. - Conecte la alimentación de la bomba de calor y pulse el botón de encendido/apagado (ON/OFF) del panel de control. La unidad se pondrá en marcha. - Cuando se enciende por primera vez, el calentador de piscina comprobará el flujo de agua en 30 segundos, y luego comenzará a funcionar si el flujo de agua es correcto. - La bomba de calor lleva incorporado un retardo de arranque de 3 minutos para proteger los circuitos y evitar un desgaste excesivo de los contactos. La unidad se reiniciará automáticamente una vez transcurrido este retardo. - Después de unos minutos, compruebe si el aire que sale de la unidad es más fresco. - Al apagar la bomba de filtrado, la unidad también debería apagarse automáticamente. - Dependiendo de la temperatura inicial del agua de la piscina y de la temperatura del aire, puede tardar algún tiempo en calentar el agua hasta la temperatura deseada. Una buena cubierta para piscinas puede reducir drásticamente el tiempo necesario.23 Cuando el Calentador de Piscina está en funcionamiento o en espera, la pantalla muestra la temperatura de entrada del agua. LED DE CALENTAMIENTO: El icono se enciende cuando el calentador de la piscina está funcionando LED DE DESCONGELACIÓN: El icono parpadea cuando el calentador de la piscina se está descongelando BOTÓN DE ENCENDIDO/APAGADO(ON/OFF): Pulse este botón para encender la bomba de calor. La pantalla LED mostrará la temperatura de ajuste del agua durante 3s, luego mostrará la temperatura real del agua. Vuelva a pulsar el botón para apagar el calentador de la piscina, mostrará "OFF" en la pantalla. BOTÓN DE AJUSTE DE LA TEMPERATURA: Pulse las flechas para ajustar la temperatura del agua deseada. La temperatura en la pantalla parpadeará cuando se ajuste la temperatura deseada y los datos se guardarán después de 3 segundos. El rango de ajuste de la temperatura es de 15°C-40°C. CAMBIO CELSIUS/FAHRENHEIT: Mantenga pulsado durante 3 segundos para cambiar entre Celsius (°C) y Fahrenheit (°F) La tasa de calentamiento del agua puede cambiar en las siguientes condiciones:

1. Si no se realiza el mantenimiento del sistema de filtrado siguiendo las instrucciones del manual del propietario y se

reduce el caudal. 2. Si la cubierta no está colocada. Mantenga siempre la cubierta de la piscina colocada cuando el calentador de la piscina esté en uso.

3. En condiciones de viento, la velocidad de calentamiento se reducirá.

4. No utilice el Calentador de Piscina en condiciones de lluvia ya que no podrá calentar la temperatura del agua.

La temperatura del agua probada por un termómetro externo puede variar de la temperatura mostrada en el panel hasta aproximadamente 2°C (35,6°F). El Calentador de Piscina ha sido probado bajo la condición limitada con temperatura ambiente. 43°C (bulbo seco) y 26°C (bulbo húmedo) Capacidad de agua de la piscina Temperatura ambiente Temperatura máxima del agua

• Datos generales Volumen de caudal de agua (m³/h) Tamaño recomendado de la piscina m³ Conexión de agua (mm) Intercambiador de calor Dirección del flujo de aire Temperatura ambiente de funcionamiento Tasa de calentamiento Ajuste del rango de temperatura del agua Tipos y parámetros de los fusibles Presión máx. y mín. del agua Rango de temperatura del agua en funcionamiento ≥2,0 ≤30 32 o 38 Titanio Horizontal 12~43 1°C a 3°C / 24 horas 15~40 T, 250 V, 3, 15 A Máx.: 1MPa; Mín.: 0.01MPa 5~4024 MANUTENCIÓN PRECAUCIÓN: Debe asegurarse de que el calentador de la piscina está desenchufado antes de comenzar el mantenimiento para evitar el riesgo de lesiones o de muerte. - Por favor, revise el sistema de filtrado regularmente. La Arena y el Cartucho Filtrante deben mantenerse limpios y el aire debe ser eliminado para evitar un bajo flujo de agua, lo que podría dañar el Calentador de Piscina y reducir su rendimiento. - Si el Calentador de Piscina permanece sin operar durante mucho tiempo (especialmente durante la temporada de invierno), toda el agua del interior debe ser eliminada. DESMONTAJE

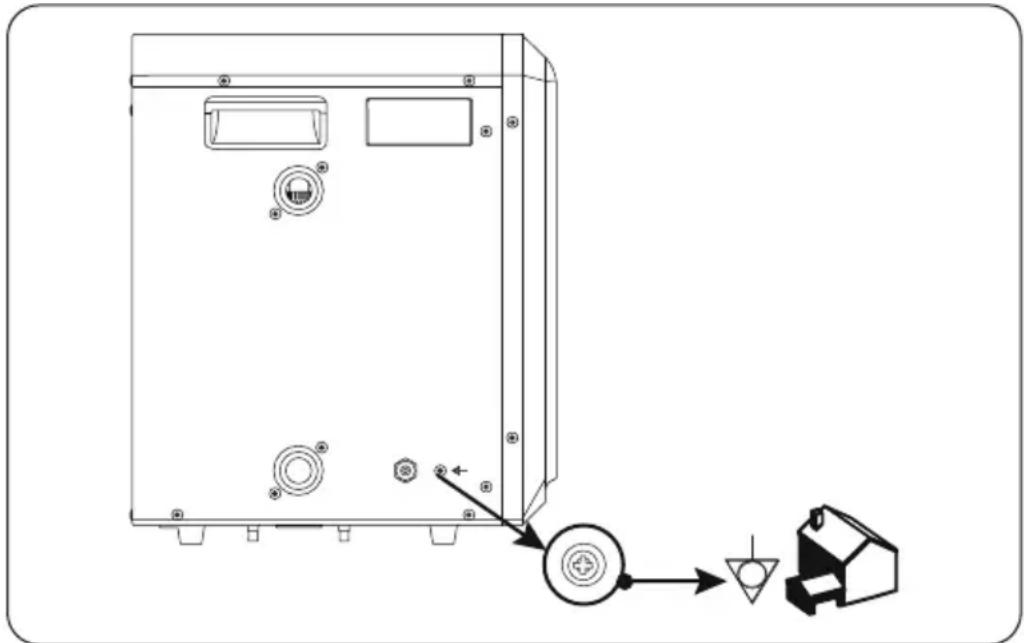

VACIADO Para vaciar el Calentador de Piscina, consulte las instrucciones del interior del manual. Los dibujos del folleto de montaje son sólo para fines ilustrativos. Pueden no reflejar el producto real. No están a escala.

TÉRMINOS DE GARANTÍA

Para obtener información sobre los términos de la garantía, visite nuestro sitio web en: www.bestwaycorp.com ALMACENAMIENTO Remueva todos los accesorios; asegúrese de limpiar y secar todo antes de guardarlos. Si todas las piezas no están completamente secas, puede aparecer moho. Recomendamos encarecidamente que saque el Calentador de Piscina cuando la temperatura ambiente sea inferior a 10°C/50°F. Guarde el Calentador de Piscina en un lugar seco con una temperatura moderada entre 10°C/50°F y 38°C/100°F. Manténgalo alejado de fuentes de calor y de fuego, así como del almacenamiento de materiales inflamables y explosivos.

Fallo Causa SoluciónCódigo Fallo del sensor de temperatura del agua El sensor de temperatura de agua no funciona correctamente. Para obtener asistencia, visite la sección de soporte de nuestro sitio web www.bestwaycorp.com

Protección contra temperatura ambiente demasiado baja o demasiado alta

1. La temperatura ambiente está fuera del

rango de funcionamiento: por debajo de los 12°C o por encima de los 43°C.

2. La protección de la temperatura ambiente

no funciona correctamente.

1. Espere a que la temperatura ambiente recupere

el rango de funcionamiento.

2. Para obtener asistencia, visite la sección de soporte

de nuestro sitio web www.bestwaycorp.com

El sensor de flujo de agua no detecta el flujo de agua.

1. Flujo de agua insuficiente o nulo.

2. El sensor de flujo de agua no funciona

1. Compruebe que el sistema de filtrado funciona.

2. Para obtener asistencia, visite la sección de soporte

de nuestro sitio web www.bestwaycorp.com

Fallo del sensor de temperatura ambiente El sensor de temperatura ambiente no funciona correctamente. Para obtener asistencia, visite la sección de soporte de nuestro sitio web www.bestwaycorp.com

Fallo del sensor de temperatura de la tubería La temperatura de las tuberías no funciona correctamente. Para obtener asistencia, visite la sección de soporte de nuestro sitio web www.bestwaycorp.com

LIMPIEZAUna limpieza inadecuada puede provocar daños en el aparato.Limpieza de la bomba de calor• Desconecte la alimentación eléctrica antes de la limpieza• No utilice productos de limpieza agresivos• No utilice objetos afilados o metálicos como cuchillos, espátulas duras o similares• No utilice cepillos de limpieza• No utilice un limpiador de alta presión• Limpie la carcasa y la rejilla de ventilación con un paño ligeramente húmedo con cuidado• Seque la bomba de calor con un paño seco SERVICIO Fallo Causa SoluciónObservaciónEl Calentador de la Piscina no funcionaEfecto de calentamiento de la piscinaFuga de aguaPantalla LED apagada.La pantalla LED está encendida y muestra la temperatura del aguaAgua en el suelo cuando el Calentador de la Piscina no funciona.No hay fuente de alimentación.Fuga de agua.1. La temperatura del agua está alcanzando el valor de ajuste.2. El calentador de la piscina acaba de arrancar.Compruebe si hay corriente en la toma de corriente donde está conectado el Calentador de Piscina.1. Verifique el ajuste de la temperatura del agua.2. El calentador de piscina lleva incorporado un retardo de arranque de 3 minutos para proteger los circuitos y evitar un desgaste excesivo de los contactos.1. Compruebe la conexión con las mangueras sin apretar, afloje y coloque la junta en su posición.2. Para obtener asistencia, visite la sección de asistencia de nuestro sitio web www.bestwaycorp.com.1. El LED se enciende y muestra la temperatura del agua, no aparece ningún código de error.2. El aire del ventilador no está frío.1. Mala ventilación en el lugar de instalación.2. El sistema de calentamiento falla y las aspas del ventilador no funcionan.1. Compruebe la ubicación de la unidad de la bomba de calor y elimine todos los obstáculos para que haya una buena ventilación de aire.2. Para obtener asistencia, visite la sección de asistencia de nuestro sitio web www.bestwaycorp.com.CÓDIGO DE COLORES DE LOS CABLESBL WHAZUL BLANCOBR RDMARRÓN ROJOGN BKVERDE NEGRO Y GR WFS Interruptor del Flujo de AguaInlet Temp.Sensor de Temperatura de Entrada de AguaAmb. Temp.Sensor de Temperatura AmbienteCoil TempSensor de Temperatura de la Bobina Ventilador del Motor COMP CompresorAMARILLLO GRISPotencia de Entrada220~240V/1/50Hz
