KÄYTTÖOHJE Flowclear 58748 BESTWAY

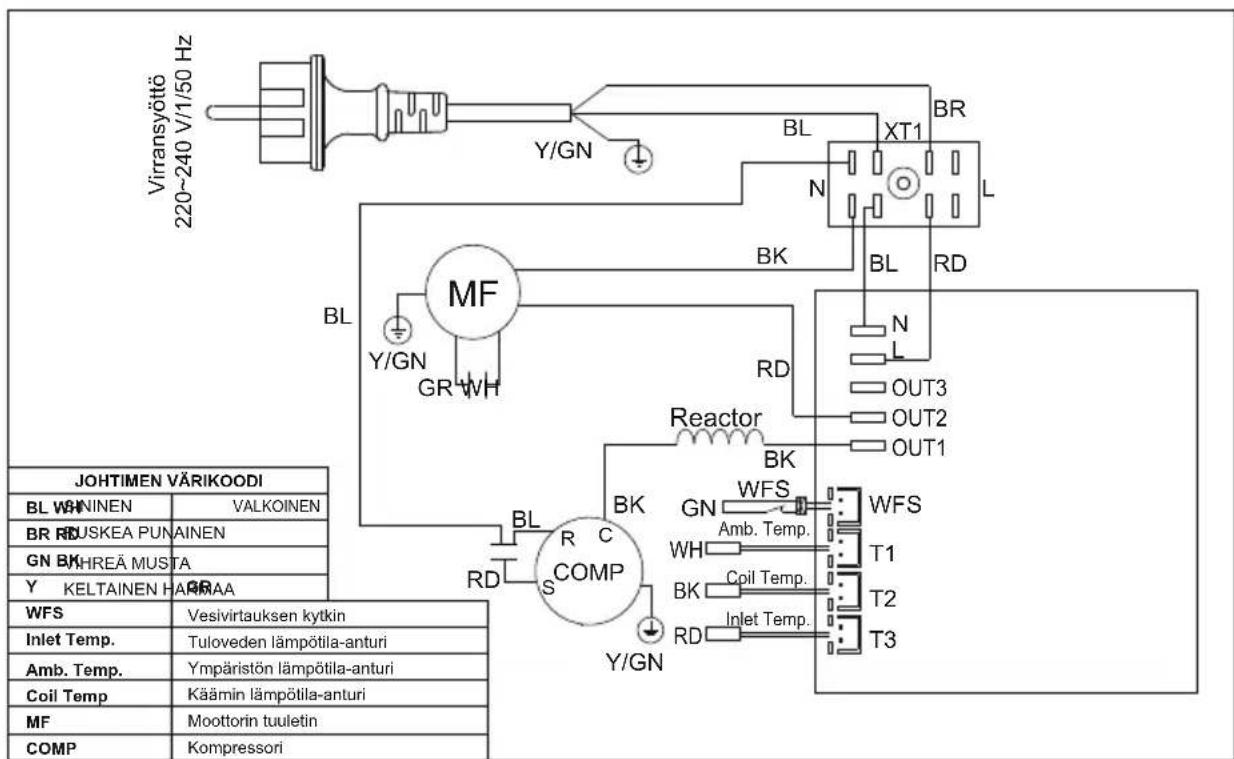

Y/GN Amb. Temp.Inlet Temp.Coil Temp. ReactorVAROITUS220–240 V~50 Hz, 1 PH, 5,33 A, 1200 W, IPX526 °C:ssa ja 26 °C:n vesiolosuhteissa: Lämmityskapasiteetti: 4,4 kWSyöttöteho: 0,92 kW COP: 4,8Melutaso 1 m: 55 dB (A)Suurin imupaine: 2,5 MPa Maksimi ulosvirtauspaine: 4,2 MPa Suurin sallittu paine: 4,4 MPa Kylmäaine: R32 (0,35 kg)Lämmityspotentiaali: 675Hiilidioksidiekvivalentti: 0,236 tAinoastaan valmistaja, valmistajan huoltokumppani tai muu vastaava pätevä henkilö voi vaihtaa vahingoittuneen verkkojohdon. 8 vuotta täyttäneet lapset ja fyysisistä, henkisistä tai aistirajoitteista kärsivät tai kokemattomat tai tietotasoltaan rajoitetut henkilöt voivat käyttää tätä tuotetta, jos he ovat saaneet opastusta tai ohjeita tuotteen turvalliseen käyttöön ja ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Laite on sijoitettava yli 2 metrin päähän altaasta. Laitetta ei voida käyttää, kun ihmisiä on altaassa. Pumppu tulee suojata suojaerotusmuuntajalla tai vikavirtasuojalla (RCD), jonka toimintavirta ei ylitä 30 mA. Jatkojohtoja ei saa käyttää.Jos ohjeet puuttuvat tai katoavat, ota yhteyttä Bestwayhin tai hae ne verkkosivustolta osoitteessa: www.bestwaycorp.com. VAROITUS: Varmista, että kaikki asennus- tai huoltotyöt suorittaa vain valtuutettu henkilökunta. Ilmatiiviisti suljetut laitteet, jotka on testattu, sisältävät fluorattua kasvihuonekaasua.Laite on asennettava kansallisten johdotusmääräysten mukaisesti.Älä käytä sulatuksen nopeuttamiseen tai puhdistukseen muita kuin valmistajan suosittelemia keinoja. Laitetta on säilytettävä tilassa, jossa ei ole jatkuvatoimista sytytyslähdettä (esimerkiksi avotulta, toimivaa kaasulaitetta tai toimivaa sähkölämmitintä). Älä tee reikää tai polta.Kylmäaineissa ei ole välttämättä hajua.Kansallisten kaasumääräysten noudattamista on noudatettava.Pidä ilmanvaihtoaukot esteettömänä;Huolto on tehtävä vain valmistajan suositusten mukaisesti.Laite on varastoitava hyvin tuuletetussa tilassa. Laitetta on säilytettävä tilassa, jossa ei käytetä jatkuvasti avotulta (esimerkiksi toimiva kaasulaite) ja sytytyslähteitä (esimerkiksi toimiva sähkölämmitin)Laite on varastoitava siten, että se ei vaurioidu mekaanisten vaurioiden vuoksi. Kaikilla henkilöillä, jotka käsittelevät kylmäainepiiriä tai avaavat sen, on oltava voimassa oleva todistus hyväksytyltä alan arviointiviranomaiselta, joka antaa hyväksytyille henkilöille luvan käsitellä kylmäaineita turvallisesti alan hyväksyttyjen teknisten arviointitietojen mukaisesti. Huolto on tehtävä vain laitevalmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka vaativat muun ammattitaitoisen henkilöstön avustusta, on suoritettava herkästi syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa.Huoltoa koskevat tiedotAlueen tarkastukset

Ennen herkästi syttyviä kylmäaineita sisältäville järjestelmille tehtävää työtä on tehtävä turvatarkastuksia, jotta syttymisriski on mahdollisimman pieni. Jäähdytysjärjestelmän korjausta varten on noudatettava seuraavia varotoimia ennen järjestelmän kunnossapitoa.Työohje Työt on suoritettava hallitusti siten, että vaara syttyvän kaasun tai höyryn muodostumiselle työn aikana on mahdollisimman pieni.Yleinen työskentelyalue Kaikille kunnossapitohenkilöstölle ja muille paikallisella alueella työskenteleville henkilöille on annettava ohjeet suoritettavan työn luonteesta. Työskentelyä suljetuissa tiloissa tulee välttää. Työtilaa ympäröivä alue on eristettävä muusta tilasta. Varmista, että alueen olosuhteiden turvallisuus on varmistettu palavien aineiden kannalta. Kylmäaineen löytymisen tarkastaminen Alue on tarkistettava asianmukaisella kylmäaineilmaisimella ennen työskentelyä ja sen aikana, jotta teknikko on tietoinen mahdollisesti räjähdysvaarallisesta tilasta. Varmista, että käytettävä vuodonilmaisulaitteisto soveltuu käytettäväksi herkästi syttyvien kylmäaineiden kanssa (sen tulee olla kipinöimätön, asianmukaisesti suljettu tai luonnostaan vaaraton). Palonsammutin alueella Jos kylmälaitteelle tai sen liittyville osille joudutaan tekemään tulitöitä, asianmukainen sammutuskalusto on oltava helposti saatavilla. Varaa latausalueen viereen kuivajauhe tai hiilidioksidisammutin. Ei syttymislähteitä Sellaisen jäähdytysjärjestelmän, jossa on herkästi syttyvää kylmäainetta sisältävää tai sisältänyttä putkistoa, käsittelyn aikana ei saa käyttää mitään syttymislähteitä siten, että se voi johtaa palo- tai räjähdysvaaraan. Kaikki mahdolliset syttymislähteet, tupakointi mukaan lukien, on pidettävä riittävän kaukana sellaisesta asennus-, korjaus-, poisto- ja hävitystyöstä, jonka aikana herkästi syttyvää kylmäainetta voi mahdollisesti päästä ympäröivään tilaan. Ennen työskentelyä laitteistoa ympäröivä alue on tarkistettava, jotta varmistetaan, ettei syttymisvaara ole. Alueella tulee olla Tupakointi kielletty -kylttejä.Tuuletettu alue Varmista, että alue on avoin (ei suljettu tila) tai että se on asianmukaisesti tuuletettu, ennen kuin avaat järjestelmän tai teet tulityötä. Ilmanvaihdosta on huolehdittava työn suorittamisen aikana. Ilmanvaihdon tulisi poistaa tilaan vapautunut kylmäaine ja sen poistamista ulkoisesti ilmaan suositellaan.Kylmälaitteiden tarkistukset Kun sähkökomponentteja vaihdetaan, uusien osien on oltava käyttötarkoitukseen sopivia ja teknisiltä tiedoiltaan sopivia. Valmistajan korjaus- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, kysy neuvoa valmistajan tekniseltä osastolta.Herkästi syttyviä kylmäaineita käyttäviin asennuksiin on tehtävä seuraavat tarkistukset:- ilmanvaihtolaitteet ja -lähdöt toimivat asianmukaisesti eivätkä ole tukossa; - jos käytetään epäsuoraa jäähdytyskiertoa, toisiovirtapiiri on tarkastettava kylmäaineen esiintymisen varalta; - laitteen merkintöjen on oltava näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja kyltit on korjattava; - kylmäputki tai -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, ellei osat ole valmistettu materiaaleista, jotka ovat luonnostaan kestäviä syöpymisen estämiseksi tai jotka on suojattu ruostumiselta sopivalla tavalla.Sähkölaitteiden tarkistukset Sähköosien korjaukseen ja kunnossapitoon on sisällytettävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa turvallisuuden mahdollisesti vaarantava vika, sähkövirtaa ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti korjattu. Jos vikaa ei voida korjata välittömästi, ja toimintaa on toisaalta välttämätöntä jatkaa, riittävää väliaikaista ratkaisua on käytettävä. Tästä on ilmoitettava laitteiston omistajalle, jotta kaikki osapuolet tietävät asiasta.Ensimmäiseen turvallisuustarkistuksen on kuuluttava: - kondensaattorien purkautuminen: tämä on tehtävä turvallisella tavalla kipinöinnin välttämiseksi; - jännitteiset sähkökomponentit ja johdot ei ole paljastettuja järjestelmän latauksen, palautuksen tai tyhjennyksen aikana; - maadoitusjohtimet ja -liittimet on asennettu oikein.Sinetöidyn komponentin korjaukset Sinetöityjen komponenttien korjausten yhteydessä kaikki sähkösyötöt on irrotettava laitteesta ennen minkään sinetöityjen suojusten poistoa. Jos laitteiden virransyöttö laitteistoon on ehdottomasti välttämätöntä huollon aikana, vuodonilmaisin on sijoitettava kriittisimpään kohtaan varoittamaan mahdollisesta vaaratilanteesta. Erityisesti on kiinnitettävä huomiota seuraaviin seikkoihin, joilla varmistetaan, että työskenneltäessä sähköosien kanssa koteloa ei muuteta niin, että suojaustaso altistuu. Tähän sisältyvät kaapelivauriot, liitosten liian suuri määrä, alkuperäisistä teknisistä tiedoista poikkeavat liittimet, tiivistevauriot, läpivientien väärä asennus jne.Varmista, että laite on asetettu tukevasti paikalleen. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole muuttuneet laadullisesti siten, että ne eivät enää estä räjähdysvaarallisten aineiden läpipääsyä. Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää joidenkin vuodonilmaisulaitteiden tehokkaan toiminnan. Luonnostaan vaarattomia komponentteja ei tarvitse eristää ennen niiden käsittelyä.Luonnostaan vaarattomien komponenttien korjaaminen Älä käytä piirissä pysyviä induktiivisia tai kapasitanssikuormia varmistamatta ensin, että käytössä olevan laitteen sallittu enimmäisjännite ja virta eivät ylity. Luonnostaan vaarattomat komponentit ovat ainoat komponenttityypit, joiden parissa voidaan työskennellä

TÄRKEITÄ TURVALLISUUSOHJEITA

räjähdysvaarallisessa tilassa. Testilaitteen on oltava oikean luokituksen mukainen. Vaihda osat vain valmistajan ilmoittamiin osiin. Muut osat voivat aiheuttaa kylmäaineen syttymisen ilmassa vuodon seurauksena.Kaapelointi Tarkista, ettei kaapelointi joudu alttiiksi kulumiselle, korroosiolle, liialliselle paineelle, tärinälle, teräville reunoille tai muita haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös esimerkiksi ikääntymisen tai kompressorien tai puhaltimien aiheuttaman jatkuvan tärinän vaikutukset.Herkästi syttyvien kylmäaineiden tunnistus Kylmäainevuotojen etsintään tai havaitsemiseen ei missään olosuhteissa saa käyttää syttymislähteitä. Vuotolamppua (tai muuta avoliekin ilmaisinta) ei saa käyttää.Vuodon havaitsemismenetelmät Herkästi syttyviä kylmäaineita sisältäville järjestelmille katsotaan hyväksyttäviksi seuraavat vuodonilmaisumenetelmät. Herkästi syttyvien kylmäaineiden tunnistamiseen on käytettävä elektronisia vuotoilmaisimia, mutta niiden herkkyys ei välttämättä ole riittävä, tai ne saattavat tarvita uudelleenkalibrointia. (Havainnointilaitteet on kalibroitava kylmäaineettomalla alueella.) Varmista, että laiteilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisulaitteiston asetus on oltava prosentti kylmäaineen LFL:stä, ja se on kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasun prosenttiosuus (25 % maksimista) on vahvistettava. Vuodonilmaisunesteet soveltuvat käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos epäillään vuotoa, kaikki avotulet on poistettava tai sammutettava. Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaineet on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän sellaiseen osaan, joka on kaukana vuotokohdasta. Hapeton typpi (OFN) tulee tämän jälkeen ohjattava järjestelmän läpi sekä ennen juottamista että juottamisen aikana.Poisto ja evakuointi Kun kylmäainepiiri avataan korjausta tai muita tarkoituksia varten, on käytettävä tavanomaisia toimenpiteitä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska herkkä syttyvyys on otettava huomioon. Seuraavaa menettelyä on noudatettava:- poista kylmäaine;- huuhtele piiri inerttikaasulla;- evakuoi;- huuhtele uudelleen inerttikaasulla;- avaa piiri leikkaamalla tai juottamalla. Kylmäaine on otettava talteen oikeisiin palautussylintereihin. Järjestelmän tulee olla huuhdeltu OFN:llä, jotta yksikkö olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhtelu suoritetaan rikkomalla järjestelmän alipaine OFN:llä ja jatkamalla täyttämistä, kunnes käyttöpaine on saavutettu. Tämän jälkeen ilmataan ilmakehään ja lopuksi vedetään tyhjiöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullinen OFN-lataus on käytössä, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan tehdä. Tämä toimenpide on ehdottoman tärkeä, jos putkien kovajuottaminen on tarpeen. Varmista, että alipainepumpun poistoaukko ei ole lähellä syttymislähteitä ja että ilmanvaihto on käytettävissä. LatausmenetelmätPerinteisten latauskäytäntöjen lisäksi noudatetaan seuraavia vaatimuksia. - Varmista, että latauslaitetta käytettäessä ei pääse tapahtumaan eri kylmäaineiden kontaminaatiota. Letkujen tai linjojen on oltava mahdollisimman lyhyitä, jotta niiden sisältämän kylmäaineen määrä voidaan minimoida. - Sylinterit on pidettävä pystyasennossa. - Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kylmäaineen lataamista järjestelmään. - Merkitse järjestelmä, kun lataus on valmis (ellei sitä ole jo tehty).- Jäähdytysjärjestelmää ei saa täyttää liikaa. Ennen järjestelmän lataamista sen painekoe on tehtävä käyttämällä OFN:ää. Järjestelmä on testattava vuotojen varalta, kun lataus on suoritettu, mutta ennen käyttöönottoa. Vuodon seurantatarkastus on tehtävä ennen poistumista paikalta. Käytöstä poisto Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteiston ja sen yksityiskohdat täysin. On suositeltavaa, että kaikki kylmäaineet otetaan talteen turvallisesti. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos se on analysoitava ennen talteenotetun kylmäaineen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen työn aloittamista. a) Tutustu laitteistoon ja sen toimintaan. b) Eristä järjestelmä sähköisesti.c) Varmista ennen toimenpiteen aloittamista, että: - käytettävissä on tarvittaessa mekaaninen käsittelylaitteisto kylmäainesylintereiden käsittelyyn; - kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein;- pätevä henkilö valvoo talteenottoa jatkuvasti;- talteenottolaitteet ja -sylinterit ovat asianmukaisten standardien mukaiset.d) Pumppaa kylmäainejärjestelmä alas, jos mahdollista. e) Jos alipaine ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista. ) Varmista ennen talteenottoa, että sylinteri on vaa'alla. g) Käynnistä talteenottolaite ja käytä sitä noudattamalla valmistajan ohjeita.h) Älä ylitäytä sylintereitä. (Enintään 80 tilavuusprosenttia nestevarausta). i ) Älä ylitä sylinterin suurinta sallittua käyttöpainetta edes tilapäisesti. j ) Kun sylinterit on täytetty oikein ja prosessi on valmis, varmista, että sylinterit ja laitteet poistetaan paikalta viipymättä ja että kaikki laitteiston eristysventtiilit on suljettu. k) Talteenotettua kylmäainetta ei saa ladata toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu. Merkinnät Laitteessa on oltava merkintä siitä, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Merkinnän on oltava päivätty ja allekirjoitettu. Varmista, että laitteessa on herkästi syttyvää kylmäainetta osoittava merkintä. Talteenotto Kun järjestelmästä poistetaan kylmäainetta joko huoltoa tai laitteen käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaineet poistetaan turvallisesti. Kun siirrät kylmäainetta sylintereihin, varmista, että käytössä on vain asianmukaiset kylmäaineen talteenottosylinterit. Varmista, että käytettävissä on oikea määrä sylintereitä koko järjestelmän latauksen säilyttämistä varten. Kaikki käytettävät sylinterit on tarkoitettu talteen otetulle kylmäaineelle ja merkitään kyseiselle kylmäaineelle (eli erikoissylinterit kylmäaineen talteenotossa). Sylintereissä on oltava paineenrajoitusventtiili ja siihen liittyvät sulkuventtiilit ja niiden on oltava hyvässä toimintakunnossa. Tyhjät talteenottosylinterit evakuoidaan ja, jos mahdollista, jäähdytetään ennen talteenottoa. Talteenottolaitteiden tulee olla hyvässä toimintakunnossa ja käsiteltävänä olevien laitteiden käyttöohjeiden tulee olla käsillä. Laitteiden on sovelluttava herkästi syttyvien kylmäaineiden talteenottoon. Saatavilla tulee lisäksi olla kalibroitujen punnitusvaakojen setti, ja vaakojen on oltava hyvässä toimintakunnossa. Letkujen tulee olla tiiviitä ja hyvässä kunnossa. Tarkista ennen talteenottokoneen käyttöä, että se on kunnossa, että se on asianmukaisesti huollettu ja että siihen liittyvät sähkökomponentit on tiiviit, jotta estetään syttyminen, mikäli kylmäainetta pääsee vapautumaan. Ota tarvittaessa yhteyttä valmistajaan. Talteenotettu kylmäaine palautetaan kylmäaineen toimittajalle oikeassa talteenottosylinterissä ja asiaankuuluva jätteen siirron huomautus järjestetään. Älä sekoita eri kylmäaineita samoihin talteenottoyksiköihin ja etenkään sylintereihin. Jos poistetaan kompressoreita tai kompressoriöljyjä, varmista, että ne on evakuoitu hyväksyttävälle tasolle, jotta varmistetaan, että voiteluaineen sisällä ei ole jäljellä herkästi syttyvää kylmäainetta. Evakuointiprosessi on suoritettava ennen kompressorin palauttamista toimittajalle. Prosessia voidaan kiihdyttää vain kompressorin rungon sähkölämmityksellä. Öljyn tyhjentäminen järjestelmästä on tehtävä turvallisesti.

Käy katsomassa Bestwayn YouTube-kanavaa

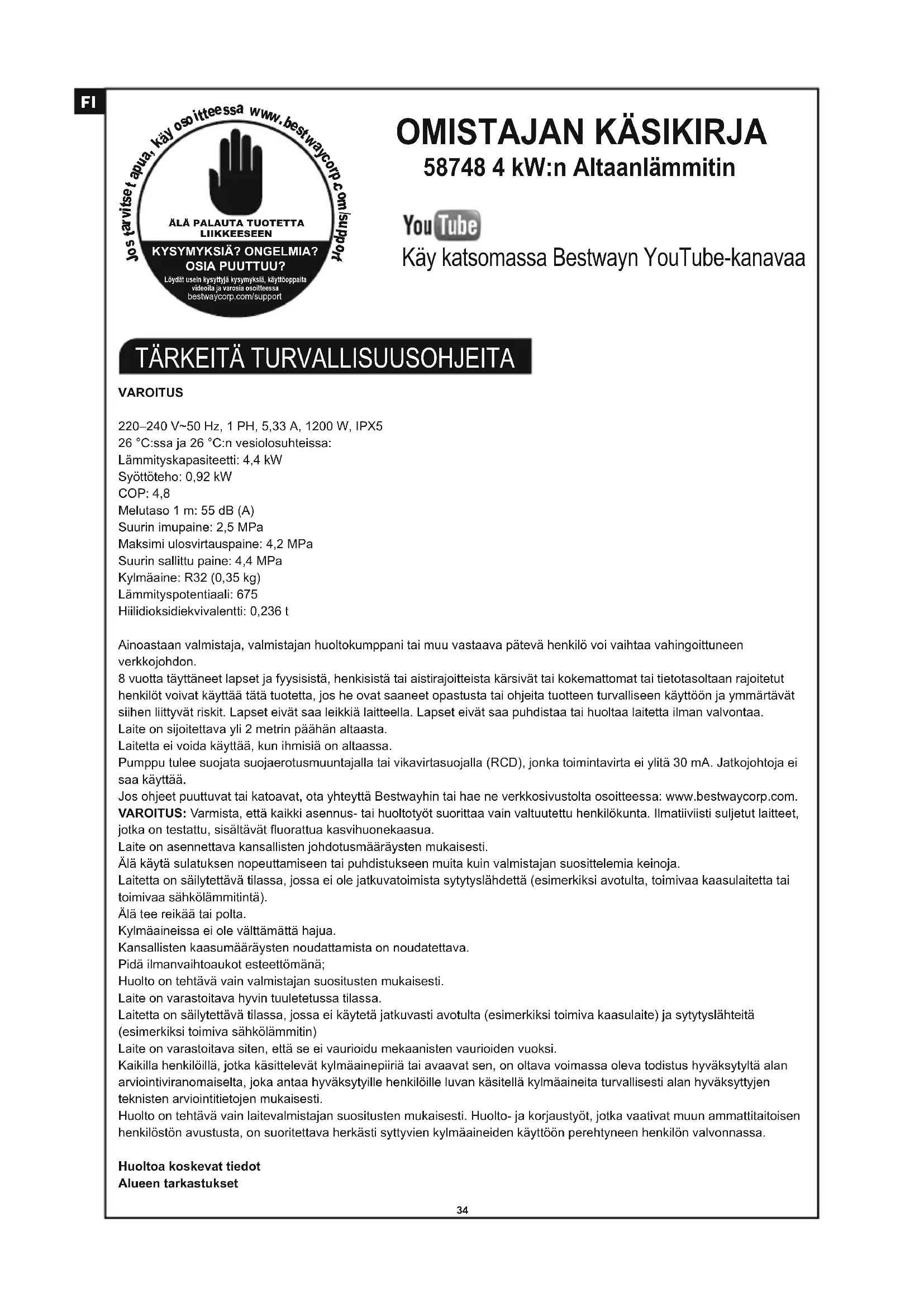

58748 4 kW:n Altaanlämmitin ÄLÄ PALAUTA TUOTETTALIIKKEESEENKYSYMYKSIÄ? ONGELMIA?OSIA PUUTTUU?Löydät usein kysyttyjä kysymyksiä, käyttöoppaitavideoita ja varosia osoitteessa bestwaycorp.com/support

tVAROITUS 220–240 V~50 Hz, 1 PH, 5,33 A, 1200 W, IPX5 26 °C:ssa ja 26 °C:n vesiolosuhteissa: Lämmityskapasiteetti: 4,4 kW Syöttöteho: 0,92 kW COP: 4,8 Melutaso 1 m: 55 dB (A) Suurin imupaine: 2,5 MPa Maksimi ulosvirtauspaine: 4,2 MPa Suurin sallittu paine: 4,4 MPa Kylmäaine: R32 (0,35 kg) Lämmityspotentiaali: 675 Hiilidioksidiekvivalentti: 0,236 t Ainoastaan valmistaja, valmistajan huoltokumppani tai muu vastaava pätevä henkilö voi vaihtaa vahingoittuneen verkkojohdon. 8 vuotta täyttäneet lapset ja fyysisistä, henkisistä tai aistirajoitteista kärsivät tai kokemattomat tai tietotasoltaan rajoitetut henkilöt voivat käyttää tätä tuotetta, jos he ovat saaneet opastusta tai ohjeita tuotteen turvalliseen käyttöön ja ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Laite on sijoitettava yli 2 metrin päähän altaasta. Laitetta ei voida käyttää, kun ihmisiä on altaassa. Pumppu tulee suojata suojaerotusmuuntajalla tai vikavirtasuojalla (RCD), jonka toimintavirta ei ylitä 30 mA. Jatkojohtoja ei saa käyttää. Jos ohjeet puuttuvat tai katoavat, ota yhteyttä Bestwayhin tai hae ne verkkosivustolta osoitteessa: www.bestwaycorp.com. VAROITUS: Varmista, että kaikki asennus- tai huoltotyöt suorittaa vain valtuutettu henkilökunta. Ilmatiiviisti suljetut laitteet, jotka on testattu, sisältävät fluorattua kasvihuonekaasua. Laite on asennettava kansallisten johdotusmääräysten mukaisesti. Älä käytä sulatuksen nopeuttamiseen tai puhdistukseen muita kuin valmistajan suosittelemia keinoja. Laitetta on säilytettävä tilassa, jossa ei ole jatkuvatoimista sytytyslähdettä (esimerkiksi avotulta, toimivaa kaasulaitetta tai toimivaa sähkölämmitintä). Älä tee reikää tai polta. Kylmäaineissa ei ole välttämättä hajua. Kansallisten kaasumääräysten noudattamista on noudatettava. Pidä ilmanvaihtoaukot esteettömänä; Huolto on tehtävä vain valmistajan suositusten mukaisesti. Laite on varastoitava hyvin tuuletetussa tilassa. Laitetta on säilytettävä tilassa, jossa ei käytetä jatkuvasti avotulta (esimerkiksi toimiva kaasulaite) ja sytytyslähteitä (esimerkiksi toimiva sähkölämmitin) Laite on varastoitava siten, että se ei vaurioidu mekaanisten vaurioiden vuoksi. Kaikilla henkilöillä, jotka käsittelevät kylmäainepiiriä tai avaavat sen, on oltava voimassa oleva todistus hyväksytyltä alan arviointiviranomaiselta, joka antaa hyväksytyille henkilöille luvan käsitellä kylmäaineita turvallisesti alan hyväksyttyjen teknisten arviointitietojen mukaisesti. Huolto on tehtävä vain laitevalmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka vaativat muun ammattitaitoisen henkilöstön avustusta, on suoritettava herkästi syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa. Huoltoa koskevat tiedot Alueen tarkastukset Ennen herkästi syttyviä kylmäaineita sisältäville järjestelmille tehtävää työtä on tehtävä turvatarkastuksia, jotta syttymisriski on mahdollisimman pieni. Jäähdytysjärjestelmän korjausta varten on noudatettava seuraavia varotoimia ennen järjestelmän kunnossapitoa. Työohje Työt on suoritettava hallitusti siten, että vaara syttyvän kaasun tai höyryn muodostumiselle työn aikana on mahdollisimman pieni. Yleinen työskentelyalue Kaikille kunnossapitohenkilöstölle ja muille paikallisella alueella työskenteleville henkilöille on annettava ohjeet suoritettavan työn luonteesta. Työskentelyä suljetuissa tiloissa tulee välttää. Työtilaa ympäröivä alue on eristettävä muusta tilasta. Varmista, että alueen olosuhteiden turvallisuus on varmistettu palavien aineiden kannalta. Kylmäaineen löytymisen tarkastaminen Alue on tarkistettava asianmukaisella kylmäaineilmaisimella ennen työskentelyä ja sen aikana, jotta teknikko on tietoinen mahdollisesti räjähdysvaarallisesta tilasta. Varmista, että käytettävä vuodonilmaisulaitteisto soveltuu käytettäväksi herkästi syttyvien kylmäaineiden kanssa (sen tulee olla kipinöimätön, asianmukaisesti suljettu tai luonnostaan vaaraton). Palonsammutin alueella Jos kylmälaitteelle tai sen liittyville osille joudutaan tekemään tulitöitä, asianmukainen sammutuskalusto on oltava helposti saatavilla. Varaa latausalueen viereen kuivajauhe tai hiilidioksidisammutin. Ei syttymislähteitä Sellaisen jäähdytysjärjestelmän, jossa on herkästi syttyvää kylmäainetta sisältävää tai sisältänyttä putkistoa, käsittelyn aikana ei saa käyttää mitään syttymislähteitä siten, että se voi johtaa palo- tai räjähdysvaaraan. Kaikki mahdolliset syttymislähteet, tupakointi mukaan lukien, on pidettävä riittävän kaukana sellaisesta asennus-, korjaus-, poisto- ja hävitystyöstä, jonka aikana herkästi syttyvää kylmäainetta voi mahdollisesti päästä ympäröivään tilaan. Ennen työskentelyä laitteistoa ympäröivä alue on tarkistettava, jotta varmistetaan, ettei syttymisvaara ole. Alueella tulee olla Tupakointi kielletty -kylttejä. Tuuletettu alue Varmista, että alue on avoin (ei suljettu tila) tai että se on asianmukaisesti tuuletettu, ennen kuin avaat järjestelmän tai teet tulityötä. Ilmanvaihdosta on huolehdittava työn suorittamisen aikana. Ilmanvaihdon tulisi poistaa tilaan vapautunut kylmäaine ja sen poistamista ulkoisesti ilmaan suositellaan. Kylmälaitteiden tarkistukset Kun sähkökomponentteja vaihdetaan, uusien osien on oltava käyttötarkoitukseen sopivia ja teknisiltä tiedoiltaan sopivia. Valmistajan korjaus- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, kysy neuvoa valmistajan tekniseltä osastolta. Herkästi syttyviä kylmäaineita käyttäviin asennuksiin on tehtävä seuraavat tarkistukset: - ilmanvaihtolaitteet ja -lähdöt toimivat asianmukaisesti eivätkä ole tukossa; - jos käytetään epäsuoraa jäähdytyskiertoa, toisiovirtapiiri on tarkastettava kylmäaineen esiintymisen varalta; - laitteen merkintöjen on oltava näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja kyltit on korjattava; - kylmäputki tai -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, ellei osat ole valmistettu materiaaleista, jotka ovat luonnostaan kestäviä syöpymisen estämiseksi tai jotka on suojattu ruostumiselta sopivalla tavalla. Sähkölaitteiden tarkistukset Sähköosien korjaukseen ja kunnossapitoon on sisällytettävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa turvallisuuden mahdollisesti vaarantava vika, sähkövirtaa ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti korjattu. Jos vikaa ei voida korjata välittömästi, ja toimintaa on toisaalta välttämätöntä jatkaa, riittävää väliaikaista ratkaisua on käytettävä. Tästä on ilmoitettava laitteiston omistajalle, jotta kaikki osapuolet tietävät asiasta. Ensimmäiseen turvallisuustarkistuksen on kuuluttava: - kondensaattorien purkautuminen: tämä on tehtävä turvallisella tavalla kipinöinnin välttämiseksi; - jännitteiset sähkökomponentit ja johdot ei ole paljastettuja järjestelmän latauksen, palautuksen tai tyhjennyksen aikana; - maadoitusjohtimet ja -liittimet on asennettu oikein. Sinetöidyn komponentin korjaukset Sinetöityjen komponenttien korjausten yhteydessä kaikki sähkösyötöt on irrotettava laitteesta ennen minkään sinetöityjen suojusten poistoa. Jos laitteiden virransyöttö laitteistoon on ehdottomasti välttämätöntä huollon aikana, vuodonilmaisin on sijoitettava kriittisimpään kohtaan varoittamaan mahdollisesta vaaratilanteesta. Erityisesti on kiinnitettävä huomiota seuraaviin seikkoihin, joilla varmistetaan, että työskenneltäessä sähköosien kanssa koteloa ei muuteta niin, että suojaustaso altistuu. Tähän sisältyvät kaapelivauriot, liitosten liian suuri määrä, alkuperäisistä teknisistä tiedoista poikkeavat liittimet, tiivistevauriot, läpivientien väärä asennus jne. Varmista, että laite on asetettu tukevasti paikalleen. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole muuttuneet laadullisesti siten, että ne eivät enää estä räjähdysvaarallisten aineiden läpipääsyä. Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää joidenkin vuodonilmaisulaitteiden tehokkaan toiminnan. Luonnostaan vaarattomia komponentteja ei tarvitse eristää ennen niiden käsittelyä. Luonnostaan vaarattomien komponenttien korjaaminen Älä käytä piirissä pysyviä induktiivisia tai kapasitanssikuormia varmistamatta ensin, että käytössä olevan laitteen sallittu enimmäisjännite ja virta eivät ylity. Luonnostaan vaarattomat komponentit ovat ainoat komponenttityypit, joiden parissa voidaan työskennellä

räjähdysvaarallisessa tilassa. Testilaitteen on oltava oikean luokituksen mukainen. Vaihda osat vain valmistajan ilmoittamiin osiin. Muut osat voivat aiheuttaa kylmäaineen syttymisen ilmassa vuodon seurauksena. Kaapelointi Tarkista, ettei kaapelointi joudu alttiiksi kulumiselle, korroosiolle, liialliselle paineelle, tärinälle, teräville reunoille tai muita haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös esimerkiksi ikääntymisen tai kompressorien tai puhaltimien aiheuttaman jatkuvan tärinän vaikutukset. Herkästi syttyvien kylmäaineiden tunnistus Kylmäainevuotojen etsintään tai havaitsemiseen ei missään olosuhteissa saa käyttää syttymislähteitä. Vuotolamppua (tai muuta avoliekin ilmaisinta) ei saa käyttää. Vuodon havaitsemismenetelmät Herkästi syttyviä kylmäaineita sisältäville järjestelmille katsotaan hyväksyttäviksi seuraavat vuodonilmaisumenetelmät. Herkästi syttyvien kylmäaineiden tunnistamiseen on käytettävä elektronisia vuotoilmaisimia, mutta niiden herkkyys ei välttämättä ole riittävä, tai ne saattavat tarvita uudelleenkalibrointia. (Havainnointilaitteet on kalibroitava kylmäaineettomalla alueella.) Varmista, että laiteilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisulaitteiston asetus on oltava prosentti kylmäaineen LFL:stä, ja se on kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasun prosenttiosuus (25 % maksimista) on vahvistettava. Vuodonilmaisunesteet soveltuvat käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos epäillään vuotoa, kaikki avotulet on poistettava tai sammutettava. Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaineet on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän sellaiseen osaan, joka on kaukana vuotokohdasta. Hapeton typpi (OFN) tulee tämän jälkeen ohjattava järjestelmän läpi sekä ennen juottamista että juottamisen aikana. Poisto ja evakuointi Kun kylmäainepiiri avataan korjausta tai muita tarkoituksia varten, on käytettävä tavanomaisia toimenpiteitä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska herkkä syttyvyys on otettava huomioon. Seuraavaa menettelyä on noudatettava: - poista kylmäaine; - huuhtele piiri inerttikaasulla; - evakuoi; - huuhtele uudelleen inerttikaasulla; - avaa piiri leikkaamalla tai juottamalla. Kylmäaine on otettava talteen oikeisiin palautussylintereihin. Järjestelmän tulee olla huuhdeltu OFN:llä, jotta yksikkö olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhtelu suoritetaan rikkomalla järjestelmän alipaine OFN:llä ja jatkamalla täyttämistä, kunnes käyttöpaine on saavutettu. Tämän jälkeen ilmataan ilmakehään ja lopuksi vedetään tyhjiöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullinen OFN-lataus on käytössä, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan tehdä. Tämä toimenpide on ehdottoman tärkeä, jos putkien kovajuottaminen on tarpeen. Varmista, että alipainepumpun poistoaukko ei ole lähellä syttymislähteitä ja että ilmanvaihto on käytettävissä. Latausmenetelmät Perinteisten latauskäytäntöjen lisäksi noudatetaan seuraavia vaatimuksia. - Varmista, että latauslaitetta käytettäessä ei pääse tapahtumaan eri kylmäaineiden kontaminaatiota. Letkujen tai linjojen on oltava mahdollisimman lyhyitä, jotta niiden sisältämän kylmäaineen määrä voidaan minimoida. - Sylinterit on pidettävä pystyasennossa. - Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kylmäaineen lataamista järjestelmään. - Merkitse järjestelmä, kun lataus on valmis (ellei sitä ole jo tehty). - Jäähdytysjärjestelmää ei saa täyttää liikaa. Ennen järjestelmän lataamista sen painekoe on tehtävä käyttämällä OFN:ää. Järjestelmä on testattava vuotojen varalta, kun lataus on suoritettu, mutta ennen käyttöönottoa. Vuodon seurantatarkastus on tehtävä ennen poistumista paikalta. Käytöstä poisto Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteiston ja sen yksityiskohdat täysin. On suositeltavaa, että kaikki kylmäaineet otetaan talteen turvallisesti. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos se on analysoitava ennen talteenotetun kylmäaineen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen työn aloittamista. a) Tutustu laitteistoon ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Varmista ennen toimenpiteen aloittamista, että: - käytettävissä on tarvittaessa mekaaninen käsittelylaitteisto kylmäainesylintereiden käsittelyyn; - kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein; - pätevä henkilö valvoo talteenottoa jatkuvasti; - talteenottolaitteet ja -sylinterit ovat asianmukaisten standardien mukaiset. d) Pumppaa kylmäainejärjestelmä alas, jos mahdollista. e) Jos alipaine ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista.

) Varmista ennen talteenottoa, että sylinteri on vaa'alla. g) Käynnistä talteenottolaite ja käytä sitä noudattamalla valmistajan ohjeita. h) Älä ylitäytä sylintereitä. (Enintään 80 tilavuusprosenttia nestevarausta).

) Älä ylitä sylinterin suurinta sallittua käyttöpainetta edes tilapäisesti.

) Kun sylinterit on täytetty oikein ja prosessi on valmis, varmista, että sylinterit ja laitteet poistetaan paikalta viipymättä ja että kaikki laitteiston eristysventtiilit on suljettu. k) Talteenotettua kylmäainetta ei saa ladata toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu. Merkinnät Laitteessa on oltava merkintä siitä, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Merkinnän on oltava päivätty ja allekirjoitettu. Varmista, että laitteessa on herkästi syttyvää kylmäainetta osoittava merkintä. Talteenotto Kun järjestelmästä poistetaan kylmäainetta joko huoltoa tai laitteen käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaineet poistetaan turvallisesti. Kun siirrät kylmäainetta sylintereihin, varmista, että käytössä on vain asianmukaiset kylmäaineen talteenottosylinterit. Varmista, että käytettävissä on oikea määrä sylintereitä koko järjestelmän latauksen säilyttämistä varten. Kaikki käytettävät sylinterit on tarkoitettu talteen otetulle kylmäaineelle ja merkitään kyseiselle kylmäaineelle (eli erikoissylinterit kylmäaineen talteenotossa). Sylintereissä on oltava paineenrajoitusventtiili ja siihen liittyvät sulkuventtiilit ja niiden on oltava hyvässä toimintakunnossa. Tyhjät talteenottosylinterit evakuoidaan ja, jos mahdollista, jäähdytetään ennen talteenottoa. Talteenottolaitteiden tulee olla hyvässä toimintakunnossa ja käsiteltävänä olevien laitteiden käyttöohjeiden tulee olla käsillä. Laitteiden on sovelluttava herkästi syttyvien kylmäaineiden talteenottoon. Saatavilla tulee lisäksi olla kalibroitujen punnitusvaakojen setti, ja vaakojen on oltava hyvässä toimintakunnossa. Letkujen tulee olla tiiviitä ja hyvässä kunnossa. Tarkista ennen talteenottokoneen käyttöä, että se on kunnossa, että se on asianmukaisesti huollettu ja että siihen liittyvät sähkökomponentit on tiiviit, jotta estetään syttyminen, mikäli kylmäainetta pääsee vapautumaan. Ota tarvittaessa yhteyttä valmistajaan. Talteenotettu kylmäaine palautetaan kylmäaineen toimittajalle oikeassa talteenottosylinterissä ja asiaankuuluva jätteen siirron huomautus järjestetään. Älä sekoita eri kylmäaineita samoihin talteenottoyksiköihin ja etenkään sylintereihin. Jos poistetaan kompressoreita tai kompressoriöljyjä, varmista, että ne on evakuoitu hyväksyttävälle tasolle, jotta varmistetaan, että voiteluaineen sisällä ei ole jäljellä herkästi syttyvää kylmäainetta. Evakuointiprosessi on suoritettava ennen kompressorin palauttamista toimittajalle. Prosessia voidaan kiihdyttää vain kompressorin rungon sähkölämmityksellä. Öljyn tyhjentäminen järjestelmästä on tehtävä turvallisesti.VAROITUS 220–240 V~50 Hz, 1 PH, 5,33 A, 1200 W, IPX5 26 °C:ssa ja 26 °C:n vesiolosuhteissa: Lämmityskapasiteetti: 4,4 kW Syöttöteho: 0,92 kW COP: 4,8 Melutaso 1 m: 55 dB (A) Suurin imupaine: 2,5 MPa Maksimi ulosvirtauspaine: 4,2 MPa Suurin sallittu paine: 4,4 MPa Kylmäaine: R32 (0,35 kg) Lämmityspotentiaali: 675 Hiilidioksidiekvivalentti: 0,236 t Ainoastaan valmistaja, valmistajan huoltokumppani tai muu vastaava pätevä henkilö voi vaihtaa vahingoittuneen verkkojohdon. 8 vuotta täyttäneet lapset ja fyysisistä, henkisistä tai aistirajoitteista kärsivät tai kokemattomat tai tietotasoltaan rajoitetut henkilöt voivat käyttää tätä tuotetta, jos he ovat saaneet opastusta tai ohjeita tuotteen turvalliseen käyttöön ja ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Laite on sijoitettava yli 2 metrin päähän altaasta. Laitetta ei voida käyttää, kun ihmisiä on altaassa. Pumppu tulee suojata suojaerotusmuuntajalla tai vikavirtasuojalla (RCD), jonka toimintavirta ei ylitä 30 mA. Jatkojohtoja ei saa käyttää. Jos ohjeet puuttuvat tai katoavat, ota yhteyttä Bestwayhin tai hae ne verkkosivustolta osoitteessa: www.bestwaycorp.com. VAROITUS: Varmista, että kaikki asennus- tai huoltotyöt suorittaa vain valtuutettu henkilökunta. Ilmatiiviisti suljetut laitteet, jotka on testattu, sisältävät fluorattua kasvihuonekaasua. Laite on asennettava kansallisten johdotusmääräysten mukaisesti. Älä käytä sulatuksen nopeuttamiseen tai puhdistukseen muita kuin valmistajan suosittelemia keinoja. Laitetta on säilytettävä tilassa, jossa ei ole jatkuvatoimista sytytyslähdettä (esimerkiksi avotulta, toimivaa kaasulaitetta tai toimivaa sähkölämmitintä). Älä tee reikää tai polta. Kylmäaineissa ei ole välttämättä hajua. Kansallisten kaasumääräysten noudattamista on noudatettava. Pidä ilmanvaihtoaukot esteettömänä; Huolto on tehtävä vain valmistajan suositusten mukaisesti. Laite on varastoitava hyvin tuuletetussa tilassa. Laitetta on säilytettävä tilassa, jossa ei käytetä jatkuvasti avotulta (esimerkiksi toimiva kaasulaite) ja sytytyslähteitä (esimerkiksi toimiva sähkölämmitin) Laite on varastoitava siten, että se ei vaurioidu mekaanisten vaurioiden vuoksi. Kaikilla henkilöillä, jotka käsittelevät kylmäainepiiriä tai avaavat sen, on oltava voimassa oleva todistus hyväksytyltä alan arviointiviranomaiselta, joka antaa hyväksytyille henkilöille luvan käsitellä kylmäaineita turvallisesti alan hyväksyttyjen teknisten arviointitietojen mukaisesti. Huolto on tehtävä vain laitevalmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka vaativat muun ammattitaitoisen henkilöstön avustusta, on suoritettava herkästi syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa. Huoltoa koskevat tiedot Alueen tarkastukset Ennen herkästi syttyviä kylmäaineita sisältäville järjestelmille tehtävää työtä on tehtävä turvatarkastuksia, jotta syttymisriski on mahdollisimman pieni. Jäähdytysjärjestelmän korjausta varten on noudatettava seuraavia varotoimia ennen järjestelmän kunnossapitoa. Työohje Työt on suoritettava hallitusti siten, että vaara syttyvän kaasun tai höyryn muodostumiselle työn aikana on mahdollisimman pieni. Yleinen työskentelyalue Kaikille kunnossapitohenkilöstölle ja muille paikallisella alueella työskenteleville henkilöille on annettava ohjeet suoritettavan työn luonteesta. Työskentelyä suljetuissa tiloissa tulee välttää. Työtilaa ympäröivä alue on eristettävä muusta tilasta. Varmista, että alueen olosuhteiden turvallisuus on varmistettu palavien aineiden kannalta. Kylmäaineen löytymisen tarkastaminen Alue on tarkistettava asianmukaisella kylmäaineilmaisimella ennen työskentelyä ja sen aikana, jotta teknikko on tietoinen mahdollisesti räjähdysvaarallisesta tilasta. Varmista, että käytettävä vuodonilmaisulaitteisto soveltuu käytettäväksi herkästi syttyvien kylmäaineiden kanssa (sen tulee olla kipinöimätön, asianmukaisesti suljettu tai luonnostaan vaaraton). Palonsammutin alueella Jos kylmälaitteelle tai sen liittyville osille joudutaan tekemään tulitöitä, asianmukainen sammutuskalusto on oltava helposti saatavilla. Varaa latausalueen viereen kuivajauhe tai hiilidioksidisammutin. Ei syttymislähteitä Sellaisen jäähdytysjärjestelmän, jossa on herkästi syttyvää kylmäainetta sisältävää tai sisältänyttä putkistoa, käsittelyn aikana ei saa käyttää mitään syttymislähteitä siten, että se voi johtaa palo- tai räjähdysvaaraan. Kaikki mahdolliset syttymislähteet, tupakointi mukaan lukien, on pidettävä riittävän kaukana sellaisesta asennus-, korjaus-, poisto- ja hävitystyöstä, jonka aikana herkästi syttyvää kylmäainetta voi mahdollisesti päästä ympäröivään tilaan. Ennen työskentelyä laitteistoa ympäröivä alue on tarkistettava, jotta varmistetaan, ettei syttymisvaara ole. Alueella tulee olla Tupakointi kielletty -kylttejä. Tuuletettu alue Varmista, että alue on avoin (ei suljettu tila) tai että se on asianmukaisesti tuuletettu, ennen kuin avaat järjestelmän tai teet tulityötä. Ilmanvaihdosta on huolehdittava työn suorittamisen aikana. Ilmanvaihdon tulisi poistaa tilaan vapautunut kylmäaine ja sen poistamista ulkoisesti ilmaan suositellaan. Kylmälaitteiden tarkistukset Kun sähkökomponentteja vaihdetaan, uusien osien on oltava käyttötarkoitukseen sopivia ja teknisiltä tiedoiltaan sopivia. Valmistajan korjaus- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, kysy neuvoa valmistajan tekniseltä osastolta. Herkästi syttyviä kylmäaineita käyttäviin asennuksiin on tehtävä seuraavat tarkistukset: - ilmanvaihtolaitteet ja -lähdöt toimivat asianmukaisesti eivätkä ole tukossa; - jos käytetään epäsuoraa jäähdytyskiertoa, toisiovirtapiiri on tarkastettava kylmäaineen esiintymisen varalta; - laitteen merkintöjen on oltava näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja kyltit on korjattava; - kylmäputki tai -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, ellei osat ole valmistettu materiaaleista, jotka ovat luonnostaan kestäviä syöpymisen estämiseksi tai jotka on suojattu ruostumiselta sopivalla tavalla. Sähkölaitteiden tarkistukset Sähköosien korjaukseen ja kunnossapitoon on sisällytettävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa turvallisuuden mahdollisesti vaarantava vika, sähkövirtaa ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti korjattu. Jos vikaa ei voida korjata välittömästi, ja toimintaa on toisaalta välttämätöntä jatkaa, riittävää väliaikaista ratkaisua on käytettävä. Tästä on ilmoitettava laitteiston omistajalle, jotta kaikki osapuolet tietävät asiasta. Ensimmäiseen turvallisuustarkistuksen on kuuluttava: - kondensaattorien purkautuminen: tämä on tehtävä turvallisella tavalla kipinöinnin välttämiseksi; - jännitteiset sähkökomponentit ja johdot ei ole paljastettuja järjestelmän latauksen, palautuksen tai tyhjennyksen aikana; - maadoitusjohtimet ja -liittimet on asennettu oikein. Sinetöidyn komponentin korjaukset Sinetöityjen komponenttien korjausten yhteydessä kaikki sähkösyötöt on irrotettava laitteesta ennen minkään sinetöityjen suojusten poistoa. Jos laitteiden virransyöttö laitteistoon on ehdottomasti välttämätöntä huollon aikana, vuodonilmaisin on sijoitettava kriittisimpään kohtaan varoittamaan mahdollisesta vaaratilanteesta. Erityisesti on kiinnitettävä huomiota seuraaviin seikkoihin, joilla varmistetaan, että työskenneltäessä sähköosien kanssa koteloa ei muuteta niin, että suojaustaso altistuu. Tähän sisältyvät kaapelivauriot, liitosten liian suuri määrä, alkuperäisistä teknisistä tiedoista poikkeavat liittimet, tiivistevauriot, läpivientien väärä asennus jne. Varmista, että laite on asetettu tukevasti paikalleen. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole muuttuneet laadullisesti siten, että ne eivät enää estä räjähdysvaarallisten aineiden läpipääsyä. Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää joidenkin vuodonilmaisulaitteiden tehokkaan toiminnan. Luonnostaan vaarattomia komponentteja ei tarvitse eristää ennen niiden käsittelyä. Luonnostaan vaarattomien komponenttien korjaaminen Älä käytä piirissä pysyviä induktiivisia tai kapasitanssikuormia varmistamatta ensin, että käytössä olevan laitteen sallittu enimmäisjännite ja virta eivät ylity. Luonnostaan vaarattomat komponentit ovat ainoat komponenttityypit, joiden parissa voidaan työskennellä räjähdysvaarallisessa tilassa. Testilaitteen on oltava oikean luokituksen mukainen. Vaihda osat vain valmistajan ilmoittamiin osiin. Muut osat voivat aiheuttaa kylmäaineen syttymisen ilmassa vuodon seurauksena. Kaapelointi Tarkista, ettei kaapelointi joudu alttiiksi kulumiselle, korroosiolle, liialliselle paineelle, tärinälle, teräville reunoille tai muita haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös esimerkiksi ikääntymisen tai kompressorien tai puhaltimien aiheuttaman jatkuvan tärinän vaikutukset. Herkästi syttyvien kylmäaineiden tunnistus Kylmäainevuotojen etsintään tai havaitsemiseen ei missään olosuhteissa saa käyttää syttymislähteitä. Vuotolamppua (tai muuta avoliekin ilmaisinta) ei saa käyttää. Vuodon havaitsemismenetelmät Herkästi syttyviä kylmäaineita sisältäville järjestelmille katsotaan hyväksyttäviksi seuraavat vuodonilmaisumenetelmät. Herkästi syttyvien kylmäaineiden tunnistamiseen on käytettävä elektronisia vuotoilmaisimia, mutta niiden herkkyys ei välttämättä ole riittävä, tai ne saattavat tarvita uudelleenkalibrointia. (Havainnointilaitteet on kalibroitava kylmäaineettomalla alueella.) Varmista, että laiteilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisulaitteiston asetus on oltava prosentti kylmäaineen LFL:stä, ja se on kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasun prosenttiosuus (25 % maksimista) on vahvistettava. Vuodonilmaisunesteet soveltuvat käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos epäillään vuotoa, kaikki avotulet on poistettava tai sammutettava. Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaineet on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän sellaiseen osaan, joka on kaukana vuotokohdasta. Hapeton typpi (OFN) tulee tämän jälkeen ohjattava järjestelmän läpi sekä ennen juottamista että juottamisen aikana. Poisto ja evakuointi Kun kylmäainepiiri avataan korjausta tai muita tarkoituksia varten, on käytettävä tavanomaisia toimenpiteitä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska herkkä syttyvyys on otettava huomioon. Seuraavaa menettelyä on noudatettava: - poista kylmäaine; - huuhtele piiri inerttikaasulla; - evakuoi; - huuhtele uudelleen inerttikaasulla; - avaa piiri leikkaamalla tai juottamalla. Kylmäaine on otettava talteen oikeisiin palautussylintereihin. Järjestelmän tulee olla huuhdeltu OFN:llä, jotta yksikkö olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhtelu suoritetaan rikkomalla järjestelmän alipaine OFN:llä ja jatkamalla täyttämistä, kunnes käyttöpaine on saavutettu. Tämän jälkeen ilmataan ilmakehään ja lopuksi vedetään tyhjiöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullinen OFN-lataus on käytössä, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan tehdä. Tämä toimenpide on ehdottoman tärkeä, jos putkien kovajuottaminen on tarpeen. Varmista, että alipainepumpun poistoaukko ei ole lähellä syttymislähteitä ja että ilmanvaihto on käytettävissä. Latausmenetelmät Perinteisten latauskäytäntöjen lisäksi noudatetaan seuraavia vaatimuksia. - Varmista, että latauslaitetta käytettäessä ei pääse tapahtumaan eri kylmäaineiden kontaminaatiota. Letkujen tai linjojen on oltava mahdollisimman lyhyitä, jotta niiden sisältämän kylmäaineen määrä voidaan minimoida. - Sylinterit on pidettävä pystyasennossa. - Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kylmäaineen lataamista järjestelmään. - Merkitse järjestelmä, kun lataus on valmis (ellei sitä ole jo tehty). - Jäähdytysjärjestelmää ei saa täyttää liikaa. Ennen järjestelmän lataamista sen painekoe on tehtävä käyttämällä OFN:ää. Järjestelmä on testattava vuotojen varalta, kun lataus on suoritettu, mutta ennen käyttöönottoa. Vuodon seurantatarkastus on tehtävä ennen poistumista paikalta. Käytöstä poisto Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteiston ja sen yksityiskohdat täysin. On suositeltavaa, että kaikki kylmäaineet otetaan talteen turvallisesti. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos se on analysoitava ennen talteenotetun kylmäaineen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen työn aloittamista. a) Tutustu laitteistoon ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Varmista ennen toimenpiteen aloittamista, että: - käytettävissä on tarvittaessa mekaaninen käsittelylaitteisto kylmäainesylintereiden käsittelyyn; - kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein; - pätevä henkilö valvoo talteenottoa jatkuvasti; - talteenottolaitteet ja -sylinterit ovat asianmukaisten standardien mukaiset. d) Pumppaa kylmäainejärjestelmä alas, jos mahdollista. e) Jos alipaine ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista.

) Varmista ennen talteenottoa, että sylinteri on vaa'alla. g) Käynnistä talteenottolaite ja käytä sitä noudattamalla valmistajan ohjeita. h) Älä ylitäytä sylintereitä. (Enintään 80 tilavuusprosenttia nestevarausta).

) Älä ylitä sylinterin suurinta sallittua käyttöpainetta edes tilapäisesti.

) Kun sylinterit on täytetty oikein ja prosessi on valmis, varmista, että sylinterit ja laitteet poistetaan paikalta viipymättä ja että kaikki laitteiston eristysventtiilit on suljettu. k) Talteenotettua kylmäainetta ei saa ladata toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu. Merkinnät Laitteessa on oltava merkintä siitä, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Merkinnän on oltava päivätty ja allekirjoitettu. Varmista, että laitteessa on herkästi syttyvää kylmäainetta osoittava merkintä. Talteenotto Kun järjestelmästä poistetaan kylmäainetta joko huoltoa tai laitteen käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaineet poistetaan turvallisesti. Kun siirrät kylmäainetta sylintereihin, varmista, että käytössä on vain asianmukaiset kylmäaineen talteenottosylinterit. Varmista, että käytettävissä on oikea määrä sylintereitä koko järjestelmän latauksen säilyttämistä varten. Kaikki käytettävät sylinterit on tarkoitettu talteen otetulle kylmäaineelle ja merkitään kyseiselle kylmäaineelle (eli erikoissylinterit kylmäaineen talteenotossa). Sylintereissä on oltava paineenrajoitusventtiili ja siihen liittyvät sulkuventtiilit ja niiden on oltava hyvässä toimintakunnossa. Tyhjät talteenottosylinterit evakuoidaan ja, jos mahdollista, jäähdytetään ennen talteenottoa. Talteenottolaitteiden tulee olla hyvässä toimintakunnossa ja käsiteltävänä olevien laitteiden käyttöohjeiden tulee olla käsillä. Laitteiden on sovelluttava herkästi syttyvien kylmäaineiden talteenottoon. Saatavilla tulee lisäksi olla kalibroitujen punnitusvaakojen setti, ja vaakojen on oltava hyvässä toimintakunnossa. Letkujen tulee olla tiiviitä ja hyvässä kunnossa. Tarkista ennen talteenottokoneen käyttöä, että se on kunnossa, että se on asianmukaisesti huollettu ja että siihen liittyvät sähkökomponentit on tiiviit, jotta estetään syttyminen, mikäli kylmäainetta pääsee vapautumaan. Ota tarvittaessa yhteyttä valmistajaan. Talteenotettu kylmäaine palautetaan kylmäaineen toimittajalle oikeassa talteenottosylinterissä ja asiaankuuluva jätteen siirron huomautus järjestetään. Älä sekoita eri kylmäaineita samoihin talteenottoyksiköihin ja etenkään sylintereihin. Jos poistetaan kompressoreita tai kompressoriöljyjä, varmista, että ne on evakuoitu hyväksyttävälle tasolle, jotta varmistetaan, että voiteluaineen sisällä ei ole jäljellä herkästi syttyvää kylmäainetta. Evakuointiprosessi on suoritettava ennen kompressorin palauttamista toimittajalle. Prosessia voidaan kiihdyttää vain kompressorin rungon sähkölämmityksellä. Öljyn tyhjentäminen järjestelmästä on tehtävä turvallisesti.HÄVITTÄMINEN Sähkölaitteita ei tule hävittää kotitalousjätteen mukana. Vie laite asianmukaiseen keräys- ja kierrätyspisteeseen. Tarkista kierrätysohjeet paikallisilta viranomaisilta tai jälleenmyyjältä. KOKOAMINEN TARKISTUSLISTA Tarkista pakkaukseen sisältyvät osat tämän ohjekirjan osaluettelosta. Tarkista, että laitteen osat ovat sen mallin osia, jonka halusit ostaa. Jos havaitset ostohetkellä vaurioituneita tai puuttuvia osia, käy verkkosivustollamme osoitteessa bestwaycorp.com/support.

VALITSE SOPIVA PAIKKA

Altaanlämmitin toimii asianmukaisesti kaikissa paikoissa seuraavissa olosuhteissa: - Altaanlämmitin sijoitetaan 2 metrin etäisyydelle uima-altaasta ja 1 metrin etäisyydelle esineistä. - pidä altaanlämmitin aina pystyasennossa. Jos laite on ollut eri asennossa, vakauta nestekaasu järjestelmän sisällä odottamalla vähintään 24 tuntia ennen käytön aloittamista. - Älä koskaan asenna yksikköä niin, että kasvusto voi tukkia ilman tuloaukon. Tällainen sijoitus heikentää raikkaan ilman saantia, mikä vähentää tehokkuutta ja voi estää riittävän lämmönpoistamisen. - Altaanlämmittimessä on tuuletin kylmän ilman poistamiseksi. Muista sijoittaa altaanlämmitin siten, että kylmä ilma ei suuntaudu allasta kohti. - Sijoita altaanlämmitin lähelle tyhjennyspistettä. Altaanlämmittimen imemä ilma jäähtyy voimakkaasti allasveden lämmittämisprosessissa, mikä voi aiheuttaa kondensoitumista haihduttimeen. Kondensoitumisen määrä voi olla jopa useita litroja tunnissa korkeassa suhteellisessa kosteudessa. Tätä voidaan joskus virheellisesti luulla vesivuodoksi. Altaanlämmitin sisältää kylmäainetta. Koska se on haitallista ainetta, kylmäaine on hävitettävä asianmukaisesti tähän tarkoitukseen hyväksytyssä keräyspisteessä. VAROITUS 220–240 V~50 Hz, 1 PH, 5,33 A, 1200 W, IPX5 26 °C:ssa ja 26 °C:n vesiolosuhteissa: Lämmityskapasiteetti: 4,4 kW Syöttöteho: 0,92 kW COP: 4,8 Melutaso 1 m: 55 dB (A) Suurin imupaine: 2,5 MPa Maksimi ulosvirtauspaine: 4,2 MPa Suurin sallittu paine: 4,4 MPa Kylmäaine: R32 (0,35 kg) Lämmityspotentiaali: 675 Hiilidioksidiekvivalentti: 0,236 t Ainoastaan valmistaja, valmistajan huoltokumppani tai muu vastaava pätevä henkilö voi vaihtaa vahingoittuneen verkkojohdon. 8 vuotta täyttäneet lapset ja fyysisistä, henkisistä tai aistirajoitteista kärsivät tai kokemattomat tai tietotasoltaan rajoitetut henkilöt voivat käyttää tätä tuotetta, jos he ovat saaneet opastusta tai ohjeita tuotteen turvalliseen käyttöön ja ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Laite on sijoitettava yli 2 metrin päähän altaasta. Laitetta ei voida käyttää, kun ihmisiä on altaassa. Pumppu tulee suojata suojaerotusmuuntajalla tai vikavirtasuojalla (RCD), jonka toimintavirta ei ylitä 30 mA. Jatkojohtoja ei saa käyttää. Jos ohjeet puuttuvat tai katoavat, ota yhteyttä Bestwayhin tai hae ne verkkosivustolta osoitteessa: www.bestwaycorp.com. VAROITUS: Varmista, että kaikki asennus- tai huoltotyöt suorittaa vain valtuutettu henkilökunta. Ilmatiiviisti suljetut laitteet, jotka on testattu, sisältävät fluorattua kasvihuonekaasua. Laite on asennettava kansallisten johdotusmääräysten mukaisesti. Älä käytä sulatuksen nopeuttamiseen tai puhdistukseen muita kuin valmistajan suosittelemia keinoja. Laitetta on säilytettävä tilassa, jossa ei ole jatkuvatoimista sytytyslähdettä (esimerkiksi avotulta, toimivaa kaasulaitetta tai toimivaa sähkölämmitintä). Älä tee reikää tai polta. Kylmäaineissa ei ole välttämättä hajua. Kansallisten kaasumääräysten noudattamista on noudatettava. Pidä ilmanvaihtoaukot esteettömänä; Huolto on tehtävä vain valmistajan suositusten mukaisesti. Laite on varastoitava hyvin tuuletetussa tilassa. Laitetta on säilytettävä tilassa, jossa ei käytetä jatkuvasti avotulta (esimerkiksi toimiva kaasulaite) ja sytytyslähteitä (esimerkiksi toimiva sähkölämmitin) Laite on varastoitava siten, että se ei vaurioidu mekaanisten vaurioiden vuoksi. Kaikilla henkilöillä, jotka käsittelevät kylmäainepiiriä tai avaavat sen, on oltava voimassa oleva todistus hyväksytyltä alan arviointiviranomaiselta, joka antaa hyväksytyille henkilöille luvan käsitellä kylmäaineita turvallisesti alan hyväksyttyjen teknisten arviointitietojen mukaisesti. Huolto on tehtävä vain laitevalmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka vaativat muun ammattitaitoisen henkilöstön avustusta, on suoritettava herkästi syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa. Huoltoa koskevat tiedot Alueen tarkastukset Ennen herkästi syttyviä kylmäaineita sisältäville järjestelmille tehtävää työtä on tehtävä turvatarkastuksia, jotta syttymisriski on mahdollisimman pieni. Jäähdytysjärjestelmän korjausta varten on noudatettava seuraavia varotoimia ennen järjestelmän kunnossapitoa. Työohje Työt on suoritettava hallitusti siten, että vaara syttyvän kaasun tai höyryn muodostumiselle työn aikana on mahdollisimman pieni. Yleinen työskentelyalue Kaikille kunnossapitohenkilöstölle ja muille paikallisella alueella työskenteleville henkilöille on annettava ohjeet suoritettavan työn luonteesta. Työskentelyä suljetuissa tiloissa tulee välttää. Työtilaa ympäröivä alue on eristettävä muusta tilasta. Varmista, että alueen olosuhteiden turvallisuus on varmistettu palavien aineiden kannalta. Kylmäaineen löytymisen tarkastaminen Alue on tarkistettava asianmukaisella kylmäaineilmaisimella ennen työskentelyä ja sen aikana, jotta teknikko on tietoinen mahdollisesti räjähdysvaarallisesta tilasta. Varmista, että käytettävä vuodonilmaisulaitteisto soveltuu käytettäväksi herkästi syttyvien kylmäaineiden kanssa (sen tulee olla kipinöimätön, asianmukaisesti suljettu tai luonnostaan vaaraton). Palonsammutin alueella Jos kylmälaitteelle tai sen liittyville osille joudutaan tekemään tulitöitä, asianmukainen sammutuskalusto on oltava helposti saatavilla. Varaa latausalueen viereen kuivajauhe tai hiilidioksidisammutin. Ei syttymislähteitä Sellaisen jäähdytysjärjestelmän, jossa on herkästi syttyvää kylmäainetta sisältävää tai sisältänyttä putkistoa, käsittelyn aikana ei saa käyttää mitään syttymislähteitä siten, että se voi johtaa palo- tai räjähdysvaaraan. Kaikki mahdolliset syttymislähteet, tupakointi mukaan lukien, on pidettävä riittävän kaukana sellaisesta asennus-, korjaus-, poisto- ja hävitystyöstä, jonka aikana herkästi syttyvää kylmäainetta voi mahdollisesti päästä ympäröivään tilaan. Ennen työskentelyä laitteistoa ympäröivä alue on tarkistettava, jotta varmistetaan, ettei syttymisvaara ole. Alueella tulee olla Tupakointi kielletty -kylttejä. Tuuletettu alue Varmista, että alue on avoin (ei suljettu tila) tai että se on asianmukaisesti tuuletettu, ennen kuin avaat järjestelmän tai teet tulityötä. Ilmanvaihdosta on huolehdittava työn suorittamisen aikana. Ilmanvaihdon tulisi poistaa tilaan vapautunut kylmäaine ja sen poistamista ulkoisesti ilmaan suositellaan. Kylmälaitteiden tarkistukset Kun sähkökomponentteja vaihdetaan, uusien osien on oltava käyttötarkoitukseen sopivia ja teknisiltä tiedoiltaan sopivia. Valmistajan korjaus- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, kysy neuvoa valmistajan tekniseltä osastolta. Herkästi syttyviä kylmäaineita käyttäviin asennuksiin on tehtävä seuraavat tarkistukset: - ilmanvaihtolaitteet ja -lähdöt toimivat asianmukaisesti eivätkä ole tukossa; - jos käytetään epäsuoraa jäähdytyskiertoa, toisiovirtapiiri on tarkastettava kylmäaineen esiintymisen varalta; - laitteen merkintöjen on oltava näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja kyltit on korjattava; - kylmäputki tai -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, ellei osat ole valmistettu materiaaleista, jotka ovat luonnostaan kestäviä syöpymisen estämiseksi tai jotka on suojattu ruostumiselta sopivalla tavalla. Sähkölaitteiden tarkistukset Sähköosien korjaukseen ja kunnossapitoon on sisällytettävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa turvallisuuden mahdollisesti vaarantava vika, sähkövirtaa ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti korjattu. Jos vikaa ei voida korjata välittömästi, ja toimintaa on toisaalta välttämätöntä jatkaa, riittävää väliaikaista ratkaisua on käytettävä. Tästä on ilmoitettava laitteiston omistajalle, jotta kaikki osapuolet tietävät asiasta. Ensimmäiseen turvallisuustarkistuksen on kuuluttava: - kondensaattorien purkautuminen: tämä on tehtävä turvallisella tavalla kipinöinnin välttämiseksi; - jännitteiset sähkökomponentit ja johdot ei ole paljastettuja järjestelmän latauksen, palautuksen tai tyhjennyksen aikana; - maadoitusjohtimet ja -liittimet on asennettu oikein. Sinetöidyn komponentin korjaukset Sinetöityjen komponenttien korjausten yhteydessä kaikki sähkösyötöt on irrotettava laitteesta ennen minkään sinetöityjen suojusten poistoa. Jos laitteiden virransyöttö laitteistoon on ehdottomasti välttämätöntä huollon aikana, vuodonilmaisin on sijoitettava kriittisimpään kohtaan varoittamaan mahdollisesta vaaratilanteesta. Erityisesti on kiinnitettävä huomiota seuraaviin seikkoihin, joilla varmistetaan, että työskenneltäessä sähköosien kanssa koteloa ei muuteta niin, että suojaustaso altistuu. Tähän sisältyvät kaapelivauriot, liitosten liian suuri määrä, alkuperäisistä teknisistä tiedoista poikkeavat liittimet, tiivistevauriot, läpivientien väärä asennus jne. Varmista, että laite on asetettu tukevasti paikalleen. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole muuttuneet laadullisesti siten, että ne eivät enää estä räjähdysvaarallisten aineiden läpipääsyä. Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää joidenkin vuodonilmaisulaitteiden tehokkaan toiminnan. Luonnostaan vaarattomia komponentteja ei tarvitse eristää ennen niiden käsittelyä. Luonnostaan vaarattomien komponenttien korjaaminen Älä käytä piirissä pysyviä induktiivisia tai kapasitanssikuormia varmistamatta ensin, että käytössä olevan laitteen sallittu enimmäisjännite ja virta eivät ylity. Luonnostaan vaarattomat komponentit ovat ainoat komponenttityypit, joiden parissa voidaan työskennellä räjähdysvaarallisessa tilassa. Testilaitteen on oltava oikean luokituksen mukainen. Vaihda osat vain valmistajan ilmoittamiin osiin. Muut osat voivat aiheuttaa kylmäaineen syttymisen ilmassa vuodon seurauksena. Kaapelointi Tarkista, ettei kaapelointi joudu alttiiksi kulumiselle, korroosiolle, liialliselle paineelle, tärinälle, teräville reunoille tai muita haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös esimerkiksi ikääntymisen tai kompressorien tai puhaltimien aiheuttaman jatkuvan tärinän vaikutukset. Herkästi syttyvien kylmäaineiden tunnistus Kylmäainevuotojen etsintään tai havaitsemiseen ei missään olosuhteissa saa käyttää syttymislähteitä. Vuotolamppua (tai muuta avoliekin ilmaisinta) ei saa käyttää. Vuodon havaitsemismenetelmät Herkästi syttyviä kylmäaineita sisältäville järjestelmille katsotaan hyväksyttäviksi seuraavat vuodonilmaisumenetelmät. Herkästi syttyvien kylmäaineiden tunnistamiseen on käytettävä elektronisia vuotoilmaisimia, mutta niiden herkkyys ei välttämättä ole riittävä, tai ne saattavat tarvita uudelleenkalibrointia. (Havainnointilaitteet on kalibroitava kylmäaineettomalla alueella.) Varmista, että laiteilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisulaitteiston asetus on oltava prosentti kylmäaineen LFL:stä, ja se on kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasun prosenttiosuus (25 % maksimista) on vahvistettava. Vuodonilmaisunesteet soveltuvat käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos epäillään vuotoa, kaikki avotulet on poistettava tai sammutettava. Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaineet on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän sellaiseen osaan, joka on kaukana vuotokohdasta. Hapeton typpi (OFN) tulee tämän jälkeen ohjattava järjestelmän läpi sekä ennen juottamista että juottamisen aikana. Poisto ja evakuointi Kun kylmäainepiiri avataan korjausta tai muita tarkoituksia varten, on käytettävä tavanomaisia toimenpiteitä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska herkkä syttyvyys on otettava huomioon. Seuraavaa menettelyä on noudatettava: - poista kylmäaine; - huuhtele piiri inerttikaasulla; - evakuoi; - huuhtele uudelleen inerttikaasulla; - avaa piiri leikkaamalla tai juottamalla. Kylmäaine on otettava talteen oikeisiin palautussylintereihin. Järjestelmän tulee olla huuhdeltu OFN:llä, jotta yksikkö olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhtelu suoritetaan rikkomalla järjestelmän alipaine OFN:llä ja jatkamalla täyttämistä, kunnes käyttöpaine on saavutettu. Tämän jälkeen ilmataan ilmakehään ja lopuksi vedetään tyhjiöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullinen OFN-lataus on käytössä, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan tehdä. Tämä toimenpide on ehdottoman tärkeä, jos putkien kovajuottaminen on tarpeen. Varmista, että alipainepumpun poistoaukko ei ole lähellä syttymislähteitä ja että ilmanvaihto on käytettävissä. Latausmenetelmät Perinteisten latauskäytäntöjen lisäksi noudatetaan seuraavia vaatimuksia. - Varmista, että latauslaitetta käytettäessä ei pääse tapahtumaan eri kylmäaineiden kontaminaatiota. Letkujen tai linjojen on oltava mahdollisimman lyhyitä, jotta niiden sisältämän kylmäaineen määrä voidaan minimoida. - Sylinterit on pidettävä pystyasennossa. - Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kylmäaineen lataamista järjestelmään. - Merkitse järjestelmä, kun lataus on valmis (ellei sitä ole jo tehty). - Jäähdytysjärjestelmää ei saa täyttää liikaa. Ennen järjestelmän lataamista sen painekoe on tehtävä käyttämällä OFN:ää. Järjestelmä on testattava vuotojen varalta, kun lataus on suoritettu, mutta ennen käyttöönottoa. Vuodon seurantatarkastus on tehtävä ennen poistumista paikalta. Käytöstä poisto Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteiston ja sen yksityiskohdat täysin. On suositeltavaa, että kaikki kylmäaineet otetaan talteen turvallisesti. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos se on analysoitava ennen talteenotetun kylmäaineen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen työn aloittamista. a) Tutustu laitteistoon ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Varmista ennen toimenpiteen aloittamista, että: - käytettävissä on tarvittaessa mekaaninen käsittelylaitteisto kylmäainesylintereiden käsittelyyn; - kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein; - pätevä henkilö valvoo talteenottoa jatkuvasti; - talteenottolaitteet ja -sylinterit ovat asianmukaisten standardien mukaiset. d) Pumppaa kylmäainejärjestelmä alas, jos mahdollista. e) Jos alipaine ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista.

) Varmista ennen talteenottoa, että sylinteri on vaa'alla. g) Käynnistä talteenottolaite ja käytä sitä noudattamalla valmistajan ohjeita. h) Älä ylitäytä sylintereitä. (Enintään 80 tilavuusprosenttia nestevarausta).

) Älä ylitä sylinterin suurinta sallittua käyttöpainetta edes tilapäisesti.

) Kun sylinterit on täytetty oikein ja prosessi on valmis, varmista, että sylinterit ja laitteet poistetaan paikalta viipymättä ja että kaikki laitteiston eristysventtiilit on suljettu. k) Talteenotettua kylmäainetta ei saa ladata toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu. Merkinnät Laitteessa on oltava merkintä siitä, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Merkinnän on oltava päivätty ja allekirjoitettu. Varmista, että laitteessa on herkästi syttyvää kylmäainetta osoittava merkintä. Talteenotto Kun järjestelmästä poistetaan kylmäainetta joko huoltoa tai laitteen käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaineet poistetaan turvallisesti. Kun siirrät kylmäainetta sylintereihin, varmista, että käytössä on vain asianmukaiset kylmäaineen talteenottosylinterit. Varmista, että käytettävissä on oikea määrä sylintereitä koko järjestelmän latauksen säilyttämistä varten. Kaikki käytettävät sylinterit on tarkoitettu talteen otetulle kylmäaineelle ja merkitään kyseiselle kylmäaineelle (eli erikoissylinterit kylmäaineen talteenotossa). Sylintereissä on oltava paineenrajoitusventtiili ja siihen liittyvät sulkuventtiilit ja niiden on oltava hyvässä toimintakunnossa. Tyhjät talteenottosylinterit evakuoidaan ja, jos mahdollista, jäähdytetään ennen talteenottoa. Talteenottolaitteiden tulee olla hyvässä toimintakunnossa ja käsiteltävänä olevien laitteiden käyttöohjeiden tulee olla käsillä. Laitteiden on sovelluttava herkästi syttyvien kylmäaineiden talteenottoon. Saatavilla tulee lisäksi olla kalibroitujen punnitusvaakojen setti, ja vaakojen on oltava hyvässä toimintakunnossa. Letkujen tulee olla tiiviitä ja hyvässä kunnossa. Tarkista ennen talteenottokoneen käyttöä, että se on kunnossa, että se on asianmukaisesti huollettu ja että siihen liittyvät sähkökomponentit on tiiviit, jotta estetään syttyminen, mikäli kylmäainetta pääsee vapautumaan. Ota tarvittaessa yhteyttä valmistajaan. Talteenotettu kylmäaine palautetaan kylmäaineen toimittajalle oikeassa talteenottosylinterissä ja asiaankuuluva jätteen siirron huomautus järjestetään. Älä sekoita eri kylmäaineita samoihin talteenottoyksiköihin ja etenkään sylintereihin. Jos poistetaan kompressoreita tai kompressoriöljyjä, varmista, että ne on evakuoitu hyväksyttävälle tasolle, jotta varmistetaan, että voiteluaineen sisällä ei ole jäljellä herkästi syttyvää kylmäainetta. Evakuointiprosessi on suoritettava ennen kompressorin palauttamista toimittajalle. Prosessia voidaan kiihdyttää vain kompressorin rungon sähkölämmityksellä. Öljyn tyhjentäminen järjestelmästä on tehtävä turvallisesti.

ASENNUS Puhdista laite noudattamalla tämän oppaan ohjeita. Kokoamiskuvat ovat vain havainnollistamistarkoituksessa, todellisen tuotteen ulkonäkö voi poiketa niistä. Ne eivät ole mittakaavassa.

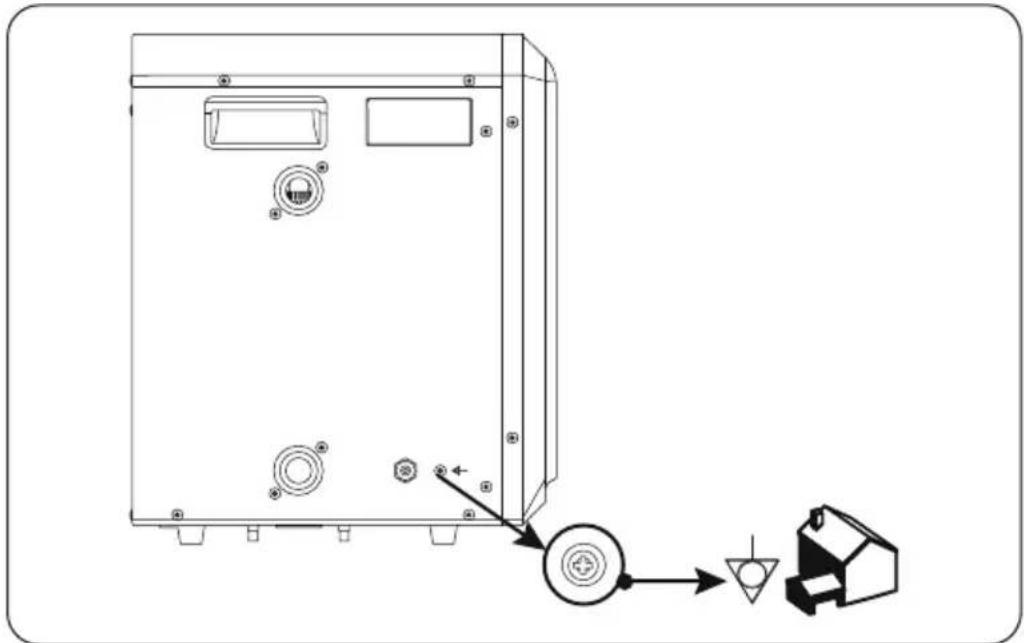

SUOSITUKSET ASENNUKSEN AIKANA

- Allaspumpun on oltava käynnissä veden lämmittämiseksi, jotta vettä voidaan kierrättää altaanlämmittimen kautta. Altaanlämmitin ei käynnisty, jos vesi ei kierrä. - Jos järjestelmään asennetaan kloorauslaite tai muita kemikaaleja tuottavia laitteita, ne on asennettava altaanlämmittimen jälkeen. Näin vältetään korkea kemikaalimäärä, joka voisi vahingoittaa altaanlämmittimen metalliosaa. - Varmista ennen yksikön kytkemistä, että syöttöjännite vastaa altaanlämmittimen käyttöjännitettä. - Kun pistoke kytketään pistorasiaan, varmista, että pistoke on turvallinen. Jos pistoke ei ole asianmukaisesti kiinni ja turvallinen, se voi aiheuttaa sähköiskun, ylikuumenemisen tai tulipalon. - Älä koskaan irrota pistoketta käytön aikana. Tämä voi aiheuttaa sähköiskun tai tulipalon ylikuumenemisen vuoksi. - Lämpöpumpun potentiaalintasausliitos On suositeltavaa, että pätevä sähköasentaja yhdistää lämpöpumpun potentiaalintasausliitokseen käyttämällä (vähintään) 2,5 mm

yksilankaista kuparijohdinta.

ALTAANLÄMMITTIMEN KÄYTTÖ

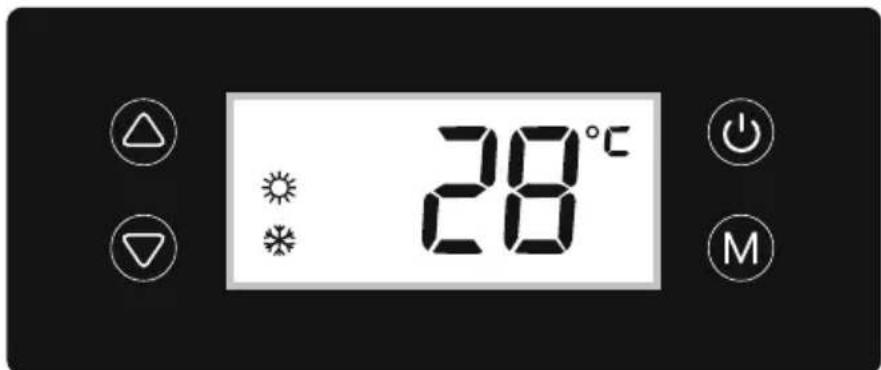

- Käynnistä suodatinpumppu. Tarkista mahdolliset vuodot ja varmista, että vettä virtaa uima-altaaseen ja uima-altaasta. - Kytke virta lämpöpumppuun ja paina ohjauspaneelin käynnistyspainiketta. Yksikkö käynnistyy. - Kun sähkö on ensimmäisen kerran päällä, altaanlämmitin tarkistaa veden virtauksen 30 sekunnin kuluttua ja aloittaa työskentelyn, jos veden virtaus on kunnossa. - Lämpöpumpussa on sisäänrakennettu 3 minuutin käynnistysviive virtapiiristön suojaamiseksi ja liiallisen kosketuskulumisen välttämiseksi. Yksikkö käynnistyy automaattisesti uudelleen tämän aikaviiveen kuluttua. - Tarkista muutaman minuutin kuluttua, onko yksiköstä ulos puhaltuva ilma viileämpää. - Kun suodatinpumppu kytketään pois päältä, yksikön tulisi kytkeytyä pois päältä automaattisesti. - Uima-altaan veden alkulämpötilasta ja ilman lämpötilasta riippuen veden lämmittäminen haluttuun lämpötilaan voi kestää jonkin aikaa. Hyvä uima-allaspeite voi lyhentää tätä aikaa merkittävästi.39 Kun altaanlämmitin on käynnissä tai valmiustilassa, näytössä näkyy veden tulolämpötila. LÄMMITYKSEN LED-MERKKIVALO: Kuvakkeessa on valo, kun altaanlämmitin on käynnissä SULATUKSEN LED-MERKKIVALO: Kuvake vilkkuu, kun altaanlämmitin sulattaa KÄYNNISTYSPAINIKE: Käynnistä lämpöpumppu painamalla painiketta. LED-näytössä näkyy 3 sekunnin ajan veden asetuslämpötila, minkä jälkeen se näyttää veden todellisen lämpötilan. Sammuta altaanlämmitin painamalla painiketta uudelleen, jolloin näytössä näkyy POIS PÄÄLTÄ. LÄMPÖTILAN SÄÄTÖPAINIKE: Säädä haluamasi veden lämpötila nuolilla. Lämpötila vilkkuu näytössä, kun haluttu lämpötila on asetettu ja tiedot tallennetaan 3 sekunnin kuluttua. Lämpötilan säätöalue on 15–40°C. CELSIUS/FAHRENHEIT-PAINIKE: Voit vaihtaa Celsius (°C)- ja Fahrenheit (°F) -asteikkojen välillä painamalla painiketta 3 sekunnin ajan Veden lämmitysnopeus voi muuttua jos:

1. Jos suodatusjärjestelmän kunnossapitoa ei tehdä noudattamalla käyttöohjeen ohjeita ja virtausnopeus pienenee.

2. Jos allaspeitettä ei käytetä. Pidä allaspeite aina altaan päällä, kun altaanlämmitin on käytössä.

3. Lämmitysnopeus hidastuu tuulisissa olosuhteissa.

4. Älä käytä altaanlämmitintä sateessa, koska se ei pysty lämmittämään veden lämpötilaa sateisella ilmalla.

Ulkoisella lämpömittarilla mitattu veden lämpötila voi vaihdella altaan näytön lukemasta noin 2 ˚C (35,6 °F). Altaanlämmitintä on testattu rajoitetuissa oloissa ympäristön lämpötilan mukaan. 43 °C (kuiva polttimo) ja 26 °C (märkä polttimo) Vesitilavuus Ympäristön lämpötila Veden enimmäislämpötila LÄMMITYSNOPEUSTAULUKKO 12°C ~15°C 15°C ~20°C 20°C ~25°C 12°C ~15°C 15°C ~20°C 20°C ~25°C 12°C ~15°C 15°C ~20°C 30 000~20 001 l 20 000 ~10 000 l alle 10 000 l 20°C ~25°C 25°C 30°C 33°C 28°C 33°C 35°C 30°C 35°C 40°C Mallinro 58748

• Yleiset tiedot Veden virtaustilavuus (m³/h) Suositeltava allaskoko m³ Vesiliitäntä (mm) Lämmönvaihdin Ilmavirtauksen suunta Käyttölämpötila, ympäristö Lämmitysnopeus Aseta veden lämpötila-alue Sulakkeiden tyypit ja parametrit Veden enimmäis- ja vähimmäispaine Lämmitettävän veden lämpötila-alue ≥2,0 ≤30 32 tai 38 Titaani Vaakasuuntainen 12~43 1–3 °C / 24 tuntia 15~40 T, 250 V, 3, 15 A Enintään: 1 MPa；Minimi: 0,01 MPA 5~4040 HUOLTO VAROITUS: Varmista tapaturman tai kuoleman vaaran välttämiseksi, että altaanlämmittimen pistoke on irrotettu virtalähteestä ennen huollon aloittamista. - Tarkista suodatusjärjestelmä säännöllisesti. Hiekka- ja suodatinpatruuna on pidettävä puhtaana ja ilma on poistettava, jotta vältytään vähäiseltä vesivirtaukselta, sillä tämä voi vahingoittaa altaanlämmitintä ja heikentää suorituskykyä. - Jos altaanlämmitintä ei käytetä pitkään aikaan (erityisesti talvikauden aikana), kaikki sisällä oleva vesi on poistettava. PURKAMINEN VIKAKOODIT TYHJENNYS Jos haluat tyhjentää altaanlämmittimen vedestä, katso käsikirjan ohjeet. Kokoonpanoesitteessä olevat piirustukset ovat vain viitteellisiä. Ne eivät välttämättä vastaa todellista tuotetta. Ne eivät ole mittakaavassa. TAKUUEHDOT Takuuehtoja koskevat tiedot löytyvät verkkosivuiltamme: www.bestwaycorp.com VARASTOINTI Poista kaikki lisälaitteet, puhdista ja kuivaa ne kaikki ennen varastointia. Jos kaikki osat eivät ole täysin kuivia, seurauksena voi olla hometta. On erittäin suositeltavaa poistaa altaanlämmitin, kun ympäristön lämpötila on alle 10

. Säilytä altaanlämmitintä kuivassa paikassa, jonka lämpötila on 10–38

Pidä erillään lämmönlähteistä ja palolähteistä sekä herkästi syttyvien ja räjähtävien materiaalien varastoista.

Häiriö Syy RatkaisuKoodi Veden lämpötila-anturin virhe Veden lämpötila-anturi ei toimi oikein. Lisätietoja ja apua on sivustomme tukiosiossa osoitteessa www.bestwaycorp.com

Suojaus liian pientä tai suurta ympäristön lämpötilaa vastaan

1. Ympäristön lämpötila on toiminta-alueen

ulkopuolella: alle 12 °C yli 43 °C.

2. Suojaus ympäristön lämpötilalta ei toimi

1. Odota, että ympäristön lämpötila palautuu

toiminta-alueen sisälle.

2. Lisätietoja ja apua on sivustomme tukiosiossa

osoitteessa www.bestwaycorp.com

Veden virtausanturi ei havaitse veden virtausta.

1. Riittämätön määrä tai ei virtausta.

2. Veden virtausanturi ei toimi kunnolla.

1. Tarkista, että suodatusjärjestelmä toimii.

2. Lisätietoja ja apua on sivustomme tukiosiossa

osoitteessa www.bestwaycorp.com

Ympäristön lämpötila-anturin virhe Ympäristön lämpötila-anturi ei toimi oikein. Lisätietoja ja apua on sivustomme tukiosiossa osoitteessa www.bestwaycorp.com

Putkiston lämpötila-anturin virhe Putkiston lämpötila-anturi ei toimi oikein. Lisätietoja ja apua on sivustomme tukiosiossa osoitteessa www.bestwaycorp.com

PUHDISTUSVirheellinen puhdistus voi vahingoittaa laitetta.Lämpöpumpun puhdistus• Katkaise virransyöttö ennen puhdistusprosessia• Älä käytä aggressiivisia puhdistusaineita• Älä käytä teräviä tai metallisia esineitä, kuten veitsiä, kovia kittiveitsiä tai vastaavia• Älä käytä puhdistusharjoja• Älä käytä painepesuria• Puhdista kotelo ja ilmanvaihtoritilä huolellisesti hieman kostutetulla liinalla• Kuivaa lämpöpumppu kuivalla liinalla HUOLTO Häiriöt Syy RatkaisuHavaintoAltaanlämmitin ei ole käynnissäAltaanlämmittimenvaikutusVesivuotoLED-näyttö pois päältä.LED-näyttö on päällä ja senäyttää veden lämpötilanVettä lattialla kun altaanlämmitin ei ole toiminnassa.Ei virransyöttöä.Vesivuoto.1. Veden lämpötila on saavuttamassa asetusarvon.2. Altaanlämmitin käynnistyi juuri.Tarkista, onko altaanlämmitin kytketty seinäpistorasiaan, jossa on jännite.1. Tarkista veden lämpötila-asetus.2. Altaanlämmittimessä on sisäänrakennettu 3 minuutin käynnistysviive virtapiiristön suojaamiseksi ja liiallisen kosketuskulumisen välttämiseksi.1. Tarkista letkujen liitäntä, löysää ja aseta tiiviste paikalleen.2. Lisätietoja ja apua on sivustomme tukiosiossa osoitteessa www.bestwaycorp.com1. LED-näyttö on päällä ja se näyttää veden lämpötilan, ei virhekoodinäyttöjä.2. Puhaltimen ilma ei ole kylmää.1. Huono ilmanvaihto asennuspaikalla.2. Lämmitysjärjestelmässä on vikaa eivätkä puhaltimen siivet toimi.1. Tarkista lämpöpumppuyksikön sijainti ja poista kaikki esteet, jotta ilmanvaihto toimii.2. Lisätietoja ja apua on sivustomme tukiosiossa osoitteessa www.bestwaycorp.comJOHTIMEN VÄRIKOODIBL WHSININENVALKOINENBR RDRUSKEA PUNAINENGN BKVIHREÄ MUSTA Y GR WFS Vesivirtauksen kytkinTuloveden lämpötila-anturiYmpäristön lämpötila-anturiKäämin lämpötila-anturi Moottorin tuuletin COMP KompressoriKELTAINEN HARMAAVirransyöttö220~240 V/1/50 Hz
