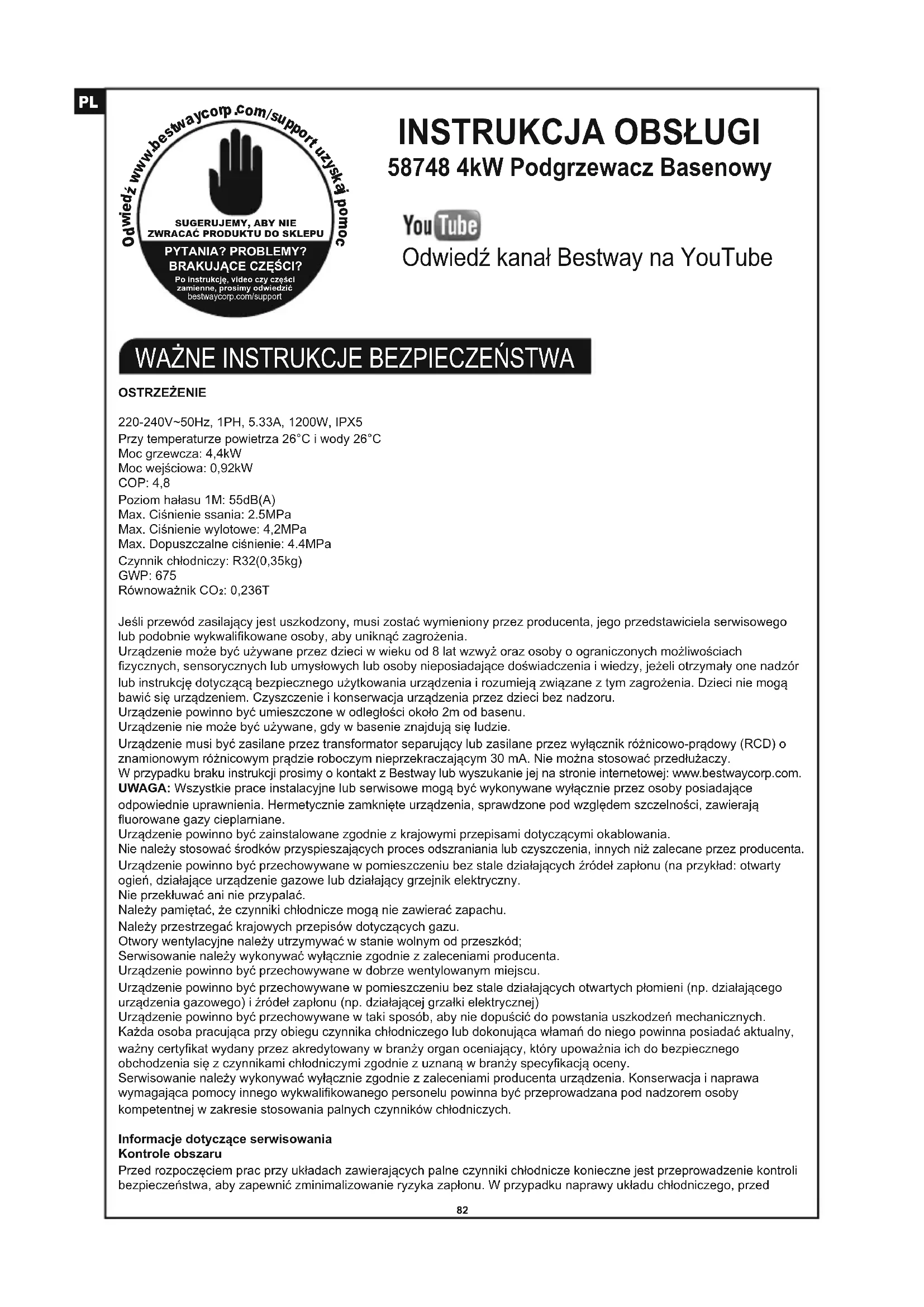

INSTRUKCJA OBSŁUGI Flowclear 58748 BESTWAY

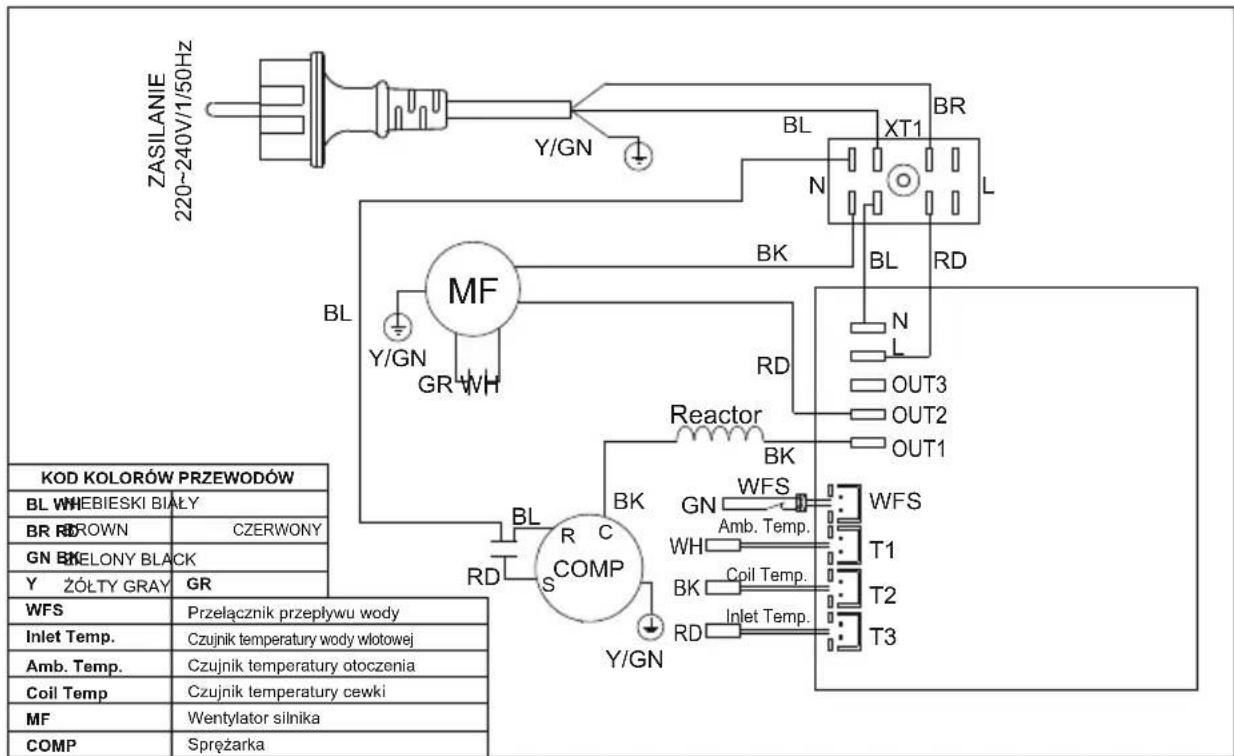

Y/GN Amb. Temp.Inlet Temp.Coil Temp. Reactor Inlet Temp.Amb. Temp.Coil TempOSTRZEŻENIE220-240V~50Hz, 1PH, 5.33A, 1200W, IPX5Przy temperaturze powietrza 26°C i wody 26°C Moc grzewcza: 4,4kWMoc wejściowa: 0,92kW COP: 4,8Poziom hałasu 1M: 55dB(A)Max. Ciśnienie ssania: 2.5MPa Max. Ciśnienie wylotowe: 4,2MPa Max. Dopuszczalne ciśnienie: 4.4MPaCzynnik chłodniczy: R32(0,35kg)GWP: 675Równoważnik CO : 0,236TJeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia.Urządzenie może być używane przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia przez dzieci bez nadzoru.Urządzenie powinno być umieszczone w odległości około 2m od basenu. Urządzenie nie może być używane, gdy w basenie znajdują się ludzie.Urządzenie musi być zasilane przez transformator separujący lub zasilane przez wyłącznik różnicowo-prądowy (RCD) o znamionowym różnicowym prądzie roboczym nieprzekraczającym 30 mA. Nie można stosować przedłużaczy. W przypadku braku instrukcji prosimy o kontakt z Bestway lub wyszukanie jej na stronie internetowej: www.bestwaycorp.com. UWAGA: Wszystkie prace instalacyjne lub serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Hermetycznie zamknięte urządzenia, sprawdzone pod względem szczelności, zawierają fluorowane gazy cieplarniane.Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi okablowania.Nie należy stosować środków przyspieszających proces odszraniania lub czyszczenia, innych niż zalecane przez producenta.Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty ogień, działające urządzenie gazowe lub działający grzejnik elektryczny. Nie przekłuwać ani nie przypalać.Należy pamiętać, że czynniki chłodnicze mogą nie zawierać zapachu.Należy przestrzegać krajowych przepisów dotyczących gazu.Otwory wentylacyjne należy utrzymywać w stanie wolnym od przeszkód;Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta.Urządzenie powinno być przechowywane w dobrze wentylowanym miejscu.Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających otwartych płomieni (np. działającego urządzenia gazowego) i źródeł zapłonu (np. działającej grzałki elektrycznej)Urządzenie powinno być przechowywane w taki sposób, aby nie dopuścić do powstania uszkodzeń mechanicznych. Każda osoba pracująca przy obiegu czynnika chłodniczego lub dokonująca włamań do niego powinna posiadać aktualny, ważny certyfikat wydany przez akredytowany w branży organ oceniający, który upoważnia ich do bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie z uznaną w branży specyfikacją oceny.Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta urządzenia. Konserwacja i naprawa wymagająca pomocy innego wykwalifikowanego personelu powinna być przeprowadzana pod nadzorem osoby kompetentnej w zakresie stosowania palnych czynników chłodniczych.Informacje dotyczące serwisowaniaKontrole obszaruPrzed rozpoczęciem prac przy układach zawierających palne czynniki chłodnicze konieczne jest przeprowadzenie kontroli bezpieczeństwa, aby zapewnić zminimalizowanie ryzyka zapłonu. W przypadku naprawy układu chłodniczego, przed

przystąpieniem do prac przy układzie należy przestrzegać następujących środków ostrożności. Procedura robocza Prace podejmuje się w ramach kontrolowanej procedury, tak aby zminimalizować ryzyko obecności łatwopalnego gazu lub oparów podczas wykonywania prac.Ogólny obszar roboczy Wszyscy pracownicy obsługi technicznej i inne osoby pracujące w okolicy są instruowani o charakterze wykonywanych prac. Unika się pracy w przestrzeniach zamkniętych. Obszar wokół miejsca pracy należy oddzielić. Należy upewnić się, że warunki panujące na tym obszarze są bezpieczne dzięki kontroli materiałów łatwopalnych. Sprawdzenie obecności czynnika chłodniczego Przed rozpoczęciem prac i w ich trakcie należy sprawdzić obszar za pomocą odpowiedniego detektora czynnika chłodniczego, aby zapewnić, że technik jest świadomy istnienia potencjalnie łatwopalnych atmosfer. Należy upewnić się, że używany sprzęt do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tj. nieiskrzący, odpowiednio uszczelniony lub iskrobezpieczny. Obecność gaśnicy W przypadku wykonywania jakichkolwiek prac gorących przy urządzeniach chłodniczych lub ich częściach, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca ładowania należy umieścić gaśnicę proszkową lub CO 2.Brak źródeł zapłonu Żadna osoba wykonująca prace związane z systemem chłodniczym, które wiążą się z odsłonięciem przewodów rurowych zawierających lub zawierających palny czynnik chłodniczy, nie może korzystać z żadnych źródeł zapłonu w sposób, który może prowadzić do zagrożenia pożarem lub wybuchem. Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, powinny znajdować się w odpowiedniej odległości od miejsca montażu, naprawy, demontażu i utylizacji, podczas których może dojść do uwolnienia łatwopalnego czynnika chłodniczego do otaczającej przestrzeni. Przed przystąpieniem do prac należy dokonać przeglądu przestrzeni wokół urządzeń, aby upewnić się, że nie ma tam żadnych palnych zagrożeń ani ryzyka zapłonu. Należy umieścić znaki "Zakaz palenia". Powierzchnia wentylowana Przed przystąpieniem do instalacji lub wykonaniem jakichkolwiek prac gorących należy upewnić się, że obszar jest otwarty lub odpowiednio wentylowany. Podczas wykonywania prac należy zapewnić odpowiedni stopień wentylacji. Wentylacja powinna bezpiecznie rozpraszać uwolniony czynnik chłodniczy, a najlepiej odprowadzać go na zewnątrz do atmosfery. Kontrole urządzeń chłodniczych W przypadku wymiany elementów elektrycznych muszą one nadawać się do danego celu i być zgodne z właściwą specyfikacją. W każdym przypadku należy przestrzegać wytycznych producenta dotyczących konserwacji i serwisu. W razie wątpliwości należy zwrócić się o pomoc do działu technicznego producenta. W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze należy stosować następujące kontrole: - urządzenia i wyloty wentylacyjne działają odpowiednio i nie są zatkane; - jeżeli stosowany jest pośredni obieg chłodniczy, należy sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; - oznakowanie urządzeń jest nadal widoczne i czytelne. Oznakowanie i znaki, które są nieczytelne, należy poprawić; - przewód chłodniczy lub jego elementy są zainstalowane w miejscu, w którym jest mało prawdopodobne, aby były narażone na działanie substancji mogących powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te są zbudowane z materiałów z natury odpornych na korozję lub są odpowiednio zabezpieczone przed taką korozją. Kontrole urządzeń elektrycznych Naprawa i konserwacja elementów elektrycznych obejmuje wstępne kontrole bezpieczeństwa i procedury kontroli elementów. W przypadku wystąpienia usterki, która może zagrażać bezpieczeństwu, do obwodu nie wolno podłączać zasilania elektrycznego, dopóki nie zostanie ona usunięta w zadowalający sposób. Jeżeli usterki nie można usunąć natychmiast, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy poinformować o tym właściciela urządzenia, aby wszystkie strony były poinformowane. Wstępne kontrole bezpieczeństwa obejmują: - że kondensatory są rozładowywane: należy to robić w sposób bezpieczny, aby uniknąć możliwości powstania iskier; - czy podczas ładowania, odzyskiwania lub oczyszczania układu nie są narażone żadne elementy i przewody elektryczne znajdujące się pod napięciem; - że istnieje ciągłość połączenia z ziemią. Naprawy uszczelnionych elementów Podczas napraw uszczelnionych elementów, przed usunięciem uszczelnionych pokryw itp. należy odłączyć wszystkie źródła zasilania elektrycznego od pracującego urządzenia. Jeżeli podczas prac serwisowych bezwzględnie konieczne jest zasilanie elektryczne urządzeń, to w najbardziej krytycznym punkcie należy umieścić stale działającą formę wykrywania wycieków, aby ostrzec o potencjalnie niebezpiecznej sytuacji. Należy zwrócić szczególną uwagę na następujące kwestie, aby zapewnić, że podczas pracy przy elementach elektrycznych obudowa nie zostanie zmieniona w sposób wpływający na poziom ochrony. Dotyczy to uszkodzeń kabli, nadmiernej liczby połączeń, zacisków wykonanych niezgodnie z oryginalną specyfikacją, uszkodzeń uszczelek, nieprawidłowego montażu dławików itp. Upewnij się, że urządzenie jest bezpiecznie zamontowane. Należy upewnić się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji w takim stopniu, że nie spełniają już swojej funkcji w zakresie zapobiegania przedostawaniu się atmosfery łatwopalnej. Części zamienne muszą być zgodne ze specyfikacjami producenta. UWAGA: Zastosowanie uszczelniacza silikonowego może hamować skuteczność niektórych typów urządzeń do wykrywania nieszczelności. Elementy iskrobezpieczne nie muszą być izolowane przed rozpoczęciem pracy przy nich. Naprawa elementów iskrobezpiecznych Nie należy stosować żadnych stałych obciążeń indukcyjnych lub pojemnościowych w obwodzie bez upewnienia się, że nie przekroczy to dopuszczalnego napięcia i prądu dopuszczalnego dla używanego sprzętu. Elementy iskrobezpieczne to jedyne typy, na których można pracować pod napięciem w obecności atmosfery łatwopalnej. Aparatura badawcza powinna mieć odpowiednią wartość znamionową. Wymieniać elementy tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

chłodniczego w atmosferze w wyniku nieszczelności. Okablowanie Należy sprawdzić, czy okablowanie nie będzie narażone na zużycie, korozję, nadmierne ciśnienie, wibracje, ostre krawędzie lub inne niekorzystne czynniki środowiskowe. Kontrola powinna również uwzględniać skutki starzenia się lub ciągłych wibracji pochodzących ze źródeł takich jak sprężarki lub wentylatory. Wykrywanie łatwopalnych czynników chłodniczych Podczas poszukiwania lub wykrywania wycieków czynnika chłodniczego w żadnym wypadku nie wolno korzystać z potencjalnych źródeł zapłonu. Nie wolno używać palnika halogenowego (ani żadnego innego detektora wykorzystującego nieosłonięty płomień).Metody wykrywania nieszczelności Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku systemów zawierających palne czynniki chłodnicze. Do wykrywania palnych czynników chłodniczych należy stosować elektroniczne wykrywacze nieszczelności, ale ich czułość może nie być odpowiednia lub może wymagać ponownej kalibracji. (Kalibracji sprzętu wykrywającego należy dokonać w miejscu wolnym od czynnika chłodniczego). Należy upewnić się, że detektor nie stanowi potencjalnego źródła zapłonu i jest odpowiedni dla stosowanego czynnika chłodniczego. Sprzęt do wykrywania nieszczelności powinien być ustawiony na wartość procentową LFL czynnika chłodniczego i powinien być skalibrowany pod kątem stosowanego czynnika chłodniczego oraz potwierdzony odpowiedni udział procentowy gazu (maksymalnie 25%). Płyny do wykrywania nieszczelności są odpowiednie do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może wejść w reakcję z czynnikiem chłodniczym i spowodować korozję miedzianych elementów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/gasić wszystkie nieosłonięte płomienie. W przypadku stwierdzenia wycieku czynnika chłodniczego, który wymaga lutowania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od miejsca wycieku. Następnie przedmuchuje się układ azotem beztlenowym (OFN) zarówno przed, jak i w trakcie procesu lutowania. Usunięcie i ewakuacja W przypadku włamywania się do obiegu czynnika chłodniczego w celu dokonania naprawy - lub w jakimkolwiek innym celu - należy stosować konwencjonalne procedury. Ważne jest jednak, aby przestrzegać najlepszych praktyk, ponieważ w grę wchodzi łatwopalność. Należy przestrzegać następującej procedury: - usunąć czynnik chłodniczy; - oczyścić obwód gazem obojętnym; - ewakuować się; - ponownie przedmuchać gazem obojętnym; - otworzyć obwód poprzez przecięcie lub zlutowanie. Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli do odzysku. Układ należy "przepłukać" za pomocą OFN, aby zapewnić bezpieczeństwo urządzenia. Proces ten może wymagać kilkukrotnego powtórzenia. Do tego zadania nie wolno używać sprężonego powietrza ani tlenu. Płukanie należy wykonać poprzez przerwanie próżni w układzie za pomocą OFN i dalsze napełnianie do momentu osiągnięcia ciśnienia roboczego, następnie odpowietrzenie do atmosfery, a na koniec ściągnięcie do próżni. Proces ten należy powtarzać do momentu, gdy w układzie nie będzie już czynnika chłodniczego. Po zużyciu ostatniego ładunku OFN, układ należy odpowietrzyć do ciśnienia atmosferycznego, aby umożliwić pracę. Czynność ta jest bezwzględnie konieczna, jeżeli na rurociągach ma być przeprowadzony proces lutowania. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnych źródeł zapłonu i że jest dostępna wentylacja. Procedury ładowania Oprócz konwencjonalnych procedur ładowania należy przestrzegać następujących wymagań. - Należy dopilnować, aby podczas używania urządzeń do ładowania nie doszło do zanieczyszczenia różnych czynników chłodniczych. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego. - Butle powinny być przechowywane w pozycji pionowej. - Przed rozpoczęciem ładowania układu chłodniczego czynnikiem chłodniczym należy upewnić się, że układ chłodniczy jest uziemiony. - Oznacz system po zakończeniu ładowania (jeśli jeszcze nie). - Należy zachować szczególną ostrożność, aby nie przepełnić układu chłodniczego. Przed ponownym napełnieniem układu należy przeprowadzić próbę ciśnieniową z OFN. Po zakończeniu ładowania, ale przed oddaniem do użytku, układ należy poddać próbie szczelności. Kolejną próbę szczelności należy przeprowadzić przed opuszczeniem terenu budowy.Likwidacja Przed wykonaniem tej procedury konieczne jest, aby technik był całkowicie zaznajomiony z urządzeniem i wszystkimi jego szczegółami. Zaleca się stosowanie dobrej praktyki, aby wszystkie czynniki chłodnicze były odzyskiwane w sposób bezpieczny. Przed wykonaniem zadania należy pobrać próbkę oleju i czynnika chłodniczego, na wypadek gdyby przed ponownym użyciem odzyskanego czynnika chłodniczego konieczna była analiza. Przed rozpoczęciem zadania należy zapewnić dostęp do zasilania elektrycznego. a) Zapoznać się ze sprzętem i jego działaniem. b) Odizolować elektrycznie system. c) Przed przystąpieniem do procedury upewnij się, że: - w razie potrzeby dostępne są mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym; - wszystkie środki ochrony osobistej są dostępne i prawidłowo stosowane; - proces odzyskiwania jest przez cały czas nadzorowany przez kompetentną osobę; - urządzenia do odzysku i butle spełniają odpowiednie normy. d) Jeśli to możliwe, przepompować układ chłodzenia. e) Jeśli próżnia nie jest możliwa, wykonać rozdzielacz, aby można było usunąć czynnik chłodniczy z różnych części układu. ) Upewnić się, że butla znajduje się na wadze przed rozpoczęciem odzyskiwania. g) Uruchomić maszynę do odzysku i obsługiwać zgodnie z instrukcją producenta. h) Nie przepełniać butli. (Nie więcej niż 80 % objętości ładunku płynnego). ) Nie należy przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo. ) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnij się, że butle i sprzęt zostały niezwłocznie usunięte z miejsca zdarzenia, a wszystkie zawory odcinające na sprzęcie zostały zamknięte. k) Odzyskany czynnik chłodniczy nie może być ładowany do innego układu chłodniczego, chyba że został on oczyszczony i sprawdzony.Etykietowanie Urządzenie powinno być opatrzone etykietą informującą, że zostało wycofane z eksploatacji i opróżnione z czynnika chłodniczego. Etykieta powinna być opatrzona datą i podpisem. Na urządzeniach należy umieścić etykiety informujące, że zawierają one palny czynnik chłodniczy. Odzyskiwanie Podczas usuwania czynnika chłodniczego z układu, zarówno w celu jego serwisowania, jak i wycofania z eksploatacji, zaleca się stosowanie dobrych praktyk, aby wszystkie czynniki chłodnicze były usuwane w sposób bezpieczny. Podczas przelewania czynnika chłodniczego do butli należy upewnić się, że stosowane są wyłącznie odpowiednie butle do odzysku czynnika chłodniczego. Należy upewnić się, że dostępna jest odpowiednia liczba butli do przechowywania całkowitego ładunku układu. Wszystkie używane butle są przeznaczone do odzysku czynnika chłodniczego i oznaczone dla tego czynnika (tj. specjalne butle do odzysku czynnika chłodniczego). Butle powinny być wyposażone w nadciśnieniowy zawór bezpieczeństwa i powiązane zawory odcinające w dobrym stanie technicznym. Puste butle do odzysku są opróżniane i, jeśli to możliwe, chłodzone przed rozpoczęciem odzysku. Urządzenia do odzysku powinny być sprawne i wyposażone w zestaw instrukcji dotyczących posiadanego sprzętu oraz powinny być przystosowane do odzysku palnych czynników chłodniczych. Ponadto dostępny jest zestaw skalibrowanych wag, które są w dobrym stanie technicznym. Węże powinny być kompletne z nieszczelnymi złączami rozłącznymi i w dobrym stanie. Przed użyciem urządzenia do odzysku należy sprawdzić, czy jest ono w zadowalającym stanie technicznym, czy było odpowiednio konserwowane oraz czy wszelkie związane z nim elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić dostawcy czynnika chłodniczego w odpowiedniej butli do odzysku oraz sporządzić odpowiednią Kartę przekazania odpadu. Nie mieszać czynników chłodniczych w jednostkach do odzysku, a zwłaszcza w butlach. Jeśli sprężarki lub oleje sprężarkowe mają zostać usunięte, należy upewnić się, że zostały one opróżnione do dopuszczalnego poziomu, aby mieć pewność, że palny czynnik chłodniczy nie pozostanie w środku. Proces ewakuacji należy przeprowadzić przed zwróceniem sprężarki do dostawców. W celu przyspieszenia tego procesu należy stosować wyłącznie elektryczne ogrzewanie korpusu sprężarki. W przypadku spuszczania oleju z układu należy to robić w sposób bezpieczny.

Odwiedź kanał Bestway na YouTube

58748 4kW Podgrzewacz Basenowy SUGERUJEMY, ABY NIEZWRACAĆ PRODUKTU DO SKLEPUPYTANIA? PROBLEMY?BRAKUJĄCE CZĘŚCI?Po instrukcję, video czy częścizamienne, prosimy odwiedzić bestwaycorp.com/support

cOSTRZEŻENIE 220-240V~50Hz, 1PH, 5.33A, 1200W, IPX5 Przy temperaturze powietrza 26°C i wody 26°C Moc grzewcza: 4,4kW Moc wejściowa: 0,92kW COP: 4,8 Poziom hałasu 1M: 55dB(A) Max. Ciśnienie ssania: 2.5MPa Max. Ciśnienie wylotowe: 4,2MPa Max. Dopuszczalne ciśnienie: 4.4MPa Czynnik chłodniczy: R32(0,35kg) GWP: 675 Równoważnik CO

: 0,236T Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Urządzenie może być używane przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia przez dzieci bez nadzoru. Urządzenie powinno być umieszczone w odległości około 2m od basenu. Urządzenie nie może być używane, gdy w basenie znajdują się ludzie. Urządzenie musi być zasilane przez transformator separujący lub zasilane przez wyłącznik różnicowo-prądowy (RCD) o znamionowym różnicowym prądzie roboczym nieprzekraczającym 30 mA. Nie można stosować przedłużaczy. W przypadku braku instrukcji prosimy o kontakt z Bestway lub wyszukanie jej na stronie internetowej: www.bestwaycorp.com. UWAGA: Wszystkie prace instalacyjne lub serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Hermetycznie zamknięte urządzenia, sprawdzone pod względem szczelności, zawierają fluorowane gazy cieplarniane. Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi okablowania. Nie należy stosować środków przyspieszających proces odszraniania lub czyszczenia, innych niż zalecane przez producenta. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty ogień, działające urządzenie gazowe lub działający grzejnik elektryczny. Nie przekłuwać ani nie przypalać. Należy pamiętać, że czynniki chłodnicze mogą nie zawierać zapachu. Należy przestrzegać krajowych przepisów dotyczących gazu. Otwory wentylacyjne należy utrzymywać w stanie wolnym od przeszkód; Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta. Urządzenie powinno być przechowywane w dobrze wentylowanym miejscu. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających otwartych płomieni (np. działającego urządzenia gazowego) i źródeł zapłonu (np. działającej grzałki elektrycznej) Urządzenie powinno być przechowywane w taki sposób, aby nie dopuścić do powstania uszkodzeń mechanicznych. Każda osoba pracująca przy obiegu czynnika chłodniczego lub dokonująca włamań do niego powinna posiadać aktualny, ważny certyfikat wydany przez akredytowany w branży organ oceniający, który upoważnia ich do bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie z uznaną w branży specyfikacją oceny. Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta urządzenia. Konserwacja i naprawa wymagająca pomocy innego wykwalifikowanego personelu powinna być przeprowadzana pod nadzorem osoby kompetentnej w zakresie stosowania palnych czynników chłodniczych. Informacje dotyczące serwisowania Kontrole obszaru Przed rozpoczęciem prac przy układach zawierających palne czynniki chłodnicze konieczne jest przeprowadzenie kontroli bezpieczeństwa, aby zapewnić zminimalizowanie ryzyka zapłonu. W przypadku naprawy układu chłodniczego, przed przystąpieniem do prac przy układzie należy przestrzegać następujących środków ostrożności. Procedura robocza Prace podejmuje się w ramach kontrolowanej procedury, tak aby zminimalizować ryzyko obecności łatwopalnego gazu lub oparów podczas wykonywania prac. Ogólny obszar roboczy Wszyscy pracownicy obsługi technicznej i inne osoby pracujące w okolicy są instruowani o charakterze wykonywanych prac. Unika się pracy w przestrzeniach zamkniętych. Obszar wokół miejsca pracy należy oddzielić. Należy upewnić się, że warunki panujące na tym obszarze są bezpieczne dzięki kontroli materiałów łatwopalnych. Sprawdzenie obecności czynnika chłodniczego Przed rozpoczęciem prac i w ich trakcie należy sprawdzić obszar za pomocą odpowiedniego detektora czynnika chłodniczego, aby zapewnić, że technik jest świadomy istnienia potencjalnie łatwopalnych atmosfer. Należy upewnić się, że używany sprzęt do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tj. nieiskrzący, odpowiednio uszczelniony lub iskrobezpieczny. Obecność gaśnicy W przypadku wykonywania jakichkolwiek prac gorących przy urządzeniach chłodniczych lub ich częściach, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca ładowania należy umieścić gaśnicę proszkową lub CO

Brak źródeł zapłonu Żadna osoba wykonująca prace związane z systemem chłodniczym, które wiążą się z odsłonięciem przewodów rurowych zawierających lub zawierających palny czynnik chłodniczy, nie może korzystać z żadnych źródeł zapłonu w sposób, który może prowadzić do zagrożenia pożarem lub wybuchem. Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, powinny znajdować się w odpowiedniej odległości od miejsca montażu, naprawy, demontażu i utylizacji, podczas których może dojść do uwolnienia łatwopalnego czynnika chłodniczego do otaczającej przestrzeni. Przed przystąpieniem do prac należy dokonać przeglądu przestrzeni wokół urządzeń, aby upewnić się, że nie ma tam żadnych palnych zagrożeń ani ryzyka zapłonu. Należy umieścić znaki "Zakaz palenia". Powierzchnia wentylowana Przed przystąpieniem do instalacji lub wykonaniem jakichkolwiek prac gorących należy upewnić się, że obszar jest otwarty lub odpowiednio wentylowany. Podczas wykonywania prac należy zapewnić odpowiedni stopień wentylacji. Wentylacja powinna bezpiecznie rozpraszać uwolniony czynnik chłodniczy, a najlepiej odprowadzać go na zewnątrz do atmosfery. Kontrole urządzeń chłodniczych W przypadku wymiany elementów elektrycznych muszą one nadawać się do danego celu i być zgodne z właściwą specyfikacją. W każdym przypadku należy przestrzegać wytycznych producenta dotyczących konserwacji i serwisu. W razie wątpliwości należy zwrócić się o pomoc do działu technicznego producenta. W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze należy stosować następujące kontrole: - urządzenia i wyloty wentylacyjne działają odpowiednio i nie są zatkane; - jeżeli stosowany jest pośredni obieg chłodniczy, należy sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; - oznakowanie urządzeń jest nadal widoczne i czytelne. Oznakowanie i znaki, które są nieczytelne, należy poprawić; - przewód chłodniczy lub jego elementy są zainstalowane w miejscu, w którym jest mało prawdopodobne, aby były narażone na działanie substancji mogących powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te są zbudowane z materiałów z natury odpornych na korozję lub są odpowiednio zabezpieczone przed taką korozją. Kontrole urządzeń elektrycznych Naprawa i konserwacja elementów elektrycznych obejmuje wstępne kontrole bezpieczeństwa i procedury kontroli elementów. W przypadku wystąpienia usterki, która może zagrażać bezpieczeństwu, do obwodu nie wolno podłączać zasilania elektrycznego, dopóki nie zostanie ona usunięta w zadowalający sposób. Jeżeli usterki nie można usunąć natychmiast, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy poinformować o tym właściciela urządzenia, aby wszystkie strony były poinformowane. Wstępne kontrole bezpieczeństwa obejmują: - że kondensatory są rozładowywane: należy to robić w sposób bezpieczny, aby uniknąć możliwości powstania iskier; - czy podczas ładowania, odzyskiwania lub oczyszczania układu nie są narażone żadne elementy i przewody elektryczne znajdujące się pod napięciem; - że istnieje ciągłość połączenia z ziemią. Naprawy uszczelnionych elementów Podczas napraw uszczelnionych elementów, przed usunięciem uszczelnionych pokryw itp. należy odłączyć wszystkie źródła zasilania elektrycznego od pracującego urządzenia. Jeżeli podczas prac serwisowych bezwzględnie konieczne jest zasilanie elektryczne urządzeń, to w najbardziej krytycznym punkcie należy umieścić stale działającą formę wykrywania wycieków, aby ostrzec o potencjalnie niebezpiecznej sytuacji. Należy zwrócić szczególną uwagę na następujące kwestie, aby zapewnić, że podczas pracy przy elementach elektrycznych obudowa nie zostanie zmieniona w sposób wpływający na poziom ochrony. Dotyczy to uszkodzeń kabli, nadmiernej liczby połączeń, zacisków wykonanych niezgodnie z oryginalną specyfikacją, uszkodzeń uszczelek, nieprawidłowego montażu dławików itp. Upewnij się, że urządzenie jest bezpiecznie zamontowane. Należy upewnić się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji w takim stopniu, że nie spełniają już swojej funkcji w zakresie zapobiegania przedostawaniu się atmosfery łatwopalnej. Części zamienne muszą być zgodne ze specyfikacjami producenta. UWAGA: Zastosowanie uszczelniacza silikonowego może hamować skuteczność niektórych typów urządzeń do wykrywania nieszczelności. Elementy iskrobezpieczne nie muszą być izolowane przed rozpoczęciem pracy przy nich. Naprawa elementów iskrobezpiecznych Nie należy stosować żadnych stałych obciążeń indukcyjnych lub pojemnościowych w obwodzie bez upewnienia się, że nie przekroczy to dopuszczalnego napięcia i prądu dopuszczalnego dla używanego sprzętu. Elementy iskrobezpieczne to jedyne typy, na których można pracować pod napięciem w obecności atmosfery łatwopalnej. Aparatura badawcza powinna mieć odpowiednią wartość znamionową. Wymieniać elementy tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika

chłodniczego w atmosferze w wyniku nieszczelności. Okablowanie Należy sprawdzić, czy okablowanie nie będzie narażone na zużycie, korozję, nadmierne ciśnienie, wibracje, ostre krawędzie lub inne niekorzystne czynniki środowiskowe. Kontrola powinna również uwzględniać skutki starzenia się lub ciągłych wibracji pochodzących ze źródeł takich jak sprężarki lub wentylatory. Wykrywanie łatwopalnych czynników chłodniczych Podczas poszukiwania lub wykrywania wycieków czynnika chłodniczego w żadnym wypadku nie wolno korzystać z potencjalnych źródeł zapłonu. Nie wolno używać palnika halogenowego (ani żadnego innego detektora wykorzystującego nieosłonięty płomień). Metody wykrywania nieszczelności Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku systemów zawierających palne czynniki chłodnicze. Do wykrywania palnych czynników chłodniczych należy stosować elektroniczne wykrywacze nieszczelności, ale ich czułość może nie być odpowiednia lub może wymagać ponownej kalibracji. (Kalibracji sprzętu wykrywającego należy dokonać w miejscu wolnym od czynnika chłodniczego). Należy upewnić się, że detektor nie stanowi potencjalnego źródła zapłonu i jest odpowiedni dla stosowanego czynnika chłodniczego. Sprzęt do wykrywania nieszczelności powinien być ustawiony na wartość procentową LFL czynnika chłodniczego i powinien być skalibrowany pod kątem stosowanego czynnika chłodniczego oraz potwierdzony odpowiedni udział procentowy gazu (maksymalnie 25%). Płyny do wykrywania nieszczelności są odpowiednie do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może wejść w reakcję z czynnikiem chłodniczym i spowodować korozję miedzianych elementów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/gasić wszystkie nieosłonięte płomienie. W przypadku stwierdzenia wycieku czynnika chłodniczego, który wymaga lutowania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od miejsca wycieku. Następnie przedmuchuje się układ azotem beztlenowym (OFN) zarówno przed, jak i w trakcie procesu lutowania. Usunięcie i ewakuacja W przypadku włamywania się do obiegu czynnika chłodniczego w celu dokonania naprawy - lub w jakimkolwiek innym celu - należy stosować konwencjonalne procedury. Ważne jest jednak, aby przestrzegać najlepszych praktyk, ponieważ w grę wchodzi łatwopalność. Należy przestrzegać następującej procedury: - usunąć czynnik chłodniczy; - oczyścić obwód gazem obojętnym; - ewakuować się; - ponownie przedmuchać gazem obojętnym; - otworzyć obwód poprzez przecięcie lub zlutowanie. Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli do odzysku. Układ należy "przepłukać" za pomocą OFN, aby zapewnić bezpieczeństwo urządzenia. Proces ten może wymagać kilkukrotnego powtórzenia. Do tego zadania nie wolno używać sprężonego powietrza ani tlenu. Płukanie należy wykonać poprzez przerwanie próżni w układzie za pomocą OFN i dalsze napełnianie do momentu osiągnięcia ciśnienia roboczego, następnie odpowietrzenie do atmosfery, a na koniec ściągnięcie do próżni. Proces ten należy powtarzać do momentu, gdy w układzie nie będzie już czynnika chłodniczego. Po zużyciu ostatniego ładunku OFN, układ należy odpowietrzyć do ciśnienia atmosferycznego, aby umożliwić pracę. Czynność ta jest bezwzględnie konieczna, jeżeli na rurociągach ma być przeprowadzony proces lutowania. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnych źródeł zapłonu i że jest dostępna wentylacja. Procedury ładowania Oprócz konwencjonalnych procedur ładowania należy przestrzegać następujących wymagań. - Należy dopilnować, aby podczas używania urządzeń do ładowania nie doszło do zanieczyszczenia różnych czynników chłodniczych. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego. - Butle powinny być przechowywane w pozycji pionowej. - Przed rozpoczęciem ładowania układu chłodniczego czynnikiem chłodniczym należy upewnić się, że układ chłodniczy jest uziemiony. - Oznacz system po zakończeniu ładowania (jeśli jeszcze nie). - Należy zachować szczególną ostrożność, aby nie przepełnić układu chłodniczego. Przed ponownym napełnieniem układu należy przeprowadzić próbę ciśnieniową z OFN. Po zakończeniu ładowania, ale przed oddaniem do użytku, układ należy poddać próbie szczelności. Kolejną próbę szczelności należy przeprowadzić przed opuszczeniem terenu budowy. Likwidacja Przed wykonaniem tej procedury konieczne jest, aby technik był całkowicie zaznajomiony z urządzeniem i wszystkimi jego szczegółami. Zaleca się stosowanie dobrej praktyki, aby wszystkie czynniki chłodnicze były odzyskiwane w sposób bezpieczny. Przed wykonaniem zadania należy pobrać próbkę oleju i czynnika chłodniczego, na wypadek gdyby przed ponownym użyciem odzyskanego czynnika chłodniczego konieczna była analiza. Przed rozpoczęciem zadania należy zapewnić dostęp do zasilania elektrycznego. a) Zapoznać się ze sprzętem i jego działaniem. b) Odizolować elektrycznie system. c) Przed przystąpieniem do procedury upewnij się, że: - w razie potrzeby dostępne są mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym; - wszystkie środki ochrony osobistej są dostępne i prawidłowo stosowane; - proces odzyskiwania jest przez cały czas nadzorowany przez kompetentną osobę; - urządzenia do odzysku i butle spełniają odpowiednie normy. d) Jeśli to możliwe, przepompować układ chłodzenia. e) Jeśli próżnia nie jest możliwa, wykonać rozdzielacz, aby można było usunąć czynnik chłodniczy z różnych części układu.

) Upewnić się, że butla znajduje się na wadze przed rozpoczęciem odzyskiwania. g) Uruchomić maszynę do odzysku i obsługiwać zgodnie z instrukcją producenta. h) Nie przepełniać butli. (Nie więcej niż 80 % objętości ładunku płynnego).

) Nie należy przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.

) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnij się, że butle i sprzęt zostały niezwłocznie usunięte z miejsca zdarzenia, a wszystkie zawory odcinające na sprzęcie zostały zamknięte. k) Odzyskany czynnik chłodniczy nie może być ładowany do innego układu chłodniczego, chyba że został on oczyszczony i sprawdzony. Etykietowanie Urządzenie powinno być opatrzone etykietą informującą, że zostało wycofane z eksploatacji i opróżnione z czynnika chłodniczego. Etykieta powinna być opatrzona datą i podpisem. Na urządzeniach należy umieścić etykiety informujące, że zawierają one palny czynnik chłodniczy. Odzyskiwanie Podczas usuwania czynnika chłodniczego z układu, zarówno w celu jego serwisowania, jak i wycofania z eksploatacji, zaleca się stosowanie dobrych praktyk, aby wszystkie czynniki chłodnicze były usuwane w sposób bezpieczny. Podczas przelewania czynnika chłodniczego do butli należy upewnić się, że stosowane są wyłącznie odpowiednie butle do odzysku czynnika chłodniczego. Należy upewnić się, że dostępna jest odpowiednia liczba butli do przechowywania całkowitego ładunku układu. Wszystkie używane butle są przeznaczone do odzysku czynnika chłodniczego i oznaczone dla tego czynnika (tj. specjalne butle do odzysku czynnika chłodniczego). Butle powinny być wyposażone w nadciśnieniowy zawór bezpieczeństwa i powiązane zawory odcinające w dobrym stanie technicznym. Puste butle do odzysku są opróżniane i, jeśli to możliwe, chłodzone przed rozpoczęciem odzysku. Urządzenia do odzysku powinny być sprawne i wyposażone w zestaw instrukcji dotyczących posiadanego sprzętu oraz powinny być przystosowane do odzysku palnych czynników chłodniczych. Ponadto dostępny jest zestaw skalibrowanych wag, które są w dobrym stanie technicznym. Węże powinny być kompletne z nieszczelnymi złączami rozłącznymi i w dobrym stanie. Przed użyciem urządzenia do odzysku należy sprawdzić, czy jest ono w zadowalającym stanie technicznym, czy było odpowiednio konserwowane oraz czy wszelkie związane z nim elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić dostawcy czynnika chłodniczego w odpowiedniej butli do odzysku oraz sporządzić odpowiednią Kartę przekazania odpadu. Nie mieszać czynników chłodniczych w jednostkach do odzysku, a zwłaszcza w butlach. Jeśli sprężarki lub oleje sprężarkowe mają zostać usunięte, należy upewnić się, że zostały one opróżnione do dopuszczalnego poziomu, aby mieć pewność, że palny czynnik chłodniczy nie pozostanie w środku. Proces ewakuacji należy przeprowadzić przed zwróceniem sprężarki do dostawców. W celu przyspieszenia tego procesu należy stosować wyłącznie elektryczne ogrzewanie korpusu sprężarki. W przypadku spuszczania oleju z układu należy to robić w sposób bezpieczny.OSTRZEŻENIE 220-240V~50Hz, 1PH, 5.33A, 1200W, IPX5 Przy temperaturze powietrza 26°C i wody 26°C Moc grzewcza: 4,4kW Moc wejściowa: 0,92kW COP: 4,8 Poziom hałasu 1M: 55dB(A) Max. Ciśnienie ssania: 2.5MPa Max. Ciśnienie wylotowe: 4,2MPa Max. Dopuszczalne ciśnienie: 4.4MPa Czynnik chłodniczy: R32(0,35kg) GWP: 675 Równoważnik CO

: 0,236T Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Urządzenie może być używane przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia przez dzieci bez nadzoru. Urządzenie powinno być umieszczone w odległości około 2m od basenu. Urządzenie nie może być używane, gdy w basenie znajdują się ludzie. Urządzenie musi być zasilane przez transformator separujący lub zasilane przez wyłącznik różnicowo-prądowy (RCD) o znamionowym różnicowym prądzie roboczym nieprzekraczającym 30 mA. Nie można stosować przedłużaczy. W przypadku braku instrukcji prosimy o kontakt z Bestway lub wyszukanie jej na stronie internetowej: www.bestwaycorp.com. UWAGA: Wszystkie prace instalacyjne lub serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Hermetycznie zamknięte urządzenia, sprawdzone pod względem szczelności, zawierają fluorowane gazy cieplarniane. Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi okablowania. Nie należy stosować środków przyspieszających proces odszraniania lub czyszczenia, innych niż zalecane przez producenta. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty ogień, działające urządzenie gazowe lub działający grzejnik elektryczny. Nie przekłuwać ani nie przypalać. Należy pamiętać, że czynniki chłodnicze mogą nie zawierać zapachu. Należy przestrzegać krajowych przepisów dotyczących gazu. Otwory wentylacyjne należy utrzymywać w stanie wolnym od przeszkód; Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta. Urządzenie powinno być przechowywane w dobrze wentylowanym miejscu. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających otwartych płomieni (np. działającego urządzenia gazowego) i źródeł zapłonu (np. działającej grzałki elektrycznej) Urządzenie powinno być przechowywane w taki sposób, aby nie dopuścić do powstania uszkodzeń mechanicznych. Każda osoba pracująca przy obiegu czynnika chłodniczego lub dokonująca włamań do niego powinna posiadać aktualny, ważny certyfikat wydany przez akredytowany w branży organ oceniający, który upoważnia ich do bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie z uznaną w branży specyfikacją oceny. Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta urządzenia. Konserwacja i naprawa wymagająca pomocy innego wykwalifikowanego personelu powinna być przeprowadzana pod nadzorem osoby kompetentnej w zakresie stosowania palnych czynników chłodniczych. Informacje dotyczące serwisowania Kontrole obszaru Przed rozpoczęciem prac przy układach zawierających palne czynniki chłodnicze konieczne jest przeprowadzenie kontroli bezpieczeństwa, aby zapewnić zminimalizowanie ryzyka zapłonu. W przypadku naprawy układu chłodniczego, przed przystąpieniem do prac przy układzie należy przestrzegać następujących środków ostrożności. Procedura robocza Prace podejmuje się w ramach kontrolowanej procedury, tak aby zminimalizować ryzyko obecności łatwopalnego gazu lub oparów podczas wykonywania prac. Ogólny obszar roboczy Wszyscy pracownicy obsługi technicznej i inne osoby pracujące w okolicy są instruowani o charakterze wykonywanych prac. Unika się pracy w przestrzeniach zamkniętych. Obszar wokół miejsca pracy należy oddzielić. Należy upewnić się, że warunki panujące na tym obszarze są bezpieczne dzięki kontroli materiałów łatwopalnych. Sprawdzenie obecności czynnika chłodniczego Przed rozpoczęciem prac i w ich trakcie należy sprawdzić obszar za pomocą odpowiedniego detektora czynnika chłodniczego, aby zapewnić, że technik jest świadomy istnienia potencjalnie łatwopalnych atmosfer. Należy upewnić się, że używany sprzęt do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tj. nieiskrzący, odpowiednio uszczelniony lub iskrobezpieczny. Obecność gaśnicy W przypadku wykonywania jakichkolwiek prac gorących przy urządzeniach chłodniczych lub ich częściach, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca ładowania należy umieścić gaśnicę proszkową lub CO

Brak źródeł zapłonu Żadna osoba wykonująca prace związane z systemem chłodniczym, które wiążą się z odsłonięciem przewodów rurowych zawierających lub zawierających palny czynnik chłodniczy, nie może korzystać z żadnych źródeł zapłonu w sposób, który może prowadzić do zagrożenia pożarem lub wybuchem. Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, powinny znajdować się w odpowiedniej odległości od miejsca montażu, naprawy, demontażu i utylizacji, podczas których może dojść do uwolnienia łatwopalnego czynnika chłodniczego do otaczającej przestrzeni. Przed przystąpieniem do prac należy dokonać przeglądu przestrzeni wokół urządzeń, aby upewnić się, że nie ma tam żadnych palnych zagrożeń ani ryzyka zapłonu. Należy umieścić znaki "Zakaz palenia". Powierzchnia wentylowana Przed przystąpieniem do instalacji lub wykonaniem jakichkolwiek prac gorących należy upewnić się, że obszar jest otwarty lub odpowiednio wentylowany. Podczas wykonywania prac należy zapewnić odpowiedni stopień wentylacji. Wentylacja powinna bezpiecznie rozpraszać uwolniony czynnik chłodniczy, a najlepiej odprowadzać go na zewnątrz do atmosfery. Kontrole urządzeń chłodniczych W przypadku wymiany elementów elektrycznych muszą one nadawać się do danego celu i być zgodne z właściwą specyfikacją. W każdym przypadku należy przestrzegać wytycznych producenta dotyczących konserwacji i serwisu. W razie wątpliwości należy zwrócić się o pomoc do działu technicznego producenta. W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze należy stosować następujące kontrole: - urządzenia i wyloty wentylacyjne działają odpowiednio i nie są zatkane; - jeżeli stosowany jest pośredni obieg chłodniczy, należy sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; - oznakowanie urządzeń jest nadal widoczne i czytelne. Oznakowanie i znaki, które są nieczytelne, należy poprawić; - przewód chłodniczy lub jego elementy są zainstalowane w miejscu, w którym jest mało prawdopodobne, aby były narażone na działanie substancji mogących powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te są zbudowane z materiałów z natury odpornych na korozję lub są odpowiednio zabezpieczone przed taką korozją. Kontrole urządzeń elektrycznych Naprawa i konserwacja elementów elektrycznych obejmuje wstępne kontrole bezpieczeństwa i procedury kontroli elementów. W przypadku wystąpienia usterki, która może zagrażać bezpieczeństwu, do obwodu nie wolno podłączać zasilania elektrycznego, dopóki nie zostanie ona usunięta w zadowalający sposób. Jeżeli usterki nie można usunąć natychmiast, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy poinformować o tym właściciela urządzenia, aby wszystkie strony były poinformowane. Wstępne kontrole bezpieczeństwa obejmują: - że kondensatory są rozładowywane: należy to robić w sposób bezpieczny, aby uniknąć możliwości powstania iskier; - czy podczas ładowania, odzyskiwania lub oczyszczania układu nie są narażone żadne elementy i przewody elektryczne znajdujące się pod napięciem; - że istnieje ciągłość połączenia z ziemią. Naprawy uszczelnionych elementów Podczas napraw uszczelnionych elementów, przed usunięciem uszczelnionych pokryw itp. należy odłączyć wszystkie źródła zasilania elektrycznego od pracującego urządzenia. Jeżeli podczas prac serwisowych bezwzględnie konieczne jest zasilanie elektryczne urządzeń, to w najbardziej krytycznym punkcie należy umieścić stale działającą formę wykrywania wycieków, aby ostrzec o potencjalnie niebezpiecznej sytuacji. Należy zwrócić szczególną uwagę na następujące kwestie, aby zapewnić, że podczas pracy przy elementach elektrycznych obudowa nie zostanie zmieniona w sposób wpływający na poziom ochrony. Dotyczy to uszkodzeń kabli, nadmiernej liczby połączeń, zacisków wykonanych niezgodnie z oryginalną specyfikacją, uszkodzeń uszczelek, nieprawidłowego montażu dławików itp. Upewnij się, że urządzenie jest bezpiecznie zamontowane. Należy upewnić się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji w takim stopniu, że nie spełniają już swojej funkcji w zakresie zapobiegania przedostawaniu się atmosfery łatwopalnej. Części zamienne muszą być zgodne ze specyfikacjami producenta. UWAGA: Zastosowanie uszczelniacza silikonowego może hamować skuteczność niektórych typów urządzeń do wykrywania nieszczelności. Elementy iskrobezpieczne nie muszą być izolowane przed rozpoczęciem pracy przy nich. Naprawa elementów iskrobezpiecznych Nie należy stosować żadnych stałych obciążeń indukcyjnych lub pojemnościowych w obwodzie bez upewnienia się, że nie przekroczy to dopuszczalnego napięcia i prądu dopuszczalnego dla używanego sprzętu. Elementy iskrobezpieczne to jedyne typy, na których można pracować pod napięciem w obecności atmosfery łatwopalnej. Aparatura badawcza powinna mieć odpowiednią wartość znamionową. Wymieniać elementy tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika chłodniczego w atmosferze w wyniku nieszczelności. Okablowanie Należy sprawdzić, czy okablowanie nie będzie narażone na zużycie, korozję, nadmierne ciśnienie, wibracje, ostre krawędzie lub inne niekorzystne czynniki środowiskowe. Kontrola powinna również uwzględniać skutki starzenia się lub ciągłych wibracji pochodzących ze źródeł takich jak sprężarki lub wentylatory. Wykrywanie łatwopalnych czynników chłodniczych Podczas poszukiwania lub wykrywania wycieków czynnika chłodniczego w żadnym wypadku nie wolno korzystać z potencjalnych źródeł zapłonu. Nie wolno używać palnika halogenowego (ani żadnego innego detektora wykorzystującego nieosłonięty płomień). Metody wykrywania nieszczelności Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku systemów zawierających palne czynniki chłodnicze. Do wykrywania palnych czynników chłodniczych należy stosować elektroniczne wykrywacze nieszczelności, ale ich czułość może nie być odpowiednia lub może wymagać ponownej kalibracji. (Kalibracji sprzętu wykrywającego należy dokonać w miejscu wolnym od czynnika chłodniczego). Należy upewnić się, że detektor nie stanowi potencjalnego źródła zapłonu i jest odpowiedni dla stosowanego czynnika chłodniczego. Sprzęt do wykrywania nieszczelności powinien być ustawiony na wartość procentową LFL czynnika chłodniczego i powinien być skalibrowany pod kątem stosowanego czynnika chłodniczego oraz potwierdzony odpowiedni udział procentowy gazu (maksymalnie 25%). Płyny do wykrywania nieszczelności są odpowiednie do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może wejść w reakcję z czynnikiem chłodniczym i spowodować korozję miedzianych elementów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/gasić wszystkie nieosłonięte płomienie. W przypadku stwierdzenia wycieku czynnika chłodniczego, który wymaga lutowania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od miejsca wycieku. Następnie przedmuchuje się układ azotem beztlenowym (OFN) zarówno przed, jak i w trakcie procesu lutowania. Usunięcie i ewakuacja W przypadku włamywania się do obiegu czynnika chłodniczego w celu dokonania naprawy - lub w jakimkolwiek innym celu - należy stosować konwencjonalne procedury. Ważne jest jednak, aby przestrzegać najlepszych praktyk, ponieważ w grę wchodzi łatwopalność. Należy przestrzegać następującej procedury: - usunąć czynnik chłodniczy; - oczyścić obwód gazem obojętnym; - ewakuować się; - ponownie przedmuchać gazem obojętnym; - otworzyć obwód poprzez przecięcie lub zlutowanie. Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli do odzysku. Układ należy "przepłukać" za pomocą OFN, aby zapewnić bezpieczeństwo urządzenia. Proces ten może wymagać kilkukrotnego powtórzenia. Do tego zadania nie wolno używać sprężonego powietrza ani tlenu. Płukanie należy wykonać poprzez przerwanie próżni w układzie za pomocą OFN i dalsze napełnianie do momentu osiągnięcia ciśnienia roboczego, następnie odpowietrzenie do atmosfery, a na koniec ściągnięcie do próżni. Proces ten należy powtarzać do momentu, gdy w układzie nie będzie już czynnika chłodniczego. Po zużyciu ostatniego ładunku OFN, układ należy odpowietrzyć do ciśnienia atmosferycznego, aby umożliwić pracę. Czynność ta jest bezwzględnie konieczna, jeżeli na rurociągach ma być przeprowadzony proces lutowania. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnych źródeł zapłonu i że jest dostępna wentylacja. Procedury ładowania Oprócz konwencjonalnych procedur ładowania należy przestrzegać następujących wymagań. - Należy dopilnować, aby podczas używania urządzeń do ładowania nie doszło do zanieczyszczenia różnych czynników chłodniczych. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego. - Butle powinny być przechowywane w pozycji pionowej. - Przed rozpoczęciem ładowania układu chłodniczego czynnikiem chłodniczym należy upewnić się, że układ chłodniczy jest uziemiony. - Oznacz system po zakończeniu ładowania (jeśli jeszcze nie). - Należy zachować szczególną ostrożność, aby nie przepełnić układu chłodniczego. Przed ponownym napełnieniem układu należy przeprowadzić próbę ciśnieniową z OFN. Po zakończeniu ładowania, ale przed oddaniem do użytku, układ należy poddać próbie szczelności. Kolejną próbę szczelności należy przeprowadzić przed opuszczeniem terenu budowy. Likwidacja Przed wykonaniem tej procedury konieczne jest, aby technik był całkowicie zaznajomiony z urządzeniem i wszystkimi jego szczegółami. Zaleca się stosowanie dobrej praktyki, aby wszystkie czynniki chłodnicze były odzyskiwane w sposób bezpieczny. Przed wykonaniem zadania należy pobrać próbkę oleju i czynnika chłodniczego, na wypadek gdyby przed ponownym użyciem odzyskanego czynnika chłodniczego konieczna była analiza. Przed rozpoczęciem zadania należy zapewnić dostęp do zasilania elektrycznego. a) Zapoznać się ze sprzętem i jego działaniem. b) Odizolować elektrycznie system. c) Przed przystąpieniem do procedury upewnij się, że: - w razie potrzeby dostępne są mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym; - wszystkie środki ochrony osobistej są dostępne i prawidłowo stosowane; - proces odzyskiwania jest przez cały czas nadzorowany przez kompetentną osobę; - urządzenia do odzysku i butle spełniają odpowiednie normy. d) Jeśli to możliwe, przepompować układ chłodzenia. e) Jeśli próżnia nie jest możliwa, wykonać rozdzielacz, aby można było usunąć czynnik chłodniczy z różnych części układu.

) Upewnić się, że butla znajduje się na wadze przed rozpoczęciem odzyskiwania. g) Uruchomić maszynę do odzysku i obsługiwać zgodnie z instrukcją producenta.

h) Nie przepełniać butli. (Nie więcej niż 80 % objętości ładunku płynnego).

) Nie należy przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.

) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnij się, że butle i sprzęt zostały niezwłocznie usunięte z miejsca zdarzenia, a wszystkie zawory odcinające na sprzęcie zostały zamknięte. k) Odzyskany czynnik chłodniczy nie może być ładowany do innego układu chłodniczego, chyba że został on oczyszczony i sprawdzony. Etykietowanie Urządzenie powinno być opatrzone etykietą informującą, że zostało wycofane z eksploatacji i opróżnione z czynnika chłodniczego. Etykieta powinna być opatrzona datą i podpisem. Na urządzeniach należy umieścić etykiety informujące, że zawierają one palny czynnik chłodniczy. Odzyskiwanie Podczas usuwania czynnika chłodniczego z układu, zarówno w celu jego serwisowania, jak i wycofania z eksploatacji, zaleca się stosowanie dobrych praktyk, aby wszystkie czynniki chłodnicze były usuwane w sposób bezpieczny. Podczas przelewania czynnika chłodniczego do butli należy upewnić się, że stosowane są wyłącznie odpowiednie butle do odzysku czynnika chłodniczego. Należy upewnić się, że dostępna jest odpowiednia liczba butli do przechowywania całkowitego ładunku układu. Wszystkie używane butle są przeznaczone do odzysku czynnika chłodniczego i oznaczone dla tego czynnika (tj. specjalne butle do odzysku czynnika chłodniczego). Butle powinny być wyposażone w nadciśnieniowy zawór bezpieczeństwa i powiązane zawory odcinające w dobrym stanie technicznym. Puste butle do odzysku są opróżniane i, jeśli to możliwe, chłodzone przed rozpoczęciem odzysku. Urządzenia do odzysku powinny być sprawne i wyposażone w zestaw instrukcji dotyczących posiadanego sprzętu oraz powinny być przystosowane do odzysku palnych czynników chłodniczych. Ponadto dostępny jest zestaw skalibrowanych wag, które są w dobrym stanie technicznym. Węże powinny być kompletne z nieszczelnymi złączami rozłącznymi i w dobrym stanie. Przed użyciem urządzenia do odzysku należy sprawdzić, czy jest ono w zadowalającym stanie technicznym, czy było odpowiednio konserwowane oraz czy wszelkie związane z nim elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić dostawcy czynnika chłodniczego w odpowiedniej butli do odzysku oraz sporządzić odpowiednią Kartę przekazania odpadu. Nie mieszać czynników chłodniczych w jednostkach do odzysku, a zwłaszcza w butlach. Jeśli sprężarki lub oleje sprężarkowe mają zostać usunięte, należy upewnić się, że zostały one opróżnione do dopuszczalnego poziomu, aby mieć pewność, że palny czynnik chłodniczy nie pozostanie w środku. Proces ewakuacji należy przeprowadzić przed zwróceniem sprężarki do dostawców. W celu przyspieszenia tego procesu należy stosować wyłącznie elektryczne ogrzewanie korpusu sprężarki. W przypadku spuszczania oleju z układu należy to robić w sposób bezpieczny.OSTRZEŻENIE 220-240V~50Hz, 1PH, 5.33A, 1200W, IPX5 Przy temperaturze powietrza 26°C i wody 26°C Moc grzewcza: 4,4kW Moc wejściowa: 0,92kW COP: 4,8 Poziom hałasu 1M: 55dB(A) Max. Ciśnienie ssania: 2.5MPa Max. Ciśnienie wylotowe: 4,2MPa Max. Dopuszczalne ciśnienie: 4.4MPa Czynnik chłodniczy: R32(0,35kg) GWP: 675 Równoważnik CO

: 0,236T Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Urządzenie może być używane przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzymały one nadzór lub instrukcję dotyczącą bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia przez dzieci bez nadzoru. Urządzenie powinno być umieszczone w odległości około 2m od basenu. Urządzenie nie może być używane, gdy w basenie znajdują się ludzie. Urządzenie musi być zasilane przez transformator separujący lub zasilane przez wyłącznik różnicowo-prądowy (RCD) o znamionowym różnicowym prądzie roboczym nieprzekraczającym 30 mA. Nie można stosować przedłużaczy. W przypadku braku instrukcji prosimy o kontakt z Bestway lub wyszukanie jej na stronie internetowej: www.bestwaycorp.com. UWAGA: Wszystkie prace instalacyjne lub serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Hermetycznie zamknięte urządzenia, sprawdzone pod względem szczelności, zawierają fluorowane gazy cieplarniane. Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi okablowania. Nie należy stosować środków przyspieszających proces odszraniania lub czyszczenia, innych niż zalecane przez producenta. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty ogień, działające urządzenie gazowe lub działający grzejnik elektryczny. Nie przekłuwać ani nie przypalać. Należy pamiętać, że czynniki chłodnicze mogą nie zawierać zapachu. Należy przestrzegać krajowych przepisów dotyczących gazu. Otwory wentylacyjne należy utrzymywać w stanie wolnym od przeszkód; Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta. Urządzenie powinno być przechowywane w dobrze wentylowanym miejscu. Urządzenie powinno być przechowywane w pomieszczeniu bez stale działających otwartych płomieni (np. działającego urządzenia gazowego) i źródeł zapłonu (np. działającej grzałki elektrycznej) Urządzenie powinno być przechowywane w taki sposób, aby nie dopuścić do powstania uszkodzeń mechanicznych. Każda osoba pracująca przy obiegu czynnika chłodniczego lub dokonująca włamań do niego powinna posiadać aktualny, ważny certyfikat wydany przez akredytowany w branży organ oceniający, który upoważnia ich do bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie z uznaną w branży specyfikacją oceny. Serwisowanie należy wykonywać wyłącznie zgodnie z zaleceniami producenta urządzenia. Konserwacja i naprawa wymagająca pomocy innego wykwalifikowanego personelu powinna być przeprowadzana pod nadzorem osoby kompetentnej w zakresie stosowania palnych czynników chłodniczych. Informacje dotyczące serwisowania Kontrole obszaru Przed rozpoczęciem prac przy układach zawierających palne czynniki chłodnicze konieczne jest przeprowadzenie kontroli bezpieczeństwa, aby zapewnić zminimalizowanie ryzyka zapłonu. W przypadku naprawy układu chłodniczego, przed przystąpieniem do prac przy układzie należy przestrzegać następujących środków ostrożności. Procedura robocza Prace podejmuje się w ramach kontrolowanej procedury, tak aby zminimalizować ryzyko obecności łatwopalnego gazu lub oparów podczas wykonywania prac. Ogólny obszar roboczy Wszyscy pracownicy obsługi technicznej i inne osoby pracujące w okolicy są instruowani o charakterze wykonywanych prac. Unika się pracy w przestrzeniach zamkniętych. Obszar wokół miejsca pracy należy oddzielić. Należy upewnić się, że warunki panujące na tym obszarze są bezpieczne dzięki kontroli materiałów łatwopalnych. Sprawdzenie obecności czynnika chłodniczego Przed rozpoczęciem prac i w ich trakcie należy sprawdzić obszar za pomocą odpowiedniego detektora czynnika chłodniczego, aby zapewnić, że technik jest świadomy istnienia potencjalnie łatwopalnych atmosfer. Należy upewnić się, że używany sprzęt do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tj. nieiskrzący, odpowiednio uszczelniony lub iskrobezpieczny. Obecność gaśnicy W przypadku wykonywania jakichkolwiek prac gorących przy urządzeniach chłodniczych lub ich częściach, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca ładowania należy umieścić gaśnicę proszkową lub CO

Brak źródeł zapłonu Żadna osoba wykonująca prace związane z systemem chłodniczym, które wiążą się z odsłonięciem przewodów rurowych zawierających lub zawierających palny czynnik chłodniczy, nie może korzystać z żadnych źródeł zapłonu w sposób, który może prowadzić do zagrożenia pożarem lub wybuchem. Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, powinny znajdować się w odpowiedniej odległości od miejsca montażu, naprawy, demontażu i utylizacji, podczas których może dojść do uwolnienia łatwopalnego czynnika chłodniczego do otaczającej przestrzeni. Przed przystąpieniem do prac należy dokonać przeglądu przestrzeni wokół urządzeń, aby upewnić się, że nie ma tam żadnych palnych zagrożeń ani ryzyka zapłonu. Należy umieścić znaki "Zakaz palenia". Powierzchnia wentylowana Przed przystąpieniem do instalacji lub wykonaniem jakichkolwiek prac gorących należy upewnić się, że obszar jest otwarty lub odpowiednio wentylowany. Podczas wykonywania prac należy zapewnić odpowiedni stopień wentylacji. Wentylacja powinna bezpiecznie rozpraszać uwolniony czynnik chłodniczy, a najlepiej odprowadzać go na zewnątrz do atmosfery. Kontrole urządzeń chłodniczych W przypadku wymiany elementów elektrycznych muszą one nadawać się do danego celu i być zgodne z właściwą specyfikacją. W każdym przypadku należy przestrzegać wytycznych producenta dotyczących konserwacji i serwisu. W razie wątpliwości należy zwrócić się o pomoc do działu technicznego producenta. W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze należy stosować następujące kontrole: - urządzenia i wyloty wentylacyjne działają odpowiednio i nie są zatkane; - jeżeli stosowany jest pośredni obieg chłodniczy, należy sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; - oznakowanie urządzeń jest nadal widoczne i czytelne. Oznakowanie i znaki, które są nieczytelne, należy poprawić; - przewód chłodniczy lub jego elementy są zainstalowane w miejscu, w którym jest mało prawdopodobne, aby były narażone na działanie substancji mogących powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te są zbudowane z materiałów z natury odpornych na korozję lub są odpowiednio zabezpieczone przed taką korozją. Kontrole urządzeń elektrycznych Naprawa i konserwacja elementów elektrycznych obejmuje wstępne kontrole bezpieczeństwa i procedury kontroli elementów. W przypadku wystąpienia usterki, która może zagrażać bezpieczeństwu, do obwodu nie wolno podłączać zasilania elektrycznego, dopóki nie zostanie ona usunięta w zadowalający sposób. Jeżeli usterki nie można usunąć natychmiast, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy poinformować o tym właściciela urządzenia, aby wszystkie strony były poinformowane. Wstępne kontrole bezpieczeństwa obejmują: - że kondensatory są rozładowywane: należy to robić w sposób bezpieczny, aby uniknąć możliwości powstania iskier; - czy podczas ładowania, odzyskiwania lub oczyszczania układu nie są narażone żadne elementy i przewody elektryczne znajdujące się pod napięciem; - że istnieje ciągłość połączenia z ziemią. Naprawy uszczelnionych elementów Podczas napraw uszczelnionych elementów, przed usunięciem uszczelnionych pokryw itp. należy odłączyć wszystkie źródła zasilania elektrycznego od pracującego urządzenia. Jeżeli podczas prac serwisowych bezwzględnie konieczne jest zasilanie elektryczne urządzeń, to w najbardziej krytycznym punkcie należy umieścić stale działającą formę wykrywania wycieków, aby ostrzec o potencjalnie niebezpiecznej sytuacji. Należy zwrócić szczególną uwagę na następujące kwestie, aby zapewnić, że podczas pracy przy elementach elektrycznych obudowa nie zostanie zmieniona w sposób wpływający na poziom ochrony. Dotyczy to uszkodzeń kabli, nadmiernej liczby połączeń, zacisków wykonanych niezgodnie z oryginalną specyfikacją, uszkodzeń uszczelek, nieprawidłowego montażu dławików itp. Upewnij się, że urządzenie jest bezpiecznie zamontowane. Należy upewnić się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji w takim stopniu, że nie spełniają już swojej funkcji w zakresie zapobiegania przedostawaniu się atmosfery łatwopalnej. Części zamienne muszą być zgodne ze specyfikacjami producenta. UWAGA: Zastosowanie uszczelniacza silikonowego może hamować skuteczność niektórych typów urządzeń do wykrywania nieszczelności. Elementy iskrobezpieczne nie muszą być izolowane przed rozpoczęciem pracy przy nich. Naprawa elementów iskrobezpiecznych Nie należy stosować żadnych stałych obciążeń indukcyjnych lub pojemnościowych w obwodzie bez upewnienia się, że nie przekroczy to dopuszczalnego napięcia i prądu dopuszczalnego dla używanego sprzętu. Elementy iskrobezpieczne to jedyne typy, na których można pracować pod napięciem w obecności atmosfery łatwopalnej. Aparatura badawcza powinna mieć odpowiednią wartość znamionową. Wymieniać elementy tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika chłodniczego w atmosferze w wyniku nieszczelności. Okablowanie Należy sprawdzić, czy okablowanie nie będzie narażone na zużycie, korozję, nadmierne ciśnienie, wibracje, ostre krawędzie lub inne niekorzystne czynniki środowiskowe. Kontrola powinna również uwzględniać skutki starzenia się lub ciągłych wibracji pochodzących ze źródeł takich jak sprężarki lub wentylatory. Wykrywanie łatwopalnych czynników chłodniczych Podczas poszukiwania lub wykrywania wycieków czynnika chłodniczego w żadnym wypadku nie wolno korzystać z potencjalnych źródeł zapłonu. Nie wolno używać palnika halogenowego (ani żadnego innego detektora wykorzystującego nieosłonięty płomień). Metody wykrywania nieszczelności Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku systemów zawierających palne czynniki chłodnicze. Do wykrywania palnych czynników chłodniczych należy stosować elektroniczne wykrywacze nieszczelności, ale ich czułość może nie być odpowiednia lub może wymagać ponownej kalibracji. (Kalibracji sprzętu wykrywającego należy dokonać w miejscu wolnym od czynnika chłodniczego). Należy upewnić się, że detektor nie stanowi potencjalnego źródła zapłonu i jest odpowiedni dla stosowanego czynnika chłodniczego. Sprzęt do wykrywania nieszczelności powinien być ustawiony na wartość procentową LFL czynnika chłodniczego i powinien być skalibrowany pod kątem stosowanego czynnika chłodniczego oraz potwierdzony odpowiedni udział procentowy gazu (maksymalnie 25%). Płyny do wykrywania nieszczelności są odpowiednie do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może wejść w reakcję z czynnikiem chłodniczym i spowodować korozję miedzianych elementów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/gasić wszystkie nieosłonięte płomienie. W przypadku stwierdzenia wycieku czynnika chłodniczego, który wymaga lutowania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od miejsca wycieku. Następnie przedmuchuje się układ azotem beztlenowym (OFN) zarówno przed, jak i w trakcie procesu lutowania. Usunięcie i ewakuacja W przypadku włamywania się do obiegu czynnika chłodniczego w celu dokonania naprawy - lub w jakimkolwiek innym celu - należy stosować konwencjonalne procedury. Ważne jest jednak, aby przestrzegać najlepszych praktyk, ponieważ w grę wchodzi łatwopalność. Należy przestrzegać następującej procedury: - usunąć czynnik chłodniczy; - oczyścić obwód gazem obojętnym; - ewakuować się; - ponownie przedmuchać gazem obojętnym; - otworzyć obwód poprzez przecięcie lub zlutowanie. Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli do odzysku. Układ należy "przepłukać" za pomocą OFN, aby zapewnić bezpieczeństwo urządzenia. Proces ten może wymagać kilkukrotnego powtórzenia. Do tego zadania nie wolno używać sprężonego powietrza ani tlenu. Płukanie należy wykonać poprzez przerwanie próżni w układzie za pomocą OFN i dalsze napełnianie do momentu osiągnięcia ciśnienia roboczego, następnie odpowietrzenie do atmosfery, a na koniec ściągnięcie do próżni. Proces ten należy powtarzać do momentu, gdy w układzie nie będzie już czynnika chłodniczego. Po zużyciu ostatniego ładunku OFN, układ należy odpowietrzyć do ciśnienia atmosferycznego, aby umożliwić pracę. Czynność ta jest bezwzględnie konieczna, jeżeli na rurociągach ma być przeprowadzony proces lutowania. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnych źródeł zapłonu i że jest dostępna wentylacja. Procedury ładowania Oprócz konwencjonalnych procedur ładowania należy przestrzegać następujących wymagań. - Należy dopilnować, aby podczas używania urządzeń do ładowania nie doszło do zanieczyszczenia różnych czynników chłodniczych. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego. - Butle powinny być przechowywane w pozycji pionowej. - Przed rozpoczęciem ładowania układu chłodniczego czynnikiem chłodniczym należy upewnić się, że układ chłodniczy jest uziemiony. - Oznacz system po zakończeniu ładowania (jeśli jeszcze nie). - Należy zachować szczególną ostrożność, aby nie przepełnić układu chłodniczego. Przed ponownym napełnieniem układu należy przeprowadzić próbę ciśnieniową z OFN. Po zakończeniu ładowania, ale przed oddaniem do użytku, układ należy poddać próbie szczelności. Kolejną próbę szczelności należy przeprowadzić przed opuszczeniem terenu budowy. Likwidacja Przed wykonaniem tej procedury konieczne jest, aby technik był całkowicie zaznajomiony z urządzeniem i wszystkimi jego szczegółami. Zaleca się stosowanie dobrej praktyki, aby wszystkie czynniki chłodnicze były odzyskiwane w sposób bezpieczny. Przed wykonaniem zadania należy pobrać próbkę oleju i czynnika chłodniczego, na wypadek gdyby przed ponownym użyciem odzyskanego czynnika chłodniczego konieczna była analiza. Przed rozpoczęciem zadania należy zapewnić dostęp do zasilania elektrycznego. a) Zapoznać się ze sprzętem i jego działaniem. b) Odizolować elektrycznie system. c) Przed przystąpieniem do procedury upewnij się, że: - w razie potrzeby dostępne są mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym; - wszystkie środki ochrony osobistej są dostępne i prawidłowo stosowane; - proces odzyskiwania jest przez cały czas nadzorowany przez kompetentną osobę; - urządzenia do odzysku i butle spełniają odpowiednie normy. d) Jeśli to możliwe, przepompować układ chłodzenia. e) Jeśli próżnia nie jest możliwa, wykonać rozdzielacz, aby można było usunąć czynnik chłodniczy z różnych części układu.

) Upewnić się, że butla znajduje się na wadze przed rozpoczęciem odzyskiwania. g) Uruchomić maszynę do odzysku i obsługiwać zgodnie z instrukcją producenta. h) Nie przepełniać butli. (Nie więcej niż 80 % objętości ładunku płynnego).

) Nie należy przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.

) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnij się, że butle i sprzęt zostały niezwłocznie usunięte z miejsca zdarzenia, a wszystkie zawory odcinające na sprzęcie zostały zamknięte. k) Odzyskany czynnik chłodniczy nie może być ładowany do innego układu chłodniczego, chyba że został on oczyszczony i sprawdzony. Etykietowanie Urządzenie powinno być opatrzone etykietą informującą, że zostało wycofane z eksploatacji i opróżnione z czynnika chłodniczego. Etykieta powinna być opatrzona datą i podpisem. Na urządzeniach należy umieścić etykiety informujące, że zawierają one palny czynnik chłodniczy. Odzyskiwanie Podczas usuwania czynnika chłodniczego z układu, zarówno w celu jego serwisowania, jak i wycofania z eksploatacji, zaleca się stosowanie dobrych praktyk, aby wszystkie czynniki chłodnicze były usuwane w sposób bezpieczny. Podczas przelewania czynnika chłodniczego do butli należy upewnić się, że stosowane są wyłącznie odpowiednie butle do odzysku czynnika chłodniczego. Należy upewnić się, że dostępna jest odpowiednia liczba butli do przechowywania całkowitego ładunku układu. Wszystkie używane butle są przeznaczone do odzysku czynnika chłodniczego i oznaczone dla tego czynnika (tj. specjalne butle do odzysku czynnika chłodniczego). Butle powinny być wyposażone w nadciśnieniowy zawór bezpieczeństwa i powiązane zawory odcinające w dobrym stanie technicznym. Puste butle do odzysku są opróżniane i, jeśli to możliwe, chłodzone przed rozpoczęciem odzysku. Urządzenia do odzysku powinny być sprawne i wyposażone w zestaw instrukcji dotyczących posiadanego sprzętu oraz powinny być przystosowane do odzysku palnych czynników chłodniczych. Ponadto dostępny jest zestaw skalibrowanych wag, które są w dobrym stanie technicznym. Węże powinny być kompletne z nieszczelnymi złączami rozłącznymi i w dobrym stanie. Przed użyciem urządzenia do odzysku należy sprawdzić, czy jest ono w zadowalającym stanie technicznym, czy było odpowiednio konserwowane oraz czy wszelkie związane z nim elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić dostawcy czynnika chłodniczego w odpowiedniej butli do odzysku oraz sporządzić odpowiednią Kartę przekazania odpadu. Nie mieszać czynników chłodniczych w jednostkach do odzysku, a zwłaszcza w butlach. Jeśli sprężarki lub oleje sprężarkowe mają zostać usunięte, należy upewnić się, że zostały one opróżnione do dopuszczalnego poziomu, aby mieć pewność, że palny czynnik chłodniczy nie pozostanie w środku. Proces ewakuacji należy przeprowadzić przed zwróceniem sprężarki do dostawców. W celu przyspieszenia tego procesu należy stosować wyłącznie elektryczne ogrzewanie korpusu sprężarki. W przypadku spuszczania oleju z układu należy to robić w sposób bezpieczny.

MONTAŻ LISTA KONTROLNA Aby sprawdzić części znajdujące się w pudełku, należy zapoznać się z listą części zamieszczoną w niniejszej instrukcji. Należy sprawdzić, czy elementy wyposażenia odpowiadają modelowi, który zamierzali Państwo zakupić. W przypadku stwierdzenia uszkodzenia lub braku części w momencie zakupu, odwiedź naszą stronę internetową bestwaycorp.com/support.

WYBRAĆ WŁAŚCIWĄ LOKALIZACJĘ

Podgrzewacz basenowy będzie działał prawidłowo w każdej lokalizacji pod następującymi warunkami: - Grzejnik basenowy musi być umieszczony w odległości 2m od basenu i 1m od wszelkich obiektów. - Podgrzewacz basenowy należy zawsze trzymać w pozycji pionowej. Jeśli urządzenie było trzymane w innej pozycji, w celu ustabilizowania ciekłego gazu wewnątrz systemu, należy odczekać co najmniej 24 godziny przed rozpoczęciem użytkowania. - Nigdy nie instalować urządzenia w pobliżu krzewów, które mogłyby zablokować wlot powietrza. Takie miejsca utrudniają stały dopływ świeżego powietrza, co powoduje zmniejszenie wydajności i ewentualnie uniemożliwia uzyskanie wystarczającej ilości ciepła. - Podgrzewacz basenowy posiada wentylator do wydalania zimnego powietrza. Upewnij się, że nagrzewnica jest ustawiona tak, aby zimne powietrze nie szło w kierunku basenu. - Grzejnik basenowy należy umieścić w pobliżu punktu spustowego. Powietrze zasysane do podgrzewacza basenowego jest silnie schładzane przez operację podgrzewania wody basenowej, co może powodować kondensację na parowniku. Ilość skroplin może wynosić nawet kilka litrów na godzinę przy wysokiej wilgotności względnej. Jest to czasem mylnie traktowane jako wyciek wody. Podgrzewacz basenowy zawiera czynnik chłodniczy. Ponieważ jest to substancja szkodliwa, czynnik chłodniczy musi zostać zutylizowany w odpowiedni sposób w zatwierdzonym do tego celu punkcie zbiórki. UTYLIZACJA Znaczenie symbolu przekreślonego śmietnika na kółkach: Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Sprzęt elektryczny i elektroniczny zawiera substancje, które w przypadku braku właściwego recyklingu mogą być groźne dla ludzkiego zdrowia i środowiska. Zużyty produkt oddaj do miejsca zajmującego się recyklingiem. Skontaktuj się z lokalnymi władzami lub sprzedawcą w celu uzyskania porady na temat recyklingu.86 INSTALACJA Podczas montażu należy postępować zgodnie z instrukcjami zawartymi w niniejszej instrukcji. Rysunki w części montażowej mają charakter poglądowy i mogą nie odzwierciedlać rzeczywistego produktu. Nie w skali.

ZALECENIA PODCZAS INSTALACJI

- Aby ogrzać wodę w basenie, pompa filtra musi być uruchomiona, aby woda krążyła przez podgrzewacz basenowy. Nie uruchomi się, jeśli woda nie będzie krążyć. - Jeśli w systemie zainstalowany jest chlorator lub inne urządzenie wytwarzające środki chemiczne, należy je zainstalować po podgrzewaczu basenu. Pozwoli to uniknąć wysokiego poziomu chemikaliów, które mogą uszkodzić metalową część podgrzewacza basenowego. - Przed podłączeniem urządzenia należy sprawdzić, czy napięcie zasilania odpowiada napięciu roboczemu podgrzewacza basenowego. - Podczas podłączania wtyczki do gniazdka ściennego należy upewnić się, że wtyczka jest zabezpieczona. Jeśli wtyczka nie jest zabezpieczona, może to spowodować porażenie prądem, przegrzanie lub pożar. - Nigdy nie należy wyciągać wtyczki zasilania podczas pracy urządzenia. W przeciwnym razie może to spowodować porażenie prądem lub pożar z powodu przegrzania. - Zacisk wyrównania potencjałów pompy ciepła Zaleca się, aby wykwalifikowany elektryk podłączył pompę ciepła do ekwipotencjalnego zacisku wyrównawczego, używając co najmniej 2,5 mm

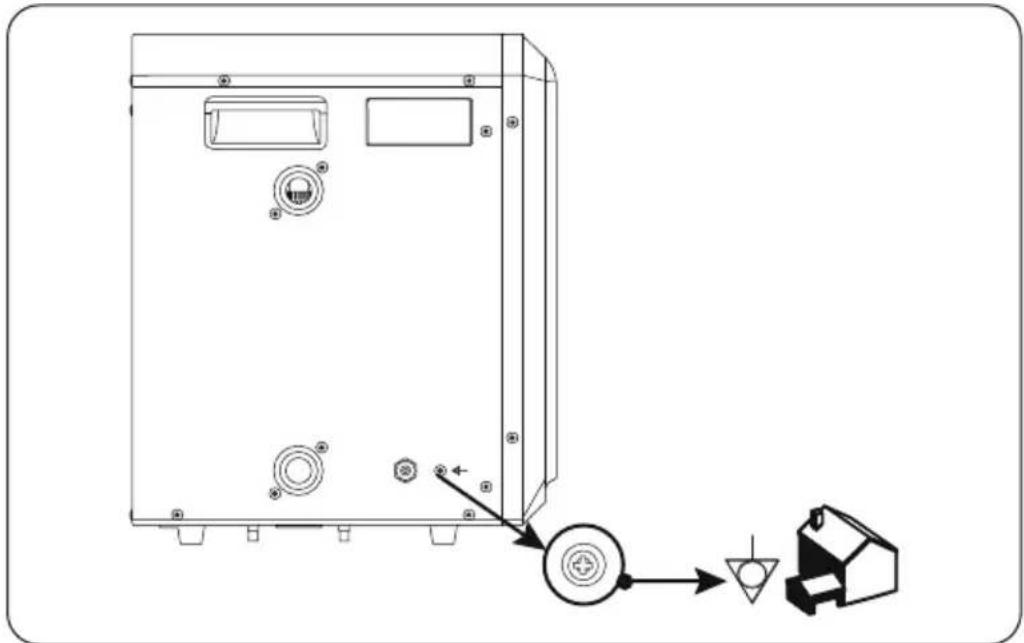

litego przewodu miedzianego.

KORZYSTANIE Z OGRZEWANIA BASENU

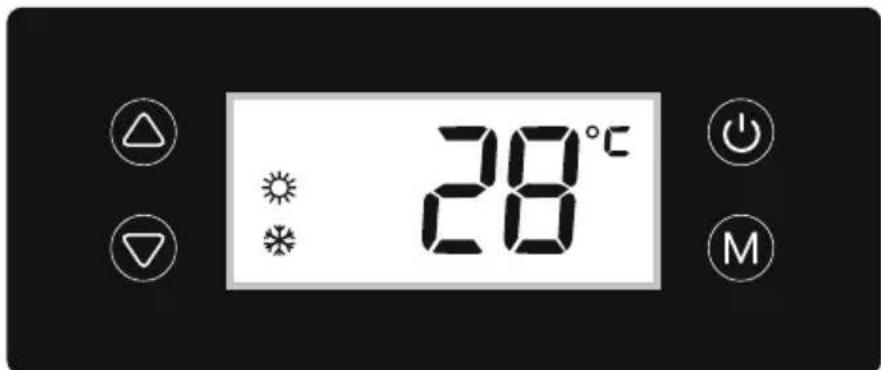

- Włączyć pompę filtracyjną. Sprawdź, czy nie ma przecieków i czy woda płynie z i do basenu. - Podłącz zasilanie do pompy ciepła i naciśnij przycisk On/Off na panelu sterowania. Urządzenie uruchomi się. - Po pierwszym włączeniu podgrzewacz basenowy sprawdzi przepływ wody w ciągu 30 sekund, a następnie rozpocznie pracę, jeśli przepływ wody jest w porządku. - Pompa ciepła ma wbudowane, 3-minutowe opóźnienie rozruchu w celu ochrony obwodów i uniknięcia nadmiernego zużycia styków. Urządzenie uruchomi się ponownie automatycznie po upływie tego czasu opóźnienia. - Po kilku minutach sprawdź, czy powietrze wydmuchiwane z urządzenia jest chłodniejsze. - Podczas wyłączania pompy filtracyjnej, urządzenie powinno również wyłączyć się automatycznie. - W zależności od początkowej temperatury wody w basenie i temperatury powietrza, ogrzanie wody do pożądanej temperatury może zająć trochę czasu. Dobra pokrywa basenowa może znacznie skrócić ten czas.87 Gdy podgrzewacz basenowy pracuje lub jest w trybie gotowości, na wyświetlaczu pojawia się temperatura wlotu wody. DIODA GRZANIE: Ikona świeci się, gdy pracuje podgrzewacz basenowy DIODA ODSZRANIANIA: Ikona miga, gdy podgrzewacz basenowy jest odszraniany PRZYCISK ON/OFF: Naciśnij ten przycisk, aby włączyć pompę ciepła. Wyświetlacz LED pokaże temperaturę nastawy wody przez 3s, następnie pokaże rzeczywistą temperaturę wody. Naciśnij przycisk ponownie, aby wyłączyć Pool Heater, na wyświetlaczu pojawi się 'OFF'. PRZYCISK REGULACJI TEMPERATURY: Naciskając strzałki ustaw żądaną temperaturę wody. Temperatura na wyświetlaczu będzie migać po ustawieniu żądanej temperatury, a dane zostaną zapisane po 3 sekundach. Zakres regulacji temperatury wynosi 15°C-40°C. CELSIUS/FAHRENHEIT TOGGLE: Przytrzymaj przez 3 sekundy, aby przełączyć Celsjusza (°C) i Fahrenheita (°F). Szybkość podgrzewania wody może się zmienić w poniższych warunkach: 1. Jeśli konserwacja systemu filtrującego nie jest wykonywana zgodnie z instrukcją zamieszczoną w podręczniku dla właścicieli, a przepływ jest zmniejszony. 2. Jeśli pokrywa nie znajduje się na swoim miejscu. Zawsze należy mieć założoną pokrywę basenu, gdy podgrzewacz basenu jest używany.

3. W warunkach wietrznych szybkość ogrzewania zostanie zmniejszona.

4. Nie należy używać podgrzewacza basenowego w warunkach deszczowych, ponieważ nie będzie on w stanie ogrzać temperatury wody. Temperatura wody badana za pomocą zewnętrznego termometru może różnić się od temperatury wyświetlanej na panelu nawet o około 2°C(35,6°F). Podgrzewacz basenowy został przetestowany w ograniczonych warunkach przy temperaturze otoczenia. 43°C (Dry bulb) i 26°C (Wet bulb) Pojemność wody w basenie Temperatura otoczenia Maksymalna temperatura wody

• Dane ogólne Objętość przepływu wody (m³/h) Zalecana wielkość puli m³ Przyłącze wody (mm) Wymiennik ciepła Kierunek przepływu powietrza Robocza temperatura otoczenia Szybkość ogrzewania Ustawianie zakresu temperatury wody Rodzaje i parametry bezpieczników Maksymalne i minimalne ciśnienie wody Zakres temperatury wody roboczej ≥2.0 ≤30 32 lub 38 Tytan Poziomo 12~43 1°C do 3°C / 24 godziny 15~40 T, 250 V, 3, 15 A Max: 1MPa；Min: 0.01MPa 5~4088 MAINTENANCE UWAGA: Przed rozpoczęciem konserwacji należy upewnić się, że podgrzewacz basenowy jest odłączony od zasilania, aby uniknąć ryzyka obrażeń lub śmierci. - Proszę regularnie sprawdzać system filtracji. Piasek i wkład filtra muszą być utrzymywane w czystości, a powietrze musi być wyeliminowane, aby uniknąć niskiego przepływu wody, co może uszkodzić podgrzewacz basenowy i zmniejszyć wydajność. - Jeśli podgrzewacz basenowy nie jest używany przez dłuższy czas (szczególnie w sezonie zimowym), cała woda wewnątrz musi zostać odprowadzona. DEMONTAŻ

OPRÓŻNIANIE Aby opróżnić podgrzewacz basenowy, należy zapoznać się z instrukcjami znajdującymi się wewnątrz instrukcji. Rysunki w ulotce montażowej służą wyłącznie celom ilustracyjnym. Mogą nie odzwierciedlać rzeczywistego produktu. Nie w skali. WARUNKI GWARANCJI Informacje dotyczące warunków gwarancji można znaleźć na naszej stronie internetowej: www.bestwaycorp.com SKLEP Usunąć wszystkie akcesoria; upewnić się, że wszystkie są czyste i suche przed przechowywaniem. Jeśli wszystkie części nie są całkowicie suche, może powstać pleśń. Zalecamy zdejmowanie podgrzewacza, gdy temperatura otoczenia jest niższa niż 10

Przechowywać podgrzewacz basenowy w suchym miejscu o umiarkowanej temperaturze między 10

Przechowywać z dala od źródeł ciepła i źródeł ognia oraz magazynów materiałów łatwopalnych i wybuchowych.

Awaria Uzasadnienie RozwiązanieKod Awaria czujnika temperatury wody Czujnik temperatury wody nie działa prawidłowo. Aby uzyskać pomoc, należy odwiedzić sekcję wsparcia na naszej stronie internetowej www.bestwaycorp.com.

Za niski lub za wysoki temperatura otoczenia ochrona

1. Temperatura otoczenia jest poza zakresem

roboczym: poniżej 12

2. Zabezpieczenie przed temperaturą

otoczenia nie działa prawidłowo.

1. Odczekać, aż temperatura otoczenia odzyska zakres

2. Aby uzyskać pomoc, należy odwiedzić stronę sekcja

wsparcia na naszej stronie internetowej www.bestwaycorp.com.

Czujnik przepływu wody nie wykrywa przepływu wody.

1. Niewystarczający lub brak przepływu wody.

2. Czujnik przepływu wody nie działa

1. Sprawdź, czy system filtracji działa.

2. Aby uzyskać pomoc, należy odwiedzić sekcję pomocy technicznej

na naszej stronie internetowej www.bestwaycorp.com.

Awaria czujnika temperatury otoczenia Czujnik temperatury otoczenia nie działa prawidłowo. Aby uzyskać pomoc, należy odwiedzić sekcję wsparcia na naszej stronie internetowej www.bestwaycorp.com

Awaria czujnika temperatury rurociągu Temperatura rurociągów nie działa prawidłowo. Aby uzyskać pomoc, należy odwiedzić sekcję wsparcia na naszej stronie internetowej www.bestwaycorp.com

CZYSTOŚĆNieprawidłowe czyszczenie może doprowadzić do uszkodzenia urządzenia.Czyszczenie pompy ciepła• Przed przystąpieniem do czyszczenia należy odciąć zasilanie.• Nie należy stosować żadnych agresywnych środków czyszczących.

• Nie należy używać żadnych ostrych lub metalowych przedmiotów, takich jak noże, twarde szpachle itp.
• Nie używać żadnych szczotek do czyszczenia• Nie używać myjek wysokociśnieniowych.• Obudowę i kratkę wentylacyjną należy dokładnie wyczyścić lekko wilgotną szmatką.• Osusz pompę ciepła suchą szmatką SERWIS UsterkiUzasadnienie RozwiązanieObserwacjaGrzałka basenowa nie działaOgrzewanie basenuefektWyciek wodyWyświetlacz LED wyłączony.Wyświetlacz LED jest włączony, a onpokazuje wodętemperaturaWoda na podłodze, gdy nie działa podgrzewacz basenowy.Brak zasilania.Wyciek wody.1. Temperatura wody osiąga wartość nastawy.2. Właśnie uruchomił się podgrzewacz basenowy.Sprawdź, czy w gniazdku ściennym, do którego podłączony jest podgrzewacz basenowy, jest prąd.1. Sprawdzić ustawienie temperatury wody.2. Grzejnik basenowy posiada wbudowane, 3-minutowe opóźnienie rozruchu w celu ochrony obwodów i uniknięcia nadmiernego zużycia styków. Sprawdzić połączenie z wężami unt ight, poluzować i umieścić uszczelkę na swoim miejscu.2. Aby uzyskać pomoc, należy odwiedzić stronę sekcja wsparcia na naszej stronie internetowej www.bestwaycorp.com.1. Dioda LED świeci i pokazuje temperaturę wody, nie wyświetla się kod błędu.2. Powietrze z dmuchawy nie jest zimne.1. Słaba wentylacja w miejscu instalacji.2. System grzewczy ulega awarii i łopatki wentylatora nie pracują.1. Sprawdź lokalizację jednostki pompy ciepła i wyeliminuj wszystkie przeszkody, aby zapewnić dobrą wentylację powietrza.2. Aby uzyskać pomoc, należy odwiedzić stronę sekcja wsparcia na naszej stronie internetowej www.bestwaycorp.com.KOD KOLORÓW PRZEWODÓWBL WHNIEBIESKI BIAŁYBR RDBROWNCZERWONYGN BKZIELONY BLACK Y GR WFS Przełącznik przepływu wodyCzujnik temperatury wody wlotowejCzujnik temperatury otoczeniaCzujnik temperatury cewki Wentylator silnika COMP SprężarkaŻÓŁTY GRAYZASILANIE220~240V/1/50Hz
