BRUKSANVISNING RB38A7B5C12 SAMSUNG

Serviceanvisningar for användare

1. Information om var du kan kopa reservdeler finns pa http://samsung.com
2. Besök sidan für köp av reservdalar och skriv in produits modellkod for att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produits.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster påprodukten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den har bruksanvisningen nar du bestaller reservdelen.
5. De enda delar som användaren kan bytas själv ar handtag, (endast på vissa modeller), packningar, lador och gangjärn.

OBS!

After reparation som genomförs av en iche-auktoriserad tjänsteleverantor erer av agaren samt after icke-professionell reparation avprodukten tar Samsung inget ansvar for eventuella produktskador, personskador erler andra produktssakerhetsproblem som orsakats av ett forsok att reparera Produkten som inte noga foljer dessa reparations- och underhällsanvisningar. Eventuella produktskador som uppstar till foljd av att nagon annan an en tjänsteleverantor som certifierats av Samsung forsokt reparera Produkten tacks inte av garantin.

VAR FORSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den har manualen. Kontrollera att du valjer ratt articel.
• Var mycket forsiktig när du byter ut gangjärnen, eftersom detta innebar att dörren tas loss.
• Använd alltid skyddshandskarNDAR du genomfor reparationer.

Svenska

Det faktiska utseendet och medfoljande delar till kylskapet kan skilja sig at beroende pa modell och land.

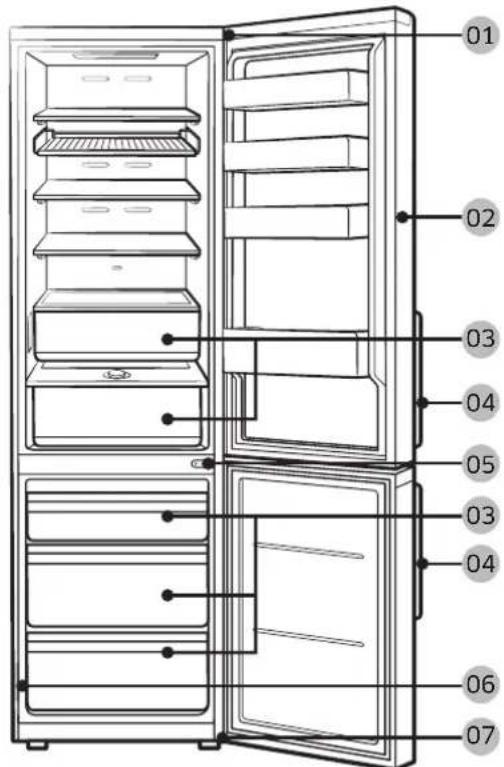

01 Övre gangjärn 02 Packning
03 Lada 04 Handtag (endast pa tillampliga modeller)
05 Mittengängjärn 06 Streckkodsetikett
07 Nedre gängjärn

Svenska

Byta ut handtag

Sā hār ser modellnamnet ut: RB386, RB382*, RL38*6, RB3L2*, RB36*6, RB362*, RL36*6, RL362*, RB34*6, RB342*, RL34*6, RL342****

Asteriskerna ersaatts av olika tecken beroende pa modellen.

Asteriskerna i modellkoden indikerar en modellvariant och kan ersattas av (0-9) eller (A-Z) i modellkoden.

VAR FÖRSIKTIG

• Var försiktig sä att du inte repar dörren när du byter ut handtaget.
  Tryck ordentigt i handtagen vid stoden. Kontrollera att det inte finns nagot glapp mellan stoden och dörren.
• Dra at skruvarna hart nár du satter fast handtaget.
• Kontrollera att handtaget sitter fast ordentlich innan du anvander Produkten.

Verktyg som behovs (bifogas ej)

Förfarandet gäller für bäde kylskäpet och frysen.

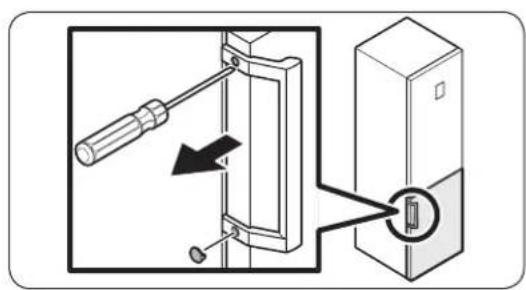

1. Använd en spärmejsel für att ta bort skruvlocken.

2. Ta loss handtagen och satt tillbaka skruvlocken på skruvhålen.

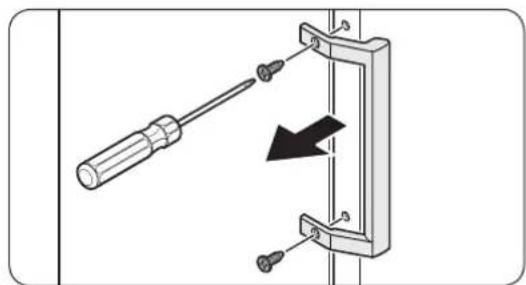

3. Använd en Phillips-skruvmejsel für att ta bort skruvarna och ta loss handtaget.

OBS!

Anvand de hare skruvarna for att satta fast handtaget pa andra sidan.

1. Detnya handtaget monteras i motsatt ordningsfoljd till nermonteringen.

Svenska

Byta ut packningar

VAR FORSIKTIG

Tryck fast packningen ordentigt. Annars finns det risk for att det lacker kalluft ur kylskapet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Satta in packningen

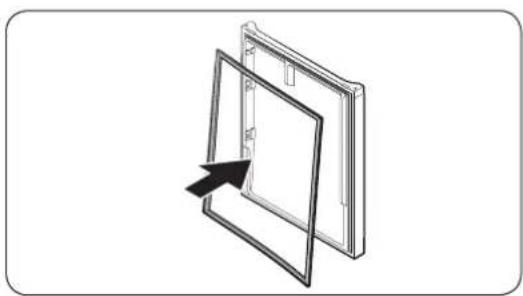

Tryck in en ny packning i kylskapsdörren. Kontrollera att det inte finns nagot glapp mellan den nya packningen och dörren.

Byta ut Iador

VAR FÖRSIKTIG

Kontrollera att ladan ar helt inskjuten i skenan vid montering.

Ta ut ladan

Lyft forsiktigt upp ladan framifr an och dra ut den.

Satta tillbaka lador

Ladorna sats tillbaka i steg med motsatt ordningsfoljd till hur de togs ut.

Svenska

Byta ut gängjärn

For att byta ut gängjärnen maste du forst ta bort dorren.

VAR FORSIKTIG

• Var mycket fösiktig när du tar loss dorrarna, eftersom de ar tunga.
  Laggett mjukt underlag,till exempel en kartong,pa golvet innan du staller dorren pa den och byter ut gangjarnet,sa att dorren inte repas.
• Eftersom gängjärnen ska hanteras fösiktigt och det kravs två erler flera personer for att byta ut dem rekommenderar vi att du tillkallar professionell teknik servicepersonal.
• Om du tar bort gängjärnet utan att hälla i dörren kan dörren falla och orsaka skada.
• Se till att gängjärnsaxeln sitter sakert på gängjärnet.
• Kontrollera att gängjärnet sitter ordentligt fast vid själva kylskapet.
• Se till att kabelkontakterna ar korrekt anslutna.
• Var forsiktig sa att du inte skadar kablarna när du monterar det övre holjet.

VARNING

• Minst två personer behöver samarbeta for att luta/lägga ned kylskapet.
• Koppla bort strömsladden innan du vänder dörarna.

Verktyg som behövs (bifogas ej)

Phillips-skruvmejsel Sparmejeel 11 mm skruvnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel

Svenska

Vanda dörren

OBS!

För modeller som har handtag skä du vända handtagen Först. (Mer information finns i avsnittet "Byta ut handtag (på modeller med langt handtag)".

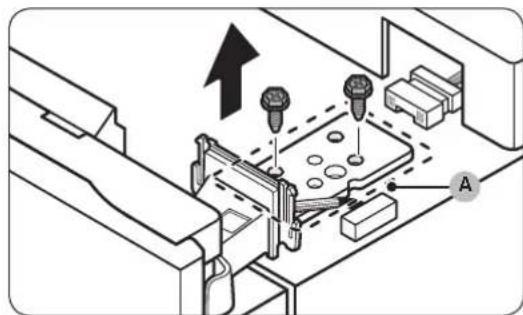

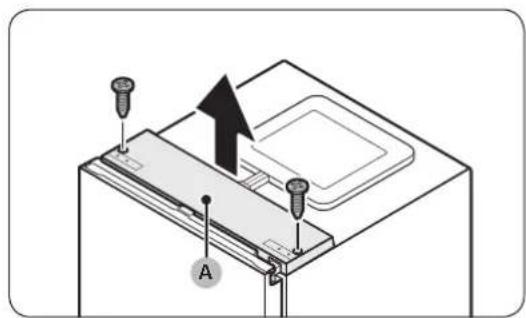

1. Se till att kyldorren ar stangd och anvand sedan en Phillips-skruvmejsel for att ta bort skruvarna som fixerar det övre holjet (A).

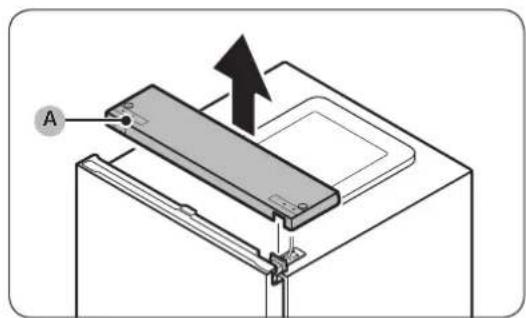

2. Lyft forsiktigt av det övre holjet (A) och placera det ovanpå kylskapet.

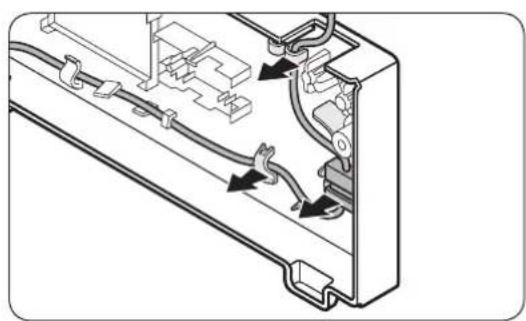

3. Var forsiktig nár du lyfter det övre höljet (A). En kabel ar dragen under den.

4. Ta bort kabeln och kabelkontakten som ar placerade pa hallaren under det ovre skyddet.

5. Det hare steget kanske inte ar tillampligt for alla modeller.

VAR FÖRSIKTIG

Dra inte for hart kontakterna.

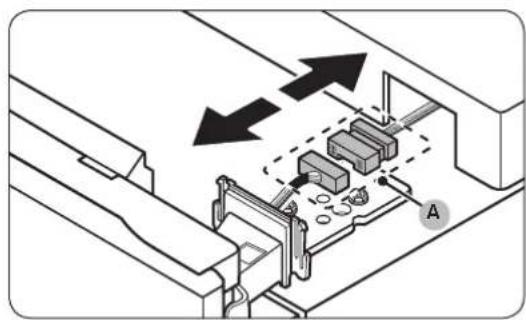

1. Koppla bort kabelkontakten (A).

2. Det hare steget kanske inte ar tillampligt for alla modeller.

Svenska

1. Anvand en hylsnyckel (8 mm) for att ta bort skruvarna i det övre gangjärnet (A).

VAR FORSIKTIG

Hãll hãrt i dōrren medan du avlçagsnar skruvarna for att forhindra att kylskápsdörren faller av.

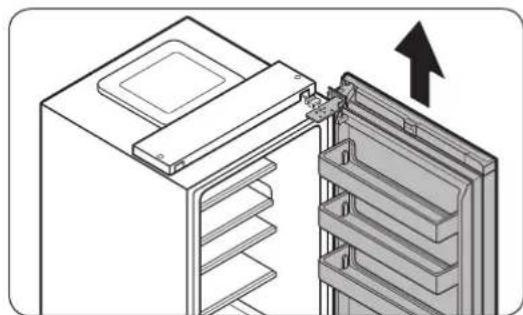

1. Öppna kylskapsdörren och lyft sedan dörren for att ta av den frän mittengängjärnet. Förvara dörren pa en saker plats.

VAR FORSIKTIG

Dörren ar tung. För att forhindra person- ellersakskada, var forsiktig nar du avlågsnar dörren.

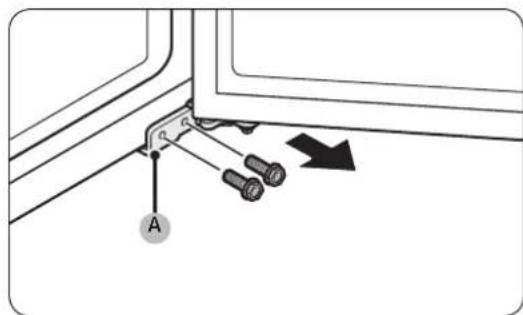

1. Oppna frysdörren och använd sedan en hylsnyckel (8 mm) for att ta bort skruvarna i det nedre gängjärnet (A).

Svenska

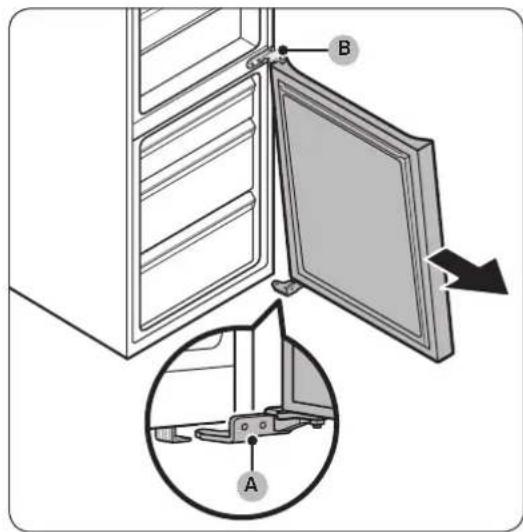

1. När frysdörren fortfarande sitter i det nedre gängjärnet (A) kan du försiktigt dra det nedre gängjärnet (A) for att avlågsna det fran hällaren langst ned i kylskapet. När du har tagit bort det nedre gängjärnet (A) fran hällaren kan du avlågsna det fran frysdörren och sedan dra ned frysdörren for att lossa den fran mittengängjärnet (B).

VAR FÖRSIKTIG

For att forhindra att frysdorren faller sca du halla i frysdorren ordentligt tills du har avlagsnat den helt fran mittengangjarnet (B).

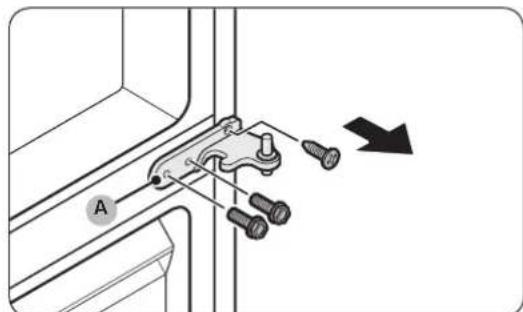

1. Använd en Phillips-skruvmejsel och hylsnyckel (10 mm) for atta bort skruvarna i mittengängjärnet (A).
2. Montera dörren i motsatt ordningsfoljd till nedmonteringen nar du har bytt ut det övre, mitten- och det nedre gängjärnet.

VAR FÖRSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
• Var forsiktig sa att du inte skadar kablarna nr du monterar det övre holjet

Svenska

Brugervejledning

Utskiftning av handtak

Modellnavnet ser sik ut: RB386, RB382*, RL38*6, RB3L2*, RB36*6, RB362*, RL36*6, RL362*, RB34*6, RB342*, RL34*6, RL342****

Verktoy som kreves (medfolger icke)

Stjerneskrutrekker En flat skrutrekker
