MANUALE UTENTE RB38A7B5C12 SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

3. É possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in quello manuale.

5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professioni del prodotto, Samsung non potrè essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persona o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sare coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel siteo può differire da quello riportato in quello manuale. Accertarsi di selezionare il ricambio corretto.
  La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero sono variare in base al modello ed al paese di acquire.

01 Cerniera superiore 02 Guarnizione
03 Cassetto
05 Cerniera centrale 06 Etichetta con codice a barre
07 Cerniera inferiore

Italiano

Maniglia di ricambio

Il nome del modello ha esta forma: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Il valore degli asterischi più variare in basso al modello.

Gli asterischi nel codice dei modelli indicano una variente ed i caratteri o numero sostitutivi possono essere (0-9) oppure (A-Z) nel codice del modello.

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce (+) Cacciavite piatto (-)

Per staccare le maniglie

NOTA

Questa procedura si applica sua ai comparti del frigo sia a quelli del freezer.

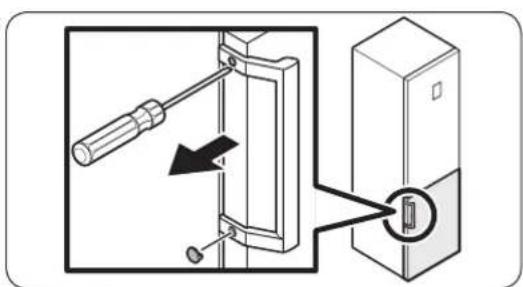

1. Per rimuovere il coperchio delle viti usare un cacciavite a lama piatta.

2. Una volta staccata la maniglia, fissare nuovamente i coperchi delle viti sui fori delle viti

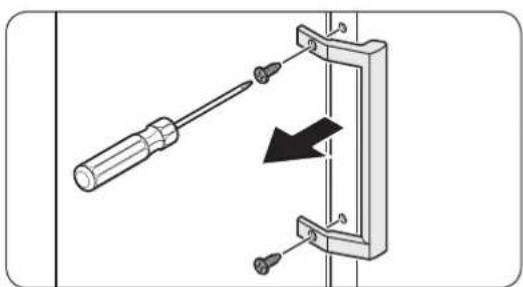

3. Per rimuovere le viti e staccare la maniglia usare un cacciavite a croce.

NOTA

Usare queste viti per fissare la maniglia sul lato opposto.

1. Montare la nuova maniglia seguendo la procedura di smontaggio in ordine inverso

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

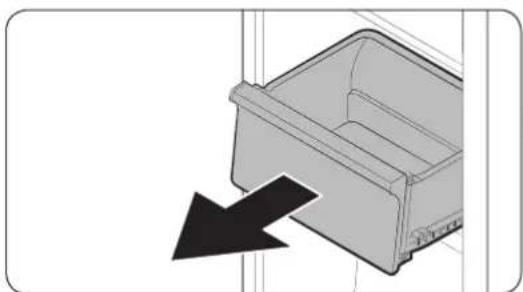

Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostuire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più personne, si consiglia di chiamare un servizio di assistenza professionale.
  Rimuvendo la cerniera perché trattenera la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZAA

L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due personne.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce (+) Cacciavite piatto (-) Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a bussola da 8 mm Chiave inglese da 10 mm

Italiano

Inversione della porta

NOTA

Per i modelli dotati di maniglie, invertire prima le maniglie (per ulteriori informazioni, consultare la sezione "Maniglia di ricambio (per i modelli con la maniglia a barra)").

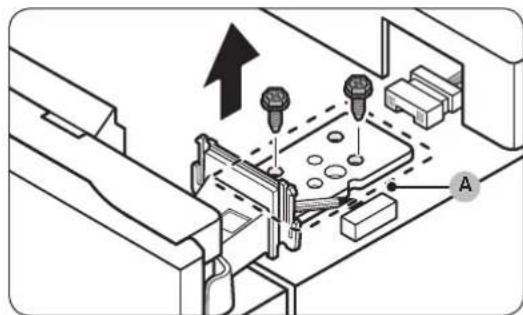

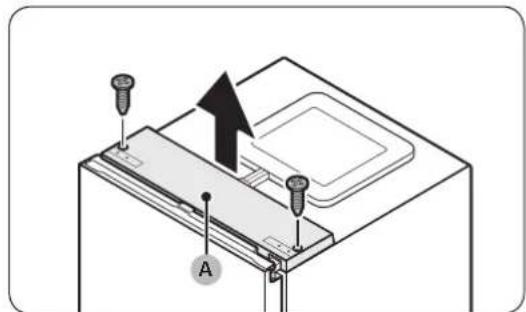

1. A porta chiusa, usare un cacciavite a croce per rimuovere le viti dal coperchio superiore (A).

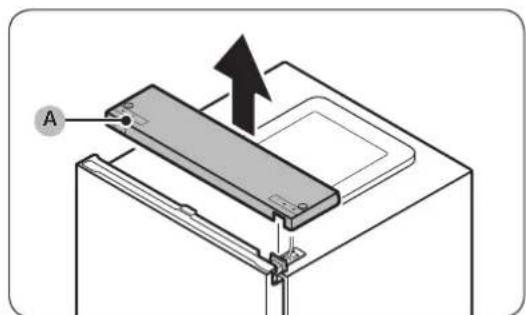

1. Sollevare delicatamente il coperchio superiore (A) e appoggiarlo sopra il frigorifero.

2. Prestare attenzione nel sollevare il coperchio superiore (A). Al di fatto è presente un cavo.

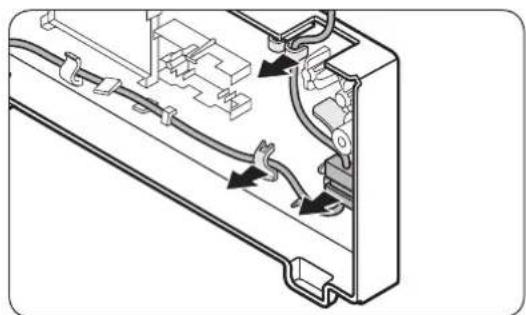

1. Rimuovere il cavo ed il connettore situato sul fermo al di sotto del coperchio.

2. Questo passaggio potrebbe non essere pertinente in alcuni modelli.

ATTENZIONE

Non tirare con forza i connettori.

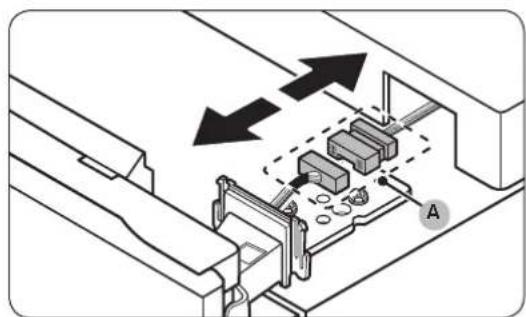

1. Scollegare il connettore del cavo (A).

2. Questo passaggio potrebbe non essere pertinente in alcuni modelli.

Italiano

1. Usando una chiave a bussola (8 mm) rimuovere le viti che fissano la cerniera superiore (A).

ATTENZIONE

Al fine di prevenire una accidentale caduta della porta, trattenerla durante la rimozione delle viti.

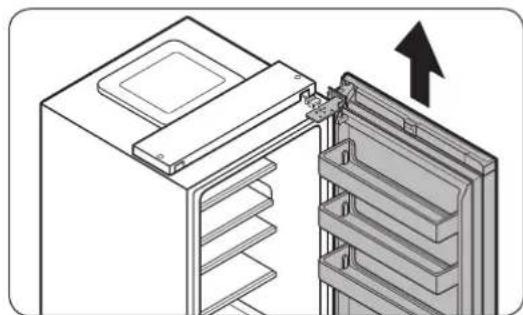

1. Aprire la porta del frigorifero, e sollevarla per estrarla alla cerniera centrale. Conservare la porta con cura.

ATTENZIONE

La porta è pesante. Al fine di prevenir danni o lesioni, prestare attenzione durante la sua rimozione.

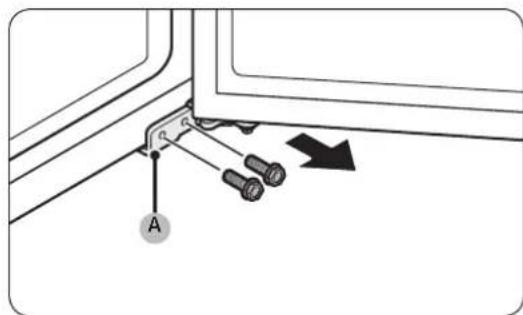

1. Aprire la porta del freezer ed usare una chiave a bussola (8 mm) per rimuovere le viti che fissano la cerniera inferiore (A).

Italiano

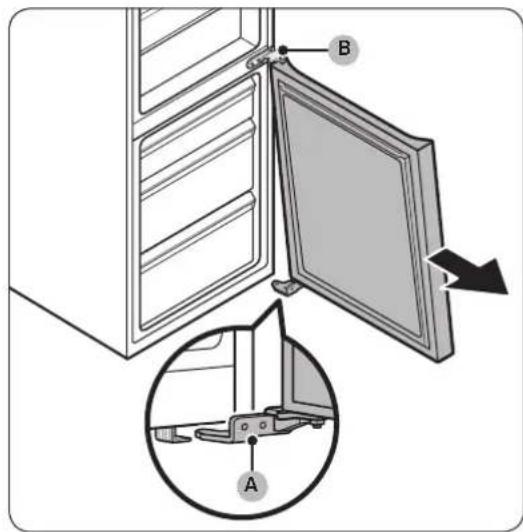

1. Tenendo la porta del freezer appoggiata sulla cerniera inferiore (A), tirare lentamente la cerniera inferiore (A) per estrarla dal fermo posto sul fondo del frigorifero. Una volta rimossa la cerniera inferiore (A) dal fermo, rimuoverla alla porta del freezer, quando tirare la porta del freezer verso il basso per rimuoverla alla cerniera centrale (B).

ATTENZIONE

Al fine di prevenire una accidentale caduta della porta del freezer, trattenerla durante la rimozione alla cerniera centrale (B).

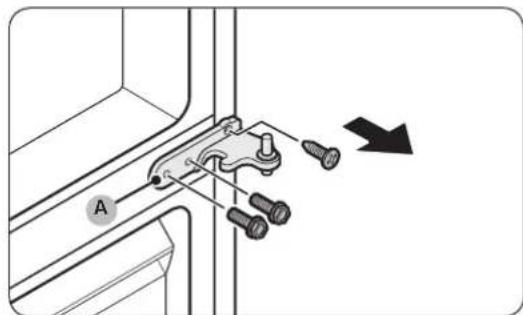

1. Usare un cacciavite a croce ed una chiave a bussola (10 mm) per rimuovere le viti che fissano la cerniera centrale (A).
2. Rimontare seguendo l'ordine opposito dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

Assicurarsi che i connettori siano collegaticorrettamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano

10 mm padrunvoti 8 mm padrunvoti 10 mm mutrivoti
