NAVODILA ZA UPORABO RB38A7B5C12 SAMSUNG

Mirne zvednete predek zauvky a vysunte ji.

Lai iznemtu atvilktni

Uzmanigi paceliet atvilktnes prieksejo dalu un izvelciet to.

Priročnik za uporabniško servisiranje

1. Na spletni strani http://samsung.com lahko preverite, kje lahko kupite nadomestne dele.

2. Obišcite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoće kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.

3. Kodo in razlicico modela lahko preverite na nalepki s crtno kodo, ki se nahaja na spodnji levi strani izdelka.

4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.

5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblascen serviser, v primeru samopopravila ali neprofessionalnegapopravila izdelka druzba Samsung ne odgovarja za poskodbe izdelka, telesne poskodbe ali katero koli drugovarnostno tezavo izdelka, ki je posledica poskusa popravila izdelka, ki ne uposteva natancno teh navodilza popravilo in vzdrrzevanje. Garancija ne krije poskodb izdelka, ki nastanejo zaradi popravila izdelka, ki gopravi oseba, ki ni Samsungov certificiran servisi ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na splétrni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
  Zamenjava tečajev zahteva izjemno previdnost, saj vklučije snemanje vrat.
  Pri popravilih uporabljaje zaichne rokavice.

Slovenscina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glide na model in državo.

01 Zgornji tečaj 02 Tesnilo
03 Predal 04 Rocaja (samo doloceni modeli)
05 Srednji tečaj 06 Nalepka s Črtno kodo
07 Spodnji tečaj

Slovenscina

Zamenjava rocaja

Ime modela je videti takole: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Mesta, označena z zvezdicami, se razlikujejo glede na model.

Zvezdice v kodi modela označujejo razlìčico modela in lahko predstavljajo stevilko (0-9) ali Črko (A-Z) v kodi modela.

PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.
• Ročaja trdno pritisinite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.
• Pri namesčanju ročaja Čvsto privijte vijake.
  Pred uporabo izdelka preverite, ali je rocaj cvrsto pritrjen.

Potrebni pripomocki (niso prilozeni)

Križni Izvijač Plošcati izvijač

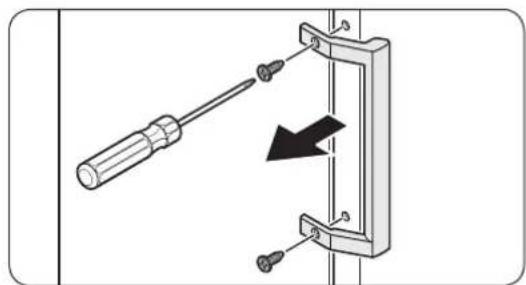

Odstranjevanje ročajev

OPOMBA

Ta postopek velja za hladilnik in zamrzovalnik.

1. S plosćatim izvjacem odstranitePokrovček vijakov.

2. Ko odstranite ročaj,Pokrovčke vijakov ponovno pritrdite na odprtine za vijake.

3. S Phillipsovim izvijačem odvjte vijake in odstranite ročaj.

OPOMBA

S pomocjo teh vijakov privijte ročaj na nasprotni strani.

1. Nov ročaj sestavite v obratnem vrstnem redu od razstavljanja.

Slovenscina

Zamenjavatesnila

PREVIDNO

Poskrbite, da boste tesnilo cvrsto pritrdili. V nasprotnem之初u lahko iz hladilnika uhaja hladen zrak.

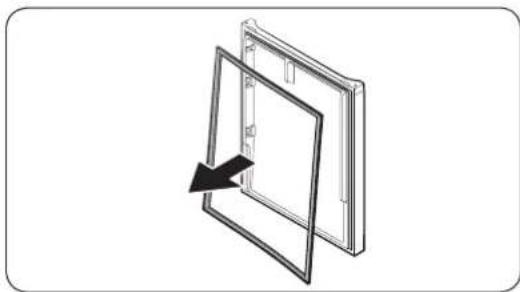

Odstranjevanje tesnila

Odpritvrata in z vrat odstranite tesnilo.

Zamenjata tesnila

Na vrata hladilnika pritrdite novo tesnilo. Prepričajtese, da med novim tesnilom in vrati ni vrželi.

Zamenjavapredala

PREVIDNO

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

Odstranjevanje predala

Previdno dvignite sprendji del predala in ga izvlecite.

Ponovna namestitev predala

Predale ponovno namestite, takdo sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenscina

Zamenjava tečaja

Če Želite zamenjati tečaje, morate njaprej odstraniti vrata.

PREVIDNO

Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata tezka.
- Preden se lotite zamenjave tecajev, na tla namestite mehko blazino, kot je karton, da preprecite nastanek prask na vrtih, ko vrata položite na tla.
- Ker morate s teçaji ravnati previdno in jih morata zamenjati dve ali vecb, priporocamo, daPoklicete profesionalno servisno sluzbo.
- Ce tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poskodbe.
- Prepričajte se, da je gred Čvrsto pritrjena na tečaju.
Prepricajte se, da je tecaj cvrsto pritrjen na omarico.
- Prepričajte se, da so priključki zic ustrezno priključeni.
- Pazite, da pri pritrijevanju zgornjegaPokrova ne poskodujete ziic.

OPOZORILO

• Če Želite hladilnik nagniti/položiti na tla, potrebujete pomoč vsajene dodatne osebe.
• Preden odstranite vrata, izkljucite napajalni kabel.

Potrebni pripomocki (niso prilozeni)

Phillipsov izvija Ploscati izvija KljuC (11 mm)

1. Z nasadnim ključem (8 mm) odstranite vijake, s katerimi je pritrjen zgornji tečaj (A).

PREVIDNO

Padec vrat hladilnika preprecite takto, da vrata med odstranjevanjem vijakov trdno pridržite.

1. Odpritv rata hladilnika in jih nato dvignite, da jih snamete s srednjega tecaja. Vrata shranite na varno mesto.

PREVIDNO

Vrata so težka. Pri odstranjevanju vrat bodite previdni, da preprečite materialno škodo ali telesne poskodbe.

1. Odpritvrata zamrzovalnika in nato z nasadnim kljuem (8 mm) odstranite vijake, s katerimi je pritrien spodnji tecaj (A).

Slovenscina

1. Medtem ko vrata zamrozovalnika visijo na spodnjem tečaju (A), počasi povlacite spodnji tečaj (A), da ga odstranite z držala na dnu hladilnika. Ko spodnji tečaj (A) odstranite iz držala, ga odstranite z vrat zamrozovalnika ter vrata zamrozovalnika povlacite navzdol, da jih odstranite s spodnjega tečaja (B).

PREVIDNO

Padec vrat zamrzovalnika preprecite tak, da vrata med odstranjevamem srednjega tecaja (B) trdno pridržite.

1. S Phillipsovim izvijačem in nasadnim kljucem (10 mm) odstranite vijake, s katerimi je pritrjen srednji tečaj (A).
2. Ko zamenjate zgornji, srednji in/ali spodnji teçaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

• Prepričajte se, da so prikljüčkiŽic ustrezno priključeni.
• Pazite, da pri pristrjevanju zgornjegaPokrova ne poskodujete zic.

Slovenscina
