Produkttyp	Infraröd utomhusvärmare
Märke	Etherma
Modell	Solamagic SMD22000ARCT (D2 2000 W)
Effekt	2000 W
Strömförsörjning	230 V~50 Hz, säkerhetskontakt
IP-klass	IP65 (vatten- och dammtät)
Skyddsklass	I (jordning krävs)
Mått (L x B x H)	Cirka 800 x 150 x 100 mm
Vikt	Cirka 5 kg
Uppvärmningstyp	Infraröd med halogenrör
Antal värmenivåer	3 (33%, 66%, 100%)
Timerfunktion	Ja (automatisk avstängning efter 30, 60 eller 90 minuter)
Fjärrkontroll	Radio 433,92 MHz (manuell sändare FUS6 SOLAMAGIC)
Fjärrkontrollens räckvidd	Cirka 20 m i fri luft
Fjärrkontrollens batteri	CR2032, 3V
Minsta monteringshöjd	1,80 m ovanför golvet
Montering	Hård och brandbeständig yta (vägg eller tak)
Strålens riktning	Vridbar (justerbar horisontellt)
Rengöring	Mjuk och fuktig trasa (utan rengöringsmedel)
Garanti	5 år (12 månader för värmerör, max 5000 timmar)
Användning	Endast utomhus (altan, balkong, etc.)

Vanliga frågor - Solamagic SMD22000ARCT Etherma

Hur installerar jag Solamagic SMD22000ARCT-värmaren?

Monteringen ska utföras av en kvalificerad fackman. Fäst T-fästena med 400 mm mellanrum på en hård, brandbeständig yta på minst 1,80 m höjd. Häng värmaren på adapterkrokarna och dra åt excenterspännaren med en insexnyckel SW5. Följ säkerhetsavstånden som anges i bilagan.

Hur programmerar jag fjärrkontrollen?

Se till att endast den enhet som ska programmeras är påslagen. Tryck kort på en knapp (1-4) på sändaren för att starta programmeringen. LED A blinkar. Tryck igen för att bekräfta. För att lägga till en timer, dubbelklicka på samma knapp (30, 60 eller 90 min). Ett långt tryck avslutar programmeringen.

Vilka effektnivåer finns tillgängliga?

Tre nivåer: 33 %, 66 % och 100 % av nominell effekt (2000 W). Du kan välja dem via fjärrkontrollen (långt tryck) eller via knappen på baksidan av enheten.

Hur rengör jag värmaren?

Koppla bort enheten och låt den svalna. Torka av höljet med en mjuk, fuktig trasa utan rengöringsmedel. Sänk aldrig ner enheten i vatten och spruta inte vatten på den.

Vilka säkerhetsavstånd måste följas?

Håll ett minsta avstånd på 1,80 m från golvet, 0,5 m från sidoväggar, 1 m från taket, och håll enheten borta från brännbart material. Strålningsytan får inte riktas mot ett eluttag.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera batteriet (CR2032) och byt vid behov. Se till att ingen annan radioenhet (mus, tangentbord) stör. Om problemet kvarstår, återställ mottagaren genom att stänga av och slå på enheten igen, och programmera om sändaren.

Kan denna värmare användas inomhus?

Nej, denna värmare är endast konstruerad för utomhusbruk. Den är inte lämplig för att värma upp ett inomhusutrymme på ett bekvämt sätt och kan utgöra en brand- eller brännrisk.

Hur byter jag ett defekt halogenrör?

Byte av rör måste utföras av tillverkarens kundtjänst eller en auktoriserad återförsäljare. Försök inte göra det själv, eftersom rören är känsliga för hudkontakt och mekanisk påfrestning.

Vad gör jag om enheten inte längre värmer?

Kontrollera först strömförsörjningen (säkring, uttag). Se till att fjärrkontrollen är programmerad och att batterierna är bra. Om LED C blinkar indikerar det ett radioöverföringsfel. Återställ enheten och programmera om den.

Hur aktiverar jag den automatiska avstängningstimern?

Efter grundprogrammeringen, dubbelklicka på sändarens knapp för att programmera en tid på 30, 60 eller 90 minuter. LED B blinkar beroende på vald tid. Ett extra dubbelklick inaktiverar timern.

BRUKSANVISNING Solamagic SMD22000ARCT Etherma

Leveringsomvang....20

IR-varmeovn med nettilkoblingsledning

Monterings- och bruksanvisning

S2 IR-värmeaggregat 2500 W med värmenivåbrytare, IP65 (IR05007-WSI)

D2 IR-värmeaggregat 2000 W med värmenivåbrytare, IP65 (DS05003-WSI)

05/2018

Innehållsförteckning

Säkerhets- och användningsinformation ....67

Leveransomfattning....68

Monteringsinformation 69

Idrifttagande 72

Fjärrkontrollen 72

Drift....76

Byta batteri Fjärrkontroll....78

Rengöringsinformation....78

Garantivillkor 79

Kompletterande information....80

Bilagor

• Tekniska data
• Säkerhetsavständ
• Strålningsdiagram

AX

AX

AX

Säkerhets- och användningsinformation

Beakta följande information:

Läs bruksanvisningen noga före monteringen och spara den för senare användning.

Värmeaggregatet är avsett för användning utomhus av vuxna personer. Det är inte avsett för uppvärmning inomhus.

Barn får inte leka med värmeaggregatet. Rengör och underhåll som åligger användaren får inte utföras av barn utan uppsikt. Barn under 3 år får endast uppehålla sig i närheten under uppsikt.

Varning – vissa delar av produkten kan bli mycket varma och orsaka brännskador. Var särskilt försiktig i närheten av barn och personer med särskilda skyddsbehov.

• Monteringen ska ske fackmannamässigt enligt installationsanvisningarna VDE 0100 (beakta vid behov även del 559 och 701) enligt utbildad personal.
• Koppla alltid elsystemet spänningsfritt inför alla arbeten (lossa elkontakten, stäng av säkringen). Tillkoppla inte värmeaggregatet förrän alla ledningsanslutningar är monterade.
• Den inhemska installationen för elaggregatet för värmaren måste vara utformad med en brytare och säkrad med en säkring på minst 16A trög (typ C16A).
• Värmeaggregatet får inte monteras direkt under eluttag, fördelardosor, brytare eller elledningar.
• Eluttagen får endast vara placerade på de två ställen som anges i bilaga 2.
• Värmeaggregatet får inte placeras i närheten av gardiner eller brännbara föremål i enlighet med VDE 0100 del 559.
• Aggregatet uppfyller kapslingsklass IP 65 när alla kontakter (aggregatkontakter, kontakter för tillbehör) är anslutna och är godkänd för användning utomhus.
• Låt aldrig aggregatet vara på utan uppsikt.
• Värmaren måste alltid stängas av via husinstallationsbrytaren när den inte används.
• Täck inte över aggregatet när det är på eller är varmt – brandrisk.
• Radiomottagaren är utrustat med ett övertemperaturskydd som tillfälligt begränsar värmeeffekten vid för hög temperatur.
• Stäng av och låt aggregatet svalna innan strålningsriktningen ändras.

• Titta aldrig rakt in i IR-halogenlamporna under längre tid eller nära när de är i drift.

• IR-halogenlamporna är känsliga för direkt hudkontakt (vidrör dem inte med fingrarna). Ta bort fett eller annat smuts med en trasa fuktad med alkohol.

• För att säkerställa en lång livslängd för IR-halogenlampan ska den skyddas mot vibrationer, stötar och skadliga ämnen som t.ex. syra, cementdamm, etc.
• Skydda IR-halogenlampan mot mekaniska påfrestningar. De måste bytas ut om missfärgning ( mörka fläckar , deformationer ) är synliga eller märk liv upp-nås.
• Skadade aggregatelement som t.ex. anslutningsledning, vippkontakt, tätningsmanschett eller värmerör måste absolut bytas ut. Aggregatet måste genast demonteras och förvaras torrt.
• Reparationsarbeten (byte av en defekt anslutningsledning eller en defekt värmelampa eller liknande) får endast utföras av tillverkarens kundservice eller en auktoriserad återförsäljare.
• Rengörings- och underhållsarbeten får endast utföras av vuxna med tillräcklig fackkunskap.

Leveransomfattning

IR-värmeaggregat med nätanslutningsledning, hållare inkl. monteringstillbehör (medföljer)

Monterings- och bruksanvisning

Monteringsinformation

• Infraröd radiator år endast installeras och användas horisontellt!
• Värmeaggregatet får endast monteras med lämpliga monteringstillbehör (t.ex. skruv M6x60 med metallplugg på sten eller betong) på fast, bärkraftigt, normal-, svår- eller icke-antändligt underlag.
• Om värmeaggregatet och eluttaget inte monteras på samma yta måste man säkerställa att strålningsfältet inte kan riktas mot eluttaget. Kontrollera i annat fall att eluttaget inte kan värmas upp till över 70 °C i strålningsdrift.
• Värmeaggregatet ska monteras med kablarna nertill om det monteras på snedtak.
  • Följ säkerhetsavständen i bilaga 2.
• Området för värmeeffekten kan uppskattas med hjälp av strålningsdiagrammet (bilaga 3). Där anges storleken på strålningsytorna för värmeaggregatet på olika avständ och respektive max. strålningsintensitet.
• Monteringshöjd: minst 1,80 m över golvet
  • Värmeaggregatet ska monteras med T-spårmuttrar riktade uppåt.
• Man kan se T-spårmuttrarna när man tittar på höljets sida på motsatt sida från anslutningsledningen.

Vid montering alltid uppe

Vid montering alltid nere

Steg 1: Montera T-hållare

• Värmeaggregat ska monteras med två T-hållare med ett avständ på 400 mm under beaktande av säkerhetsavständ och säkerhetsanvisningar (se bilaga 2).
• T-hållaren (1) under specificerad kiselplatta (2) som är monterad med två skruv enligt följande figur till monteringsytan. Vid väggmontering svänger värmeaggregatet mot den vågräta, nedre sidan med långa hål. Vid takmontering ska svängområdet riktas mot motsatt långhålssida för optimal värmeeffekt (avviker från bilden nedan, svängområde 30°).

Steg 2: Montera adaptrar på T-hållaren

- Montera adaptrarna (6) till de båda T-hållarna som är monterade på fästytan, montera låsbrickor (12) mellan T-hållaren och adaptern och skruva i cylinderskruvarna (11) i T-hållaren från utsidan.

Steg 3: Montera värmeaggregatet på T-hållaren

• Skjut in låsblecken (3) med ringen (4) från vänster i laxstjärtspåret ca 530 mm och 130 mm brett.
  • Dra åt skruvarna 3,5x6,5 (5).
• Häng i värmeaggregatet (b) i adaptrarna (6). Låsblecken (3) måste nu befinna sig precis bredvid adaptrarna (6).
• Dra åt excenterspännaren (7) medurs med den bifogade insexnyckeln NV 5. Värmeaggregatet ska inte glappa och vara fast ansluten till adaptern.

OBS! Inget vridanslag – Dra inte åt excenterspännaren för hårt!

- Häng fast låsringen (4) i adaptern (A).

- Lossa skruvarna (11) med insexnyckeln NV5 för att ställa in eller justera strålriktningen. Rikta värmeaggregatet i önskad riktning och dra åt skruvarna (11).

Idrifttagande

Varning! Ta av transportsäkringen i reflektorn helt.

Rören har stängts av, vid aggregattyp D2 blinkar LED C.

Fjärrkontrollen ska programmeras för användningen, se avsnittet "Första programmeringen".

För användning av aggregatet krävs SOLAMAGIC-fjärrkontrollen FUS6, som kan köpas hos fackhandlaren.

En knapp på fjärrkontrollen används för värmeregleringen.

Knapprogrammering: Keys 1-4: Radiokanalknappar

Fjärrstyrning: Sändningsfrekvens: 433,92 MHz

Batteri: CR 2032, 3 V

Räckvidd: Ca 20 m fri sikt

Programmering av fjärrkontrollen

Viktigt!

• Vid programmeringen får endast de enheter som ska programmeras på en knapp på fjärrkontrollen vara anslutna till elnätet. Därmed kan flera mottagare programmeras (multipower). Enheter som redan har programmerats behöver inte kopplas från elnätet.
• Vid användning av andra trådlösa enheter (t.ex. trådlös mus eller trådlöst tangentbord till en dator) används, kan mottagningen störas. Särskilt vid programmering av mottagare ska alla andra trådlösa enheter stängas av.

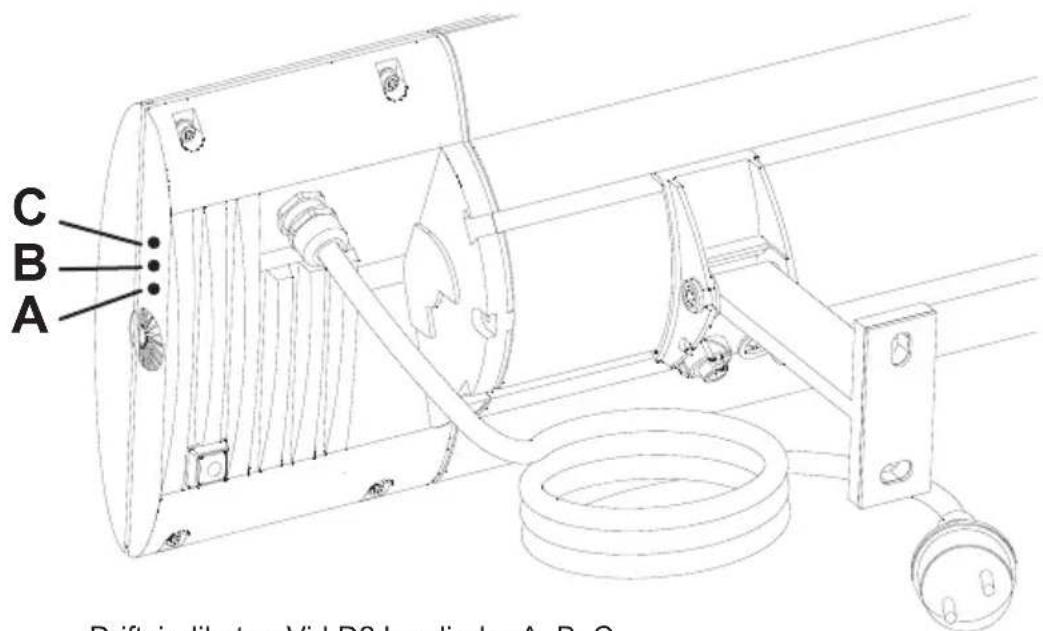

• Aggregattyp D2 stödjer LED-indikatorerna programmeringsförloppet:

LED A: Programmeringsläge

LED B: Timer

LED C: Radioöverföring blockerad

- Radiomottagarens mottagning blockeras tillfälligt efter ett kommando med fjärrkontrollen.

Första

programmeringen: Värmeaggregatet som ska programmeras ansluts till elnätet (LED C blinkar snabbt). Nu aktiveras programmeringen av radiomottagaren genom att trycka kort på önskad knapp 1–4 på fjärrkontrollen, värmelampan ställs in på lägsta nivån (LED A blinkar snabbt). Genom att trycka kort upprepade gånger på samma knapp bekräftas programmeringen och värmelampan ställs in på max. (LED A blinkar snabbt).

Om så önskas kan man nu programmera in en timeravstängning genom att dubbelklicka: Om man dubbelklickar på den inlärda knappen fastställs en avstängning av aggregatet efter 30 minuters uppvärmningstid, värmelamporna lyser i två sekunder (LED B blinkar snabbt). Ytterligare en dubbelklick ökar uppvärmningstiden till 60 minuter, värmelamporna lyser i fyra sekunder (LED B blinkar medelsnabbt). Ytterligare en dubbelklick ökar avstängningen till 90 minuter, värmelamporna lyser i sex sekunder (LED B blinkar långsamt). Ytterligare ett dubbelklick stänger av timern. Cykeln för programmering av timern startar om från början.

Programmeringen avslutas genom att hålla den inlärda knappen på fjärrkontrollen intryckt länge. Värmelamporna bekräftar avslutad programmering genom att lysa i två sekunder (alla tre LED:erna lyser kort till).

Multi--

programmering: Man kan programmera värmeaggregat på upp till åtta knappar på en eller flera fjärrkontroller (multicontrol). Respektive värmeaggregat ansluts till elnätet. Enligt beskrivningen ovan under "Första programmeringen" trycks knappen som ska programmeras in kort, värmelamporna ställs in på lägsta nivån (LED A blinkar snabbt). Genom att trycka upprepade gånger bekräftas att värmelamporna ställs in på högsta nivå (LED A blinkar snabbt).

Därefter aktiveras nästa knapp genom att trycka kort, värmelamporna ställs åter in på lägsta nivån (LED A blinkar snabbt) och därefter programmeras bekräftelsen, värmelamporna ställs in på högsta nivån. LED A blinkar snabbt). Upprepa detta tills alla önskade knappar har programmerats med alla önskade fjärrkontroller.

Avsluta multiprogrammeringen genom att hålla in en av knapparna på fjärrkontrollen. Värmelamporna släcks och tänds därefter i två sekunder (alla tre LED:erna lyser kort till).

Säkerhets-

avstängning: Värmeaggregatet förblir avstängt vid ett strömavbrott.

Ändra programmering

Ta bort enstaka:

Mottagare som redan har programmerats kan tas bort och programmeras in igen med tillhörande fjärrkontroll. Håll in knapparna 1 och 2 på fjärrkontrollen (mer än 3 s.) tills den röda kontrollampan tänds på fjärrkontrollen. Den är nu klar för borttagning. Släpp knapparna och tryck därefter 1 s. på den knapp som mottagaren hittills har styrts med.

Kontrollampan på fjärrkontrollen blinkar till när borttagningssignalen skickas. Värmelamporna kopplar till ett lägre steg och släcks därefter (LED A blinkar konstant).

Dessa mottagare kan nu programmeras in igen enligt beskrivningen under "Programmera" ovan.

Ta bort alla.

Information: I detta fall tas alla mottagare bort som befinner sig inom fjärrkontrollens räckvidd.

Programmerade mottagare kan även tas bort om fjärrkontrollen går förlorad eller går sönder (reset). Borttagningen kan endast göras inom 180 sekunder efter att respektive mottagare har anslutits till elnätet. (koppla ev. från mottagaren från elnätet och anslut den igen.)

Håll knapparna 1 och 2 på fjärrkontrollen intryckta samtidigt (längre än 3 s.). Den röda kontrollampan på fjärrkontrollen tänds när den är klar för borttagning. Släpp nu knapparna och tryck därefter samtidigt på båda knapparna ca 1 s.

Kontrollampan på fjärrkontrollen blinkar till när borttagningssignalen skickas. Värmelamporna kopplar till ett lägre steg och släcks därefter (LED A blinkar konstant).

Dessa mottagare kan nu programmeras in igen enligt beskrivningen under "Programmera" ovan.

Drift

via fjärrkontrollen

Till-/

frånkoppling: Tryck på den programmerade radiokanalknappen på fjärrkontrollen för att tillkoppla eller frånkoppla det anslutna värmeaggregatet. (LED A: driftsindikator)

Korttid-

suppvärmning: Genom att dubbelklicka på den inlärda radiokanalknappen tänds värmeaggregatet i 15 minuter och släcks därefter automatiskt.

Värmenivå: Om man trycker länge på den inlärda knappen på fjärrkontrollen ökas eller minskas värmeeffekten i tre steg (33, 66 och 100%). LED:erna signalerar inställd värmenivå.

Minnes-

funktion: När aggregatet startas igen genom att trycka kort på knappen ställs den senast inställda värmenivån in.

Timer: Om en tidsavstängning har programmerats stängs alltid värmeaggregatet av efter fastställd återstående tid.

Värmeaggregatet (LED B) signalerar ev. inställd återstående tid efter tillslagningen på följande sätt:

Signaltid 2 s (LED B blinkar snabbt): 30 min. återstående tid Signaltid 4 s (LED B blinkar normalt): 60 min. återstående tid Signaltid 6 s (LED B blinkar långsamt): 90 min. återstående tid På värmeaggregat D2 signalerar LED B ev. varje minuts återstående tid med blinkintervall.

Varje blinkintervall signalerar 15 minuter restuppvärmningstid.

Synkronisering: Om flera värmeaggregat regleras med samma knapp på fjärrkontrollen kan olika tillstånd inträffa på grund av störningar. För att synkronisera ska först alla värmeaggregat ställas in på tillkopplat tillstånd med funktionen "Värmenivå". Stäng därefter av alla mottagare genom att trycka kort på knappen. Nu kan alla styrda mottagare ställas in samtidigt med funktionen "Värmenivå".

Direktmanövrering med knapparna på aggregatet

Varning! Det föreligger risk för brännskador på varma

När programmeringen av fjärrkontrollen har stängts av är det möjligt att manövrera värmeaggregaten direkt på knapparna på aggregatets baksida. Följande funktioner är möjliga:

Till-/

frånkoppling: Tryck kort på aggregatknappen för att starta/stänga av värmeaggregatet (LED A: driftsindikator).

Värmenivå: Om man trycker länge på aggregatknappen ökas eller minskas värmeeffekten i tre steg (33, 66 och 100 %). (LED:erna signalarar inställd värmenivå).

Minnes-

funktion: När aggregatet startas igen genom att trycka kort på knappen ställs den senast inställda värmenivån in.

Byta batteri Fjärrkontroll

Varning: Batteriet inte röra direkt med huden.

Vidrör aldrig batteriet direkt med fingrarna. Öppna locket. Ta ut batteriet åt sidan och ta bort det. Sätt in det nya batteriet (plus uppåt) och sätt på locket.

• Fränkoppla värmeaggregatet från elnätet.
• Låt kåpan svalna.
• Torka kåpan med en fuktig, mjuk trasa utan rengöringsmedel.

Dränk aldrig värmeaggregatet i vätska och spruta aldrig på det. Skyddsgallret kan eventuellt missfärgas på grund av värmen. Detta är helt normalt och inget fabrikationsfel.

Garantivillkor S2-/D2-värmeaggregat

För dessa enheter lämnar vi garanti enligt nedanstående villkor:

1. Vi åtgärdar skador eller brister på produkten utan kostnad enligt följande regler. Skadorna eller bristerna ska bevisligen bero på ett fabrikationsfel och ska anmälas utan fördröjning efter att de fastställts och senast inom 5 år efter leveransen till slutkunden. Garantitiden för värmelamporna är 12 månader med max. 5 000 drifttimmar under denna tid. Garantin omfattar inte mindre avvikelser från de beskrivna egenskaperna och som är obetydliga för användningen av produkten. Garantin omfattar inte heller skador på grund av typiska miljöförhållanden eller felaktiga driftförhållanden. Garantin omfattar inte heller skador eller brister på produkten på grund av felaktig montering eller underlåtelse att följa bruksanvisningarna.
2. Vi förbehåller oss rätten att utan kostnad reparera bristfälliga produkter eller ersätta dem med fungerande produkter. Produkter som uppfyller villkoren för garantianspråk ska överlämnas eller skickas till tillverkaren eller en auktoriserad återförsäljare. BRisken för transporten åligger avsändaren. Frakt-, transport-, väg- och arbetskostnader för slutkunden ersätts inte. Kvitto med inköps- och/eller leveransdatum samt en detaljerad felbeskrivning ska uppvisas. Äganderätten till ersatta produkter tillfaller oss.
3. Garantin gäller inte om reparationer eller ingrepp utförts av personer som inte är auktoriserade av oss eller om våra produkter utrustas med reservdelar, kompletterings- eller tillbehörsdelar som inte är originaldelar och har orsakat defekten. Detsamma gäller om typskylten eller produktnumret har tagits bort eller gjorts oläslig.
4. Garantin gäller inte heller om skador eller bristerna beror på felaktig anslutning, felaktig hantering, mekaniska skador och då särskilt på värmelamporna samt om monteringsanvisningar och bruksanvisningar inte beaktats. Garantin omfattar inte följdskador.
5. Garantiarbeten förlänger inte garantitiden och inte heller innebär de att en ny garantifrist inleds. Garantifristen för monterade reservdelar går ut samtidigt som garantifristen för hela produkten. Om skador eller brister inte kan åtgärdas eller om en förbättring nekas från vår sida eller försenas orimligt, kan slutkunden begära leverans av en likvärdig produkt. Vid ersättningsleverans förbehåller vi oss rätten för ett rimligt tillgodoräknande av användningstiden för användningen fram till detta tillfälle.
6. Garantin gäller endast om kunden har registrerat produkten med ett garantikort hos tillverkaren.

Dessa garantivillkor gäller fr.o.m. 2014-01-01 för produkter som sålts i ett EU-land, även då de används utomlands. Garantivillkoren påverkar inte lagstadgade garantianspråk.

Kompletterande information

Med förbehåll för tekniska ändringar.

Tillverkad i Tyskland.

Fler produkter från SOLAMAGIC®

och tillbehör finns här:

www.SOLAMAGIC.com

Beakta följande begrepp i bilagan:

Bilaga 1: Tekniska data

0	Enhetstyp	5	Dimensioner Längd x Bredd x Höjd (mm)
1	Effekt (W)	6	Vikt (kg)
2	Strömförsörjning	7	Medellivslängd (h)
3	Kapslingsklass	8	Avständ (mm)
4	Skyddsklass	9	Godkännanden

Bilaga 2: Säkerhetsavständ

0	Enhetstyp D Avståndet mellan golvet och enheten
1	Väggmontering, horisontell A1 Avståndet till den belysta ytan
2	Minsta avstånd i mm A2 Avstånd från utloppet
3	Enhetens prestanda A3 Avstånd från den laterala väggen
4	Tak Mount A4 Avstånd från den överliggande filt
	Justering A5 Avstånd från den underliggande fälten

Bilaga 3: Strålningsdiagram

1

Maximal effekt

2

Värmeyta

Tekniska data, säkerhetsavständ, strålningsdiagram
