| Tipo di prodotto | Riscaldatore a infrarossi per esterni |
| Marca | Etherma |
| Modello | Solamagic SMD22000ARCT (D2 2000 W) |
| Potenza | 2000 W |
| Alimentazione | 230 V~50 Hz, presa di sicurezza |
| Grado di protezione | IP65 (a tenuta stagna all'acqua e alla polvere) |
| Classe di protezione | I (messa a terra necessaria) |
| Dimensioni (L x l x H) | Circa 800 x 150 x 100 mm |
| Peso | Circa 5 kg |
| Tipo di riscaldamento | A infrarossi a tubi alogeni |
| Numero di livelli di calore | 3 (33%, 66%, 100%) |
| Funzione timer | Sì (spegnimento automatico dopo 30, 60 o 90 minuti) |
| Telecomando | Radio 433,92 MHz (trasmettitore manuale FUS6 SOLAMAGIC) |
| Portata del telecomando | Circa 20 m all'aria aperta |
| Batteria del telecomando | CR2032, 3V |
| Altezza di montaggio minima | 1,80 m sopra il suolo |
| Fissaggio | Superficie dura e resistente al fuoco (muro o soffitto) |
| Orientamento del fascio | Oscillante (regolabile orizzontalmente) |
| Pulizia | Panno morbido e umido (senza detersivo) |
| Garanzia | 5 anni (12 mesi per i tubi riscaldanti, max 5000 h) |
| Utilizzo | Solo per esterni (terrazzo, balcone, ecc.) |
Domande frequenti - Solamagic SMD22000ARCT Etherma
Domande degli utenti su Solamagic SMD22000ARCT Etherma
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale Solamagic SMD22000ARCT - Etherma e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Solamagic SMD22000ARCT del marchio Etherma.
MANUALE UTENTE Solamagic SMD22000ARCT Etherma
Istruzioni per l'uso e il montaggio
S2 Stufetta a infrarossi 2500 W con selettore di calore, IP65 (IR05007-WSI)
D2 Stufetta a infrarossi 2000 W con selettore di calore, IP65 (DS05003-WSI)
05/2018
Indice
Istruzioni per la sicurezza e l'utilizzo....131
Dotazione di fornitura 132
Indicazioni di montaggio 133
Messa in servizio....136
Telecomando radio....136
Comando 140
Sostituzione delle batterie Trasmettitore ....142
Indicazioni per la pulizia....142
Condizioni di garanzia....143
Indicazioni supplementari ....144
Allegati
- Dati tecnici
AX
- Distanze di sicurezza
AX
• Diagrammi di irraggiamento
AX
Istruzioni per la sicurezza e l'utilizzo
Si prega di attenersi alle seguenti indicazioni:
Leggere accuratamente le istruzioni per l'uso prima del montaggio e conservarle. Questo apparecchio da riscaldamento è destinato all'uso in ambienti esterni da parte di persone adulte. Non è pensato per creare una piacevole temperatura in ambienti interni.
I bambini non devono giocare con l'apparecchio. La pulizia e le operazioni di manutenzione permesse al cliente non devono essere effettuate da bambini senza supervisione. L'apparecchio deve essere tenuto fuori della portata dei bambini con meno di 3 anni, a meno che non siano costantemente controllati.
Attenzione - Alcune parti del prodotto possono diventare estremamente calde e causare ustioni. È richiesta particolare attenzione in presenza di bambini e persone che necessitano di protezione.
- Il montaggio deve essere eseguito da un esperto in modo appropriato, conforme a VDE 0100 (eventualmente considerare anche la parte 559 e 701).
- Quando ci si appresta a effettuare degli interventi è assolutamente necessario togliere tensione all'impianto (ESTARRE LA SPINA DI RETE, DISCONNETTERE LA PROTEZIONE). Collegare il riscaldamento soltanto se tutte le linee sono state collegate completamente.
- L'installazione domestica per l'alimentazione del riscaldatore deve essere progettata con un interruttore e fissata con un fusibile di almeno 16 A lenta (tipo C16A).
- Non montare l'apparecchio direttamente al di sotto di prese di corrente, prese multiple, interruttori o linee elettriche.
- Le prese di corrente devono trovarsi esclusivamente nelle posizioni indicate nell'allegato 2.
- Non posizionare la stufetta nelle vicinanze di tende o materiali infiammabili, conformemente a VDE 0100 parte 559.
- L'apparecchio è conforme al grado di protezione IP 65 se tutte le connessioni (spina dell'apparecchio, connettori dei componenti aggiuntivi) sono inseriti; l'apparecchio è omologato per l'utilizzo in ambienti esterni.
- Mai lasciare l'apparecchio acceso se non è presente una persona.
- Il riscaldatore deve sempre essere spento tramite l'interruttore di installazione della casa quando non in uso.
- Mai coprire l'apparecchio quando è in funzione o ancora caldo - pericolo di incendio.
- Il ricevitore radio è dotato di una funzione di protezione dalla sovratemperatura che in caso di surriscaldamento riduce temporaneamente la potenza termica.
-
Per regolare la direzione di irraggiamento è necessario spegnere l'apparecchio e lasciarlo raffreddare.
-
Non guardare la lampada alogena a IR direttamente, a lungo e da distanza ravvicinata.
- Le lampade alogene a IR sono sensibili al contatto diretto con la pelle (non toccarle con le dita). È possibile rimuovere le tracce di grasso o di sporco con un panno intriso di alcol.
- Per garantire la durata di vita della lampada alogena a IR queste deve essere protetta da vibrazioni, urti e da sostanze dannose come ad es. acidi, ammoniaca, polvere di cemento ecc.
- La lampada alogena a IR deve essere protetta dalle sollecitazioni meccaniche e deve essere sostituita quando risultano visibili delle colorazioni anomale (punti scuri, deformazioni) o si ottiene la durata nominale.
- I componenti danneggiati degli apparecchi, come ad es. il cavo di alimentazione, l'interruttore, la guarnizione o la lampada a IR devono essere assolutamente sostituiti. L'apparecchio deve essere immediatamente smontato e conservato all'asciutto.
- I lavori di riparazione (sostituzione di un cavo di alimentazione difettoso, di una lampada alogena difettosa o simili) devono essere eseguiti soltanto dal servizio clienti della ditta produttrice o da un rivenditore autorizzato.
- Gli interventi di pulizia e di manutenzione devono essere effettuati esclusivamente da persone adulte con sufficienti conoscenze tecniche.
Dotazione di fornitura
Stufetta a IR con cavo di alimentazione e supporto, incluso materiale di fissaggio (accluso) Istruzioni per l'uso e il montaggio
Indicazioni di montaggio
- La stufetta a infrarossi deve essere montata e utilizzata esclusivamente in posizione orizzontale
- Il montaggio della stufetta deve essere effettuato con del materiale adeguato (esempio: viti M6x60 e tasselli metallici in caso di fondo in pietra o cemento), su un fondo solido, con portata sufficiente, di infiammabilità normale, difficilmente infiammabile o ininfiammabile.
- Qualora la stufetta e la presa di corrente non siano montati sullo stesso piano, verificare che il campo di irraggiamento non sia diretto verso la presa. In caso contrario si dovrà assolutamente provvedere a evitare che durante il funzionamento della stufetta la presa si riscaldi sopra i 70°C.
- Attenersi alle distanze di sicurezza come riportato negli allegati 2.n.
- L'area sulla quale si esercita l'effetto termico può essere stimata mediante i diagramma di irraggiamento (allegato 3). Al suo interno sono riportate a diverse se distanze dalla sorgente di calore le dimensioni delle superfici di irraggiamento e la rispettiva massima intensità.
- Altezza di montaggio: ad almeno 1,80 m da terra.

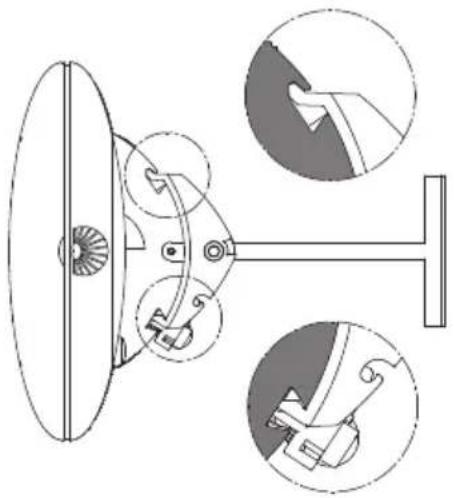

- La stufetta deve essere montata con la scanalatura sagomata a martello rivolta verso l'alto.
- Questa scanalatura si riconosce guardando il lato dell'involucro opposto al cavo di alimentazione.
Rivolto sempre verso l'alto durante il montaggio
Rivolto sempre verso il basso du- rante il montaggio
Fase 1: Montaggio del supporto a T
- La stufetta deve essere installata utilizzando 2 supporti a T a distanza di 400 mm, rispettando le distanze e le indicazioni di sicurezza (vedi allegato 2)
- T-supporto (1) sotto piastra di silicio specificato (2) montato con 2 vite secondo la seguente figura alla superficie di montaggio. Se montata a parete, la stufetta è libera di ruotare rispetto al lato orizzontale inferiore dell'asola. In caso di montaggio a soffitto l'ampiezza di rotazione, per un effetto riscaldante ottimale, deve essere regolata rispetto al lato dell'asola opposta (contrariamente a quanto raffigurato sotto, ampiezza di rotazione 30 °).
Fase 2: Montaggio dell'adattatore sul supporto a T
- Montare l'adattatore (6) ai ciascun supporto a T applicato alla superficie di fissaggio, inserire la rondella di sicurezza (12) tra supporto a T e adattatore, quindi inserire dall'esterno le viti a testa cilindrica (11) nei supporti a T.
Fase 3: Montaggio della stufetta sul supporto a T
- Inserire le linguette di sicurezza (3) con l'annesso anello (4) da sinistra nella scanalatura a coda di rondine per circa 530 mm e 130 mm.
• Serrare le viti 3,5x6,5 (5). - Applicare la stufetta (B) agli adattatori (6). Le linguette di sicurezza (3) devono trovarsi adesso direttamente accanto agli adattatori (6).
- Con la vite a brugola misura 5 in dotazione stringere in senso orario il dispositivo di serraggio eccentrico (7) ; la stufetta deve essere saldamente collegata all'adattatore senza alcun gioco.
Attenzione: non essendo presente alcuna battuta antitorsione, non ruotare eccessivamente il dispositivo di serraggio.
- Applicare ad ogni adattatore (A) il rispettivo anello di sicurezza (4).
- Per impostare o modificare la direzione di irraggiamento, allentare con la chiave a brugola di misura 5 le viti (11), regolare la stufetta nella posizione desiderata, quindi serrare le viti (11).
Messa in servizio
Attenzione: rimuovere completamente la sicura di trasporto nel riflettore.
Effettuare il collegamento alla rete elettrica (presa Schuko).
L'elemento riscaldante si è disinserito, a Nel modello D2 il LED C lampeggia.
Per il funzionamento è necessario programmare il telecomando radio, vedi sezione „Prima programmazione“.

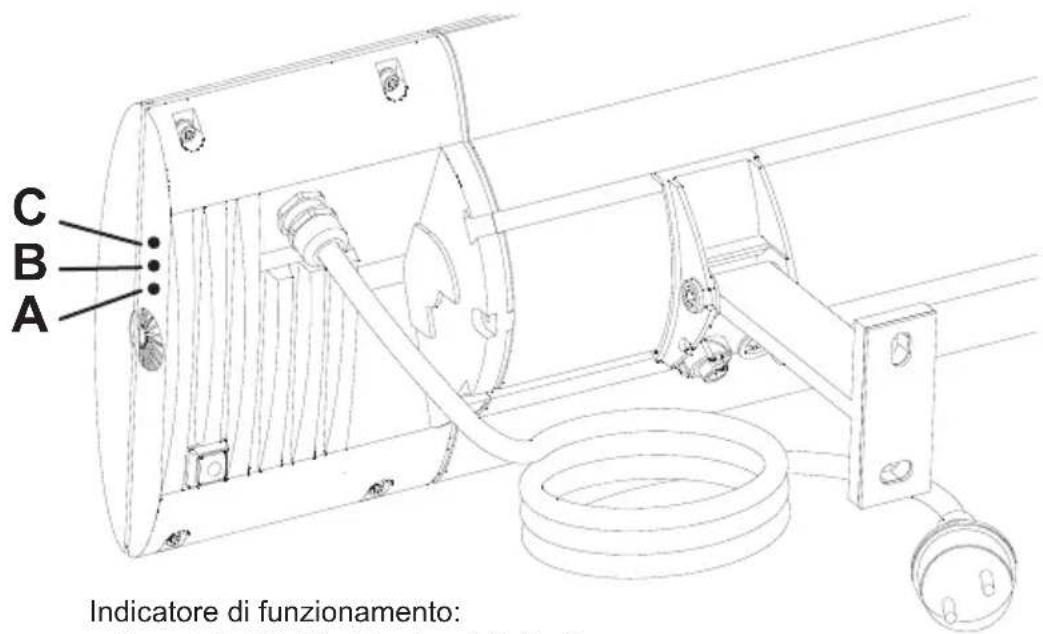

Indicatore di funzionamento:
nel modello D2 Diodi luminosi A, B, C
Telecomando radio
Per il funzionamento dell'apparecchio è necessario il trasmettitore radio FUS6 di SOLAMAGIC, disponibile presso il vostro rivenditore specializzato.
Per la regolazione del calore viene predisposto un tasto sul trasmettitore.
Assegnazione
dei tasti: Tasti 1-4: tasti di canale radio
Telecomando radio: Frequenza di trasmissione: 433,92 MHz
Batteria: CR 2032, 3 Volt
Portata: circa 20 m in linea d'aria
Programmazione del radiocomando
Importante:
- Per la programmazione vanno collegate alla rete elettrica solo gli apparecchi che devono essere impostati su un tasto del trasmettitore. In questo modo è possibile impostare più ricevitori (multipower). Gli apparecchi già programmati possono rimanere connessi alla rete elettrica.
- Se si utilizzano altri dispositivi radio (ad es. mouse e tastiera radio per PC) è probabile che si verifichino problemi a carico del ricevitore radio durante il funzionamento. In particolare durante la programmazione del ricevitore radio è necessario che tutti gli altri dispositivi radio siano spenti.
- Nel modello D2 i LED indicatori di funzionamento hanno anche la funzione di visualizzare l'avanzamento della programmazione:
LED A: modalità programmazione
LED B: spegnimento temporizzato
LED C: trasmissione radio bloccata - Il ricevitore radio, dopo l'immissione di un comando mediante il trasmettitore, è bloccato per un breve periodo di tempo e non riceve.
Prima
programmazione: La stufetta da programmare viene collegata alla rete elettrica (il LED C lampeggia velocemente). Mediante una breve pressione di uno dei tasti da 1 a 4 sul trasmettitore si avvia la programmazione del ricevitore radio, l'elemento riscaldante si accende al livello più basso (il LED A lampeggia velocemente). Premendo brevemente lo stesso tasto si conferma la programmazione, l'elemento riscaldante passa a piena potenza (il LED A lampeggia velocemente).
Se lo si desidera è possibile programmare lo spegnimento temporizzato mediante doppi azionamenti del tasto: Se il tasto programmato viene premuto brevemente per due volte, viene definito un disinserimento dell'apparecchio dopo 30 minuti di riscaldamento, l'elemento riscaldante si accende per 2 secondi (il LED B lampeggia velocemente). Ancora due brevi pressioni in successione veloce e la durata di riscaldamento viene aumentata a 60 minuti, l'elemento riscaldante si accende per 4 secondi (il LED B lampeggia velocemente). Ancora due brevi pressioni in successione veloce e il disinserimento viene aumentato a 90 minuti, l'elemento riscaldante si accende per 6 secondi (il LED B lampeggia lentamente). Un'ulteriore doppia pressione disinserisce il comando a tempo. Il ciclo di programmazione per lo spegnimento temporizzato ricomincia da capo. La programmazione viene terminata premendo a lungo il tasto preordinato del trasmettitore. L'elemento riscaldante conferma il termine della programmazione entrando in funzione per due secondi (tutti e tre i LED si accendono brevemente).
05/2018
Programmazione
plurima: È possibile programmare stufette su un massimo di otto tasti di
uno o più trasmettitori (multicontrol). Gli apparecchi da riscaldamento in questione vengono collegati alla rete elettrica. Come precedentemente descritto sotto „Prima programmazione“, il tasto da programmare viene premuto brevemente, l'elemento riscaldante si accende al livello più basso (il LED A lampeggia velocemente). Premendo ancora una volta viene confermato, l'elemento riscaldante passa a piena potenza (il LED A lampeggia velocemente).
Quindi viene attivato il tasto successivo premendolo brevemente, l'elemento riscaldante passa di nuovo al livello più basso (il LED A lampeggia velocemente) e tramite successiva conferma viene programmato, l'elemento riscaldante passa a piena potenza; il LED A lampeggia velocemente). Si ripete questa procedura fino a quando tutti i tasti di tutti i trasmettitori, a seconda di quanto desiderato, sono programmati.
La procedura di programmazione plurima viene terminata pre-mendo a lungo un tasto su uno dei trasmettitori. L'elemento riscaldante si spegne e successivamente si accende per 2 sec-ondi (tutti e tre i LED si accendono brevemente).
Interruttore di
sicurezza: Dopo un'interruzione dell'alimentazione la stufetta rimane spenta.
Riprogrammazione
Cancellazione
selettiva: Mediante il corrispondente trasmettitore i ricevitori radio già
programmati possono essere cancellati e poi riprogrammati. A tale scopo premere contemporaneamente e a lungo (più di 3 secondi) i tasti 1 e 2 del trasmettitore fino a quando la spia rossa sullo stesso si accende, segnalando la disponibilità alla cancellazione. Rilasciare adesso i tasti e subito dopo premere per 1 secondo circa il tasto con il quale sinora si sono comandati i ricevitori radio.
Quando il segnale di cancellazione viene inviato, la spia sul trasmettitore sfarfalla brevemente. L'elemento riscaldante passa al livello più basso e successivamente si spegne (il LED A lampeggia costantemente).
Adesso è possibile riprogrammare i ricevitori, come descritto precedentemente alla voce „Programmazione“.
Cancellazione
completa
Nota:
con questa opzione vengono cancellati tutti i ricevitori che si trovano entro la portata del trasmettitore.
I ricevitori radio programmati possono essere cancellati (reset) anche dopo la perdita o il guasto del trasmettitore. La procedura di cancellazione è possibile solo entro 180 secondi dopo l'allacciamento alla tensione di alimentazione del corrispondente ricevitore (se necessario disconnettere il ricevitore dalla rete e poi collegarlo di nuovo).
Per procedere alla cancellazione tenere premuti a lungo (oltre 3 secondi) e contemporaneamente i tasti 1 e 2 del trasmettitore.
La spia rossa sul trasmettitore si accende solo quando viene raggiunta la disponibilità alla cancellazione. Rilasciare adesso i tasti e subito dopo premerli contemporaneamente per circa 1 secondo di nuovo.
Quando il segnale di cancellazione viene inviato, la spia sul trasmettitore sfarfalla brevemente. L'elemento riscaldante passa al livello più basso e successivamente si spegne (il LED A lampeggia costantemente).
Adesso è possibile riprogrammare i ricevitori, come descritto precedentemente alla voce „Programmazione“.
Comando tramite telecomando radio
Accensione /
spegnimento: Premendo brevemente il tasto del canale radio programmato sul trasmettitore, la stufetta si accende o si spegne. (LED A: indicatore di funzionamento)
Tempi di
riscaldamento
brevi: Premendo due volte il tasto del canale radio programmato la stufetta si accende per 15 minuti, trascorsi i quali si spegne automaticamente.
Livello di
riscaldamento: Premendo a lungo il tasto programmato sul trasmettitore è possibile regolare la potenza termica in tre livelli (33, 66 e 100%). I LED provvedono a segnalare il livello selezionato.
Funzione
memory: Quando l'apparecchio viene acceso di nuovo premendo brevemente il tasto, viene richiamato l'ultimo livello di riscaldamento impostato.
Spegnimento
temporizzato: Se è stato programmato lo spegnimento temporizzato, la stu- fetta si disinserisce sempre automaticamente dopo il tempo residuo definito. La stufetta (LED B) segnala eventualmente, dopo l'accensione, il tempo residuo impostato come segue: Durata del segnale 2 s (lampeggiamento veloce del LED B): 30 minuti residui Durata del segnale 4 s (lampeggiamento normale del LED B): 60 minuti residui Durata del segnale 6 s (lampeggiamento lento del LED B): 90 minuti residui Nella stufetta modello D2 il LED B segnala se necessario ogni minuto il tempo residuo mediante intervalli di lampeggiamento. Ogni intervallo lampeggiante indica 15 minuti di tempo resi- duo.
Sincronizzazione: Se vengono comandate più stufette mediante lo stesso tasto del trasmettitore, è possibile che eventuali disturbi nella tratta radio causino delle anomalie negli apparecchi. Per effettua-re la sincronizzazione è necessario dapprima accendere tutte le stufette mediante la funzione „Livello di riscaldamento“. Successivamente disinserire tutti i ricevitori con una breve pressione del tasto. A questo punto è possibile, sempre con la funzione „Livello di riscaldamento“, impostare contemporaneamente tutti i ricevitori comandati.
Comando diretto mediante i tasti sull'apparecchio
Attenzione: rischio di ustioni su parti dell'involucro calde.
Una volta terminata la programmazione del telecomando radio è possibile comandare la stufetta anche direttamente tramite i tasti dell'apparecchio posti sul lato posteriore. Queste sono le funzioni disponibili:
Accensione /
spegnimento: Premendo brevemente il tasto dell'apparecchio la stufetta si accende o si spegne (LED A: indicatore di funzionamento).
Livello di
riscaldamento: Premendo a lungo il tasto sull'apparecchio è possibile regolare la potenza termica in tre livelli (33, 66 e 100%). (I LED provvedono a segnalare il livello di riscaldamento selezionato.).
Funzione
memory: Quando l'apparecchio viene acceso di nuovo premendo breve- mente il tasto, viene richiamato l'ultimo livello di riscaldamento impostato.
Sostituzione della batteria del trasmettitore
Attenzione: La batteria non toccare direttamente con la pelle.
Aprire il coperchio dell'involucro. Spingere lateralmente la batteria fuori dal suo alloggiamento e rimuoverla. Inserire la batteria nuova (con il polo positivo verso l'alto) e rimontare l'unità nella sequenza inversa.
Indicazioni per la pulizia
- Disconnettere l'apparecchio dalla rete elettrica.
• Lasciare raffreddare l'involucro.
• Passare l'involucro con un panno morbido inumidito, senza impiegare detergenti.
Mai spruzzare l'apparecchio con dei liquidi o immergervelo.
L'eventuale viraggio del colore della grata di protezione sotto l'effetto del calore è il risultato di processi fisici naturali e non costituisce un difetto.
Condizioni di garanzia apparecchi S2 / D2
Sui presenti apparecchi viene concessa una garanzia convenzionale alle seguenti condizioni:
- Sulla scorta delle seguenti regolamentazioni eliminiamo senza costo alcuno i danni o i vizi dell'apparecchio che siano provatamente riconducibili a un difetto di fabbrica, ammesso che questi ci vengano notificati immediatamente dopo il loro riscontro sul prodotto ed entro 5 anni dalla fornitura al cliente finale. La durata della garanzia relativa alla lampada a IR è pari a 12 mesi con un massimo di 5000 ore di esercizio entro questo periodo. Non siamo tenuti a fornire interventi in garanzia per scostamenti minimi dalle caratteristiche nominali che non siano rilevanti ai fini del valore e dell'idoneità all'uso dell'apparecchio oppure per danni dovuti a condizioni ambientali fuori dalla norma o a condizioni di funzionamento inappropriate. Parimenti non viene concessa alcuna garanzia per danni o difetti dell'apparecchio riconducibili a montaggio non corretto o alla mancata osservanza delle indicazioni di utilizzo
- L'intervento in garanzia viene espletato, a nostra discrezione, con la riparazione gratuita degli apparecchi difettosi oppure con la sostituzione mediante apparecchi in perfette condizioni. Gli apparecchi per i quali si richiede l'intervento in virtù della presente garanzia convenzionale devono essere consegnati o spediti al produttore o a un punto di assistenza convenzionato. In caso di spedizione il rischio del trasporto è a carico del mittente. Le spese di spedizione, di trasporto, i pedaggi e i costi di lavoro del cliente finale non vengono rimborsati. Allegare sempre il documento comprovante l'acquisto provvisto di relativa data o della data di consegna e una descrizione dettagliata del difetto. Gli apparecchi sostituiti diventano di nostra proprietà.
- Il diritto alla garanzia si estingue qualora siano state effettuate riparazioni o interventi da parte di persone non da noi autorizzate, oppure nel caso in cui nei nostri apparecchi siano stati montati pezzi di ricambio, componenti supplementari o accessori non originali che abbiano causato un difetto. Quanto sopra vale anche nel caso in cui la targhetta identificativa o il numero di serie dell'apparecchio siano stati cancellati o resi illeggibili.
- Sono esclusi dalla presente garanzia i danni o i difetti dovuti a collegamento non conforme alle norme, utilizzo inappropriato, danni meccanici - in particolare alla lampada alogena a IR - e alla mancata osservanza delle prescrizioni di montaggio e delle istruzioni per l'uso. L'azienda non si assume alcuna responsabilità per i danni consequenziali.
- Gli interventi in garanzia non comportano il prolungamento della durata della garanzia convenzionale né segnano l'inizio di un nuovo periodo di garanzia. Il periodo di garanzia per i pezzi di ricambio montati sugli apparecchi termina contestualmente alla scadenza di quella per l'intero apparecchio. Qualora un danno o un difetto non possa essere eliminato, in caso di rifiuto da parte nostra di effettuare il ripristino o se questo si protraesse per tempi non accettabili, su richiesta del cliente finale viene fornito gratuitamente un prodotto equivalente in
sostituzione. In caso di fornitura in sostituzione ci riserviamo il diritto di addebitare una congrua cifra per il periodo di utilizzo di cui il cliente ha fruito.
- La garanzia ha validità dal momento in cui il cliente ha provveduto a registrare l'apparecchio presso il produttore per mezzo dell'apposito tagliando.
Le presenti condizioni di garanzia convenzionale hanno validità a far data dal 1-1-2014 per gli apparecchi acquistati in uno dei paesi dell'Unione europea, anche se questi vengono utilizzati all'estero. Le condizioni di garanzia convenzionale non hanno alcun influsso sul diritto alla garanzia legale.
Indicazioni supplementari
Ci riserviamo la facoltà di effettuare modifiche tecniche.
I presenti prodotti sono „Made in Germany“.
Troverete ulteriori prodotti SOLAMAGIC® e accessori al seguente indirizzo web:
www.SOLAMAGIC.com
Si prega di notare quanto segue vocabolario nelle note:
Appendice 1: Dati tecnici
| 1 | Tipo di dispositivo | 5 | Dimensioni Lunghezza x Larghezza x Altezza (mm) |
| 1 | Potenza (W) | 6 | Peso (kg) |
| 2 | Alimentazione | 7 | Vita media (h) |
| 3 | Grado di protezione | 8 | Distanza (mm) |
| 4 | Classe di protezione | 9 | Approvazioni |
Appendice 2: Distanze di sicurezza
| 0 | Tipo di dispositivo D | Distanza tra il pavimento e il dispositivo | |
| 1 | Montaggio a parete, orizzontali A1 | Distanza dalla superficie irradiata | |
| 2 | Distanze minime in mm A2 Distanza dalla presa | ||
| 3 | Prestazioni del dispositivo A3 Distanza dalla parete laterale | ||
| 4 | Soffitto Monte A4 Distanza dalla coperta sovrastante | ||
| α | Campo di regolazione A5 Distanza dalla coperta sottostante |
Appendice 3: Diagrammi di radiazione
| 1 | Massima potenza | 2 | Superficie riscaldante |
múltiple: È possibile programmare stufette su un massimo di otto tasti di
uno o più trasmettitori (multicontrol). Gli apparecchi da riscaldamento in questione vengono collegati alla rete elettrica. Come precedentemente descritto sotto „Prima programmazione“, il tasto da programmare viene premuto brevemente, l'elemento riscaldante si accende al livello più basso (il LED A lampeggia velocemente). Premendo ancora una volta viene confermato, l'elemento riscaldante passa a piena potenza (il LED A lampeggia velocemente).
Quindi viene attivato il tasto successivo premendolo brevemente, l'elemento riscaldante passa di nuovo al livello più basso (il LED A lampeggia velocemente) e tramite successiva conferma viene programmato, l'elemento riscaldante passa a piena potenza; il LED A lampeggia velocemente). Si ripete questa procedura fino a quando tutti i tasti di tutti i trasmettitori, a seconda di quanto desiderato, sono programmati.
La procedura di programmazione plurima viene terminata pre-mendo a lungo un tasto su uno dei trasmettitori. L'elemento riscaldante si spegne e successivamente si accende per 2 sec-ondi (tutti e tre i LED si accendono brevemente).
Interruttore di
sicurezza: Dopo un'interruzione dell'alimentazione la stufetta rimane spenta.
Reprogramación
Borrado
Dati tecnici, distanze di sicurezza, diagrammi di radiazione
