BRUKSANVISNING 828064 Westfalia

LÄS BRUKSANVISNINGEN Läs noga igenom bruks- och underhållsanvisningen för din maskin och bekanta dig med maskinens kontroller för att maskinen ska fungera korrekt och därmed förebygga skador på människor och maskin.SICHERHEITSZEICHEN / SAFETY SIGNS

Stäng av maskinen och dra ur stickproppen innan underhåll och pauser!TECHNISCHE DATEN / TECHNICAL DETAILS / FICHA TÉCNICA / FICHE TECHNIQUE / TECHNICKÁ DATA / DATI TECNICI / TECHNISCHE GEGEVENS /

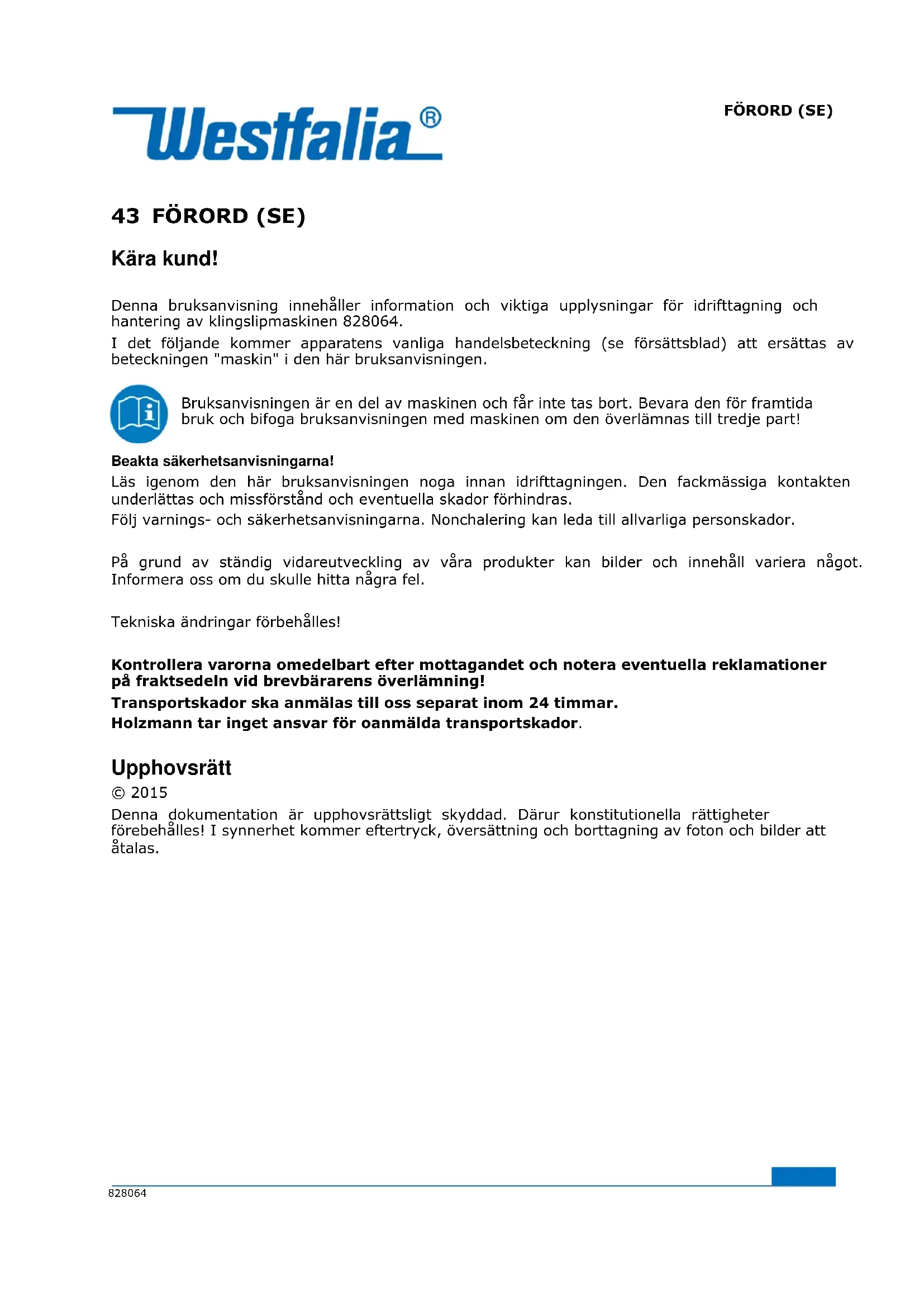

43 FÖRORD (SE) Kära kund! Denna bruksanvisning innehåller information och viktiga upplysningar för idrifttagning och hantering av klingslipmaskinen 828064. I det följande kommer apparatens vanliga handelsbeteckning (se försättsblad) att ersättas av beteckningen "maskin" i den här bruksanvisningen. Bruksanvisningen är en del av maskinen och får inte tas bort. Bevara den för framtida bruk och bifoga bruksanvisningen med maskinen om den överlämnas till tredje part! Beakta säkerhetsanvisningarna! Läs igenom den här bruksanvisningen noga innan idrifttagningen. Den fackmässiga kontakten underlättas och missförstånd och eventuella skador förhindras. Följ varnings- och säkerhetsanvisningarna. Nonchalering kan leda till allvarliga personskador. På grund av ständig vidareutveckling av våra produkter kan bilder och innehåll variera något. Informera oss om du skulle hitta några fel. Tekniska ändringar förbehålles! Kontrollera varorna omedelbart efter mottagandet och notera eventuella reklamationer på fraktsedeln vid brevbärarens överlämning! Transportskador ska anmälas till oss separat inom 24 timmar. Holzmann tar inget ansvar för oanmälda transportskador. Upphovsrätt © 2015 Denna dokumentation är upphovsrättsligt skyddad. Därur konstitutionella rättigheter förebehålles! I synnerhet kommer eftertryck, översättning och borttagning av foton och bilder att åtalas.SÄKERHET

44.1 Avsedd användning

Maskinen får bara användas i tekniskt felfritt tillstånd såväl som avsett, säkerhets- och riskmedvetet! Störningar, som kan inverka negativt på säkerheten, måste omedelbart avlägsnas! Det är generellt förbjudet att ändra eller göra maskinens säkerhetstekniska utrustning overksam! Följande anvisningar är säkerhetsregler som måste följas av alla som använder sådana maskiner. Läs noga igenom dessa anvisningar innan du använder maskinen. Behåll denna bruksanvisning efter du har läst den. I händelse av brand, personskador eller andra olyckor måste dessa regler ovillkorligen följas.

44.2 Otillåten användning

Att använda maskinen med villkor som ligger utanför gränserna som anges i den här bruksanvisningen är inte tillåtet. Det är inte tillåtet att använda maskinen utan skyddsanordningar; Det är förbjudet att demontera eller stänga av skyddsanordningarna. Det är förbjudet att ändra maskinens konstruktion. Det är inte tillåtet att överbelasta maskinen. Det är förbjudet att använda maskinen på ett sätt och vis resp. för ändamål som inte motsvarar anvisningarna i den här bruksanvisningen till 100%.

44.3 Allmänna säkerhetsanvisningar

Varningsskyltar och/eller klistermärken på maskinen, som är oläsliga eller som har tagits bort, måste genast ersättas! Arbeta bara i ren, städad miljö. Det är mer sannolikt att olyckor händer i en stökig miljö. Håll främlingar och barn på avstånd från din verkstad. Förvara dina verktyg på ett säkert ställe: Oanvända verktyg ska stuvas undan på torra, höga platser, utom räckhåll för barn. Ska helst förvaras i en låsbar väska. Rengör verktygens handgrepp och håll de torra och fria från olja. Var vaksam: Använd inte maskinen om du är trött eller onykter. Kontrollera för trasiga delar eller tillbehör. Kontrollera om delarna fungerar ordentligt eller om den påverkar driften. Låt servicecenter byta ut skadade delar. Låt en tekniker reparera strömbrytarna om de inte skulle fungera. Det kan hända att delar går sönder om de inte kommer från det ursprungliga företaget.

44.4 Produktspecifika säkerhetsvarningar

Ta alltid bort inställningsverktyg och nyckel innan du kopplar in maskinen Håll arbetsplatsen ren - smutsiga arbetsplatser och kringspridda delar leder alltid vidare till olyckor. Utsätt aldrig verktyg för fuktig eller våt omgivning eller regn. Sörj för tillräcklig belysning på arbetsplatsen. Håll barn på avstånd från maskinen. Åskådare bör stå på ett säkert avstånd. Gör dina verkstäder barnsäkra (säkra strömbrytaren med hänglås, använd en huvudströmbrytare) Överbelasta aldrig maskinen. Arbetet går säkrare och snabbare om maskinen används på ett sätt som den är utformad för. Använd maskinen på lämpligt sätt. Försök inte att använda maskinen för ett arbete som den inte är avsedd för Bär lämplig klädsel, dvs. inga lösa kläder. Handskar, halsdukar, armband eller andra smycken, som kan fastna i rörliga maskindelar, får inte bäras. Bär halkfria skor. Använd ett hårnät för långt hår. Bär alltid skyddsglasögon (optiska glasögon är inte skyddsglasögon)SÄKERHET

Använd även ansikts- eller dammask Se till så att du står stadigt - Behåll alltid båda benen på marken och håll dig aldrig över den löpande maskinen Behandla maskinen försiktigt. Håll verktyget vasst och rent för bästa och säkraste resultat. Följ anvisningarna Separera maskinen från elnätet innan du hanterar slipband eller skiva. Undvik risken för en obevakad eller oavsiktlig start av maskinen. Säkerställ att strömbrytaren är i läget "AV" innan du kopplar in maskinen. Använd bara rekommenderade tillbehör. Kliv aldrig upp på maskinen. Kontrollera maskinen för skadade maskindelar. Förvissa dig om att det inte kan uppstå några faror genom böjda anslag eller liknande innan du startar maskinen. Byt direkt ut de eventuellt defekta delarna. Låt aldrig maskinen löpa obevakad. Lämna maskinen först när den står helt stilla.

Håll arbetsområdet och marken runt maskinen rent och fritt från olja, fett, kylvätska och materialrester! Sörj för tillräcklig belysning i maskinens arbetsområde! Vid trötthet, brist på koncentration eller under påverkan av mediciner, alkohol eller droger är det förbjudet att arbeta på maskinen!

Bär inte lösa smycken, vida kläder, slipsar eller långt, utsläppt hår när du arbetar på maskinen. Lösa föremål kan fastna i roterande och rörliga föremål och leda till skador.

Bär lämplig skyddsutrustning vid arbeten på maskinen Bär (skyddshandskar, skyddsglasögon, hörselskydd, skyddsmask...)! Flera komponenter finns på apparaten. Det är inte nödvändigt att demontera maskinen. Reparationer får bara genomföras av fackman!

44.5 Återstående risker

Även om du iakttar alla säkerhetsbestämmelser, och vid avsedd användning ska följande återstående risker beaktas: Skaderisk på händer/fingrar under driften. Skaderisk genom att maskinen tippar Dessa risker kan reduceras om alla säkerhetsbestämmelser följs, maskinen servas och sköts om ordentligt och om maskinen används som avsett och av utbildad fackpersonal. Trots alla säkerhetsanordningar är och förblir ditt sunda förnuft och motsvarande teknisk lämplighet/utbildning den viktigaste säkerhetsfaktorn för att använda en maskin som diskslipmaskinen 828064!IDRIFTTAGNING

45.1 Användning och drift

1. Apparaten är särskilt lämpad för att slipa hårda klingor och alla typer av hårda legeringar på

2. Styrningen stöder sågbladet för att förhindra vibrationer och för att förbättra slipkvaliteten.

3. Positioneringsstift kan ställas in på den optimala positionen för att garantera sågbladets

4. Sågbladet kan vridas horisontellt och ställas in. Därmed kan slipvinkeln ändras och faställas

till den optimala positionen.

5. Genom att vrida enheten kan klingans vinkel ställas in.

6. Sätt fast sågbladet på svängarmen. (Justera avståndet mellan sågbladet och den runda

styrsläden med ratten)

7. Gejdskon måste vara i den främsta positionen för detta.

8. Ställ in vinkeln på svängarmen enligt tandvinkeln och lås fast svängarmen.

9. Ställ in positioneringsanordningen (laskbricka och stopp) enligt tandavståndet.

10. Justera motorvinkeln enligt slipvinkeln och lås fast motorn i denna position.

11. Genom fram- och tillbakarörelse kan bladet nu slipas.

Kontrollera alla inställningar en gång till innan slipningen och förvissa dig om att alla rörliga delar sitter fast.UNDERHÅLL 46 UNDERHÅLL Viktigt Separera apparaten från strömkällan innan underhåll, smörjning eller reparation.

1. Säkerställ att alla muttrar och skruvar har dragits åt innan slipningen. Kontrollera om

slipbandet har monterats korrekt och att det inte finns några sprickor.

2. Var uppmärksam på att det inte bildas för mycket damm på maskinen.

Vid rengöring och reparation på ansluten maskin: Sakskador och svåra skador genom oavsiktlig inkoppling av maskinen är möjliga! Därför: Koppla ur och separera maskinen från strömförsörjningen innan underhållsarbeten.

Åtgärda omedelbart störningar eller fel som kan påverka maskinens säkerhet. Den fullständiga och regelbundna rengöringen av maskinen garanterar en lång livslängd och utgör ett säkerhetskrav. Använd milda rengöringsmedel, d.v.s. inte bensin, fotogen, soda etc... Kontrollera regelbundet om varnings- och säkerhetsanvisningarna finns tillgängliga på maskinen och att de är i ett felfritt läsbart skick. Kontrollera säkerhetsanordningarnas felfria tillstånd innan varje användning. Vid maskinens förvaring får den inte lagras i ett fuktigt rum och måste skyddas mot påverkan av väderförhållanden. Kontrollera minst en gång i veckan att alla skruvförbindningar sitter fast. Din återförsäljare åtgärdar defekter Dessa reparationsarbeten får bara utföras av kvalificerad personal

Observera nationella föreskrifter för avfallshantering. Kassera inte maskinen, maskinkompontenterna eller elutrustning i hushållsavfallet. Kontakta vid behov lokala myndigheter för information gällande vilka möjligheter till avfallshantering som finns tillgängliga. Om du köper en ny eller likvärdig maskin hos din återförsäljare är denne i vissa länder skyldig att avfallshantera din gamla maskin på ett korrekt sätt.SCHALTPLAN / WIRING DIAGRAM

Montering av icke-originalreservdelar gör garantin ogiltig! Därför: Använd bara originalreservdelar vid utbyte av komponenter/delar Använd bara serviceformuläret som du hittar i slutet av den här bruksanvisningen vid beställning av reservdelar. Ange alltid maskintyp, reservdelsnummer och beteckning. För att undvika missförstånd rekommenderar vi att du bifogar en kopia på ritningen av reservdelen när du beställer reservdelar, där den reservdel som du behöver är tydligt markerad. Beställningsadressen hittar du under kundtjänstens adress i förordet till den här dokumentationen.ERSATZTEILE / SPARE PARTS
