MANUAL DE USUARIO 828064 Westfalia

18 ELIMINACIÓN DE DESECHOS 22

SEÑALES DE SEGURIDAD

DEFINICIÓN DE SÍMBOLOS

CONFORME-CE - Este producto cumple con las Directivas CE.

¡LEA EL MANUAL! Lea el manual de uso y mantenimiento cuidadosamente y familiarícese con los controles con el fin de utilizar la máquina correctamente, para evitar lesiones y defectos de la máquina.

¡ATENCIÓN! Ignorar las señales de seguridad y advertencias indicadas en la máquina, así como ignorar las instrucciones de seguridad y el manual de instrucciones, pueden causar lesiones graves e incluso conducir a la muerte.

Pare y desenchufe el cable de alimentación antes de cualquier rotura y mantenimiento del motor!

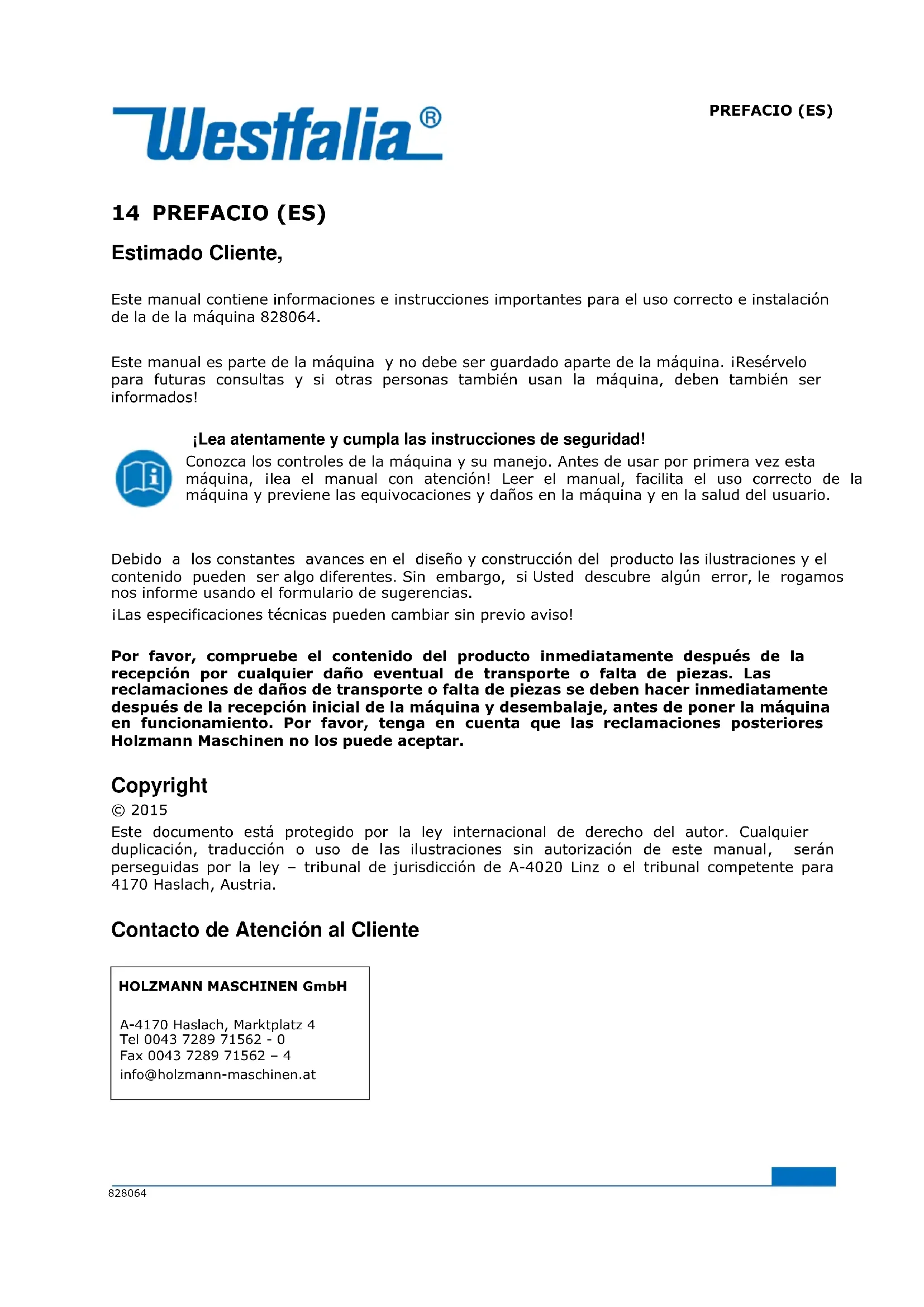

14 PREFACIO (ES) Estimado Cliente, Este manual contiene informaciones e instrucciones importantes para el uso correcto e instalación de la de la máquina 828064. Este manual es parte de la máquina y no debe ser guardado aparte de la máquina. ¡Resérvelo para futuras consultas y si otras personas también usan la máquina, deben también ser informados! ¡Lea atentamente y cumpla las instrucciones de seguridad! Conozca los controles de la máquina y su manejo. Antes de usar por primera vez esta máquina, ¡lea el manual con atención! Leer el manual, facilita el uso correcto de la máquina y previene las equivocaciones y daños en la máquina y en la salud del usuario.

Debido a los constantes avances en el diseño y construcción del producto las ilustraciones y el contenido pueden ser algo diferentes. Sin embargo, si Usted descubre algún error, le rogamos nos informe usando el formulario de sugerencias. ¡Las especificaciones técnicas pueden cambiar sin previo aviso! Por favor, compruebe el contenido del producto inmediatamente después de la recepción por cualquier daño eventual de transporte o falta de piezas. Las reclamaciones de daños de transporte o falta de piezas se deben hacer inmediatamente después de la recepción inicial de la máquina y desembalaje, antes de poner la máquina en funcionamiento. Por favor, tenga en cuenta que las reclamaciones posteriores Holzmann Maschinen no los puede aceptar. Copyright © 2015 Este documento está protegido por la ley internacional de derecho del autor. Cualquier duplicación, traducción o uso de las ilustraciones sin autorización de este manual, serán perseguidas por la ley – tribunal de jurisdicción de A-4020 Linz o el tribunal competente para 4170 Haslach, Austria. Contacto de Atención al Cliente

La máquina debe estar en buenas condiciones de trabajo y con todas las protecciones de seguridad proporcionadas en la compra de la misma. ¡Cualquier cambio en las medidas de seguridad será responsabilidad del trabajador! El uso de la máquina sin los dispositivos de protección, así como la retirada de cualquier parte de esos dispositivos, ¡está prohibido!

15.1.1 Condiciones ambientales

La máquina está prevista para trabajar en las siguientes condiciones ambientales: Humedad 90% al máximo Temperatura Min. +1ºC Max +40ºC La máquina no está diseñada para uso al aire libre. La máquina no está diseñada para funcionar en condiciones explosivas.

Nunca use la máquina fuera de los límites especificados en este manual. El uso de la máquina sin los dispositivos de seguridad es inaceptable. El desmantelamiento o la desactivación de los dispositivos de seguridad están prohibidos. Está prohibido el uso de la máquina con materiales que no se mencionan explícitamente en este manual. Piezas, cuyas dimensiones difieren de las descritas anteriormente, no puede ser procesadas en la máquina. Cualquier cambio en el diseño de la máquina es inadmisible.

15.3 Instrucciones generales de seguridad

Las señales o pegatinas de advertencia si sufren desgaste o se quitan han de ser inmediatamente renovadas. Para evitar un mal funcionamiento, daño o lesion fisica debe tener en cuenta:

Mantenga el área de trabajo limpia. El desorden provoca los accidentes. Tenga en cuenta el entorno de trabajo. No exponga las herramientas a la lluvia. No utilice las herramientas en lugares húmedos o mojados. Tenga el área de trabajo bien iluminada. Está prohibido trabajar con la máquina en caso de cansancio, falta de concentración o bajo la influencia de drogas, alcohol o medicamentos!FUNCIONAMIENTO

La máquina sólo puede ser utilizada por personal capacitado. ¡Personas no autorizadas, especialmente los niños, se deben mantener alejados de la máquina!

Cuando trabaje con la máquina no lleve ropa suelta, el pelo largo suelto o joyas tales como collares etc. Los objetos sueltos pueden engancharse a las partes móviles de la máquina y causar serios daños.

Utilice equipos de protección. Utilice gafas de seguridad. Use una máscara contra el polvo si las operaciones de corte producen polvo.

Nunca deje la máquina desatendida mientras trabaje. Desconecte la máquina y espere hasta que se pare antes de dejar el puesto de trabajo.

Desconecte la máquina. Cuando no esté en uso, antes de hacer el mantenimiento o cambio de accesorios, desconecte la máquina de la red eléctrica!

¡Las reparaciones sólo deben ser llevadas a cabo por profesionales! 16 FUNCIONAMIENTO

1. La máquina está especialmente diseñada para afilar hojas de aleación dura, que es adecuado

para afilar todo tipo de hojas de sierra de aleaciones duras.

2. El retén puede apoyar los dientes de la hoja de sierra y otras partes, a fin de evitar

movimientos no deseados y mejorar la calidad del afilado.

3. El regulador de posicionamiento se puede ajustar a la mejor posición con el fin de garantizar la

conformidad de la cuchilla.

4. La guía de apoyo puede desplazarse horizontalmente, lo que garantiza el ángulo de afilado

primario o puede cambiarlo.

5. Con la mesa de rotación del retén, puede ajustar el ángulo de afilado de la hoja.

6. Si el eje central está muy lejos de la dirección del disco de afilado, y cuando el diámetro de la

hoja de sierra y los dientes son más grandes, el ángulo de la hoja de sierra es más pequeño, el disco de afilar y la hoja de sierra se pueden invertir 180 y ajustar la mesa a un ángulo apropiado.

7. El bloque de apoyo, el eje central, el tornillo limitador están instalados en la mesa de rotación,

que es ajustan según la operación y garantizan el diámetro desde el disco de afilar hacia el centro.

8. La estructura de rotación está instalada en el cabezal, que es apta para afilar dientes de

9. El disco de diamante puede usarse en seco.

16.2 Método de funcionamiento

1. Primero suelte el retén y ajuste el ángulo del disco

de afilar, después fíjelo otra vez.

2. Ajuste del eje central

a) Desplace el eje central hacia el disco de afilar si afila discos de sierra pequeñas y aléjelo si afila sierras grandes. b) Empuje el eje central a la derecha. c) Instale el disco de sierra, gire la rueda y decida la posición de afilar de la superficie de los dientes de la sierra.MANTENIMIENTO

d) Gire la mesa de rotación para asegurar el ángulo de la cara de afilado de los dientes de la sierra. e) Gire la mesa de rotación con el fin de garantizar el ángulo de proceso del disco de afilar, el ángulo transversal entre la superficie a afilar y empiece a trabajar.

3. Ajuste de posición

a) Ajuste el disco de sierra a las mejores condiciones de afilado, gire el marco de la colocación (positioning frame) y el retén (fascia), ajustar el pasador de posicionamiento (positioning pin) a la base más adecuada de los dientes de sierra y dejar hueco de afilar, después apriete el tornillo de fijación. b) Ajuste el eje central a la misma distancia de afilar en la derecha. c) Después de que todas las partes estén bien sujetas, el disco de sierra sujetada con la mano, realice el afilado. 17 MANTENIMIENTO

¡Desconecte la máquina antes de cualquier trabajo de mantenimiento y/o de limpieza! ¡Desconece la máquina de la toma de corriente principal!

La máquina es de bajo mantenimiento y contiene sólo unas pocas partes, que deben someterse a mantenimiento. Cualquier avería o defecto que pueda afectar la seguridad de la máquina, debe ser eliminado inmediatamente. ¡Las actividades de reparación sólo pueden ser realizadas por personal cualificado! La limpieza completa asegura una larga vida a la máquina y es un requisito de seguridad. Después de cada turno de trabajo, la máquina debe limpiarse a fondo del polvo y las virutas con aspirador o con aire comprimido. Compruebe con regularidad que todas las advertencias e instrucciones de seguridad están disponibles en la máquina y perfectamente legibles. La máquina no puede ser almacenada en un lugar húmedo y debe de estar protegida de las condiciones meteorológicas.

18 ELIMINACIÓN DE DESECHOS

No se deshaga de su máquina en los residuos no reciclables. Póngase en contacto con las autoridades locales para obtener información sobre las mejores posibilidades de reciclado en su área. Al comprar una máquina nueva o equivalente de su distribuidor, en ciertos países se requiere que deseche su vieja máquina correctamente.PRÉFACE (FR)
