NÁVOD K OBSLUZE 828064 Westfalia

25.3 Všeobecné bezpečnostní pokyny 28

25.4 Zvláštní bezpečnostní pokyn pro 828064 29

25.5 Ostatní rizika.... 29

26 OBSLUHA 30

Westfalia®

26.1 Před uvedením do provozu.... 30
26.2 Provoz 30

27 OBRÁZEK K NASTAVENÍ 31

28 ÚDRŽBA 32

28.1 Mazání....32
28.2 Čištění 32

29 LIKVIDACE 32

CZ CE-SHODA – Tento výrobek odpovídá směrnicím ES.

CZ PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.

CZ Zastavte a před každým přerušení a motorů údržba vytáhněte zástrčku ze zásuvky!

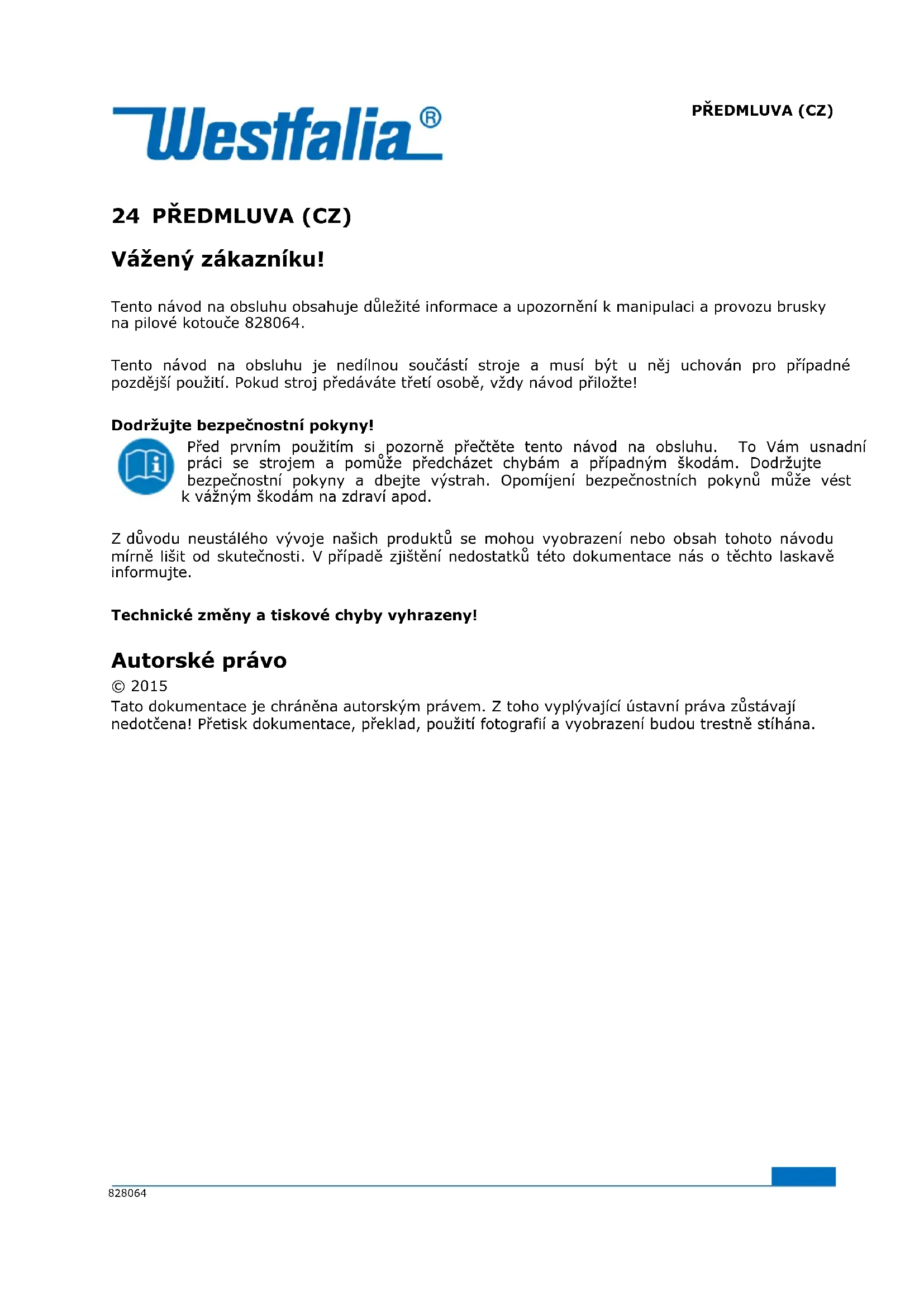

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu brusky na pilové kotouče 828064.

Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě informujte.

Technické změny a tiskové chyby vyhrazeny!

Autorské právo

© 2015

Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.

25 BEZPEČNOST

Stroj je možné používat pouze v bezvadném technickém stavu a v souladu s návodem k použití a bezpečnostními předpisy. Závady, které by mohly ovlivnit bezpečnost ihned odstraňte! Je zakázáno měnit nebo demontovat bezpečnostní zařízení stroje nebo ho vyřadit z provozu!

• Stroj 828064 je určen výhradně k broušení pilových kotoučů s tvrdokovovými zuby diamantovým brusným kotoučem.
• Maximální průměr kotouče 700 mm.
• Minimální průměr kotouče 80 mm.

• Stroj není určen pro práci ve výbušném prostředí.
  • Provoz stroje mimo výše uvedené technické parametry je zakázán.
  • Provoz stroje bez k tomu určených bezpečnostních prvků je zakázán.
  • Demontáž bezpečnostních prvků je zakázána.
  • Provoz stroje na nerovném nebo kluzkém podkladu je přísně zakázán!
• Je zakázáno obrábět materiály, které nejsou výslovně dovoleny tímto návodem.
• Není dovoleno obrábění obrobků, které svými rozměry přesahují parametry, uvedené v tomto návodu.
• Je zakázáno jakékoliv použití a provoz stroje, které není v souladu s jedním nebo více body bezpečnostních nebo provozních pokynů tohoto návodu.

25.3 Všeobecné bezpečnostní pokyny

Varovné štítky a/nebo nálepky na stroji, které jsou nečitelné nebo odstraněné ihned vyměňte!

Abyste předešli škodám a zraněním, je nutné BEZPODMÍNEČNĚ dodržovat následující pokyny:

Pracovní místo v okolí stroje udržujte v čistotě, bez oleje, mastnoty, chladící emulze a zbytků materiálu!

Zabezpečte dostatečné osvětlení pracoviště!

Stroj nikdy neprovozujte venku!

Pří únavě, nesoustředěnosti, popř. pod vlivem léků, alkoholu nebo drog je práce se strojem zakázána!

Stroj smí být obsluhována pouze vyškoleným personálem.

Nepovolané osoby a zvlášte pak děti se nesmí zdržovat v blízkosti pracujícího stroje!

Westfalia®

Pokud pracujete se strojem, nenoste volný oděv, šperky, kravatu nebo rozpuštěné dlouhé vlasy. Volně ložené předměty se mohou dostat do otáčivých částí stroje a jejich vyvržení může vést k těžkým zraněním!

Při práci se strojem používejte vhodné ochranné vybavení a pomůcky (rukavice, brýle, ochranu sluchu, dýchací masku...!

Provozujte stroj v dobře větraných prostorech a s odsáváním!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním pracoviště stroj vypněte a počkejte, dokud se úplně nezastaví!

Před údržbou a seřizováním stroje ho odpojte od napájení! Předtím stroj hlavním vypínačem vypněte (poloha OFF). Nikdy nepoužívejte přívodní kabel k transportu nebo manipulaci se strojem!

Na stroji je jen několik míst, potřebujících údržbu. Není nutné stroj rozebírat. Opravy smí provádět pouze vyškolený personál!

25.4 Zvláštní bezpečnostní pokyn pro 828064

Všechny nástroje k nastavení stroje odstraňte ze stroje před zapnutím stroje!
Dbejte na to, aby podpěra byla před zahájením práce řádně upevněna!
- Používejte pouze bezvadné brusné kotouče
Zamezte obrábění nevyvážených a těžkých obrobků!

25.5 Ostatní rizika

I při správném použití a dodržení všech bezpečnostních pokynů je nutné vyhnout se následujícím rizikům:

• Nebezpečí zranění rukou a prstů rotujícími částmi stroje a obrobku během provozu.
• Nebezpečí úrazu elektrickým proudem při dotyku vodivých částí stroje.
• Nebezpečí těžkého zranění (zvláště řezných poranění) nesprávným vedením nástroje (vždy od těla)!
• Poškození sluchu, pokud nebyly použity ochranné prostředky.
• Nebezpečí zranění zpětným vrhem obrobku, vymrštěním obrobku nebo jeho části.
• Nebezpečí zranění oka odletujícími částmi i při použití ochranných brýlí.

Tato rizika mohou být minimalizována při dodržení všech bezpečnostních pokynů, při správné údržbě stroje a při správném použití a obsluze stroje vyškoleným personálem

26 OBSLUHA

26.1 Před uvedením do provozu

• Před uvedením do provozu zkontrolujte správné usazení všech pohyblivých dílů.
• Zkontrolujte správné upnutí obrobku.
• Dávejte pozor na dráty nebo hřebíky v materiálu nebo na nehomogeneity v materiálu, jako např. suky.
• Zkontrolujte, že pohyblivé díly stroje bezvadně fungují a nikde nedrhnou. Všechny díly musí být správně namontovány a nepoškozeny aby zajistily správný provoz za všech okolností.
• Před zapnutím stroje vždy protočte rukou diamantový kotouč, abyste se ujistili, že se volně otáčí a nedotýká se podpěry nebo lože.
  • Zkontrolujte při tom také, že je při upnutí pilový kotouč co nejlépe vystředěný!
• Nikdy neodkládejte nářadí a nástroje na stroj. Před zapnutím stroje zkontrolujte, zda se na něm nenacházejí zapomenuté nástroje nebo jiné předměty.

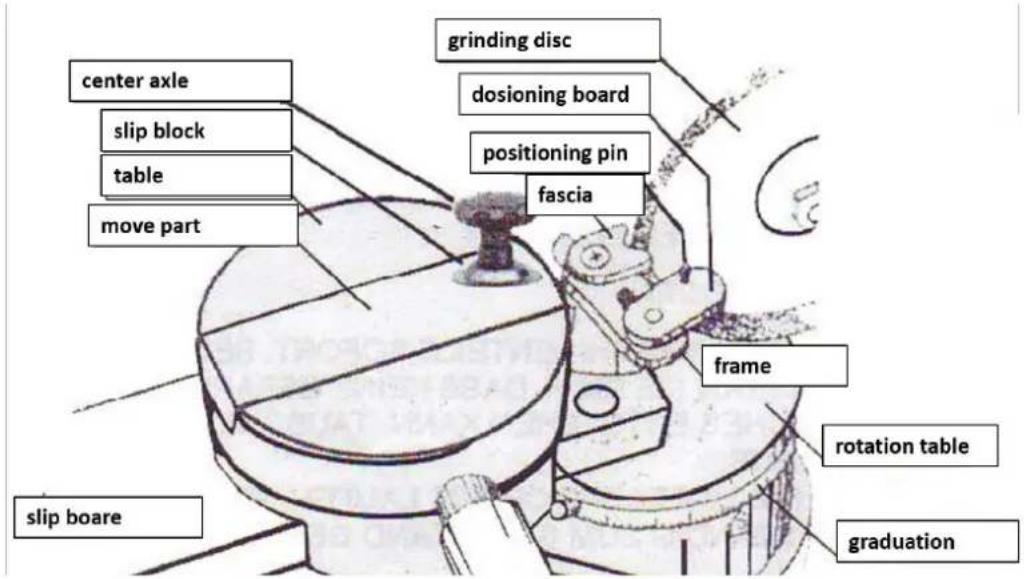

26.2 Provoz

• Upněte pilový kotouč na otočné rameno s pomocí odpovídající vložky upínacího otvoru
  • Nastavte úhel otočného ramene podle sklonu zubu
  • Nastavte doraz zubu od hrany diamantového kotouče podle vzdálenosti mezi zuby pilového kotouče
• Nastavte náklon motoru podle náklonu zubů na kotouči - všechna zajištění pečlivě zajistěte
• Nyní pohybem rukou vedte jeden zub kotouče po dorazu a druhý ostřete diamantovým kotoučem. Po naostření pilový kotouč posuňte o další zub.

Čištění a údržbu stroje nikdy neprovádějte při zapnutém stroji!

Hrozí nebezpečí zranění nebo škody při nenadálém zapnutí stroje!

K tomu platí:

Před údržbou stroj vypněte a odpojte napájecí kabel od sítě!!!

■ Stroj má jen málo dílů, které musí být zdržovány.
- Závady, které mohou ovlivnit bezpečnost stroje, nechte okamžitě odstranit.
- Opravy smí být provedeny pouze odborným personálem! Úplné a celkové čištění zaručuje dlouhou životnost a je důležitým předpokladem bezpečnosti.
- Po každém provozu se musí stroj vyčistit od prachu a pilin. Odsavačem odstraňte usazeniny a piliny a zbytky odstraňte stlačeným vzduchem.
- Každý měsíc namažte stroj tlakovou maznicí

28.1 Mazání

Stroj nejprve očistěte stlačeným vzduchem nebo štětcem nebo kartáčem od pilin a zbytků dřeva. Naneste slabou vrstvu strojního oleje na všechny pohyblivé díly.

28.2 Čištění

Plastové díly čistěte vlhkým hadrem nebo jemným čistícím přípravkem.

Lakované části stroje čistěte taktéž vlhkým hadrem nebo jemným čistícím přípravkem.

Nelakované části stroje nakonzervujte vhodným konzervačním olejem (např. WD40).

29 LIKVIDACE

Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání informací o správné likvidaci a dostupných možnostech likvidace Vašeho výrobku. Pokud si budete pořizovat u svého prodejce nové stroja nebo obdobné zařízení, je tento povinen zajistit likvidaci Vašeho starého výrobku.

Westfalia®

30 PREFAZIONE (IT)

Gentile Cliente,

(CZ) Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.

UPO Z ORNĚ NÍ

Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!

Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.

Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této dokumentace.
