BRUKSANVISNING EVA 150 E3 Mafell

Excenterslip Originalbruksanvisning och reservdelsliste 54

Innehållsförteckning

1 Teckenförklaring 55
2 Produktdata 55
2.1 Uppgifter om tillverkare 55
2.2 Maskinens ID-beteckning 55
2.3 Tekniska data 56
2.4 Uppgifter om bullernivå 56
2.5 Uppgifter om vibration 56
2.6 Leveransinnehäll 56
2.7 Avsedd användning 57
2.8 Kvarvarande risker 57
3 Sakerhetsanvisningar 57
4 Forbereda/stalla in 58
4.1 Natanslutting 58
4.2 Uppsugning av damm 58
4.3 Slipmedelsbyte 58
4.4 Slipskiva 58
4.5 Extrahandtag 58
4.6 Kantskyddet. 59
5 Anvandning 59
5.1 ldrifttagning 59
5.2 Till- och frankoppling 59
5.3 Styrelektronik 59
5.4 Arbetsanvisningar 59
6 Service och unterhäll 59
6.1 Forvaring 59
7 Åtgårdande av störning 60
8 Slipmedel 60
9 Extra tillbehör 60

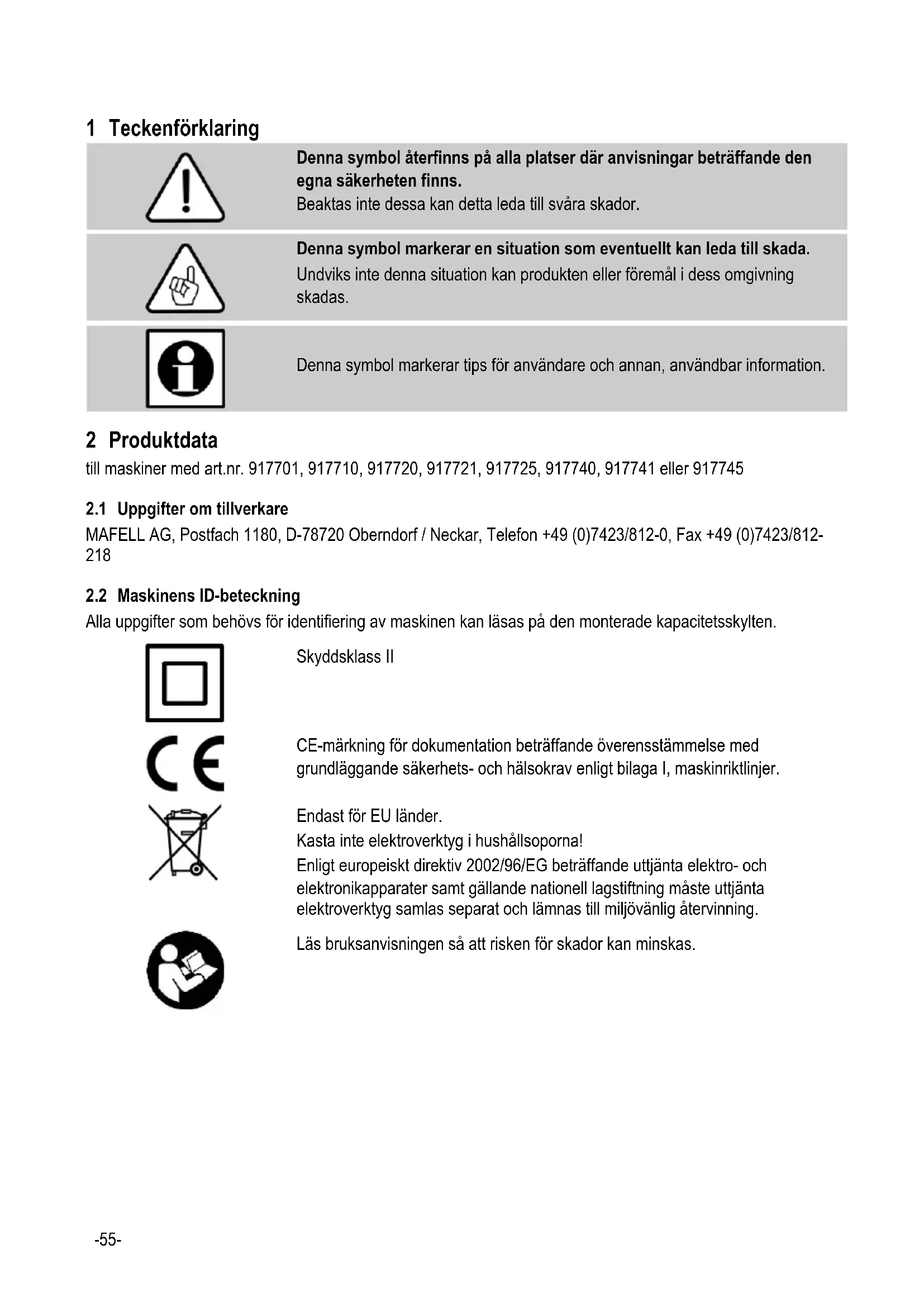

1 Teckenförklaring

Denna symbol Återfinns på alla platser)där anvisningar beträffande den egna sakerheten finns.

Beaktas inte dessa kan detta leda till svara skador.

Denna symbol marker en situation som eventuellt kan leda till skada.

Undviks inteenna situation kanprodukten ellerelemai dess omgivning skadas.

Denna symbol markerar tips for anecdare och annan, anecdbar information.

2 Produktdata

till maskiner med art.nr. 917701, 917710, 917720, 917721, 917725, 917740, 917741 eller 917745

2.1 Uppgifter om tillverkare

MAFELL AG, Postfach 1180, D-78720 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Maskinens ID-beteckning

Alla uppgifter som behovs for identifiering av maskinen kan lasas pa den monterade kapacitetsskylten.

Skyddsklass II

CE-markning for documentation beträffande overensstammelse med grundlaggande sakerhets- och halsokrav enligt bilaga I, maskinriktliner.

Endast for EU Länder.

Kastainte elektroverktyg i hushallsopoma!

Enligt europeiskt direktiv 2002/96/EG betraffande uttjanta elektron- och elektronikapparater somt gällande nationell lagstiftning maste uttjanta elektronverktyg samlas separat och lämnas till miljövänlig Återvinning.

Läs braksanvisningen sa att risken for skador kan minskas.

2.3 Tekniska data

Universalmotor avstörd mot radio och tv	230 V~, 50 Hz
Ineffect	350 W
Slag på tomgang	12000 – 24000 slag / min
Slag vid normalbelastning	9000 – 20000 slag / min
Slipkraft	3,0 mm (gäller EVA150E 3)
	5,0 mm (gäller EVA150E 5)
Slipplatta	Ø 150 mm
Slipmedel – självhäftande	Ø 150 mm
Diameter utsugsstuts	35 mm
Viktutan elsladd och främre handtag	2,15 kg

2.4 Uppgifter om bullernivá

Enligt EN 60745-1 och EN 60745-2-4 uppmatta bullervarden uppgar till:

Bullereffektniva

94 dB (A)

Matosakerheten K uppgar till 3 dB.

De angivna värdena tar inte hänsyn till möjlig seriespridning och ar inte lämpliga for fastställning av bedömningsnivå dàenna varierar beroende på användningsstad, aktuell bearbetning och paverkan från omgivningen. En bedömningsniva kan dārfor endast beräknas av maskinoperatoren i det enskilda fallet.

2.5 Uppgifter om vibration

Den enligt EN 60745-2-4 beräknade vibrationsvärdena uppgår till:

vid det stora handtaget mindre an 2,5m / s^2

vid det främre handtaget 3,6 m/s²

Matosakerheten K uppgar till 1,5 m/s²

2.6 Leveransinnehäll

Excenterslip EVA150E 3/EVA150E 5 kompl. med:

1 Slipnät Abranet - set, P 60 - P 320
1 Skydd 0150 57-hal
1 Universal-filterpase med hällare
1 Kantskydd
1 Transportbox
1 Bruksanvising
1 Häfte «Sakerhetsanvisingar»
1 Installningsverktyg

2.7 Avsedd användning

Excenterslipen ar endast avsedd for torr ytbearbetning pa tra, farger, lacker, spackel, gips och metall.

En annan användning an vad som beskrivs ovan ar inte tillaten. Tillverkaren fransager sig allt ansvar for skador som kan harledas till sadan avvikande användning.

Följ de riktlinjer beträffande använding, service och underhäll som lämnas av Mafell für korrekt använding av maskinen.

2.8 Kvarvarande risker

Risk

Användningsrelaterade restrisker finns kvar även vid korrekt
användning och trots att sakerhetsbestämmelser följs.

• Röra vid slipnätet aller slipskivan vid slipning.
• Beröring av spanningsforande delar nar kapan ar oppen och natakontakten inte ar urdragen.
• Paverkan på hörsel vid langvariga arbeten utan hörskelskydd.
• • Emission av hälsofarlicht tradamm vid langre användning utan uppsugning.

Beakta alltid foljande
sakerhetshänvisningar och de
sakerhetsbestammelser som galler
i repsektive anvandarland!

Barn och ungdomar fär inte hanteraenna maskin. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackkraft inom ramen for sin utbildning.
- Arbeta aldrigutan de skyddsanordninger som foreskrivsforaktuelltarbete ochandra ingetp maskinen som kan paverka sakerheten.
- Vid användning av maskinen utomhus rekommenderas en jordfelsbrytare.
- Skadad kabel eller kontakt måste omgående bytas ut.

• Forhindra skarpa böjningar av kabeln. Snurra inte kabeln runt maskinen vid transport och forvaring.

Anvisningar for användning av personlga skyddsutrustninger:

• Bär alltid hörskyydd under arbetet.
• Dammet som skapas under arbetet ar ofta farligt for hãlsan (t.ex. vid bearbetning av ek- och bokträ, mineraliska material, metall eller malade ytor som innehäller bly aller andra skadiga amnen) och bör inte tränga in i kroppen.Rör inte vid dammet och andas inte in det. Använd en suganordning och bär dessutom en lámplig dammskyddsmask. Ta bort dammlager grundligt, t.ex. genom uppsugning med en lámplig specialsug. Tänk även på detta när filterpåsen byts

Anvisiningarfordriften:

• Stoppa inte in händerna i slipnätets vibrationsomrade ell derss feste. Hall i extrahandtaget ell i motorholjet med ena handen.
• Hall aldrig fast arbetsstycket i handen aller over benet. Sakra arbetsstycket på att stabilt underlag.
• Säkra, om möjligt, arbetsstycket sa att det inte flyttar sig, ex. med skruvtvingar.
• Se till att du står stadigt och inte riskerar att halkasamt att belysningen ar tillräcklig.
• Använd bara slipnät med de mätt som anges i den härBruksanvisingen.

Anvisningar for servcie och underhäll:

• Regelbunden rengöring av maskinen, framfor allt av justeringsanordninger och styrfunctionaler, ar en viktig sakerhetsaspekt.
• Endast original MAFELL reservdilar och tillbehör fär användas. I annat fall foreligger inga ansprák på garantietaganden och inget ansvar frant tillverkarens sida.

Maskinen ske alltid vara avstangd\ när den ansluts till elnatet.

Färe idrifttagning maste det kontrolleras att natspanninger overensstämmer med vad som stared på maskinens kapacitetsskylt.

Maskinen ska anslutas till en lamplig, extern suganordning vid alla arbeten dar en stor mangd damm skapas. Lufthastigheten maste vara minst 20m / s

Utsugningsstosens inre diameter ar 35~mm

En problemfri dammuppsugning kan bara garanteras纳税 slipnat eller halat slippapper anvands. Eftersom slipmaskinen har en inbyggd uppsugningsfunktion kan man arbeta medenna och den medfoljande dammpasen vid korta arbetsinsatser och pa svårätkomliga platser. Tänk på att byta filterpäsen regelbundet (bild. 7 och 8).

4.3 Slipmedelsbyte

Risk

Drag alltid ur natakontakten vid alla servicearbeten.

Montera självaftande slipmedel

(bild 2)

Kardborrestängningen gör att det,gär snabbt att byta slipmedel 6

Ta bort smuts och damm fran slipskivan 4 innan du satter pa ett nytt slipmedel.
När slipnät används ská skyddet 5 monteras på slipskivans självhäftende yta für att undvika slitage.
När skyddet trycks fast ar det viktigt att tänka pa att halningen ske overensstämma med den hos slipskivan.

Anvand bara original MAFELL slipmedel.

4.4 Slipskiva

4.4.1 Slipskiveurval

For att fã bra slipkvalitet ska du anvanda ratt slipskiva enligt användningen i foljande lista:

Universell for grov- och finslipning pa ytor, slipning pa kanter:

-Slipskiva,hard"0150,35Shore

Finslipning på formdelar, konvexa ytor o. radier.
Använd inte på kanter

• • Slipskiva „soft" 0150, 20 Shore

Best.nr., set tillbehör.

4.4.2 Byte slipskiva

Risk

Drag alltid ur natakontakten vid alla servicearbeten.

Górdàpáfoljande satt:

• Skruva ur skruven 7 (bild 3). Nu gär det byta slipskivan 4.
  Vrid pa slipskivan medan den sats ppa plats, tills den hakar fast i faskultens avfasninger 8 (bild 4).
• Skruva i skruven 7 (bild 3) igen.

Anvand bara original MAFELL slipskivor.

4.4.3 Slipskive-broms

Slipskivan bromsas av en manschett 9 (bild 5) for att forhindra att den skruvas upp okontrollerat.

Manschetten slits i takt med att tiden gär och nar bromseffekten avtar maste den bytas ut mot en ny pa en MAFELL kundtjänstverkstad.

4.5 Extrahandtag

När det behövs kan extrahandtaget 10 (bild 6) tas bort fran maskinen med den medfoljande insexskruvmejseln och den integrerade skruven 11.

4.6 Kantskyddet

Kantskyddet 12 (bild 6) kan tas bort fran maskinen om det behövs. Man vrider det dà àt vänster till det bakre laget, trycker sedan ner det och drar ut det bakat.

5 Användning

5.1 ldrifttagning

Innehallet ienna bruksanvisning maste vara kant av alla som sca hantera maskinen, med speciell hänvisning till kapitlet "Sakerhetsanvisningar".

5.2 Till- och frankoppling

Kortdrift

• Starta: Tryck in reglaget 1 (bild 1).
• Avstängning: Slapp reglaget.

Kontinueregl drift

• Starta: Tryck in reglaget 1 och)darefter arreteringsknappen 2. Sedan slapper du reglaget medan arreteringsknappen ar intryckt. Motorn arbetar utan att reglaget halls intryckt.
• Avstängning: Tryck in reglaget 1 tills arreteringsknappen 2 hoppar ut. Sedan släpper du reglaget.

5.3 Styrelektronik

Slagfrekvensen hos excenterslipen EVA150E

3/EVA150E 5 kan stallas in steglost fran 9 000 slag/min till 22 000 slag/min på justeringsratten 3 (bild 1) till styrelektroniken.

Med styrelektroniken kan sliphastigheten anpassas till det aktuella materialet. Detta gör att varmekändigt

material - som syntet, färger, lacker och lasyrer - skyddas mot skador på grund av for hög sliphastighet. Dessutom häller slipnätet langre eftersom det inte blir smetigt. Välj alltså alltid den materialanpassade sliphastigheten med hjälp av styrelektroniken;när de mest varierande material slipsas.

5.4 Arbetsanvisiningar

Slipresolutatet blir böst när du anvander dig av svagt tryckt.

Du undviker repor vid start och avstängning om maskinen arbetarRARY du lagger den mot arbetsstycket, elln rnr du tar bort den fran det.

6 Service och underhäll

Risk

Drag alltid ur natakontakten vid alla servicearbeten.

MAFELL-maskiner ar konstruerade forlagfrekvent serviceniva.

Anvanda kullager har smörjning som gäller für lagrets livstid. Efter langre användning rekommenderar vi att lata en auktoriserad MAFELL-kundtjänstverkstad gäigenom maskinen.

Ta bort damm frän maskinen regelbundet. Sug dà ur ventilationsöppningarna på motorn.

6.1 Forvaring

Ska maskinen inte anvandas undre langre period skaden rengoras noggrannt. Spruta rostskyddsmedel pa blanka metalldilar.

7 Åtgårdande av störning

Risk

Felsökning after orsak till foreliggande störning och atgardende avenna kraver alltid största uppmärksamhet och forsiktigkeit. Drag Först ur kontakten!

Nedan Återfinns nagra störningar somt orsaken till felen. Vid fortsett störningar kontaktas inköpsätlet aller MAFELL-kundtjänst direkt.

Störning	Orsak	Åtgård
Maskinen startar inte	Ingen ström	Kontrollera strömförsörjningen
	Kolborstar utslutna	Lämna Lämna maskinen till MAFELL-kundtjänstverkstad
Okontrolerad uppskruvning av slipskivan	Manschettens bromseffekt fösamrad	Lämna maskinen till MAFELL-kundtjänstverkstaden

8 Slipmedel

Delnr.	Best.nr.	Prisuppg.	Produkt	Utförande	Antal
520	093447	99	Slipnät Abranet HD ø150, 20 st	Kornstorlek 60	1 b
521	093448	99	Slipnät Abranet ø150, 35 st	Kornstorlek 80	1 b
522	093449	99	Slipnät Abranet ø150, 40 st	Kornstorlek 100	1 b
523	093450	99	Slipnät Abranet ø150, 40 st	Kornstorlek 120	1 b
524	093451	99	Slipnät Abranet ø150, 40 st	Kornstorlek 150	1 b
525	093452	99	Slipnät Abranet ø150, 40 st	Kornstorlek 180	1 b
526	093453	99	Slipnät Abranet ø150, 40 st	Kornstorlek 240	1 b
527	093454	99	Slipnät Abranet ø150, 40 st	Kornstorlek 320	1 b
500/1	093446	99	Skydd ø150		1 b

9 Extra tillbehör

Delnr.	Best.nr.	Prisuppg.	Produkt	Utförande	Antal
11/1	093455	99	Slipskiva hard kompl. fp.	Ø150, 35 Shore	1 b
11	093457	99	Slipskiva soft kompl. fp.	Ø150, 20 Shore	1 b
-	093459	99	Softstöd fp.	Ø150	1 b
502	205570	99	Univ.-filterpåse fp. 5 st		1 b
