BEDIENUNGSANLEITUNG EVA 150 E3 Mafell

Exzenterschleifer Originalbetriebsanleitung und Ersatzteilliste 5

These Betriebsanleitung enthalt Hinweise, die für das sichere Arbeit mit dieser Maschine wichtig sind. Lesen Sie deshalb unbedingt diese Betriebsanleitung.

WARNING!

1 Zeichenerklarung 6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller 6
2.2 Kennzeichnung der Maschine 6
2.3 Technische Daten 7
2.4 Angaben zur Gerauschemission 7
2.5 Angaben zur Vibration 7
2.6 Lieferumfang 7
2.7 Bestimmungsgemäß Verwendung 8
2.8 Restrisiken 8
3 Sicherheitshinweise 8
4 Rüsten / Einstellen 9
4.1 Netzanschluss 9
4.2 Staubabsaugung 9
4.3 Schleifmittelwechsel 9
4.4 Schleifteller 9
4.5 Zusatzhandgriff 10
4.6 Kantenschutz 10
5 Betrieb 10
5.1 Inbetriebnahme 10
5.2 Ein- und Ausschalten 10
5.3 Regelelektronik 10
5.4 Arbeitschinweise 10
6 Wartung und Instandhaltung 10
6.1 Lagerung 10
7 Storungsbeseitigung 11
8 Schleifmittel 11
9 Sonderzubehor 11

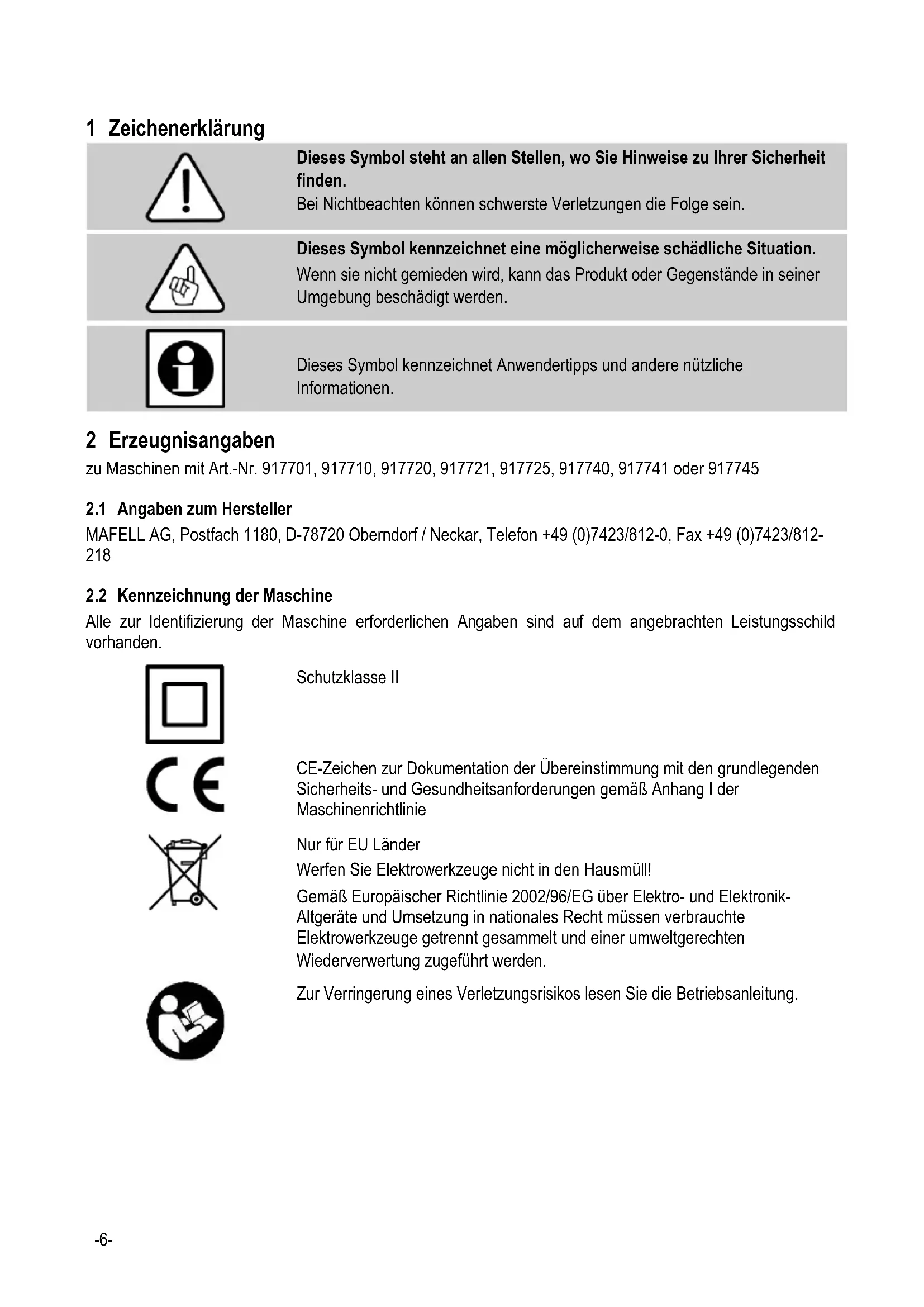

1 Zeichenerklarung

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu ihrer Sicherheit finden.

Bei Nichtbeachten konnen schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 917701, 917710, 917720, 917721, 917725, 917740, 917741 oder 917745

2.1 Angaben zum Hersteller

MAFELL AG, Postfach 1180, D-78720 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

Schutzklasse II

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Zur Verringerung eines Verletzungsrisikoslesen Sie die Betriebsanleitung.

2.3 Technische Daten

Universalmotor funk- und fernsehentört	230 V~, 50 Hz
Aufnahmeleistung	350 W
Hübe im Leerlauf	12000 – 24000 Hübe / min
Hübe bei Normallast	9000 – 20000 Hübe / min
Schleifhub	3,0 mm (bei EVA150E 3)
	5,0 mm (bei EVA150E 5)
Schleifplatte	Ø 150 mm
Schleifmittel – kletthaftend	Ø 150 mm
Durchmesser Absaugstutzen	35 mm
Gewicht ohne Netzkabel und vorderen Handgriff	2,15 kg

2.4 Angaben zur Geräuschemission

Die nach EN 60745-1 und EN 60745-2-4 ermittelten Gerauschemissionswerte betragen:

Schall-Leistungspegel

94 dB (A)

Arbeitsplatzbezogener Emissionswert

83 dB (A)

Die Messunsicherheit K beträgt 3 dB.

Die angegebenen Werte berücksichtigten keine mögliche Serienstreitung und sind nicht geeignet zur Feststellung der Beurteilungspegel, da diese in Abhängigkeit von der Einsatzzeit, der jeweiligen Bearbeitung und den Umgebungseinfüssen schwanken. Ein Beurteilungspegel kann deshalb nur beim Maschinenanwender im Einzelfall ermittelt werden.

2.5 Angaben zur Vibration

Die nach EN 60745-2-4 ermittelten Vibrationswerte betragen: am Hauptgriff kleiner als 2,5m / s^2 am vorderen Handgriff 3,6m / s^2 die Messunsicherheit K betragt 1,5m / s^2

2.6 Lieferumfang

Exzenterschleifer EVA150E 3 / EVA150E 5 kompl. mit:

1 Schleifgitter Abranet - Set, P 60 - P 320
1 Schutzauflage 0150 57-Loch
1 Universal-Filterbeutel mit Halterung
1 Kantenschutz
1 Transportkasten
1 Betriebsanleitung
1 Heft «Sicherheitshinweise»
1 Bedienwerkzeug

2.7 Bestimmungsgemäß Verwendung

Der Exzenterschleifer ist ausschließlich zur trockenen Oberflächenfeinbearbeitung von Holz, Farben, Lacken, Spachtel, Gips und Metall vorgesehen.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorght, haftet der Hersteller nicht.

Um die Maschine bestimmungsgemäß zu verwenden halten Sie die von Mafell vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen ein.

2.8 Restrisiken

Gefahr

Bei bestimmungsgemäßem
Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen
bleiben durch den
Verwendungszweck
hervorgerufene Restrisiken.

• Berühren des Schleifgitters oder dem Schleifteller beim Schleifen.
• Berühren spannungsfährender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.
• • Emission gesundheitsgeführder Holzstäube bei länger dauernden Betrieb ohne Absaugung.

3 Sicherheitshinweise

Gefahr

Beachten Sie stets die folgenden Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

Allgemeine Hinweise:

• Kinder und Jugendliche)dürfen diese Maschine nicht bedieren.Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung.
• Arbeitsen Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutz

vorrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beinträchtigen konnte.

• Beim Einsatz der Maschine im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen.
• Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden.
• Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lagern der Maschine das Kabel nicht um die Maschine wickeln.

Hinweise zur Verwendung persönlicher Schutzausrüstungen:

• Tragen Sie beim Arbeitsen immer einen Gehorschutz.
• Der beim Arbeiten entstehende Staub ist oft gesundheitsschädlich (z.B. beim Bearbeiten von Eichen- und Buchenholz, mineralische Werkstoffe, Metall oder Farbanstriche, die Blei oder andere Schadstoffe enthalten) und sollen nicht in den Körper gelangen. Berühren oder atmen Sie den Staub nicht ein. Verwenden Sie eine Staubabsaugung und tragen Sie zusätzliche geeignete Staubschutzmaske. Entfernen Sie abgelagerten Staub gründlich, z. B. durch Aufsagen mit einem geeignetem Spezialsauger. Beachten Sie dies auch beim Wechsel des Filterbeutels

Hinweise zum Betrieb:

• Kommen Sie mit ihren Handen nicht in den Schwingbereich des Schleifgitters oder dessen Aufnahme. Halten Sie mit ihrer zweiten Hand den Zusatzgriff oder das Motorgehause.
• Halten Sie das Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Unterland.
• Sichern Sie wenn möglich das Werkstück gegen Wegrutschen, z. B. mit Schraubzwingen.
• Sorgen Sie für einen freien und rutschsicheren Standplatz mit ausreichender Beleuchtung.
• Verwenden Sie nur Schleifgitter mit dem in dieser Bedienungsanleitung angegebenen Abmessungen.

Hinweise zur Wartung und Instandhaltung:

Die regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der

Führungen, stellt einen wichtigen Sicherheitsfaktor dar.

• Es dürfen nur original MAFELL-Ersatz- und Zubehörerteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.

Nur die ausgeschaltete Maschine an das Spanningsnetz anschliessen.

4 Rüsten / Einstellen

4.1 Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild der Maschine angegebenen Betriebsspannung übereinstimmt.

4.2 Staubabsaugung

Bei allen Arbeiten, bei denen eine erhebliche Menge Staub entstehen, schreiben Sie die Maschine an eine geeignete externe Absaugeinrichtung an. Die Luftgeschwindigkeit muss mindestens 20m / s betragen.

Der Innendurchmesser des Absaugstutzens beträgt 35mm

Eine einwandfreie Staubabsaugung ist nur bei Verwendung von Schleifgitter oder gelochtem Schleifpapier gewährleistet. Da der Schleifer über eine Eigenabsaugung verfügt, kann für kurze Einsätze und unzugangliche Bereiche mit der Eigenabsaugung und dem mitgelieferten Filterbeutel gearbeitet werden. Achten Sie hierbei auf einen regelmäßigen Wechsel des Filterbeutels (Abb. 7 und 8).

4.3 Schleifmittelwechsel

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

Montieren von Schleifmittel mit Kletthaftung (Abb.2)

Der Klettverschluss ermöglich ein schnelles Wechseln der Schleifmittel 6

• Befreien Sie den Schleifteller 4 von Schmutz und Staub, bevor Sie ein neuen Schleifmittel aufziehen.
• Bei Verwendung von Schleifgitter soll zur Vermeidung von Verschleib die Schutzauflage 5 auf den Klett des Schleiftellers aufgezogen werden.
• Achten Sie beim Aufdrücken der Schutzauflage darauf, dass die Lochung mit denen der Schleifplatte übereinstimmen.

Verwenden Sie nur original MAFELL Schleifmittel.

4.4 Schleifteller

4.4.1 Schleiftellerauswahl

Um eine gute Schleifqualität zu erhalten, verwenden Sie den wichtigen Schleifteller entsprechend der Anwendung aus der folgenden Ende:

Universell für Grob- und Feinschliff auf Flächen, Schleifen an Kanten:

• Schleifteller,hard" 0150,35 Shore

Feinschliff an Formteilen, Wölbungen u. Radien. Nicht an Kanten einsetzen

• • Schleifteller „soft" 0150, 20 Shore

Best.-Nr. siehe Sonderzubehör.

4.4.2 Schleiftellerwechsel

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

Dazu gehen Sie wie folgt vor:

• Drehen Sie die Schraube 7 (Abb. 3) Heraus. Nun ist das Auswechseln des Schleiftellers 4 möglich.
• Drehen Sie während des Aufsetzens den Schleifteller, bis er auf den Abflachungen des Aufnahmebolzens 8 (Abb. 4) einrastet.
  Drehen Sie die Schraube 7 (Abb. 3) wieder ein.

Verwenden Sie nur original MAFELL Schleifteller.

4.4.3 Schleifteller-Bremse

Um ein unkontrolliertes Hochdrehen des Schleiftellers zu verhindern, wird dieser durch eine Manschette 9 (Abb. 5) abgebremst. Da sich die Manschette im laufe der Zeit abnützt, muss sie bei nachlassender Bremswirkung in einer MAFELL Kundendienstwerkstatt durch eine neue ersetzt werden.

4.5Zusatzhandgriff

Der Zusatzhandgriff 10 (Abb. 6) kann bei Bedarf mit der integrierten Schraube 11 von der Maschine mit dem beiliegenden Sechskantschraubendreher entfernt werden.

4.6 Kantenschutz

Der Kantenschutz 12 (Abb. 6) kann bei Bedarf von der Maschine entfernt werden. Hierzu ist er nach links in die wichtere Stellung zu drehen, dann nach unter drücken und nach hinten Herausziehen.

5 Betrieb

5.1 Inbetriebnahme

These Betriebsanleitung muss allen mit der Bedienung der Maschine beauftragten Personen zur Kenntnis gegeben werden, wobei insbesondere auf das Kapitel „Sicherheitshinweise" aufmerksam zu machen ist.

5.2 Ein- und Ausschalten

Kurzbetrieb

• Einsatzen: Drücken Sie den Schalter 1 (Abb.1).
  Ausschalten: Lassen Sie den Schalter los.

Dauerbetrieb

• Einsatzen: Drücken Sie den Schalter 1 und den Arretierknopf 2 nacheinander. Danach setzen Sie bei gedrücktem Arretierknopf den Schalter los. Der Motor lauft ohne Druck auf den Schalter.

• Ausschalten: Drücken Sie den Schalter 1 ein bis der Arretierknopf 2 herausspringt. Danachlassen Sie den Schalter los.

5.3 Regelelektronik

Die Hubzahl des Exzenterschleifers EVA150E 3 / EVA150E 5 kann am Verstellrad 3 (Abb.1) der Regelelektronik stufenlos von 9000 Hube/min bis 22000 Hube/min eingestellt werden.

Mit der Regelelektronik kann die Schleifgeschwindigkeit auf das jeweilige Material abgestimmt werden. Dadurch sind wärmeempfindliche Materialien wie Kunststoffe, Farben, Lacke und Lasuren vor Schäden durch zu hohe Schleifgeschwindigkeiten geschützt. Außen dem hält das Schleifgitter länger, da es nicht zuschmiert. Wahlen Sie also mit der Regelelektronik beim Schleifen der untersiedlichsten Werkstoffe immer die materialgerechte Schleifgeschwindigkeit.

5.4 Arbeitschinweise

Die Beste Schleifleistung erreichen Sie bei geringem Druck.

Sie vermeiden Kratzspuren vom An- und Ausschalten, indem Sie den laufenden Schwingschleifer auf das Werkstück aufsetzen undihn mit laufendem Motor vom Werkstück entfern.

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebszeit empfehlen wir, die Maschine einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu übergeben.

Befreien Sie die Maschine in regelmäßigen Abständen von abgelagertem Staub. Dabei saugen Sie die Luftungsöffnungen am Motor aus.

6.1 Lagerung

Wird die Maschine langere Zeit nicht verwendet, ist sie sorgfältig zu reinigen. Blanke Metallteile mit einem Rostschutzmittel einsprühen.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzsteckerziehen!

Im Folgenden sind eine der früigsten Störungen und ihre Ursachen aufgeführrt. Bei weiteren Störungen wenden Sie sichitte an ihren Handler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Maschine{lösst sich nicht einschalten	Keine Netzpannung vorhanden	Spannungsversorgung kontrollieren
	Kohlebürsten abgenützt	Maschine in die MAFELL-Kundendienstwerkstatt bringen
Unkontrolliertes Hochdrehen des Schleiftellers	Bremswirkung von Manschette nachgelassen	Maschine in die MAFELLKundendienstwerkstatt bringen

8 Schleifmittel

Teil Nr.	Best-Nr.	Preisschl.	Gegenstand	Ausführung	Stück
520	093447	99	Schleifgitter Abranet HD ø150, 20 Stück	Körnung 60	1 b
521	093448	99	Schleifgitter Abranet ø150, 35 Stück	Körnung 80	1 b
522	093449	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 100	1 b
523	093450	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 120	1 b
524	093451	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 150	1 b
525	093452	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 180	1 b
526	093453	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 240	1 b
527	093454	99	Schleifgitter Abranet ø150, 40 Stück	Körnung 320	1 b
500/1	093446	99	Schutzauflage ø150		1 b

9 Sonderzubehör

Teil Nr.	Best-Nr.	Preisschl.	Gegenstand	Ausführung	Stück
11/1	093455	99	Schleifteller hard kpl. verp.	Ø150, 35 Shore	1 b
11	093457	99	Schleifteller soft kpl. verp.	Ø150, 20 Shore	1 b
-	093459	99	Softauflage verp.	Ø150	1 b
502	205570	99	Univ.-Filter Beutel verp., 5 Stück		1 b
