BRUGSANVISNING EVA 150 E3 Mafell

Excentriks liber Original driftsvejledning og reservedellste 61

MAF02046Vz

ACHTUNG!

Denne driftsvejledning indeholder vigtige henvisninger om sikkerheden ved brug af maskinen. Laes driftsvejledningen omhyggeligt.

MAF02031a

MAF02032/a

MAF02033/a

MAF02034/a

MAF02035/a

MAF02036/a

MAF02038/a

MAF02039/a

Inhaltsverzeichnis

3 Sakerhetsanvisningar

Risk

Allmanna anvisningar:

1 Forklaring at tegn 62
2 Produktinformationer 62
2.1 Producentinformationer 62
2.2 Maerkninq af maskinen 62
2.3 Tekniske data 63
2.4 Informationer vedr.stoj 63
2.5 Informationer vedr. vibrationer 63
2.6 Leveringsomfang 63
2.7 Hensigtsmaessig brug 64
2.8 Resterende risici 64
3Sikkerhedshenvisninger 64
4 Klargoring/justering 65
4.1 Nettilslutning 65
4.2 Stovudsgn ing 65
4.3 Shift af nibemiddel 65
4.4 Slibeskive 65
4.5 Ekstrahandtag 65
4.6 Kantbeskyttelse 65
5 Drift 66
5.1 lgangsætning af maskinen 66
5.2 Til-ogfrakobling 66
5.3 Reguleringselektronik 66
5.4 Arbejdshenvisninger 66
6 Vedligeholdelse og reparation 66
6.1 Lagring 66
7 Afhjaelpning af driftsforstyrelser 67
8 Slibemiddel 67
9 Specialudstyr 67

1 Forklaring at tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilssidesættelse af henvisningerne.

Dette symbol kendetegner mulige faresituationer.

Hvis disse situationer ikke undgås, er der fare for, at produit etller genstande i naerheden beskadiges.

Dette symbol kendetegner henvisninger og andre nyttige informationer.

2 Produktinformationer

2.2 Maerkninq af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, vindes pa det monterede skilt.

Beskyttelsesklasse II

CE-mærkning til dokumentation for overensstemmelse med de grundlaeggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande

Elektrisk værktøj ma ikke smides udammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE), skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Laes driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.

2.3 Tekniske data

Universalmotor radio- og fjernsystøjdæmpet	230 V~, 50 Hz
Optagen effet	350 W
Bevægelser i tomgang	12000 – 24000 slag / min
Bevægelser ved normal belastning	9000 – 20000 slag / min
Slibebevægelse	3,0 mm (ved EVA150E 3)
	5,0 mm (ved EVA150E 5)
Slibeplade	150 – mm
Slibemiddel – velcrolukning	150 – mm
Udsugningsstuds-diameter	35 mm
Vægt ut den strømledning og forreste händtag	2,15 kg

2.4 Informationer vedr.stoj

De malte stojemissionsvardier after EN 60745-1 og EN 60745-2-4 er:

Lydeffektniveau

94 dB (A)

Arbejdspladsrelateret emissionsvardi

83 dB (A)

Maleusikkerheden K er 3 dB.

De nævnte værdier tager hensyn til mulige forskelle og kan ikke regnes som vurdering af det reelle stojniveau, da værdierne kan variere alt afhængig af tid for anvendelse, bearbejdning og omgivelser. Det er derfor kun muligt at gennemføre en individuel vurdering af støjemissionerne hos den enkelte bruger.

2.5 Informationer vedr. vibrationer

Vibrationsværdierne, der er beregnet ih. EN 60745-2-4, er:

Påhandgrebet minredend 2,5 m/s²

På det det forreste händgreb 3,6 m/s²

Måleusikkerheden K er 1,5 m/s²

2.6 Leveringsomfang

Excentriksliber EVA150E 3 / EVA150E 5 kompl. med:

1slibegitterAbranet-Set,P60-P320
1 beskyttelsesunderlag 0150 57-hul
1 universal-filterpose med holder
1 kantbeskyttelse
1 transportkasse
1 driftsvejledning
1 hæfte «Sikkerhedshenvisninger»
1 betjeningsværkt0j

2.7 Hensigtsmaessig brug

Excentriksliberen er udelukkende beregnet til tør overfladebehandling af træ, maling, lak, spartling, gips og metal.

Brug, som er i strid mod ovennævnte, er ikke tilladt. For en beskadigelse, som resulterer afalandbrug, er producenten ikke ansvarlig.

Seli tilfela de af hensigsmaesig
brug og ved overholdelse af
sikkerhedsbestemmelsene er der
fare i sammenhaeng med
anvendelsesmaden.

• Berøring af slibegitteret eller slieskiven under slibningen.
• Berøring af spændingsførende dele, hvis huset er abent og netstikket ikke er trukket ud.
• Ved ugunstig pavirkning af horeevnen under laengerevarende arbejde Eden horevarn.
• • Emission sundhedsfarligt træstøv ved langvarig drug=uden udsugning.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de
efterfolgende
sikkerhedshenvisninger og de
geldende sikkerhedsbestemmelse
i landet!

Generelle henvisninger:

• Børn ogUNE mä ikke betjene maskinen.Dette gælder ikke forunge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Du mä aldrig arbejde med maskinen.uden de foreskrevne beskyttesesanordninger, du mä ikkeændre sikkerhedsrelevante ting ved maskinen.

• Ved udendørs brug af maskinen anbefales det at anvende et fejlstromrelæ.

• Beskadigede ledninger og stik skal udskiftes med det samme.

• Undgå skarpe knæk i ledningen. Især under transport og lagring af maskinen ma ledningen ikke vikles omkring maskinen.

Henvisninger til brug af beskyttelseesudstyr:

• Brug altid horeværn under arbejdet med saven.
• Støvet som opstår under arbejdet er ofte sundhedsfarligt (f.eks. ved bearbjdning af ege-eller bøgetrae, mineraliske materialer, metal eller malinger, som indeholder bly aller andre skadelige stoffer) og bør ikke na ind i kroppen. Undgå at berøre eller indande støvet. Anvend en støvopsugning og bær desuden en egnet støvbeskyttelsemaske. Fjern aflejret støv (f.eks. ved at opsuge det med en egnet specialstøvsuger). lagtag dette ogsa ved udskiftning af filterposen

Henvisninger vedr. drift:

• Grib ikke ind i slabegitterets eller holderens vingeområde. Hold på ekstra grebet eller motorhuset med den,andenhand.
• Hold aldrig emnet fast i händen eller ovenover benet. Emnet skal sikres pa et stabilt underlag.
• Sikre hvis muligt emnet mod at rutsje væk f.eks. med skruetvinger.
• Sorg for en fri og skridsikker opstellingsplads med tilstrækkelig belysning.
• Brug kun silbegitter med de i driftsvejledningen angivne mal.

• Den regelmæssige rensning af maskinen, især af justeranordningen og føringen, har en stor sikkerhedsmæssig betydning.
• Der mä udelukkende anvendes originale MAFELL-reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produitet.

Maskinen skal vare slukket, nar den tilsluttes til strømnettet.

4 Klargøring / justering

4.1 Nettilslutning

För igangsætning sorges for at el-spændingen stemmer overens med den værdi, der nævnes pa maskinens skilt.

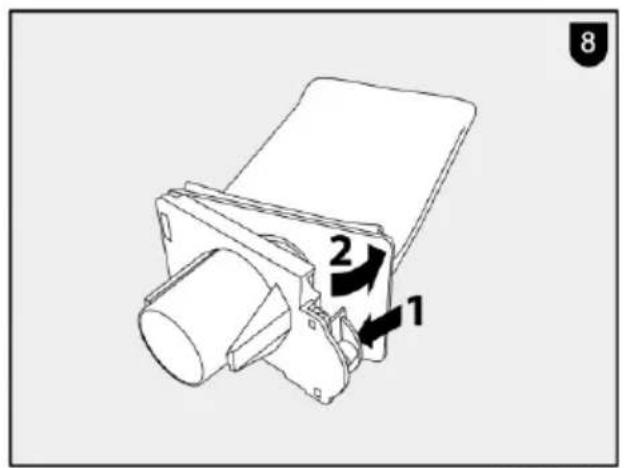

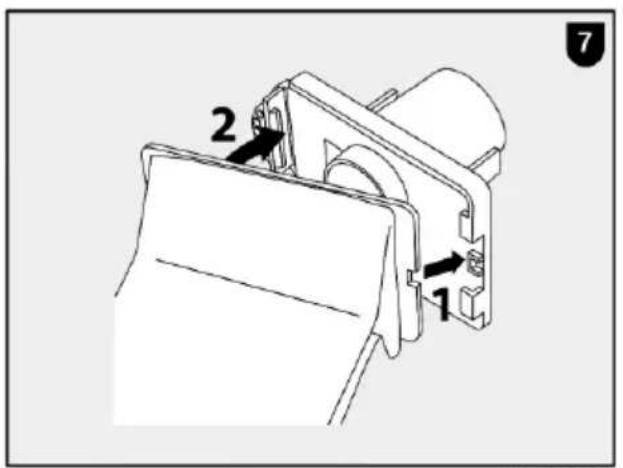

4.2 Stovudsgn ing

Ved ethvert arbejde, hvor der opstar store stovmengder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal vere mindst 20m / s

Den indvendige diameter af udsugningsstudsen er 35 mm.

En korrekt stovopsugning er kun sikret, hvis der bruges silbegitter aller perforeret silbepapir. Da rystepudseren er udstyret med sin egen opsugning, kan der til kortvarigt arbejde og utilgengelige steder arbejdes med maskinens egen opsugning og den medleverede filterpose. Sorg her for et regelmæssigt skift af filterposen (Fig. 7 og 8).

4.3 Skift af slibemiddel

Fare

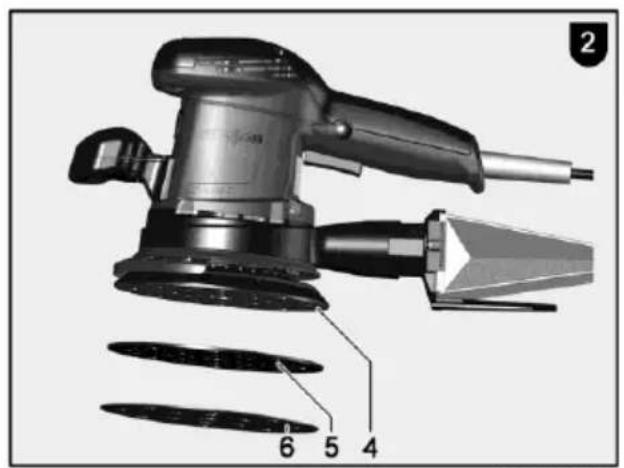

Velcrolukningen tillader et hurtig skift af slibemidlerne 6

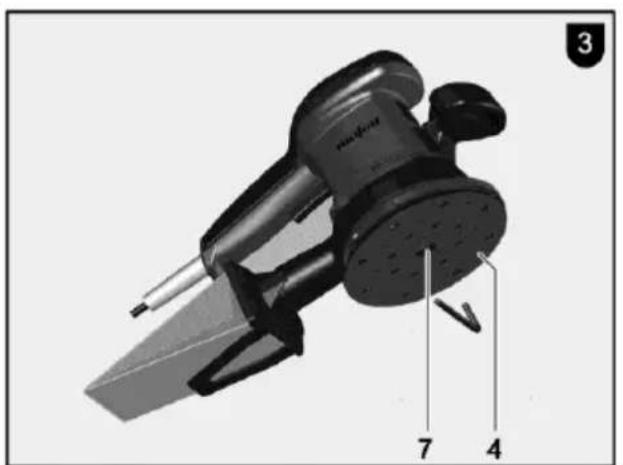

• Rens slibeskiven 4 for tilsmudsning og stov inden du placerer et nyt silbemiddel.
• Ved brug af slibegitter skal der placeres beskyttelsesunderlag 5 på slibeskivens velcrolukning for at undgå slitage.
• Hvis du trykker beskyttelsesunderlaget på skal du holde øje med, at hullerne stemmer overens med slidingkiven.

Brug kun originale MAFELL slabemidler.

4.4 Sibeskive

4.4.1 Udvalg af nibeskiver

For at operetholde en god slabekvalitet, bør du bruge den korrekte slibeskive iht. følgende liste:

Universel for grov- og finslibning pa overflader, slabning af/pa kanter:

• Slibeskive "hard" 0150, 35 Shore

Finslibning af emner, hvælvninger og radier. Må不同程度 bruges på kanter

-Slbeskive ,hard" 0150,20 Shore

Best.nr. se specialudstyr.

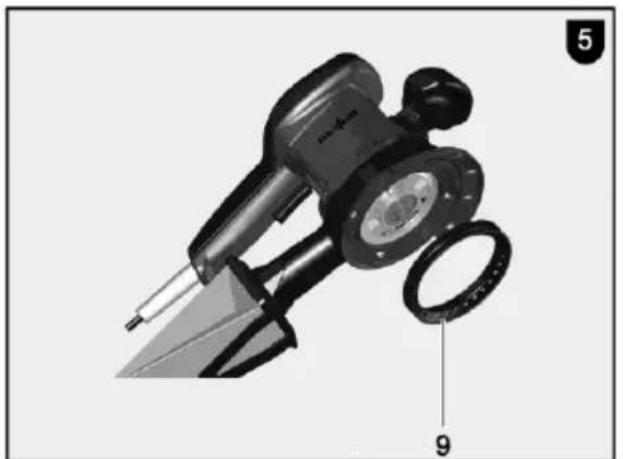

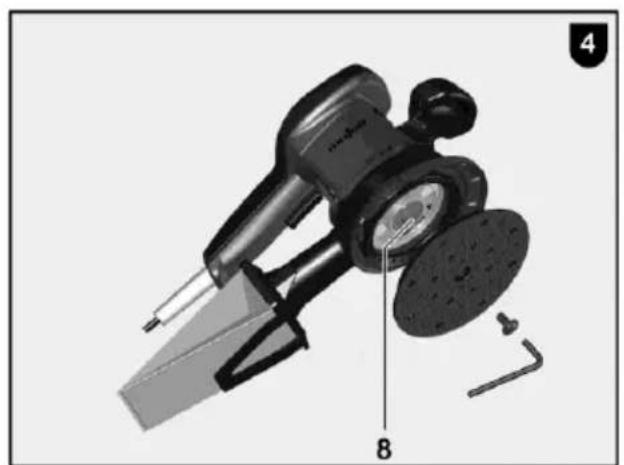

4.4.2 Shift af nibeskiver

Fare

For at undgå en kontrolleret opad-drejning af sslibeskiven, bremsesijke af en manchet 9 (fig. 5). Da machetten slider over tiden, skal den udskiftes i et MAFELL kundeservice-værksted när bromsevirkninger reduceres.

4.5 Ekstrahändtag

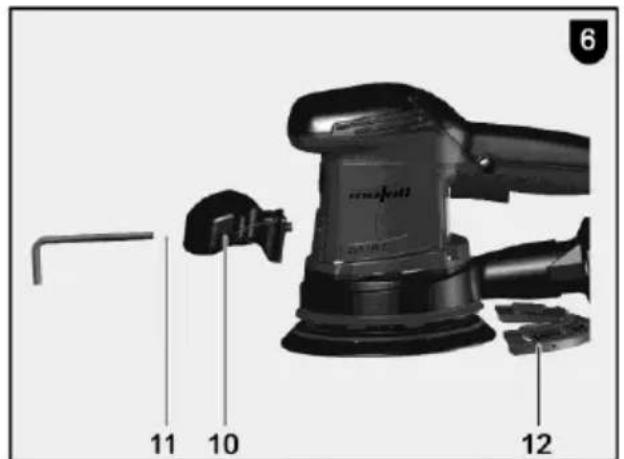

After behov kan ekstrahandtaget 10 (fig. 6) fjernes fra maskinen med den integrerede skrue 11 vha. den vedlagte sekskant-skruetraekker.

Kantbeskyttelsen 12 (ill. 6) kan om nødvendigt tages af maskinen. Hertil skal den drejes t.v. til bageste stilling, derefter trykkes ned og tages ud bagtil.

5 Drift

5.1 lgangsætning af maskinen

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der laegges vægt på afsnittet "Sikkerhedshenvisninger".

5.2 Til-ogfrakobling

Kort drift

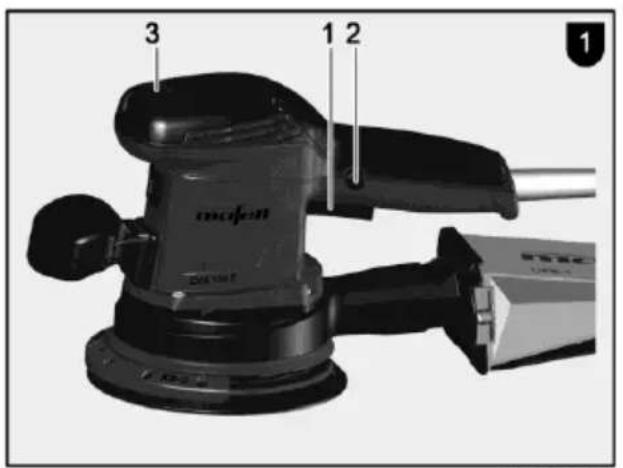

Tilkobling: Tryk på kontakten 1 (Fig.1).
- Frakobling: Slip kontakten.

Konstant drift

• Tilkobling: Tryk på kontakten 1 og laseknappen 2 after hinanden. Slip herefter kontakten, mens laseknappen er trykket ned. Motoren kører,.uden at der trykkes på kontakten.
• Frakobling: Tryk kontakten 1 ind, til laseknappen 2 springer ud. Slip herefter kontakten.

5.3 Reguleringselektronik

Excentriks liberens EVA150E 3 / EVA150E 5 bevægelser kan indstilles via reguleringselektronikkens justeringsjul 3 (fig.1) trinøs fra 9000 bevægelser/min til 22000 bevægelser/min.

Med reguleringselektronikken afstemmes silbehastigheden i forhold til det pagaeldende materiale. Derved er varmefolsomme materialer som f.eks. kunststoffer, farver, lakker og lasurer beskyttet mod skader som flege af hove silbehastigheder. Desuden holder silbegitteret i lengere tid, da det ikke smores til. Udvelg ved silbningen af forskellige materialer via reguleringselektronikken altid den hensigsmæssige silbehastighed.

5.4 Arbejdshenvisninger

Den bedste slibeeffekt opnas med et lille tryk.
Ridsespor fra til- og frakobling undgås ved at
anbringe rystepudseren i tændt tilstand på emnet og
fjerne den igen fra emnet, mens motoren kører.

MAFELL-maskiner er blevet konstrueret med henblick på mindst mulig vedligeholdelse.

Kuglelejrene har livsvarig smoring. After lengere tids drift anbefales det, at der udfores service pa maskinen af pa autoriseret Mafell-kundeservice vorksted.

Befri maskinen for aflejret stov med regelmessige mellemrum.Dette gores ved at suge ventilationsabningerne pa motoren ud.

6.1 Lagring

Rens maskinen noje, hvis den/DDIe skal bruges i Iangere tid. Sprjrt rustbeskyttelsesmiddel pa blanke metaldele.

7 Afhjælpning af driftsforstyrelser

Fare

Årsagen til forstyrelser og afhjælpning af disse kræver altid øget opmaerksohed. Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det falgende ses en oversigt over hyppige driftsforstyrrelser og hvorfor de opstar. Opstar der andre driftsforstyrrelser, bedes du kontakte din forhandler erler direkte MAFELL-kundeservice.

Driftsforstyrelse	Årsag	Afhjælpning
Det er ikke muligt at tinkoble maskine	Ingen netspænding	Kontroller spændingsforsyningen
	Kulbørster slidt	Bring maskinen hen til et MAFELL-kundeserviceværksted
Ukontrolleret opad-drejning afslibeskiven	Manchettens fremsevirkningreduceret	Bring maskinen hen til et MAFELL-kundeserviceværksted

8 Slibemiddel

Del- nr.	Ordre-nr.	Pris.	Genstand	Udførelse	Stk.
520	093447	99	Slibegitter Abranet HD ø150, 20 styk	Korn 60	1 b
521	093448	99	Slibegitter Abranet ø150, 35 styk	Korn 80	1 b
522	093449	99	Slibegitter Abranet ø150, 40 styk	Korn 100	1 b
523	093450	99	Slibegitter Abranet ø150, 40 styk	Korn 120	1 b
524	093451	99	Slibegitter Abranet ø150, 40 styk	Korn 150	1 b
525	093452	99	Slibegitter Abranet ø150, 40 styk	Korn 180	1 b
526	093453	99	Slibegitter Abranet ø150, 40 styk	Korn 240	1 b
527	093454	99	Slibegitter Abranet ø150, 40 styk	Korn 320	1 b
500/1	093446	99	Beskyttesesunderlag ø150		1 b

9 Specialudstyr

Del- nr.	Ordre-nr.	Pris.	Genstand	Udførelse	Stk.
11/1	093455	99	Slibeskive hard kpl. pakke	Ø150, 35 Shore	1 b
11	093457	99	Slibeskive soft kpl. pakke	Ø150, 20 Shore	1 b
-	093459	99	blødt underlag pakke	Ø150	1 b
502	205570	99	Univ.-filterpose pakke, 5 styk		1 b
