LVR5 145 - Högtryckstvätt Lavor - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Lavor
Modell	LVR5 145
Användning	Icke professionell (privat)
Maximalt tryck	145 bar
Vattenflöde	15 l/min (minimum som krävs)
Elanslutning	230 V ~ 50 Hz
Upptagen effekt	Se märkplåten
Vattentillförsel	Anslutning till nätet med backflödesskydd eller sug från en tank
Maximal vattentemperatur vid inloppet	40 °C
Maximalt inloppstryck	1 MPa
Minsta matningsflöde	15 l/min
Minsta diameter på matningsslang	13 mm (förstärkt)
Längd på högtrycksslang	Rulla ut helt före användning
Vikt	Cirka 12 kg
Säkerhet	Säkerhetsavstängning på pistol, skydd mot elektrisk överbelastning (klass I), bypassventil, automatisk avstängning (T.S.)
Funktioner	Högtryckstvätt, detergentsugning, sandblästring, skumning, användning med roterande borste
Underhåll	Utvändig rengöring med torr trasa, kontroll av vatteninloppsfiltret, inget särskilt underhåll
Reservdelar	Använd endast originaldelar eller delar godkända av tillverkaren

Vanliga frågor - LVR5 145 Lavor

Hur startar man apparaten?

Se till att högtrycksslangen är korrekt ansluten till pistolen och apparaten, att vattentillförseln är öppen och att kontakten är ansluten. Sätt omkopplaren på 'I/ON', lås upp pistolens handtag och dra i spaken. Låt vattnet rinna utan bubblor i cirka 1 minut, släpp sedan spaken. Du kan då låsa spaken och ansluta lansen.

Hur använder man rengöringsmedel?

Använd endast rengöringsmedel som rekommenderas av tillverkaren (neutralt biologiskt nedbrytbart schampo). Anslut rengöringsmedels sugslangen till apparaten och doppa änden i produkten. Under drift sugs rengöringsmedlet upp och blandas med vattenstrålen. Skölj efter användning genom att köra apparaten utan rengöringsmedel.

Varför är apparatens tryck lågt?

Flera möjliga orsaker: luft i pumpen (lufta genom att köra apparaten utan högtrycksslang tills vattnet kommer utan bubblor), igensatt vatteninloppsfilter (rengör det), otillräcklig vattentillförsel (kontrollera flöde och tryck), eller igensatt munstycke (rengör munstycket med en nål).

Vad gör man om pumpen läcker?

En lätt fuktighet (upp till 10 droppar per minut) är normalt. Om läckaget är större, kontakta auktoriserad service. Försök inte reparera själv.

Hur rengör man vatteninloppsfiltret?

Koppla bort apparaten och stäng av vattentillförseln. Skruva loss vatteninloppskopplingen på apparaten, ta bort filtret och rengör det med rent vatten. Sätt tillbaka det och skruva fast kopplingen.

Kan jag använda en förlängningssladd?

Ja, förutsatt att den är anpassad för utomhusbruk, att kabelns area är tillräcklig (se tabell i manualen: för <16A och <20m, area 1,5 mm²; för 20-50m, area 2,5 mm²), och att kontakten och uttaget hålls torra och inte ligger på marken. Använd en kabelvinda som håller uttaget minst 60 mm ovanför marken.

Hur förvarar man apparaten efter användning?

Koppla bort elanslutningen och stäng av vattentillförseln. Tryck på pistolen för att avlägsna resttryck. Rulla försiktigt ihop högtrycksslangen och förvara apparaten på en torr och säker plats, utom räckhåll för barn.

Vad gör man om apparaten inte startar?

Kontrollera att kontakten är korrekt ansluten och att kabeln inte är skadad. Kontrollera jordfelsbrytaren. Om problemet kvarstår kan motorskyddet ha löst ut: vänta några minuter, koppla bort och återanslut. Om det inte löser problemet, kontakta service.

Är denna apparat lämplig för professionellt bruk?

Nej, denna apparat är designad för icke professionellt (privat) bruk. Professionell användning leder till att garantin upphör.

Hur kasserar man apparaten vid livslut?

Kasta inte apparaten med hushållsavfallet. Enligt direktiv 2012/19/EU, lämna den på en insamlingsplats för avfall från elektrisk och elektronisk utrustning. Du kan också lämna tillbaka den till återförsäljaren vid köp av en motsvarande produkt.

BRUKSANVISNING LVR5 145 Lavor

• Brug händspröjtepistolens greb.

Betrieb

Se Fig. F

• Rengör ydersiden af maskinen med en tör klud.

> OPBEVARING se fig. P

Topeltisolatsooniga (kui olemas):

• ADVARSEL: Maskinen stär stöttt när den stär på et flatt underlag.

BETJENING

>SERIETILBEHØR

• Lås spaken på händsprøytepistolen.
• Betjen hendelen, og maskinen starter. La

• Slipp spaken på händsprøytepistolen.

Bruh hoytrykksvaskeren kun när slangen er dratt helt ut.

Se fig. N

Etter bruk

T.S. Total Stop

• Apparaten kan anvandas for att tvatta ytor utomhus, nar det behovs vatten under tryck for att ta bort smuts.
• Med motsvarande tillbehör kan man använda skum, sandstråla eller tvätta med en roterande borste, som sätts på pistolen.
• Apparatens prestation och dess enkla handhavande motsvarar en INTE PROFESSIONELL användning.

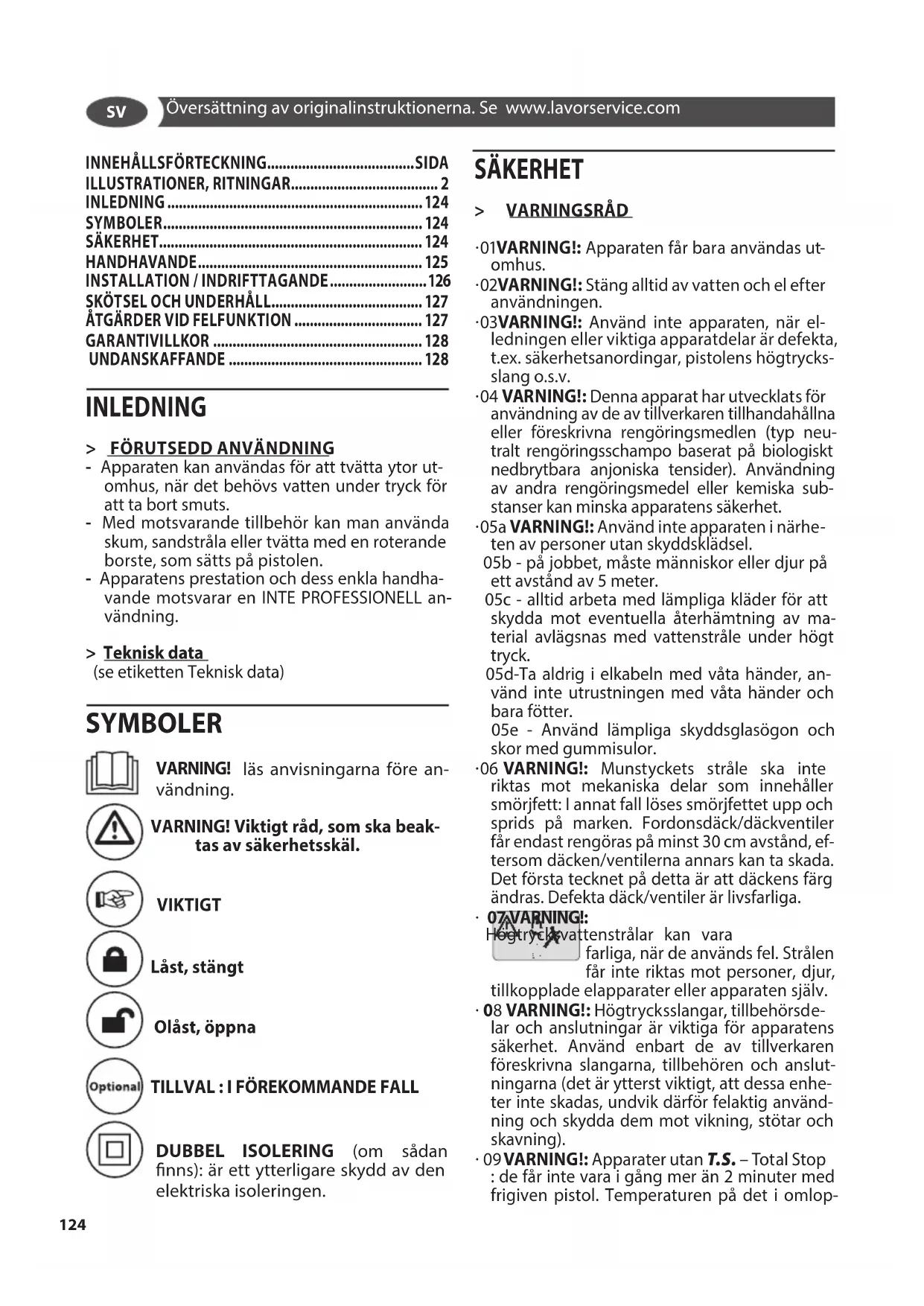

> Teknisk data

(se etiketten Teknisk data)

SYMBOLER

WARNING! läs anvisingarna före användning.

WARNING! Viktigt råd, som ska beaktas av sakerhetsskål.

VIKTIGT

Låst, stängt

Olåst, öppna

TILLVAL:IFOREKOMMANDEFALL

DUBBEL ISOLERING (om sādan finns): ār ett ytterligare skydd av den elektriska isoleringen.

SÄKERHET

> VARNINGSRÄD

-01WARNING!: Apparaten fär bara användas utomhus.

-02WARNING!: Stäng alltid av vatten och el after användningen.

-03VARNING!: Använd inte apparaten, nar elledningen eller viktiga apparatdelar ar defekta, t.ex. sakerhetsanordingar, pistolens hogtrycksslang o.s.v.

04 VARNING!!: Denna apparat har utvecklats for använding av de av tillverkaren tillhandahällna eller foreskrivna rengöringsmedlen (typ neutralt rengöringssschampo baserat på biologiskt nedbrybara anjoniska tensider). Använding av andra rengöringsmedel eller kemiska substanser kan minska apparatens sakerhet.

-05a WARNING!: Använd inte apparaten i narheten av personerutan skyddskländsel.

05b - pa jobbet, maste manniskor erer djur pa ett avstand av 5 meter.

05c - alltid arbeta med lampliga klader for att skydda mot eventuella aterhamtning av material avlagsnas med vattenstrale under Hogt tryck.

05d-Ta aldrig i elkabeln med vata hander, anvand inte utrustningen med vata hander och bara fotter.

05e - Använd lämpiga skyddsglasogon och skor med gummisulor.

-06 VARNING!: Munstyckets stråle skä inter riktas mot mekaniska delar som innehäller smörjfett: I annat fall söses smörjfettet upp och sprids på marken. Fordonsdack/dackventiler fär endast rengöras på minst 30 cm avständ, eftersom dacken/ventilerna annars kan ta skada. Det Första tecknet på detta ar att dackens färgändras. Defekta dack/ventiler ar livsfarliga.

0ZAVARNINGI:

Hegtryc vattenstralar kan vara farliga, nar de anvands fel. Stralen fär inte riktas mot personer, djur, tillkopplade elapparater eller apparaten själv.

08 VARNING!: Hogtrycksslangar, tillbehorsdalar och ansluttingar ar viktiga for apparatenssakerhet. Anvand enbart de av tillverkarenforeskrivna slangarna, tillbehoren och anslutningarna (det ar ytterst viktigt, att dessa enheter inte skadas, undvik darrfor felaktig anvanding och skydda dem mot vikning, stotar och skavning).
- 09 VARNING!: Apparaterutan T.S.-Total Stop :de farinte varagang mer an 2 minutermed frigiven pistol.Temperaturen padet i omlop

pet tillbakaforda vattnet blir avsevart hogre och tillfogar pumpen allvarliga skador.

10 VARNING!: Apparater med T.S.- Total Stop : man bor inte lata dem vara i standby langre an 5 minutes.
11 VARNING!: Koppla alltid fran apparaten helt (huvudströmbrytaren pa (0)OFF), nar den lamnas utan uppsikt.
12 VARNING!: På varje maskin görs en slut-kontroll under driftsforhällanden,/Internal for det normalt, att det finns nagra vattendroppar kvar i den.
13 VARNING!: Se till, att elkabeln inte skadas. Om matningskabeln verkar skadad maste denna bytas ut av tillverkaren, den tekiska servicen aller av kvalificerad personal for att undvika riskfyllda situationer.
13b WARNING!: Lyft eller dra aldrig maskinen i elkabeln.
14 VARNING!: Maskinen innehaller vatskor, som star under tryck. Hall fast sprutpistolen ordentlich for att klara av reaktnskraften. Anvand bara hogtrycksdysan som levereras med maskinen.
16 VARNING!!: Produktien ski inte användas av barn, personer med fysiska eller psychologiska handikap eller personer som saknar lamplig erfarenhet och kännedom omprodukten.
17 VARNING!: Barn skeinte leka medprodukten. Detta galler aven om en vuxen finns narvarande.
18 VARNING!: Starta aldrig hogtryckstvatten innan du forst rullat ut hogtrycksslangen.
19 VARNING!: Se till att högtryckstvätten inte tippar über du rullar ut och in slangen.
- 20 VARNING!!: Stäng av maskinen (off) och tom trycket i slangen innan du rullar ut eller in slangen.
21 VARNING!: Risk for explosion. Sprayainte brandfarliga vatskor.
22 VARNING! For att garantera sakerheten pa maskinen, anvand endast original reservdelar fran tillverkaren eller av tillverkaren godkanda
23 VARNING!: Rikta inte strålen mot dig själv eller andra personer for att rengöra skor aller kläder.
24 VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.
25 VARNING! Koppla fran maskinen fran elnätet innan nagot underhalls-ller rengöringsingrepp utfors.
26 VARNING!: Bristfälliga förlängningskablar kan vara farliga. Om man använder förlängningskabel skà denna vara avsedd für utomhusbruk och kontakterna ská hallas torra och inte ligga direkt på marken. Detta kan genom

foras med hjalp av kabelvinda, som ser till att uttaget ar minst 60~mm over marken.

27VARNING!: När en forlängningsladd används, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstende tabell angivna dimensionerna.
28 VARNING!: Vid använding av högtryckstvatt kan aerosoler bildas. Inandning av aerosolpartiklar kan leda till hälloskador.
29 VARNING!: Genom användning av komplett skärmade munstycken, kan emissionen av vattniga aerosoler minskas avsevär. Om det inte ar möjigt att använda fullständigt skärmade munstycken börtt andningsskydd av klass FFP 2 eller bättre användas (beroende på omgivningen som sca rengöras).

Sakerhetsanordningar:

VARNING!: Pistolen ar forsedd med en sakerhetsspparr. Det ar viktigt att du varje gang du avbryter apparatens anvanding aktiverarenna sakerhetsspparr, sa att ett oavsiktligt oppnande forhindras.
- Sakerhetsanordninger: Sprutpistol med sakerhetssparr, motor med skydd mot elektrisk overbelastning (klass 1), pump med bypass-ventil aller stopp-anordning.
- Sakerhetsknappen på pistolen är inte till for att lasa avtryckaren under arbetet utan for attforallhindra att pistolen öppnas oavsiktligt.
- VARNING!: Apparaten ar utrustad med ett termiskt motorskydd. I handelse av att termosak-ringen har lost ut, vanta nagra minuteser erler ta ur stickkontakten och anslut den igen. Om felet Återkommen eller om inteprodukten startar. Lämna in apparaten pa narraste servicestalle.

• VARNING!: Maskinens stabilitet ar sakerställd nar den ställs upp på ett jämnt underlag.

HANDHAVANDE

> UTRUSTNING STANDARDUTRUSTNING

Se "särskilda handbok med anvisningar" tillhandahålls.

> MONTAGEINSTRUKTIONPÄ FÖRFRAGAN

Se "särskilda handbok med anvisiningar" tillhandahàlls.

> VATTENFÖRSRÖRJNING

Vattenanslutting

VARNING! (Sinbolo): Enhet inte lamplig for att ansluta till natverket dricksvatten.

Högtrycksrengöringsmaskinen kan endast anslutas direkt till det kommunala vattenledningsnätet om det finns en vattenlåsanordning medömming som overensstämmer med gällande bestammelser. Forsäkra dig om att slangen ar Förstärkt och har en diameter på minst 13mm, 5-25 m.

• VARNING!: Vatten som runnit genom en back-ventil anses inte vara drickbart.

VIKTIGT: Sug endast in filtrerat eller rent vatten. Il Vattenkranen ska garantera en vattenmatning som ar dubbelt sa hog som pumpens max. kapacitet.
- Min. capacitet: 15 l/min.
Max. temperatur for inloppsvatten: 40^
Max. tryck for inloppsvatten: 1 MPa.

Anslut hogtrycksrengöringsmaskinen sā nara vattenatets uttag som möjligt.

Fösummelse av ovannämnda forhällanden fororsakar allvarliga skador på pumpen och leder till att garantin upphör att gälla.

Försrjning frän vattenledningsnät

• Anslut en matningssslang (medfoljer inte) till maskinens slangkoppling och till vattenledningsnätet.
• Oppna kranen.
  Vattenmatning fran en öppen behällare
• Skruva ur slangkopplingen for vattenmatningen.
• Skruva fast insugsslangen med filter (medfoljer inte) till slangkopplingen på maskinen.
• Sank ned filtret i behällaren.

• Avlufta maskinen innan den används.

• Skruva ur hogtrycksslangen fran maskinens hogtryckskoppling.

• Starta maskinen och lately den gå tills inga bubblor finns i vattnet somkommen ut ur hogtryckskopplingen.
• Stäng av maskinen och skruva tillbaka högtrycksslangen.

>ELFÖRSSÖRJNING

• Apparatens elansluttingar maste uppfylla nommen IEC 60364-1.
  VIKTIGT: Innan du ansluter apparaten, for-sakra dig om, att uppgifterna pa typskylten stammer med elnatet och att uttaget ar sakrat med en jordfelsbrytare med en reaktnskanslighet under 0,03 A - 30ms.

• Om uttag och stickkontakt inte passar ihop, maste en elektriker byta ut uttaget mot ett annat, passande.

• Använd inte apparaten vid temperaturer under 0^ ,纳税人 der utrustad med en slang av PVC (H W-F).
• Man behöver inte vidta Åtgärder på maskiner markta med dubbel spanning och frekvens.
  26 VARNING!: Bristfälliga förlängningskablar kan vara farliga. Om man använder förlängningskabel skà denna vara avseddd for utomhusbruk och kontakterna ske hallas torra och inte ligga direkt på marken. Detta kan genomforas med hjälp av kabelvinda, som ser till att uttaget ar minst 60 mm over marken.
  27 VARNING!: När en förlängningssladd används, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstende tabell angivna dimensionerna.

	<16 A <25 A
<20 m ø 1,5	mm² - 14 AWG	ø 2,5 mm² - 12 AWG
20 m - 50 m	ø 2,5 mm² - 12 AWG	ø 4,0 mm² - 10 AWG

INSTALLATION/INDRIFTTAGANDE

Idrifttagning

se Bild A

Koppla ihop hogtrycksslangen med spohandtaget.

• Tryck in hogtrycksslangens nippel i spolhandtaget tills den hakar fast med ett horbart „klick".

VIKTIgT: Se till att anslutningsnippeln ar ratt placerad.

Kontrollera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.

se Bild B

• Stick in hogtrycksslangen ordentlich isnabbkopplingen pa maskinen.

se Bild C

• Skruva fast den medfoljande kopplingen pa aggregatets vattenanslutting.
• Kontrollera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.
• Trå på slangen for vattentillförsel på kopplingen på vattenanslutningen.

VIKTIGT: Tilloppslangen ingar inte i leveransen.
- Anslut vattenslangen till vattenforsörjningen.
- Oppna vattenkranen welt.
- Anslut nätkontakt till vagguttag.
- Startaggregatet"I/ON".

se Bild D

• Lossa sparren på spolhandtaget.
  Aktivera avtryckaren, aggregatet startar. Lat aggregatet arbeta (max. 1 minuter), tills vattenutan luftbubblorkommen ut ur sprutpistolen.
• Slapp avtryckaren på spolhandtaget.

VIKTIGT: Slapps avtryckaren stangs aggregatet avigen. Hogtryck blir staende i systemet.

se Bild E

• Spärra avtryckaren på spelhandtaget

Drift

se Bild F

Satt i spolröret i spelhandtaget och fixera det genom att vrida det 90^
- Lossa sparren på spelhandtaget.

se Bild G

-Aktivera avtryckaren, aggregatet startar.
14 VARNING!: Maskinen innehaller vatskor, som star under tryck. Hall fast sprutpistol ordentligt for att klara av reakionskraften.

se Bild.

HOGTRYCKSLANS

se Bild JJKL

INSUGNING AV RENGÖRINGSMEDEL

se Bild W

>HOGTRYCKSSLANG

Använd endast hogtryckstvatten nar slangen ar fullständigt utrullad.

se Bild N

Avbryadtiften

T.S. Total Stop (i forekommande fall)

VIKTIGT: Denna hogtryckstvatt ar utrustad med T.S. (Total Stop), som stanger av maskinen under bypass-fasen. For att starta maskinen, satter du brytaren pa "ON"; sedan trycker du pa pistolavtryckaren. T.S. startar maskinen och stanger automatiskt av den, nar avtryckaren slapps. Det ar daffor tillradligt, att sakra pistolen med anordningen pa avtryckaren varje gang maskinen stalls ifran, for att undvika att den oavsiktligt satter i gang.

• Maskinens självstarter,utan att pistol an

vänds, beror på t.ex. luftbubblor ivattnet. Vid stillestand under mer øn 5 minutes bør apparaten inte stallas ifrøn utan uppsikt. Annars ar det for apparatens skydd nödvändigt att brytaren sats pa OFF.
- Kontrollera, att hogtrycksslangens forbindelse med apparaten och pistolen ar korrekt ansluten.

SKÖTSEL OCH UNDERHÄLL

se Bild P

Maskinen behöver inte unterhällas.

25 VARNING! Koppla frän maskinen fran elnätet innan nagot underhälls-ller rengöringsingrepp utfors.
VARNING! Spreja inte encheten med vatten och använd inte rengöringsmedel eller Lossingsmedel. Maskinen kan vara skadad.
- Rengör utsidan av bilen med en torr trasa.

> LAGRING

se Bild P

• Dra maskinen med hjälp av transporthandtaget.
• Forvara aggregatet med alla tillbehör i frostsäkert utrémme, forvaras öatakloigt für barn.

ATGÄRDER VID FELFUNKTION

Maskinen fungarar inte

• Kontrollera natspaffeningen.
• Kontrollera om det finns skador på nätkabeln.

Maskinen trycksätts inte

• Avlufta maskinen: Låt pumpen gå utan högtrycksslangen tills inga bubblor finns i vattnet somkommen ut ur högtryckskopplingen. Sätt tillbaka högtrycksslangen.
• Rengör filtrét i vattenkopplingen.
• Rengör filtret vid högtrycksrörets koppling (om nagot sadant rör finns).
• Kontrollera vattenmatningen mängd.
• Kontrollera att pumpens alla matningssslangar ar tata och att inga igensattninger forekommer.

Stora trycksvängninger

• Rengör högtrycksmunstycket. Ta bort smuts frän munstyckets hal med hjälp av en näl och rengör munstycket framifrän med vatten.

Pumpen lacker

• Upp till 10 droppar i minuten ar tillatna. Vid större Lackage skä du vända dig till en auktoriserad serviceverkstad.

Reservdelar

• For att garantera apparatens sakerhet, anvand endast erkanda reservdilar som levererats eler anvisats av tillverkaren.

GARANTIVILLKOR

Alla vara maskiner har genomgatt noggranna provkörningar och tacks av en garanti mot tillverkningsfel i enlighet med gallande bestammelse. Garantin galler fran forsaljningsdatum.

Uteslutet frän garantin ar: - rörliga delar, som ar utsatta for slitage - pjäs av gummidetaljer, kolborstar, filter, tillbehör och extra tillbehör. - Tillfälliga skador och skador, som Förorsakats av transporter, slarv eller felaktig behandling, fel och annan an avsedd använding och installation - Garantin omfattar inte eventuellt erforderlig rengöring av fungerande delar, filter och igensatta munstycken, blockerade maskiner på grund av kalkbildning.

Maskinen areendast avsedd for en anvandning i hemmet och INTE YRKESMÄSSIGT: GARANTIN TACKER ENDAST EN PRIVAT ANVANDNING.

UNDANSKAFFANDE

Lagen forbjuder innehavare av en elektrisk aller elektronisk apparat (i enlightemed EU-direktivet 2012/19/EURorande

undanskaffande av elektriska och elektroniska apparaturer samt nationell lagstift

ning i de EU-länder som har antigit detta direktiv) att skrota denna produit eller dess elektriska / elektroniska tillbehör som osorderat hushållsavfall och päbjuder istället skrotting vid avsedda insamlingsstallen. Det ar möjlg att undanskaffaprodukten direkt hos distributoren vid inkop aven ny produit, likvärdig den som skrotas. Att lamnaprodukten i naturen kan orsaka allvarliga skador pa miljön och manniskors hösa.

Symbolen i figuren representar soptunnan for Kommunalt avfall och det ar strangt forbjudet att lagga apparaten i dessa behallare. Att ej afterleva foreskrifterna i direktivet 2012/19/EU och gallande forordninger i de olica EU-landerna ar straffbart med boter.

MHDEKC CTP.

ФИΥРΗ 2

OBUNYKA3AHNA 108

CNMBOLN 108

BE30NACHOCT 108

OBCLNYKBAHE 109

MOHTAX/ BKIOUOBAHE 110

TPRXH N I TEXHNUECKA NOIDbPJKKA 111

IOBEHEHNE BCJUAY HA IOBPEA 112

UCIOBHA TAPAHUFTA 112

U3XBbPJIaHE 112

OBUyKA3AHNA

> YNOTPE6A NO INPEDA3HAUHHE

• AnapaTbT MoKe Da ce n3noJ3Ba 3a NoUcTbaHe Ha IOBbpxHOCTn Ha OTKpIto BCEKN IIbT, KOraTO e Heo6-XOIMa yNtpe6aTa Ha BOJHa CTpyr 3a OTCTpaHraBaHe Ha 3aMbpcBaHe.
• C noJxOJaIaKceCoApn No 3aRbKa Morat Da ce n3 -BbPbBaT neHOCTpyHNO, PcBkoCTpyHNO NOUcTBaHe N NOuNCTBaHe C BbPTraIa Ce YeTKa, KOrTO Ce CBbp3Ba KbM pBKOXBaTKaTa.
  -XapaKTePncTnKnte nIecHata ynoTpe6a npabrt ana -pata noxodz3a HEPPODECNOHAJIHA YNOTPE6A.

>TexHnueckn daHHN

(BNk eTNKeTa TexHnueckn daHHN)

CNMBOJIIN

BHIMAHNE: npooyete yka3aHnraT a npeyn ynoTpe6a.

BHUMAHNE! O6bpeTe BHUMaHne Ha 6e30nacHOCTTa.

BAKHO
