Produkttyp	4-kanals effektförstärkare
Varumärke	Sony
Modell	XM4ES

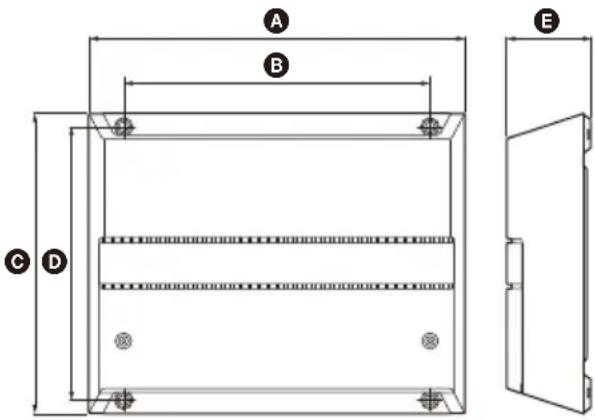

Mått (B × H × D)	Cirka 270 mm × 60 mm × 215 mm
Vikt	Cirka 2,9 kg (tillbehör ej inräknade)
Strömförsörjning	12 V DC (negativ jord), område 10,5 V - 16 V
Strömförbrukning	30 A vid märkeffekt (4 Ω, 100 W × 4)
Märkeffekt	100 W × 4 (vid 4 Ω, 1 kHz, 1 % THD) / 165 W × 4 (vid 2 Ω)
Maximal effekt	237,5 W × 4 (vid 2 Ω) / 950 W totalt
Högtalarimpedans	2 Ω - 8 Ω (stereo), 4 Ω - 8 Ω (bryggkoppling)
Frekvensgång	10 Hz - 40 kHz (0 dB)
Total harmonisk distorsion (THD)	≤ 0,05 % (vid 1 kHz, 4 Ω)
Inbyggda filter	Justerbart högpass (HPF), lågpass (LPF) och bandpass (BP)
Filterinställningsområde	50 Hz - 500 Hz eller 500 Hz - 5 kHz (valbart)
Ingångar	RCA-kontakter (lågnivå) och högnivåingång (via adapter)
Utgångar	Högtalarterminaler och LINE OUT-kontakter (RCA)
Ingångskänslighet	0,2 V - 8 V (RCA) / 3 V - 16 V (högnivå)
Skydd	Skyddskrets för överhettning, kortslutning och likström
Statusindikator	Vit LED (drift) / röd (skydd aktiverat)
Säkring	40 A (utbytbar)
Underhåll och rengöring	Rengör med en torr trasa; byt säkring mot en identisk modell
Säkerhet	Koppla bort batteriet före installation; blockera inte ventilationen
Reservdelar och reparationsmöjligheter	Säkring finns; för andra delar, kontakta en auktoriserad Sony-återförsäljare
Allmän information	Klass D-teknik, switchad strömförsörjning, endast för användning i bil

Vanliga frågor - XM4ES SONY

Vilken typ av strömkabel ska användas för +12 V-terminalen?

Använd en strömkabel av AWG-4 eller grövre (tvärsnitt ≥ 22 mm²) med en 80 A säkring.

Hur ansluter man förstärkaren till en bilradio utan REMOTE-utgång?

Ställ omkopplaren TURN-ON på SIGNAL för att använda strömpåslag via högnivåsignaldetektering, eller anslut REMOTE-terminalen till fordonets ACC-strömförsörjning.

Vilken högtalarimpedans kan jag använda?

I stereo: 2 Ω till 8 Ω; i bryggkoppling: 4 Ω till 8 Ω. Använd inte aktiva högtalare på högtalarutgångarna.

Vad gör jag om statusindikatorn blir röd?

Det indikerar att skyddskretsen är aktiv. Stäng av förstärkaren, kontrollera högtalarkablarna (kortslutning) och se till att jordningen är korrekt ansluten. Låt svalna vid behov.

Kan jag använda förstärkaren med högnivåingång?

Ja. Ställ omkopplaren INPUT VOLTAGE på HIGH och använd en högtalarkabel-till-RCA-adapter (medföljer ej) för att ansluta bilradions högtalarutgång.

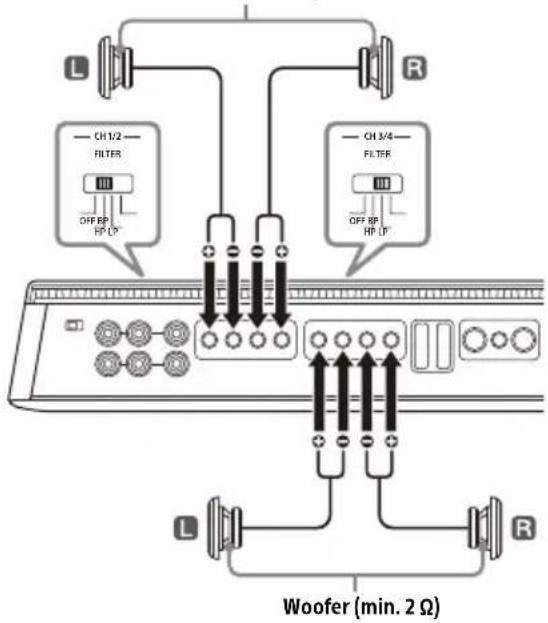

Hur ställer man in filtren för ett 2-vägssystem?

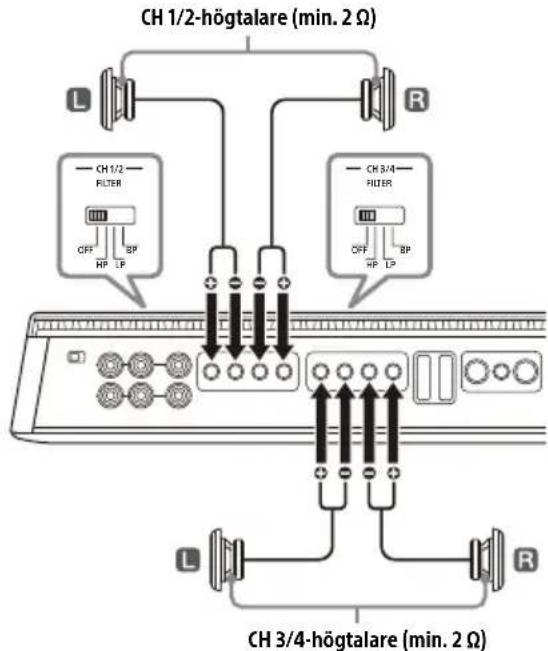

För främre kanaler (CH 1/2): ställ FILTER på HP, RANGE på 500-5k. För bakre kanaler (CH 3/4): ställ FILTER på LP, RANGE enligt högtalaren (50-500 eller 500-5k).

Ljudet är för svagt, vad gör jag?

Öka ingångskänsligheten genom att vrida INPUT SENS-reglaget medurs. Kontrollera också att bilradions uteffekt är tillräcklig.

Kan jag byta ut säkringen mot en starkare modell?

Nej. Använd alltid en identisk 40 A säkring. En starkare säkring kan skada förstärkaren.

Förstärkaren blir mycket varm, är det normalt?

Måttlig värme är normalt, men om den blir överdriven, kontrollera att högtalarimpedansen är lämplig (≥ 2 Ω i stereo) och att förstärkaren är installerad på en väl ventilerad plats.

Hur ansluter man en extra subwoofer?

Använd förstärkarens LINE OUT-kontakter för att skicka signalen till en dedikerad förstärkare. Ställ omkopplaren LINE OUT MODE enligt din konfiguration (THRU, STEREO eller ALL).

BRUKSANVISNING XM4ES SONY

Se for din sakerhet till att installerera denna enhet i bagageutrymmet aller under sätet. For mer information se "Installation och anslutning" (sidan 8).

Tillverkad i Thailand

Typplaten som indikerar driftspanning, etc. finns placerad pa undersidan av chassit.

CE-märkningens giltigkeit ar begränsad till de Länder darr den ar juridiskt gällande, i huvudsak EES-landerna (europeiska ekonomiska samarbetsområdet) och Schweiz. Giltigheten for UKCA-märkningen ar begränsad endast till de Länder darr den ar juridiskt gällande, huvudsakligen Storbritannien.

Att observera für kunder: Foljande information arendast tillamplig for utrustning som salts i lander darr EU-direktiv tillampas

Den har Produkten har tillverkats av,ller pa uppdrag av Sony Corporation. EU-importor: Sony Europe B.V. Fragor till EU-importoren eller fragor som ror produkternas overensstammelse i Europa skall sandas till tillverkarens auktioriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Hantering av forbrukade batterieramt elektrisk och elektroniskutrustning (galler inom EU ochandra lander med separatainsamlingssystem)

Symbolen på Produkten, batteriet eller forpackningen anger attprodukten och batteriet inte sca hanteras som hushållsavfall. På vissa batterier kanenna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen for bly (Pb) laggs till om batteriet innehaller mer aan 0,004% bly. Genom att sakerstalla att dessaprodukter och batterier hanteras på rätt satt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallschantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gällerprodukter som av sakerhets-, prestanda-eller dataintegritesskal kraver permanent anslutting till ett inbyggt batteri sca detta batteri alltid bytas av en auktoriserad servicetekniker. For att sakerstalla att batteriet och de elektriska och elektroniskaprodukterna hanteras korrekt skade levereras till en lamplig Återvinningsstation for elektriska och elektroniskaprodukterningar. der ar forbrukade. Information om alla andra batterityper finner du i avsnittet om saker borttagning av batteriet. Lämna in batteriet på en lamplig Återvinningsstation for forbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallschanteringstjänst eller affaren dar du köpteprodukten erler batteriet for mer detailjerad information om hur du Återvinnerprodukten erler batteriet.

Om du har nagra frägor aller problem gällandeenna enchet som inte tas upp ienna handbok skadu kontakta narraste Sony-Äterförsäljare.

Funktioner

• Markt uteffekt på 100 W (vid 4 Ω) och 165 W (vid 2 Ω).
• Klass D-teknik*1
  For bilstereurutan linjeutgang kan direktanslutting (anslutting med hog inmatningsniva) uprattas genom att anvanda en hegtalarkabel-till-RCA-adapter (medfoljer ej).
  Med Funktionen for pascalog med hog kanslighet kanennaehet aktiveras utan att REMOTE-anslutning kravs.
• Inbyggt HP- (högpass), LP- (lågpass) och BP-filter (b andpass) für fremre och bakre kanal.
• Skyddskrets och -indikator medfoljer.
  Pulsströmförsörning*2 for stabil och reglerad uteffekt.

^ 1 Klass D-teknik

Klass D-teknik ar en metod for konvertering och Forstarkning av musiksignaler med MOSFET till pulssignaler med hog hastiget. Den ger dessutom hog effekt och lag varmealstring.

*2 Pu Isstromforsörjning

Denna enchet har en inbyggd stromregulator som konverterar stromforsorjningen pa 12 V DC fran bilbatteriet till hoghastighetspulser med en halvledaromkopplare. Dessa pulser hojs genom den inbyggda transformatorn och seperas i bade positiv och negativ stromforsorjning innan de konvertereras till likstrom igen. Detta for att reglera bilbatteriets spanningsfluktuationer. Detta latta stromforsorjningssystem ger en hogst effektiv stromforsorjning med en lag utimpedans.

Innehållsförteckning

Funktioner 3

Forteckning over delar och kontroller

Förstärkare. 5

Installation och anslutning

Delar for installation och anslutning 8

Installation 8

Anslutning 9

Övrig information

Forteckning over delar och kontroller

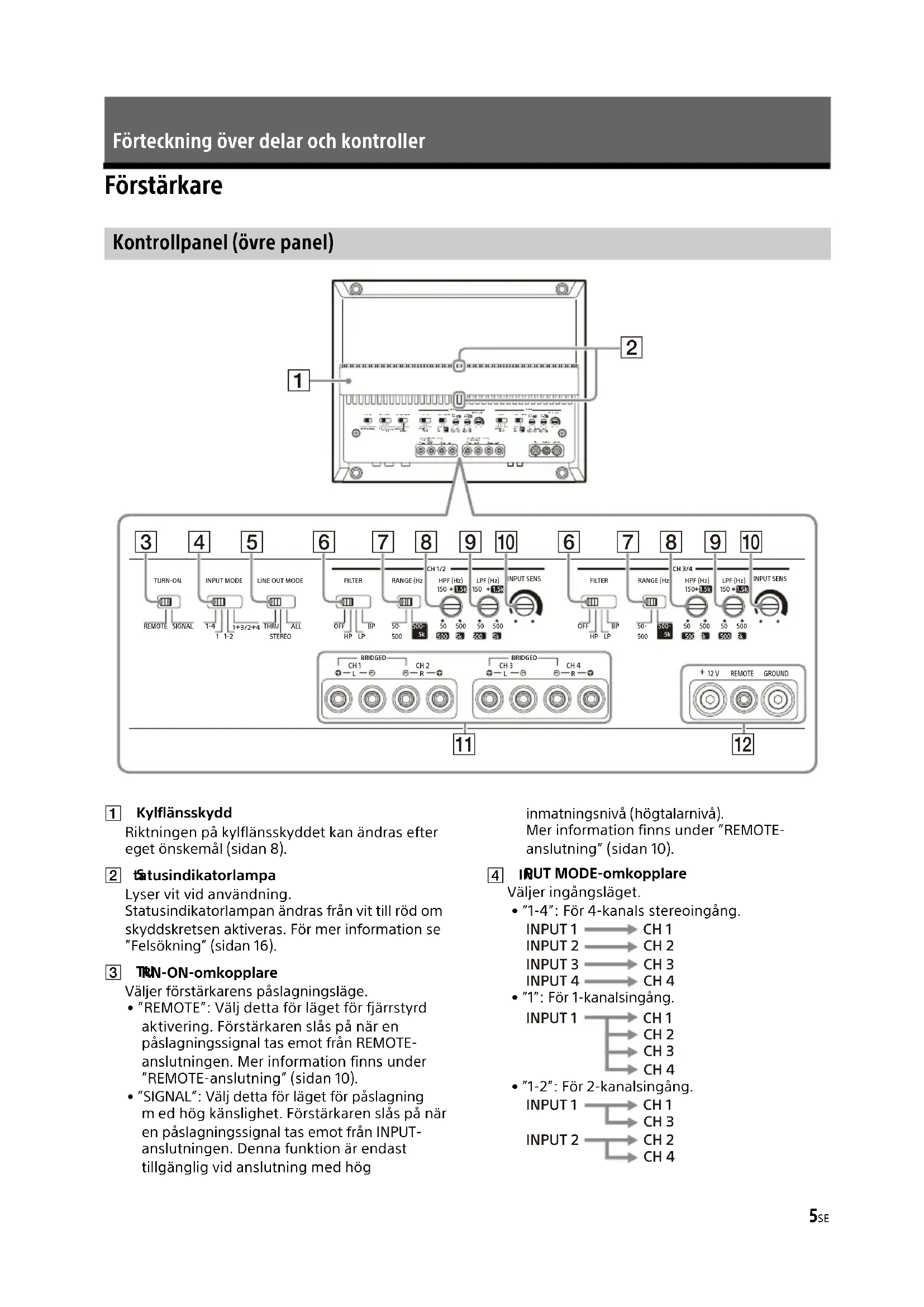

Förstärkare

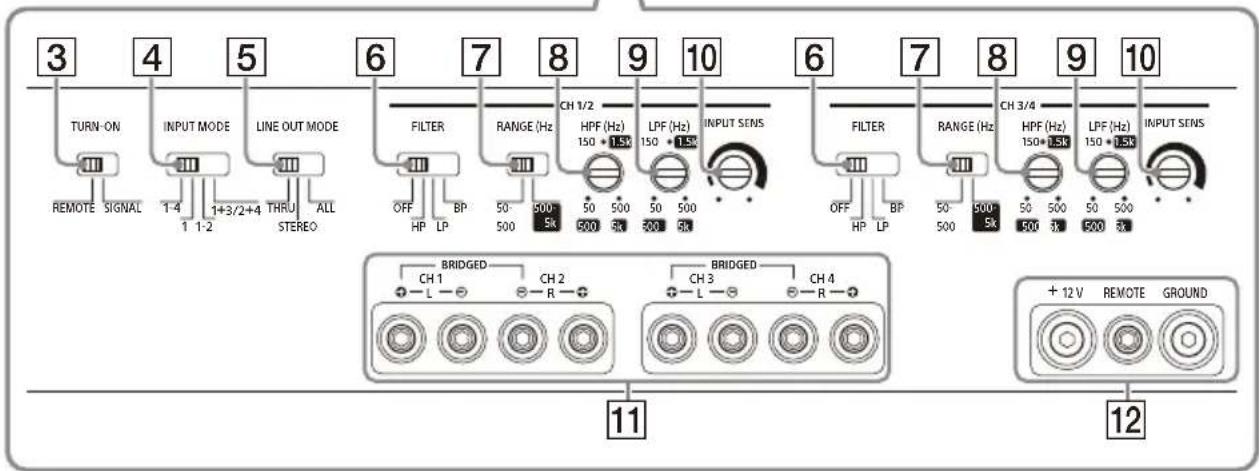

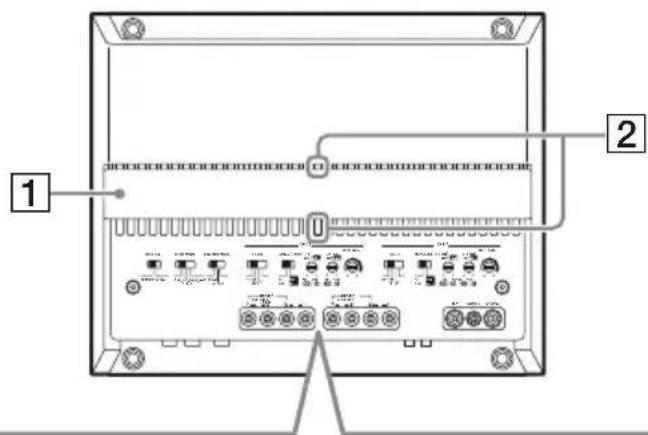

Kontrollpanel (övre panel)

1 Kylflansskydd

Riktningen på kylflänskyddet kan andras after eget önskemäl (sidan 8).

2 Fatusindikatorlampa

Lyser vit vid användning.
Statusindikatorlampan ändras frän vit till röd om skyddskretsen aktiveras. För mer information se "Felsökning" (sidan 16).

3 TRN-ON-omkopplare

Väljer Förstärkarens pSalesningslåge.

• "REMOTE": Valj detta for laget for fjarrstyrd aktivering. Förstarkaren slas pa nar en pascalngssignal tas emot fran REMOTE-anslutningen. Mer information finns under "REMOTE-anslutning" (sidan 10).

"信号": Valj detta for laget for pascalging med hog kanslighet. Forstarkaren slas pa naren pascalngssignal tas emot fran INPUT-anslutningen. Denna Funktion ar endast tillganglig vid anslutting med hog

inmatningsniva (hogtalarniva).

Mer information finns under "REMOTE anslutning" (sidan 10).

4 I RUT MODE-omkopplare

Väljer ingängsläget.

• "1-4": For 4-kanals stereoingang.

INPUT1 CH1

INPUT2 CH2

INPUT3 CH3

INPUT4 CH4

"1": For 1-kanalsingang.

• "1-2": För 2-kanalsingäng.

• "1+3/2+4": För 4-kanalsingång.

INPUT1CH1
INPUT3CH3
INPUT2CH2
INPUT4CH4

NEOUTMODE-omkopplare

Ställer in laget for signalutmatning till LINE OUT 1- och 2-ansluttingarna. Signalutmatning fran alla LINE OUT-ansluttingar offilterad och páverkas inte av FILTER-installningar.

Staller in filterlaget for CH 1/2 och CH 3/4.

• "OFF": Inaktiverar filtret.
• "HP" (högpass): Frekvenser som ar ägre an inställingen for HPF-kontroll filtreras.
• "LP" (lagpass): Frekvenser som ar högre an inställungen for LPF-kontroll filtreras.
• "BP" (bandpass): Frekvensområdet for HPF-kontroll ar automatiskt låst till 50 Hz - 500 Hz; frekvensområdet for LPF-kontroll ar automatiskt låst till 500 Hz - 5 kHz. Frekvenser utanforinstallingsområdet for HPF och LPF filtreras.

7 RANGbmkopplare

Staller in frekvensområdet for HPF-(högpassfilter) och LPF-kontroll (lagpassfilter).

• "50-500": Frekvensområde für subwoofer.
• "500-5k": Frekvensområde für högtalare medell, mellanregister eller diskant.

RF-kontroll (högpassfilter)

Beroende på installingen for RANGE justeras brytfrekvensen i området for 50Hz - 500Hz erler 500Hz - 5kHz .

9 RF-kontroll (lagpassfilter)

Beroende på installingen for RANGE justeras brytfrekvensen i området for 50Hz - 500Hz erer 500Hz - 5kHz .

10 INPT SENS-kontroll (ingangskanslighe)

Jesterar kanslighetsnivan for CH 1/2- och CH 3/4-ingang. Vrid vredet medurs nar utmatningsivan for de anslutna ljudenheterna ar lag.

11 Skuvhuvud till SPEAKER OUT-anslutting

12 Gluvhuvud till +12 V-anslutting

Skruvhuvud till REMOTE-anslutning Skruvhuvud till GROUND-anslutting

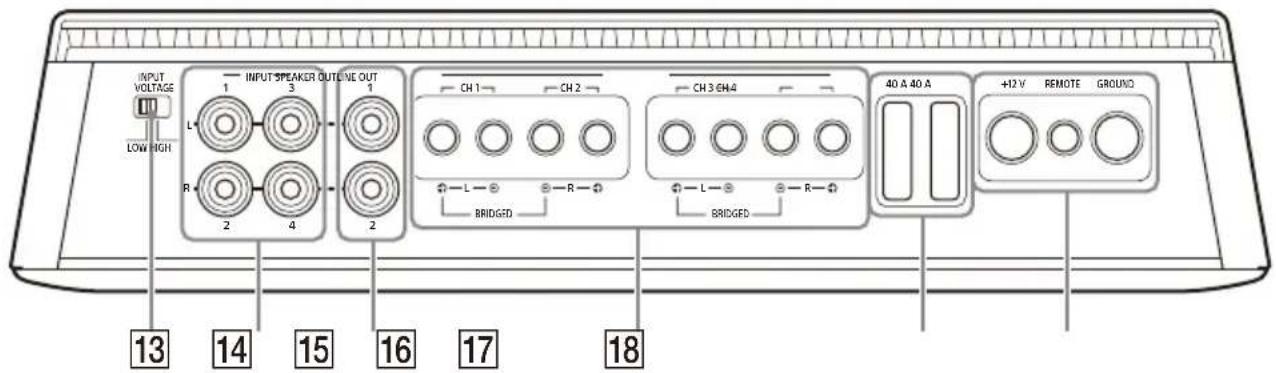

Anslutningspanel(frontpanel)

13 INPUT VOLTAGE-omkopplare

Väljer typ av ingängsanslutting.

"LOW": Valj detta vid anslutting med lag inmatningsniva (linjeniva) via RCAforlangningskablar (medfoljer ej).
"HIGH": Valj detta vid anslutnng med hog inmatningsniva (hogtalarniva) via hogtalarkabel-till-RCA-adapter (medfoljer ej).

14 NPUT-anslutning

Mer information om anslutningen finns under "Ingangsanslutning" (sidan 10).

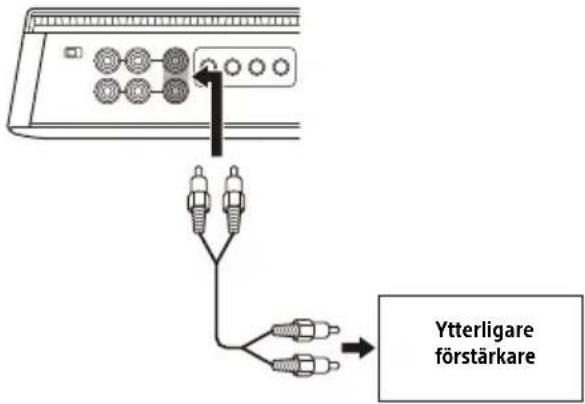

15 INE OUT-anslutning

Mer information om anslutningen finns under "Utgangsanslutning" (sidan 13).

16 SPEEROUT-anslutning

Mer information om anslutningen finns under "Hogtalaranslutting" (sidan 12).

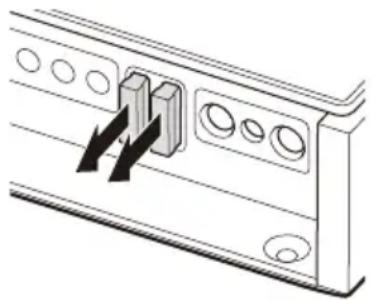

17 Saksrig (40 A)

18 12 V-anslutting

REMOTE-anslutning GROUND-anslutting

Installation och anslutning

Delar for installation och anslutning

① Monteringsskruv (5×20 mm) (4)

② Insexnyckel (2,5 mm) (1)

Denna lista über delar innehälter inte allt i forpackningen.

Installation

Installeraförstärkaren

• Installera forstarkaren antingen i bagageutrymmet aller under ett sate.
  Välj av sakerhetsskäl en monteringsplats som inte paverkar körningen.
• Installera ante forstarkaren i narheten av varmekallor, i omraden som blir utsatta for direkt solljus aller i omraden som ar utsatta for hoga temperaturer.
• Installera inte forstarkaren under golvmattan eftersom det blockerar värmen som strömmar ut ur forstarkaren.
• Undvik att installerera forstarkaren i områden som u tsats for regn, fukt, damm erer smuts.

Montera Förstärkaren

1 Placera forstarkaren dar du tanker installerera den och markera laget for de 4 skruvhalen pa en monteringsplatta (medfoljer ej).
2 Borra ett ledhal pa 3 mm vid varje markingering och montera forstarkaren pa plattan med monteringsskruvarna ① Monteringsskruvarna ① ar 20mm lengaa se till att monteringsplattan ar tjockare an 20~mm

Ändra riktningen på kylflänssskyddet

Riktningen på kylflänskyddet kan andras after eget onskemäl.

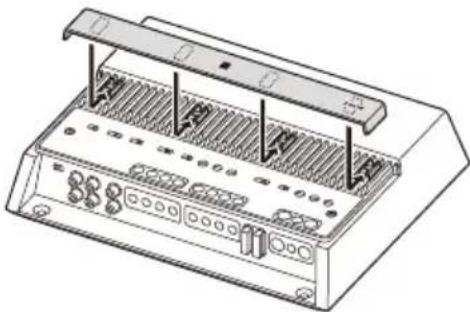

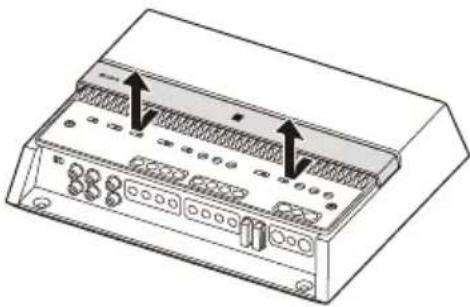

1 Skjut skyddet framat, lyft det sedan for att avlagsna det.

2 Vrid skyddet i onskad riktning.
3 Rikta in skyddet mot hakarna pa forstarkaren, skjut sedan tillbaka skyddet tills det klickar pa plats.

Anslutning

Foratt undvika kortslutning bor du koppla fran bilbatteriets jordningspol innan du gornagra anslutninger. Anslut denna forstarkare till +12 Vstromkabeln endast after att alla andra kablar har anslutits.
- Denna Förstärkare ar endast utformad for drift med negativ jordning på 12 V DC.
- Använd inte forstarkaren på svagt batteri eftersom forstarkaren kräver en bra strömförsörjning für optimala prestanda.
- Om din bil ar utrustad med ett datorsystem for t.ex. navigering sa kan datorns minne skadas om jordningen tas bort fran bilens batteri. Du forhindrar kortslutning om du later jordningen vara ansluten och ansluterenna forstarkare till +12V -stromkabeln endast after att alla andra natakabar ar anslutna.
När ingängs- och utgangskablarna ansluts och installeras ske de hallas borta fran +12 V-strömkabeln. Störning kan genereras om de ligger nara varandra.

Noteringar gällande anslutningar

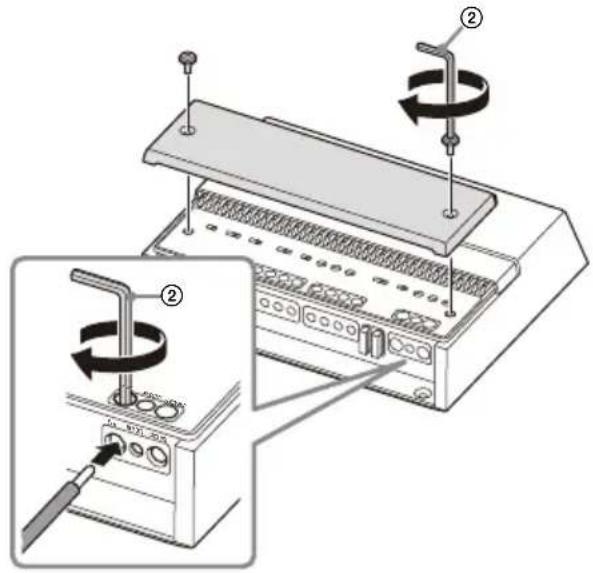

Ffor anslutning till kontakter pa anslutningspanelen och for att justera olya installninger sca du ta bort det övre skyddet for atkomst till kontrollpanelen (övre panel).
- Var försiktig Near du skruvar at skruven sa att du inte använder enn for högt vridmoment aftersom det kan skada kontakterna eller kablarna.

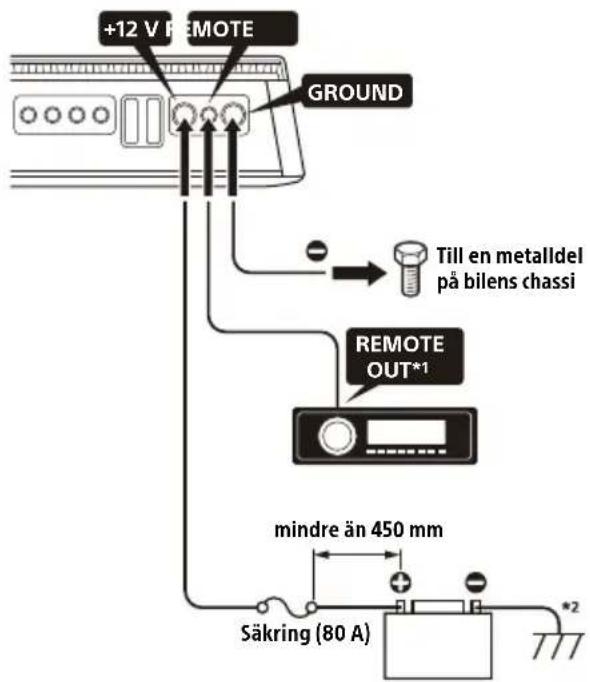

Strömansluttingar

1 Anslut uttaget for fjarringang (REMOTE) till ACC-strömförsörjningen nar du använder originalstereo eller annan bilstereo utan fjarrutgäng for Förstärkaren. Förstärkaren kan också aktiveras utan att REMOTE-anslutning kravs vid anslutting for hog inmatningsniva. Denna Funktion garanteras inte fungera med alla bilstereor.
2 Jordning till bilens chassi.

+12 V-anslutning

• Anslut +12 V-strömkabeln till +12 V-anslutningen endast after att alla andra anslutningar har slUTFörts.
• Använd en +12 V-strömkabel med en 80 A sakring ansluten.
• En strom på minst 80 A leds via systemet under drift med full effekt. Se)darffor till att kablarna som ske anslutas till +12V -anslutningen ar av minst 4-gauge (AWG-4) eller har en tvarsnittsyta på minst 22,0~mm^2
• Alla strömkablar som ar anslutna till batteriets positiva pol bör sakras inom 450 mm fran batteriets pol innan de passerar genom metall.
• Se till att kablarna som ansluter till en metallpunkt på bilens chassi fran bilbatteriet har ett kabelmatt som atminstone ar likvardigt med +12 V-strömkabeln ansluten mellan batteriet och forstarkaren.
• Se till att kablarna som ansluter till en metallpunkt på bilens chassi frän bilbatteriet inte ar mer an 0-gauge (AWG-1/0) eller har en tvärsnittsyta på 55mm^2 och harett kabelmatt som atminstone ar likvärdigt med +12V -strömkabeln ansluten mellan batteriet och forstarkaren.

GROUND-anslutning

• Se till att ansluta jordningskabeln ordentligt till en metallpunkt på bilens chassi. En los anslutting kan orsaka funkictionsstörningar for Förstärkaren.
• En ström på minst 80 A leds via systemet under drift med full effekt. Se)därfor till att kablarna som ske anslutas till GROUND-anslutningen ar av minst 4-gauge (AWG-4) eller har en tvärsnittsyta på minst 22,0mm^2

REMOTE-anslutning

• Ställ in TURN-ON-omkopplaren på "REMOTE", anslut sedan fjarrutgången (REMOTE OUT) på din bilstereo till REMOTE-anslutningen, for att slå på Förstarkaren via kabeln für fjarrstyrningsaktivering.
  Anslut REMOTE-anslutningen till ACCstromforsorjningen pa din bil erer anvand istalletinstallnungen for pascalng genomsignalavkannng nar du anvander en bilstereoutan fjarrutgang (REMOTE OUT) med forstarkaren.
• Använd en kabel für fjärrstyrningsaktivering med en tjocklek på mellan AWG-8 och AWG-18 aller entvärsnittsyta på mellan 8,4mm^2 och 0,82mm^2 .

Noteringar gällande användning av installningar for pascalng med hog känsligth

• Förstärkaren kan också aktiveras utan att REMOTE-anslutning kravs vid anslutning for hog inmatningsniva. Denna Funktion garanteras inte fungera med alla bilstereor.
  Genom att stalla in TURN-ON-omkopplaren till "SIGNAL" aktiveras forstarkaren automatiskt nar en pascalngssignal tas emot fran INPUTanslutningen.

Ingångsanslutning

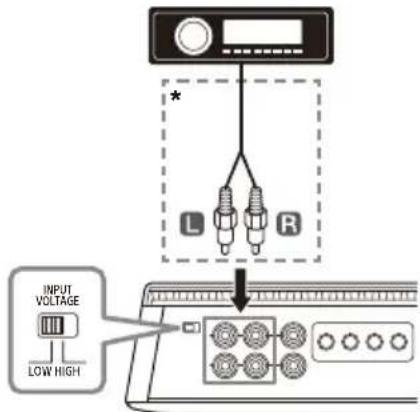

INPUT-anslutningen kan användas vid bade lag inmatningsniva och hog inmatningsniva.

Ställ in INPUT VOLTAGE-omkopplaren på "LOW" och anslut RCA-kabeln (medfoljer ej) från din bilstereo till INPUT-anslutningen.

* RCA-kabel (medfoljer ej)

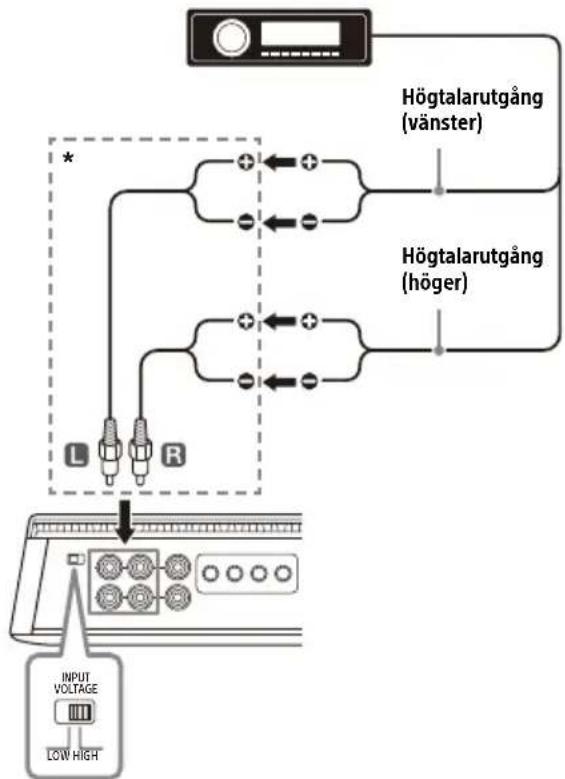

Anslutning med hog inmatningsniva

Ställ in INPUT VOLTAGE-omkopplaren på "HIGH" och använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für att ansluta högtalarkabeln是从 din bilstereo till INPUT-anslutningen.

* Hogtalarkabel-till-RCA-adapter (medfoljer ej)

Foljande visar anslutningen och inställingarna som vanligtvis anecdotes vid anslutning av en bilstereo tillenna forstarkare. SeBruksanvisingen som medfoljer din bilstereo for mer information om ingangsanslutningen for bilstereon.

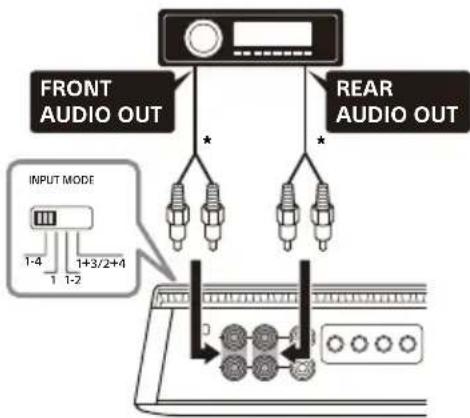

A 4-kanalsingang

Med "Högtalaranslutting" (sidan 12) 1.

• Använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für anslutning med hog inmatningsniva.

Obs!

NärennaansluttinggorsstallerduinINPUTMODEomkopplareni"1-4"-laget.

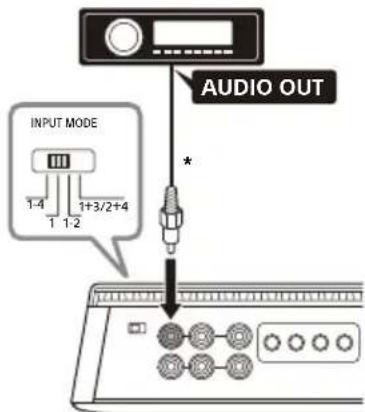

B 1-kanalsingang

Med "Högtalaranslutning" (sidan 12) 1 aller 3.

• Använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für anslutning med hog inmatningsniva.

Obs!

NärennaansluttinggorsstallerduinINPUTMODEomkopplareni"1"-laget.

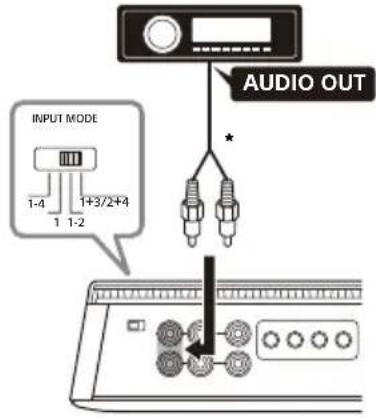

C 2-kanalsingang

Med "Högtalaranslutning" (sidan 12) 2.

• Använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für anslutning med hög inmatningsniva.

Obs!

NärennaansluttinggorsstallerduinINPUTMODEomkopplareni"1-2"-laget.

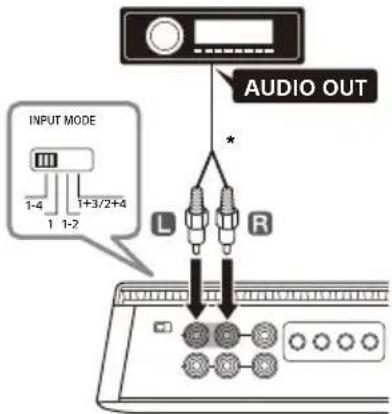

D 2-kanalsingang (for brygganslutning)

Med "Högtalaranslutning" (sidan 12) 3.

• Använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für anslutning med hög inmatningsniva.

Obs!

NärennaansluttinggorsstallerduinINPUTMODEomkopplareni"1-4"-laget.

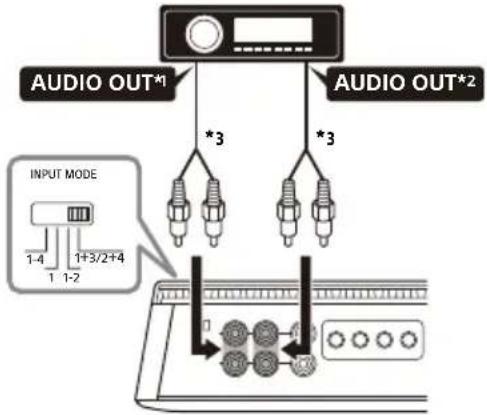

E 4-kanalsingang

Med "Högtalaranslutning" (sidan 12) 2 aller 4.

1 Filtrerad signal. Diskantutgang eller HPF-utgang fran bilstereon.
2 Filtrerad signal. Wooferutgang aller LPF-utgang fran bilstereon.
*3 Använd en högtalarkabel-till-RCA-adapter (medfoljer ej) für anslutting med hog inmatningsniva.

Obs!

Närenna anslutting gös ställer du in INPUT MODE-omkopplaren till "1+3/2+4".

Högtalaranslutning

• Se till att använda högtalare med tillräcklig markeffekt. Om du använder högtalare med lag kapacitet kan de skadas.
• Anslut inte aktiva högtalare (med inbyggda forstarkare) till forstarkarens högtalarutgångar. I sa fall kan de aktiva högtalarna skadas.
• Använd högtalare med lámplig impedansklassificering.

-2Ω till 8Ω (stereo)
-4Ω till 8Ω (brygganslutning)

• Anslut inte högtalarsystemets -anslutting till bilens chassi och anslut inte heller den högra högtalarens -anslutting till sama uttag på vänster högtalare.

Obs!

• Ställ in FILTER, RANGE, INPUT SENS osv. after eget onskemål till lampliga installninger for CH 1/2 och CH 3/4.

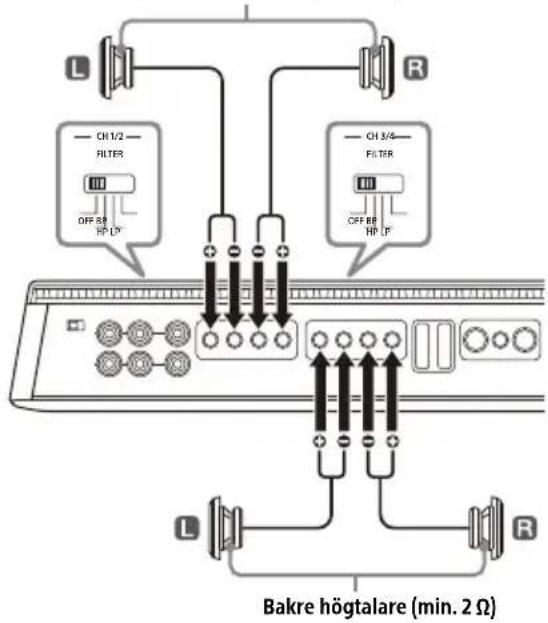

• Foljande ar en illustration av de högtalaranslutningar som vanligtvis anvands for att anslutaenna forstarkare. Se bruksanvisningen som medfoljer din bilstereo och högtalare for mer information om högtalaranslutning for bilstereon.

1 4-högtalarsystem

Med "Ingangsanslutning"(sidan 10) A eller B.

Obs!

Närenna anslutting upprattas ställer du ininstallingarna pakontrollpanelen (ovre panel) till foljande lagen:

Forbade CH 1/2 och CH 3/4:
- Ställ in FILTER till "OFF".

2 2-vagssystem

Med "Ingangsanslutning" (sidan 10) B, C ellr D.

Diskant (min. 2 Ω)

Obs!

Närenna anslutting gors staller du in inställingarna pa kontrollpanelen (ovre panel) till foljande lagen:

FOrCH1/2:
- Stall in FILTER till "HP".
- Stall in RANGE till "500-5k".
-ForCH3/4:
- Stall in FILTER till "LP".
- Ställ in RANGE till "50-500" eller "500-5k" beroende på högtalarens specification.

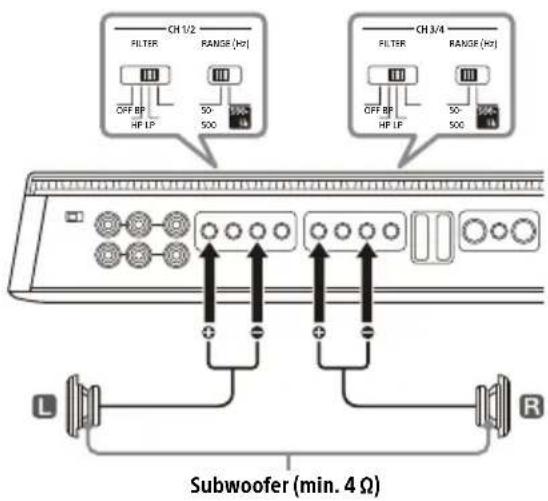

3 2-subwooersystem (brygganslutting)

Med "Ingangsanslutning" (sidan 10) B ell er D.

Obs!

Närenna anslutting gös ställer du in inställingarna på kontrollpanelen (övre panel) till foljande lagen:

För情况进行 CH 1/2 och CH 3/4:

• Stall in FILTER till "LP".
• Ställ in RANGE till "50-500".

4 Hogtalarsystem med fullregister

Med "Ingangsanslutning" (sidan 10) A, B ellerr E.

Framre hoge talare (min. 2 Ω)

Obs!

Närenna anslutting görställer du in inställingarna paskontrollpanelen (ovre panel) till foljande lagen:
- For bade CH 1/2 och CH 3/4:

• Stall in FILTER till "OFF".

Utgangsganslutning

Denna forstarkare kan mata ut signaler till ytterligare forstarkare via LINE OUT-anslutningen. Detta mojiggor en flexibel systemanslutting som utnyttjar flera forstarkare.

Obs!

Ljudsignaler som matas ut fran LINE OUT-anslutningar paVERkas inte av signalbearbetning, t.ex. installingarna for HPF och LPF.
- Ställ in LINE OUT MODE-omkopplaren på kontrollpanel (övre panel) after eget önskemäl till "THRU", "STEREO" ellen "ALL".
- Mer information finns i braksanvisingen som foljer med den extra forstarkaren.

Övrig information

Denna forstarkare har en skyddskrets* som skydd for transistorer och högtalare om Funktionsfel intraffar pa forstarkaren. Forsok inte testa skyddskretsen genom att tacka over kylflansen erller ansluta felaktig belastning.
- Om din bil ar parkerad i direkt solljus och bilens invändiga temperatur ökar mycket söör,enheten forst svalna innan den används.
- Använd av sakerhetsskal en lagom volymnivå på encheten sö att du kan höra ljudet frän trafikenutanfor fordonet.
- Undvik att skvatta vatska på forstarkaren.

* Skyddskrets

Denna forstärkare ar forsedd med en skyddskrets som aktiveras i foljande fall:

• narenheten overhettas
• nar likström (DC) uppstår
• nar högtalaransluttingarna kortsluts

Statusindikatorlampan blinkar och encheten stängs av. Stoppa uppselningen, stäng av ansluten utrustning och ta reda på orsaken till problemet om detta sker. Om encheten ar overhettad bör du vänta tills den har svalnat innan den används.

Om du har nagra fragor aller problem gallandeenna enchet som inte tas upp iennabruksanvising sa kan du kontakta narraste Sonyaterforsaljare.

Underhäll

Byte av sakring

Se till att anvanda en sakring som stammer med det amperetal som star pa den ursprungliga sakringen när du byter sakring.

Om sakringen gär sa kontrollera strömanslutningen och byt sakringen.

Om sakringen gärigen after bytet kan det hända att det är attivändigt fel. Om detta sker bör du rädfraga din narraste Sony-Äterförsäljare.

Varning!

En sakring med ett högre amperetal an den som medfoljer forstarkaren fär inte anvandas aftersom forstarkaren kan skadas.

Tekniska data

Kretssystem:

KretsvklassD-teknik

Pulsströmförsörjning

Ingangar:

RCA-stiftkontakter

Justeringsintervall for ingangsniva:

4 Ω - 8 Ω (vid användning som brygg Förstärkare)

Maximal uteffekt:

4 högtalare: 237,5 W × 4 (vid 2 Ω) / Totalt 950 W

Märkuteffekt (leverans av spanning på 14,4 V; 1 kHz; 1% THD):

2 högtalare: 330 W × 2 (vid 4 Ω)

4 hogehtalare: 165W× 4 (vid 2 ); 100W× 4 (vid 4 )

Frekvenssvar:

10 Hz - 40 kHz (+B)

Bilbatteri pà 12 V DC (negativ jordning)

Spanning:

10.5 V - 16 V

Lackström:

Vid markuteffekt: 30 A (4 Ω, 100 W × 4)

Fjarringang: 4 mA

Matt:

Ca. 270mm× 60mm× 215mm (b/h/d)

A 270mm
B 220~mm
215 mm
196 mm
60mm

Vikt:

C:a 2,9 kg exklusive tillbehör

Förpackningens innehäll:

Huvudenhet (1)

Delar for installation och anslutning

(1 uppsattning)

Ratt till andring av design och specificationer forbehalles.

Felsökning

Följande checklama hjälper dig att korrigera de flesta problem som du kan stöta på hos din enchet. Se anslutnings- och driftsförfaranden innan du gärigenom checklistan nedan.

Statusindikatorlampan tänds inte.

Sakringen har gatt.
-Bytsakringemotenny.
ordningskabeln ar inte ordentligt ansluten.
- Fäst jordningskabeln ordentligt till en metalldel på bilens chassi.
Sänningen som leder in i uttaget for fjäringång (REMOTE) ar for låg.
-Sla paa bilstereon om den inte ar pasalagen.
- Använd att relä om systemet ar forsett med für漫画a Förstärkare.
Entrollera batteriets spanning (10,5 V - 16 V).

Statusindikatorlampan andras fran vit till ro.

Stang av forstarkaren. Hogtalarutgangarna har kortslutits.
-Avhjalgorsakentillkortslutningen.
fang av forstarkaren. Set till att hegtalarkabeln och jordningskabeln ar ordentlich anslutna.

Forstarkaren blir onormalt varm.

Förstarkaren värms upp på att onormalt satt.
- Använd högtalare med en passande impedans: 2 Ω - 8 Ω (stereo) aller 4 Ω - 8 Ω (när den används som brygg Förstärkare).
6 till att placera forstarkaren pa en valventilerad plats.

Ljudet avbryts.

Temoskyddet har aktiverats.
-Sank volymen.

Det hör brus fran generatorn.

Strömanslutningskapablarna ligger for nara RCA-stiftsladdarna.
- Häll kablarna på avständ frän sladdarna.
ordningskabeln ar inte ordentligt ansluten.
- Fäst jordningskabeln ordentligt till en metalldel på bilens chassi.
Ngativa hegtalarkablar ror vid bilens chassi.
- Håll kablarna på avständ fran bilens chassi.

Ljudet hors dampat.

FILTER-omkopplaren ar installd pa "HP" ellerr "OFF".
- Ställ in på "LP" Near subwoofern ansluts.
FILER-omkopplaren ar installd till "LP".
- När högtalare med fullregister ansluts ställer du in på "OFF" eller "HP".

Ljudet ar for lagt.

Installingen for INPUT SENS-kontroll ar inte lamplig. Vrid INPUT SENS-kontrollen medurs.

Rädgör med njärmaste Sony-Äterförsäljare om dessa Lösningar inte förbättr situationen.

Supportsida

Om du har nagra fragor gallande den senaste supportinformationen omenna produkt, se webbplatsen nedan:

Kunderi USA/Kanada/Latinamerika:
