BRUKSANVISNING ACDC3400IND Amprobe

Begränsad garanti och begränsning av ansvar

Din Amprobe-produkt garanteras vara fri fran felaktigheter i material och utforande i ett ar fran inkopsdatum. Denna garanti innefattar inte sakringar, engangsbattery erer skador som uppkommer till foljd av olyckshandelser, forsummelser, missbruk, andringar, nedsmutsning erer onormala anvandningsforhallanden erer hantering. Amprobes garantiforpliktelse ar begransad, enligt Amprobes gottfinnande, till aterbetaling av inkopspritet, Gratis reparation erer ersattning av en defekt produit. Aterforsjare ar ej berattigade att lamna nagra ytterligare garantier pa Amprobes vagnar. Om du behover service under garantiperioden, skall du returnera produkten tillsammans med inkopsbevis till ett auktoriserat Amprobe Test Tools Service Center erer en Amprobe-leverantor erer distributor. Avsnittet Reparation innehaller uppgifter om detta. DENNA GARANTI UTGOR DIN ENDA GOTTGORELSE. ALLA ANDRA GARANTIER, VARE SIG DESSA AR UTTRYCKTA, UNDERFORSTADDA ELLER LAGSTADGADE, INKLUSIVE UNDERFORSTADDA GARANTIER OM LAMPLIGHET FOR ETT VISST ANDAMAL ELER SALBARHET, EXKLUDERAS HARMED. VARKEN AMPROBE ELLER DESS MODERBOLAG ELLER DOTTERBOLAG ANSVARAR FDR SPECIELLA SKADOR, INDIREKTA SKADOR ELLER OFFORUTSEDDA SKADOR ELLER FOLJDSKADOR ELLER FORLUSTER, OAVSETT OM DE INTRAFFAR PÅ GRUND AV GARANTIBROTT ELLER OM DE BASERAS PÅ KONTRAKT. Eftersom det i vissa delstater erler lander inte ar tillatet att begransa erer exkludera en underforstadd garanti erer offorutsedda skador erer foljskador, gallerenna ansvarsbegransning kanske inte dig.

Reparation

Följande uppgifter skall medfolja alla testverktyg som returneras for garantiereparation, reparation utanfor garantiatagandet aller for kalibrering: ditt namn, foretagets namn, adress, Telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet ellen begärda tjänsten och skicka ocksä in testsladdarna tillsammans med mataren. Betalning for reparation som ej faller under garantin erller utbyte skall ske med check, postanvising, kreditkort med utgangsdatum ell eren inköpsorder med betalningsmottagare Amprobe Test Tools.

Reparationer och utbyten under garanti - Allaaland

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe Test Tools-distributör für utbyte mot sama eller liknande produkt. Avsnittet "Where to Buy" på www.amprobe.com innehäller en lista über distributör i narheten av dig. Om du befinner dig i USA eller Kanada och din enchet tacks av garanti kan du få den reparerad eller utbytt genom att skicka in den till att Amprobe Test Tools Service Center (se{nasta sida for adresser).

Reparationer och utbyten ej under garanti - USA och Kanada

Enheter som kraver reparation, men som ej tacks av garanti i USA och Kanada, skaskickas till att Amprobe Test Tools Service Center. Ring till Amprobe Test Tools ellkontakta inkopsstallet for att fupgift om aktuella kostnader for reparation och utbyte.

I USA I Kanada

Reparationer och utbytenutan garanti - Europa

Enheter i Europa, som ej tacks av garanti, kan bytas ut av din Amprobe Test Tools-distributör for en nominell kostnad. Avsnittet "Where to Buy" pa www.amprobe.com innehäller en lista über distributörer i narheten av dig.

Adress for correspondens i Europa*

1 Klammor for Strömtest
HOLD-knapp
3 Vred for functionsval
Knappar for hjalpfunktion
A Primar LCD-display
B Sekundär LCD-display
6 Ingångskontakter for Funktioner utöver Ström
7 Utlösare for att öppna strömklämmorna
8 Ingångskontakter for temperatur
Skutreglage temperatur

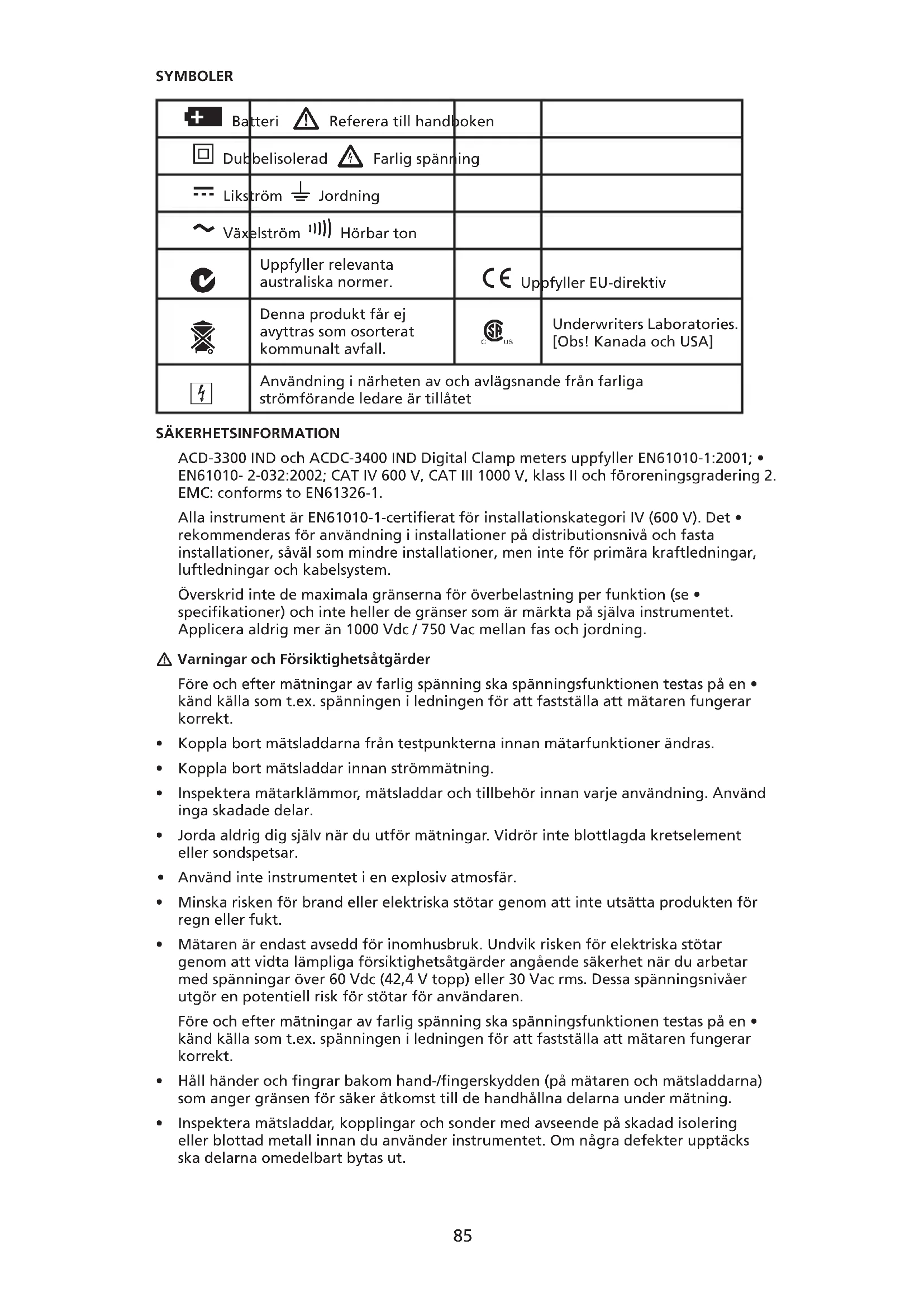

Symboler 85
Sakerhetsinformation 85

Varningar och Forsiktighetsatgärder 85

Uppackning och InnehAll 86
Introduktion 86

Hjälpfunktioner 86

PEAK + / - knapp 86
Den används für att registrazione de högsta (+) och lagsta (-) matvärdena für AC-spänning och AC-ström. 86
MAX/MIN-knapp 86

ZERO (Relativa)-mätningar (endast ACDC-3400) 87
HOLD-knapp 87
OMRADE-knapp 87

Bakgrundsbelysningsknapp. 87
Automatisk avstängning (APO) 87

Drift 87

Mätning av DC-spanning (se fig. 2) 87
Mätning av AC-spanning (se fig. 2) 87
Mätning av AC-ström (se fig. 3) 87
Mätning av DC-ström (endast ACDC-3400 IND) (se Fig. 3) 88
Mätning av frekvens / % Driftscykel (se Fig. 2) 88
Mätning av kondensator (se Fig. 4) 88
Kontinuitetstest (se Fig. 5) 88
Test av diod (se Fig. 5) 88
Mätning av temperatur (endast ACD 3300 IND) (se Fig. 6) 89

UNDERHÄLL OCH REPARATION 89
Ersättning av batteri (se Fig. 7) 89
SpecifiKationER 89
Allmänt 89
Elektriskt 90

+ Batteri	Refererata till handboken
Dubelisolerad Farlig spänning
Likström Jordning
~ Växelström Hörbar ton
C Uppfyller relevanta australiska normer.		C US Upfyller EU-direktiv
Denna produit får ej avyttras som os sorterat kommunalt avfall.		C US Underwriters Laboratories. [Obs! Kanada och USA]
Använding i narheten av och avlågsnande.Free farliga strömforande ledare ar tillåtet

SAKERHETSINFORMATION

ACD-3300 IND och ACDC-3400 IND Digital Clamp meters uppyller EN61010-1:2001; EN61010-2-032:2002; CAT IV 600 V, CAT III 1000 V, klass II och fororeningsgrading 2. EMC: conforms to EN61326-1.

Alla instrument ar EN61010-1-certifierat for installationskategori IV (600 V). Det ^ 念 rekommenderas for anvanding i installationer pa distributionsniva och fasta installationer, saval som minded installationer, men inte for primara kraftledninger, luftledninger och kabelsystem.

Överskrid inte de maxima gränserna for überbelastning per Funktion (se • specifikationer) och inte heller de gränser som ar markta på själva instrumentet. Applicera aldrig mer an 1000 Vdc / 750 Vac mellan fas och jordning.

Varningar och Forsiktighetsatgärder

Färe och after matninger av farlig spanning ske spanningsfunktionen testas pa en känd källa som t.ex. spanningen i ledningen for att fastställa att mataren fungerar korrekt.

• Koppla bort matsladdarna fran testpunkterna innan matarfunctionaler andras.
• Koppla bort matsladdar innan strömmätning.
• Inspektera matarklammor, matsladdar och tillbehör innan varje användning. Använd inga skadade delar.
• Jorda aldrig dig själv när du utfor matningar. Vidrör inte blottlagda kretselement eller sonspetsar.
• Använd inte instrumentet i en explosiv atmossär.
• Minska risken für brand eller elektriska stötar genom att inte utsättaprodukten für regn aller fukt.
• Mätaren ar endast avsedd für inomhusbruk. Undvik risiken für elektriska stötar genom att vidta lampliga försiktighetsatgärder angäende sakerhet nar du arbetar med spanningar over 60 Vdc (42,4 V topp) eller 30 Vac rms. Dessa spanningsnivær utgor en potentiell risk for stötar for användaren.

Färe och after matninger av farlig spanning ske spanningsfunktionen testas pa en känd källa som t.ex. spanningen i ledningen for att fastställa att mataren fungarar korrekt.

• Häll händer och fingrar bakom hand-/fingerskydden (på mataren och mäsladdarna) som anger gräsen for saker atkomst till de handhällna delarna under matning.
• Inspektera mäsladdar, kopplingar och sonder med avseende på skadad isolering eller blottad metall innan du använder instrumentet. Om nagra defekter upptäcks skā delarna omedelbart bytas ut.

Denna klämströmsensor ar utformad for att användas runt eller avlågsnas fran oisolerade, riskyllda stromforande ledare. Personlig skyddsutrustning maste användas om riskyllda, stromforande delar av installationen kan vara atkom Liga.

Var ytterst forsiktig vid: matning av spanning >20V // strömstyrka >10mA // AC-ledning med induktiva belastninger // AC-ledning under askvader // strömstyrka, Near sakringen gär i en krets med oppen kretsspanning >1000V // service på CRT-utrustning.

Ta bort alla matsladdar innan du öppnar kapan for att byta batteriet.

Koppla bort kretsen och ladda ur alla hogspänningskondensatorer innan test av motständ, kontinuitet, dioder erler kapacitans.

Undvik felaktiga avlåsningar, som kan leda till möjliga elektriska stötar eller · personskador genom att byta ut batterierna sö snart indikatorn für svagt batteri (+) visas.

• Undvik elektriska stötar genom att inte använda laget HOLD for att fastställa om en krets ar strömforande. Instabila avläsningerkommen inte att registrareras ihrer visas.

FÖRSIKTIGHET

For icke-invasiva ACA strommatningar sca klammman fasstas runt en ensam ledning i en krets for matning av belastningsström. Merän 1 ledningkommen att orsaka felaktiga matresultat.

UPPACKING OCH INNEHÄLL

Din box ska innehalla:

1 ACD-3300 IND eller ACDC-3400 IND
1 Set med matsladdar
1 9 V-batteri (installerat)
1 Anvandarhandbok
1 Transportlada
1 Termokoppling typ-K (endast modell ACD-3300 IND)

Om nçon articel ār skadad eller saknas ske hela paketet omedelbart returneras till inköpsätlet for utbyte.

INTRODUKTION

ACD-3300 IND och ACDC-3400 IND True RMS klämströmsensorer har automatiskt områdesval upp till 1000 ACA och 750 Vac / 1000 Vdc. Dess functiomer inkluderar AC / DC-spanning (ACDC-3400 IND), frekvens, driftscykel, diod, motständ, kapacitans, kontinuitetstest samt relativ (ACDC-3400 IND). Modell ACD-3300 IND mær Åven temperatur upp till 1000^ (1832^) .

HJALPFUNKTIONER

PEAK+/--knapp

Den används für att registrarera de högsta (+) och lögsta (-) matvärdena für AC-spanning och AC-ström.

Utför en normal AC-mätning och tryck på PEAK-knappen - PEAK-värdet visas på den sekundära displayen och det aktuella värdet visas på huvuddisplayen. Detta Funktion somrade fixeras på det normala området som används och kan visa OL om ingängsvärdet överskrider områdets maxvärde.

Obs! Om PEAK +/-knappen hälls intryckt >2 sek kommt PEAK-funktionen att gà till kalibreringsläge, LCD-displayenkommen att visa "CAL" och den interna bufferetenkommen att spara den interna op offset-spanningen och sedan gà tillbaka till matläget. Vrid mataren till OFF for att gà ur "CAL"-laget.

MAX/MIN-knapp

"MAX" visar det maximala vardet fran en grupp med matninger. "MIN" visar det maximala vardet fran en grupp med matninger. "MAX/MIN" visas och blinkar i LCD:n for att visa vardet som mats. Häll in MAX/MIN-knappen under minst 2 sekunder for att g' ur.

ZERO (Relativa)-mätningar (endast ACDC-3400)

Laget Relativa visar skillnaden mellan den verkliga avlåsningen och ett referensvärde. Det kan användas med alla Funktioner och områden. För att utföra en relativ matning ske Först ett referensvärde etableras genom att mäta ett värde och sedan trycka på Δ-knappen Near avlåsningen stabiliserats. Detta lagrar det uppmätta vardet som ett referensvärde och nollställer displayen. Mätaren erhäller referensvärdet fran föjande matningar och visarenna skillnad som det relativa vardet. Mätvärden som överskrider referensvärdetkommen att vara positiva och varden som understiger referensvärdetkommen att vara negativa. Hall in Δ-knappen under 2 sekunder for att lamna Relativ-laget.

Denna Funktion bör användas für att nollstalla DC für DC-amp.

HOLD-knapp

Data hold fryser vardet som visas på LCD:n nar knappen aktiveras - Ställ in mataren for den typ av matning och område som önskas for att användaenna meny Funktion. Anslut matsladdarna till kretsen/komponenten som skamatas och tryck sedan på HOLD-knappen. Avlåsningen på LCD:nkommen att frysas och visa "HOLD". Du kan nu avlågsna matsladdarna och avlåsningen kommer inte attändras tills det att man trycker på HOLDigen.

OMRÄDE-knapp

Läter användaren valja området for en Funktion som inte visar "RANGE" på LCD:n.

Bakgrundsbelynsningsknapp

Aktiverar aller avaktiverar bakgrundsbelysningen.

Denna mäturekommen att stängas av automatiskt after 30 minuter. För att avaktivera APO:n; stäng av mataren, hal in "RANGE" eller "MAX/MIN"-knappen medan vredet ställs till önskat område. Slapp knappen Near LCD:n visas normalt. Notera att inget "APO"-meddelande visas på LCD:n.

DRIFT

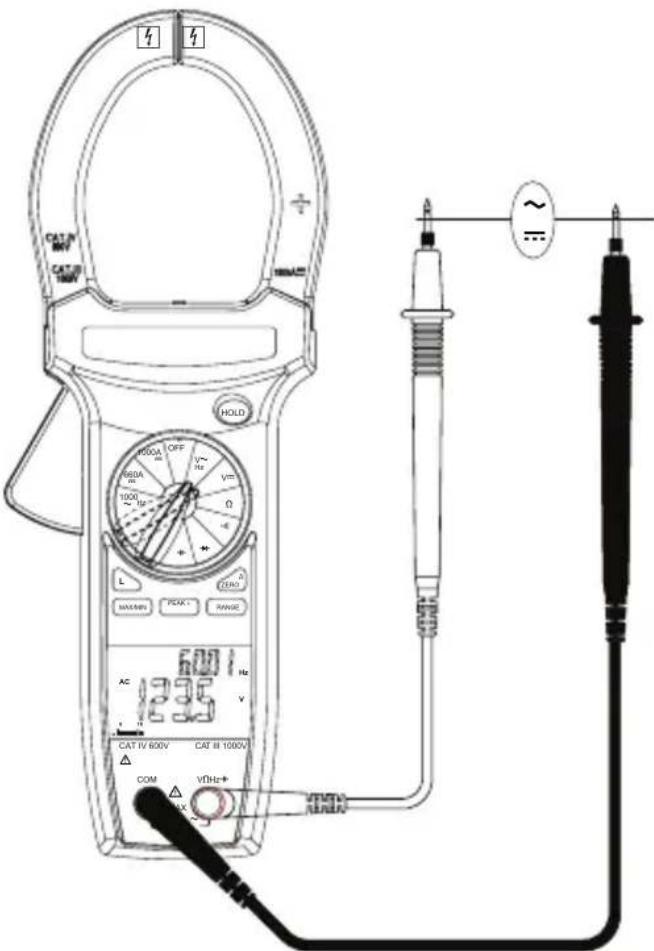

Mätning av DC-spanning (se fig. 2)

Stall funktionsomkopplaren till 1. V=

Anslut matsladdarna: Röd till 2. +, Svart till COM.

Anslut testsonderna till kretsens testpunkter.3.

Läs av displayen och korrigera ev. überbelastningsproblem (4. 0L) om nödvändigt.

Mätning av AC-spanning (se fig. 2)

1. Ställ funktionsomkopplaren till V~.
2. Anslut matsladdarna: Rod till +, Svart till COM.
3. Anslut testsonderna till kretsens testpunkter.
4. Läs av spänningen på huvuddisplayen och frekvensen på den sekundärä displayen och korrigera ev. überbelastningsproblem (0L) om nödvändigt.

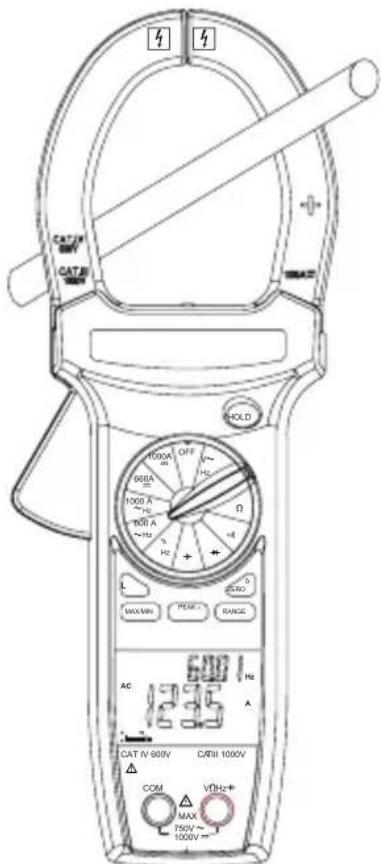

Mätning av AC-ström (se fig. 3)

1. Ställ funktionsomkopplaren till A~-positionen.
2. Öppna den fjäderbelastade klämman genom att trycka på spaken på matarens vänstra sida.
3. Placera klämman runt en ledning eller konduktor och slapp spaken. Ledningen skara vara centererad inuti klammorna.
4. Läs av spänningen på huvuddisplayen och frekvensen på den sekundärä displayen och korrigera ev. Überbelastningsproblem (0L) om nödvändigt.

Mätning av DC-ström (endast ACDC-3400 IND) (se Fig. 3)

1. Ställ funktionsomkopplaren till position A =...
2. Tryck på Δ-knappen für att nollställa DC-amp offset.
3. Öppna den fjäderbelastade klämman genom att trycka på spaken på matarens vänstra sida.
4. Placera klämman runt en ledning eller konduktor och slätt spaken. Ledningen ská vara centererad inuti klämmorna.
5. Läs av det visade vardet.

Mätning av frekvens / % Driftscykel (se Fig. 2)

1. Välj position "Hz".
2. Anslut matsladdarna: Rod till +, Svart till COM.
3. Anslut testsonderna till kretsens testpunkter.
4. Läs av spänningen på huvuddisplayen och driftscykeln på den sekundärä displayen och korrigera ev. überbelastningsproblem (0L) om nödvändigt.

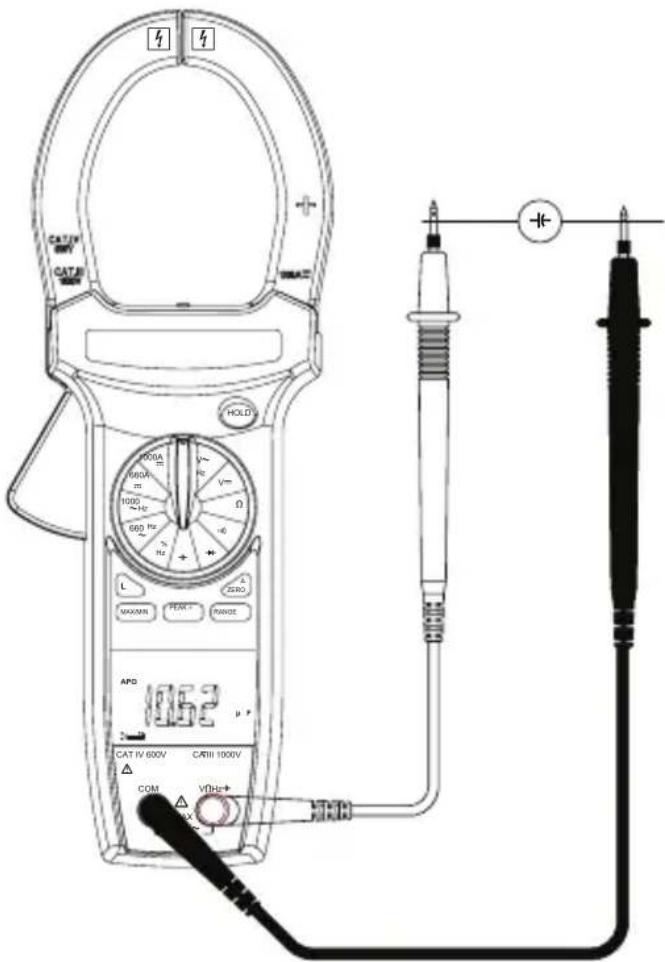

Mätning av kondensator (se Fig. 4)

Obs! När kondensatorn som ská matas ar ansluten och LCD:n visar "di. c" betyder detta att kondensatorn har spanning och maste laddas ur innan testning.

1. Valj position "艹".
2. Anslut matsladdarna: Rod till +, Svart till COM.
3. Anslut testsonderna till kretsens testpunkter.
4. Läs av displayen och korrigera ev. überbelastningsproblem (OL) om nödvändigt.

FÖRSIKTIGHET

Att använda Funktionen Resistance (Motständ) aller Continuity (Kontinuitet) i en ström Förande kretskommen att ge felaktiga resultat och kan skada instrumentet. I det fleta fall maste den misstänkta componenten kopplas bort fran kretsen for att erhälla en korrekt avläsning av matningen.

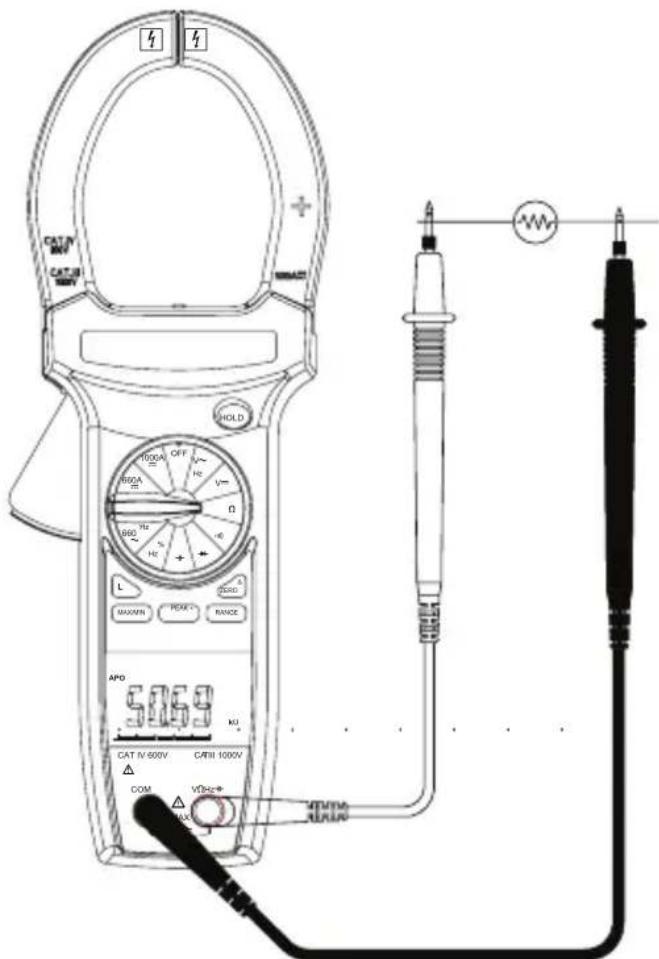

Mätning av motständ (se Fig. 5)

1. Ställ Funktion somkopplaren till position Ω. Använd knappen 'Ω→III' für att valja motstandstestet (endast ACD-3300 IND).
2. Anslut matsladdarna: Rod till +, Svart till COM.
3. Koppla bort effekten till kretsen som ska matas. Mät aldrig motstand over en spanningskälla eller på en krets med spansning.
4. Ladda ur alla kondensatorer dà dessa kan paverka avlssningen.
5. Anslut testsonderna over motstandet.
6. Läs av displayen. Om 0L visas i det högsta området ar motständet for stort for att matas eller sa ar kretsen en öppen krets.

Kontinuitetstest (se Fig. 5)

1. Ställ Funktion somkopplaren till position '|||'. Använd knappen 'Ω→|||' für att valja '|||' -testet (endast ACD-3300 IND).
2. Anslut matsladdarna: Rod till +, Svart till COM.
3. Koppla bort effekten till kretsen som ska matas
4. Ladda ur alla kondensatorer som kan paverka avlssningen.
5. Anslut testsonderna over motständet aller de två testpunkterna.
6. Lyssna after tonen som indikerar kontinuitet (< 30)

1. Ställ Funktionsvredet till position "→". Använd knappen 'Ω→||' für att valja diodtest (endast ACD-3300 IND).

2. Anslut den röda matsladden till "VΩ"-uttaget och den svarta matsladden till "COM"-uttaget.

3. Koppla bort effekten till kretsen under test. Extern spanning over komponenterna orsakar ogiltiga avlåsningar.

4. Rör vid dioden med sonderna. Ett framsänningsfall ar ungefär 0,6 V (typiskt for en silikondiod).
5. Reversera sonderna. Om dioden ar OKkommen "OL" att visas. Om dioden ar kortsluten kommt "0.00" aller ett nummer att visas.
6. Om dioden ar öppen visas "OL" i băda riktningar.
7. Hörbar indikation: Mindre an 30 Ω.

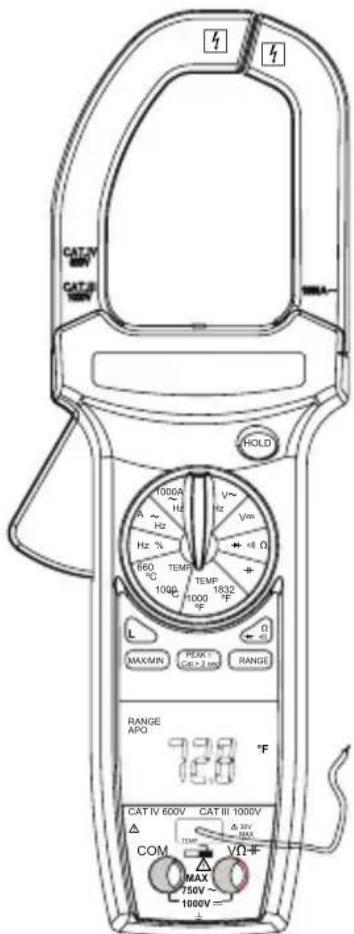

Mätning av temperatur (endast ACD 3300 IND) (se fig. 6)

1. Verifiera att platsen som ska matas inte har elektrisk energi.
2. Ställ Funktionssomkopplaren till ^ C och omrade aller ^ F och omrade.
3. Skjut reglaget till TEMP-positionen. För in termokopplingskontakten som matchar uttagets bredd.
4. Anslut termokopplingssladden till testpunkten.
5. Läs av displayen. Om 0L visas på displayen ar temperaturen for hög für att matas eller sa ar termokopplingen öppen.

Obs! Måtsladdarna måste avlågsnas För att flytta glidplattan som tillåter att termokopplingen att foras in.

UNDERHALLOCH REPARATIO

Om verkar som en felfunktion uppstatt under handhavande av mataren sca foljande. steg vidtagas for att isolera orsaken till problemet:

1. Kontrollera batteriet.
2. Läsigenom driftsinstruktionerna igen for ev. misstag i driftsproceduren.
3. Inspektera och testa matsladdarna for bruten eller intermittent anslutning.

Utom när det gäller byte av batteri eller testsonder skar reparationsendast utforas av ett behörigt Servicecenter eller annan behörig personal for att utfora service på instrument. Frontpanelen och höljet kan rengöras med en mild tvällösning. Applicera sparsamt med en mjuk trasa och låt torka helt innan användning. Använd inte aromatiska kolväten eller losningsmedel med klor for rengöring.

Ersättning av batteri (se fig. 7)

Varning

For att undvika el-chock aller skador pa mataren sha mataren matsladdar koplas bort fran alla kretsar och mataren, stang sedan av mataren innan batteriluckan avlagsnas. Batteribyte sha utforas i en ren milj och med lampliga forsiktighetsatgarden for att undvika fororeningar in matarens inre componenter.

1. Avlagsna skruvarna och lyft bort batteriluckan.
2. Ersatt batteriet med att 9 V-batteri av samma typ.

Notera batteriets polaritet.

1. Satt tillbaka det bakre höljet och skruvarna.

SPECIFkATIONER

Allmänt

Display: display med flytande kristaller 3 14 sifror (LCD) (6600 räkn.) med en 66-segments analog stapelgrafik

Polaritet: Automatism, tyst positiv, indikering negativ polaritet

Nollställning: Automatisk

Indikering Lagt batteri: "+visas nar batterispänningen faller under driftsnivan

Automatisch avständning: Ungefär 30 minutes

Bakgrundsbelysning: Bakgrundsbelysning automatisk avstängning ca: 60 sek

Mätfrekvens: 2,8 ggr/s, nominellt

Analog stapelgrafik: 28 ggr/s

Driftsmiljö: 0^ till 50^ (32°F till 122°F) vid < 70% relativ. luftfuktigkeit

Forvaringstemperatur: -20 °C till 60 °C (-4°F till 140 °F) vid < 80 % relatuv. luftfuktigkeit med batteriet borttaget

Temperaturkoefficient: 0,1× (specificerad noggrannhet) per ^ C 0 ^ C till 18^ 28^ till 50^)

Omgivning: 2000 m (6561,7 fot), Inomhusanvändning

Oppeningkapacitet klammor: 57 mm (2,0 tum) ledare

Effekt: Enkel standard 9-volt batteri, NEDA 1604, JIS 006P, IEC 6F22

Livslängd batteri: typiskt 75 timmar med zink-kolcell; 150 timmar med alkaliskt

Dimensioner:

ACDC-3400 IND: 281 × 108 × 53 mm (11,1 × 4,3 × 2,1 tum)

ACD-3300 IND: 279 × 103 × 53 mm ( 11 × 4, 1 × 2, 1 tum )

Vikt:

ACDC-3400 IND: 559 g (1,23 lb.)

ACD-3300 IND: 500g (1,10 lb.)

Sakerhet: LVD uppyller EN61010-1:2001 och EN61010-2-032:2002, CAT III 1000 V, CAT IV 600 V, klass II och fororeningsgrad 2

CE EMC: EN 61326-1:2006 Denna produit uppyller kraven foljande EU-direktiv: 2004/108/EC (Elektromagnetisk kompabilitet) och 2006/95/EC (Lågspänning) after andring i 93/68/EEC (CE-markning). Elektriskt brus erler kraftiga elektromagnetiska falt i narheten kan emellertid stora mätkretsen. Mäinstrumentenkommen även att reagera på ovälkomna signaler som kan finnas i mätkretsen. Användare bör vara försiktiga och vidtaga lámpliga försiktighetsatgärder for att undvika missledande resultat vid matninger i narheten av elektriska störningar.

Elektriskt

Noggrannhet: Uppgiven noggrannhet vid 23^ ± 5^, < 75% relativ. luftfuktigkeit

DC-VOLT

Områden Noggrannhet
660,0 mV, 6,600 V, 66,00 V, 660,0 V, 1000 V ± (0,5 % avl + 2 siffror)

Ingangsimpedans: 660mV .. ≥ 100M 6,6 V:10 MΩ; 66 V till 1000 V: 9,1 MΩ

Overbelastningsskydd: 1000 VDC erler 750 VAC rms

AC-VOLT TRUE RMS

Områden: Frekvens Noggrannhet
660,0 mV 50 till 100 Hz ± (1,5 % avl + 8 siffror)
6,600 V, 66,00 V 50 till 500 Hz ± (1,5 % avl + 8 siffror)
660,0 V, 750 V 50 till 500 Hz ± (1,5 % avl + 8 siffror)
Frekvens ** 50 till 1 kHz ± (0,1 % avl + 5 siffror)

Peak Hold:

Områden: Frekvens Noggrar	nhet
66,00 V, 660,0 V, 750 V 50 till	500 Hz ± (3,0 % avl + 200 siffror)

** Frekvens: 10% till 100% av spanningsområde

AC kopplad TRMS: 5% till 100% av omrade

Crestfactor: ≤ 3

Ingangsimpedans: 660mV .. >100M 6,6 V:10 MΩ; 66 V till 750 V: 9,1 MΩ

Overbelastningsskydd: 1000 VDC aller 750 VAC rms

AC-STRÖM TRUE RMS

Områden: Frekvens Noggran	hhet
66,00 A* 50 till 60 Hz ± (2,0 % avl + 10 siffror)
66,00 A* 61 till 400 Hz ± (3,0 % avl + 10 siffror)
660,0 A 50 till 60 Hz ± (2,0 % avl + 10 siffror)
660,0 A 61 till 400 Hz ± (3,0 % avl + 10 siffror)
1000 A 50 till 60 Hz ± (2,5 % avl + 10 siffror)
1000 A 61 till 400 Hz ± (3,5 % avl + 10 siffror)
Frekvens** 50 till 1 kHz ± (0,1 % avl + 5 siffror)

Peak Hold:

Områden: Frekvens Noggrar	nhet
66,00 A*, 660,0 A,1000 A 50 till 400 Hz ± (3,0 % avl + 200 siffror)

• endast ACD-3300 IND

** Frekvens: 10 % till 100 % av stromområde

AC kopplad TRMS: 5% till 100% av omrade

Crestfactor: ≤ 3

Overbelastningskydd: 1000 A AC

DC-STRÖM (endast ACDC-3400 IND)

Område Noggrannhet
660,0 A ± (2,0 % avl + 5 siffror)
1000 A ± (3,0 % avl + 5 siffror)

Overbelastningskydd: 1000 A DC

MOTSTAND

Område Noggrannhet
660,0 Ω, 6,600 kΩ	± (1,0 % avl + 5 siffror)
66,00 kΩ, 660,0 kΩ
6,600 MΩ: ± (2,0 % avl + 5 siffror)
66,00 MΩ: ± (3,5 % avl + 5 siffror)

Volt i öppen krets: -1,2 Vdc typisk, (-3,5 Vdc i 660 Ω-område)

Overbelastningsskydd: 1000 VDC aller 750 VAC rms

KONDENSATOR

Område Noggrannhet
6,600 ηF, 660 ηF ± (3,0 % avl + 20 siffror)
66 ηF, 6,600 μF, 66,00 μF, 660,0 μF	± (3,0 % avl + 10 siffror)
6,6 mF ± (5,0 % avl + 10 siffror)

Overbelastningskydd: 1000 VDC aller 750 VAC rms

TEMPERATUR (endast ACD-3300 IND)

Område Noggrannhet
0,0 °C till 400,0 °C ± (1,0 % + 1 °C)
-35,0 °C till 0,0 °C, 400 °C till 1000 °C ± (2,0 % + 3 °C)
32,0 °F till 750,0 °F ± (1,0 % + 2 °F)
-30,0 °F till 32,0 °F, 750 °F till 1832 °F ± (2,0 % + 6 °F)

Sensortyp: K-typ termokoppling

Overbelastningskydd: 30 V Max

DIODTEST

Volt i oppen krets: 3,2 Vdc typiskt

Overbelastningsskydd: 1000 VDC aller 750 VAC rms

KONTINUITET

Områden: 660,0 Ω

Känsliget: 10 Hz till 1 MHz: >3,5 V rms

Minsta pulsbredd: >1 us

Arbetscykelgränser: >30% och < 70%

% DRIFTSCYKEL

Omrade: 5,0 % till 95,0 %

Upplosning: 0,1%

Minsta pulsbredd: >10 us

Frekvensområde: 40 Hz till 20 kHz

Noggrannhet (5 V logisk): ± (2 % avl + 10 siffror)

Overbelastningskydd: 1000 VDC aller 750 VAC rms

Fig 2. Spanning \ Frekvens \ Driftscykel

Fig 3. Ström

Fig 4. Kapacitans

Fig 5. Motstand \ Kontinuitet \ Diod

Fig 6. Temperatur (endast ACD-3300 IND)
