ACD-3300 IND ACDC-3400 IND

1 Ganasse per le misure di corrente
Pulsante HOLD
3 Selettore funzioni
4 Pulsanti funzioni ausiliarie
A Visualizzatore principale display a cristalli liquidi
B Visualizzatore secondario display a cristalli liquidi
Terminali d'ingresso per funzioni diverse delle misure di corrente
Pulsante di aperture delle ganasse
8 Terminali d'ingresso per misure di temperatura
9 Comando a cursore per misure di temperatura

Simboli 53
Informazioni sulla sicurezza 53

Avertenze e precauzioni 53

Disimballaggio e contentuto 54
Introduzione 54

Funzioni Auxiliarie 54

Pulsante PEAK+/- 54
Pulsante MAX/MIN. 54

Misure (relative) con AZZERAMENTO (solo per il modello ACDC-3400 IND) 55
Pulsante HOLD 55
Pulsante RANGE 55
Pulsante di retroilluminazione 55
Funzione di spegnimento automatico (APO) 55

Funzionamento 55

Misure di tensione corrente continua (c.c.) (vedi Fig. 2) 55
Misure di tensione corrente alternata (c.a.) (vedi Fig. 2) 55

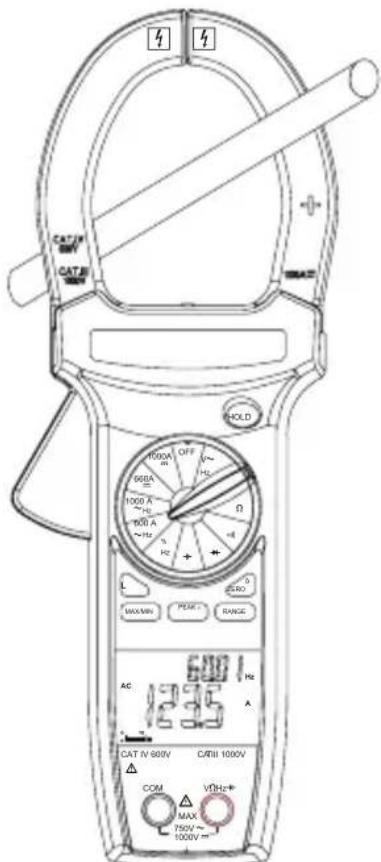

Misure di corrente alternata (vedi Fig. 3) 55
Misure di corrente continua (solo per il modello ACDC-3400 IND) (vedi Fig. 3) .... 56
Misure di frequenza / duty cycle % (vedi Fig. 2) 56
Misure di capacità (vedi Fig. 4) 56
Misure di resistenza (vedi Fig. 5) 56
Prove di continuità (vedi Fig. 5) 56
Prove di diodi (vedi Fig. 5) 57
Misure di temperatura (solo per il modello ACD 3300 IND) (vedi Fig. 6) 57

Manutenzione e riparazioni 57
Sostituzione della pila (vedi Fig. 7) 57
Dati tecnici 58
Generali 58
Elettrici 58

+ Battery Consultare il manuale
☐ Isolamento doppio Alta tensione
--- Corrente continua Massa di terra
~ Corrente alternata Segnalazione acustica
C Conformte alle norme australiane di pertinenza		C E Co	Conformte alle direttive UE
X Non smaltire quello prodotto assieme ad altri rifiuti solidi non differenziati.		C US	Certificazione Underwriters Laboratories [Note: per il Canada e gli Stati Uniti]
4 É permessa l'applicazione su conduttori sotto tensione pericolosi e la rimozione dagli stessi

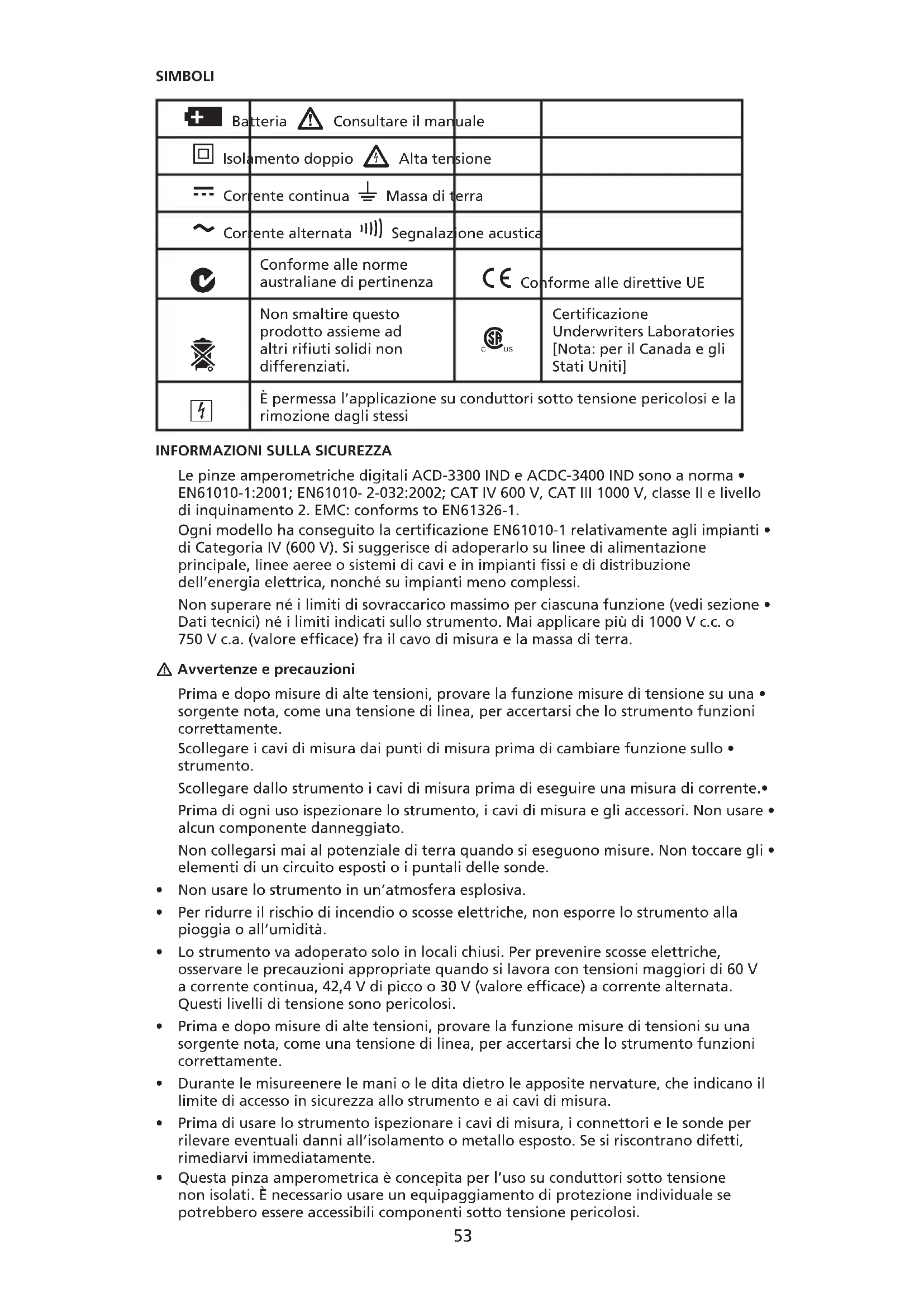

INFORMAZIONI SULLA SICUREZZA

Le pinze amperometriche digitali ACD-3300 IND e ACDC-3400 IND sono a norma EN61010-1:2001; EN61010- 2-032:2002; CAT IV 600 V, CAT III 1000 V, classe II e livello di inquinamento 2. EMC: conforms to EN61326-1.

Ogni modello ha seguito la certificazione EN61010-1 relativamente gli impianti di Categoria IV (600 V). Si suggerisce di adoperarlo su linee di alimentazione principale, linee aeree o sistemi di cavi e in impianti fissi e di distribuzione dell'energia elettrica, nonché su impianti meno complessi.

Non superare né i limiti di sovraccarico massimo per ciascuna funzione (vedi sezione Dati tecnici) né i limiti indicati sullo strumento. Mai applicare più di 1000 V c.c. o 750V c.a. (valore efficace) fra il cavo di misura e la massa di terra.

Avvertenze e precazioni

Prima e dato misure di alte tensioni, provare la funzione misure di tensione su una - sorgente nota, come una tensione di linea, per accertarsi che lo strumento funzioni correttamente.

Scollegare i cavi di misura dai puncti di misura prima diambiare funzione sullo • strumento.

Scollegare dallo strumento i cavi di misura prima di eseguire una misura di corrente.

Prima di agli uso ispezionare lo strumento, i cavi di misura e gli accessori. Non usare • alcun componente danneggiato.

Non collegarsi mai al potenziale di terra quando si eseguono misure. Non toccare gli elementi di un circuito esposti o i puntali delle sonde.

Non usare lo strumento in un'atmosfera esplosiva.
Per ridurre il rischio di incendio o scosse elettriche, non esporre lo strumento alla pioggia o all'umidità.
- Lo strumento va adoperato solo in locali chiusi. Per prevenir scosse elettriche, osservare le precauzioni appropriate quando si lavora con tensioni maggiori di 60V a corrente continua, 42,4V di picco o 30V (valore efficace) a corrente alternata. Questi livelli di tensione sono pericolosi.
- Prima e dato misure di alte tensioni, provare la funzione misure di tensioni su una sorgente nota, come una tensione di linea, per accertarsi che lo strumento funzioni correttamente.
- Durante le misurenere le mani o le dita dietro le apposite nervature, che indicano il limite di accesso in sicurezza allo strumento e ai cavi di misura.
- Prima di usare lo strumento ispezionare i cavi di misura, i connettori e le sonde per rilevare eventuali danni all'isolamento o metallo esesto. Se si riscontrano difetti, rimediarvi immediatamente.
- Questa pinza amperometrica è concepita per l'uso su conduitori sotto tensione non isolati. É necessario usare un equipaggiamento di protezione individuale se potrebbero essere accessibili componenti sotto tensione pericolosi.

Procedere con estrema cautela quando si eseguono misure di tensioni >20V o di correnti >10mA , su linee di alimentazione in corrente alternata con carichi induttivi o durante temporali, misure di corrente, se il fusabile è intervenuto in un circuito contensione a circuito aperto >1000V , e durante la manutenzione di apparecchi con tubi a raggi catodici (CRT).

Prima di après l'involucro per sostituire la pila, scollegare i cavi di misura.

Prima di eseguire misure di resistenza o di capacité oppure prove di continuità o di dioddi, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

Per evitare errorsi dilettura, che potrebbero comportare il rischio di folgorazione e altri infortuni, sostuire lepile non appena si visualizza l'indicatore di basso livllo di carica (十)

• Per evitare il pericolo di scosse elettriche, non usare la modalità HOLD H per determinare se un circuito è molto tensione. Eventuali valori non stabili non vengono acquisiti né visualizzati.

ATTENZIONE

Per eseguire misure non invasive di correnti alternate, chiudere la pinza intorno a un solo conduttore del circuito; se si racchiude più di un conduttore si ottiene unalettura sbagliata.

DISIMbALLAgglo E CoNTENUTo

La confezione deve contentere:

1 ACD-3300 IND o ACDC-3400 IND
1 set di cavi di misura
1 pila da 9 V (già installata)
1 copia del manuale d'uso
1 custodia da transporte
1 termocoppia di tipo K (solo per il modello ACD-3300 IND)

Se un componente è danneggiato o mancante, restituire immediatamente l'intera confezione al rivenditore per ottenerne una di ricambio.

INTRoDUZIONE

Le pinze amperometriche a vero valore efficace ACD-3300 IND e ACDC-3400 IND sono strumenti a selezione automatica della portata sino a 1000 A c.a. e 750V c.a. / 1000 V c.c. Offrono le seguenti funzioni: misure di tensione a corrente alternata / continua, misure di corrente alternata / continua (ACDC-3400 IND), misure di frequenza, resistenza, capacità, prove di diodi e prove di continuità nonché misure relative (ACDC-3400 IND). Il modello ACD-3300 IND esegueanche misure di temperatura sino a 1000^

FUNZIONAUSILIARIE

Pulsante PEAk+/-

Serve a registrar i valori di picco + e - durante misure di corrente alternata e di tensione c.a.

Eseguire la normale misura in corrente alternata e premere il pulsante PEAK. Il valore di picco compare sul visualizzatore secondario, nelle valore effettivo compare sul visualizzatore principale. La portata di但这a funzione corrisponde alla normale portata in uso e può visualizzarsi OL se l'ingresso supera la portata.

Note: se siiene premuto il pulsante PEAK ± per altri 2 secondi, la funzione PEAK passa alla modalità di taratura, il display visualizza "CAL" e nel buffer interno viene memorizzata la tensione di offset interna da utilizzato quando si ritorna alla modalità di misura. Per uscire alla modalità 'CAL', spegnere la pinza.

Pulsante MAX/MIN

Quando compare "MAX" è visualizzato il valore massimo di unaserie di misure. Quando compare "MIN" è visualizzato il valore minimo di una series di misure. L'indicazione "MAX/MIN" lampeggia sul display per indicare il valore che viene misurato. Per uscire da

questa modalità tenere premuto il pulsante MAX/MIN per almeno 2 secondi.

Misure (relative) con AZZERAMENTO (solo per il modello ACDC-3400 IND)

La modalità di misura relativa visualizza la differenza tra lagettura attuale e un valore di riferimento, ed è utilizzabile con qualsiasi funzione o portata. Per eseguire una misura relativa, stabilire anzitutto un valore di riferimento eseguendo una misura e poi premendo il pulsante non appena lagettura si stabilizza. La misura viene memorizzata e il display si azzaera. Lo strumento sottrae il valore di riferimento dalle misure successive e visualizza la differenza; le misure vengono visualizzate come lecture positive o negative secondo che siano maggiori o minori del valore di riferimento. Per uscire alla modalità di misure relative, premere il pulsante e tenerlo premuto per 2 secondi.

Adoperare esta funzione per azzerare lo strumento prima di eseguire misure di corrente continua.

Pulsante HOLD

Ferma lalettura presente sul display quando si preme il pulsante. Per usare esta funzione, selezionare prima il tipo di misura e la portata desiderati. Collegare i cavi di misura al circuito o al componente oggetto della misura, quindi premere il pulsante HOLD. Lalettura non varia più e sul display compare HOLD. A questo punto si posso rimooveri e cavi di misura; lalettura rimane ferma finché non si preme di nuovo HOLD.

Pulsante RANGE

Permette di selezionare la portata di una funzione per la quale sul display non compare RANGE.

Pulsante di retroilluminazione

Serve ad attivare o disattivare la retroilluminazione.

Funzione di spegnimento automatico (APO)

La pinza si spegne automaticamente dopo 30 minuti. Per disattivare la funzione APO, portare il selettore funzioni nella posizione OFF, quindi premere e tenere premuto il pulsante RANGE o MAX/MIN quando si gira il selettore nella posizione corrispondente alla portata desiderata. Rilasciare il pulsante quando il display ritorna normale. Nota: la dicitura "APO" non è più visualizzata.

FUNZIONAMENTO

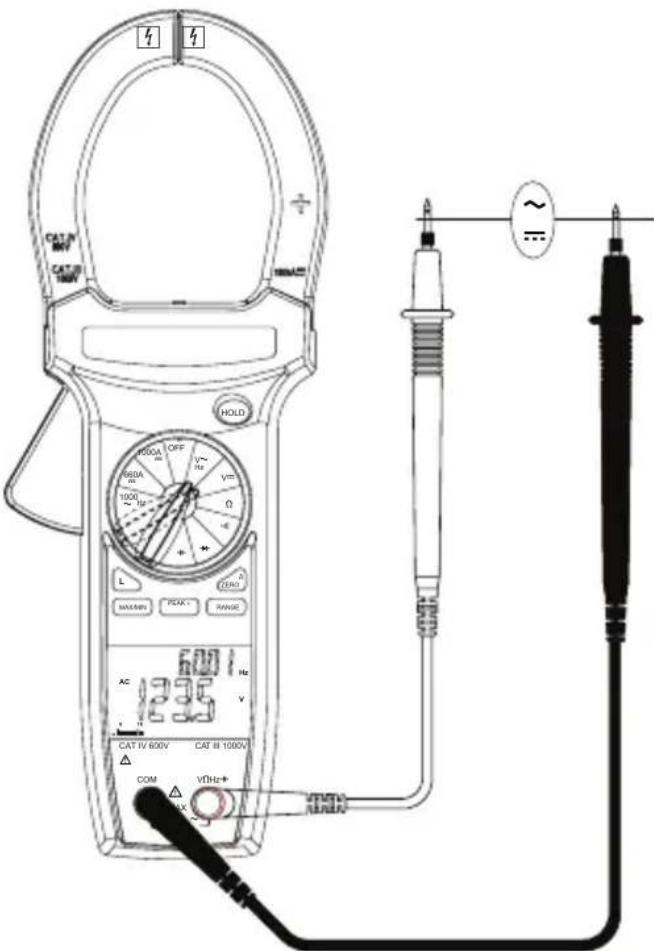

Misure di tensione corrente continua (c.c.) (vedi Fig. 2)

Portare il selettore funzioni nella posizione 1. V=...

1. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM. Collegare i puntali ai punti di misura del circuito.3.

La misura compare sul display; se necessario correggere l'eventuale condizione di 4. sovraccarico (0L).

Misure di tensione corrente alternata (c.a.) (vedi Fig. 2)

Attenzione: per tensioni minori di 0,2 V, lalettura di frequenza cui assere instabile.

1. Portare il selettore funzioni nella posizione V
2. Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale COM.
3. Collegare i punctali ai puncti di misura del circuito.
4. Lalettura di tensione e quella di frequenza compaiono, rispettivamente, sul visualizzatore principale e su quello secondario; se necessario correggere l'eventuale condizione di sovraccarico (OL).

Misure di corrente alternata (vedi Fig. 3)

Attenzione: per correnti minori di 10 A, lagettura di frequenza può essere instabile.

1. Portare il selettore funzioni nella posizione A
2. Aprire le ganase premendo l'apposto pulsante.

3. Posizione are the ganasce intorno al cavo o al conduttore di cui si vuole misurare la corrente e rilasciare il pulsante per chiuderle. Il cavo delve essere centrato tra le ganasce.

4. Lalettura di corrente e quella di frequenza compaiono, rispettivamente, sul visualizzatore principale e su quello secondario; se necessario correggere l'eventuale condizione di sovraccarico (OL).

Misure di corrente continua (solo per il modello ACDC-3400 IND) (vedi Fig. 3)

1. Portare il selettore funzioni nella posizione A =
2. Premere il pulsante ±b per azzerare l'offset della corrente continua.
3. Aprire le ganase premendo l'apposto pulsante.
4. Posizione are le ganasse intorno al cavo o al conduttore di cui si vuole misurare la corrente e rilasciare il pulsante per chiuderle. Il cavo delve essere centrato tra le ganasse.
5. La misura compare sul display.

Misure di frequenza / duty cycle % (vedi Fig. 2)

1. Selezionare la posizione "Hz".
2. Collegare i cavi di misura: quello rosso al terminale ^+ , quello nero al terminale COM.
3. Collegare i punctali ai puncti di misura del circuito.
4. Lalettura di frequenza e quella del duty cycle compaiono, rispettivamente, sul visualizzatore principale e su quello secondario; se necessario correggere l'eventuale condizione di sovraccarico (OL).

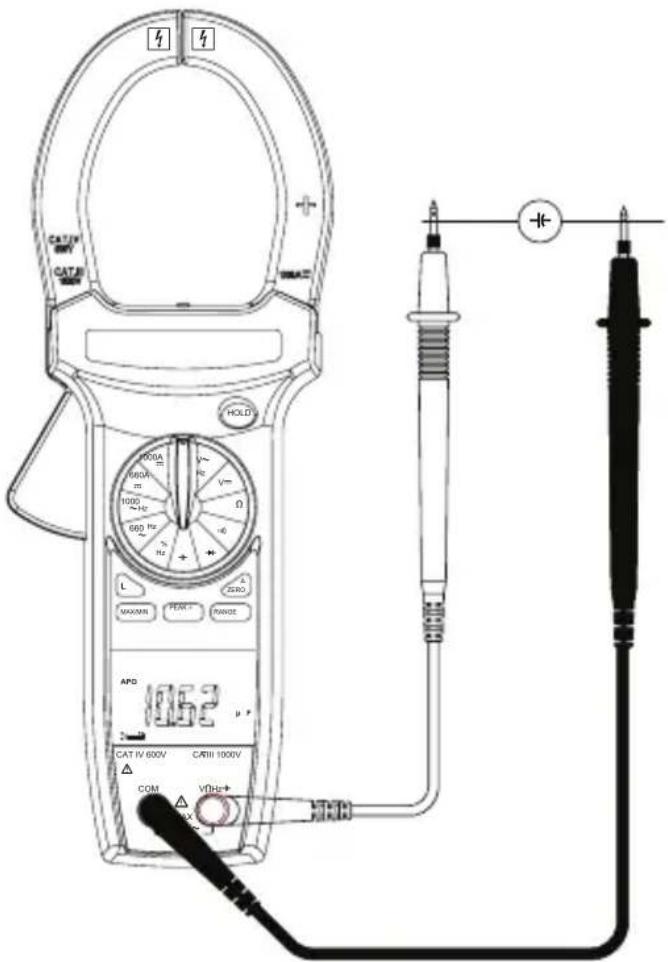

Misure di capacité (vedi Fig. 4)

Nota: se il condensatore oggetto della misura è collegato e il display visualizza "di .c", significata che c'è tensione sul condensatore e occorre scaricarlo prima di procedere alla misura.

1. Selezionare la posizione -12
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Collegare i punctali ai puncti di misura del circuito.
4. La misura compare sul display; se necessario correggere l'eventuale condizione di sovraccarico (0L).

ATTENZIONE

Se si utilizes la funzione misure di resistenza o prove di continuità in un circuito sotto tensione si ottengono risultati sbagliati e si può danneggiare lo strumento. In molti casi il componente oggetto della misura deve essere scollegato dal circuito perché si possa eseguire una misura précisa.

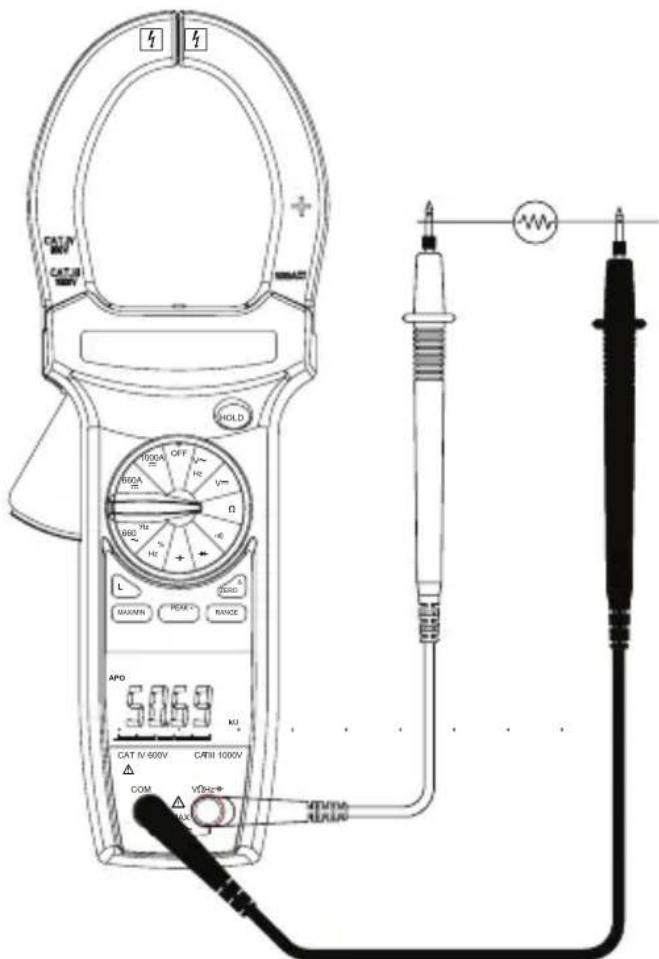

Misure di resistenza (vedi Fig. 5)

1. Portare il selettore funzioni nella posizione . Usare il pulsante 'Ω→|||' per selezionare la funzione misure di resistenza (solo per il modello ACD-3300 IND).
2. Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura Non misurare mai una resistenza ai capi di un generatore di tensione o su un circuito alimentato.
4. Scaricare tutti i condensatori che possano influire sullalettura.
5. Collegare i puntali ai capi della resistenza.
6. La misura compare sul display. Se compare 0L alla portata più alta, significica che la resistenza non è misurabile perché è troppo grande oppure che il circuito è aperto.

Prove di continuità (vedi Fig. 5)

1. Portare il selettore funzioni nella posizione "||". Usare il pulsante 'Ω→||' per selezionare la funzione prove di continuità "(solo per il modello ACD-3300 IND).
2. Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scaricare tutti i condensatori che possano influire sullagettura.
5. Collegare i puntali ai capi della resistenza o ai due punti di misura.
6. Se esiste continuità (< 30) , viene emessa una segnalazione acustica.

Prove di diodi (vedi Fig. 5)

1. Portare il selettore funzioni nella posizione " ➔". Usare il pulsante 'Ω ➔' per selezionare la funzione prove di diodi (solo per il modello ACD-3300 IND).
2. Collegare il cavo di misura rosso al terminale e quello nero al terminale "COM".
3. Scollegare l'alimentazione del circuito in prova. La presenza di tensioni esterne ai componenti cui potò portare a valori non validi.
4. Mettere i puntali a fatto con il diodo. La caduta di tensione diretta di un diodo al silicio è parl a circa 0,6 V.
5. Scambiare i puntali. Se il diodo è funzionante, il display visualizza "OL". Se il diodo è in cortocircuito, si visualizza "0.00" o un altro numero.
6. Se il diodo è aperto, il display indica "OL" in entrambé le direzioni.
7. Segnalazione acustica: resistenza minore di 30

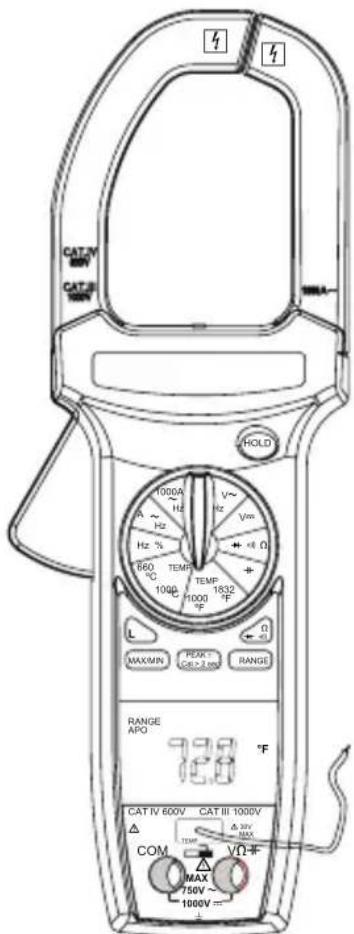

Misure di temperatura (solo per il modello ACD 3300 IND) (vedi Fig. 6)

1. Verificare che il punto in cui si vuole eseguire la misura non sia quello.
2. Portare il selettore funzioni nella posizione ^ C e portata desiderata o ^ F e portata desiderata.
3. Portare il dato a cui sone nella posizione TEMP. Inserire il connettore della termocoppia negli apposti terminali.
4. Collegare la sonda della termocoppia al punto di misura.
5. La misura compare sul display. Se sul display compare 0L, significa che la temperature è troppo elevata per essere misurata o che il circuito della termocoppia è aperto.

Note: è necessario togliere i cavi di misura per spostare la piastrina scorrevole in modo da collegare la termocoppia.

MANUTENZIONE E RIPARAZIONI

Se sembra che lo strumento non funzioni bene, procedere come segue per individuire la causa del problema:

1. Controllare la pila.
2. Rileggere le istruzioni per l'uso, per accertarsi di non avee compiuto operazioni sbagliate.
3. Ispezionare e verificare i cavi di misura per rilevare eventuali connessioni interrotte o intermittenti.

Fatta eccezione per la sostituzione della pila o delle sonde, qualsiasi intervento di manutenzione o riparazione dello strumento deve essere eseguito esclusivamente presso un centro di assistenza autorizzato alla fabbrica o da altri personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di acqua e detergente neutro. Applicare la soluzione in quantità moderata con un panno morbido e lasciare asciugare Completely lo strumento prima di uso. Non utilizzato idrocarburi aromatici né solventi clorurati per la pulizia.

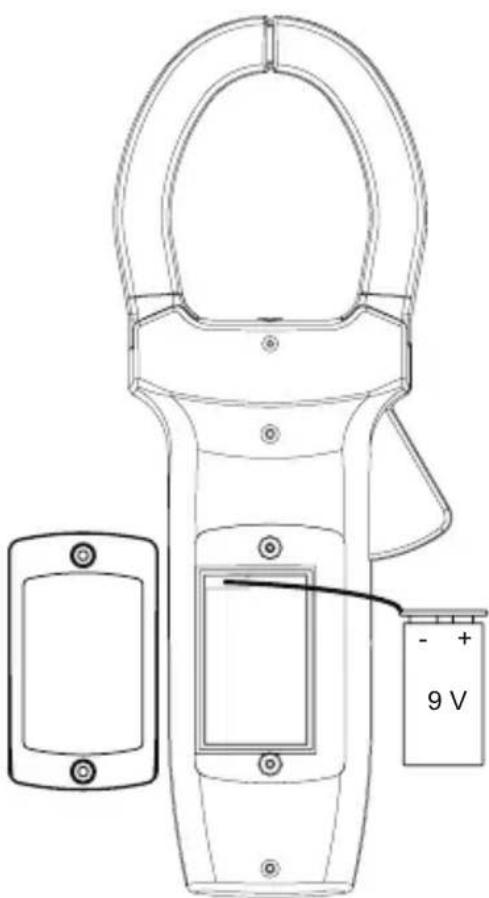

Sostituzione della pila (vedi Fig. 7)

Attenzione

Per prevenire scosse elettriche o danni allo strumento, prima di togliere il coperchio dello scomparto della pila scollegare i cavi di misura da qualsiasi circuito e dallo strumento, poi spegnere quest'ultimo. La sostituzione della pila deve essere eseguita in un ambiente pulito e con la cura appropriata per evitare di contaminare i componenti interni dello strumento.

1. Togliere le viti e sollevare il coperchio dello scomparto della pila.
2. Sostituire la pila con una da 9 volt dello stesso tipo.

Osservare la polarità della pila.

1. Riposizionare il coperchio e le viti.

DATI TECNICI

generali

Display: a cristalli liquidi a 3 34 cître (6600 conteggi) con diagramma a barre analogico a 66 segmenti

Polarità: automatica, positiva implicamente,indicazione di polarità negativa

Sovraccarico: si visualizza l'indicazione (OL) o (-OL)

Azzeramento: automatico

Indicazione di pila scarica: quando la carica della pila scende sotto il livello di funzionamento, si visualizza il symbolo "+

Spegnimento automatico: dopo circa 30 minuti

Retroilluminazione: si disattiva automaticamente dopo circa 60 secondi di inattività

Velocità di misura: 2,8 volte al secondo, nominale

Diagramma a barre analogico: 28 volte al secondo

Ambiente di funzionamento: da 0^ a 50^ a < 70% di umidità relativa

Temperatura (non in funzione): da -20 °C a 60 °C a < 80% di umidità relativa con la pilaolta dallo strumento

Coefficiente di temperatura: 0,1× (precisione specificata) per ^ C da 0^ a 18^ ,da 28^ a 50^)

Condizioni ambientali: sino a 2000 m, uso al coperto

Aperture max delle ganasse: conduttore di 57 mm

Alimentazione: una pila standard da 9 V, NEDA 1604, JIS 006P, IEC 6F22

Autonomia: tipicamente 75 ore con pila al carbonio-zinco; 150 ore con pila alcalina

Dimensioni

ACDC-3400 IND: 281× 108× 53mm

ACD-3300 IND: 279 × 103 × 53 ~mm

Peso:

ACDC-3400 IND: 559 g

ACD-3300 IND: 500g

Sicurezza: direttira sulle basse tensioni; a norma EN61010-1:2001 e EN61010-2-032:2002, CAT III 1000 V, CAT IV 600 V, classe II e livello di inquinamento 2

CE Compatibilità elettromagnetica: EN 61326-1:2006. Questo prodotto risponde ai requisiti delle seguenti direttive della Comunità Europea: 2004/108/CE (compatibilità elettromagnetica) e 2006/95/CE (basse tensioni) modificate alla direttiva 93/68/CEE (marchio CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchio possono disturbare il circuito di misura. Inoltre gli strumenti di misura risponderanno a segnali indesiderati che possono essere presenti nel circuito di misura. Gli utenti devono esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

Elettrici

Precisione:precisione indicataa 23^± 5^ con < 75% di umidita relativa

MISURE DI TENSIONE IN CORRENTE CONTINUUA

Portate Precisione
660,0 mV, 6,600 V, 66,00 V, 660,0 V, 1000 V ±	(0,5% dellalettura + 2 cîfre)

Impedenza d'ingresso: 660 mV: > 100 MΩ; 6,6 V: 10 MΩ; da 66 V a 1000 V: 9,1 MΩ

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

Portate frequenza Precisione
660,0 mV Da 50 a 100 Hz ± (1,5% dellagettura + 8 cifre)
6,600 V, 66,00 V Da 50 a 500 Hz ± (1,5% dellagettura + 8 cifre)
660,0 V, 750 V Da 50 a 500 Hz ± (1,5% dellagettura + 8 cifre)
Frequenza ** Da 50 Hz a 1 kHz ± (0,1% dellagettura + 5 cifre)

Tenuta del picco

Portate frequenza Precisione
66,00 V, 660,0 V, 750 V Da 50	a 500 Hz ± (3,0% dellalettura + 200 cîfre)

** Frequenza: dal 10% al 100% della portata di tensione
Vero valore efficace con accoppiamento c.a.: dal 5% al 100% della portata
Fattore di cresta: ≤ 3
Impedenza d'ingresso: 660 mV: > 100 MΩ; 6,6 V: 10 MΩ; da 66 V a 750 V: 9,1 MΩ
Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

MISURE DI CORRENTE ALTERNATA A VERO VALORE EFFICACE

Portate frequenza Precisione
66,00 A* Da 50 a 60 Hz ± (2,0% dellagettura + 10 cifre)
66,00 A* Da 61 a 400 Hz ± (3,0% dellalettura + 10 CIFre)
660,0 A Da 50 a 60 Hz ± (2,0% dellalettura + 10 CIFre)
660,0 A Da 61 a 400 Hz ± (3,0% dellalettura + 10 CIFre)
1000 A	Da 50 a 60 Hz ± (2,5% dellalettura + 10 CIFre)
1000 A	Da 61 a 400 Hz ± (3,5% dellalettura + 10 CIFre)
Frequenza**	Da 50 Hz a 1 kHz ± (0,1% dellalettura + 5 CIFre)

Tenuta del picco

Portate frequenza	Precisione
66,00 A*, 660,0 A, 1000 A	Da 50 a 400 Hz	± (3,0% dellalettura + 200 cîfre)

• Solo per il modello ACD-3300 IND ** Freqenza: dal 10% al 100% della portata di corrente Vero valore efficace con accoppiamento c.a.: dal 5% al 100% della portata Fattore di cresta: ≤ 3 Protezione dai sovraccarichi: 1000 A c.a.

MISURE DI CORRENTE CONTINUUA (solo per il modello ACDC-3400 IND)

Portata Precisione
660,0 A ± (2,0% dellagettura + 5 cifre)
1000 A ± (3,0% dellagettura + 5 cifre)

Protezione dai sovraccarichi: 1000 A c.c.

MISURE DI RESISTENZA

Portata Precisione
660,0 Ω, 6,600 kΩ	± (1,0% dellalettura + 5 cifre)
66,00 kΩ, 660,0 kΩ
6,600 MΩ: ± (2,0% dellalettura + 5 CIFre)
66,00 MΩ: ± (3,5% dellalettura + 5 CIFre)

Tensione di circuito aperto: -1,2 V c.c. tipica, (-3,5 V c.c. alla portata di 660 Ω)

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

MISURE DI CAPACITA

Portata Precisione
6,600 ηF, 660 ηF ± (3,0% dellalettura + 20 cifre)
66 ηF, 6,600 μF, 66,00 μF, 660,0 μF	± (3,0% dellalettura + 10 cifre)
6,6 mF ± (5,0% dellalettura + 10 cifre)

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

MISURE DI TEMPERATUREA (solo per il modello ACD-3300 IND)

Portata Precisione
Da 0,0 °C a 400,0 °C ± (1,0% + 1 °C)
Da -35,0 °C a 0,0 °C, da 400 °C a 1000 °C ± (2,0% + 3 °C)
Da 32,0 °F a 750,0 °F ± (1,0% + 2 °F)
Da -30,0 °F a 32,0 °F, da 750 °F a 1832 °F ± (2,0% + 6 °F)

Tipodi sensore: termocoppia di tipo K

Protezione dai sovraccarichi: 30 V max

PROVE DI DIODI

Corrente di prova: 0,8 mA (approssimata)

Precisione: ± (1,5% dellalettura ^+ 5 cife)

Tensione di circuito aperto: 3,2 V c.c. tipica

Segnalazione acustica: < 0,03V

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

PROVE DI CONTINUITÀ

Portate: 660,0 Ω

Segnalazione acustica: < 30

Tempo di risposta: 500 ms

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

MISURE DI FREQUENZA (selezione automatica della portata)

Portata Precisione
66,00 Hz, 660,0 Hz, 6,600 kHz, 66,00 kHz, 660,0 kHz, 1,000 MHz	± (0,1% dellalettura + 5 cîfre)

Sensibilità: da 10 Hz a 1 MHz: >3,5 V rms

Durata minima dell'impulso: >1 us

Del duty cycle: >30% e < 70%

MISURE DI DUTY CYCLE %

Portata: dal 5,0% al 95,0%

Risoluzione: 0,1%

Durata minima dell'impulso: >10 us

Portata di frequenza: da 40 Hz a 20 kHz

Precisione (logica a 5 V): ± (2% dellagettura + 10 cifre)

Protezione dai sovraccarichi: 1000 V c.c. o 750 V c.a. rms

Fig 2. Misure di tensione \ frequenza \ duty cycle

Fig 3. Misure di corrente

Fig 4. Misure di capacité

Fig 5. Misure di resistenza \ Prove di continuità \ diodi

Fig 6. Misure di temperatura (solo per il modello ACD-3300 IND)

Fig 7. Sostituzione della pila

AMPROBE

ACD-3300 IND ACDC-3400 IND

Pinzas amperimétricas industriales de verdadero valor eficaz CAT IV

Manual de uso

Fig 7. Ersatta batteri
