BEDIENUNGSANLEITUNG ACDC3400IND Amprobe

CAT IV Industrielle Echteffektivwert-Zangenmessgeräte

Bedienungshandbuch

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Garantieverpflichtung von Amprobe beschrankt sich darauf, dass Amprobe nach eigenen Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert oder austrauscht. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIESE GWAHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH Auf SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICH VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GWAHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. WEDER AMPROBE NOCH DESSEN MUTTERGESELLSCHAFT ODER TOchterGESELLSCHAFTEN ÜBERNEHMEN HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Alle Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firm name, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte dem Messgerat eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren fur Reparaturen außerhalb der Garantie oder fur den Entsatz von Instrumenten muss per Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantiererklarung setzen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantieperiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (Adresse siehe)nachste Seite) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.

In den USA In Kanada

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift fur Europa*

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kosten in Europa wenden sich an den zuständigen Distributor.)

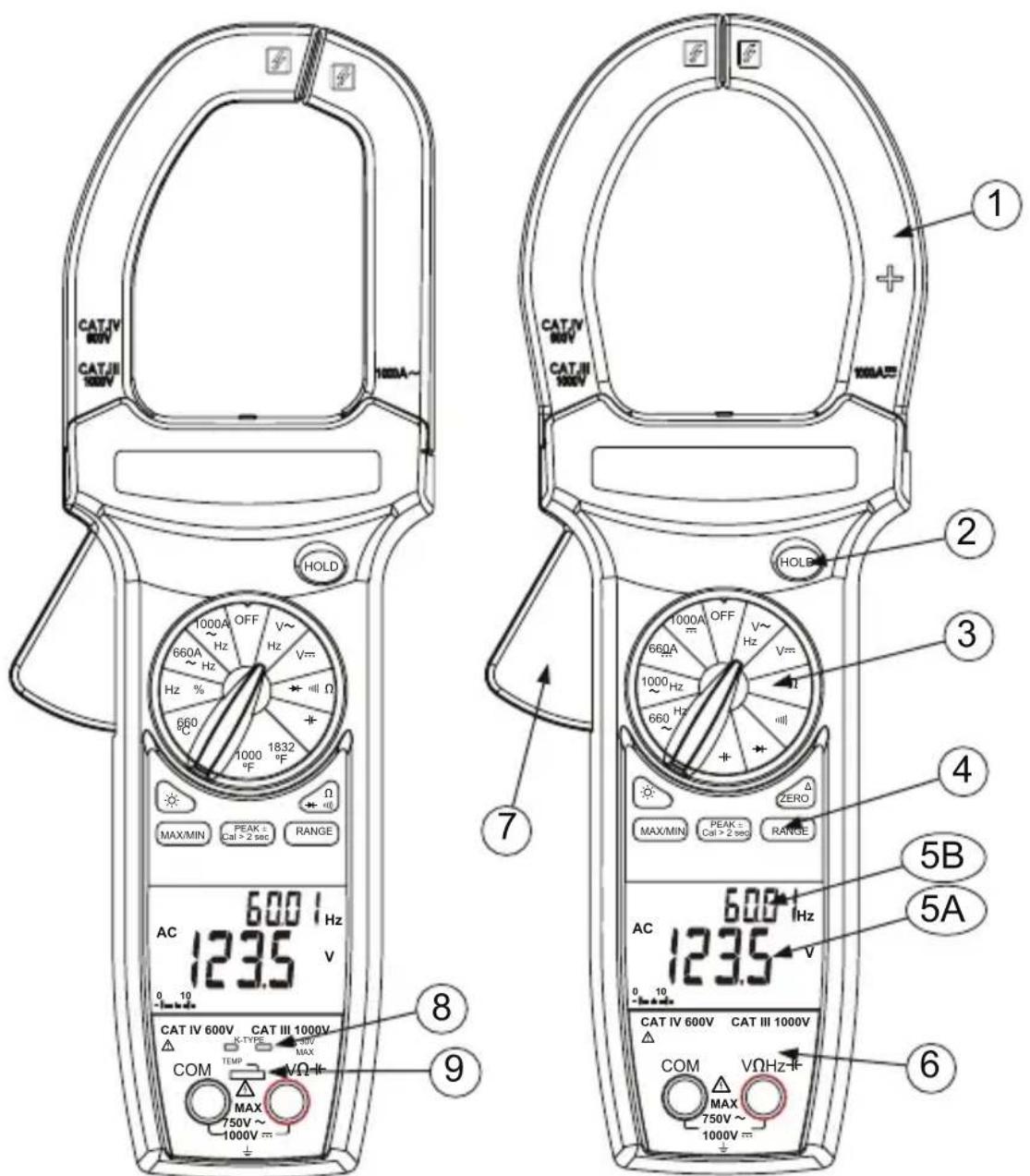

ACD-3300 IND ACDC-3400 IND

1 Backen fur Stromprüfungen
HOLD-Taste
Drehschalter für Funktionsauswahl
4 Hilfsfungkctionstasten
A Primäre LCD-Anzeige
B Sekundäre LCD-Anzeige
Eingangsbuchsen für Funktionen außer Strom
7 Ausloser zum Offnen der Strombacken
8 Temperatureingangsbuchsen
9 Temperaturschiebeschalter

Symbole 37
Sicherheitsinformationen 37

Warn- und Vorsichtshinweise 37

Auspacken und Inhalt 38
Einleitung 38

Zusätzliche Funktionen 38

PEAK+/-Taste 38
MAX/MIN-Taste 38

ZERO, Relativ-Messungen (nur ACDC-3400 IND) 39
HOLD-Taste 39

RANGE-Taste 39
Hintergrundbeleuchungstaste 39

Automatische Abschaltung (APO) 39

Bedienung 39

Gleichspannungsmessung (siehe Abb. 2) 39
Wechselspannungsmessung (siehe Abb. 2) 39
Wechselstrommessung (siehe Abb. 3) 39
Gleichstrommessung (nur ACDC-3400 IND) (siehe Abb. 3) 40
Frequenzmessung / % Tastgrad (siehe Abb. 2) 40
Kapazitätsmessung (siehe Abb. 4) 40
Wunderstandsmessung (siehe Abb. 5) 40
Kontinuitatsprüfung (siehe Abb. 5) 40
Diodenprüfung (siehe Abb. 5) 41
Temperaturmessung (nur ACD 3300 IND) (siehe Abb. 6) 41

Wartung und Reparatur 41
Auswechseln der Batterie (siehe Abb. 7) 41
Spezifikationen 42
Allgemein 42
Elektrik 42

SYMBOLE

Batterie Im Handbuch nachlesen
Schutzisoliert Gefährliche Spannung
Gleichstrom Erde, Masse
Wechselstrom Akustischer Alarm
Übereinstimmung mit relevanten australischen Normen.		CE	Übereinstimmung mit EU-Richtlinien.
Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.		US	Underwriters Laboratories Inc. [Hinweis: Kanada und USA]
Anwendung in der Umgebung von gefährlichen, stromführenden Leitern zulässig.

SICHERHEITSINFORMATIONEN

Die digitalen Zangenmessgeräte ACD-3300 IND und ACDC-3400 IND stimmen • überein mit EN61010-1:2001; EN61010- 2-032:2002; CAT IV 600 V, CAT III 1000 V, Klasse II und Verschmutzungsgrad 2. EMC: conforms to EN61326-1.

These Messgeräte sind EN61010-1-zertifiziert für Installationskategorieie IV (600 V). Sie werden für primäre Stromverteilung, Hochspannungsleitungen, Kabelsysteme, auf Verteilungsebene und in Festinstallen sowie auch in untergeordneten Installationen empfohlen.

Die maximalen Überlastungsgrenzen der einzelnen Funktionen (siehe Spezifikationen) und die auf dem Messgerät markierten Grenzwerte nicht überschreiben. Zwischen Messleitung und Masse niemals mehr als 1000 V Gleichspannung oder 750 V Wechselspannung eff. anlagen.

Warn- und Vorsichtshinweise

Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer●bekannten Quelle, z. B. Netzspannung, testen, um die Funktionsfähigkeit des Messgerats zu prufen.

Die Messleitungen vor dem Wechseln von Messgerätfunktionen von den Prüfpunkten trennen.

Vor Strommessungen das Messgerät von den Messleitungen trennen.

Vor jedem Gebrauch das Zangenmessgerät, die Messleitungen und das Zubehör prufen. Keine beschädigten Teile verwenden.

• Sich selbst isolieren, wenn Messungen durchgeführt werden. Keine freiliegenden Schaltungselemente oder Prüspitzen/Messleitungen berühren.
• Das Messgerät nicht in Umgebungen mit explosiven Gasen betreiben.
• Um das Risiko von Feuer und Stromschlag zu verringn, diesen Produkt nicht Regen oder Feuchtigkeit aussetzen.
• Das Messgerät ist ausschließlich für Gebrauch in Gebäuden konzipiert. Zur Vermeidung von Stromschlag bei Arbeiten mit Spannungen über 60 V Gleichspannung, 42,4 V Spitze oder 30 V Wechselspannung eff. die ordnungsgemäßen Sicherheitsvorkehrungen beachten. Diese Spannungen stellen eine Stromschlaggefahr für den Bediener dar.

Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer●bekannten Quelle, z. B. Netzspannung, testen, um die Funktionsfähigkeit des Messgerats zu prufen.

Die Hande/Finger stets hinter dem Hand-/Fingerschutz (des Messgerats und der Messleitungen) halten, der die Grenzen richerer Berührung des handgehaltenen Teils während Messungen angibt.
- Vor jedem Gebrauch die Messleitungen, Anschlüsse und Sonden bezüglich beschädigter Isolierung und exponentem Metall untersuchen. Falls ein Defekt festgestellt wird, das entsprechende Teil unverzüglich ersetzen.
- Dieses Zangenmessgerät ist zum Anlagen (bzw. Abnahmen) an unisolierte, gefährliche stromfuhrende Leiter konzipiert. Es muss persönliche Schutzausrüstung verwendet werden, wenn gefährliche stromfuhrende Teile der Installation u. U. zugänglich sind.

In den folgenden Situationen außerordentlich große Vorsicht walten halten:

Messung von Spannung >20V // Stromstärke >10mA // Wechselspannungsleitungen mit Induktivlasten // Wechselspanningsleitungen während Gewittern // Strom mit einer durchgebrannten Sicherung in einem Schaltkreis mit Leerlaufspannung >1000V // bei der Wartung von Kathodenrohrregeräten.

Vor dem Öffnen des Gehäuses zum Auswechseln der Batterie die Messleitungen entfernen.

Vor dem Prüfen von Widerstand, Durchgang, Dioden oder Kapazität den Strom des Stromkreises ausschalten und alle Hochspannungskondensatoren entladen.

Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen • können, die Batterien ersetzen, sobald die Anzeige für schwache Batterien (+) eingeblendet wird.

• Zur Vermeidung von Stromschlag nicht den HOLD H-Modus verwenden, um zu bestimmen, ob ein Stromkreis Strom führt. Instabile oder gestörte Messwerte werden nicht aufgezeichnet und nicht angezeigt.

VoRSICHT

Für nicht-invasive ACA-Strommessungen die Backen für Laststrommessungen um einen einzigen Leiter eines Stromkreises klemmen. Mehrere Leiter verursachen fehlerhafte Messwerte.

AUSPACKEN UND INHALT

Der Verpackungskarton sollte Folgenden enthalten:

1 ACD-3300 IND oder ACDC-3400 IND
1 Messleitungssatz
1 9 V Batterie (eingesetzt)
1 Bedienungshandbuch
1 Tragbehälter
1 Thermoelement Typ-K (nur Modell ACD-3300 IND)

Wenn einer dieser Antikel beschädigt ist oder feht, unverzüglich die gesamte Sendung für einen Austausch an die Verkaufsstelle zurücksenden.

EINLEITUNg

Die Echteffektivwert-Zangenmessgeräte ACD-3300 IND und ACDC-3400 IND verfügen über automatische Bereichseinstellung bis 1000 ACA und 750 VAC/1000 VDC. Zu den Funktionen gehören Wechselspannung/Gleichspannung, Wechselstrom/Gleichstrom (ACDC-3400 IND), Frequenz, Tastgrad, Dioden-, Widersanst-, Kapazitäts-, Kontinuitatsprüfungen plus Relativmodus (ACDC-3400 IND). Das Modell ACD-3300 IND misst zudem Temperatur bis 1000^ (1832°F).

ZUSÄTZLICHE fUNKTIONEN

PEAk+/--Taste

Wird verwendet, um die Spitzenwerte Peak+ und Peak- für Wechselspannungs- und Wechselstrommessungen aufzuzeichnen.

Die normale Wechselstrommessung vornehmen und dann die PEAK-Taste drücken. Der PEAK-Wert wird auf der sekundären Anzeige angezeigt und der aktuelle Wert wird auf der primären Anzeige angezeigt. Diese Funktion verriegelt den Bereich auf dem normal verwendeten Bereich und zeigt u. U. "OL" (Überlast) an, falls der Eingang den Bereichsmaximalwert übersteigt.

Hinweis: Wenn die Taste PEAK ± länger als 2 Sekunden gedrück gehalten wird, schaltet die PEAK-Funktion in den Kalibriermodus, die LCD zeigt „CAL" an und der interne Puffer merkt sich die interne offsetspannung für eine Rückkehr in den Messmodus. Um den CAL-Modus zu beenden, dass Messgerät ausschalten (OFF).

MAX/MIN-Taste

"MAX" zeigt den Maximalwert eines Satzes von Messungen an. "MIN" zeigt den Minimalwert eines Satzes von Messungen an. "MAX/MIN" erscheint auf der LCD und blinkt, um anzuzeigen, dass der Wert derzeit gemessen wird. Um zu beenden, die MAX/MIN-Taste länger als 2 Sekunden gedrückt halten.

ZERO, Relativ-Messungen (nur ACDC-3400 IND)

Der Relativ-Modus zeigt den Unterschied zwischen der tatsächlichen Messung und einem Referenzwert an. Diese Modus kann mit jeder Funktion oder jedem Bereich verwendet werden. Zur Durchführung relativer Messungen einen Referenzwert erstellen, indem ein Wert gemessen und dann die -Taste gedrückt wird, nachdem sich die Messanzeige stabilisiert hat. Hierdurch wird der gemessene Wert als Referenz gespeichert, und die Anzeige wird auf Null gesetzt. Das Messgerät subtrahiert den Referenzwert von den nachfolgenden Messungen und zeigt diese Differenz als den relativen Wert an. Die Messwerte, die größer als der Referenzwert sind, werden als positive Werte angezeigt, und die Messwerte, die kleiner als der Referenzwert sind, werden als negative Werte angezeigt. Zum Beenden des Relativ-Modus die -Taste zwei Sekunden lang gedrückt halten.

These Funktion sollen verwendet werden, um Gleichstromnull für Gleichstromampere festzulegen.

HOLD-Taste

Der Datenhaltemodus hält den aktuellen auf der LCD vorhandenen Messwert zum Zeitpunkt des Tastendrucks fest. Um diese Menufunktion zu verwenden, das Messerat für den gewünschten Typ von Messung und den gewünschten Bereich einrichten. Die Messleitungen an den zu messenden Schaltkreis/die zu messende Komponente anschließen und dann die HOLD-Taste drucken. Der Messwert auf der LCD wird festgehalten und HOLD wird eingeblendet. Die Messleitungen konnen jetzt entfernt werden; der Messwert bleibt unverändert, bis die Taste HOLD erneut gedrückt wird.

RANGE-Taste

Der Benutzer kann damit den Bereich einer Funktion auswahlen, der auf der LCD nicht RANGE angibt.

Hintergrundbeleuchtungstaste

Schaltet die Hintergrundbeleuchting ein bzw. aus.

Automatische Abschaltung (APO)

Dieses Messerät schaltet nach 30 Minuten automatisch den Strom ab. Um automatische Abschaltung (APO) zu deaktivieren, das Messerät auf die Position OFF einstellen, die Taste RANGE oder die Taste MAX/MIN drücken und gedrückt halten und gleichzeitig den Drehschalter auf die gewünschte Position drehen. Die Taste loslassen, wenn die normale Anzeige auf der LCD entscheid. Beachten, dass der APO-Anzeiger nicht mehr auf der LDC angezeigt wird.

BEDIENUNG

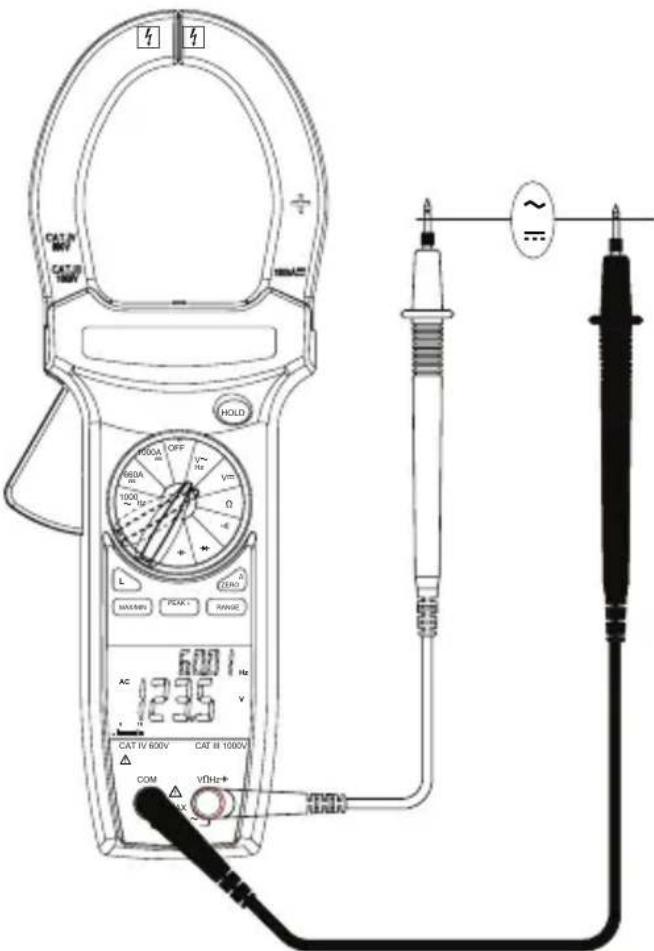

Gleichspannungsmessung (siehe Abb. 2)

Den Funktionsschalter auf 1. V: stellen.

Die Messleitungen anschließen: Rot an 2. +, Schwarz an COM.

Die Prüfpitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen.3.

Die Anzeige ablesen und nötigenfalls vorkommende Überlastbedingungen (4. 0L) korrigieren.

Wechselspannungsmessung (siehe Abb. 2)

Vorsicht: Für Spannungen < 0,2~V ist der Frequenzmesswert möglicherweise instabil.

1. Den Funktionsschalter auf V stellen.
2. Die Messleitungen anschließen: Rot an + , Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüpfunkte des Stromkreises anschließen.
4. Die Spannung von der primären Anzeige und die Freqenz von der sekundären Anzeige abesen und notigenfalls vorkommende Überlastbedingungen (OL) korrigieren.

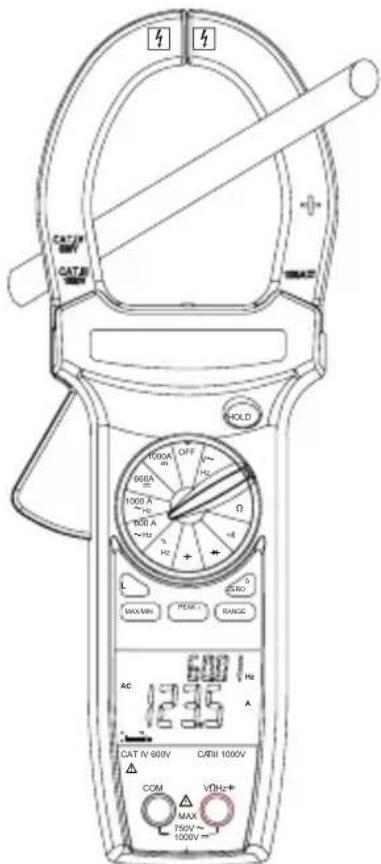

Wechselstrommessung (siehe Abb. 3)

Vorsicht: Für Ströme < 10 A ist der Frequenzmesswert möglicherweise instabil.

1. Den Funktionsschalter auf die Position A einstellen.

2. Die Federzange durch Drücken des Hebels an der Seite des Messgerats öffnen.

3. Die Zange um einen Draht oder Leiter anlagen und den Zangenhebel loslassen. Der Draht sollte innerhalb der Backen zentriert sein.

4. Die Stromstärke von der primären Anzeige und die Frequenz von der sekundären Anzeige ablesen und notigenfalls vorkommende Überlastbedingungen (0L) korrigieren.

Gleichstrommessung (nur ACDC-3400 IND) (siehe Abb. 3)

1. Den Funktionsschalter auf die Position A = einstellen.
2. Die -Taste drücken, um das Gleichstrompampere-Offset auf Null zu stellen.
3. Die Federzange durch Drucken des Hebels an der Seite des Messgerats öffnen.
4. Die Zange um einen Draht oder Leiter anlagen und den Zangenhebel loslassen. Der Draht sollte innerhalb der Backen zentriert sein.
5. Den angezeigten Wert ablesen.

Frequenzmessung / % Tastgrad (siehe Abb. 2)

1. Die Position „Hz" auswahlen.
2. Die Messleitungen anschließen: Rot an + , Schwarz an COM.
3. Die Prüspitzen/Messleitungen an die Prüpfunkte des Stromkreises anschließen.
4. Die Frequenz von der primären Anzeige und den Tastgrad von der sekundären Anzeige ablesen und nötigenfalls vorkommende Überlastbedingungen (OL) korrigieren.

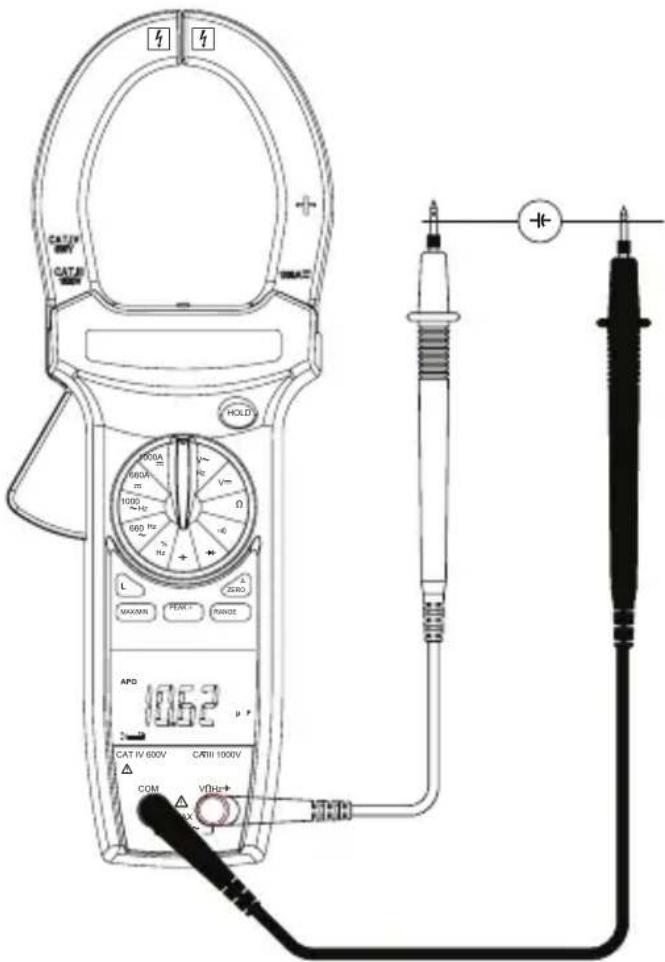

Kapazitätsmessung (siehe Abb. 4)

Hinweis: Wenn der zu prüfende Kondensator angeschlossen ist und die LCD „di .c" besteht, bedeutet das, dass Spannung am Kondensator vorhanden ist, die vor Prüfungen entladen werden muss.

1. Die Position „-“ auswahlen.
2. Die Messleitungen anschließen: Rot an + , Schwarz an COM.
3. Die Prüspitzen/Messleitungen an die Prüpfunkte des Stromkreises anschließen.
4. Die Anzeige ablesen und nötigenfalls vorkommende Überlastbedingungen (0L) korrigieren.

VORSICHT

Die Verwendung der Widerstands- oder Kontinuitatsfunktion in einem stromfuhrenden Schaltkreis erzeugt fehlerhafte Ergebnisse und kann das Messgerät beschädigen. In den meisten Fällen muss die verdächtige Komponente von Schaltkreis getrennt werden, um einen genauen Messwert zu erzielen.

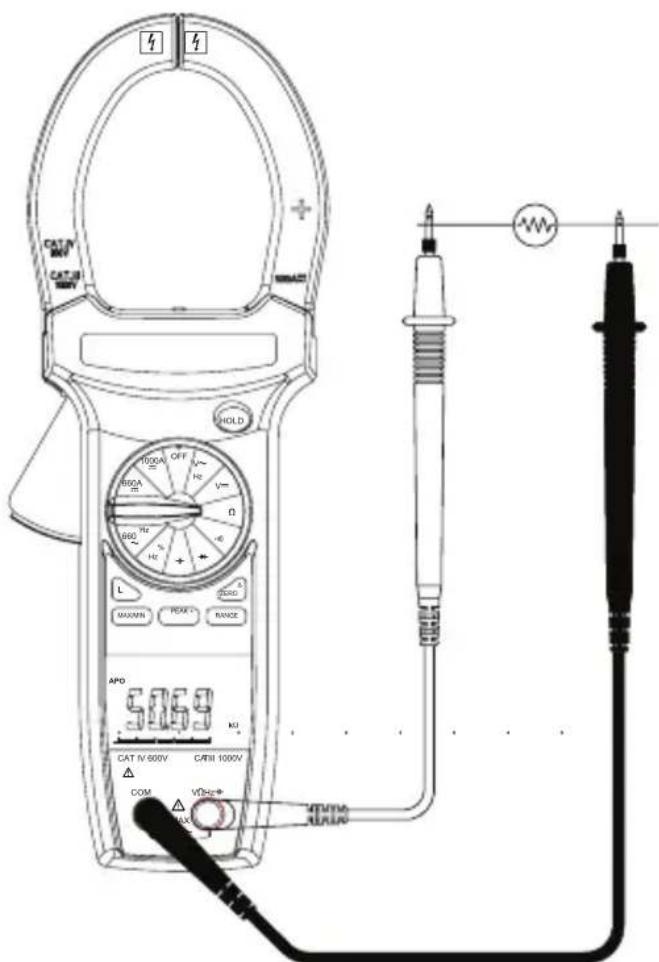

Widerstandsmessung (siehe Abb. 5)

1. Den Funktionsschalter auf stellen. Die Taste + verwenden, um die Widersprüfung auszuwahlen (nur ACD-3300 IND).
2. Die Messleitungen anschließen: Rot an + , Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. Strom niemals über eine Spannungssquelle oder in einem stromfuhrenden Stromkreis messen.
4. Alle Kondensatoren, die die Messung beeinflussen konnten, entladen.
5. Die Prüfleitungen/Messleitungen über dem Widerstand anlagen.
6. Die Anzeige ablesen. Wenn im hochsten Bereich 0L erscheint, ist der Widerstand zu hoch, um gemessen zu werden, oder der Schaltkreis ist offen.

Kontinuitatsprüfung (siehe Abb. 5)

1. Den Funktionsschalter auf ^(1) ...) stellen. Die Taste + ) verwenden, um die ^(1) -Prüfung auszuwahlen (nur ACD-3300 IND).
2. Die Messleitungen anschließen: Rot an + , Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Alle Kondensatoren, die die Messung beeinflussen konnten, entladen.
5. Die Prüfspitzen/Messleitungen über den Widerstand bzw. die zwei Punkte der Prüfung anlagen.
6. Auf den Ton achtenden Kontinuität (< 30) aneigt.

Diodenprüfung (siehe Abb. 5)

1. Den Funktionsdrehschalter auf die Position einstellen. Die Taste ) verwenden, um Diodenprüfung auszuwahlen (nur ACD-3300 IND).
2. Die rote Messleitung an die VΩ-Buchse anschließen und die schwarze Messleitung an die COM-Buchse anschließen.
3. Die Stromversorgung des zu prüfenden Stromkreises ausschalten. Externe Spannung über den Komponenten verursacht ungültige Messwerte.
4. Mit den Sonden die Diode berühren. Ein Vorwärtspannungsabfall beträgt ungebahr 0,6 V (typisch für eine Silikondiode).
5. Sonden umkehren. Wenn die Diode in Ordnung ist, wird OL angezeigt. Wenn die Diode kurzgeschlossen ist, wird 0.00 oder eine andere Zahl angezeigt.
6. Wenn die Diode offen ist, wird OL in beiden Richtungen angezeigt.
7. Akustische Anzeige: Weniger als 30 Ω.

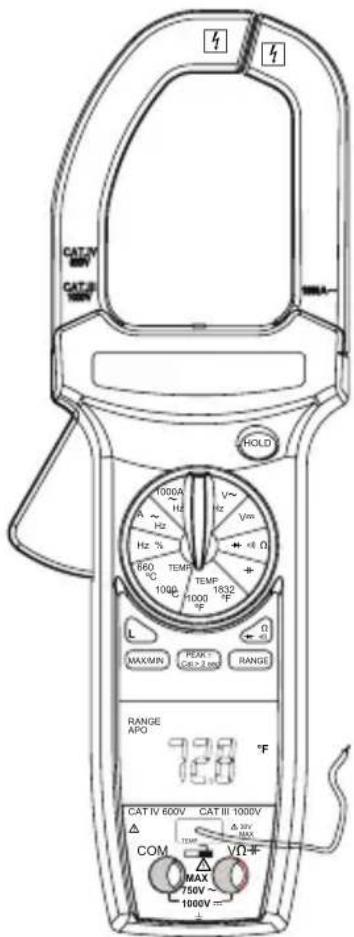

Temperaturmessung (nur ACD 3300 IND) (siehe Abb. 6)

1. Sicherstellen, dass die zu prüfende Stelle nicht elektrisch aufgeladen ist.
2. Den Funktionsschalter auf ^ C und Bereich oder ^ und Bereich einstellen.
3. Den Schiebeschalter auf die Position TEMP bewegen. Den Thermoelementstecker einfahren, der für die Schlitzbreiten geeignet ist.
4. Die Thermoelementperle an dem Prüfpunkt anschließen.
5. Die Anzeige ablesen. Falls 0L auf der Anzeige erscheint, ist die Temperatur zu hoch, um gemessen zu werden, oder das Thermoelement ist offen.

Hinweis: Die Messleitungen müssen entfernt werden, um die Schiebeplatte zu bewegen, sodass das Thermoelement eingeführt werden kann.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollen den folgenden Schritte durchgeführt werden, um die Ursache des Problems möglich zu bestimmen:

1. Die Batterien prufen.
2. Die Bedienungsanleitungen studieren, um möglich fehler bei der Bedienung zu erkennen.
3. Die Prüfspitzen auf unterbrochene oder intermittierend aussetzende Verbindung untersuchen und testen.

Mit Ausnahme der Auswechselung der Batterie oder Messfuhler sollenn Reparaturen am Multimeter ausschließlich durch werkseitig autorisiertes Servicepersonal oder Fachpersonal durchgefuhrt werden. Die Vorderseite und das Gehäuse konnen mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch anwenden und das Gerät vor Gebrauch vollständig trocknen halten. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmitel zur Reinigung verwenden.

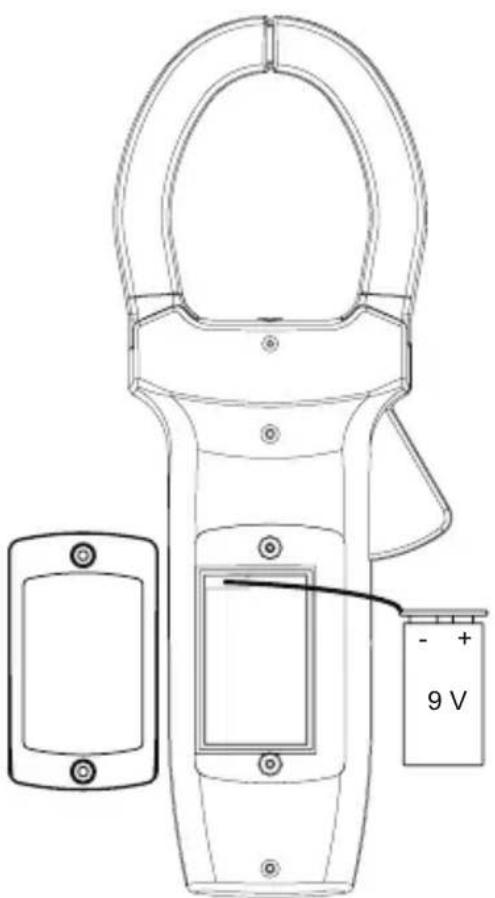

Auswechseln der Batterie (siehe Abb. 7)

Warning

Zur Vermeidung von Stromschlag bzw. Messgerätbeschädigung die Messleitungen des Messgeräts von allen Stromkreisen und dem Messgerät trennen und dann vor Abnehmer der Batteriefachabdeckung das Messgerät ausschalten. Das Ersetzen von Batterien muss in einer sauberen Umgebung und mit angemessenen Vorkehrungen zur Vermeidung von Verunreinigung der inneren Componenten des Messgeräts erfolgen.

1. Die Schrauben entfernen und die Batteriefachabdeckung abheben.
2. Die Batterie durch eine Batterie des gleichen Typs ersetzen (9-Volt-Batterie). Die Polarität der Batterie beachten.
3. Die Gehäuserückseite und die Schrauben wieder anbringen.

SPEZIFIKATIONEN

Allgemein

Anzeige: 3 14 -Stellen-LCD (Flüssigkrystallanzeige) (Zählwert 6600) mit einen 66 Segmente umfassenden analogen Balkendiagramm

Polarität: Automatisch, positiv impliziert, negative Polaritätsanzeige

Überlast: (OL) oder (-OL) wird angezeigt

Null: Automatisch

Anzeige für schwache Batterie: wird angezeigt, wenn die Batteriespannung unter den Betriebswert abfällt

Automatische Ausschaltung: Ca. 30 Minuten

Hintergrundbeleuchtung: Automatische Abschaltung der Hintergrundbeleuchtung nach ca. 60 Sek

Messintervall: 2,8 mal pro Sekunde, Nennwert

Analoges Balkendiagramm: 28 mal pro Sekunde

Betriebsumgebung: 0^ bis 50^ bei < 70% relativer Luftfeuchigkeit

Lagertemperatur: -20 °C bis 60 °C bei 80 % relativer Luftfeuchtigkeit, Batterie aus dem Gerät entfernt

Temperaturkoeffizient: 0,1 X (spezifizierte Genauigkeit) / °C (0 °C bis 18 °C, 28 °C bis 50 °C)

Umgebung: 2000 m ü. M., Verwendung in Gebäuden

Backenöffnungskapazität: 57-mm-Leiter

Speisung: Eine Standard-9-V-Batterie, NEDA 1604, JIS 006P, IEC 6F22

Batterielebensdauer: typisch 75 Stunden mit Kohlezink-Batterie; 150 Stunden mit Alkalibatterie

Abmessungen:

ACDC-3400 IND: 281 × 108 × 53 ~mm

ACD-3300 IND: 279× 103× 53mm

Gewicht:

ACDC-3400 IND: 559 g

ACD-3300 IND: 500g

Sicherheit: LVD erfüllt EN61010-1:2001 und EN61010-2-032:2002, CAT III 1000 V, CAT IV 600 V, Klasse II und Verschmutzungsgrad 2

CE EMV: EN 61326-1:2006 Dieses Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien: 2004/108/EC (Elektromagnetische Verträglichkeit) und 2006/95/EC (Niederspannung) mit dem Zusammenhang 93/68/EEC (CE-Kennzeichnung). Doch elektrisches Rauschen oder intensive elektronische Felder in der Nähne des Gerätes konnen den Messschaltkreis stären. Messinstrumente reagieren auch auf unerwänschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer muss den notige Sorgfalt warten halten und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei Vorhandsein elektrischer Storeinflüsse zu vermeiden.

Elektrik

Genauigkeit: Nenngenauigkeit bei 23^± 5^, < 75% relative Luftfeuchtigkeit

VOLT GLEICHSPANNUNG

Bereiche Genauigkeit
660,0 mV, 6,600 V, 66,00 V, 660,0 V, 1000 V ±	0,5 % Anzeige + 2 Stellen)

Eingangsimpedanz: 660mV .. >100M 6,6 V:10 MΩ; 66 V bis 1000 V: 9,1 MΩ

Überlastschutz: 1000 VDC oder 750 VAC eff.

Bereiche: Frequenz Genauigkeit
660,0 mV 50 bis 100 Hz ± (1,5 % Anzeige + 8 Stellen)
6,600 V, 66,00 V 50 bis 500 Hz ± (1,5 % Anzeige + 8 Stellen)
660,0 V, 750 V 50 bis 500 Hz ± (1,5 % Anzeige + 8 Stellen)
Frequenz** 50 bis 1 kHz ± (0,1 % Anzeige + 5 Stellen)

Peak Hold:

Bereiche: Freqenz Genauigkeit
66,00 V, 660,0 V, 750 V 50 bis	500 Hz ± (3,0 % Anzeige + 200 Stellen)

** Frequenz: 10 % bis 100 % von Spannungsbereich
TRMS wechselstromgekoppelt: 5 % bis 100 % von Bereich
Spitzenfaktor: ≤ 3
Eingangsimpedanz: 660mV .. >100M 6,6 V:10 MΩ; 66 V bis 750 V: 9,1 MΩ
Überlastschutz: 1000 VDC oder 750 VAC eff.

STROMSTARKE WECHSELSTROM ECHTEFFEKTIVWERT

Bereiche: Freqenz Genauigkeit
66,00 A* 50 bis 60 Hz ± (2,0 % Anzeige + 10 Stellen)
66,00 A* 61 bis 400 Hz ± (3,0 % Anzeige + 10 Stellen)
660,0 A 50 bis 60 Hz ± (2,0 % Anzeige + 10 Stellen)
660,0 A 61 bis 400 Hz ± (3,0 % Anzeige + 10 Stellen)
1000 A 50 bis 60 Hz ± (2,5 % Anzeige + 10 Stellen)
1000 A 61 bis 400 Hz ± (3,5 % Anzeige + 10 Stellen)
Frequenz** 50 bis 1 kHz ± (0,1 % Anzeige + 5 Stellen)

Peak Hold:

Bereiche: Frenenz Genauigkeit
66,00 A*, 660,0 A, 1000 A 50	bis 400 Hz ± (3,0 % Anzeige + 200 Stellen)

• Nur ACD-3300 IND
  ** Frequenz: 10 % bis 100 % von Strombereich
  TRMS wechselstromgekoppelt: 5 % bis 100 % von Bereich
  Spitzenfaktor: ≤ 3
  Überlastschutz: 1000 A Wechselstrom

Bereich Genauigkeit
660,0 A ± (2,0 % Anzeige + 5 Stellen)
1000 A ± (3,0 % Anzeige + 5 Stellen)

Überlastschutz: 1000 A Gleichstrom

WIDERSTAND

Bereich Genauigkeit
660,0 Ω, 6,600 kΩ	± (0,1 % Anzeige + 5 Stellen)
66,00 kΩ, 660,0 kΩ
6,600 MΩ: ± (2,0 % Anzeige + 5 Stellen)
66,00 MΩ: ± (3,5 % Anzeige + 5 Stellen)

Spannung in unterbrochenen Schaltkreisen: -1,2 VDC typisch, (-3,5 VDC auf 660 Ω Bereich)

Überlastschutz: 1000 VDC oder 750 VAC eff.

KONDENSATORKAPAZITÄT

Bereich Genauigkeit
6,600 ηF, 660 ηF ± (3,0 % Anzeige + 20 Stellen)
66 ηF, 6,600 μF, 66,00 μF, 660,0 μF	± (3,0 % Anzeige + 10 Stellen)
6,6 mF ± (5,0 % Anzeige + 10 Stellen)

Überlastschutz: 1000 VDC oder 750 VAC eff.

TEMPERATUR (nur ACD-3300 IND)

Bereich Genauigkeit
0,0 °C bis 400,0 °C ± (1,0 % + 1 °C)
-35,0 °C bis 0,0 °C, 400 °C bis 1000 °C ± (2,0 % - 3 °C)
32,0 °F bis 750,0 °F ± (1,0 % + 2 °F)
-30,0 °F bis 32,0 °F, 750 °F bis 1832 °F ± (2,0 % - 6 °F)

Sensortyp: Thermoelement K-Typ

Überlastschutz: 30 V max.

DIODENPRU FUNG

Prüfstrom: 0,8 mA (ca.)

Genauigkeit: ± (1,5 % Anzeige + 5 Stellen)

Spannung in unterbrochenen Schaltkreisen: 3,2 VDC typisch

Akustische Anzeige: < 0,03V

Überlastschutz: 1000 VDC oder 750 VAC eff.

KONTINUITAT

Bereiche: 660,0 Ω

Akustische Anzeige: < 30

Ansprechzeit: 500 ms

Überlastschutz: 1000 VDC oder 750 VAC eff.

FREQUENZ (automatische Bereichswahl)

Bereich Genauigkeit
66,00 Hz, 660,0 Hz, 6,600 kHz, 66,00 kHz, 660,0 kHz, 1,000 MHz	± (0,1 % Anzeige + 5 Stellen)

Frequenzempfindlichkeit: 10 Hz bis 1 MHz: >3,5 V eff.

Mindest-Impulsbreite: >1 us

Tastgradgrenzen: >30% und < 70%

% TASTGRAD

Bereich: 5,0% bis 95,0%

Auflösung: 0,1%

Mindest-Impulsbreite: >10 us

Frequenzbereich: 40 Hz bis 20 kHz

Genauigkeit (5-V-Logik): ± (2 % Anzeige + 10 Stellen)

Überlastschutz: 1000 VDC oder 750 VAC eff.

Abb. 2. Spannung\Frequenz\Tastgrad

Abb.3.Stromstärke

Abb. 4. Kapazität

Abb. 5. Widerstand \ Kontinuität \ Diode

Abb. 6. Temperatur (nur ACD-3300 IND)

Abb. 7. Auswechseln der Batterie

AMPROBE

ACD-3300 IND ACDC-3400 IND

Pinze amperometriche industriali avero valore efficace CAT IV

Manuale d'uso

ACD3300ACDC3400_Rev001

Testström: 0,8 mA (ungeführigt)

Noggrannhet: ± (1,5 % avl + 5 siffror)

Hörbar indikation: < 0.03V

Hörbar indikation: < 30

Responstid: 500 ms

Overbelastningskydd: 1000 VDC aller 750 VAC rms
