Produkttyp	Tvättmaskin
Märke	Asko
Modell	HPS532S
Tvättkapacitet	8 kg
Mått (H x B x D)	85 x 60 x 60 cm
Vikt	70 kg
Strömförsörjning	220-240 V, 50 Hz, 10 A
Effektförbrukning	2200 W
Energiklass	A+++
Maximal centrifugeringshastighet	1600 rpm
Ljudnivå (tvätt/centrifugering)	52 dB / 73 dB
Huvudfunktioner	Program: bomull, syntet, fintvätt, ull, snabb, sköljning+centrifugering, tömning; alternativ: fördröjd start, förvätt, stopp med vatten i trumman
Barnlås	Ja (knapplås)
Display	LED-skärm med återstående tidsindikator
Staplingskompatibilitet	Ja (med Asko staplingssats)
Underhåll och rengöring	Regelbunden rengöring av filtret och dörrtätningen; periodisk avkalkning
Reservdelar och reparerbarhet	Tillgängliga från Asko service
Allmän information	Bruks- och installationsanvisning ingår; anti-vält kit medföljer

Vanliga frågor - HPS532S ASKO

Hur installerar man mellanläggsplattan för att stapla tvättmaskinen och torktumlaren?

Fäst mellanläggen på tvättmaskinen genom att rikta in kanterna. Skruva loss torktumlarens fötter tre varv, placera den på mellanläggen genom att föra in bakbenen i hålen, tryck sedan bakåt. Fäst anti-vältanordningen med de skruvar som tagits bort från tvättmaskinen.

Hur justerar man den integrerade strykbrädan?

Öppna luckan och dra ut lådan helt. Vik ut brädan. Se till att bakkanten vilar på torktumlaren i låst position. För att justera slaglängden, lossa stoppskruvarna och flytta om skenorna.

Hur installerar man byxpressen (tillbehör)?

Fäst fästet på höger eller vänster sida av strykbrädan med två skruvar. Vik ut byxpressens stänger och sätt in dem i fästet. För att förvara den, dra den uppåt och sedan utåt, placera den under brädan.

Var hittar man anti-vältskyddet och hur installeras det?

Anti-vältskyddet (ref. 8082293) finns hos din återförsäljare. Installera det genom att fästa den övre delen i torktumlaren tills den låses, skruva sedan fast den nedre delen på tvättmaskinen med de skruvar som tagits bort bak.

Vad gör man om tvättmaskinen inte startar?

Kontrollera först att nätsladden är ordentligt ansluten och att jordfelsbrytaren inte har löst ut. Se i manualen för felkoder. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Hur rengör man tvättmaskinens filter?

Skruva loss filterlocket (sitter längst ner till höger), ta bort filtret, rengör det under rinnande vatten och sätt tillbaka det. Se till att placera en behållare för att samla upp restvatten.

Vilka tvättprogram finns tillgängliga?

Programmen inkluderar bomull, syntet, fintvätt, ull, snabb, sköljning+centrifugering och tömning. Alternativ som fördröjd start, förvätt och stopp med vatten i trumman finns också.

Kan jag använda blekmedel eller sköljmedel?

Ja, men följ rekommenderade doser för att undvika att skada tätningar och trumma. Använd företrädesvis produkter avsedda för tvättmaskiner.

Hur låser man knapparna för att förhindra barnanvändning?

Aktivera barnlåset genom att trycka samtidigt på två specifika knappar (anges i manualen) i några sekunder. En indikatorlampa bekräftar aktiveringen.

Var kan man ladda ner den fullständiga bruksanvisningen?

Du kan kostnadsfritt ladda ner bruksanvisningen i PDF-format på webbplatsen notice-facile.com genom att söka efter modell HPS532S från Asko.

BRUKSANVISNING HPS532S ASKO

Monterings- och fräsinstruktion för integrerad lucka.

Om du installerar din Hidden Helper® som bilden visar, måste du montera tippskydd på tvättmaskinen och torktumlaren.

Dessa kan köpas hos leverantören. Art. nr.8082293

Kittet innehåller.

I st. pappersmall
6 st. skruvar
6 st. pluggar
2 st. tippskydd

• Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.
• Skadad nätkabel får endast bytas av behörig fackman.
• Denna produkt ska inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder – inte heller av dem som saknar erfarenhet eller kunskap – såvida dessa inte, av målsman eller annan ansvarig person, har fått handledning eller instruktioner om hur produkten ska användas.
• Se till att barn inte leker med denna produkt.

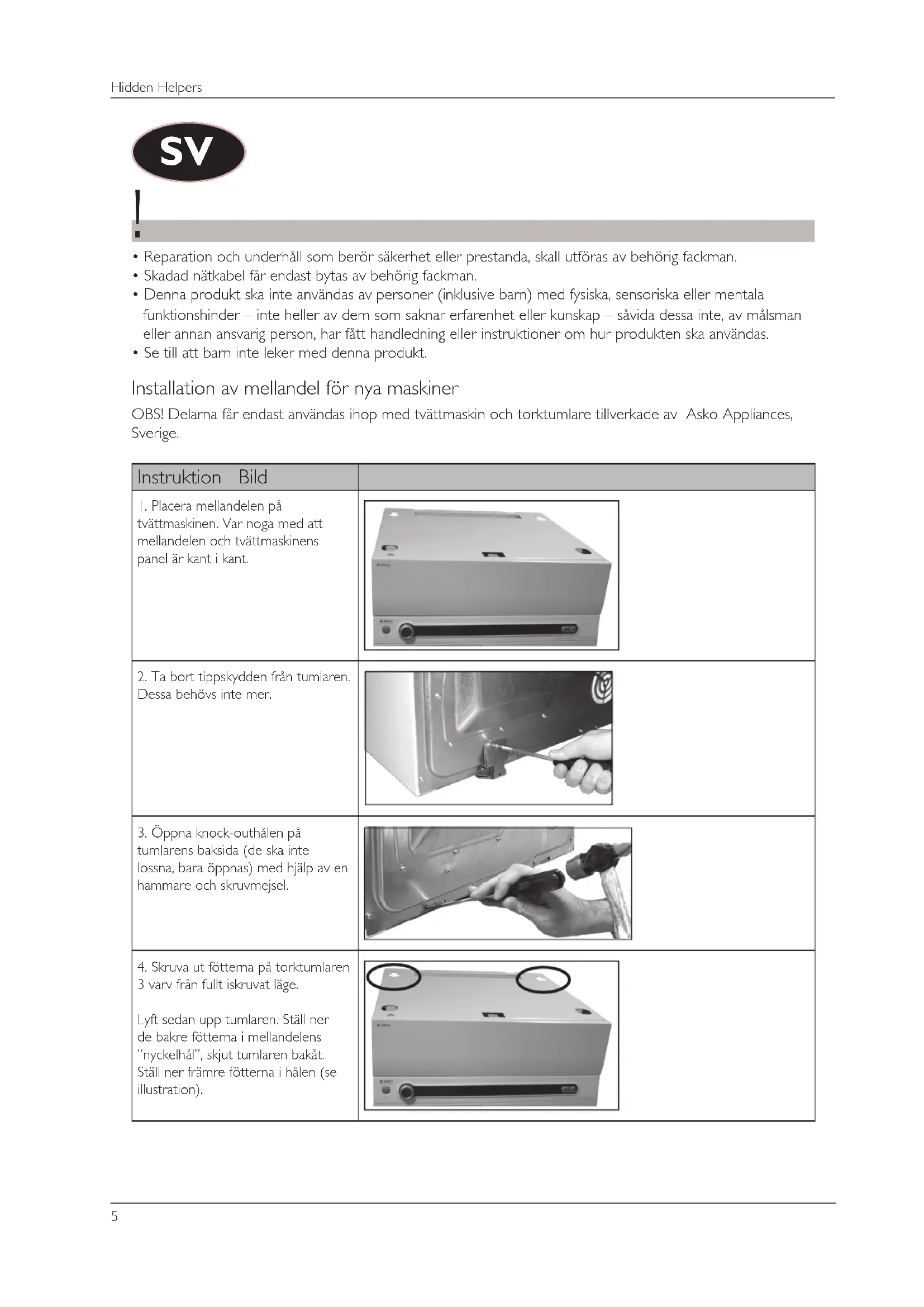

Installation av mellandel för nya maskiner

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Placera mellandelen på tvättmaskinen. Var noga med att mellandelen och tvättmaskinens panel är kant i kant.
2. Ta bort tippskydden från tumlaren. Dessa behövs inte mer.
3. Öppna knock-outhålen på tumlarens baksida (de ska inte lossna, bara öppnas) med hjälp av en hammare och skruvmejsel.
4. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge.Lyft sedan upp tumlaren. Ställ ner de bakre föttema i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).
Instruktion Bild
5. Lossa de två yttre skruvarna på tvättmaskinens baksida för att kunna montera tippskydden.

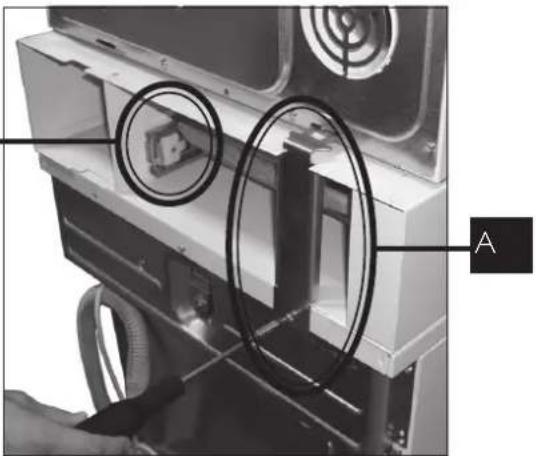

6A. Installation i stapel.Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).	B

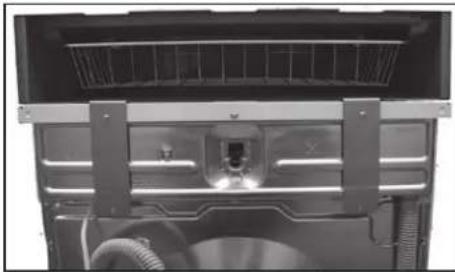

6.B. Installation ovanpå tvättmaskin eller torktumlare.Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/eller torktumlaren innan tippskyddet skruvas fast.

Installation av mellandel då maskinerna tidigare varit staplade

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Ta bort tippskydden vilka inte behövs mer. Lyft ner torktumlaren.
2. Placera mellandelen på tvättmaskinen. Var noga med att mellandelen och tvättmaskinens panel är kant i kant.

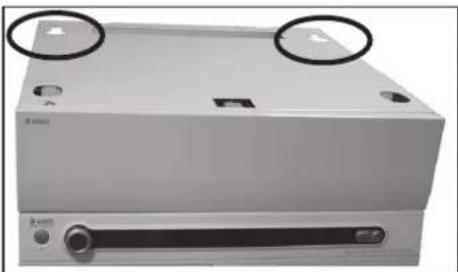

3. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge. Lyft sedan upp tumlaren. Ställ ner de bakre fötterna i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).

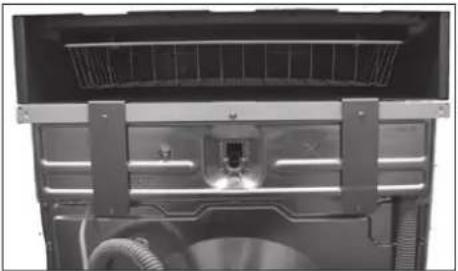

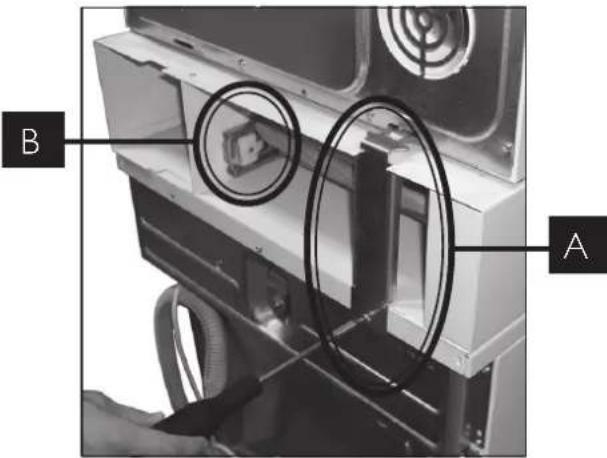

4. A Installation i stapel. Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).
4. B Installation ovanpå tvättmaskin eller torktumlare. Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/ eller torktumlaren innan tippskyd-del skruvas fast.

Justering av strykbräda

Instruktion Bild
1. Tryck på luckan för att öppna.

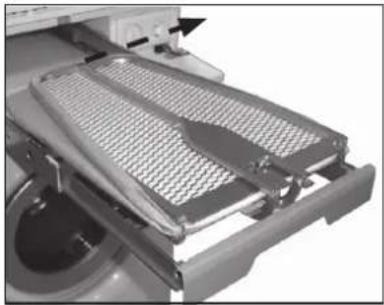

2. Ta tag i handtaget och dra ut till ändlåget, vik upp strykbrådan.

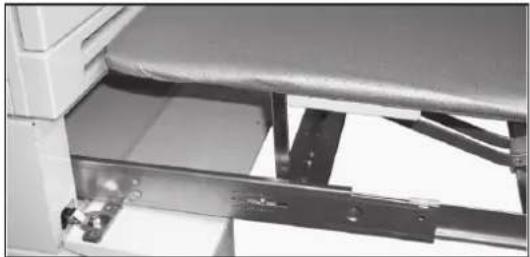

3.Det är viktigt för stabiliteten att bakkanten av strykbrådan, när den är i låst läge, ligger an mot tumlaren.

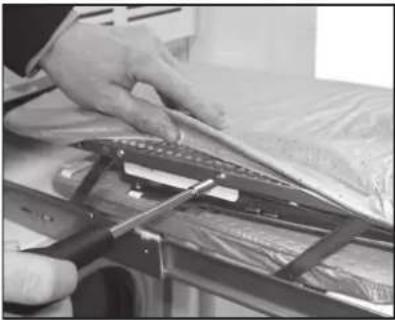

4. Vid behov justera:Böj försiktigt med hjälp av en skruvmejsel ut de två plastspärrama (en på vardera sida) Dra ut strykbrådan.

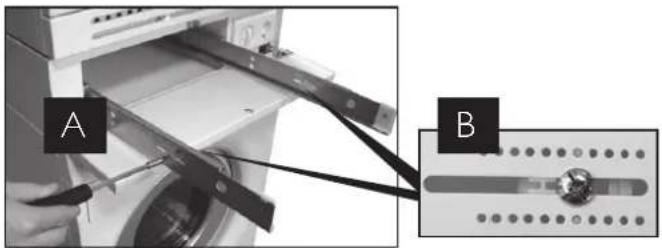

5. Justera utdragslängden genom att lossa skruvarna på de båda stoppen (ett på vardera sidan), A.Kontrollera att plasttapparna är lästa, B.Sätt tillbaka strykbrådan.Ärmbråda finns som tillbehör till strykbrådan.

Montering av ärmbräda Art. nr. 80 807 10 (tillbehör)

Instruktion Bild
1. Montera det medföljande fästet på höger eller vänster sida av strykbrädan med de två skruvarna.

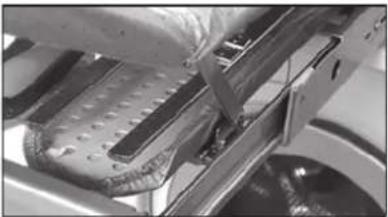

2. Fäll ut stagen på ärmstrykbrädan och stick in dessa i fästet.
3. För att lossa ärmbrädan:• Tryck upp och dra ut.• Förvara brädan under den ordinarie strykbrädan när den inte används.
