РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HPS532S ASKO

Инструкция по эксплуатации

Инструкции по установке и зенковке встроенной дверцы.

КОМПЛЕКТ ИНСТРУКЦИЙ ПО НАСТЕННОМУ МОНТАЖУ УСТРОЙСТВА

При установке Hidden Helper®, как указано на рисунке, необходимо использовать устройства, препятствующие опрокидыванию стиральной и сушильной машин. Их можно заказать у местного дилера. Арт. №: 8082293

Кроме этого комплекта в поставку входят:

Бумажный шаблон – 1 шт.

Винт - 6 шт.

Заглушки – 6 шт.

Устройства, препятствующие опрокидыванию – 2 шт.

• Ремонт и операции технического обслуживания, связанные с техникой безопасности или характеристиками машины, должны выполняться квалифицированным специалистом.
• Замену поврежденного сетевого кабеля должен выполнять только квалифицированный электрик.
  • Данный прибор не предназначен для использования детьми или людьми с физическими, сенсорными или умственными недостатками, или людьми с недостаточным опытом или знаниями без посторонней помощи или без присмотра лица, ответственного за их безопасность.
  • Дети должны находиться под присмотром взрослых, чтобы они не играли с прибором.

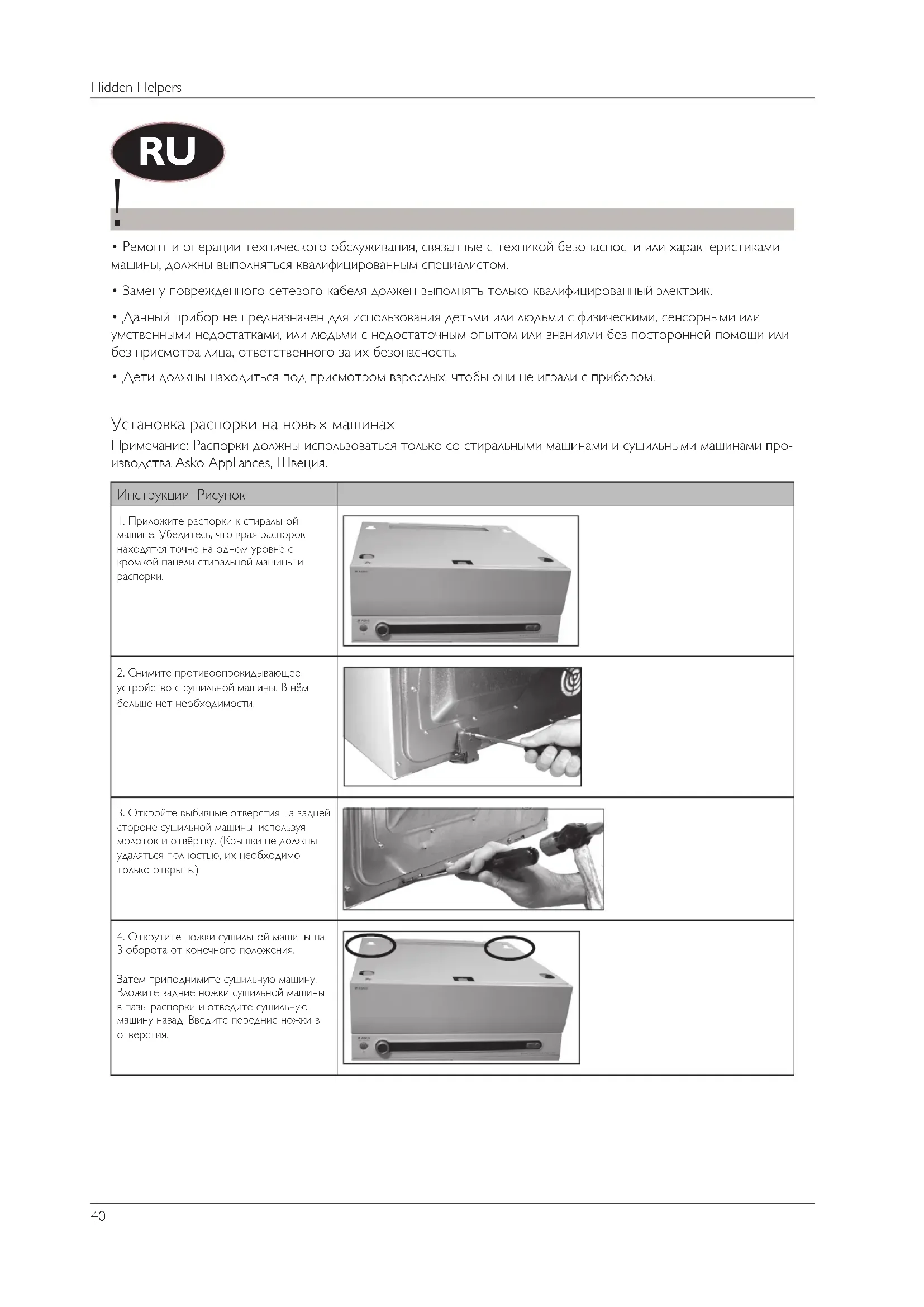

Установка распорки на новых машинах

Примечание: Распорки должны использоваться только со стиральными машинами и сушильными машинами производства Asko Appliances, Швеция.

Инструкции Рисунок
1. Приложите распорки к стиральной машине. Убедитесь, что края распорок находятся точно на одном уровне с кромкой ганели стиральной машины и распорки.
2. Снимите противоопрокидывающее устройство с сушильной машины. В нём больше нет необходимости.
3. Откройте выбивные отверстия на задней стороне сушильной машины, используя молоток и отвёртку. (Крышки не должны удаляться полностью, их необходимо только открыть.)
4. Открутите ножки сушильной машины на 3 оборота от конечного положения.Затем приподнимите сушильную машину. Вложите задние ножки сушильной машины в пазы распорки и отведите сушильную машину назад. Введите передние ножки в отверстия.

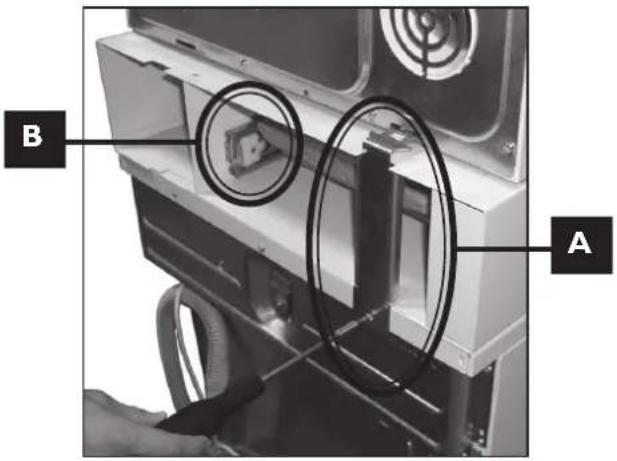

6. Установка сверху. Присоедините к стиральной и сушильной машинам имеющееся в комплекте противоопрокидывающее устройство. Задвигайте верхнюю часть противоопрокидывающего устройства в сушильную машину до тех пор, пока оно не зафиксирустся в требуемом положении. Закрепите нижнюю часть в соответствующем положении при помощи винтов, вынутых из стиральной машины (А).Если машины установлены непосредственно возле стены, кабель сушильной машины должен быть пропущен через вырез в средней секции (В).
6. В Установка на стиральную или сушильную машину. Присоедините имеющееся в комплекте противоопрокидывающее устройство согласно указаниям на иллюстрации. Закрепите его в соответствующем положении при помощи винтов, вынутых из стиральной машины (А).
Внимание!Убедитесь, что края распорок находятся точно на одном уровне с кромками стиральной и сушильной машины, прежде чем привинчивать противоопрокидывающее устройство.

Примечание: Распорки должны использоваться только со стиральными машинами и сушильными машина- ми производства Asko Appliances, Швеция.

Инструкции Рисунок
1. Удалите противоопрокидвающее устройство, которое уже не нужно. Опустите сушильную машину.
2. Приложите распорки к стиральной машине. Убедитесь, что края распорок находятся точно на одном уровне с кромкой панели стиральной машины и распорки.
3. Открутите ножки сушильной машины на 3 оборота от конечного положения.Затем приподнимите сушильную машину. Вложите задние ножки сушильной машины в пазы распорки и отведите сушильную машину назад. Введите передние ножки в отверстия.

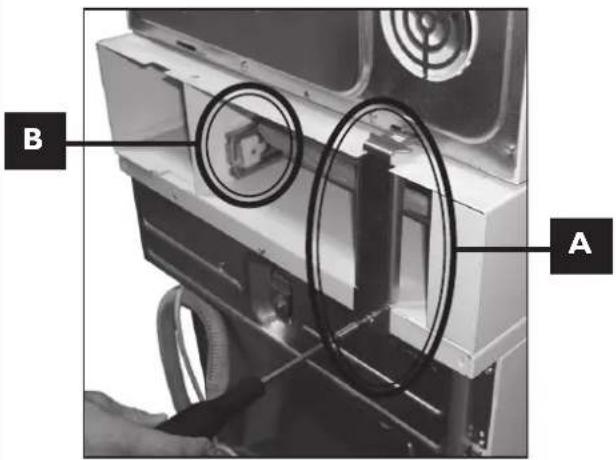

4. А Установка сверху.Установите противоопрокидывающее устройство, поставляемое со стиральной и сушильной машиной. Верхняя часть противоопрокидывающего устройства должна быть вставлена в сушильную машину таким образом, чтобы устройство зафиксировалось. Используйте два винта, которые вы удалили со стиральной машины, чтобы привинтить нижнюю часть (A).Если вы приставляете машины прямо к стене, кабель сушильной машины нужно провести через гнездо в распорке (В).

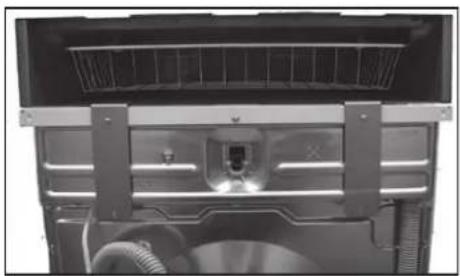

4. В Установка на стиральную или сушильную машину. Присоедините имеющееся в комплекте противоопрокидывающее устройство согласно указаниям на имлюстрации. Закрепите его в соответствующем положении при помощи винтов, вынутых из стиральной машины (А).
Внимание!Убедитесь, что края распорок находятся точно на одном уровне с кромками стиральной и сушильной машины, прежде чем привинчивать противоопрокидывающее устройство.

Инструкции Рисунок

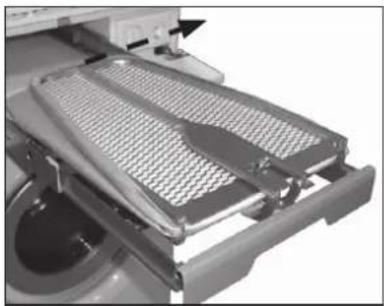

1. Нажмите на дверцу, чтобы открыть её.

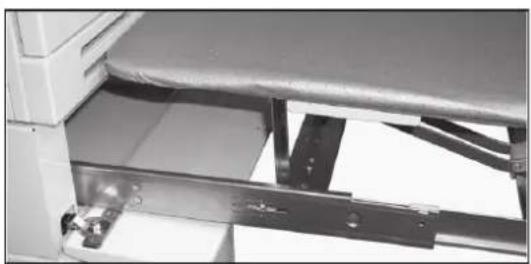

2. Удерживая ручку, вытащите доску до самого конца. Сложите гладильную доску.
3. Чтобы обеспечить стабильность, важно, чтобы обратная сторона гладильной доски надёжно упиралась в сушильную машину, когда она в зафиксированной позиции.

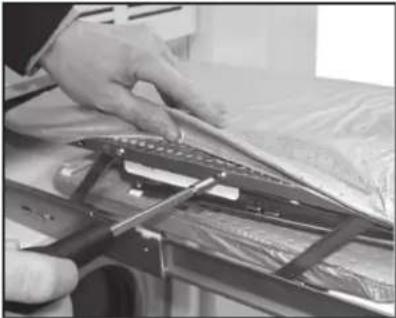

4. Если необходимо, вы можете отрегулировать положение гладильной доски.Осторожно отведите два пластиковых запора (по одному на каждой стороне), используя отвёртку. Выдвиньте гладильную доску.

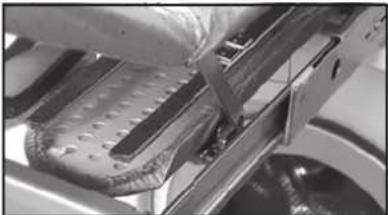

5. Отрегулируйте длину выдвижения, отпуска винты с двух сторон – рис. А (по одному с каждой стороны). Убедитесь, что пластиковые штифты зафиксированы – рис. В.Передвиньте гладильную доску.Кронштейн для обработки рукавов поставляется как аксессуар для гладильной доски.

Установка кронштейна для обработки рукавов (аксессуар)

Инструкции Рисунок
1. Смонтируйте закрытый фиксатор на правой или левой стороне гладильной дости с помощью двух винтов.
2. Отведите полосы кронштейна для обработки рукавов и вставьте их в фиксатор.
3. Для отсоединения кронштейна:• нажмите вверх и выдвиньте.• храните дополнительную доску под, гладильной доской, если она не используется.
