GEBRUIKSAANWIJZING HPS532S ASKO

Bedieningshandleiding

Montage- en boorinstructies voor geïntegreerde deur.

Instructies voor wandmontageset

Als u de Hidden Helper® monteert zoals op de afbeelding hiemaast, moet u antikantelstukken op de was- en droogautomaten plaatsen. Deze stukken zijn te verkrijgen bij uw plaatselijke Asko dealer. Art. nr. 8082293

Deze set bevat:

I sjabloon
6 schroeven
6 pluggen
2 antikantelstukken

Kippschutz

• Reparaties en onderhoud op het gebied van veiligheid of prestaties moeten door een gekwalifi ceerd persoon worden uitgevoerd.
• Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalifi ceerde elektromonteur.
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijke capaciteiten, of een gebrek aan ervaring en kennis, tenzij deze personen onder toezicht staan of instructies hebben ontvangen aangaande het gebruik van het apparaat van een persoon die verantwoordelijk voor hun veiligheid is.
• Kinderen mogen niet met dit apparaat spelen.

Installatie van tussenstuk op nieuwe machines

Let op: gebruik het tussenstuk alleen voor wasmachines en droogtrommels van Asko Appliances, Zweden.

Aanwijzingen Foto
1. Plaats het tussenstuk op de wasmachine. Let op dat de kanten van het tussenstuk goed zijn uitgelijnd met de kant van het wasmachinepaneel.
2. Demonteer de kantelbeveiliging van de droogtrommel. Deze is niet meer nodig.
3. Open de uitduwopening achterin de droogtrommel met een hamer en een schroevendraaier. (Niet compleet verwijderen, alleen openen.)
4. Draai de pootjes van de droogtrommel er vanuit de volledig ingedraaide stand 3 slagen uit.Til de droogtrommel op, plaats de achterpootjes van de droogtrommel in de “sleutelgaten” in het tussenstuk en schuif de droogtrommel naar achteren. Plaats de voorpootjes in de openingen.

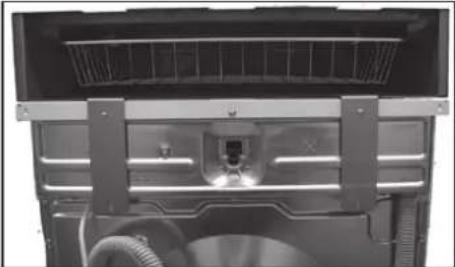

5. Verwijder de twee buitenste schroeven achterop de wasmachine, zodat u de kantelbeveiliging kunt monteren.
6. A Gestapelde installatie. Bevestig de bijgesloten kantelbeveiliging op de wasmachine en de droger. Duw het bovenste gedeelte van de kantelbeveiliging in de droger, totdat deze op de juiste plek vasthaakt. Draai het onderste gedeelte op de juiste plek vast met de schroeven die u verwijderd hebt van de wasmachine (A).Indien de machines correct tegen de muur zijn geplaatst, moet de kabel van de droger door het gat in het middelste gedeelte (B) worden geleid.
6. B Installatie op wasmachine of droger. Bevestig de bijgesloten kantelbeveiliging zoals op de afbeelding. Schroef deze op de juiste plek vast met de schroeven die u hebt verwijderd van de wasmachine (A).
Let op:controleer of de kanten van het tussenstuk goed zijn uitgelijnd met de kanten van de wasmachine en de droogtrommel voordat de kantelbeveiliging wordt vastgedraaid.

Installatie van tussenstuk op op elkaar gestapelde machines

Let op: gebruik het tussenstuk alleen voor wasmachines en droogtrommels van Asko Appliances, Zweden.

Aanwijzingen Foto
1. Demonteer de kantelbeveiliging. Deze is niet meer nodig. Til de droogtrommel van de wasmachine af.

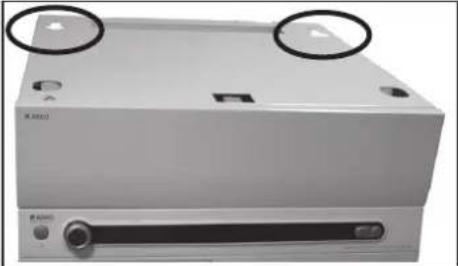

2. Plaats het tussenstuk op de wasmachine. Let op dat de kanten van het tussenstuk goed worden uitgelijnd met de kant van het wasmachinepaneel.
3. Draai de pootjes van de droogtrommel er vanuit de volledig aangedraaide stand 3 slagen uit.Til de droogtrommel op, plaats de achterpootjes van de droogtrommel in de "sleutelgaten" in het tussenstuk en schuif de droogtrommel naar achteren. Plaats de voorpootjes in de openingen.

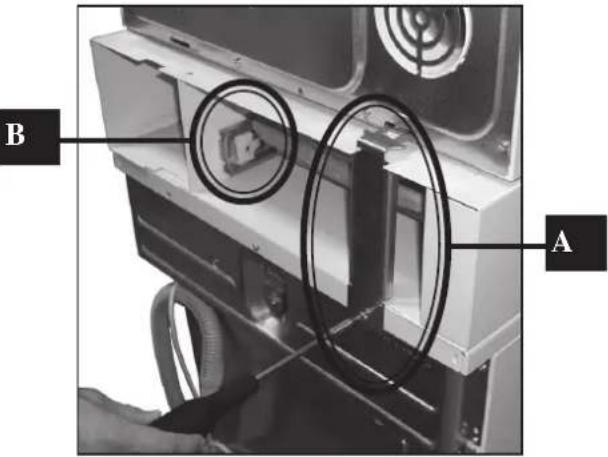

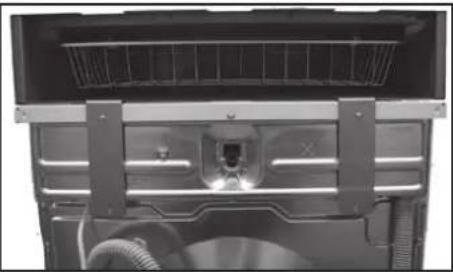

4. A Gestapelde installatie.Monteer de bij de wasmachine en de droogtrommel geleverde kantelbeveiliging. Druk de bovenkant van de kantelbeveiliging in de droogtrommel, zodat deze stevig vasthaakt. Gebruik de twee zojuist verwijderde schroeven uit de wasmachine om de onderkant vast te draaien (A).Als de machine direct tegen een wand wordt geplaatst, moet de kabel van de droogtrommel door de gleuf in het afstandsstuk worden geleid (B).
4. B Installatie op wasmachine of droger. Bevestig de bijgesloten kantelbeveiliging zoals op de afbeelding. Schroef deze op de juiste plek vast met de schroeven die u hebt verwijderd van de wasmachine (A).
Let op:controleer of de kanten van het tussenstuk goed zijn uitgelijnd met de kanten van de wasmachine en de droogtrommel voordat de kantelbeveiliging wordt vastgedraaid.

Strijkplank afstellen

Aanwijzingen Foto
1. Druk op de deur om deze te openen.

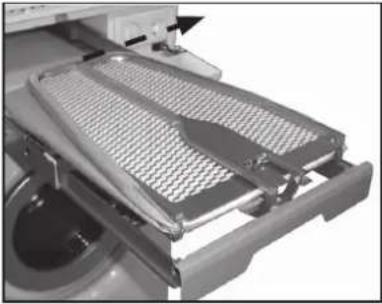

2. Pak de hendel vast en trek deze volledig naar buiten. Klap de strijkplank uit.

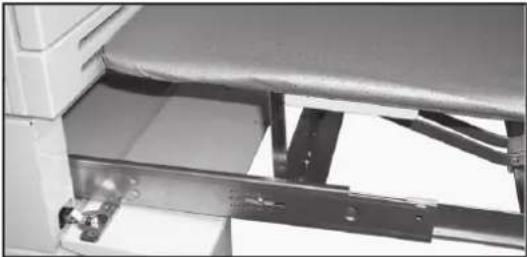

3. Voor een stabiele plaatsing moet de achterkant van de geborgde strijkplank goed tegen de droogtrommel worden gedrukt.

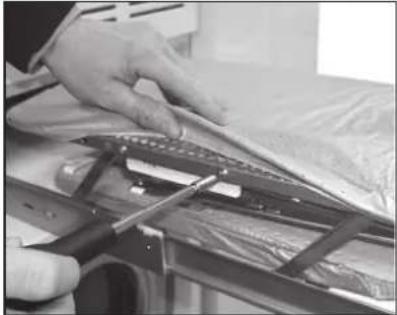

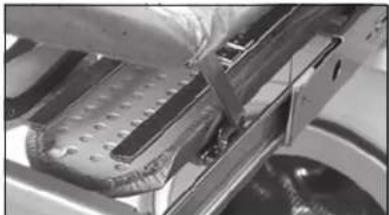

4. Indien nodig kan de strijkplank worden afgesteld. Buig de twee kunststof veersloten (een aan elke kant) voorzichtig met een schroevendraaier naar buiten. Trek de strijkplank naar buiten.

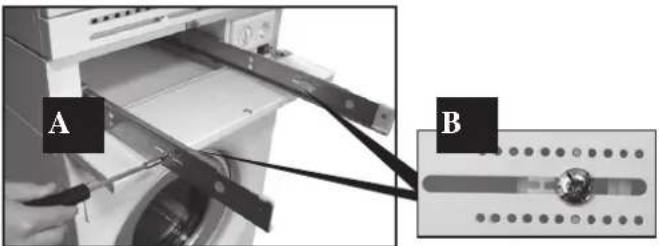

5. Stel de uitschuiflengte af door de schroeven van de beide stops (A) los te draaien (een aan elke kant). Controleer of de kunststof pennen zijn geborgd (B).Vervang de strijkplank.Als optie bij de strijktafel is een mouwplank verkrijgbaar.

Mouwplank (accessoires) monteren

Aanwijzingen Foto
1. Monteer de bijgeleverde mouwplank rechts of links op de strijkplank met de twee schroeven.
2. Klap de armen van de mouwplank uit en schuif deze in de houder.
3. Mouwplank verwijderen:Omhoog drukken en naar voren trekken.Bewaar de mouwplank onder de strijkplank als deze niet wordt gebruikt.
