KÄYTTÖOHJE HPS532S ASKO

Integroidun luukun asennus- ja jyrsintäohjeet.

Seinäasennussarjan Ohje

Jos Hidden Helper® asennetaan kuvan mukaisesti, pesukoneeseen ja kuivausrumpuun on asennettava kaatumisesteet. Niitä saa koneiden toimittajalta. Tuotenro 8082293

Sarjaan sisältyy:

I kpl paperikaavio
6 kpl ruuveja
6 kpl tulppia
2 kpl kaatumisesteitä

• Korjaukset ja huollot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettää valtuutetulla asentajalla.
• Vaurioituneen liitäntäjohdon saa vaihtaa vain valtuutettu asentaja.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käyttöön, joiden fyysinen, aistinvarainen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä laitteen käytössä.
• Valvonnalla on varmistettava, että lapset eivät leiki laitteella.

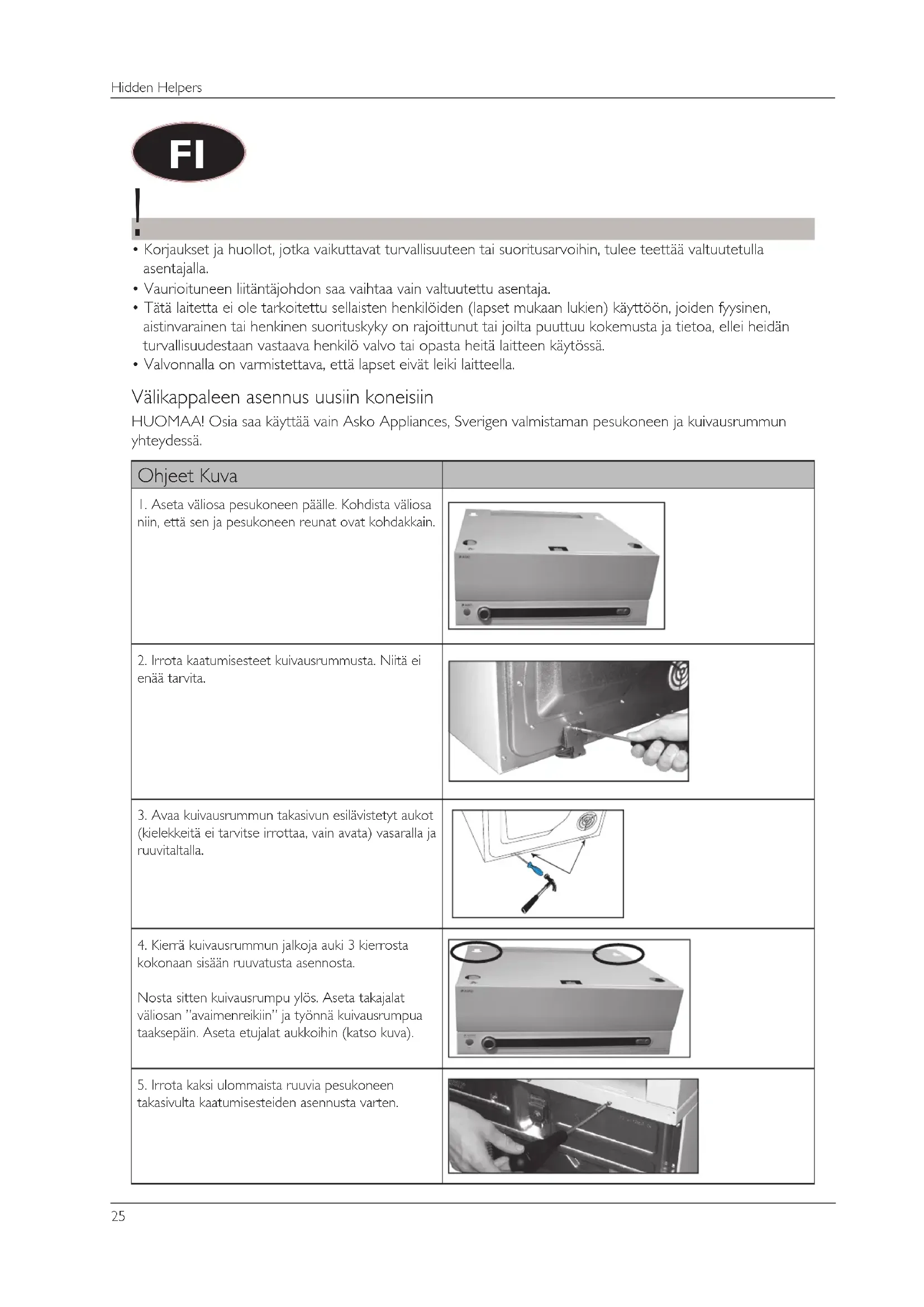

Välikappaleen asennus uusiin koneisiin

HUOMAA! Osia saa käyttää vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivaurummun yhteydessä.

Ohjeet Kuva
1. Aseta väliosa pesukoneen päälle. Kohdista väliosa niin, että sen ja pesukoneen reunat ovat kohdakkain.
2. Irrota kaatumisesteet kuivausrummusta. Niitä ei enää tarvita.
3. Avaa kuivaurummun takasivun esilävistetyt aukot (kielekkeitä ei tarvitse irrottaa, vain avata) vasaralla ja ruuvitaltalla.
4. Kierrä kuivaurummun jalkoja auki 3 kierrosta kokonaan sisään ruuvatusta asennosta.Nosta sitten kuivaurumpu ylös. Aseta takajalat väliosan "avaimenreikiin" ja työnnä kuivaurrumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).

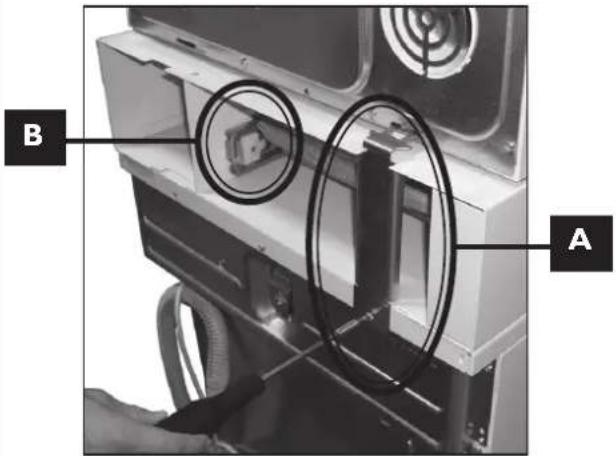

5. Irrota kaksi ulommaista ruuvia pesukoneen takasivulta kaatumisesteiden asennusta varten.
pesukoneeseen ja kuivaurumpuun.Työnnä kaatumisesteiden yläpäätkuivaurrummun aukkoihin niin, että ne lukkiutuvat paikalleen. Kiinnitä alapäät ruuveilla, jotka irrotit pesukoneesta (A).Jos koneet asennetaan seinää vasten kuivaurrummun liitäntäjohto pitää vetää väliosan aukon (B) kautta.

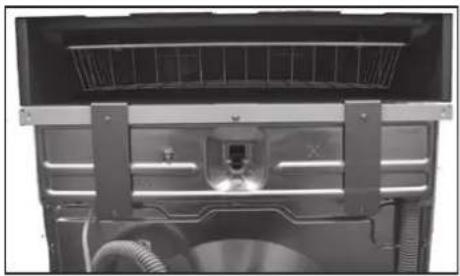

6. B Asennus pesukoneen tai kuivaurrummun päälle. Kiinnitä mukana toimitetut kaatumisesteet kuvan mukaisesti. Kiinnitä ne ruuveilla, jotka irrotit pesukoneesta (A).
Huom!Tarkasta, että väliosa on kohdakkain pesukoneen ja kuivaurrummun kanssa, ennen kuin ruuvaat kallistusesteen kiinni.

Välikappaleen asennus päällekkäin asennettuihin koneisiin

HUOMAA! Osia saa käyttää vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivausrummun yhteydessä.

Ohjeet Kuva
1. Irrota kaatumisesteet, joita ei enää tarvita. Nosta kuivaurumpu alas.
2. Aseta väliosa pesukoneen päälle. Kohdista väliosa niin, että sen ja pesukoneen reunat ovat kohdakkain.

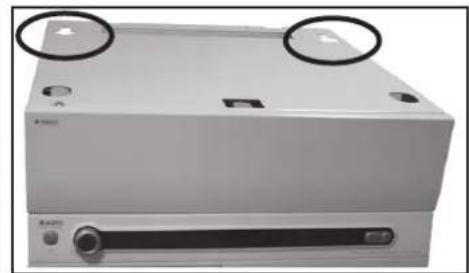

3. Kierrä kuivaurummun jalkoja auki 3 kierrosta kokonaan sisään ruuvatusta asennosta.Nosta sitten kuivaurumpu ylös. Aseta takajalat väliosan "avaimenreikiin" ja työnnä kuivaurumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).

Ohjeet Kuva

4. Tomiasennus

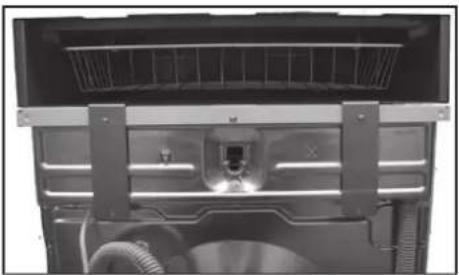

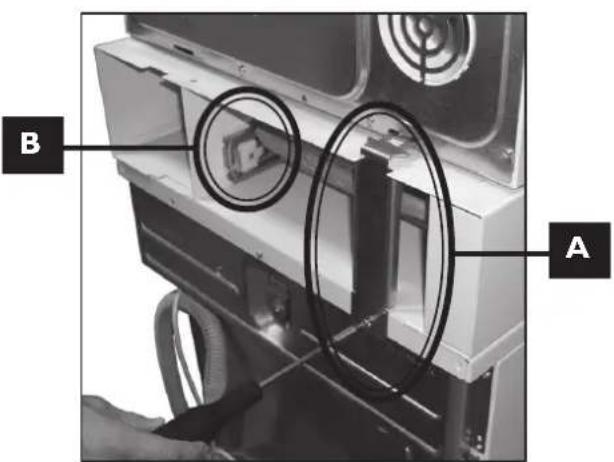

Asenna mukana toimitetut kaatumisesteet pesukoneeseen ja kuivauusrumpuun. Kaatumisesteen yläosa pitää työntää kuivauusrummun sisään, jotta se tarttuu kiinni. Kiinnitä alaosa ruuveilla, jotka irrotit pesukoneesta (A).

Jos koneet asennetaan suoraan seinää vasten, kuivausrummun verkkojohto on vedettävä väliosan (B) aukon kautta.

B A

1. B Asennus pesukoneen tai kuivausrummun päälle. Kiinnitä mukana toimitetut kaatumisesteet kuvan mukaisesti. Kiinnitä ne ruuveilla, jotka irrotit pesukoneesta (A).

Huom! Tarkasta, että väliosa on kohdakkain pesukoneen ja kuivausrummun kanssa, ennen kuin ruuvaat kallistusesteen kiinni.

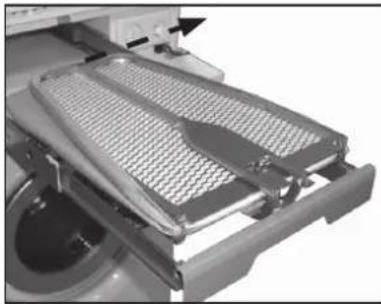

Silityslaudan säätö

Ohjeet Kuva
1. Avaa luukku painamalla sitä sisäänpäin.

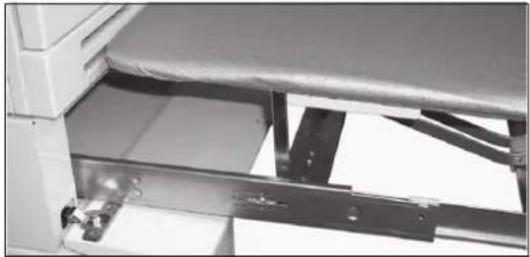

2. Tartu kädensijaan ja vedä se ulos pääteasentoon, taita silityslauta auki.
3. Vakavuuden kannalta on tärkeää, että silityslaudan takareuna on lukitussa asennossa kuivauusrumpua vasten.

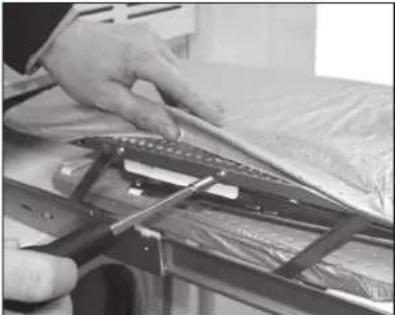

4. Säädä tarvittaessa: Taivuta kahta muovisalpaa (yksi kummallakin puolella) varovasti ruuvitaltalla ulospäin. Vedä silityslauta ulos.

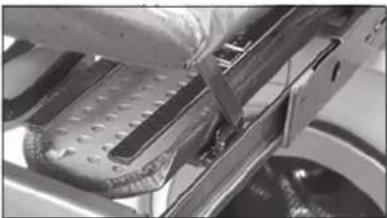

5. Säädä ulosvetopituus löysäämällä kummankin rajoittimen ruuvia (yksi kummallakin puolella), A. Tarkasta, että muovitapit ovat lukittuneet, B. Asenna silityslauta takaisin paikalleen. Silityslautaan saa lisävarusteena hihalaudan.	[DPHY]

Hihalaudan (lisävaruste) asennus

Ohjeet Kuva
1. Kiinnitä mukana toimitettu kiinnike silityslaudan oikealle tai vasemmalle puolelle kahdella ruuvilla.
2. Käännä ulos hihalaudan tuet ja työnnä ne kiinnikkeeseen.
3. Hihalaudan irrotus:• Nosta ylöspäin ja vedä ulos.• Säilytä hihalauta silityslaudan alla.
