Tuotetyyppi	Etulataava pesukone
Brändi	Asko
Malli	HB150G
Pesukapasiteetti	7 kg
Mitat (K x L x S)	850 x 595 x 595 mm
Paino	Noin 70 kg
Sähköliitäntä	230 V, 50 Hz
Energialuokka	A+++
Maksimi linkousnopeus	1600 r/min
Äänitaso (pesu/linkous)	52 dB / 72 dB
Päätoiminnot	Ajastin, Lapsilukko, Jäljellä olevan ajan näyttö, Ylikuormitustunnistin
Huolto ja puhdistus	Suodattimen, pesuainelokeron ja luukun tiivisteen säännöllinen puhdistus
Turvallisuus	Vesivuotosuoja, lapsilukko, automaattinen pysäytys
Yhteensopivat lisävarusteet	Hidden Helper (säilytyslaatikko) Askon kuivausrummun päälle sijoittamiseen
Yleiset tiedot	Käyttöohje saatavilla osoitteesta www.asko-electromenager.fr

Usein kysytyt kysymykset - HB150G ASKO

Kuinka asennan Hidden Helper -säilytyslaatikon pesukoneen päälle?

Hidden Helper kiinnitetään pesukoneen päälle mukana tulevilla ruuveilla. Noudata käyttöohjeen vaiheita: irrota takaruuvit, kiinnitä tukikiinnike ja ruuvaa laite paikalleen. Varmista, että reunat ovat kohdakkain.

Mikä on Hidden Helper -laatikon maksimikapasiteetti?

Laatikon suositeltu maksimikuorma on 10 kg. Älä ylikuormita sitä välttääksesi vaurioita.

Voinko asentaa kuivausrummun Hidden Helper -laatikon päälle?

Kyllä, Hidden Helper mahdollistaa pesukoneen ja Asko-kuivausrummun päällekkäin sijoittamisen. Noudata kuivausrummun mallikohtaisia ohjeita.

Kuinka puhdistan pesukoneen suodattimen?

Puhdista suodatin säännöllisesti. Avaa luukku, kierrä suodatin auki, poista nukka ja aseta se takaisin. Katso lisätietoja käyttöohjeesta.

Mitä teen, jos näytöllä on virhekoodi?

Virhekoodit on selitetty käyttöohjeessa. Nollaa kone tai ota yhteys ammattilaiseen. Älä yritä luvattomia korjauksia.

Sopiiko pesukone lasten käyttöön?

Älä jätä alle 3-vuotiaita lapsia ilman valvontaa. Käytä lapsilukkoa estääksesi käsittelyn.

Mistä voin ladata käyttöohjeen?

Käyttöohje on saatavilla PDF-muodossa osoitteesta www.asko-electromenager.fr tai tältä sivulta.

Mikä on laitteen takuu?

Askon vakiotakuu on 2 vuotta, mutta tarkista ehdot jälleenmyyjältäsi.

Kuinka käytän ajastinta?

Valitse haluamasi ohjelma, paina Ajastin-painiketta ja aseta haluamasi päättymisaika. Sulje luukku ja käynnistä pesu.

Mitä teen, jos kone ei käynnisty?

Varmista, että luukku on suljettu kunnolla, virtajohto on kytketty ja vesihana on auki. Katso käyttöohjeen vianmääritysosio.

KÄYTTÖOHJE HB150G ASKO

Ulosvedettävän aputason asentaminen (Hidden Helper) 44

Ulosvedettävän aputason asentaminen pesukoneen ja kuivausrummun väliin ...... 44

Ulosvedettävän aputason asentaminen laitteen päälle 46

Postavljanje skrivenog pomoćnika (Hidden Helper) 57

12.. Postavljanje skrivenog pomoćnika između

14Umstělnice skrytášilícpomocníka...na...stroj.....57. Postavljanje skrivenog pomoćnika na 15 uređaj .....59

16DA -Advarsler 60Uporaba 18 61IT - Avve

1 Keerake lahti pesumasina tagaküljel olevad kolm kruvi.

6.1 Kui trummelkuivati on paigas, paigaldage esijalgade kinnitusdetailid tagasi. Suruge esijalgade kinnitus tihedalt vastu kuivatit ja kinnitage see altpoolt kruvidega tagasi oma kohale.

Lue käyttöopas huolellisesti ja säästä se tulevaa tarvetta en.

Noudata muun muassa seuraavia tavanomaisia turvallisuuteen liittyviä ohjeita ja varoituksia, jotta loukkaantumisriskit pysyisivät mahdollisimman alhaisina:

• Lue kaikki ohjeet läpi ennen tuotteen ensimmäistä käyttöä ja säilytä ne tulevaa tarvetta varten.
• Käyttöohjeet löytyvät verkkosivustoltamme osoitteesta www.asko.com.
• Tuote on tarkoitettu vain kotitalouskäyttöön.
• Älä yritä korjata laitetta, vaihtaa sen osia tai huoltaa sitä millään tavoin, ellei näissä käyttö- ja huolto-ohjeissa tai käyttäjän korjausohjeissa nimenomaisesti kehoteta tekemään niin. Älä myöskään yritä suorittaa mitään korjaus- tai huoltotoimenpiteitä, jos et ymmärrä ohjeita täydellisesti tai jos sinulla ei ole tällaisiin korjaustöihin vaadittavia taitoja.
• Kaikki turvallisuuteen tai tehoon vaikuttavat korjaus- ja huoltotyöt on jätettävä asianmukaisesti koulutettujen asiantuntijoiden suoritettaviksi.
• Jos laite sitä käytetään epääasianmukaisella tavalla tai huolletaan valtuuttamattoman henkilön toimesta, käyttäjä vastaa mahdollisista vaurioista aiheutuvista kustannuksista.
• Älä anna lasten leikkiä tuotteella tai sen päällä. Pidä lapsia huolellisesti silmällä käyttäessäsi tuotetta heidän läheisyydessään.
• Tuotetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa tuotteen käytöstä. Tällaisten henkilöiden turvallisuudesta vastaavan henkilön on opastettava heitä tuotteen turvallisessa käytössä.
• Älä päästä alle kolmevuotiaita lapsia valvomatta tuotteen lähettyville.
• Älä asenna tuotetta sellaisiin paikkoihin, joissa se voi altistua luonnonvoimille, äläkä säilytä sitä sellaisissa paikoissa.

Käyttöoppaassa on käytetty seuraavia symboleita, ja niiden merkitykset ovat seuraavat:

TIEDOTE!

Tieto, neuvo, vinkki tai suositus

VAROITUS!

Varoitus –yleinen vaara

SÄHKÖISKU!

Varoitus –sähköiskun vaara

Alkuperäiset käyttöohjeet

SÄÄSTÄ NÄMÄ OHJEET TULEVAA TARVETTA VARTEN!

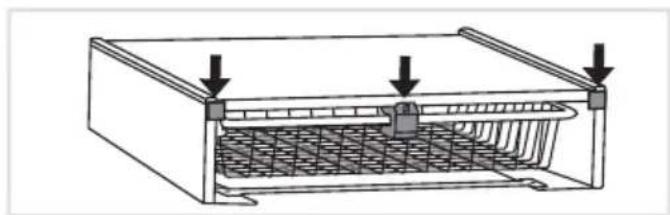

Kaikki kuljetussuojat tulee poistaa ennen ensimmäistä käyttökertaa. Kuljetuskappaleiden tarkoitus on suojata ulosvedettävää aputasoa (hidden helper) kuljetuksen aikana ja ne tulee poistaa ennen käytön aloitusta.

TIEDOTE!

Ulosvedettävän hyllyn suurin suositeltu kuormitus on 10 kg, älä ylikuormita sitä turvallisen käytön varmistamiseksi ja mahdollisten vahinkojen estämiseksi.

Ulosvedettävän aputason asentaminen (Hidden Helper)

Ulosvedettävän aputason asentaminen pesukoneen ja kuivausrummun väliin

Ulosvedettävää aputasoa(hidden helper) saa käyttää vain Askon valmistaman pesukoneen ja kuivausrummun kanssa.

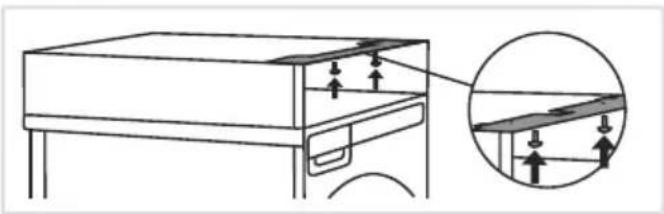

1 Irrota pesukoneen takaosassa olevat kolme ruuvia.

2 Asenna ulosvedettävä aputaso pesukoneeseen.

Kiinnityskappale toimitetaan ulosvedettävän aputason mukana ja se on kiinnitetty kuljetuksen ajaksi vastakkaiseen suuntaan.

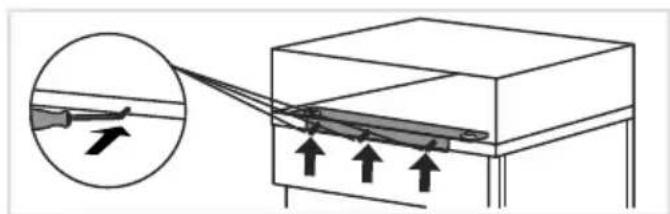

Avaa ruuvit ja kiinnitä se pesukoneen takaosaan kolmella ruuvilla ennen asennusta. Asentaminen on helpompaa, kun irrotat ulosvedettävän aputason korin ensiksi etupuolelta (katso myös kohta 4).

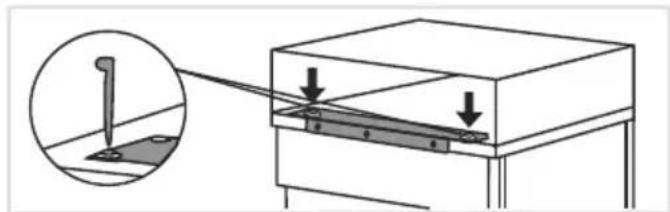

Ulosvedettävä aputaso on kiinnitettävä pesukoneeseen ruuvaamalla se kiinnityskappaleen oikeaan ja vasempaan laitaan Kiristä kaksi ruuvia mukana toimitettavalla avaimella.

3 Ruuvien ja kiinnikkeiden asentaminen eri kuivaajamalleissa.

Ennen kuin asennat kuivaajan, kiinnitä ruuvit ja kiinnikkeet ulosvedettävän aputason takaosaan alla olevien ohjeiden avulla. Valitse oikeat ohjeet kuivaajan luukun sisäpuolella olevassa arvokilvessä ilmoitetun laitemallin mukaan. Kuvassa näkyvät ruuvien ja kiinnikkeiden lopulliset asennot.

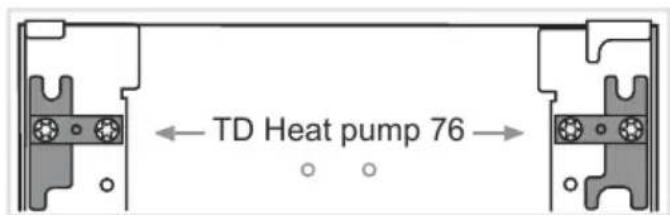

Lämpöpumpulla varustettu kuivaaja TD 76 Ruuvit ja kiinnikkeet ovat esiasennettu ja ne ovat valmiita asennusta varten.

Lämpöpumpulla varustettu kuivaaja TD 86 Ruuvit ja kiinnikkeet on irrotettava ulosvedettävästä aputasosta ennen asennusta.

Ulosvedettävän aputason asentaminen (Hidden

Helper)

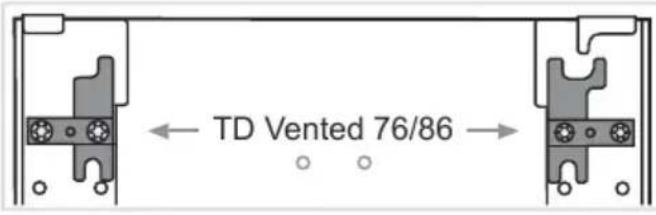

Ilmanpoistolla varustettu kuivaaja TD 76/86 Kiinnikkeitä on käännettävä 180°. Irrota ruuvit, käännä kappaletta ja asenna ruuvit takaisin.

4 Etujalkojen kiinnikkeiden asentaminen Avaa etusuojus, irrota kaikki sisäpuolen yläosassa olevat ruuvit ja poista etujalkojen kiinnikkeet.

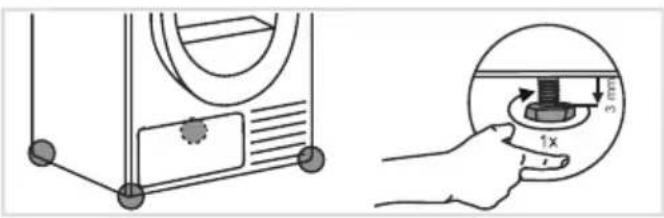

5 Ennen kuin asennat kuivaajan ulosvedettävän aputason päälle, kierrä jalkoja käsin yksi kierros auki (älä käytä avainta).

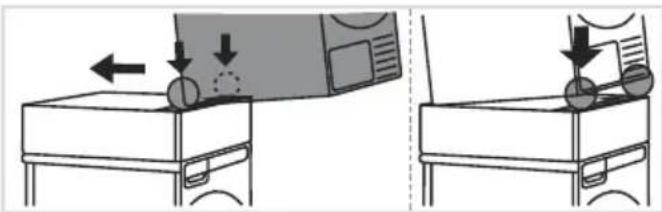

6 Nosta kuivaaja, aseta se sokkelilaatikon päälle ja työnnä sitä taakse päin kunnes se lukittuu esiasennettuihin kiinnikkeisiin.

Ulosvedettävä aputaso on suunnattava kuivaajan etuosan kanssa samaan linjaan.

6.1 Kun kuivaaja on asennettu, asenna etujalkojen kiinnikkeet takaisin. Paina etujalkojen kiinnikkeitä tiukasti kuivaajaa vasten ja asenna ne alapuolelta ruuveilla.

Aseta sitten kori takaisin paikoilleen.

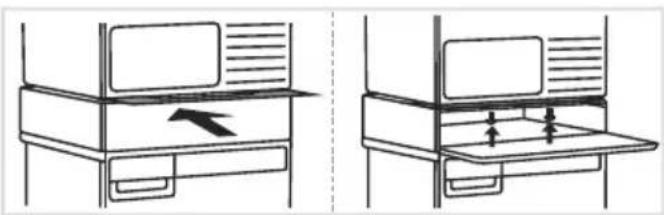

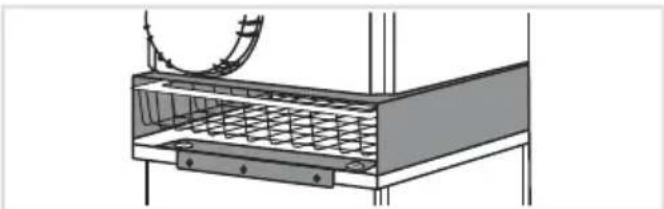

7 Asenna lopuksi ulosvedettävä aputaso pesukoneen ja kuivaajan väliin takaa päin.

Ulosvedettävän aputason asentaminen (Hidden Helper)

Ulosvedettävän aputason asentaminen laitteen päälle

Ulosvedettävää aputasoa(hidden helper) saa käyttää vain Askon valmistaman pesukoneen ja kuivausrummun kanssa.

1 Irrota pesukoneen takaosassa olevat kolme ruuvia.

2 Asenna ulosvedettävä aputaso laitteen päälle.

Ulosvedettävä aputaso voidaan asentaa pesukoneen tai kuivaajan päälle.

Kiinnityskappale toimitetaan ulosvedettävän aputason mukana ja se on kiinnitetty kuljetuksen ajaksi vastakkaiseen suuntaan. Ennen aputason asennusta, irrota ruuvit ja kiristä se pesukoneen takaosaan kolmella ruuvilla. Jos kiinnität aputason kuivaajaan, irrota ainoastaan kaksi ulointa ruuvia, sillä siinä ei ole keskimmäistä reikää.

Asentaminen on helpompaa, jos poistat ulosvedettävän aputason ensin etupuolelta ja kiinnität sen takaisin, kun kiinnityskappale on kunnolla paikoillaan.

Ulosvedettävä aputaso on kiinnitettävä laitteeseen ruuvaamalla se kiinnityskappaleen oikeaan ja vasempaan laitaan. Kiristä kaksi ruuvia mukana toimitettavalla avaimella.

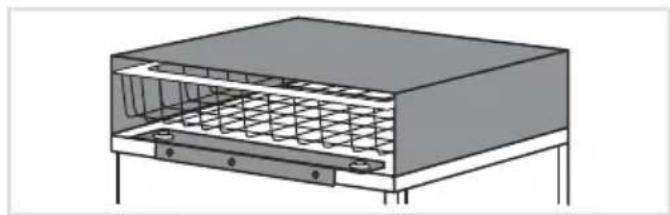

4 Asenna lopuksi ulosvedettävä aputaso pesukoneen tai kuivaajan päälle takaa pän. Jos yläosan kiinnikkeet ovat edessä, voit poistaa ne, jolloin laite on myös visuaalisesti miellyttävämpi.

TIEDOTE!

Ennen kuin kiristät kiinnityskappaleen, varmista että ulosvedettävän aputason (hidden helper)reunat ovat tarkalleen samassa linjassa pesukoneen tai kuivaajan reunojen kanssa.

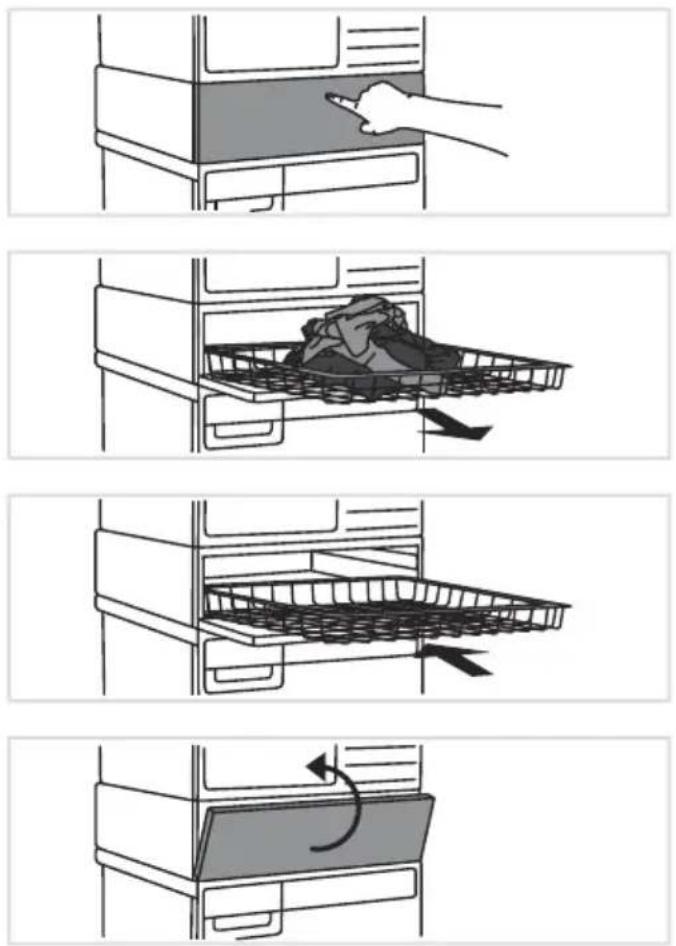

Ulosvedettävän aputason käyttö

1 Avaa ulosvedettävän aputason luukku painamalla sitä.

2 Vedä koria itseäsi kohti niin pitkälle kuin se tulee. Työnnä se käytön jälkeen takaisin ulosvedettävään aputasoon.

3 Työnnä taso takaisin sisään käytön jälkeen.
