Tipo de producto	Lavadora frontal
Marca	Asko
Modelo	HB150G
Capacidad de lavado	7 kg
Dimensiones (Al x An x P)	850 x 595 x 595 mm
Peso	Aprox. 70 kg
Alimentación eléctrica	230 V, 50 Hz
Clase energética	A+++
Velocidad de centrifugado máxima	1600 rpm
Nivel sonoro (lavado/centrifugado)	52 dB / 72 dB
Funciones principales	Inicio diferido, Seguridad infantil, Pantalla de tiempo restante, Detección de sobrecarga
Mantenimiento y limpieza	Limpieza regular del filtro, del cajón de detergente y de la junta de la puerta
Seguridad	Protección contra fugas de agua, bloqueo infantil, parada automática
Accesorios compatibles	Hidden Helper (cajón de almacenamiento) para apilar con secadora Asko
Información general	Manual disponible en www.asko-electromenager.fr

Preguntas frecuentes - HB150G ASKO

¿Cómo instalar el cajón de almacenamiento (Hidden Helper) en la lavadora?

El Hidden Helper se fija en la lavadora con los tornillos proporcionados. Siga los pasos indicados en el manual: retire los tornillos traseros, fije el soporte de fijación y luego atornille el dispositivo. Asegúrese de que los bordes estén alineados.

¿Cuál es la capacidad máxima del cajón Hidden Helper?

La carga máxima recomendada para el cajón es de 10 kg. No lo sobrecargue para evitar daños.

¿Puedo instalar una secadora sobre el cajón Hidden Helper?

Sí, el Hidden Helper permite apilar una lavadora y una secadora Asko. Siga las instrucciones específicas para su modelo de secadora.

¿Cómo limpiar el filtro de la lavadora?

Limpie el filtro regularmente. Abra la trampilla, desenrosque el filtro, retire las pelusas y vuelva a colocarlo. Consulte el manual para más detalles.

¿Qué hacer en caso de que aparezca un código de error?

Los códigos de error se explican en el manual. Reinicie la máquina o contacte a un profesional. No intente reparaciones no autorizadas.

¿La lavadora es adecuada para niños?

No deje a niños menores de 3 años sin supervisión. Use el bloqueo infantil para evitar manipulaciones.

¿Dónde descargar el manual de uso?

El manual está disponible en formato PDF en el sitio web www.asko-electromenager.fr o en esta página.

¿Cuál es la garantía del aparato?

La garantía estándar de Asko es de 2 años, pero verifique las condiciones con su vendedor.

¿Cómo usar el inicio diferido?

Seleccione el programa deseado, luego presione el botón Inicio diferido para ajustar la hora de finalización. Cierre la puerta e inicie el ciclo.

¿Qué hacer si la máquina no arranca?

Verifique que la puerta esté bien cerrada, que la alimentación esté enchufada y que el grifo de agua esté abierto. Consulte la sección de solución de problemas del manual.

MANUAL DE USUARIO HB150G ASKO

Instalación del asistente oculto (Hidden Helper) 32

Instalación de la ayuda oculta entre la lavadora y la secadora (Hidden Helper) ..... 32

Instalar el asistente oculto (Hidden Helper) en el eléctrodoméstico 34

Uso de la ayuda oculta (Hidden Helper) ... 35

Varjatud abilise paigaldamine (Hidden Helper) 38

Lea las instrucciones de uso y guárdelas en un lugar seguro.

Para reducir el riesgo de lesiones a las personas al usar el producto, siga las instrucciones y advertencias básicas de seguridad, que incluyen las siguientes:

• Antes de utilizar el producto por primera vez, lea todas las instrucciones y guárdelas para futuras consultas.
• Las instrucciones de uso también están disponibles en nuestro sitio web: www.asko.com.

- El producto está pensado exclusivamente para el uso doméstico.

- No reparar ni intentar reemplazar ninguna parte del producto ni repararlo de ninguna otra manera, a menos que se recomiende expresamente en las instrucciones de uso y mantenimiento o en las instrucciones para reparaciones del usuario. Además, no intente realizar ninguna reparación o servicio si no entiende las instrucciones por completo o si no tiene las habilidades necesarias para realizar tales reparaciones.

- Las reparaciones y el mantenimiento relacionados con la seguridad o el rendimiento deben ser realizadas por profesionales capacitados.

- En caso del uso incorrecto o de la reparación de un producto por una persona no autorizada, el cliente cubrirá los gastos por daño.

- No permita que los niños jueguen con el producto o en el producto. Controle cuidadosamente a los niños cuando esté usando el producto cerca de ellos.

- El producto no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas o mentales debilitadas o por falta de experiencia y conocimiento. Estas personas deben ser instruidas sobre el uso seguro del producto por la persona responsable de su seguridad.

- No permita que los niños menores de tres años se acerquen al producto a menos que estén supervisados en todo momento.

ES - Advertencias

- No instale ni almacene el producto en lugares donde pueda estar expuesto a las influencias del tiempo.

En el manual aparecerán algunos símbolos cuyos significados son los siguientes:

¡INFORMACIÓN!

Información, consejo, sugerencia o recomendación

¡ADVERTENCIA!

Advertencia de peligro general

¡DESCARGA ELÉCTRICA!

Advertencia de peligro de descarga eléctrica

Instrucciones originales

GUARDE ESTAS INSTRUCCIONES!

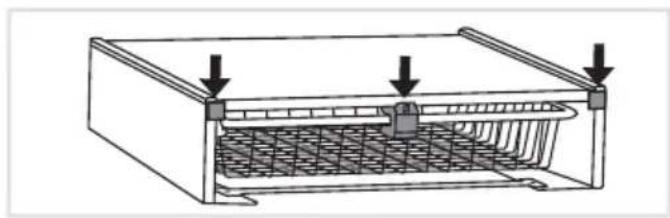

Antes del primer uso, elimine todas las protecciones de transporte. Los elementos de transporte están destinados a proteger el asistente oculto (hidden helper, en inglés) durante el transporte y deben retirarse antes de comenzar a usarlo.

¡INFORMACIÓN!

La carga máxima recomendada del asistente oculto es de 10 kg, así que no lo sobrecargue para garantizar un uso seguro y prevenir posibles daños.

Instalación del asistente oculto (Hidden Helper)

Instalación de la ayuda oculta entre la lavadora y la secadora (Hidden Helper)

El asistente oculto (hidden helper) solo puede ser utilizado con una lavadora y una secadora del fabricante Asko.

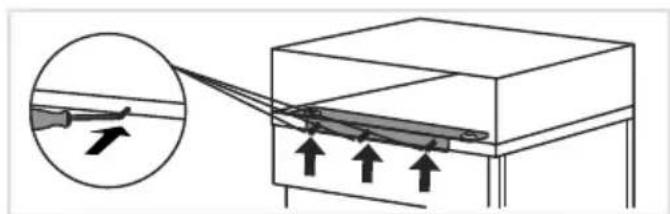

1 Desenrosque los tres tornillos de la parte posterior de la lavadora.

2 Instale el asistente oculto en la lavadora.

El soporte de fijación se suministra con el asistente oculto y se ha fijado temporalmente en la dirección opuesta para el transporte.

Antes de la instalación, desenrósquelo y ajústelo a la parte posterior de la lavadora con tres tornillos. Para facilitar la instalación, primero retire la cesta (hidden helper) de la parte frontal (consulte también el punto 4).

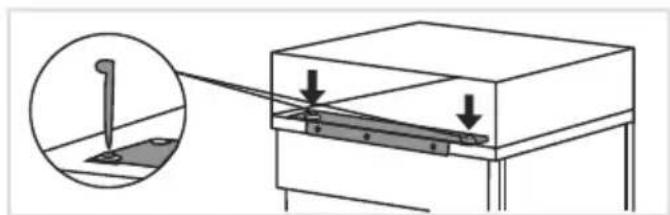

El asistente oculto debe atornillarse a la lavadora en los lados izquierdo y derecho del soporte de fijación.

Use la llave suministrada para ajustar los dos tornillos.

3 Colocar los tornillos y soportes en diferentes modelos de secadoras.

Antes de instalar la secadora, siga las siguientes instrucciones para colocar correctamente los tornillos y los soportes en la parte posterior del asistente oculto. Seleccione las instrucciones adecuadas de acuerdo con el modelo que se indica en la placa de características que se encuentra en el interior de la puerta de la secadora. Se muestran las posiciones finales de los tornillos y los soportes.

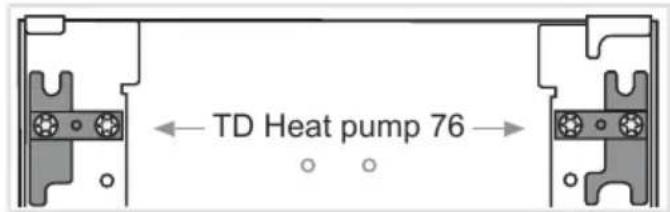

Secadora con bomba de calor TD 76

Los tornillos y los soportes están preinstalados y listos para una instalación adecuada.

Instalación del asistente oculto (Hidden Helper)

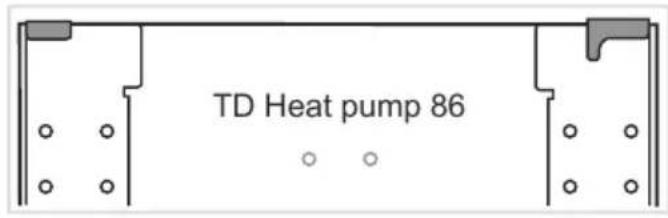

Secadora con bomba de calor TD 86 Los tornillos y los soportes deben retirarse antes del asistente oculto.

Secadora con ventilación TD 76/86 Los soportes deben girarse 180°. Desatornílelos y luego gírelos y vuelva a atornillarlos.

4 Instalar la fijación de las patas delanteras. Abra la cubierta delantera, desenrosque todos los tornillos de la parte superior interna y retire la fijación de las patas delanteras.

5 Antes de colocar la secadora sobre el asistente oculto, afloje las patas una vuelta con la mano (no use una llave).

6 Levante la secadora, colóquela con seguridad sobre el pedestal drawer y empújela hacia atrás hasta que se bloquee en los soportes preinstalados.

El asistente oculto debe quedar alineado con la cara frontal de la secadora.

6.1 Una vez instalada la secadora, vuelva a montar la fijación de las patas delanteras. Presione la fijación de las patas delanteras firmemente contra la secadora y vuelva a colocarla desde abajo con los tornillos.

Luego, vuelva a insertar la cesta.

7 Vista posterior de la instalación final del asistente oculto (hidden helper) entre la lavadora y la secadora.

Instalación del asistente oculto (Hidden Helper)

Instalar el asistente oculto (Hidden Helper) en el eléctrodoméstico

El asistente oculto (hidden helper) solo puede ser utilizado con una lavadora y una secadora del fabricante Asko.

1 Desenrosque los tres tornillos de la parte posterior del aparato.

2 Instale el asistente oculto sobre el aparato.

El asistente oculto (hidden helper) se puede instalar sobre una lavadora o una secadora.

El soporte de fijación se suministra junto con el asistente oculto y se ha fijado temporalmente en la dirección opuesta. Antes de instalarlo, desenrósquelo y ajustelo a la parte posterior de la lavadora con tres tornillos; en el caso de una secadora, desenrosque solo los dos tornillos exteriores, ya que no se proporciona un orificio intermedio.

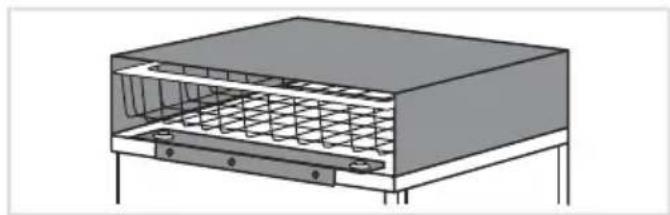

Para facilitar la instalación, comience retirando el asistente oculto de la parte frontal y vuelva a colocarlo una vez que haya asegurado el elemento de fijación.

El asistente oculto debe atornillarse al aparato en los lados izquierdo y derecho del soporte de fijación.

Use la llave suministrada para ajustar los dos tornillos.

4 Vista posterior de la instalación final del asistente oculto en una lavadora o una secadora.

Si los soportes superiores son un obstáculo, puede quitarlos para una mejor apariencia visual.

¡INFORMACIÓN!

Antes de ajustar el soporte de fijación, asegúrese de que los bordes del asistente oculto (hidden helper, en inglés) estén alineados con precisión con los bordes de la lavadora o la secadora.

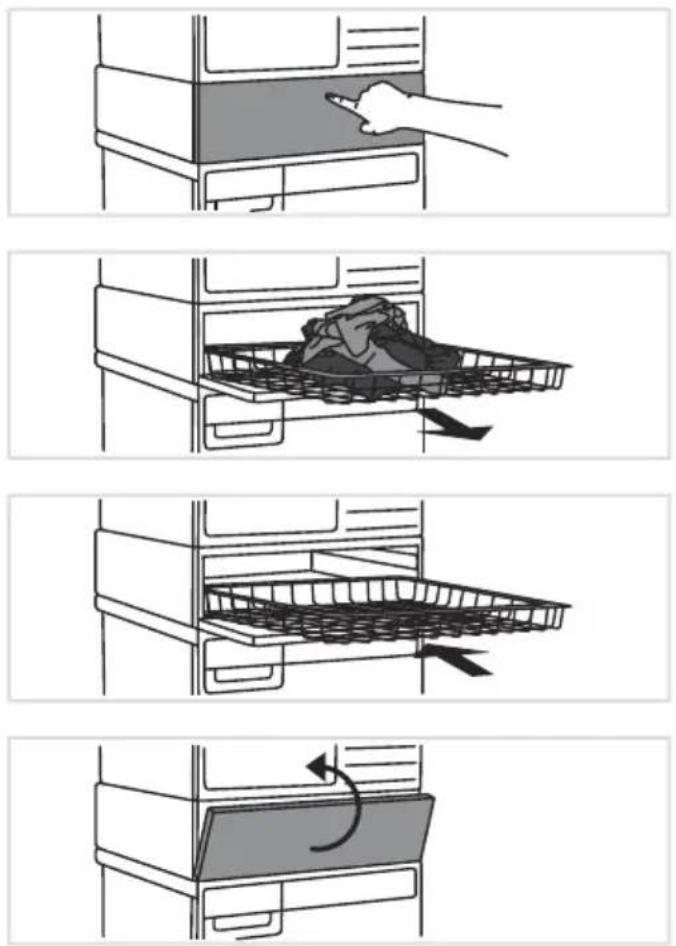

Uso de la ayuda oculta (Hidden Helper)

1 Presione el asistente oculto para abrirlo.

2 Tire de la cesta hacia usted hasta el final. Después de usarla, vuelva a colocarla en el asistente oculto.

3 Después del uso, empuje el estante extraíble de nuevo hacia el interior del asistente oculto.
