BRUKSANVISNING HB150G ASKO

Montere en skjult hjelper oppå apparatet ..... 90

Bruke den skjulte hjelperen 91

Advarsel – fare for elektrisk stød

Tørretumbler med varmepumpe TD 86 Skruerne og beslagene skal fjernes fra Hidden Helper på forhånd.

Montering af en Hidden Helper

Les bruksanvisningen nøye og ta vare på den for senere ranse.

For å redusere risikoen for personskade ved bruk av produktet, må du følge grunnleggende sikkerhetsanvisninger og advarsler, inkludert følgende:

• Før du bruker produktet for første gang, må du lese gjennom hele bruksanvisningen og ta vare på den for senere bruk.
• Bruksanvisningen er tilgjengelig på vår hjemmeside på www.asko.com.
• Produktet er kun beregnet til husholdningsbruk.
• Ikke reparer eller prøv å skifte ut noen deler på produktet eller foreta vedlikehold av noe slag hvis ikke dette er anbefalt uttrykkelig i bruksog vedlikeholdsanvisningen eller i instruksjonene for brukerreparasjon. Prøv heller ikke å reparere eller utføre vedlikehold hvis du ikke forstår bruksanvisningen helt eller hvis du ikke har de nødvendige kunnskapene til slike reparasjoner.
• Alle produktreparasjoner og alt vedlikehold knyttet til sikkerhet eller ytelse, skal utføres av kvalifiserte fagfolk.
• Ved feil bruk av apparatet eller vedlikehold utført av uautoriserte personer, må brukeren selv dekke kostnadene ved eventuelle skader.
• Ikke la barn leke med produktet eller på produktet. Hold øye med barn når du bruker produktet i nærheten av dem.
• Produktet er ikke beregnet for bruk av personer (inkludert barn) med nedsatte fysiske eller psykiske evner eller mangel på erfaring og kunnskap. Slike personer må få opplæring i trygg bruk av produktet av den personen som er ansvarlig for deres sikkerhet.
• Ikke la barn under tre år komme i nærheten av produktet med mindre de til enhver tid er under oppsyn.
• Ikke installer eller lagre produktet på steder der det er utsatt for vær og vind.

Symbolene nedenfor brukes gjennom hele bruksanvisningen og har følgende betydning:

INFORMASJON!

Informasjon, råd, tips eller anbefaling

ADVARSEL!

Advarsel – fare for elektrisk støt

Original bruksanvisning

TA VARE PÅ BRUKSANVISNINGEN TIL FREMTIDIG BRUK!

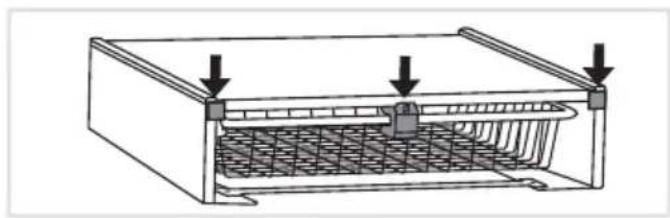

Du må fjerne all transportbeskyttelse fra produktet før du bruker det for første gang. Transportelementene er ment å beskytte den skjulte hjelperen (hidden helper) under transport, og må fjernes før oppstart.

INFORMASJON!

Maksimalt anbefalt belastning for den skjulte hjelperen er 10 kg, så ikke overbelast den for å sikre trygg bruk og unngå mulige skader.

Montere en skjult hjelper (Hidden Helper)

Installere en skjult hjelper mellom en vaskemaskin og en tørketrommel

Den skjulte hjelperen skal (hidden helper) bare brukes sammen med en vaskemaskin og tørketrommel produsert av Asko.

Festebeslaget leveres i den skjulte hjelperen, og er midlertidig festet i motsatt retning under transport.

Den skjulte hjelperen må skrus på vaskemaskinen på venstre og høyre side av festebeslaget.

Bruk fastnøkkelen som følger med til å stramme de to skruene.

3 Montere skruer og beslag i forskjellige tørketrommelmodeller

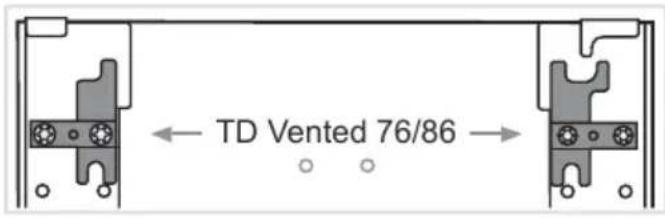

Før du monterer tørketrommelen må du følge instruksjonene nedenfor for å feste i skruene og beslagene på baksiden av den skjulte hjelperen. Velg riktige instruksjoner i henhold til apparatmodellen som er angitt på typeskiltet på innsiden av døren til tørketrommelen. Der ser du endeposisjonene til skruene og beslagene.

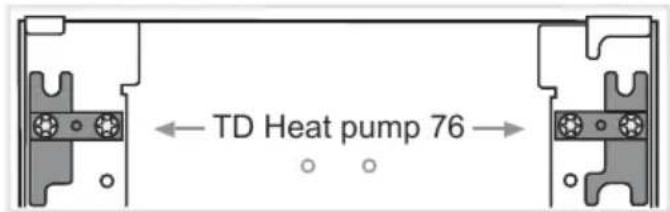

Tørketrommel med varmepumpe TD 76 Skruene og beslagene er forhåndsmontert og klare til videre montering.

Montere en skjult hjelper (Hidden Helper)

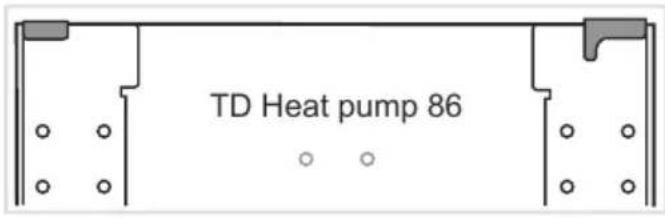

Tørketrommel med varmepumpe TD 86 Skruene og beslagene må tas bort fra den skjulte hjelperen på forhånd.

4 Montere de fremre føttenes feste Åpne frontdekselet, skru ut alle skruene øverst på innsiden, og fjern de fremre føttenes feste.

5 Før du plasserer tørketrommelen på den skjulte hjelperen, skru føttene én omdreining ut med hånden (ikke bruk en fastnøkkel).

6 Løft opp tørketrommelen, plasser den trygt på sokkelskuffen, og skyv den tilbake til den låses i de forhåndsinnstilte beslagene.

Den skjulte hjelperen må være innrettet med forsiden av tørketrommelen.

6.1 Når tørketrommelen er montert, setter du de fremre føttenes feste tilbake på plass. Trykk de fremre føttenes feste godt fast mot tørketrommelen, og fest det igjen fra undersiden med skruene.

Deretter setter du kurven inn igjen.

7 Endelig montering av den skjulte hjelperen mellom vaskemaskinen og tørketrommelen, sett bakfra.

Montere en skjult hjelper (Hidden Helper)

Montere en skjult hjelper oppå apparatet

Den skjulte hjelperen skal (hidden helper) bare brukes sammen med en vaskemaskin og tørketrommel produsert av Asko.

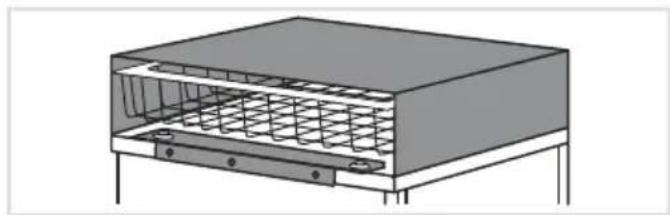

2 Monter den skjulte hjelperen oppå apparatet.

Den skjulte hjelperen kan monteres på en vaskemaskin eller tørketrommel.

Festebeslaget leveres i den skjulte hjelperen, og er midlertidig festet i motsatt retning. Før montering skrur du det løs og fester det godt på baksiden av vaskemaskinen med tre skruer. På en tørketrommel skrus bare de to ytre skruene ut, da det ikke finnes et mellomliggende hull.

Monteringen blir enklere hvis du begynner med å fjerne den skjulte hjelperen fra forsiden. Deretter fester du den igjen när du er sikker på at festeelementet står godt fast.

Den skjulte hjelperen må skrus på apparatet på venstre og høyre side av festebeslaget. Bruk fastnøkkelen som følger med til å stramme de to skruene.

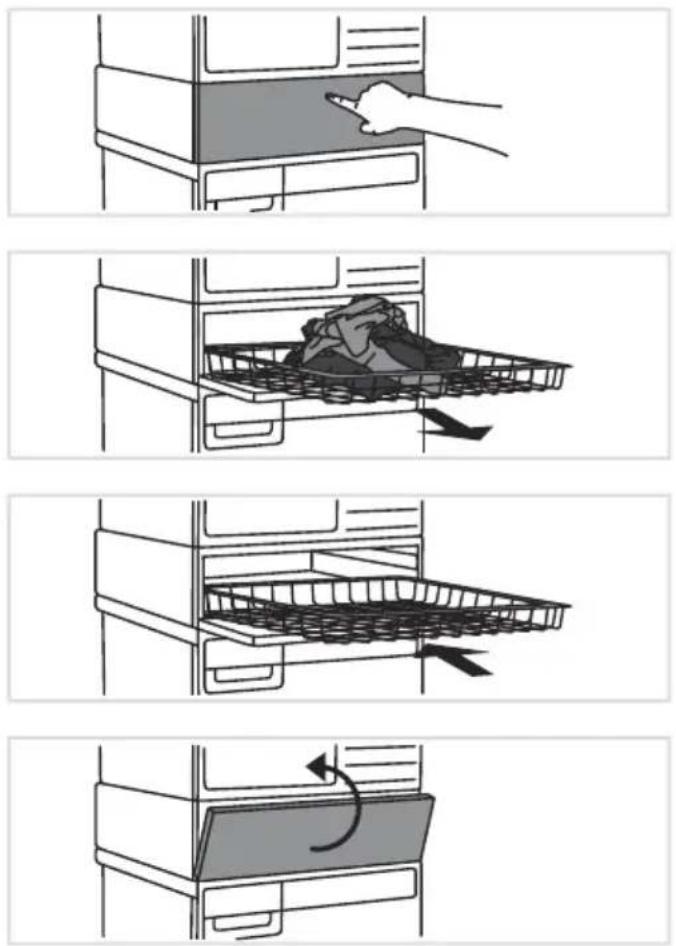

Bruke den skjulte hjelperen

1 Trykk på døren til den skjulte hjelperen for å åpne den.

2 Trekk kurven mot deg så langt den går. Etter bruk skyver du den tilbake inn i den skjulte hjelperen.

3 Etter bruk skyver du hyllen tilbake inn i den skjulte hjelperen.

1 Skruva loss alla tre skruvarna på baksidan av tvättmaskinen.

1 Skruva loss alla tre skruvarna på produktens baksida.
