LIETOŠANAS INSTRUKCIJA HB150G ASKO

Slēptā palīga (Hidden Helper) uzstādīšana 69

Slēptā palīga uzstādīšana starp veļas

28Gebraughjades versteckten Heffers 69

29ES Slādveptēngias stādīšana uz ierīces.... 71 Slēptā palīga lietošana .... 72

73LT - ls

Lūdzu, izlasiet norādījumu rokasgrāmatu un glabājiet mākai izmantošanai.

Lai mazinātu fizisku traumu risku, kādas var gūt, lietojot šo produktu, ṣemiet vērā pamata norādījumi par drošumu un brīdinājumus, tostarp turpmākos.

• Pirms produkta pirmās lietošanas reizes izlasiet visus norādījumus un saglabājiet tos turpmākai uzzinai.
• Lietošanas instrukcijas ir pieejamas mūsu tīmekļvietnē www.asko.com.
• Produkts paredzēts tikai un vienīgi sadzīves lietojumam.
• Neremontējiet un nemēģiniet nomainīt nevienu produkta daļu vai kā citādi to apkalpot, ja vien tas nav skaidri un nepārprotami ieteikts norādījumos par lietošanu un apkopi vai norādījumos par lietotājam veicamiem remonta darbiem. Tāpat nemēģiniet veikt nekādus remonta darbus vai apkopi, ja pilnībā neizprotat norādījumus vai jums trūkst prasmju šādu remonta darbu veikšanā.
• Jebkāds ar drošumu vai veiktspēju saistīts produkta remonts un apkope jāveic apmācītiem speciālistiem.
• Gadījumā, ja produktu lieto nepareizi vai apkopi veic nepilnvarota persona, par jebkāda kaitējuma vai izmaksu segšanu atbild tikai un vienīgi pats lietotājs.
• Neļaujiet bērniem spēlēties ar produktu vai uz tā. Uzmanīgi vērojiet bērnus, ja produktu lietojat viņu tuvumā.
• Produkts nav paredzēts lietošanai personām (tostarp bērniem) ar ierobežotām fiziskajām vai mentālajām spējām vai bez pieredzes un zināšanām. Šādas personas par drošu produkta lietojumu jāinstruē personai, kura atbild par viņu drošumu.
• Neļaujiet produkta tuvumā uzturēties bērniem, kuri jaunāki par trim gadiem, ja vien viņi visu laiku netiek uzraudzīti.
• Neļaujiet bērniem, kuri jaunāki par trim gadiem, tuvoties ierīcei, ja vien viņi netiek pastāvīgi uzraudzīti.

LV – Brīdinājumi

Rokasgrāmatā ir lietoti tālāk norādītie simboli, kuriem ir šāda nozīme:

INFORMÃCIJA

Informācija, padoms vai ieteikums

BRĪDINĀJUMS!

Bridinājums – vispārējs apdraudējums

ELEKTROŠOKS!

Brīdinājums – elektrošoka apdraudējums

Sākotnējie norādījumi

SAGLABĀJIET ŠOS NORĀDĪJUMUS TURPMĀKAI IZMANTOŠANAI!

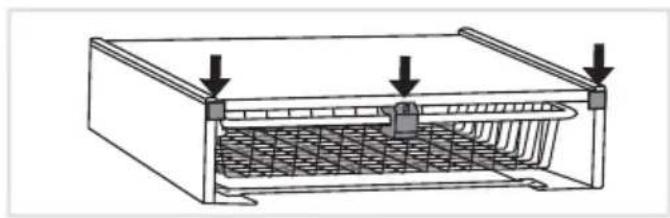

Pirms pirmā lietojuma jānoņem visi transportēšanas aizsargi. Transportēšanas elementi ir paredzēti sleptā palīga (hidden helper) aizsargāšanai transportēšanas laikā un pirms iedarbināšanas ir jānoņem.

INFORMĀCIJA

Maksimālā ieteicamā slodze izvelkamajai plauktam ir 10 kg, tāpēc nepārslogojiet to, lai nodrošinātu drošu lietošanu un novērstu iespējamus bojājumus.

Slēptā palīga (Hidden Helper) uzstādīšana

Slēptā palīga uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju

Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju.

1 Veļas mazgājamās mašīnas aizmugurē izskrūvējiet visas trīs skrūves.

2 Uzstādiet slēpto palīgu uz veļas mazgājamās mašīnas.

Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā.

Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm. Lai atvieglotu uzstādīšanu, vispirms noņemiet grozu (slēpto palīgu) no priekšpuses (skatiet ari 4. punktu).

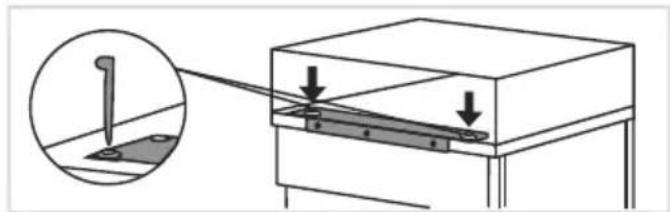

Slēptais palīgs jāpieskrūvē pie veļas mazgājamās mašīnas stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu.

3 Skrūvju un kronšteinu uzstādīšana dažādos veļas žāvētāju modelos.

Pirms veļas žāvētāja uzstādīšanas izpildiet turpmākos norādījumus, lai pareizi uzstādītu skrūves un kronšteinus slēptā palīga aizmugurē. Atlasiet attiecīgos norādījumus atbilstoši ierīces modelim, kas norādīts žāvētāja durvju iekšpusē esošajā tehnisko datu plāksnītē. Skrūvju un kronšteinu gala pozīcijas ir norādītas.

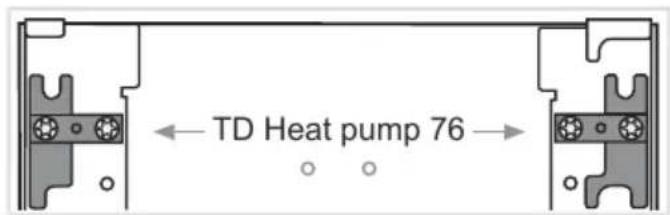

Vejas žāvētājs ar siltumsūkni TD 76 Skrūves un kronšteini ir uzstādīti iepriekšēji un ir gatavi pienācīgai uzstādīšanai.

Veļas žāvētājs ar siltumsūkni TD 86 Skrūves un kronšteini vispirms jānoņem no slēptā palīga.

Slēptā palīga (Hidden Helper) uzstādīšana

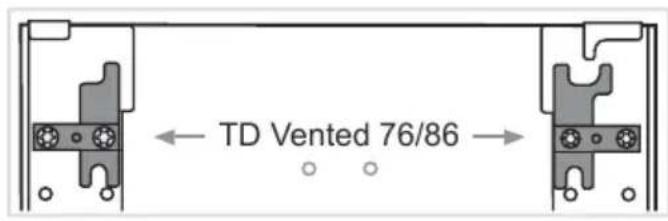

Ventilēts veļas žāvētājs TD 76/86 Kronšteini jāpagriež par 180°. Vispirms tos noskrūvējiet, pagrieziet un atkal pieskrūvējiet.

4 Priekšējo kāju stiprinājuma uzstādīšana Atveriet priekšējo pārsegu un izskrūvējiet visas skrūves augšējā iekšējā pusē un noņemiet priekšējo kāju stiprinājumu.

5 Pirms uzliekat veļas žāvētāju uz slēptā palīga, ar roku atskrūvējiet kājiņas par vienu apgriezienu (nelietojiet uzgriežņu atslēgu).

6 Paceliet žāvētāju, stingri uzlieciet to uz paaugstinājuma atvilktnes un virziet to atpakal, līdz tas nofiksējas iepriekšēji uzstādītajos kronšteinos.

Slēptais palīgs jāsalāgo ar žāvētāja priekšpusi.

6.1 Kad veļas žāvētājs ir uzstādīts, atkal uzstādiet priekšējo kāju stiprinājumu. Spiediet priekšējo kāju stiprinājumu cieši pret veļas žāvētāju un ar skrūvēm no apakšas to atkal piestipriniet.

Tad atkal ievietojiet grozu.

7 Slēptā palīga galīgā uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju no aizmugures.

Slēptā palīga (Hidden Helper) uzstādīšana

Slēptā palīga uzstādīšana uz ierīces

Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju.

1 lerīces aizmugurē izskrūvējiet visas trīs skrūves.

2 Uzstādiet slēpto palīgu uz ierīces.

Slēpto palīgu var uzstādīt uz veļas mazgājamās mašīnas vai veļas žāvētāja.

Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā. Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm, savukārt veļas žāvētāja gadījumā izskrūvējiet tikai abas ārējās skrūves, jo vidējās atveres nav.

Lai atvieglotu uzstādīšanu, sāciet, noņemot slēpto palīgu no priekšpuses, un tad, kolīdz stiprinājuma elements ir nostiprināts, atkal slēpto palīgu piestipriniet.

Slēptais palīgs jāpieskrūvē pie ierīces stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu.

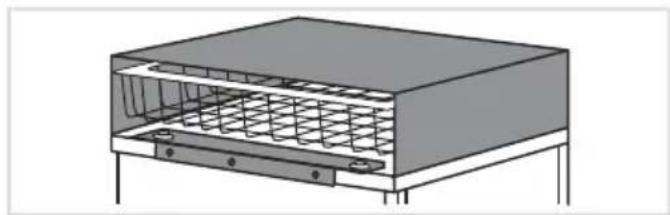

4 Slēptā palīga galīgā uzstādīšana uz veļas mazgājamās mašīnas vai veļas žāvētāja no aizmugures. Ja augšējie kronšteini ir traucējums, labāka vizuālā izskata nolūkā tos var nonņemt.

INFORMÃCIJA

Pirms stiprinājuma kronšteina pievilkšanas slēptā palīga (hidden helper)malām noteikti jābūt precīzi salāgotām ar veļas mazgājamās mašīnas vai veļas žāvētāja malām.

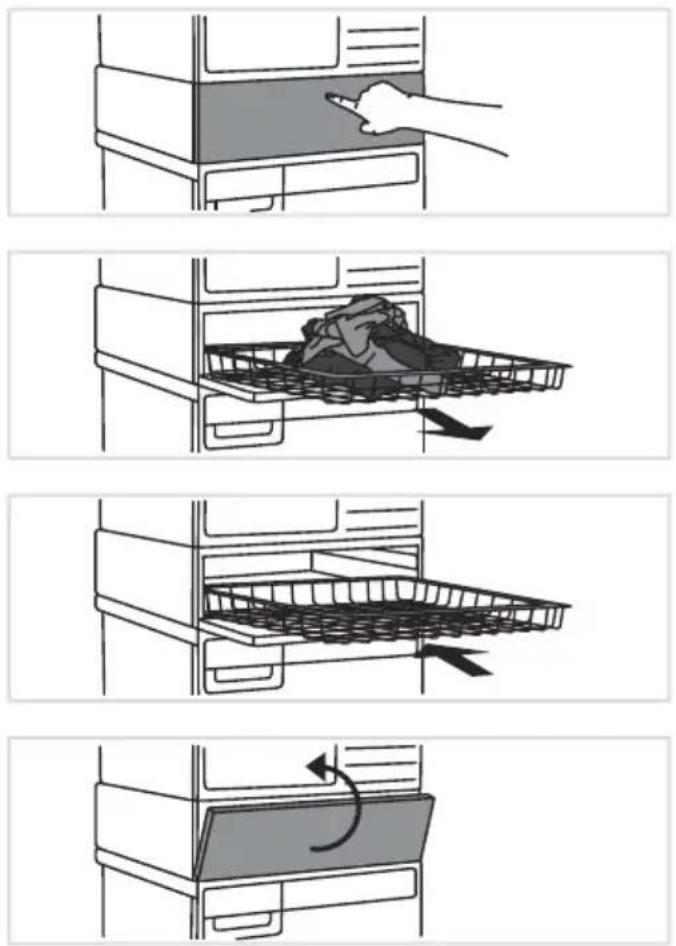

Slēptā palīga lietošana

1 Piespiediet slēptā palīga durvis, lai to atvērtu.

2 Izvelciet grozu pret sevi, velkot līdz galam. Pēc lietošanas iebīdiet grozu atpakal slēptajā palīgā.

3 Pēc lietošanas iebīdiet plauktu atpakal slēptā palīga iekšpusē.
