NAUDOJIMO INSTRUKCIJA HB150G ASKO

Ištraukiamos lentynos (Hidden Helper) montavimas 75

Ištraukiamos lentynos montavimas tarp skalbyklės ir džiovyklės 75

Ištraukiamos lentynos montavimas prie prlojatused....77

78Naudojin

79NL - Waa

Prašome perskaityti šią naudojimo instrukciją ir išsaug ateičiai.

Kad naudodamiesi gaminiu išvengtumėte sužalojimų, laikykit pagrindinių saugos reikalavimų ir įspėjimų, įskaitant šiuos:

• Prieš pirmą kartą naudodami gamini, atidžiai perskaitykite vi instrukcijas ir pasilikite jas ateičiai.
• Naudiojimo instrukcija taip pat yra mūsų interneto svetainėje www.asko.com.
  • Džiovyklė skirta tik buitiniam naudojimui.
• Neremontuokite ir nebandykite keisti jokių gaminio dalių ar aptarnauti, išskyrus atvejus, kai tai aiškiai rekomenduojama naudojimo ir techninės priežiūros instrukcijose arba naudotojo remonto instrukcijose. Be to, nebandykite atlikti jokių remont techninės priežiūros darbų, jei nevisiškai suprantate instrukcija arba jei neturite tokiam remontui reikalingų įgūdžių.
• Su sauga ar darbinėmis savybėmis susijusius gaminiui remo priežiūros darbus turi atlikti kvalifikuoti specialistai.
• Jei gaminys bus naudojamas netinkamai arba taisomas nejų asmens, visa atsakomybė už žalą ar išlaidas tenka naudot
• Negalima leisti vaikams žaisti su gaminiu. Naudojant gaminj vaikų, būtina juos atidžiai stebėti.
• Gaminys neskirtas naudoti asmenims (taip pat ir vaikams), turintiems fizinių ar protinių sutrikimų ar neturintiems patirties žinių. Tokie asmenys turėtų būti supažindinti su saugiu nau žmogaus, atsakingo už jų saugumą.
• Vaikams iki trejų metų neturėtų būti leidžiama prieiti prie nebent jie nuolat prižiūrimi.
• Neleiskite jaunesniems nei treji metai vaikams būti arti prie nebent jie yra nuolat prižiūrimi.

LT - Íspėjimai

Šie simboliai naudojami visoje instrukcijoje ir turi tokias reikšmes:

INFORMACIJA!

Informacija, patarimas arba rekomendacija

JSPÉJIMAS!

Įspėjimas – bendras pavojus

ELEKTROS SMÜGIS!

Įspėjimas – elektros smūgio pavojus

Originali instrukcija

PRAŠOME PASIDĖTI ŠIA INSTRUKCIJA ATEIČIAI!

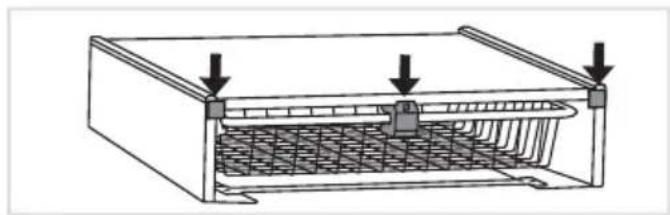

Prieš pirmą naudojimą būtina pašalinti visus transportavimo apsaugos elementus. Transportavimo elementai skirti apsaugoti paslėptą lentyną (hidden helper) transportavimo metu ir turi būti nuimti prieš pradedant naudk

INFORMACIJA!

Didžiausia rekomenduojama paslėpto pagalbininko apkrova yra 10 kg, todėl jo neperspauskite, kad būtų užtikrintas saugus naudojimas ir išvengta galimos žalos.

Ištraukiamos lentynos (Hidden Helper) montavima

Ištraukiamos lentynos montavimas tarp skalbyklės ir džiovyklės

Ištraukiama lentyna(hidden helper) gali būti naudojama tik su „Asko“ gamintojo skalbykle ir džiovykle.

1 Atsukite tris varžtus skalbyklės galinėje dalyje.

2 Sumontuokite ištraukiamą lentyną ant skalbyklės.

Tvirtinimo laikiklis yra pritvirtintas ištraukiamos lentynos viduje ir transportavimo metu buvo laikinai pritvirtintas priešinga kryptimi.

Prieš montuodami jj atsukite ir pritvirtinkite patogiau montuoti, pirmiausia ištraukite krepšj

skalbyklės galinėje dalyje su trimis varžtais. Ka (ištraukiamą lentyną) iš priekio (žr. 4 punktą).

Ištraukiama lentyna turi būti prisukta prie skalbyklės kairėje ir dešinėje tvirtinimo laikiklio pusėse.

Naudokite pridėtą raktą dviem varžtams priveržti.

3 Varžtu ir laikikliu montavimas skirtingu modeliu skalbiniu džiovyklése.

Prieš montuodami džiovyklę, vadovaukitės toliau pateiktomis instrukcijomis, kad tinkamai įtaisy varžtus ir laikiklius ištraukiamos lentynos galinėje dalyje. Pasirinkite atitinkamas instrukcijas pa prietaiso modelį, nurodytą džiovyklės durelių vidinėje pusėje esančioje vardinėje plokštelėje. 1 laikiklių galutinės padėtys yra parodytos.

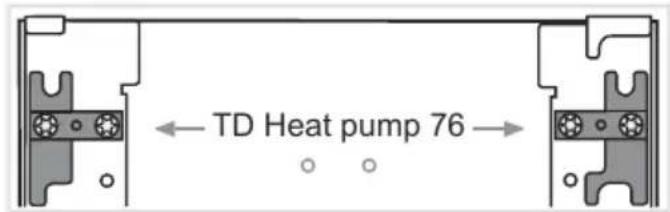

Džiovyklė su šilumos siurbliu TD 76

Šio modelio varžtai ir laikikliai jau yra pritvirti ir paruošti montavimui.

Džiovyklė su šilumos siurbliu TD 86

Varžtus ir laikiklius reikia iš anksto išimti iš ištraukiamos lentynos.

Ištraukiamos lentynos (Hidden Helper) montavimas

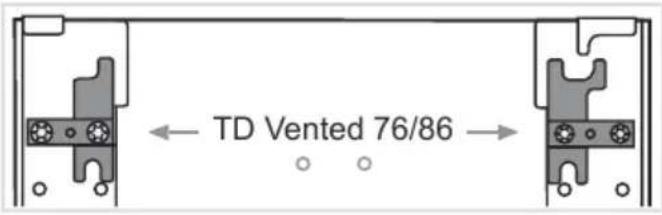

Džiovyklė siu išmetimu TD 76/86

Laikiklius reikia pasukti 180 laipsnių kampu.

Pirmiausia juos atsukite, pasukite ir vėl prisukite

4 Priekinių kojelių tvirtinimo įrengimas

Atidarykite priekinį dangtį, atsukite visus varžtus viršutinėje vidinėje pusėje ir nuimkite priekinių kojelių tvirtinimą.

5 Prieš dėdami džiovyklę ant ištraukiamos lentynos, ranka atsukite kojeles vienu apsisukimu (nenaudokite veržliarakčio).

6 Pakelkite džiovyklę, atsargiai uždėkite ant ištraukiamos lentynos ir stumkite ją atgal, kol jsistatys į tam skirtus laikiklius.

Ištraukiamos lentynos kraštai turi būti sulyginti su džiovyklės priekine dalimi.

6.1 Sumontavę džiovyklę, vėl pritvirtinkite priekinę atramą. Tvirtai prispauskite atramą prie džiovyklės ir iš apačios prisukite varžtais.

Tuomet jdėkite krepšį atgal.

7 Galutinis ištraukiamos lentynos montavimas tarp skalbyklės ir džiovyklės iš galinės pusės

Ištraukiamos lentynos (Hidden Helper) montavima

Ištraukiamos lentynos montavimas prie prietaiso

Ištraukiama lentyna(hidden helper) gali būti naudojama tik su „Asko“ gamintojo skalbykle ir džiovykle.

1 Prietaiso galinėje dalyje atsukite tris varžtu:

2 Prijunkite ištraukiamą lentyną prie prietaiso. Ji gali būti montuojama tiek prie skalbyklės, prie džiovyklės.

Laikiklis yra pridėtas ištraukiamos lentynos viduje ir transportuojant buvo pritvirtintas atvirkščia montuojant jį reikia atsukti ir su trimis varžtais prisukti prie skalbyklės galinės dalies. Jei prie džiovyklės, prisukite tik du išorinius varžtus, nes vidurinė anga nenumatyta. Kad būtų patogiau, pirmiausia ištraukite lentyną iš priekio, o ją vėl įdėkite jau pritvirtinus

Ištraukiama lentyna turi būti prisukta kairėje ir dešinėje laikiklio pusėse. Naudokite pridėtą raktą dviem varžtams priveržti.

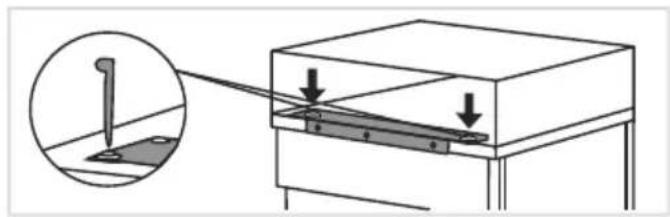

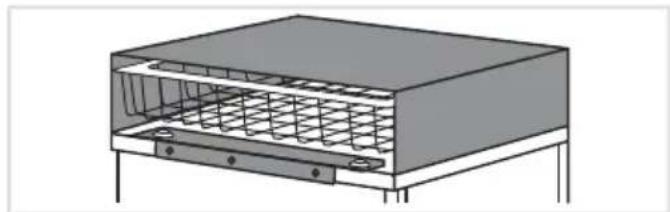

4 Galutinis ištraukiamos lentynos montavimas prie skalbyklės arba džiovyklės iš galinės pusė Jeigu viršutiniai laikikliai trukdo ar gadina išvaizdą, juos galima nuimti.

INFORMACIJA!

Prieš priverždami laikiklj, patikrinkite, ar ištraukiamos lentynos(hidden helper) kraštai tiksliai s su skalbyklės arba džiovyklės kraštais.

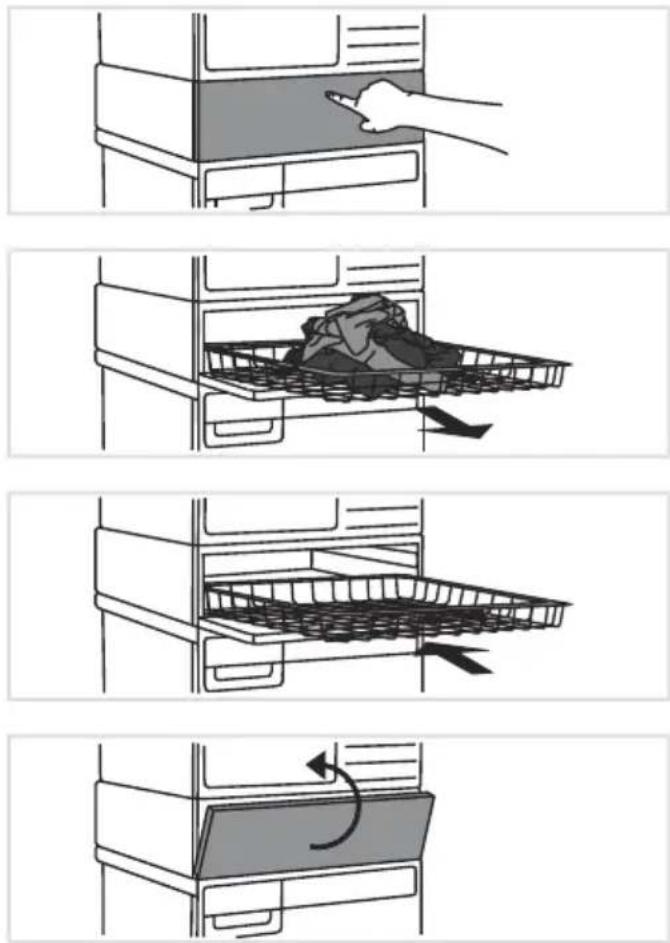

Naudojimasis ištraukiama lentyna

1 Paspauskite ištraukiamos lentynos dureles, kad jos atsidarytu.

2 Ištraukite krepšj link savęs tiek, kiek jmanoma. Panaudoję krepšj, įstumkite jį atgal lentyną.

3 Panaudoję, įstumkite lentyną atgal i vidų.
