РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HB150G ASKO

RU - Указания по технике

безопасности .....106

Установка аксессуара (Hidden Helper) 109

Установка аксессуара между стиральной и сушильной машиной ....109..

111Установка аксессуара на машину .....140安装隐藏

112Использование аксессуара 140在洗衣机

113SK - Upozornenia 142在机器上

Ознакомьтесь с инструкцией по эксплуатации и раняйте ее в надежном месте!

Во избежание риска получения травм при использован изделия соблюдайте основные меры безопасности и предостережения, а именно:

• Перед использованием изделия прочитайте инструкцию и сохраните ее для дальнейшего использования.
- Инструкцию по эксплуатации вы также можете найти на сайте www.asko.com.
- Изделиепредназначено для использования только в домаш- хозяйстве.
- Не пытайтесь самостоятельно ремонтировать, производить замену деталей и обслуживание изделия, если это отде не рекомендовано в инструкции по эксплуатации и обслуживанию или в инструкции по самостоятельному ремонту. Кроме того, вы должны полностью понимать указанных инструкций и иметь навыки выполнения подобных работ.
- Ремонт и обслуживание, связанные с безопасностью и производительностью, может выполнять только квалифицированный специалист.
- Расходы по устранению неисправностей, возникших в результате неправильного использования прибора, а также сервисного обслуживания прибора неавторизованными лицами, потребитель оплачивает самостоятельно.
- Не позволяйте детям играть с изделием, а также на или в нем. Если при использовании изделия поблизости находятся дети, постоянно следите за ними.
- Данное изделие не предназначено для использования де- людьми с ограниченными физическими или психическими способностями и людьми с недостаточным опытом или знаниями без посторонней помощи или без присмотра ю ответственного за их безопасность.

RU – Указания по технике безопасно

• Дети младше трех лет не должны находиться вблизи устройства или должны быть под постоянным присмотром
- Не устанавливайте и не храните изделие в зоне воздё погодных факторов.

RU – Указания по технике безопасности

В инструкции используются символы, которые обозначают следующее:

ИНФОРМАЦИЯ!

Информация, совет, подсказка или рекомендация

ПРЕДОСТЕРЕЖЕНИЕ!

Предупреждение об опасности

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Предупреждение об опасности поражения электрическим током

Оригинальная инструкция

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ!

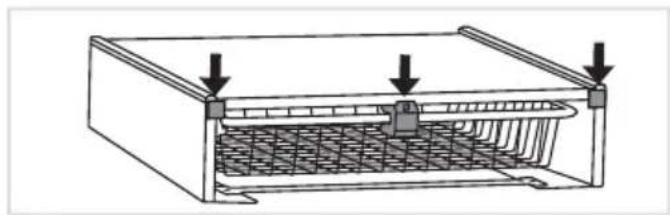

Перед первым использованием удалите всю транспортную защиту. Транспортировочные элементы служат для защиты аксессуара (hidden helper) во время транспортировки, поэтому их необходимоснять перед началом использования.

ИНФОРМАЦИЯ!

Максимальная рекомендуемая нагрузка выдвижной полки составляет 10 кг, поэтому к перегружайте его, чтобы обеспечить безопасное использование и предотвратить возможны повреждения.

Установка аксессуара (Hidden Helper)

Установка аксессуара между стиральной и сушильной маш

Используйте аксессуар (hidden helper) только совместно со стиральными и сушильными машинами производства Asko.

1 Открутитевсе три винта на задней стенк стиральной машины.

2 Установите аксессуар на стиральную машину.

Противоопрокидывающее устройство входит в комплект аксессуара и временно закреплено в обратном направлении на время транспортировки.

Перед установкой открытите его и прикрутите тремя винтами на заднюю стенку стир. машины. Чтобы упростить установку противоопрокидывающего устройства, сначала сними корзину (аксессуар) с передней стороны (см. также пункт 4).

Аксессуар необходимо прикрутить к стиральной машине с левой и правой стороны противоопрокидывающего устройства.

Прилагаемым ключом закрутите оба винта.

3 Установка винтов и крепежных элементов для различных моделей сушильных маши

Перед установкой сушильной машины следуйтеприведенным ниже инструкциямдля правильу установки винтов и крепежных элементов на задней стороне аксессуара. Выберите тип установки в зависимости от модели машины, которая указана на заводской табличке внутренней стороне дверцы сушильной машины. Показаны окончательные положения вин и крепежных элементов.

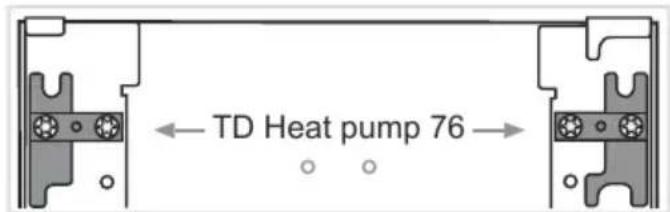

Сушильная машина с тепловым насосом TD 76

Винты и крепежные элементы уже предварительно установлены и готовы для правильной установки.

Установка аксессуара (Hidden Helper)

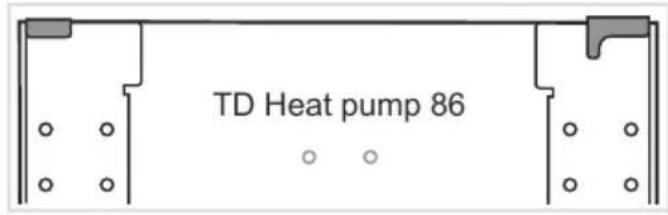

Сушильная машина с тепловым насосом TD 86

Винты и крепежные элементы необходимо предварительно снять с аксессуара.

Сушильная машина вентиляционного типа TD 76/86

Крепежные элементы необходимо повернуть на 180°. Сначала открытите их, поверните и снова прикрутите.

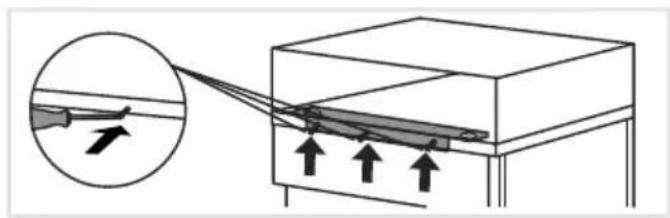

4 Установкапереднего защитногоэлемента Откройте переднюю крышку и изнутри с верхней стороны открытите все винты и снимите защитный элемент.

5 Перед тем как поставить сушильную машину на аксессуар, вручную отверните ножки на один оборот (не используйте ключ).

6 Поднимите сушильную машину, аккуратно установите ее на корпус аксессуара и задвиньте назад, пока она не зафиксируется в предусмотренных местах.

Аксессуар должен быть выровнен по переднему краю сушильной машины.

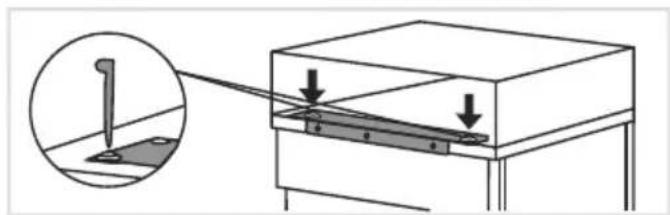

6.1 После установки сушильной машины установите передний защитный элемент. Плотно прижмите защитный элемент к сушильной машине и прикрутите его винтами снизу.

Вставьте корзину.

7 Вид сзади после установки аксессуара между стиральной и сушильной машиной.

Установка аксессуара (Hidden Helper)

Установка аксессуара на машину

Используйте аксессуар (hidden helper) только совместно со стиральными и сушильными машинами производства Asko.

1 Открутитевсе три винта на задней стенк машины.

2 Установите аксессуар на машину.

Аксессуар можно установить на стиральную или сушильную машину.

Противоопрокидывающее устройство входит в обратном положении. Перед установкой стенку стиральной машины, на сушильной как среднее отверстие не предусмотрено.

Чтобы упростить установку, сначала снимите аксессуар с передней стороны и снова ю его после закрепления противоопрокидывающего устройства.

Аксессуар необходимо прикрутить к машине с левой и правой стороны противоопрокидывающего устройства. Прилагаемым ключом закрутите оба винта.

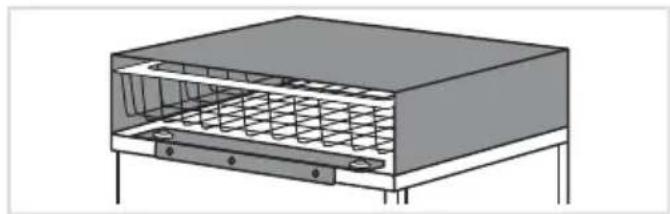

4 Вид сзади после установки аксессуара на стиральную или сушильную машину. Если верхние крепежные элементы мешают, их можно снять для улучшения внешнего вида.

ИНФОРМАЦИЯ!

Перед тем как прикрутить противоопрокидывающееустройство, выровняйте края аксессуар (hidden helper) с краями стиральной или сушильной машины.

Использование аксессуара

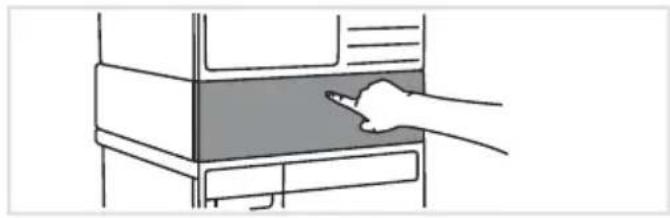

1 Нажмите на дверцу, чтобы она открылась.

2 Потяните корзину на себя и полностью выдвиньте ее. После использования задвиньте корзину обратно.

3 После использования задвиньте полку обратно.
