BEDIENUNGSANLEITUNG HPS532S ASKO

Installationsanleitung

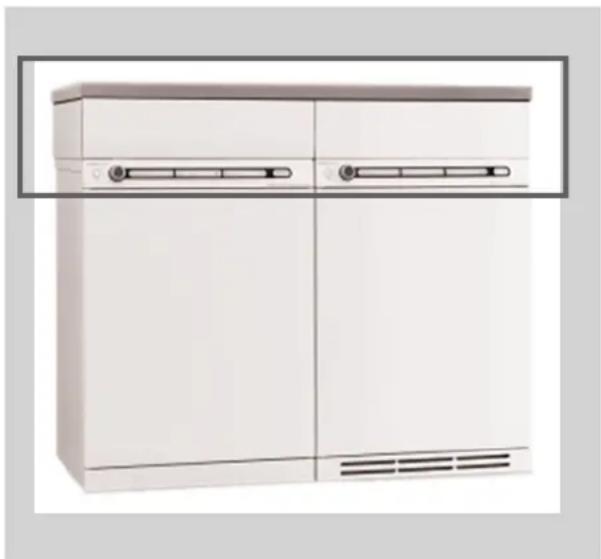

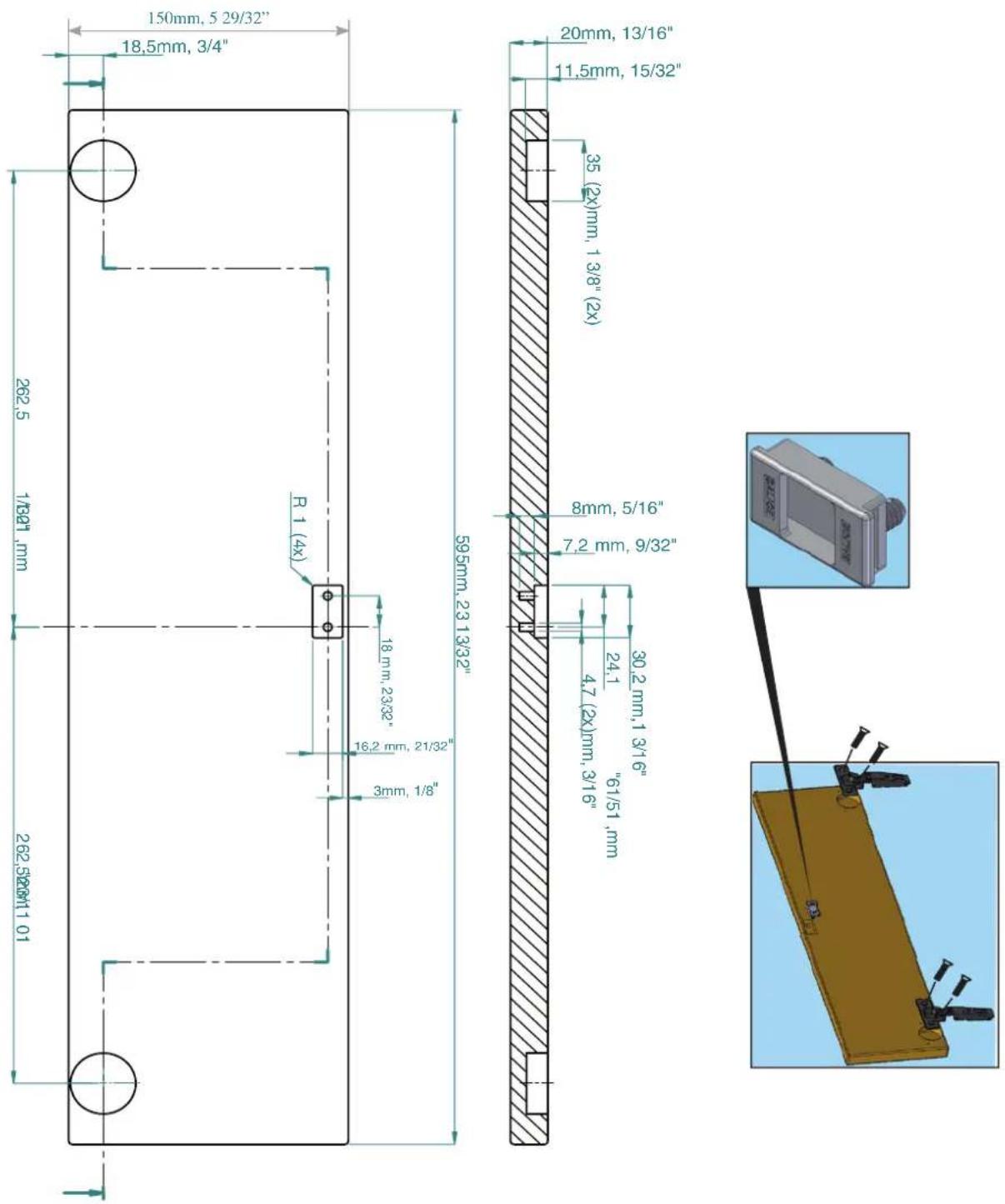

Montage- und Fräsanleitung für integrierte Tür.

150mm, 5 29/32" 18,5mm, 3/4" 262,5 1/3@1",mm 262,5@11.01 R 1 (4x) 18 mm, 23/32" 16,2 mm, 21/32" 3mm, 1/8" 595mm, 23 13/32" 20mm, 13/16" 11,5mm, 15/32" 35 (2x)mm, 1 3/8" (2x) 8mm, 5/16" 7,2 mm, 9/32" 30,2 mm, 1 3/16" 24,1 4,7 (2x)mm, 3/16" "61/51",mm

Wenn Sie Hidden Helper® wie in der Abbildung gezeigt montiert haben, müssen Sie einen Kippschutz an Waschmaschine und Wäschetrockner montieren.

Diesen erhalten Sie bei Ihrem Lieferanten, Art.-Nr.8082293

Das Paket enthält:

I Papierschablone
6 Schrauben
6 Dübel
2 Kippschutzvorrichtungen

• Reparatur- und Wartungsarbeiten, die die Sicherheit und Funktion beeinfl ussen, dürfen nur von einem ausgebildeten Fachmann durchgeführt werden.
• Beschädigte Netzkabel dürfen nur von einem ausgebildeten Fachmann ersetzt werden.
• Dieses Produkt darf nicht von Personen (inklusive Kinder) mit physischen, sensorischen oder mentalen Funktionsbehinderungen oder von Personen ohne Erfahrungen und Kenntnisse in der Bedienung verwendet werden, wenn sie nicht vorher von einer verantwortlichen Person oder dem Erziehungsberechtigten in der Anwendung des Produkts unterrichtet wurden.
• Darauf achten, dass Kinder nicht mit diesem Produkt spielen.

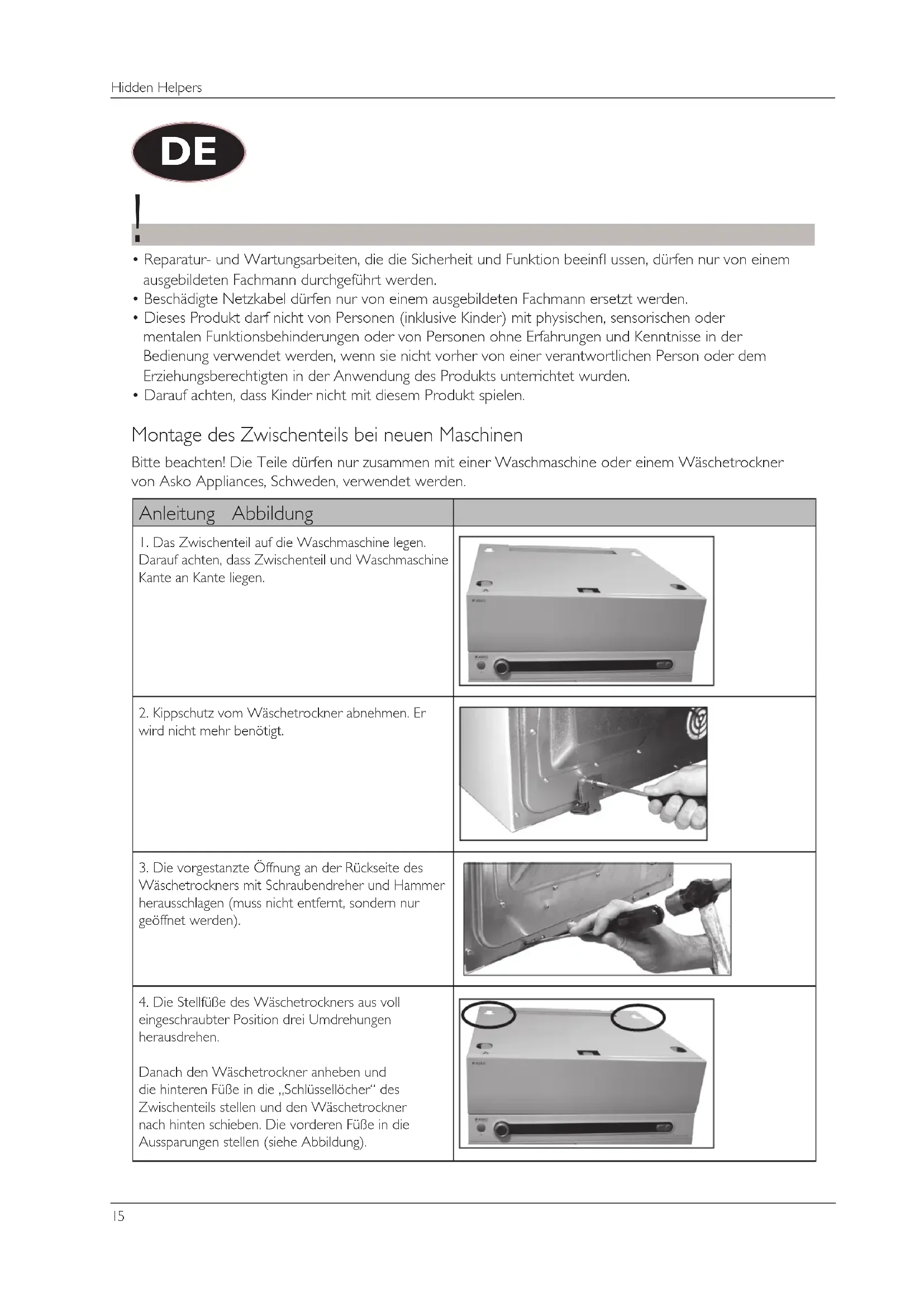

Montage des Zwischenteils bei neuen Maschinen

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Das Zwischenteil auf die Waschmaschine legen. Darauf achten, dass Zwischenteil und Waschmaschine Kante an Kante liegen.

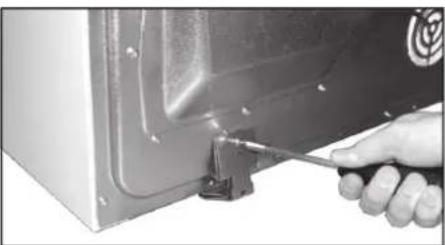

2. Kippschutz vom Wäschetrockner abnehmen. Er wird nicht mehr benötigt.

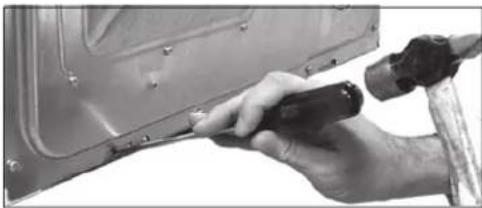

3. Die vorgestanzte Öffnung an der Rückseite des Wäschetrockners mit Schraubendreher und Hammer herausschlagen (muss nicht entfernt, sondern nur geöffnet werden).

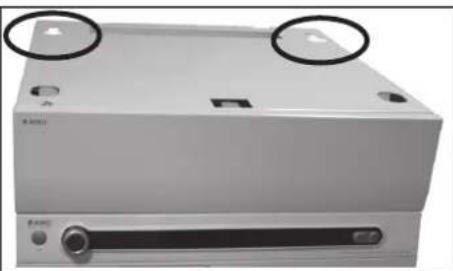

4. Die Stellfüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen.Danach den Wäschetrockner anheben und die hinteren Füße in die „Schlüssellöcher" des Zwischenteils stellen und den Wäschetrockner nach hinten schieben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).
5. Die beiden äußeren Schrauben an der Rückseite der Waschmaschine lösen, um den Kippschutz montieren zu können.

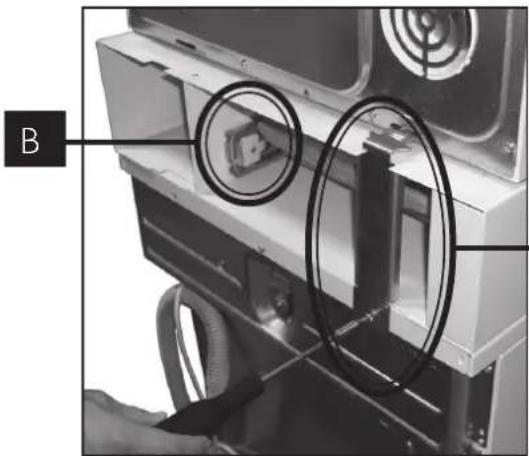

6. A Montage bei Wasch-Trockensäule. Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).	-A
6. B Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine (am Wäschetrockner) befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten!Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschetrockner liegt, bevor der Kippschutz festgeschraubt wird.

Montage bei vorhandener Wasch-Trockensäule

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden..

Anleitung Abbildung
1. Den nicht mehr benötigten Kippschutz entfernen. Den Wäschetrockner herunterheben.
2. Das Zwischenteil auf die Waschmaschine legen. Darauf achten, dass Zwischenteil und Waschmaschine Kante an Kante liegen.
3. Die Stellfüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen.Danach den Wäschetrockner anheben und die hinteren Füße in die „Schlüssellöcher" des Zwischenteils stellen und den Wäschetrockner nach hinten schieben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).

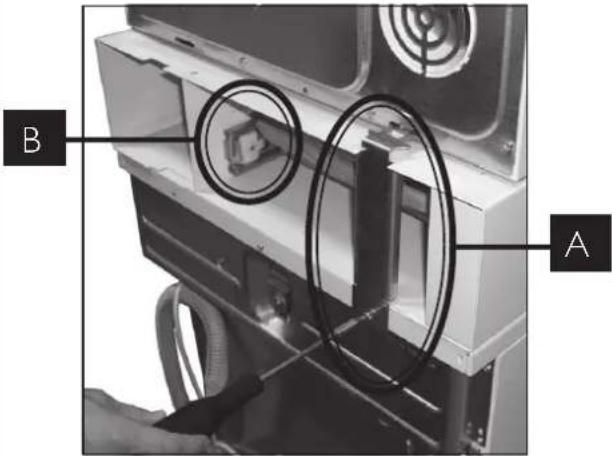

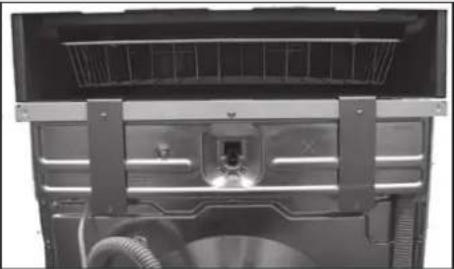

4. A Wasch-Trockensäule Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
4. B Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten!Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschetrockner liegt, bevor der Kippschutz festgeschraubt wird.

Justierung des Bügelbretts

Anleitung Abbildung
1. Auf die Klappe drücken, um diese zu öffnen.

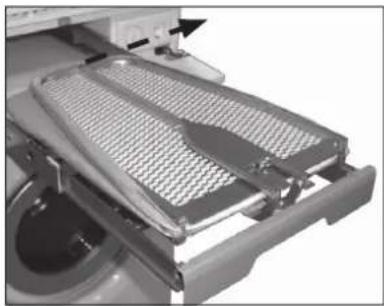

2. Am Handgriff bis zum Anschlag herausziehen und das Bügelbrett aufklappen.
3. Für die Stabilität ist es wichtig, dass die hintere Kante des Bügelbretts in verriegelter Position am Wäschetrockner anliegt.

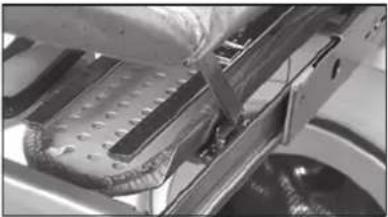

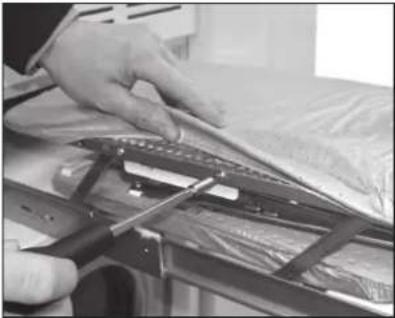

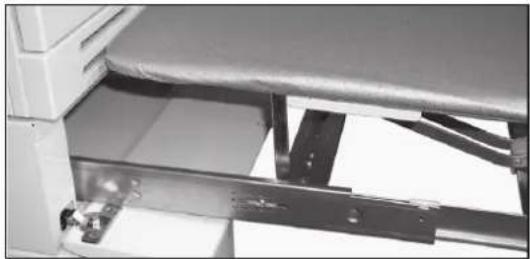

4. Bei Bedarf justieren: Die beiden Kunststoffsperren mit einem Schraubendreher vorsichtig nach außen biegen (eine auf jeder Seite) und das Bügelbrett herausziehen.

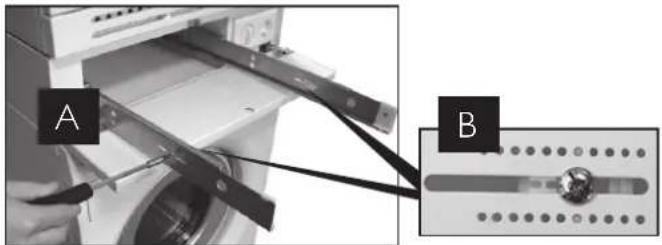

5. Die Auszuglänge justieren. Hierzu die beiden Schrauben an den Anschlägen lösen (eine auf jeder Seite), A.Kontrollieren, dass die Kunststoffzapfen verriegelt sind, B.Bügelbrett wieder einsetzen.Für das Bügelbrett sind auch Armbügler als Zubehör erhältlich.

Montage des Armbüglers, Art.-Nr. 80 807 10 (Zubehör)

Anleitung Abbildung
1. Die mitgelieferte Befestigung mit den beiden Schrauben auf der rechten oder linken Seite des Bügelbretts montieren.
2. Die beiden Stangen des Armbüglers herausklappen und in die Befestigung einführen.
3. Lösen des Armbüglers:• Nach oben drücken und herausziehen.• Den Armbügler unter dem normalen Bügelbrett aufbewahren, wenn er nicht verwendet wird.
