MANUAL DE USUARIO HPS532S ASKO

Instrucciones de operación

Mode d'emploi

Instrucciones de instalación y abocardado de la puerta integrada

Instrucciones del juego de instalación de la máquina en la pared

Para instalar Hidden Helper® como se muestra en la imagen, deberá utilizar protectores de inclinación en la lavadora y secadora. Puede pedírselos al distribuidor local. N° Art. 8082293

En el juego encontrará:

I plantilla de papel
6 tomillos
6 tomillos
2 protectores de inclinación

• Las reparaciones y tareas de mantenimiento relacionadas con la seguridad o el desempeño deben ser realizadas por un especialista autorizado.
• Sólo un profesional califi cado debe sustituir los cables dañados.
• No permita que use la máquina ninguna persona de cualquier edad con discapacidad física, sensorial o mental, o falta de experiencia o conocimientos, a menos que lo haga bajo la supervisión o por instrucciones específi cas de un responsable de su seguridad.
  • Vigile que los niños no jueguen con la máquina.

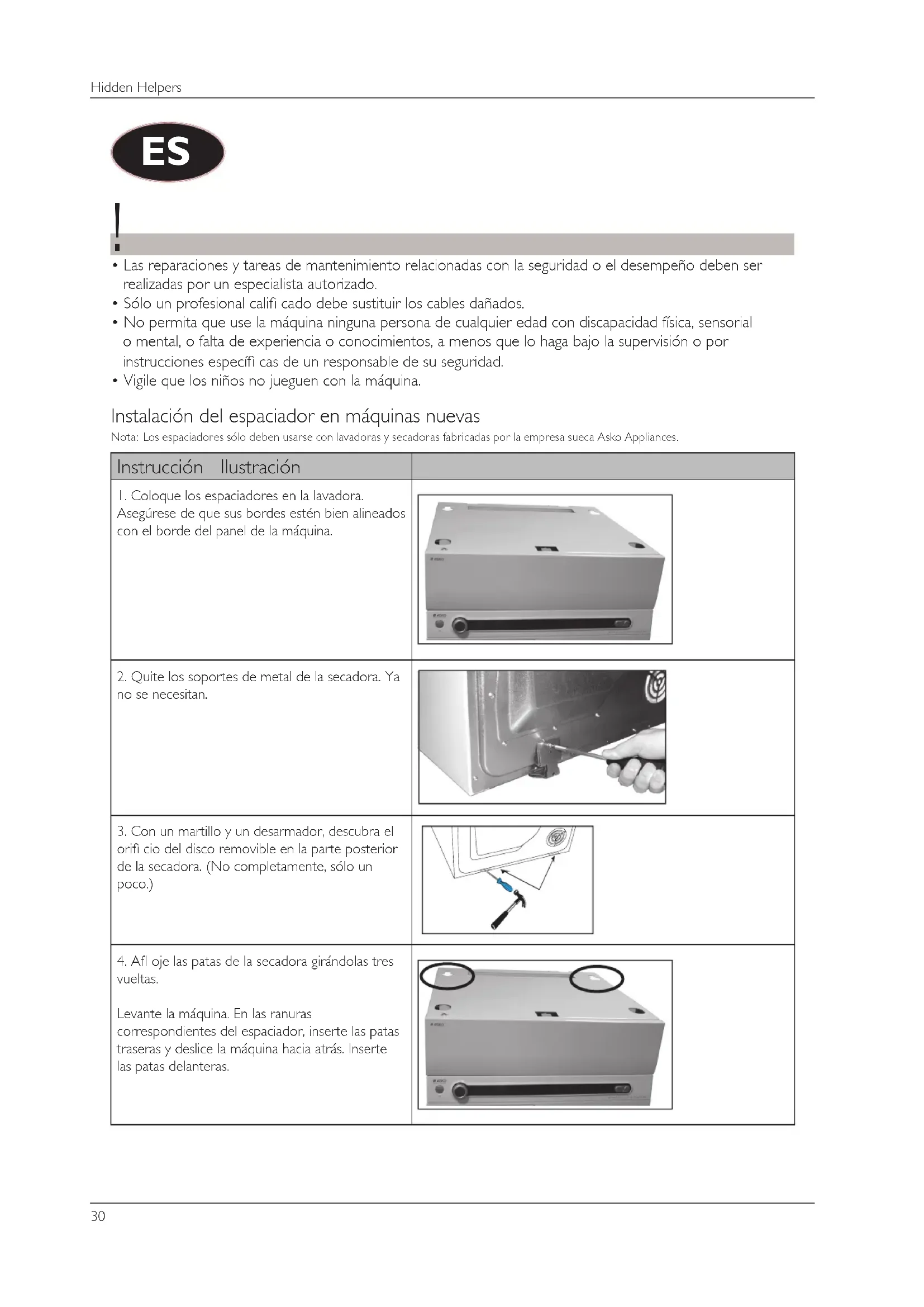

Instalación del espaciador en máquinas nuevas

Nota: Los espaciadores sólo deben usarse con lavadoras y secadoras fabricadas por la empresa sueca Asko Appliances.

Instrucción Ilustración
1. Coloque los espaciadores en la lavadora.Asegúrese de que sus bordes estén bien alineados con el borde del panel de la máquina.
2. Quite los soportes de metal de la secadora. Ya no se necesitan.
3. Con un martillo y un desarmador, descubra el orifi cio del disco removable en la parte posterior de la secadora. (No completamente, sólo un poco.)

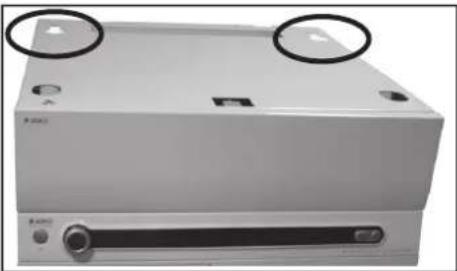

4. Afl oje las patas de la secadora girándolas tres vueltas.Levante la máquina. En las ranuras correspondientes del espaciador, inserte las patas traseras y deslice la máquina hacia atrás. Inserte las patas delanteras.
5. Para colocar los soportes de metal, primero quite los dos tornillos exteriores de la parte posterior de la lavadora.

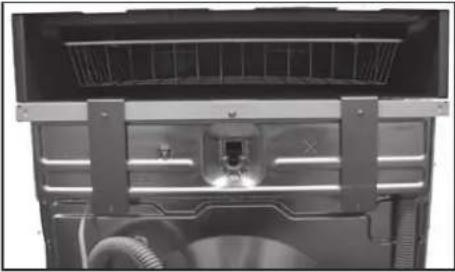

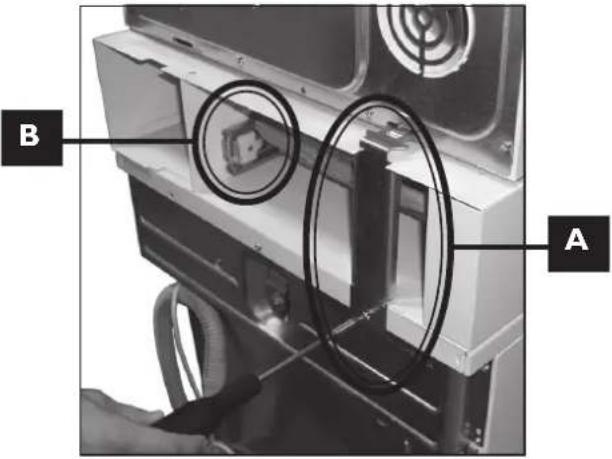

6. A Instalación apilada. Monte el dispositivo antivuelco suministrado en la lavadora y la secadora. Empuje el dispositivo antivuelco contra la secadora hasta que enganche en su sitio. Fije la parte inferior con los tornillos previamente retirados de la lavadora (A).Si coloca las máquinas contra la pared, pase el cable de la secadora por la abertura de la sección central (B).
6. B Instalación en lavadora o secadora. Monte los dispositivos antivuelco suministrados como se muestra. Fijelos con los tornillos previamente retirados de la lavadora (A).
Nota:Antes de atornillar los soportes de metal, asegúrese de que los bordes de los espaciadores estén bien alineados con los de la lavadora y la secadora.

Instalación del espaciador en máquinas apiladas

Nota: Los espaciadores sólo deben usarse con lavadoras y secadoras fabricadas por la empresa sueca Asko Appliances.

Instrucción Ilustración
1. Quite los soportes de metal, ya no se necesitan. Baje la secadora.
2. Coloque los espaciadores.Asegúrese de que sus bordes estén bien alineados con el borde del panel de la máquina.
3. Afloje las patas de la secadora girándolas tres vueltas.Levante la máquina. En las ranuras correspondientes del espaciador, inserte las patas traseras y deslice la secadora hacia atrás. Inserte las patas delanteras.

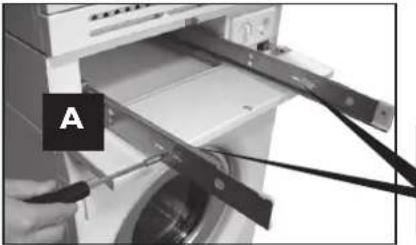

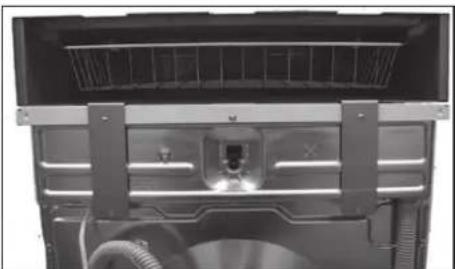

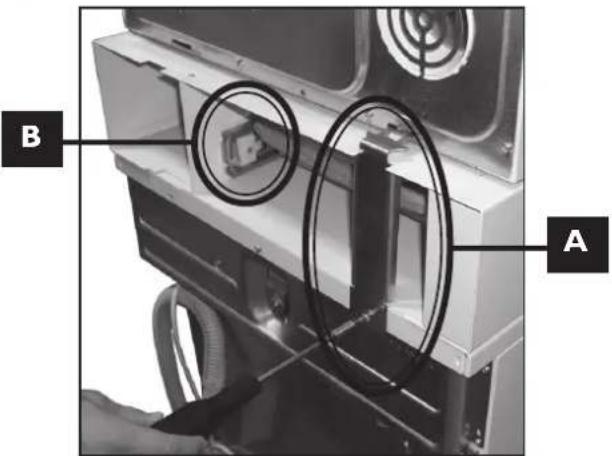

4. A Instalación apilada.Coloque los soportes de metal en la lavadora y la secadora. Empújelos con fuerza contra la secadora en la parte superior.Asegúrelos en la parte inferior con los dos tornillos que quitó de la lavadora (A).Si está instalando las máquinas directamente contra la pared, el cable de la secadora debe pasar por la ranura del espaciador (B).
4. B Instalación en lavadora o secadora.Monte los dispositivos antivuelco suministrados como se muestra. Fijelos con los tornillos previamente retirados de la lavadora (A).
Nota:Antes de atomillar los soportes de metal, asegúrese de que los bordes de los espaciadores estén bien alineados con los de la lavadora y la secadora.

Ajuste de la tabla de planchar

Instrucción Ilustración
1. Presione la puerta para que se abra.

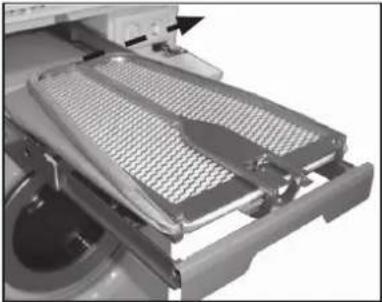

2. Tire de la manija para abrirla completamente.Pliegue la tabla de planchar.
3. Para fijarla en su lugar, es importante queoprima con fuerza el borde posterior contra lasecadora cuando se encuentre en la posición debloqueo.

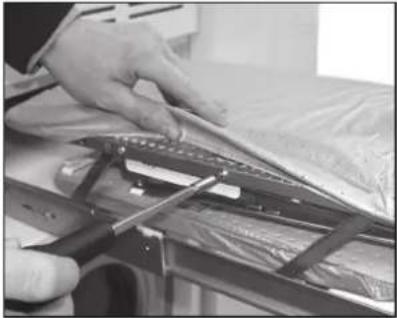

4. Puede ajustar la tabla si es necesario.Con un desarmador, doble cuidadosamente losdos seguros de plástico (uno a cada lado). Jale latabla de planchar.

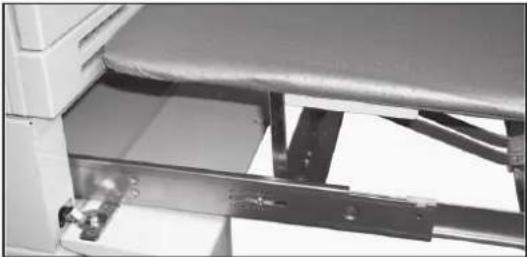

5. Ajuste la longitud de extensión dando vueltaa los tornillos de los dos topes A (uno encada lado). Verifique que los dos pasadores deplástico estén bloqueados (B).Coloque en su lugar la tabla de planchar.Un accesorio de la tabla es un brazo paramangas.

Instalación del brazo para mangas (accesorio)

Instrucción Ilustración
1. Ya sea en el lado derecho o el izquierdo de la tabla de planchar, con los dos tornillos instale el soporte incluido .

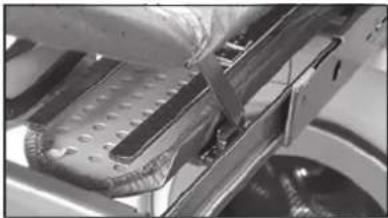

2. Despliegue la barras del brazo para mangas e insértelas en el soporte.
3. Si desea quitar este brazo:• Empújelo hacia arriba y sáquelo.• Guárdelo debajo de la tabla de planchar.
