BRUKSANVISNING HS60W ASKO

tvättmaskin och torktumlare 127

Montera en Hidden Helper på produkten .....129

Användning av en hidden helper .... 130

131YKP -

1 Skru ut alle de tre skruene på baksiden av vaskemaskinen.

Läs bruksanvisningen och spara den för framtida referens.

För att minska risken för personskador vid användning av produkten ska grundläggande säkerhetsinstruktioner och varningar följas, inklusive följande:

• Innan du använder produkten för första gången ska du läsa alla instruktioner och spara dem för framtida bruk.
• Bruksanvisning finns på vår webbplats på www.asko.com.
• Produkten är endast avsedd för hushållsbruk.
• Reparera inte eller försök att ersätta någon del av produkten eller serva den på något annat sätt, om det inte uttryckligen rekommenderas i bruksanvisningen eller i instruktionerna för användarreparationer. Försök inte heller utföra några reparationer eller underhåll om du inte förstår instruktionerna helt, eller om du saknar kompetens för sådana reparationer.
• All produktreparation och underhåll som hänför sig till säkerhet eller prestanda bör utföras av utbildade experter.
• Vid felaktig användning av apparaten, eller om service utförs av obehörig person, ansvarar användaren för eventuella kostnader för skador.
• Låt inte barn leka med produkten eller på produkten. Ha noga uppsikt över barnen när du använder produkten i närheten av dem.
• Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap. Sådana personer ska instrueras om säker användning av produkten av den person som ansvarar för deras säkerhet.
• Låt inte barn under tre år komma i närheten av produkten utan ständig uppsikt.
• Installera eller förvara inte produkten på platser där den kan utsättas för väder och vind.

SV - Varningar

Följande symboler används i hela bruksanvisningen och har följande betydelser:

INFORMATION!

Information, råd, tips eller rekommendation

WARNING!

Varning –allmän fara

ELSTÖT!

Varning –risk för elstöt

Originalbruksanvisning

SPARA BRUKSANVISNINGEN FÖR FRAMTIDA REFERENS!

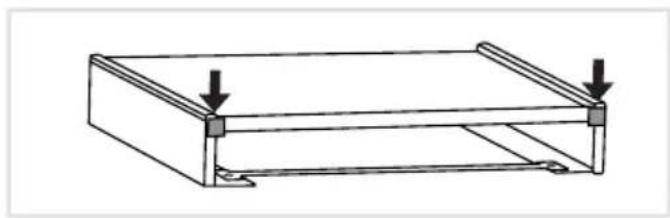

Innan första användningen måste allt transportskydd avlägsnas. Transportelementen är avsedda att skydda Hidden Helper (hidden helper) under transport och måste avlägsnas innan produkten tas i bruk.

INFORMATION!

Den maximala rekommenderade belastningen för det utdragbara hyllplanet är 10 kg, så överbelasta det inte för att säkerställa säker användning och förhindra eventuella skador.

Installera en hidden helper mellan tvättmaskin och torktumlare

Hidden Helper får endast användas tillsammans med en tvättmaskin och en torktumlare av tillverkaren Asko.

2 Montera Hidden Helper på tvättmaskinen.

Först måste du ta bort hyllan. Dra ut lådan helt, lyft den lite och dra den sedan ur skenorna.

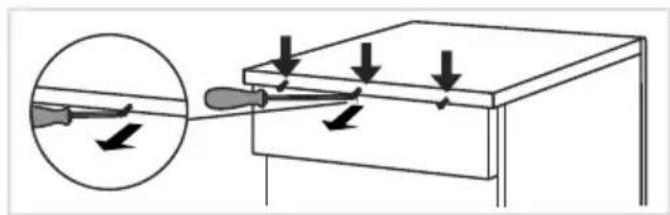

Skruva sedan loss tippskyddet och fäst det på baksidan av tvättmaskinen med tre skruvar. Fästkonsolen levereras inuti med Hidden Helper-lådan och har under transporten tillfälligt fästs i motsatt riktning.

Hidden Helper-lådan måste skruvas fast på tvättmaskinen på vänster och höger sida av fästkonsolen.

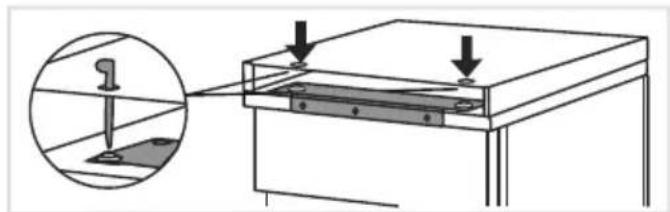

För att underlätta åtdragningen kan du använda de förberedda öppningarna på den övre delen av Hidden Helper. Använd den medföljande hylsnyckeln.

3 Montering av skruvar och fästen på olika torktumlarmodeller.

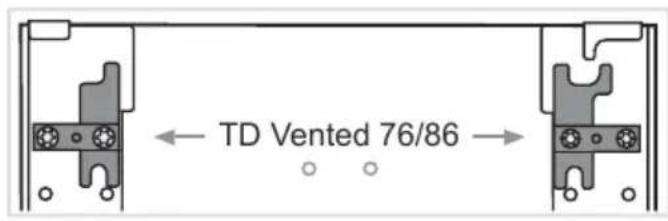

Innan du installerar torktumlaren ska du följa anvisningarna nedan för korrekt montering av skruvarna och fästena på sockellådans baksida. Välj anvisningar för den produktmodell som anges på typskylten på insidan av torktumlarens lucka. Skruvarnas och fästenas slutlägen visas.

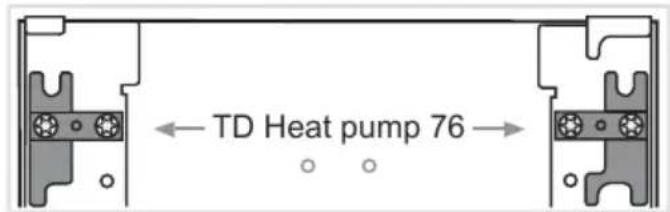

Torktumlare med värmepump TD 76 Skruvarna och fästena är förinstallerade och redo för korrekt installation.

Torktumlare med värmepump TD 86 Skruvarna och fästena måste först avlägsnas från Hidden Helper-lådan.

Installera en Hidden Helper

Fästena måste vridas 180°. Skruva först loss dem, vrid dem och skruva fast dem igen.

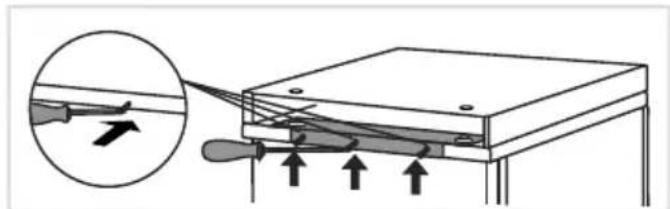

4 Montering av främre fästen för lådans fötter Öppna mittskyddet och skruva loss alla skruvar på insidan upptill och ta bort det främre fästet för fötterna.

5 Innan du placerar torktumlaren på Hidden Helper ska du skruva loss fötterna ett varv för hand (använd inte hylsnyckel).

6 Lyft torktumlaren, placera den försiktigt på sockellådan och skjut tillbaka den tills den läses fast i de förinställda fästena.

Hidden Helper-lådan måste ligga i linje med torktumlarens framsida.

6.1 När torktumlaren är installerad sätter du tillbaka de främre fötterna. Tryck fast fästet för de främre fötterna ordentligt mot torktumlaren och skruva fast underifrån med skruvarna.

Sätt sedan tillbaka lådan.

7 Slutlig installation av Hidden Helper mellan tvättmaskin och torktumlare, bakifrån.

Montera en Hidden Helper på produkten

Hidden Helper får endast användas tillsammans med en tvättmaskin och en torktumlare av tillverkaren Asko.

Hidden Helper kan monteras på en tvättmaskin eller en torktumlare.

Fästkonsolen levereras i din Hidden Helper och har tillfälligt fästs i motsatt riktning. Skruva loss den före installation och skruva fast den på baksidan av tvättmaskinen med tre skruvar. Vid torktumlare skruvar du endast loss de två yttre skruvarna, eftersom det inte finns något mellanliggande hål. För enklare installation börjar du med att ta bort Hidden Helper från framsidan och sätter tillbaka den när fästelementet har satts fast.

Hidden Helper måste skruvas fast på produkten på vänster och höger sida av fästkonsolen.

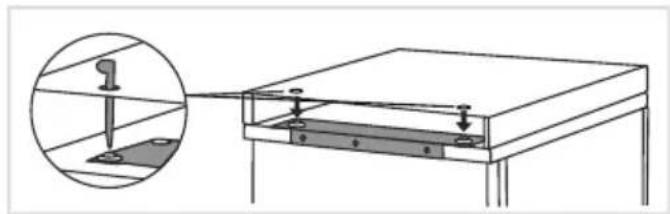

För att underlätta åtdragningen kan du använda de förberedda öppningarna på den övre delen av Hidden Helper. Använd den medföljande hylsnyckeln.

4 Slutlig montering av Hidden Helper-låda på en tvättmaskin eller torktumlare, från baksidan. Om de övre fästena är i vägen kan du ta bort dem för ett snyggare utseende.

INFORMATION!

Innan fästkonsolen dragits åt ska du se till att kanterna på Hidden Helper är i exakt linje med kanterna på tvättmaskinen eller torktumlaren.

Användning av en hidden helper

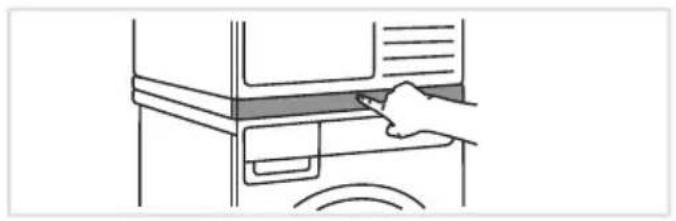

1 Tryck på den utdragbara hyllan för att öppna den.

2 Dra hyllan mot dig.

Du kan lägga din tvätt på hyllan.

Du kan också ställa tvättkorgen på hyllan.

3 Efter användning skjuter du tillbaka hyllan i Hidden Helper.
