BRUGSANVISNING HS60W ASKO

Montering af en hidden helper mellem en vaskemaskine og en tørretumbler .... 18

Montering af en Hidden Helper på apparatet 20

Brug af en hidden helper 21

Læs brugsanvisningen, og gem den til eventuel senere brug.

For at mindske risikoen for personskade ved brug af produktet skal du følge de grundlæggende sikkerhedsinstruktioner og advarsler, herunder følgende:

• Læs hele brugsvejledningen, før produktet tages i brug første gang, og gem den til eventuel senere brug.
• Du kan finde brugsanvisninger på vores hjemmeside www.asko.com.
• Produktet er kun beregnet til brug i private husholdninger.
• Forsøg ikke selv at reparere eller udskifte dele på produktet eller udføre anden service på det, medmindre det udtrykkeligt anbefales i brugs- og vedligeholdelsesvejledningen eller i vejledningen for reparationer, der kan udføres af brugeren. Forsøg heller ikke selv at udføre reparationer eller service, hvis du ikke har forstået brugsanvisningen helt, eller hvis du ikke har de nødvendige færdigheder til at udføre den pågældende reparation.
• Al reparation og vedligehold, der vedrører produktets sikkerhed og ydeevne, skal udføres af en fagmand.
• Brugeren er selv ansvarlig for skader og omkostninger ved forkert brug eller uautoriserede indgreb i apparatet.
• Lad ikke børn lege med produktet eller på produktet. Hold børnene under nøje opsyn, hvis du bruger produktet i nærheden af børn.
• Produktet er ikke beregnet til at blive betjent af personer (herunder børn) med nedsatte fysiske eller mentale evner eller personer med manglende erfaring og viden. Sådanne personer skal vejledes i sikker brug af produktet af en person, som er ansvarlig for deres sikkerhed.
• Lad ikke børn under tre år komme i nærheden af produktet, medmindre de er under opsyn hele tiden.
• Produktet må ikke monteres eller opbevares på steder, hvor det kan udsættes for vejr og vind.

Følgende symboler anvendes i brugsanvisningen og har følgende betydning:

INFORMATION!

Oplysning, vejledning, tip eller anbefaling

ADVARSEL!

Oprindelig anvisning

GEM DENNE BRUGSANVISNING TIL SENERE BRUG!

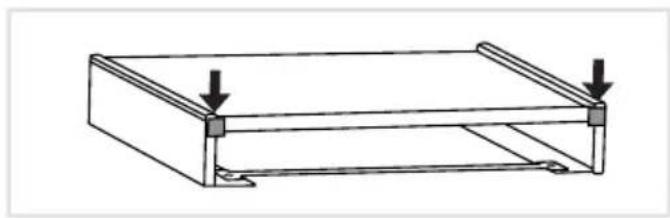

Før første brug skal al transportbeskyttelse fjernes. Transportelementerne er beregnet til at beskytte Hidden Helper under transport og skal fjernes inden idriftsættelse.

INFORMATION!

Den maksimale anbefalede belastning af den udtrækkelige hylde er 10 kg, så overbelast den ikke for at sikre sikker brug og undgå eventuelle skader.

Montering af en Hidden Helper

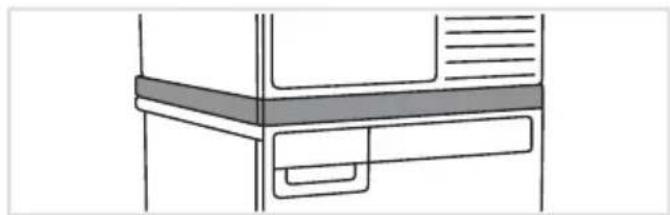

Montering af en hidden helper mellem en vaskemaskine og en tørretumbler

Hidden Helper må kun bruges sammen med en vaskemaskine og en tørretumbler fra fabrikanten Asko.

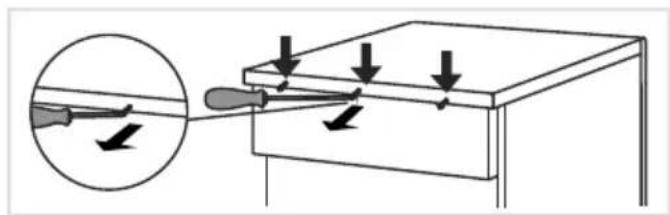

1 Skru alle tre skruer ud på bagsiden af vaskemaskinen.

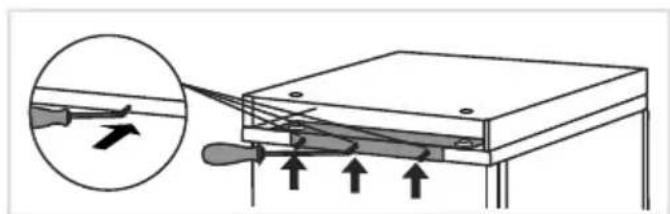

2 Monter Hidden Helper på vaskemaskinen.

Først skal du fjerne hylden. Træk skuffen helt ud, løft den let og træk den derefter ud af skinnerne.

Skru derefter anti-tip-elementet af og fastgør det på bagsiden af vaskemaskinen med tre skruer. Fastgørelsesbeslaget leveres i Hidden Helper og er midlertidigt fastgjort i modsat retning under transporten.

Hidden Helper skal skrues fast på vaskemaskinen på venstre og højre side af fastgørelsesbeslaget.

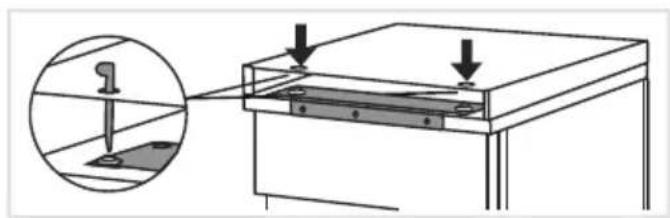

For at gøre tilspændingen lettere kan du bruge de forberedte åbninger på den øverste del af Hidden Helper. Brug den medfølgende skruenøgle.

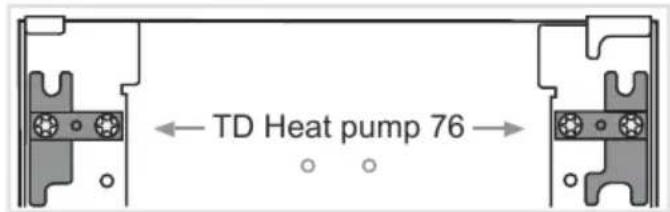

3 Montering af skruer og beslag i forskellige modeller af tørretumblere.

Før du installerer tørretumbleren, skal du følge nedenstående instruktioner for at montere skruerne og beslagene korrekt på bagsiden af Hidden Helper. Vælg de relevante instruktioner i henhold til apparatmodellen, der er angivet på typeskiltet på indersiden af tørretumblerens låge. Skruernes og beslagenes endelige positioner er vist.

Tørretumbler med udluftning TD 76/86 Beslagene skal drejes 180°. Skru dem først af, drej dem og skru dem fast igen.

4 Montering af fastgørelse til de forreste fødder Åbn frontdækslet på skuffen, skru alle skruerne på den øverste inderside ud, og fjern fastgørelsen til de forreste fødder.

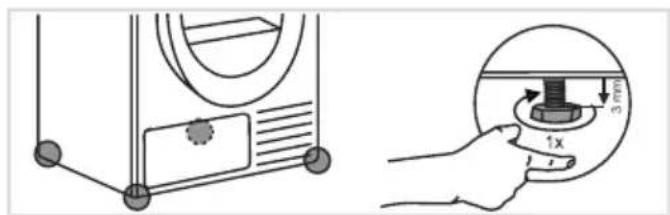

5 Inden du placerer tørretumbleren på Hidden Helper, skal du med hånden skrue fødderne en omgang ud (brug ikke en skruenøgle).

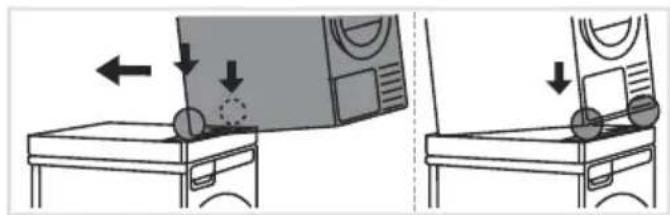

6 Løft tørretumbleren, placer den forsigtigt på sokkelskuffen, og skub den tilbage, indtil den låser fast i de forudindstillede beslag.

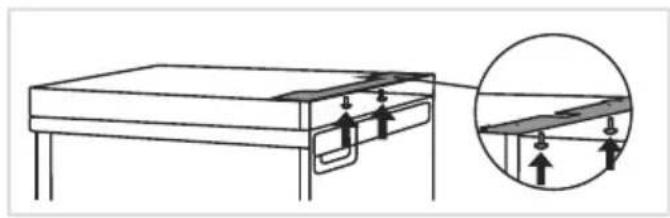

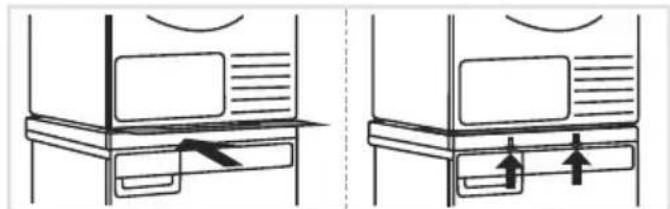

6.1 Når tørretumbleren er installeret, skal du genmontere fastgørelsen af de forreste fødder. Tryk fastgørelsen af de forreste fødder fast mod tørretumbleren, og fastgør den igen nedenunder med skruerne.

Sæt derefter skuffen på plads igen.

7 Afsluttende montering af Hidden Helper mellem vaskemaskinen og tørretumbleren fra bagsiden.

Montering af en Hidden Helper

Montering af en Hidden Helper på apparatet

Hidden Helper må kun bruges sammen med en vaskemaskine og en tørretumbler fra fabrikanten Asko.

1 Skru alle tre skruer ud på bagsiden af apparatet.

2 Montering af Hidden Helper på apparatet

Hidden Helper kan monteres på en vaskemaskine eller en tørretumbler.

Fastgørelsesbeslaget leveres i Hidden Helper og er midlertidigt fastgjort i modsat retning. Før montering skal du skrue det af og fastgøre det til bagsiden af vaskemaskinen med tre skruer. I tilfælde af en tørretumbler skal du kun skrue de to yderste skruer af, da der ikke er et mellemliggende hul.

For at lette monteringen skal du først fjerne Hidden Helper fra forsiden og derefter sætte den på igen, når fastgørelseselementet er fastgjort.

Hidden Helper skal skrues fast på apparatet på venstre og højre side af fastgørelsesbeslaget.

For at gøre tilspændingen lettere kan du bruge de forberedte åbninger på den øverste del af Hidden Helper. Brug den medfølgende skruenøgle.

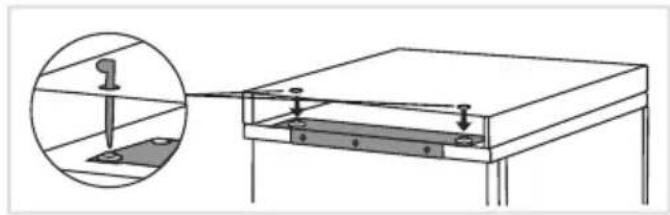

4 Afsluttende montering af en Hidden Helper på en vaskemaskine eller tørretumbler fra bagsiden.

Hvis de øverste beslag er i vejen, kan du fjerne dem for at få et pænere udseende.

INFORMATION!

Kontrollér, at kanterne på Hidden Helper flugter med kanterne på vaskemaskinen eller tørretumbleren, før fastgørelsesbeslaget fastgøres.

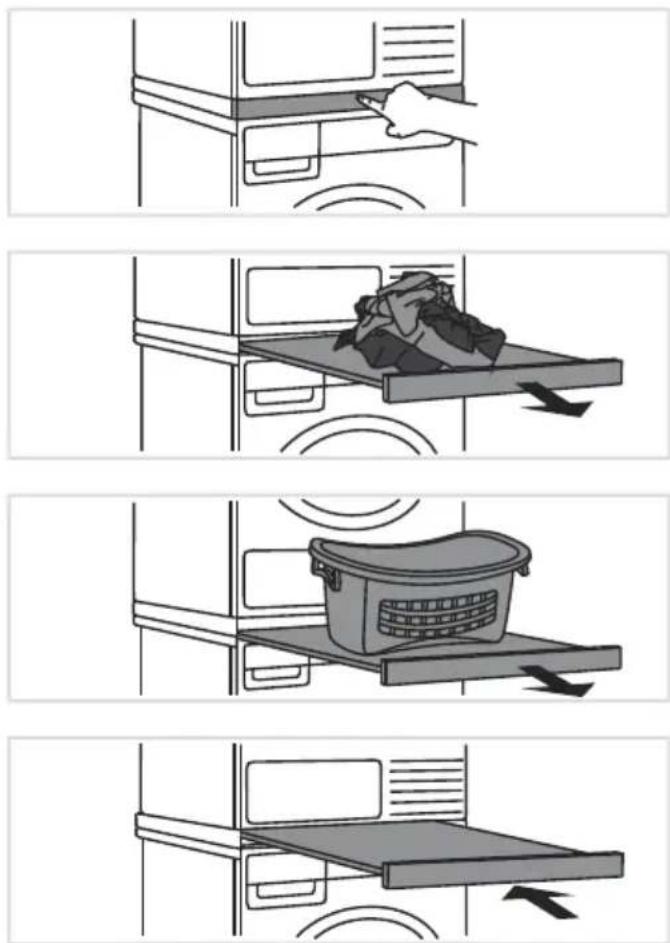

Brug af en hidden helper

1 Tryk på den udtrækkelige hylde for at åbne den.

2 Træk hylden ud mod dig selv. Du kan lægge dit vasketøj på hylden.

Du kan lægge dit vasketøj på hylden.

3 Tryk hylden ind i Hidden Helper igen efter brug.
