Proszę zapoznać się z instrukcją obsługi i zachować przyszego wykorzystania.

Aby ograniczyć ryzyko odniesienia obrażeń podczas użytkowania urządzenia, należy przestrzegać następujących podstawowych środków ostrożności:

• Przed pierwszym użyciem produktu należy przeczytać wszyst instrukcje i zachować je na przyszłość.
• Instrukcje użytkowania są dostępne na naszej stronie intern www.asko.com.
• Produkt przeznaczony jest wyłącznie do użytku domowego.
• Nie wolno naprawiać i wymieniać części produktu, ani go serwisować w jakikolwiek innych sposób, chyba że jest to zalecane w instrukcji obsługi i konserwacji lub we wskazów dotyczących napraw, które mogą być przeprowadzane przez użytkownika. Nie wolno również podejmować się żadnych na ani przeglądów, jeśli instrukcje nie zostały w pełni zrozumia osoba je przeprowadzająca nie posiada wystarczających umiejętności w tym zakresie.
• Wszelkie naprawy i konserwacje związane z bezpieczeństwe wydajnością produktu powinny być przeprowadzane przez przeszkolonych ekspertów.
• W przypadku nieprawidłowego użytkowania lub serwisowania produktu przez osobę nieuprawnioną, za wszelkie szkody lu wydatki wyłączną odpowiedzialność ponosi użytkownik.
• Dzieciom nie wolno bawić się produktem ani na produkcie. obserwuj dzieci przebywające w pobliżu produktu, gdy z ni korzystasz.

• Produkt nie jest przeznaczony do użytku przez osoby (w niesprawne fizycznie lub upośledzone umysłowo, lub nieposiadające doświadczenia i wiedzy. Te ostatnie powinny poinstruowane w zakresie bezpiecznego użytkowania urządzen przez osobę odpowiedzialną za ich bezpieczeństwo.

• Nie pozwalać dzieciom poniżej trzeciego roku życia zbliżać produktu, chyba że pod stałym nadzorem.

• Nie instalować ani nie przechowywać produktów w miejscą narażonych na działanie urządzeń grzewczych.

PL - ostrzeżenia

W treści instrukcji stosowane są przedstawione poniżej symbole, które posiadają podane ol znaczenia:

INFORMACJA!

Informacja, porada, wskazówka lub zalecenie

OSTRZEŻENIE!

Ostrzeżenie – ogólne niebezpieczeństwo

RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM!

Ostrzeżenie – niebezpieczeństwo porażenia prądem elektrycznym

Oryginalne instrukcje

ZACHOWAJ TE INSTRUKCJE DO WYKORZYSTANIA W PRZYSZŁOŚCI!

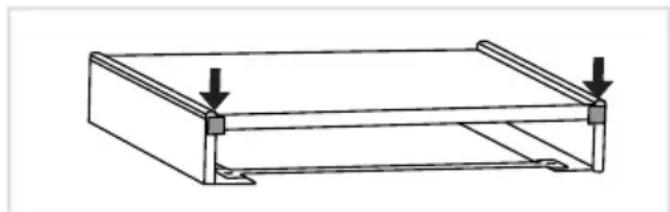

Przed pierwszym użyciem urządzenia wyjąć wszelkie zabezpieczenia transportowe. Elementy transportowesłużado zabezpieczenia ukrytego pomocnika (hidden helper) podczas transportu, dlatego przed uruchomieniem należy je usunąć.

INFORMACJA!

Maksymalne zalecane obciążenie wysuwanej półki wynosi 10 kg, nie przeciążaj jej, aby bezpieczne użytkowanie i uniknąć ewentualnych uszkodzeń.

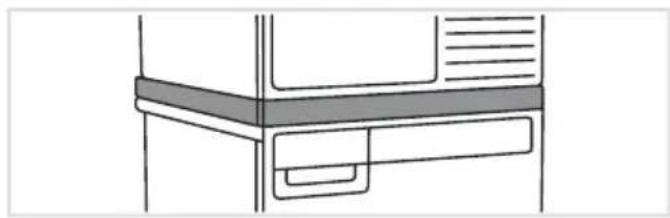

Instalacja Hidden Helper pomiędzy pralką a suszarką

Ukryty pomocnik (hidden helper) może być używany tylko z pralką i suszarką produkcji Asko.

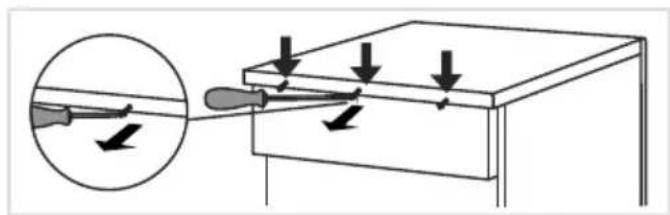

1 Odkręcić wszystkie trzy śruby z tyłu pralk

2 Zamontować ukrytego pomocnika na pralce.

Najpierw należy wyjąć półkę. Wysuń szufladę do końca, lekko ją unieś, a następnie wyjmij prowadnic.

Następnie odkręć element zabezpieczający przed przewróceniem i przymocuj go do tylnej c za pomocą trzech śrub.

Zabezpieczenie przed przewróceniem jest dołączone do ukrytego pomocnika i na czas tran zostało tymczasowo przymocowane w przeciwnym kierunku.

Ukryty pomocnik musi być przykręcony do pral po lewej i prawej stronie zabezpieczenia przed przewróceniem.

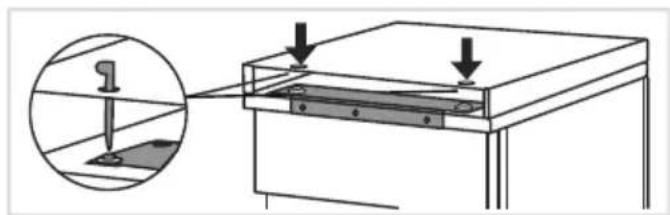

Aby ułatwicprzykręcanie, można użyć gotowych otworów na górze ukrytego pomocnika. Użyć dołączonego klucza.

3 Montaż śrub i wsporników w różnych modelach suszarek.

Przed montażem suszarki należy zapoznać się z poniższymi instrukcjami dotyczącymi prawic umieszczenia śrub i wsporników z tyłu ukrytego pomocnika. Należy wybrać odpowiednią inst zgodnie z modelem urządzenia wskazanym na tabliczce znamionowej znajdującej się po wś stronie drzwi suszarki. Przedstawione są końcowe pozycje śrub i wsporników.

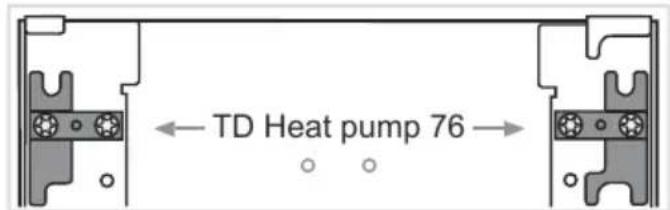

Suszarka z pompą ciepła TD 76

Śruby i wsporniki są wstępnie zainstalowane i przygotowane do odpowiedniego montażu.

Suszarka z pompą ciepła TD 86

Śruby i wsporniki należy wcześniej wyjąć z ukrytego pomocnika.

Instalacja Hidden Helper

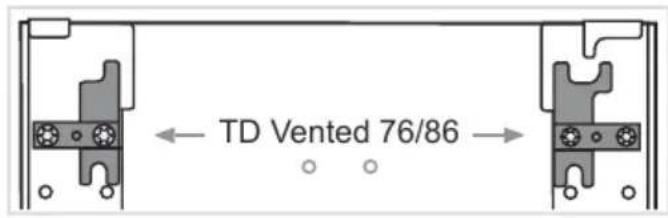

Suszarka wywiewowa TD 76/86

Wsporniki należy obrócić o 180°. Najpierw należy je odkręcić, obrócić, a następnie ponownie przykręcić.

4 Montaż przedniego zabezpieczenia

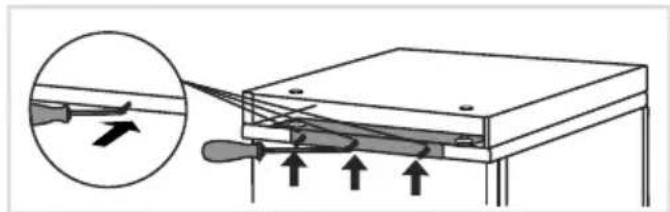

Otworzyć pokrywę szuflady, delikatnie ją unieść, całkowicie wysunąć i wyjąć. Na górnej wewnętrznej stronie należy odkręcić wszystkie śruby i zdjąć zabezpieczenie.

5 Przed umieszczeniem suszarki na ukrytym pomocniku ręcznie odkręć nożki o jeden obró (nie używać klucza).

6 Suszarkę należy podnieść, bezpiecznie umieścić na wysuwanejszufladzie, a następnie wsunąć do tyłu, aż zaskoczy w ustawionych wcześniej wspornikach.

Ukryty pomocnik musi być wyrównany z przednią krawędzią suszarki.

6.1 Po ustawieniu suszarki należy ponownie założyć przednie zabezpieczenie.

Zabezpieczenie należy mocno przycisnąć do suszarki i ponownie przymocować śrubami od spodu.

Ponownie włożyć szufladę.

7 Widok od tyłu ostatecznie zamontowanego ukrytego pomocnika między pralką a suszarką.

Instalacja Hidden Helper

Instalacja ukrytego pomocnika na urządzeniu

Ukryty pomocnik (hidden helper) może być używany tylko z pralką i suszarką produkcji Asko.

1 Na tylnej stronie urządzenia odkręcić wszystkie trzy śruby.

2 Zamontować ukrytego pomocnika na urządzeniu

Ukryty pomocnik można zamontować na pralce lub suszarce.

Zabezpieczenie przed przewróceniem jest dołączone do ukrytego pomocnika i tymczasowo przymocowane w przeciwnym kierunku. Przed montażem należy go odkręcić i za pomocą przykręcić do tylnej części pralki, natomiast w przypadku suszarki odkręcić tylko dwie zew śruby, ponieważ środkowy otwór nie jest przewidziany.

Aby ułatwić montaż należy najpierw zdjąć ukrytego pomocnika z przodu urządzenia, a nas ponownie go przymocować po przykręceniu zabezpieczenia przed przewróceniem.

Ukryty pomocnik musi być przykręcony do pral po lewej i prawej stronie zabezpieczenia przed przewróceniem.

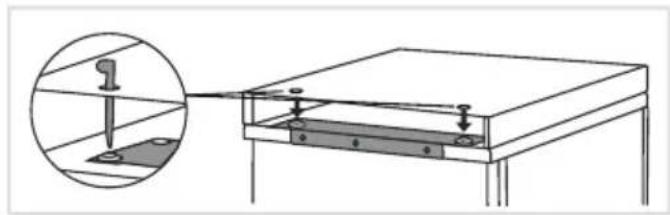

Aby ułatwić przykręcanie, można użyć gotowych otworów na górze ukrytego pomocnika. Użyć dołączonego klucza.

4 Widok od tyłu ostatecznie zamontowanego ukrytego pomocnika na pralce lub suszarce. Jeśli górne wsporniki przeszkadzają, można je usunąć dla lepszego efektu wizualnego.

INFORMACJA!

Przed dokręceniem wspornika przeciwwrotnego upewnij się, że krawędzie (hidden helper) s dokładnie wyrównane z krawędziami pralki lub suszarki.

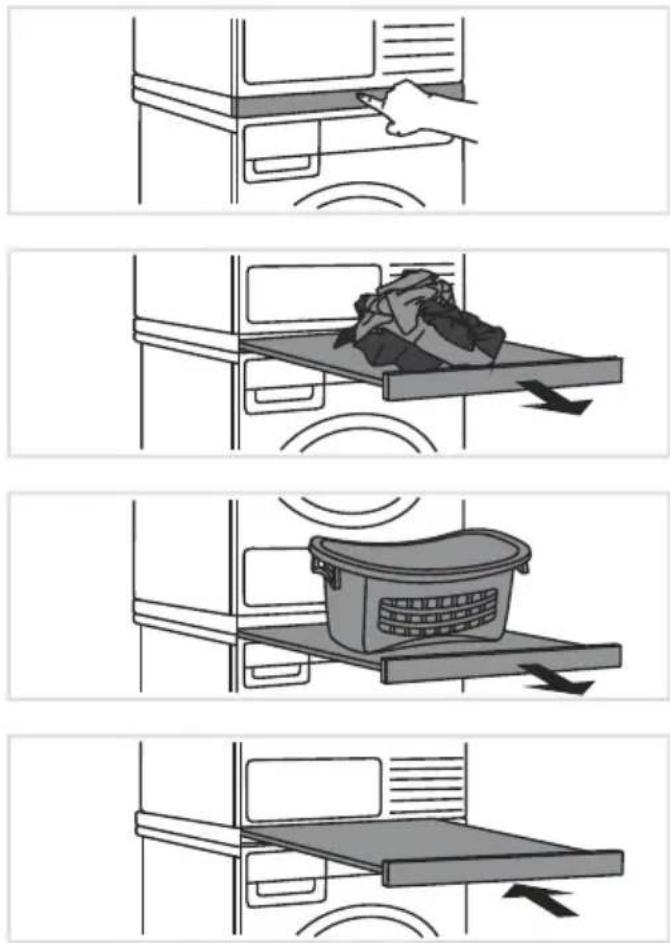

Korzystanie z Hidden Helper

1 Nacisnąć na wysuwaną półkę, aby się otworzyła.

2 Wyciągnij półkę do siebie.

Na półkę można odłożyć pranie.

Na półkę można również odłożyć kosz z praniem.

3 Po użyciu wsuń półkę z powrotem do ukrytego pomocnika.
