Produkttyp	Vinkyl
Varumärke	Vestfrost
Modell	WFG 45
Uppskattad kapacitet	Cirka 45 flaskor
Temperaturzoner	2 oberoende zoner
Temperaturområde övre zon	5°C till 10°C
Temperaturområde nedre zon	10°C till 18°C
Display	Elektronisk med inbyggt temperaturfilter
Belysning	LED med justerbar automatisk avstängning
Strömförsörjning	220-240 V ~ 50 Hz
Köldmedium	Brandfarligt (kolväten)
Avfrostning	Automatisk
Dörröppningsriktning	Omvändbar (höger eller vänster)
Installation	Inbyggbar eller fristående
Justerbara fötter	Ja (fram)
Temperaturlarm	Ja (avvikelse på 3°C under mer än 1 timme)
Material i hyllor	Trä (obehandlat naturligt)
Underhåll	Automatisk avfrostning, rengöring med mjuk trasa och varmt tvålvatten

Vanliga frågor - WFG 45 VESTFROST

Hur ställer jag in temperaturen i båda facken?

Använd de två knapparna på kontrollpanelen. Tryck på knappen för önskad zon (övre eller nedre). Displayen växlar till den inställda temperaturen. Tryck upprepade gånger för att bläddra bland tillgängliga temperaturer. Den övre zonen kan ställas in mellan 5°C och 10°C, den nedre zonen mellan 10°C och 18°C.

Vad gör jag om skärmen blinkar och visar 'Lo' eller 'Hi'?

Det indikerar ett temperaturlarm: temperaturen har avvikit mer än 3°C från det inställda värdet i mer än en timme. Kontrollera att dörren är ordentligt stängd och att ventilationen är fri. Om problemet kvarstår, kontakta service.

Hur byter jag dörröppningsriktning?

Koppla ur apparaten och lägg den på rygg. Öppna dörren 90°, ta bort skruvarna från dörrpivåten, sedan dörren. Skruva loss skruven från öppningsbegränsaren och installera den på vänster sida. Ta bort det övre högra gångjärnet och installera det medföljande vänstra gångjärnet. Vänd det nedre gångjärnet. Vrid dörrpivåten 180° och installera den igen. Sätt tillbaka dörren och skruva fast. Sätt i täckpluggarna.

Hur rengör jag min Vestfrost vinkyl?

Koppla ur apparaten. Använd en mjuk trasa fuktad med en blandning av varmt vatten (max 65°C) och milt rengöringsmedel. Skölj med rent vatten och torka noggrant. Använd inte slipmedel eller vassa föremål. Rengör dörrtätningen regelbundet med rent vatten. Dammsug dammet från kondensorn under apparaten.

Det rinner vatten i botten av vinkylen. Vad gör jag?

Detta beror vanligtvis på ett igensatt avfrostningsavloppsrör. Rengör avfrostningsrännan och avloppshålet i den bakre väggen av skåpet.

Hur byter jag LED-belysningen?

Belysningen består av lysdioder som är utformade att hålla lika länge som apparaten. Om utbyte behövs, kontakta auktoriserad service. Försök inte byta den själv.

Kan jag bygga in vinkylen WFG 45?

Ja, modellen WFG 45 kan byggas in i en köksmodul eller installeras som fristående enhet. Se till att luft cirkulerar fritt vid sockeln och att sidoutrymmet på gångjärnssidan är minst 5 mm.

Vad är flaskkapaciteten för vinkylen?

Den uppskattade kapaciteten är cirka 45 flaskor, vilket motsvarar modellen WFG 45. Det exakta antalet beror dock på flaskornas storlek. Se bruksanvisningen för mer information om hyllorna.

Hur får jag LED-lampan att vara tänd hela tiden?

Håll « LIGHT »-knappen intryckt i 5 sekunder tills displayen visar « LP ». Lampan förblir tänd tills du stänger av den manuellt. För att återgå till automatiskt läge (släcks efter 10 minuter), håll « LIGHT »-knappen intryckt igen tills « LF » visas.

Vad gör jag om apparaten inte startar?

Kontrollera att apparaten är ansluten och att säkringen inte har gått. Tryck på strömbrytaren (håll intryckt i 3 sekunder). Se till att uttaget har ström. Om problemet kvarstår, kontakta service.

BRUKSANVISNING WFG 45 VESTFROST

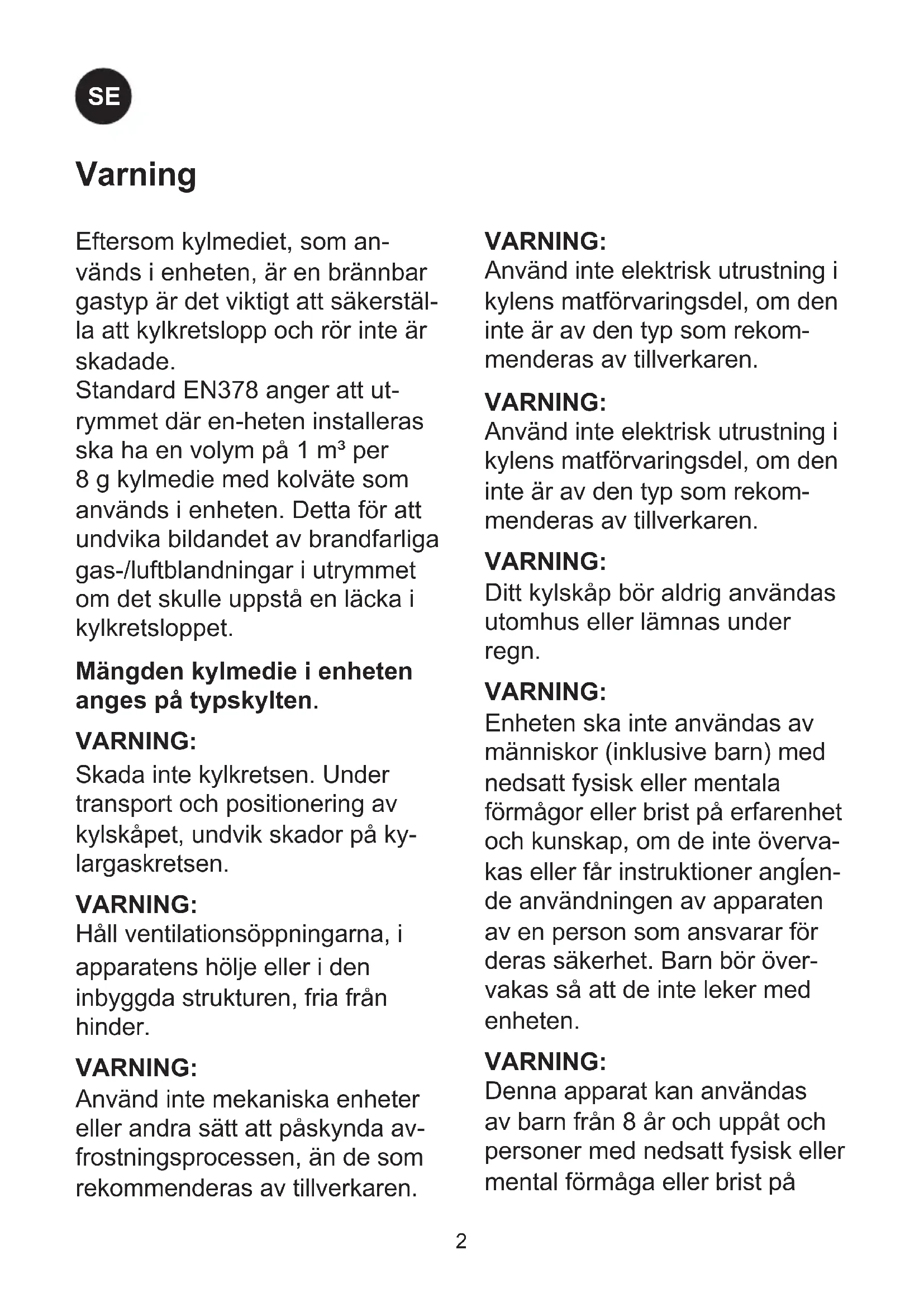

Eftersom kylmediet som används i enheten är en brännbar gastyp är det viktigt att säkerställa att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där enheten installeras ska ha en volym på 1 m^3 per 8 g kylmedium med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedium i enheten anges på typskylten.

VARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

VARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

VARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

VARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

VARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

VARNING:

Barn får inte använda apparaten som leksaker.

VARNING:

Rengöring och underhåll får inte utföras av barn, med mindre de är över 8 år och är under övervakning.

VARNING:

Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

VARNING:

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fler-uttag eller förlängningssladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig evaporatorplatta och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.

Denna produkt är enbart avsedd att användas för förvaring av vin.

Innehåll

Varning 2 Före användning 5 Reducerad energiförbrukning vid användningen 5 Tekniska data 5 Lär känna din vinkyl 6 Driftsättning och installation 7 Hjälp och Funktion 9 LED-lyset 10 Byt gångjärn på dörr WFG32 11 Byt gångjärn på dörr WFG45 12 Avfrostning, rengöring och underhåll 13 Fellista 14 Garanti, reservdelar och service 15 Bortskaffning 16

Förvara inte explosivt material som sprayburkar med brännbart drivmedel i denna apparat. Denna apparat är avsedd för hushållsbruk och liknande.

• Personalkök i butiker, kontor och andra arbetsmiljöer;
• Till kunder i hotell, motell, bed and breakfasts och andra boendemiljöer;
• Catering och liknande tillämpningar utanför detaljhandeln.

Före användning Tekniska data

Före användning: Kontrollera att skåpet inte är skadat. Transportskador ska anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Avlägsna emballaget. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i min. 1 timme utan ström. Annars kan du skada kompressorn.

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar

Kylskåpet är avsett för anslutning till växelström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via ett korrekt installerat jordat uttag. Uttaget måste skyddas med en 10-13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inuti enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur. 2) Med högre börvärdesinställning på termostaten. 3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

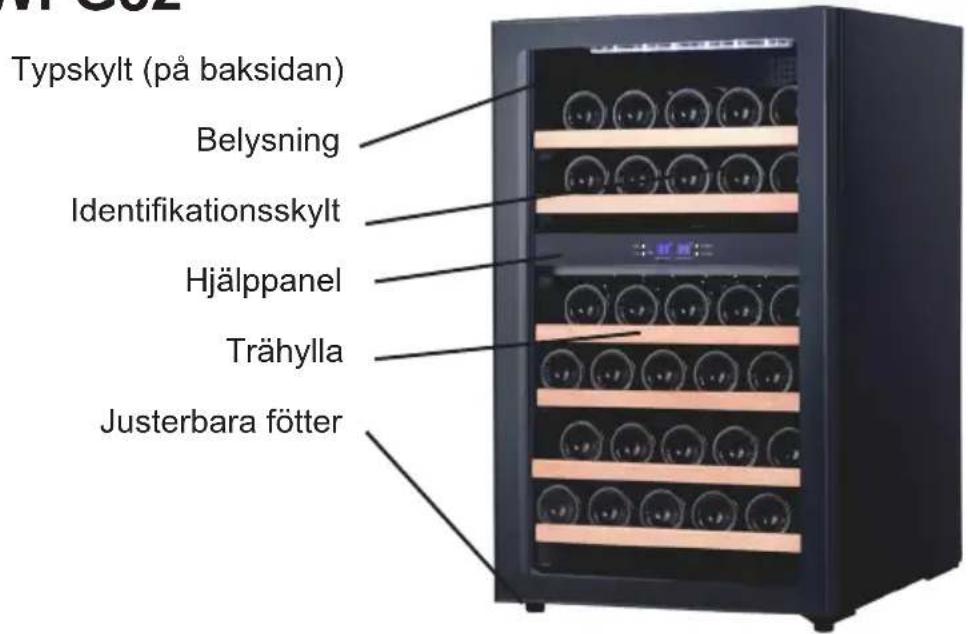

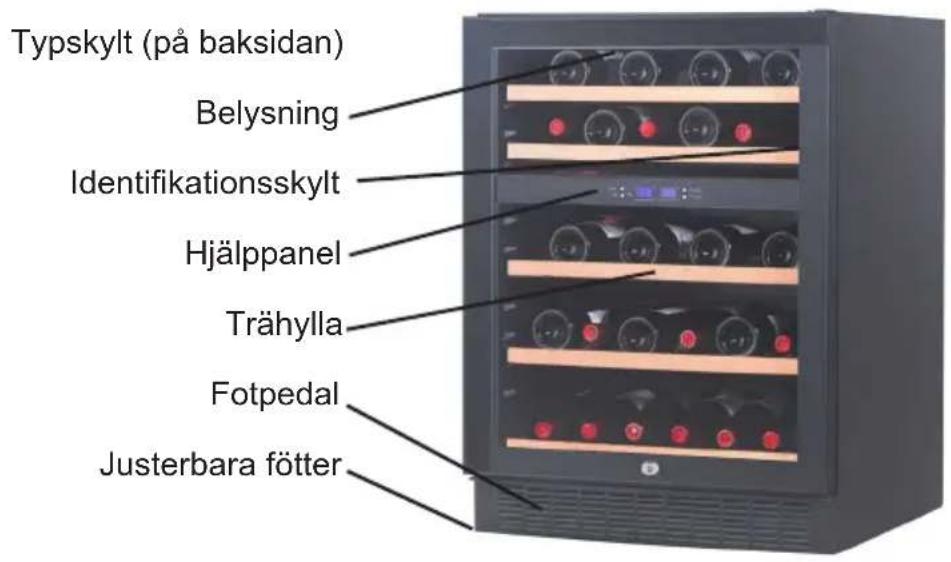

Lär känna din vinkyl

WFG32

fig.1

Driftsättning och installation

Placering

Av säkerhets- och driftsmässiga skäl får kylen inte placeras utomhus.

Ställ kylen på ett plant underlag i ett torrt och ventilerat rum (max. 75% relativ luftfuktighet). Ställ inte kylen nära värmekällor som spis eller element, och undvik att den utsätts för direkt solljus eller värme från en annan källa.

Installation

Underlaget som kylen står på ska vara plant. Använd inte en ram eller liknande.

Det är viktigt att kylen står helt rakt. Man kan justera skåpet med hjälp av de justerbara fötterna framtill (se fig. 2). Kontrollera med ett vattenpass att skåpet står rakt.

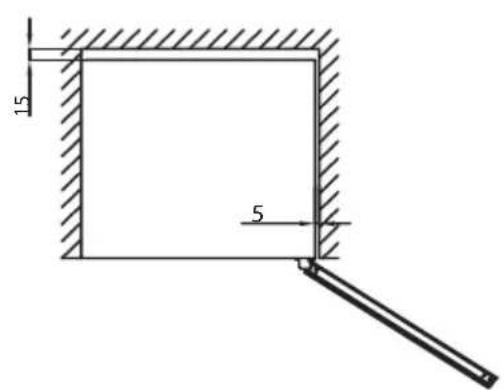

Inbyggning

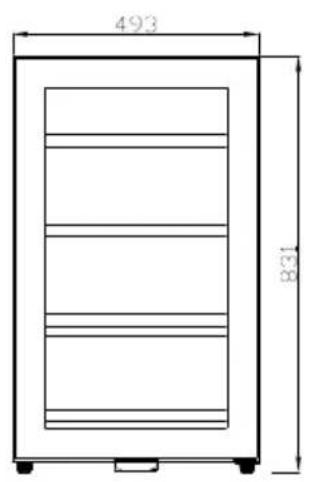

WFG32 kan endast vara fristående och det måste finnas tillräckligt med luft omkring kylen (fig. 4).

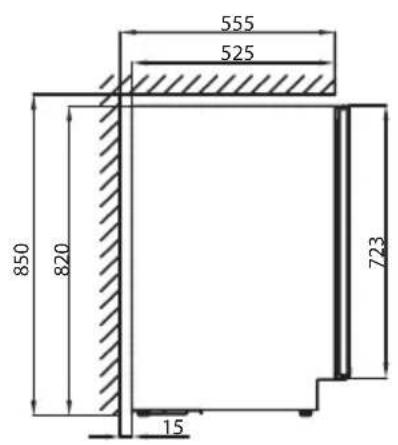

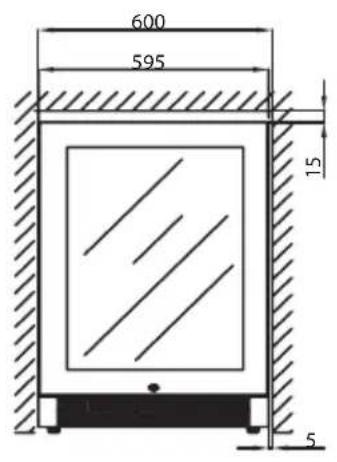

WFG45 kan byggas in i ett kök eller stå fritt (fig. 5). Om skåpet ska byggas in måste det finnas tillräckligt luftutrymme mellan kökslisten och kylen. Gångjärnssidan kräver 5 mm luft.

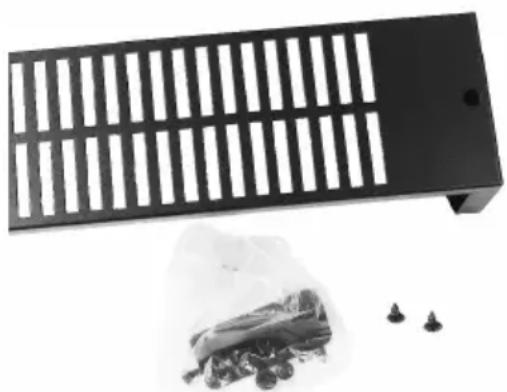

Den medföljande fotpedalen kan monteras med skruvarna som ligger lösa i plastpåsen.

OBS: Fotpedalen ska inte monteras om kylen byggs in bakom en kökslist.

Rumstemperatur

Klimatklassen står på typskylten (se sida 15).

OBS: Kylen fungerar bäst vid en rumstemperatur mellan 10 och 32°C.

fig. 2

fig. 3

Innehållet i påsen som ses i figur 3 kan användas för att fästa kylen.

WFG32

fig. 4

WFG45

fig. 5

Hjälp och Funktion

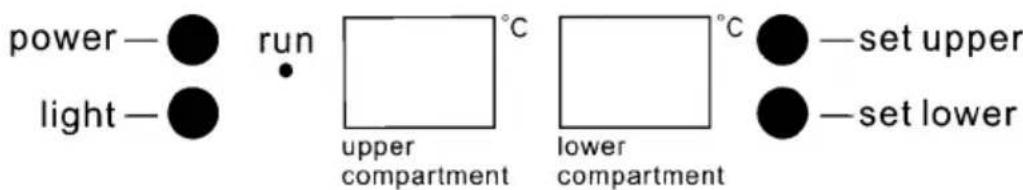

fig. 6

Elektronisk styrning

Den elektroniska styrningen ser till att kylen håller de inställda temperaturerna i de olika delarna med hjälp av ett avancerat kylsystem och fläktar.

Efter ett strömavbrott nollställs temperaturen till fabriksinställningarna, som är:

Överst: 6°C

Nederst: 12°C

Den elektroniska styrningen har följande funktioner:

• Temperaturinställning
• Temperaturangivning
• Automatisk avfrostning
• Larm vid hög eller låg temperatur, ljus på/av
• Enhet på/av (tryck och håll in i 3 sek)

Temperaturläsning

Displayen anger den aktuella temperaturen i kylen. Temperaturangivningen har ett inbyggt filter som simulerar den aktuella temperaturen i flaskorna. Därför reagerar den inte på kortvariga variationer i lufttemperaturen.

Temperaturinställning

Temperaturen i de olika delarna ställs in med de två knapparna vid skärmen. När du trycker syns den inställda temperaturen på skärmen istället för den aktuella temperaturen.

Tryck på knappen flera gånger tills du når den önskade temperaturen.

Den översta delen kan ställas in mellan 5 och 10 grader Celsius.

Den nedersta delen kan ställas in mellan 10 och 18 grader Celsius.

Temperaturlarm

Om temperaturen avviker 3°C från den inställda temperaturen i minst 1 timme visas Lo/aktuell temperatur och Hi/aktuell temperatur omväxlande och blinkande.

Det rekommenderas att servera vinerna ett par grader kallare än den önskade dricktemperaturen då vinet snabbt värms upp en aning när det hälls upp i glaset.

LED-ljuset

För att minska energiförbrukningen släcks LED-ljuset automatiskt efter 10 minuter.

Det är möjligt att hela tiden ha ljuset tänt. Håll in knappen "LIGHT" i 5 sekunder tills skärmen visar "LP". Efter 4 sekunder återställs skärmen och ljuset förblir tänt tills det manuellt stängs av.

Om du vill återgå till energisparläget håller du in knappen "LIGHT" i 5 sekunder. Skärmen visar då "LP". Efter 4 sekunder återställs skärmen och ljuset släcks automatiskt efter 10 minuter.

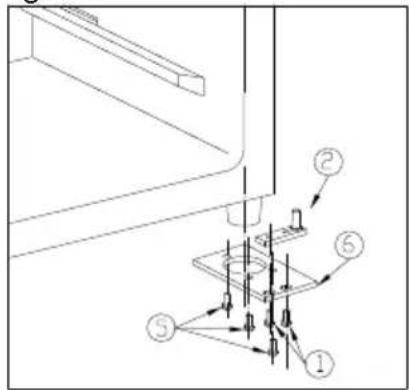

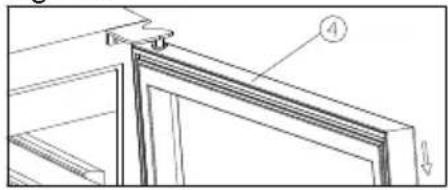

Byt gångjärn på dörr WFG32

Dörren kan ändras från högerhängd till vänsterhängd och omvänt på följande sätt:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

1. Skruvar
2. Gångjärn
3. Dörrbeslag
4. Dörr
5. Skruvar till gångjärn
6. Nedre gångjärn

7. Övre gångjärn, höger

1. Skyddsproppar
2. Övre gångjärn, vänster

Se till att kylen inte är ansluten till elen och lägg den på rygg.

STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (1) från gångjärnet (2) och montera av dörren (4) och gångjärnet (2) (fig. 7.1-2).
2. Ta ut skruvarna från dörrbeslaget (3) och montera fast beslaget på motsatt sida av dörren (fig. 7.2).
3. Montera av det övre gångjärnet (7) och ta bort det (fig. 7.3).
4. Ta bort skyddspropparna (8) och montera fast reservgångjärnet (9) på motsatt sida av kylen med tre skruvar. (fig. 7.4).
5. Vrid det sista gångjärnet (6) spegelvänt och montera fast det på motsatt sida av kylen med tre skruvar (5) (fig. 7.4).
6. Gångjärnet (2) kan vridas 180 grader och monteras på motsatt sida (fig. 7.4).
7. Montera dörren och skruva fast nederdelen med två skruvar (1). (fig. 7.4).
8. Sätt fast skyddspropparna (8) (fig. 7.4).

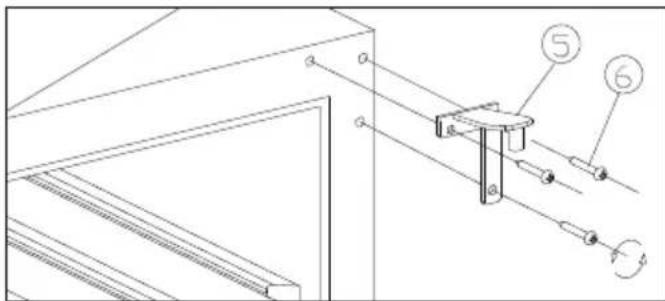

Byte av gångjärn på dörr WFG45

fig. 8.1

fig. 8.2

Se till att kylen inte är ansluten till elen och lägg den på rygg. STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Nedre gångjärn, höger
2. Skruvar
3. Gångjärn 4. Dörr
4. Övre gångjärn, höger
5. Gångjärnsskruvar
6. Övre gångjärn, vänster
7. Skyddsproppar
8. Nedre gångjärn, vänster
9. Dörrbeslag 11. Skruvar

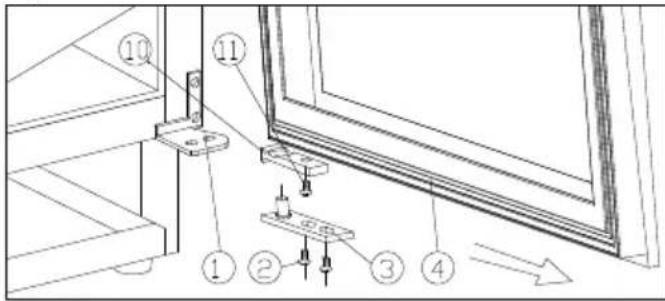

10. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (2) från gångjärnet (3) och montera sedan av dörren (4) och gångjärnet (3) (fig. 8.1).
11. Ta ut skruvarna (11) från dörrbeslaget (10) och montera fast beslaget på motsatt sida av dörren. Vrid gångjärnet (3) 180 grader och montera på motsatt sida av dörren (fig. 8.1).

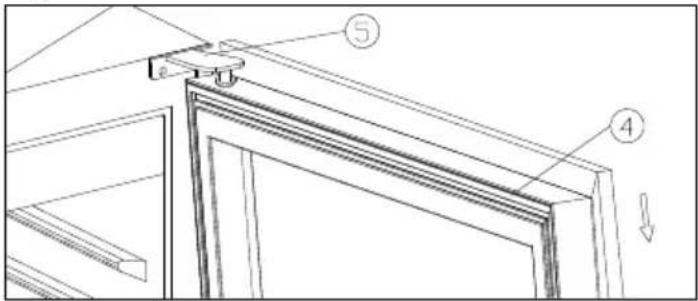

12. Montera av det övre gångjärnet (5) och ta bort det (fig. 8.2).

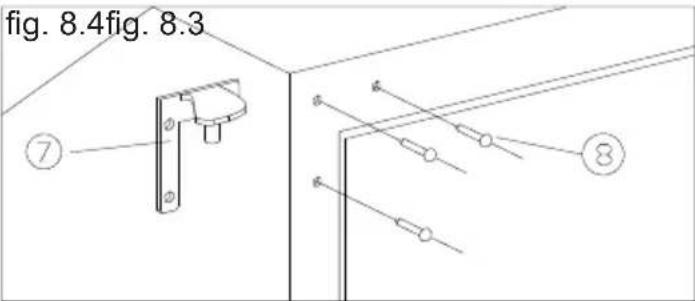

13. Ta bort skyddspropparna (8) och montera fast reservgängjärnet (7) på motsatt sida av kylen med tre skruvar. (fig. 8.4).

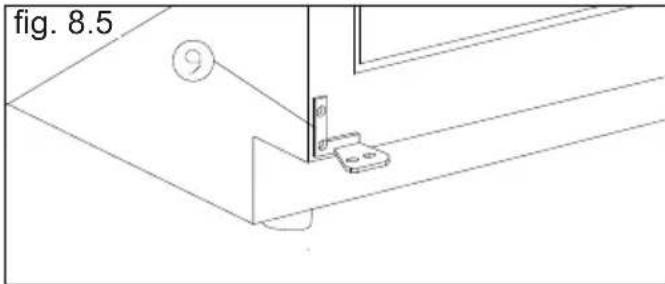

14. Montera det vänstra reservgängjärnet (9). (fig. 8.5).
15. Sätt fast dörren och de tre skyddspropparna (8) (fig. 8.4).

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från-knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvålösning (max. 65°C ). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspätt med vatten, som skvättas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man rengöring under enheten.

Byta ljus

Produkten använder lysdioder som ska hålla hela produktens livstid. Skulle du trots allt behöva byta lamporna ska du tillkalla service.

Ta ut hyllorna

Hyllan skjuts helt ner i botten och kan tippas uppåt. Den kan sedan dras ut.

Fellista

Fel Möjlig orsak Lösning
Skåpet fungerar inte.	Skåpet ar avständt.	Tryck på på/av-knappen.
	Strömavbrott. Säkringen har gätt.	Kontrollera att strömmen är ansluten. Säkringen skara varapåslagen.
	Kylen ar inte korrekt inkopplad.
Det samlas vatten i botten av kylen.	Avloppsröret ar igentäppt. Rensa avloppsröret och av-loppshålet på bakväggen.
Vibrationer och oljud.	Skåpet stär snett.	Ställ in kylen med att vattenpass.
	Skåpet lutar mot andra element.	Flytta kylen bort från andra element erler anordningar som stär i direkt anslutting till kylen.
	Behällare eller flaskor rör vid varandra i skåpet.	Kontrollera avständet mellan flaskor och/eller behällare.
Kompressorn kör konstant.	Hög rumstemperatur. Kontrollera att ventilationen är bra.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgärd av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar p.g.a. t.ex. trasig säkring eller felaktig hantering kommer kostnaden för serviceassistansen att debiteras ägaren.

Reservdelar

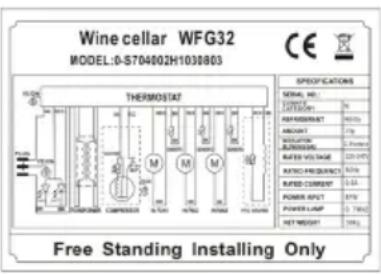

Vid beställning av reservdelar ska modell-, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger bland annat teknisk information inklusive modell och serienummer.

fig. 9

Bortskaffning

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
