BRUKSANVISNING VKG 571 VESTFROST

Eftersom kylmediet, som används i enheten, är en brännbar gastyp är det viktigt att säkerstäl- la att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där en-heten installeras ska ha en volym på 1 m³ per 8 g kylmedie med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedie i enheten anges på typskylten.

WARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

WARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

WARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

WARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

WARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mentala förmågor eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angíende användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

WARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på

erfarenhet och kunskap, om de övervakas eller får instruktioner angíende användning av appara- ten på ett säkert sätt och forstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll, får inte utföras av barn utan tillsyn.

WARNING:

Barn får inte använda apparaten som leksaker.

WARNING:

Rengöring och underhåll får inte utföras av barn, med mindre är de över 8 år och är under övervakning.

WARNING:

Förvara inga explosiva ämnen såsom erosolburkar med en brandfarlig drivgas i denna apparat.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

- Använd inte fler-uttag eller förlängningsladd.

- Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

- Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

- Frostbildning på invändig vaporisatorplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.

- Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.

- Denna produkt är enbart avsedd att användas för förvaring av vin.

CLASS 1 LED PRODUCT

Innehåll

Varning 2

Före användning....4

Underhåll 4

Lär känna din vinkyl....5

Tekniska data....6

Rumstemperaturen....6

Installation 7

Om en anordning inte fungerar....7

Reducerad energiförbrukning vid användningen....7

Kontrollpanel....8

Byte av handtagssida på dörren....9

Garanti, reservdelar och service....12

Bortskaffning....13

Före användning

Före användning: Kontrollera att skåpet inte är skadat. Transportskador skall anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Fjern emballagen. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i min. 1 timmar utan ström. Annars kan du skada kompressorn.

Underhåll

Vid rengöring ska maskinen stängas av och elkontakten dras ut. Fotpanelen kan tas av för dammsugning under maskinen. Var försiktig så att ledningarna inte skadas.

Invändig rengöring bör ske med oparfyme- rat diskmedel.

Ta eventuellt av den övre panelen och rengör vid invändig rengöring.

För att kylsystemet ska fungera på bästa sätt måste trådkondensatorn och kompressorn på baksidan rengöras emellanåt med borste eller dammsugare.

Kom ihåg att rengöra avloppsrännan.

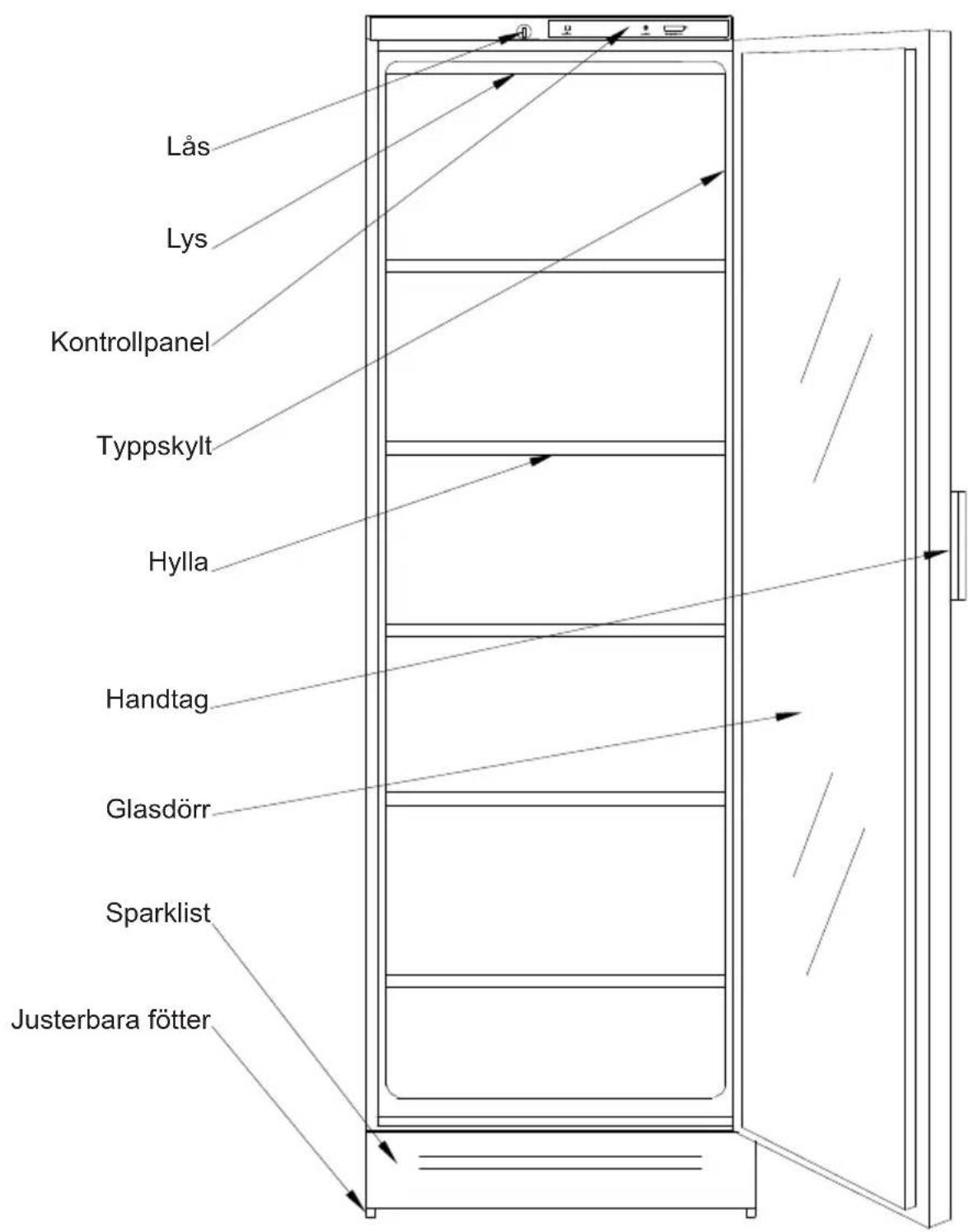

Lär känna din vinkyl

Lås Lys Kontrollpanel Typpskylt Hylla Handtag Glasdörr Sparklist Justerbara fötter

Tekniska data

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

På typskylten fig. 2 anges olika tekniska data samt typ och tillverkningsnummer.

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar Kylskåpet är avsett för anslutning till växel-ström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10 -13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Klimatklassen står på typskylten. Den anger inom vilka rumstemperaturer enheten fungerar optimalt. Vinskåpen med vinterposition fungerar dock ned till 5°C rumstemperatur.

Klimatklass Tillåten temperatur
SN +10 °C till +32 °C	°C
N +16 °C till +32 °C	°C
ST +16 °C till +38 °C	°C
T +16 °C till +43 °C	°C

Installation

Se bilderna på sida A–B.

Kylen ska placeras på en torr plats och inte utsättas för direkt solljus eller annan värme.

VIKTIGT - Kylen ska vara i stående läge vid montering, vilket enkelt regleras med justerbara fötter framtil. Den får inte luta på gångjärnssidan.

Om kylen står på en matta eller trägolv bör den justeras igen efter ett tag, så det är risk för sättning i mjuka underlag.

Om vinkylen ska monteras in i ett skåp måste man ta hänsyn till 3 faktorer (se sida A+B):

1. Det ska finnas ett passande utrymme runt kylen så att kylsystemet kan fungera som det ska.
2. När dörren öppnas tar kylen mer plats, och därför bör dörren antingen vara placerad utanför skåpet eller så ska det finns minst 1,5 cm avständ mellan skåpsväggen och kylen på den sidan gångjärnen sitter.
3. Det måste finnas ett lagom avständ till väggar och liknande på gångjärnssidan.

Dessutom kan skåpet byggas ihop med ett annat skåp.

När det gäller vinkylaren ska det finnas ett avstånd på minst 25 mm om den monteras upp bredvid en annan anordning.

Den jordade stickkontakten monteras bäst ovanför kylen, 2 meter över golvet.

Eventuella lokala föreskrifter för installation av anordningar ska följas.

Om en anordning inte fungerar

Undersök följande innan du tillkallar service:

• Att elsladden sitter i ordentligt.
• Att det inte finns några avbrott i strömmen, t.ex. HFI-relä.
• Att hjälppanelen är inställd korrekt.
• Stäng av kylen i 15 minuter. Sätt på den igen och vänta ytterligare 5 minuter. Se om frost har skapats på förångaren.
• Öppna inte kylen i onödan.

Reducerad energiförbruk- ning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur.
2) Med högre börvärdesinställning på termostaten.
3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

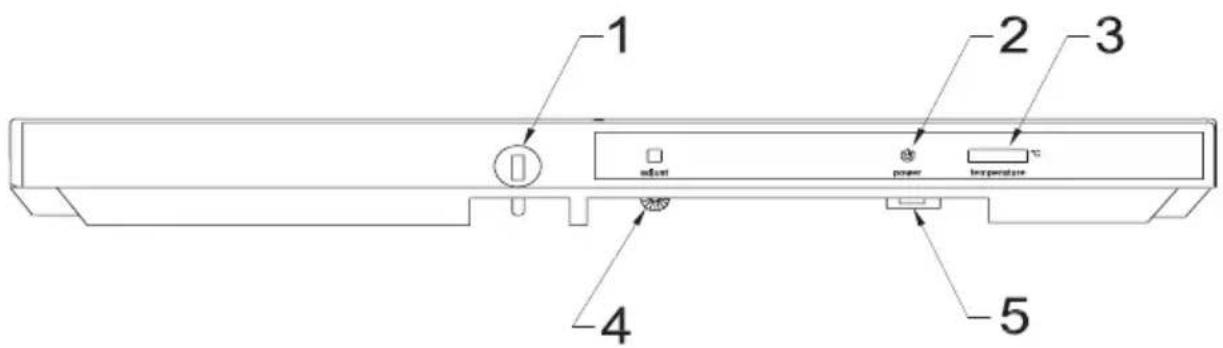

Kontrollpanel

Anslut kylen till eluttaget. Den gröna lampan indikerar att kylen är på.

Termostatknappen kan justeras från 0 som varmast till 7 som kallast. Hitta den position som ger önskad temperatur. Börja med 4.

1. Lås. (alla har inte ett lås uppepå)
2. Den gröna lampan indikerar att det finns ström.
3. Termometer
4. Termostatknapp.
5. Ljusknapp.

Trähyllorna håller för en vikt på 85 kg. Om hyllorna belastas med över 85 kg förvän- tas en böjning på upp till 5 mm. Om högre stabilitet önskas kan 2 trähyllor läggas på varandra under de staplade flaskorna.

Max. 85 kg.

85 kg

Byte av handtagssida på dörren

(alla har inte ett lås) OBS: Vänster övre gångjärn är en reservdel och kan beställas.

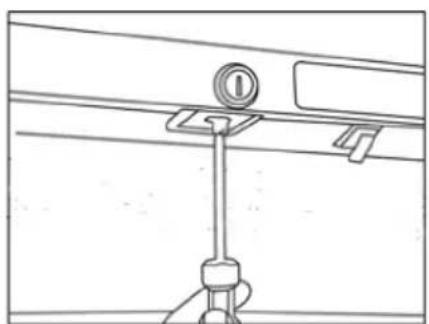

1. Ta bort lässtiftet med en skruvdragare.

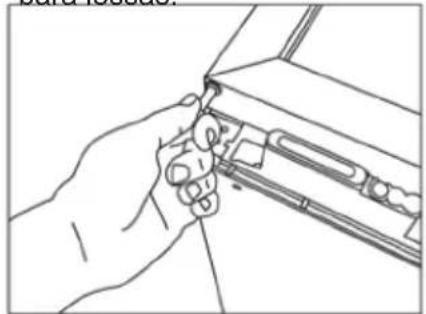

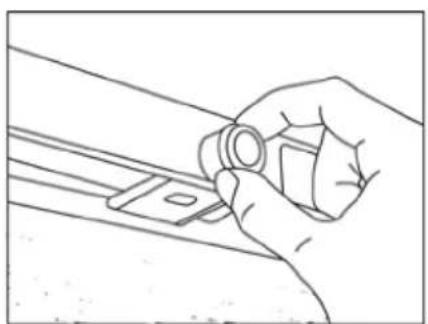

1. Lossa toppanelen. Ta inte bort skruvarna, de behöver bara lossas.

1. Luta toppanelen framåt och ta bort den (den är säkrad på tre ställen).

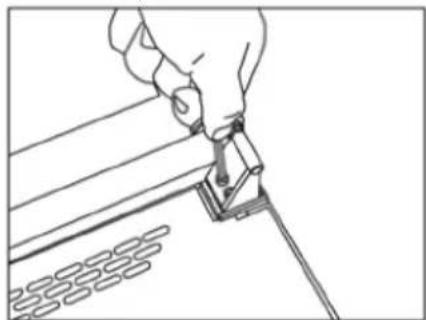

1. Lägg kylen på rygg och ta bort det övre gångjärnet.

1. Dra torsionsfjädern ut ur dörren tillsammans med gångjärnsstiftet.

1. Ta bort det nedre gångjärnet. 8. Flytta handtaget till andra sidan.

Flytta handtaget till andra sidan.

1. Flytta dörrstiftet till gångjär- net på andra sidan.

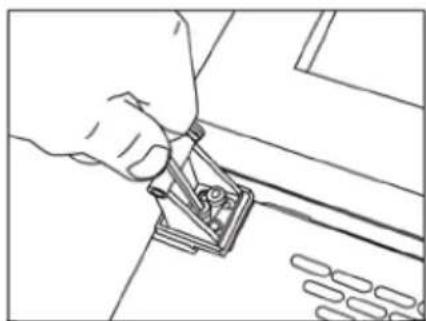

1. Fäst det nedre gångjärnet på andra sidan.

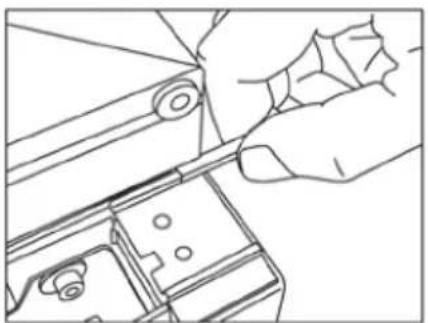

1. Flytta dörrskyddet till andra sidan.

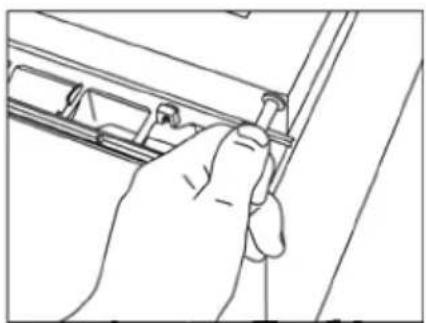

1. Montera ihop torsionsfjädern med gångjärnsstiftet på andra sidan.

1. Montera det vänstra övre gångjärnet (beställs extra). Dra åt torsionsfjädern = moturs på vänster sida / medurs på höger sida.

1. Fäst det övre gångjärnet på motsatt sida.

1. Res kylen upp igen. Klicka fast toppanelen (den säkras på två ställen).

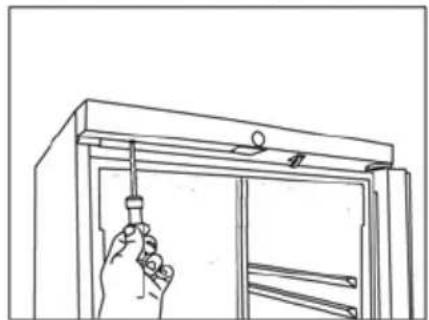

1. Fäst toppanelen med en skruvdragare.

1. Låshus och låsstift monteras på igen.

2. Efter att du bytt handtagssida är det viktigt att se till att tätningslisten sitter korrekt hela vägen runt dörren. Gör den inte det kan den värmas upp med en handtork och formas på plats igen. OBS: Var försiktig med att inte värma tätningslisten så mycket att den smälter.

OBS:

Byte av handtagssida på kylar med 2 dörrar

• Avmontera gångjärnsstiftet och hylsan i mitten.
• Plocka av dörren.
• Skyddet för hålet plockas av och monteras på andra sidan.

Montera lås på kylar med 1 dörr (Valfritt)

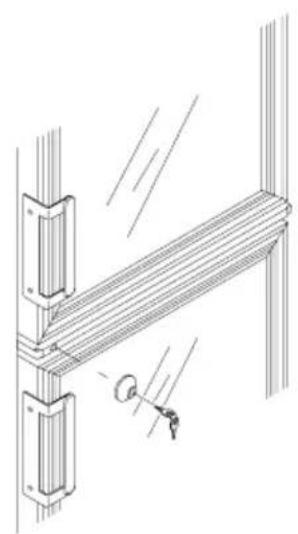

Montera lås på kylar med 2 dörr (Valfritt)

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgård av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar pga. t.ex. trasig säkring eller felaktig hante-ring kommer kostnaden för serviceassistansen att debiteras ägaren.

Reservdelar

Vid beställning av reservdelar ska modell, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

Type... xxxx Serial No...xxxxxxx box 1-Productnr. Produkt nr.

Bortskaffning

Information för användare om hopsam- ling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produk ter, förpacningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

VAROITUSVAROITUS

SE Rätt till ändringar förbehålls.
