Produkttyp	Vinskåp
Märke	Vestfrost
Modell	WFG 49
Kapacitet	49 flaskor
Mått (H x B x D)	84 x 60 x 58 cm
Netto vikt	35 kg
Strömförsörjning	220-240 V ~ 50 Hz
Energiklass	G
Temperaturområde	5 °C till 18 °C
Kylningstyp	Kompressor
Invändig belysning	LED
Omhängbar dörr	Ja
Säkerhet	Lås med nyckel
Ljudnivå	42 dB
Antal hyllor	4
Material för hyllor	Trä
Displaytyp	Digital
Köldmedium	R600a
Underhåll och rengöring	Rengör med en mjuk trasa och såpvatten
Reservdelar och reparerbarhet	Finns hos eftermarknadsservice

Vanliga frågor - WFG 49 VESTFROST

Vad är kapaciteten för vinskåpet Vestfrost WFG 49?

Kapaciteten för Vestfrost WFG 49 är 49 standardflaskor.

Hur ställer jag in temperaturen?

Använd den touchkänsliga kontrollpanelen för att ställa in temperaturen mellan 5 °C och 18 °C. Se manualen för exakta inställningar.

Vinskåpet låter, är det normalt?

Ett lätt kompressorljud är normalt. Om ljudet är för högt, kontrollera att apparaten står vågrätt och inte vidrör en vägg.

Hur rengör jag vinskåpet?

Koppla bort apparaten, ta bort flaskorna och rengör insidan med en mjuk trasa fuktad med såpvatten. Skölj och torka noggrant.

Var hittar jag reservdelar till Vestfrost WFG 49?

Reservdelar finns hos Vestfrosts eftermarknadsservice eller via auktoriserade återförsäljare. Ange modellnumret WFG 49.

Dörren stängs inte ordentligt, vad gör jag?

Kontrollera att apparaten står vågrätt och att inget hindrar stängningen. Rengör dörrtätningarna och se till att de är i gott skick.

Hur byter jag lampan?

Belysningen är LED och kräver inget byte av användaren. Kontakta eftermarknadsservice om den går sönder.

Vilken är elförbrukningen för vinskåpet?

Förbrukningen beror på omgivningstemperaturen och inställningen. Energiklassen är G enligt gällande normer.

Kan jag förvara flaskor i olika storlekar?

Ja, trähyllorna kan ta emot flaskor i olika storlekar, inklusive magnumflaskor beroende på tillgängligt utrymme.

Vad gör jag vid strömavbrott?

Om avbrottet är kortvarigt håller flaskorna en bra temperatur. Undvik att öppna dörren. Om avbrottet varar mer än några timmar, flytta flaskorna till en sval plats.

BRUKSANVISNING WFG 49 VESTFROST

Indikatorlyset lyser när apparaten är låst.

OBS

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

VARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

VARNING:

Skada inte köldmediekretsen.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

VARNING:

När du placerar apparaten, se till att nätsladden inte är instängd eller skadad.

VARNING:

Placera inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.

• Förvara alltid nycklarna på en separat plats och utom räckhåll för barn.
• Barn bör övervakas så att de inte leker med enheten.
• Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet.
• Innan du servar eller rengör apparaten, koppla ur apparaten från elnätet eller koppla bort strömförsörjningen.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig förångarplåt och övre delar är normalt. Enheten ska därför avfrostas i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.
• Denna apparat är endast avsedd att användas för förvaring av flaskor eller burkar.
• Denna apparat är avsedd att användas i hushåll och liknande applikationer.
• Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

KLASS 1 LED-PRODUKT

Denna apparat är avsedd att användas i hushåll och liknande applikationer som t.ex.

• personalkök i butiker, kontor och andra arbetsmiljöer;
• bondgårdar och av kunder i hotell, motell och andra bostadsmiljöer;
• miljöer av bed and breakfast-typ;
• catering och liknande tillämpningar inom och utanför detaljhandeln.

Innehåll

Varning 2

Före användning....4

Tekniska data....4

Lär känna din kyl 5

Driftsättning och installation......6

Reducerad energiförbrukning vid användningen....6

Hjälp och funktion....7

Byt gångjärn på dörr 9

Avfrostning, rengöring och underhåll......12

Fellista....13

Garanti, reservdelar och service....14

Bortskaffning....15

CE-försäkran om överensstämmelse...... A

Före användning Tekniska data

Före användning: Kontrollera att skåpet inte är skadat. Transportskador ska anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Avlägsna emballaget. Innan du använder kylskåpet, torka av alla delar med varmt vatten och ett milt rengöringsmedel, skölj sedan med rent vatten och torka.

Vid första användning eller efter transport, ställ kylskåpet i upprätt läge i minst 1 timme utan ström. Annars kan kompressorn skadas.

Apparaten uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU.

Kablar och anslutningar till strömförsörjningssystemet måste följa alla (nationella och lokala) föreskrifter.

Kylskåpet är avsett för anslutning till växelström. Anslutningen ska ske till ett separat uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via ett korrekt installerat jordat uttag. Uttaget måste skyddas med en 10-13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera att typskylten anger rätt spänning och strömstyrka.

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Ljuskälla som kan bytas ut av en specialist.

Kontrollenhet som kan bytas ut av en specialist.

fig. 1

Lär känna din kyl

fig. 2

Driftsättning och installation

Placering

Av säkerhets- och driftsmässiga skäl får kylen inte placeras utomhus.

Ställ kylen på ett plant underlag i ett torrt och ventilerat rum (max. 75 % relativ luftfuktighet). Ställ inte kylen nära värmekällor som spis eller element, och undvik att den utsätts för direkt solljus eller värme från en annan källa.

Installation

Underlaget som kylen står på ska vara plant. Använd inte en ram eller liknande.

Det är viktigt att kylen står helt rakt. Man kan justera skåpet med hjälp av de justerbara fötterna framtill (se fig. 2). Kontrollera med ett vattenpass att skåpet står rakt.

Skåpet kan byggas in i ett kök eller stå fritt. Om skåpet ska byggas in måste det finnas tillräcklig luftutrymme mellan kökslisten och kylen. Gångjarsidan kräver 5 mm luft.

Den medföljande fotpedalen kan monteras med skruvarna som ligger lösa i plastpåsen.

OBS: Fotpedalen ska inte monteras om kylen byggs in bakom en kökslist.

Rumstemperaturen

Klimatklassen står på typskylten (se sida 11).

OBS: Kylen fungerar bäst vid en rumstemperatur mellan 10 och 32 °C

Klimatklassen anges på typskylten. Den specificerar den optimala rumstemperaturen.

Klimatklass Tillåten temperatur
SN +10 °C till +32 °C	°C
N +16 °C till +32 °C	°C
ST +16 °C till +38 °C	°C
T +16 °C till +43 °C	°C

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur.

2) Med högre börvärdesinställning på termostaten.

3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

Hjälp och funktion

Tryck på den här knappen för att sätta på enheten. Tryck och håll in knappen i 3 sekunder. Vänster display räknar ned från 3 till 1, därefter stängs enheten av

2. Indikatorlampa

Visar kompressor i drift.

3. Knapp för belysningsläge (pip-signal)

Det finns tre belysningslägen (L1/L2/

L3). Standardinställningen är läge L1.

L1: Öppen dörr: belysning tänd. Stängd dörr: belysning släckt.

L2: Belysningen är konstant tänd, oavsett om dörren är öppen eller stängd.

Öppen dörr med 100 % ljusstyrka.

Stängd dörr med 75 % ljusstyrka.

L3: Öppen dörr: belysning tänd. Stängd dörr: belysningen släcks automatiskt efter 10 minuter.

Tryck på den här knappen för att växla mellan de tre lägena. Den valda ikonen blinkar på vänster display (L1, L2 eller L3). När du byter läge aktiverar systemet det valda läget efter att ikonen har blinkat 5 gånger.

4. Vänster display

Visar den inställda temperaturen i den övre zonen.

5. Knapp för att justera temperaturen i den övre zonen (pipsignal)

Varje gång du trycker på den här knappen sänks temperaturen med en grad i taget. När inställningen när det nedre gränsvärdet på 5°C återgår den till det övre gränsvärdet på 10°C. När du har valt önskad temperatur blinkar det valda värdet i 5 sekunder, därefter visar displayen den inställda temperaturen.

6. Höger display

Visar den inställda temperaturen i det nedre utrymmet.

7. Knapp för att justera temperaturen i den nedre zonen (pipsignal)

+ Varje gång du trycker på den här knappen sänks temperaturen med en grad i taget. När inställningen när det nedre gränsvärdet på 10°C återgår den till det övre gränsvärdet på 18°C. När du har valt önskad temperatur blinkar det valda värdet i 5 sekunder, därefter visar displayen den inställda temperaturen.

8. Knapp för belysningsfärg (pip-signal)

Tryck på den här knappen för att ändra belysningens färg. Standardinställningen är vitt ljus. Varje gång du trycker på knappen växlar belysningens färg mellan vitt - blått - orange. Knappens bakgrundsfärg ändras samtidigt.

9. Knapp för barnlås (pipsignal)

Standardinställningen är olåst. Tryck och håll in knappen i 3 sekunder för att låsa eller låsa upp enheten. Indikatorlampan lyser när enheten är låst.

10. Indikatorlampa

Indikatorlampan lyser när enheten är låst.

OBS!

För att växla mellan °C och °F, tryck och håll in knapp 5 eller 7 i 3 sekunder. Displayen visar vald inställning.

Temperaturlarm

Om temperaturen i kylen är högre än 23°C kommer displayen att visa "HI", och efter en timme kommer larmet / signalen att ljuda. Detta betyder att den invändiga temperaturen är för hög. Om temperaturen i kylen är lägre än 0°C kommer displayen att visa "LO", och samtidigt aktiveras larmet för tekniskt fel (pipsignal).

Larm vid öppen dörr

Om du glömmer att stänga dörren, eller om dörren inte stängs helt, ljuder larmet/signalen efter 5 minuter. Stäng dörren helt för att förhindra förlust av kalluft.

Minnesfunktion för temperaturen

Vid ett strömavbrott kan vinkylen komma ihåg de tidigare temperaturinställningarna, och när strömmen återkommer återgår temperaturen till samma inställning som före strömavbrottet.

Hyllor

För att inte skada packningen på dörren är det väldigt viktigt att öppna dörren helt innan du drar ut hyllorna.

Hyllorna ska lutas en aning innan de tas ut eller sätts in, se bilden till höger.

För enkel åtkomst till det innehåll som förvaras måste du dra ut hyllorna ungefär 1/3 ur skenans fack. Trähyllorna är konstruerade med konkava spår så att långa vinflaskor kan förvaras på tvären.

Byt gångjärn på dörr

fig. 7.1

Se till att kylen inte är ansluten till elen och lägg den på rygg. STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Nedre gångjärn, höger
2. Skruvar
3. Gångjärn
4. Dörr
5. Övre gångjärn, höger
6. plastkåpan
7. Gångjärnsskruvar
8. Övre gångjärn, vänster
9. Skyddsproppar
10. Nedre gångjärn, vänster
11. Dörrbeslag 12. Skruvar
12. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (2) från gångjärnet (3) och montera sedan av dörren (4) och gångjärnet (3) (fig. 7.1).
13. Ta ut skruvarna (12) från dörrbeslaget (11) och montera fast beslaget på motsatt sida av dörren. Vrid gångjärnet (3) 180 grader och montera på motsatt sida av dörren (fig. 7.1).
14. Ta bort plastkåpan (6)
15. Montera av det övre gångjärnet (5) och ta bort det (fig. 7.2).
16. Ta bort skyddspropparna (9) och montera fast reservgångjärnet (8) på motsatt sida av kylen med tre skruvar. (fig. 7.4).
17. Montera det vänstra reservgångjärnet (10). (fig. 7.5).
18. Montera dörren
19. Sätt i de tre däckpluggarna igen (9)

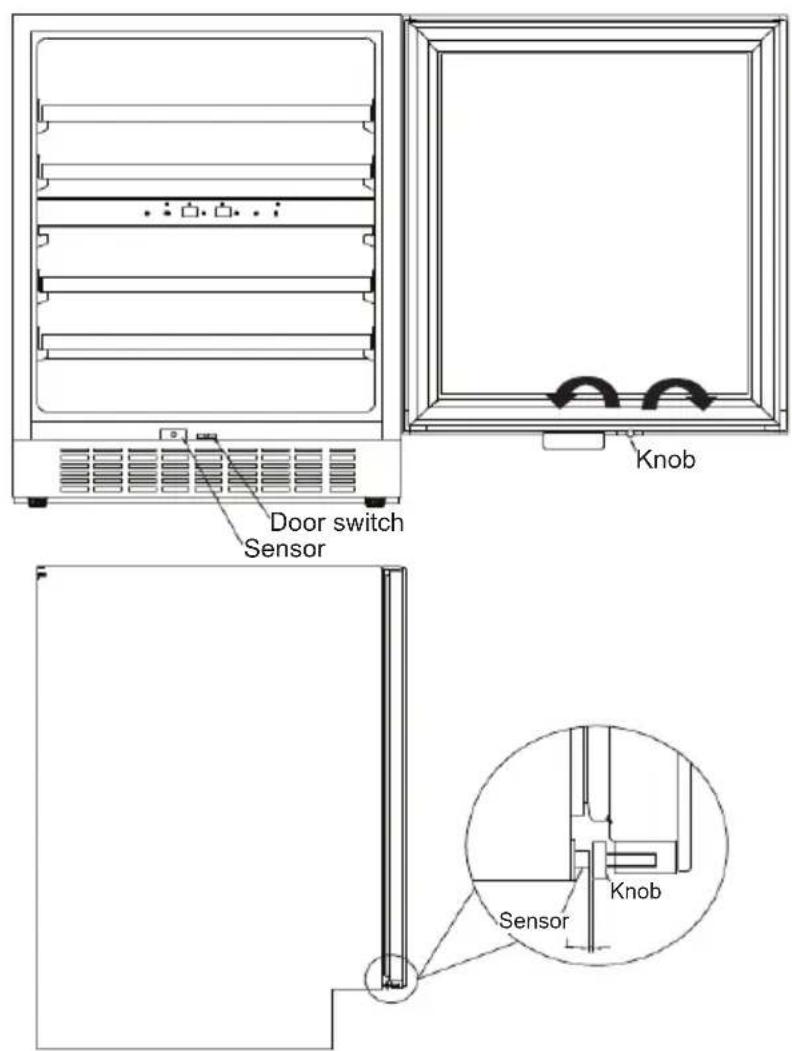

Automatisk dörröppningsfunktion

När dörren är stängd, tryck 2–3 sekunder nere till vänster på dörren. Då aktiveras tryckstången, och dörren öppnas automatiskt. Därefter dras tryckstången automatiskt in igen. Efter två sekunder kan dörren stängas manuellt.

fig. 10

1. Dörrpackningen kan påverkas av värmeutvidgning, vilket leder till minskad känslighet. Följ instruktionerna för att justera vredet när du trycker på dörren utan svar.
2. När utrymmet mellan tryck för att öppna sensor och ratt är mer än 0,5 mm. Vrid vredet till vänster sida, vredet kommer att sträcka sig från dörrkarmen. Den dras in 0,75 mm när den vrids 1 varv.
3. När utrymmet mellan tryck för att öppna sensor och vredet är mindre än 0,5 mm. Vrid vredet till höger sida, vredet dras tillbaka till dörrkarmen. Den dras in 0,75 mm när den vrids 1 varv.

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från-knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvållösning (max. 65 °C). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspädd med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man rengöring under enheten.

Byta ljus

Produkten använder lysdioder som ska hålla hela produktens livstid. Skulle du trots allt behöva byta lamporna ska du tillkalla service.

Fellista

Fel Möjlig orsak Lösning
Skåpet fungerar inte.	Skåpet är avstängt.Strömavbrott. Säkringen har gått.Kylen är inte korrekt inkopplad.	Tryck på på/av-knappen.Kontrollera att strömmen är ansluten. Säkringen ska vara påslagen.
Det samlas vatten i botten av kylen.	Avloppsröret är igentäppt. Rensa avloppsröret och av-loppshålet på bakväggen.
Vibrationer och oljud.	Skåpet står snett.Skåpet lutar mot andra element.Behållare eller flaskor rör vid varandra i skåpet.	Ställ in kylen med ett vattenpass.Flytta kylen bort från andra ele-ment eller anordningar som står i direkt anslutning till kylen.Kontrollera avståndet mellan flaskor och/eller behållare.
Kompressorn kör konstant.	Hög rumstemperatur. Kontrollera att ventilationen är bra.
Flaskorkylaren är inte tillräckligt kall.	Kontrollera temperaturinställningen.Dörren öppnas för ofta.Dörren är inte helt stängd.Dörrens packning tätar inte ordentligt.	Ställ in den önskade temperatu-ren.Håll dörren stängd en längre tid.Stäng dörren.Justera dörren.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgärd av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar pga. t.ex. trasig säkring eller felaktig hantering kommer kostnaden för serviceassistansen att debiteras ägaren.

Reservdelar

Vid beställning av reservdelar ska modell, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

fig. 10

Bortskaffning

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

VAROITUS:

SE Rätt till ändringar förbehålls.
