Produkttype	Vinkjeller
Merke	Vestfrost
Modell	WFG 49
Kapasitet	49 flasker
Mål (H x B x D)	84 x 60 x 58 cm
Nettovekt	35 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiklasse	G
Temperaturområde	5 °C til 18 °C
Kjøletype	Kompressor
Innvendig belysning	LED
Reversibel dør	Ja
Sikkerhet	Lås med nøkkel
Støynivå	42 dB
Antall hyller	4
Hyllemateriale	Tre
Displaytype	Digital
Kjølemiddel	R600a
Vedlikehold og rengjøring	Rengjør med en myk klut og såpevann
Reservedeler og reparerbarhet	Tilgjengelig via kundeservice

Ofte stilte spørsmål - WFG 49 VESTFROST

Hva er kapasiteten til vinkjelleren Vestfrost WFG 49?

Kapasiteten til Vestfrost WFG 49 er 49 standard flasker.

Hvordan stiller jeg inn temperaturen?

Bruk det berøringsfølsomme kontrollpanelet for å stille inn temperaturen mellom 5 °C og 18 °C. Se bruksanvisningen for nøyaktige innstillinger.

Vinkjelleren lager støy, er det normalt?

En svak driftslyd fra kompressoren er normal. Hvis støyen er overdreven, kontroller at apparatet står i vater og ikke berører en vegg.

Hvordan rengjør jeg vinkjelleren?

Koble apparatet fra strømmen, fjern flaskene og rengjør innsiden med en myk klut fuktet med såpevann. Skyll og tørk grundig.

Hvor finner jeg reservedeler til Vestfrost WFG 49?

Reservedeler er tilgjengelig via Vestfrosts kundeservice eller autoriserte forhandlere. Bruk modellnummeret WFG 49.

Døren lukker seg ikke ordentlig, hva gjør jeg?

Kontroller at apparatet står i vater og at ingenting hindrer lukkingen. Rengjør dørtetningene og sørg for at de er i god stand.

Hvordan bytter jeg lyspæren?

Belysningen er LED og krever ikke utskifting av brukeren. Ved feil, kontakt kundeservice.

Hva er strømforbruket til vinkjelleren?

Forbruket avhenger av omgivelsestemperaturen og innstillingen. Energiklassen er G i henhold til gjeldende standarder.

Kan jeg lagre flasker i forskjellige størrelser?

Ja, trehyllene kan romme flasker i forskjellige størrelser, inkludert magnumflasker avhengig av tilgjengelig plass.

Hva gjør jeg ved strømbrudd?

Hvis strømbruddet er kort, vil flaskene holde god temperatur. Unngå å åpne døren. Hvis strømbruddet varer mer enn noen timer, flytt flaskene til et kjølig sted.

BRUKSANVISNING WFG 49 VESTFROST

Ibrugtagning og installation

Placering

Viser, at kompressoren er i drift.

Afrimning, rengøring og vedligeholdelse

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

Sørg for at ventilasjonsåpninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper eller metoder for å fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Fare og risiko for brann eller eksplosjon da kjølemiddelet er brennbart. Må kun repareres av utdannet personale.

ADVARSEL:

Når apparatet settes i posisjon, sørg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, forlengerledninger eller andre strømforsyninger på baksiden av enheten.

- Oppbevar alltid nøklene et annet sted og utenfor barns rekkevidde.

- Barn bør holdes under oppsyn for å sikre at de ikke leker med apparatet.

- Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, med mindre de har fått tilsyn eller instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

- Før det utføres service eller renhold av apparatet, må støpslet trekkes ut eller strømmen avbrytes.

- Hvis ledningen er skadet, må den skiftes ut av produsenten, dennes forhandler eller en annen kvalifisert person for å unngå fare for skade.

- Isdannelse på innvendig fordampervegg og øvre deler er naturlig forekommende, og derfor bør apparatet avrimes ved normalt renhold og vedlikehold.

- Vær oppmerksom på at endringer i konstruksjonen til apparatet vil medføre at garanti og produktansvar bortfaller.

• Apparatet er utelukkende beregnet på oppbevaring av flasker eller bokser.
• Apparatet er beregnet på bruk i husholdninger og lignende.
• Oppbevar ikke eksplosive stoffer, slik som sprayflasker med en brennbar drivgass, i dette apparatet.

KLASSE 1 LED-PRODUKT

Dette apparatet er beregnet for bruk i husholdninger og lignende bruksområder som f.eks.

• kjøkkenpersonale i butikker, kontorer og andre arbeidsmiljøer;
• gårder og av kunder på hoteller, moteller og andre typer overnatting;
• bed and breakfast;
• catering og lignende applikasjoner for detaljhandel og ikke-detaljhandel.

Innhold

Advarsel....2 Før bruk....4 Tekniske data....4 Bli kjent med skapet 5 Igangsetting og installasjon 6 Energispare forslag 6 Betjening og funksjon 7 Omhengsling av dør 9 Avriming, rengjøring og vedlikehold .....12 Feilsøkingsliste 13 Garanti, reservedeler og service ....14 Kassering....15 CE Overensstemmelseserklæring......A

Før bruk

Kontroller at skapet ikke har blitt skadet under transporten. Transportskader skal anmeldes til forhandleren før kjøleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørr grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport, eller det har blitt lagret i kalde omgivelser (kaldere enn +5 °C), må apparatet stå oppreist i minimum en time innen det tas i bruk.

Tekniske data

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatibilitet 2014/30/EU

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gjeldende lokale og nationale standarder og lover.

Kontakten skal være fritt tilgjengelig.

Apparatet kobles kun til 220/240 v/50Hz vekselstrøm via en korrekt innstallert stikkontakt med jordforbindelse

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk på typeskiltet, om anført spenning og strøm svarer til verdiene i din nettspenning.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet

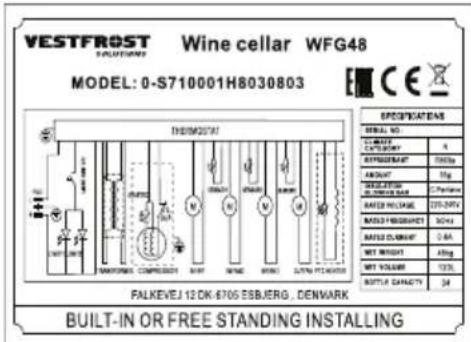

Typeskiltet gir forskjellig teknisk informasjon som f.eks. type og serienummer.

Lyskilden må byttes av en profesjonell

Styringsutstyret må byttes av en profesjonell

Bli kjent med skapet

Igangsetting og installasjon

Plassering

Apparatet skal av sikkerhets- og driftsmessige grunner ikke plasseres utendørs.

Sett skapet på et jevnt underlag i et tørt og godt ventilert rom (maks. 75 % relativ luftfuktighet). Ikke plasser skapet tett inntil varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys eller varme fra andre varmekilder.

Installasjon

Skapet skal settes på et jevnt underlag. Ikke bruk ramme eller lignende.

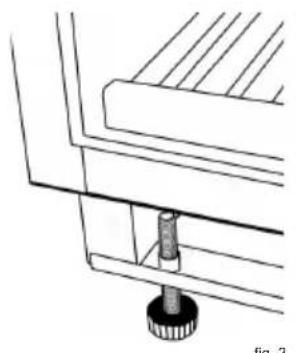

Det er viktig at skapet står helt rett. Du kan justere skapet ved å vri de justerbare føttene i fronten opp eller ned (se figur 2). Bruk et vater for å kontrollere at skapet står rett.

Innbygging

Skapene kan bygges inn i et kjøkkenelement eller stå fritt (figur 5). Ved innbygging av skapet må du kontrollere at det er tilstrekkelig luftgjennomstrømning i kjøkkensokkelen foran apparatet. Hengselsiden krever 5 mm luft.

Fotpanelet som følger med, kan monteres med to de medfølgende skruene som ligger løst i plastposen.

OBS: Fotpanelet skal ikke monteres hvis apparatet bygges inn bak en kjøkkensokkel.

Merk: Skapet fungerer best ved romtemperaturer mellom 10 og 32 °C

Energiforbruket reduseres:

1) .. jo lavere romtemperaturen er 2) .. jo varmere termostaten er innstilt 3) .. jo mindre døren blir åpnet og jo kortere tid den er åpen.

fig. 4

Betjening og funksjon

Trykk denne knappen for å slå på apparatet. Trykk og hold knappen i tre sekunder. Venstre skjerm viser en nedtelling fra tre til en, og så slår apparatet seg av.

2. Indikatorlys

Viser at kompressoren går

3. Lysmodus (pipelyd)

Det fins tre lysmoduser (L1/L2/L3). Modusen L1 er standard.

L1: Dør åpen: lys på. Dør lukket: lys av. L2: Lyset er på hele tiden, uansett om døren er åpen eller lukket. Dør åpen med 100 % lysstyrke. Dør lukket med 75 % lysstyrke.

L3: Dør åpen: lys på. Dør lukket: lyset slår seg av automatisk etter 10 minutter. Trykk denne knappen for å bytte mellom de tre modusene. Venstre skjerm blinker med ikonet for valget ditt (L1 eller L2 eller L3). Når du bytter til ønsket modus, går systemet over til denne modusen etter at ikonet har blinket fem ganger.

4. Venstre skjerm

Viser den innstilte temperaturen i det øvre kammeret.

5. Knapp for å justere den øvre temperatursonen (pipelyd)

Hvert trykk på denne knappen senker temperaturen i inkrementer på en grad. Når innstillingen når den nedre grenseverdien på 5 °C, går de tilbake til den øvre grenseverdien på 10 °C. Etter at du har valgt ønsket temperaturverdi, blinker den angitte verdien i fem sekunder. Deretter viser skjermen innstilt temperatur.

6. Høyre skjerm

Viser den innstilte temperaturen i det nedre kammeret.

7. Knapp for å justere den nedre temperatursonen (pipelyd)

Hvert trykk på denne knappen senker temperaturen i trinn på én grad. Når innstillingen når den nedre grenseverdien på 10 °C, går den tilbake til den øvre grenseverdien på 18 °C. Etter at du har valgt ønsket temperaturverdi, blinker den angitte verdien i fem sekunder. Deretter viser skjermen innstilt temperatur.

8. Lysfarge (pipelyd)

Trykk på denne knappen for å endre lysfargen. Standardinnstillingen er hvitt lys. Hvert trykk endrer fargen fra hvit - blå - oransje. Bakgrunnsfargen på knappen endrer seg samtidig.

9. Barnelås (pipelyd)

Barnelås (pipelyd)

Standardinnstillingen er ulåst. Trykk og hold knappen i tre sekunder for å låse eller låse opp apparatet. Indikatorlyset lyser når det er låst.

10. Indikatorlys

Du kan bytte mellom °C og °F ved å trykke og holde knappene 5 eller 7 for temperaturjustering i tre sekunder. Skjermen viser ønsket innstilling.

Temperaturalarm

Hvis temperaturen på innsiden er høyere enn 23 °C, viser skjermen "HI", og etter én time høres alarmen / summeren. Dette betyr at den innvendige temperaturen er for høy. Hvis temperaturen på innsiden er lavere enn 0 °C, viser skjermen "LO", og samtidig blir alarmen feilindikator også aktiv (pipelyd).

Åpen dør-alarm

Hvis du glemmer å lukke døra, eller døra ikke lukkes skikkelig, høres alarmen/summeren etter fem minutter. Lukk døra helt for å unngå at kald luft slipper ut.

Temperatur-minnefunksjon

I tilfelle strømbrudd kan vinkjøleren huske forrige temperaturinnstilling, slik at kjøle-temperaturen går tilbake til samme innstilling som før strømbruddet når strømmen er tilbake.

Hyller

For at du ikke skal skade pakningen på døren er det svært viktig at du åpner døren helt før du tar ut hyllene.

Hyllene må vippes litt før de fjernes eller settes inn, som vist til høyre.

For enkel tilgang til innholdet bør du plassere hyllene rundt 1/3 ut av skinnerommet.

hyllene rundt 1/3 ut av skinnerommet.

Trehyllene er utformet med konkave spor, slik at høye vinflasker kan oppbevares på tvers.

1. Nederste hengsel (høyre)
2. Topphengsel (høyre)
3. Topphengsel (venstre)
4. Dørbeslag 12. Skruer
5. Skruer
6. Plastdeksel
7. Dekkpropper

3. Dørhengsel

1. Dør
2. Hengselskruer
3. Nederste hengsel (venstre)
4. Åpne døren med en vinkel på 90 grader. Fjern de to skruene (2) fra dørhengslet (3) og avmonter døren (4). Avmonter dørhengslet (3) fra døren. (fig. 7.1).
5. Avmonterer skruene (12) fra dørhengslet (11), og monter hengslet igjen på motsatt side av døren. Vri dørhengslet (3) 180 grader, og monter det på motsatt side av døren (fig. 7.1)
6. Avmonter plastdeksel (6)
7. Avmonter topphengslet (7), og fjern det. (fig. 7.2)
8. Avmonter dekslene (9), og monter reservedelshengslet (8) på motsatt side av kabinettet med de tre skruene. (fig. 7.4)
9. Monter det venstre reservedelshengslet (10). (fig. 7.5)
10. Monter døren
11. Sett inn de tre dekkproppene igjen (9).

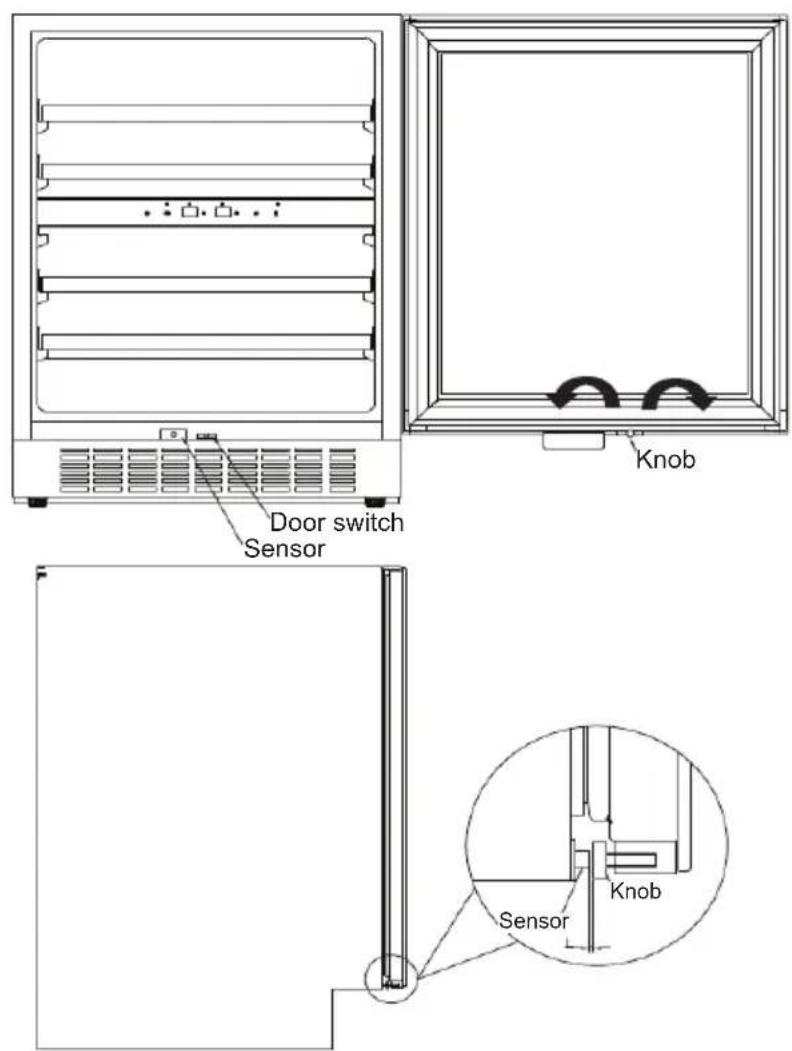

Automatisk døråpnefunksjon

Etter at døren er lukket, trykk 2–3 sekunder på nedre, venstre side av døra. Etter det starter skyvestangen automatisk og kjøres ut, og døren åpnes automatisk. Deretter trekker skyvestangen seg automatisk inn igjen. Etter to sekunder kan du lukke døra manuelt.

fig. 9

fig. 10

1. Dørpakningen kan påvirkes av varm ekspansjon som førte til mindre følsomhet. Følg instruksjonene for å justere knappen når du skyver døren uten respons.
2. Når avstanden mellom trykk for å åpne sensor og knott er mer enn 0,5 mm. Vri knotten til venstre side, knotten vil strekke seg fra dørkarmen. Den trekkes tilbake 0,75 mm når den dreies 1 omdreining.
3. Når avstanden mellom trykk for å åpne sensor og knott er mindre enn 0,5 mm. Vri knotten til høyre side, knotten vil trekkes tilbake til dørkarmen. Den trekkes tilbake 0,75 mm når den dreies 1 omdreining.

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjøleskapet

Avriming av kjøleskapet foregår automatisk, smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjøres ren engang imellom.

Rengjøring

Slukk strømmen på PÅ/AV-knappen når skapet skal rengjøres innvendig. Skapet rengjøres best med en oppløsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65 °C). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørk grundig av. Smeltevannsavløpet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen inne i skapet. Sørg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsavløpet et par ganger om året. Rens med en piperenser eller lignende. Bruk aldri skarpe eller spisse gjenstander.

Tetningslisten omkring døren krever jevnlig rengjøring for å unngå misfarging og sikre lang levetid. Bruk rent vann. Etter rengjøring av dørens tetningslist bør du kontrollere om den fortsatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Skift ut lys

Det brukes lysdioder som er dimensjonert til å holde hele levetiden til produktet. Dersom det likevel blir nødvendig å skifte ut lyskilden, må du tilkalle service.

Feilsøkingsliste

Feil Mulig årsak Løsning
Skapet er “dødt”! Skapet er slukket.Strømavbrudd; sikringen er slått ut; støpslet er ikke satt riktig i.		Trykk på PÅ/AV-knappen.Kontroller om strømmen er tilkob-let. Sikringen skal være slått på.
Det renner vann i bunnen av kjøles-kapet.	Smeltevannsavløpsrøret er tett. Røns smeltevannsavløpet og avløpshullet i bakveggen.
Vibrasjoner eller sjenerende støy.	Skapet står skjevt.Skapet hviler mot andre kjøk-kenelementer.Beholdere eller flasker berører hverandre i skapet.	Innstill skapet med et vater.Trekk skapet vekk fra kjøkkene-lementer eller apparater som står umiddelbart opp langs skapet.Sørg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for god ventilasjon.
Flaskerkjøleren er ikke kald nok	Kontroller temperaturinnstillin-gen.Døren er for ofte åpen.Døren er ikke helt lukket.Dørpakningen er ikke tett nok.	Angi ønsket temperatur.Hold døren lukket i en lengre tidsperiode.Lukk døren.Juster døren.

Garanti, reservedeler og service

Bortfall av garanti

Feil og skade forårsaket direkte eller indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygning, installasjon eller strømtilkobling. Brann, ulykke, lynnedslag, spenningsvariasjon eller andre elektrisk forstyrrelse, inkludert defekt sikring eller feil i de elektriske installasjonene er ikke dekket av denne garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enhver annen feil eller skade som produsenten kan påvise er forårsaket av annet enn fabrikasjons- eller materialfeil er ikke dekket av denne garantien.

Legg merke til at endringer i konstruksjonen av apparatet eller endringer av komponenter i apparatet vil medføre bortfall av garanti og produktansvar, og utstyret vil ikke lenger være tillat å bruke. Godkjenningen på type-skiltet vil også være ugyldig.

Transportskade oppdaget av kjøper er primært et forhold mellom kjøper og forhandler, dvs. forhandleren må sikre at slike klager blir løst til kjøperens tilfredshet.

Før du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekket av garantien, f.eks. hvis feilen skyldes at sikringen er gått eller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

Reservedele

Ved bestilling av reservedeler, vennligst opplys type, serie- og produknummer for apparatet. Denne informasjonen finnes på typeskiltet. Typeskiltet inneholder forskjellig teknisk informasjon, inkludert type- og serienummer.

fig. 10

Kassering

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier.

Slike symboler på produkter, emballasje og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

Informasjon om håndtering i land utenfor EU

Disse symbolene gjelder bare innenfor EU. Hvis du ønsker å kassere dette produktet, må du ta kontakt med forhandleren eller de lokale myndigheter og spørre dem om hvordan det skal kasseres på riktig måte.

Merknader for batterisymbol:

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

Advarsel

ADVARSEL:

Rett til endringer forbeholdes.
