VKG 571 - Viinikellari VESTFROST - Ilmainen käyttöohje ja opas

Tuotetyyppi	Viinikellari
Merkki	Vestfrost
Malli	VKG 571
Virtalähde	220-240 V / 50 Hz
Sulakearvo	10-13 A
Ilmastoluokka	SN, N, ST, T (riippuen mallista)
Lämpötilan säätö	Termostaattikytkin (0-7); suositeltu aloitusasento 4
Valaistus	LED-sisävalo, kytkettävä
Lukko	Valinnainen; avain mukana (ei kaikissa malleissa)
Hyllymateriaali	Puiset hyllyt
Hyllyn kantavuus	85 kg per hylly (enintään 5 mm taipuma)
Oven sarana	Vaihdettava (tee-se-itse-ohjeilla)
Kylmäaine	Hiilivety (tyyppi merkitty tyyppikilpeen)
Sulatustyyppi	Automaattinen (huurre muodostuu luonnostaan; sulatetaan puhdistuksen yhteydessä)
Energiansäästö	Pidä etäällä lämmönlähteistä; minimoi ovien avaaminen
Puhdistus	Mieto, hajustamaton pesuaine; vältä hankausaineita
Turvaominaisuudet	Lapsilukko; viileä kosketuspinta; automaattinen virrankatkaisu (sähkökatko)
Takuu	Vakiotakuu valmistajalta (katso lisätietoja käyttöohjeesta)
Varaosat	Saatavana huollon kautta; ilmoita malli ja sarjanumero

Usein kysytyt kysymykset - VKG 571 VESTFROST

Kuinka asetan lämpötilan Vestfrost VKG 571 viinikellarissani?

Käännä termostaattikytkintä 0 (pois päältä) - 7 (kylmin). Aloita asennosta 4 ja säädä tarpeidesi mukaan. Anna lämpötilan tasaantua 24 tuntia.

Voinko vaihtaa oven avautumissuunnan?

Kyllä, ovi on käännettävä. Seuraa käyttöohjeen yksityiskohtaisia ohjeita. Tarvitset tasapäinen ruuvimeisselin ja kuusiokoloavaimen. Huomaa, että vasen yläsarana on varaosa ja se on tilattava erikseen.

Mitä teen, jos viinikellari lakkaa toimimasta?

Tarkista ensin, että pistoke on kunnolla kiinni, sulake on ehjä ja virtalähde toimii. Jos kaikki on kunnossa, käännä termostaatti 0:aan 15 minuutiksi ja takaisin edelliseen asetukseen. Jos höyrystin ei edelleenkään huurru, ota yhteyttä huoltoon.

Kuinka puhdistan viinikellarin?

Irrota laite pistorasiasta. Käytä mietoa, hajustamatonta pesuainetta ja pehmeää liinaa. Kuivaa. Vältä hankausaineita tai teräsvillaa. Yläpaneeli ja aluslevy ovat irrotettavissa perusteellista puhdistusta varten. Puhdista myös lauhdutin ja kompressori harjalla tai imurilla.

Millaista kylmäainetta VKG 571 käyttää?

Laite käyttää hiilivetykylmäainetta (esim. R600a). Tarkka tyyppi ja määrä on merkitty tyyppikilpeen. Varmista, että huone on hyvin tuuletettu käyttöohjeen mukaan (vähintään 1 m³ / 8g kylmäainetta).

Sopiiko viinikellari sisäänrakennettuun asennukseen?

Kyllä, mutta sinun on varmistettava riittävä ilmankierto: jätä tilaa laitteen yläpuolelle, vähintään 1,5 cm saranapuolelle, kun ovi on auki, ja riittävä etäisyys seinään. Kun asennetaan toisen laitteen viereen, pidä 25 mm rako.

Viinikellarissani on lukko. Missä avain on?

Lukko on valinnainen ja avaimet toimitetaan laitteen mukana. Pidä ne lasten ulottumattomissa. Jos tarvitset vaihtoavainta, ota yhteyttä huoltoon ja ilmoita mallisi ja sarjanumerosi.

Kuinka paljon viiniä voin säilyttää?

Puiset hyllyt kestävät jopa 85 kg kukin. Tarkka pullokapasiteetti riippuu pullon koosta ja hyllyjen kokoonpanosta. Tämän kokoiset viinikellarit mahtuvat tyypillisesti 40-60 normaalikokoista pulloa.

Mitkä ovat suositellut ympäristön lämpötilat?

Katso tyyppikilven ilmastoluokkaa. Luokka SN: +10°C - +32°C; N: +16°C - +32°C; ST: +16°C - +38°C; T: +16°C - +43°C. Varmista, että huone on kuiva eikä altistu suoralle auringonvalolle.

Kuinka hävitän laitteen?

Älä hävitä kotitalousjätteen mukana. Noudata paikallisia WEEE-säännöksiä (sähkö- ja elektroniikkalaiteromu). Vie se määrättyyn keräyspisteeseen. Käyttöohjeessa on symbolit asianmukaiselle hävittämiselle EU:ssa.

KÄYTTÖOHJE VKG 571 VESTFROST

Jos laite sisältää hiilivetykylmäainetta, katso alla luetellut ohjeet.

Koska laite sisältää syttyvää kylmäainetta, on tärkeää varmistaa, että kylmäaineputket ovat ehjät.

Standardin EN378 mukaan laitteen asennustilan tilavuuden pitää olla vähintään 1m³ / 8 g laitteessa käytettyä hiilivetykylmäainetta. Tällä vältetään syttyvän kaasu/ilmaseoksen syntyminen asennustilaan kylmäainepiirin vuodon yhteydessä. Laitteessa käytetyn kylmäaineen määrä on ilmoitettu laitteen tyyppikilvessä.

VAROITUS:

Pidä laitteen kotelon tai asennuskaapin tuuletusaukot puhtaina.

VAROITUS:

Älä yritä nopeuttaa sulatusta mekaanisilla laitteilla tai muilla keinoilla, joita valmistaja ei ole suositellut.

VAROITUS:

Varo vaurioittamasta kylmäainepiiriä.

VAROITUS:

Älä käytä laitteen kylmätilassa mitään sähkölaitteita, joita valmistaja ei ole suositellut.

VAROITUS:

Älä altista tätä laitetta sateelle.

VAROITUS:

Tätä tuotetta eivät saa käyttää lapset tai toimintarajoitteiset henkilöt, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille ohjausta tai opastusta laitteen käytöstä. Varmista, etteivät lapset leiki laitteella.

VAROITUS:

Tätä laitetta voivat käyttää 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aisteihin liittyvät tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa laitteen käytöstä, mikäli he ovat turvallisuudesta vastaavan henkilön valvonnassa tai heidät on perehdytetty laitteen turvalliseen käyttöön ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat ja riskit.

VAROITUS:

Älä anna lasten leikkiä laitteella.

VAROITUS:

Lapset saavat puhdistaa ja huoltaa laitetta vain, jos he ovat yli 8-vuotiaita ja toimivat aikuisen valvonnassa.

VAROITUS:

Sisällä tämä laite et saa säilytä räjähtäviä aineita kuten aerosolipurkkien kanssa syttyvää polttoainetta käyttävät.

Tulipalo- ja räjähdysvaaran. Syttyvää kylmäainetta. Korjata vain koulutettu henkilöstö.

VAROITUS:

Kun asetat laitteen paikoilleen, varmista, ettei virtajohto ole juuttunut kiinni tai vahingoittunut.

VAROITUS:

Älä aseta laitteen taakse kytkentärasioita, jatkojohtoja tai muita virtalähteitä.

- Pidä avaimet erillään laitteesta ja poissa lasten ulottuvilta.

- Ennen kuin huollat tai puhdistat laitteen, irrota laite pistorasiasta tai katkaise virransyöttö.

- Vaurioituneen virtajohdon saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavan pätevyyden omaava henkilö.

- Huurteen muodostuminen sisäpuolen höyrystinseinän pinnalle ja yläosiin on täysin normaalia. Näin ollen laite tulisi sulattaa normaalin puhdistuksen tai huollon aikana.

- Huomaa, että laitteen rakenteeseen tehdyt muutokset aiheuttavat kaikkien takuiden ja tuotevastuiden raukeamisen.

- Laite on tarkoitettu viinin säilytykseen.

CLASS 1 LED PRODUCT

VAROITUS 2

Ennen käyttöönottoa....4

Kunnossapito....4

Viinikaapin esittely 5

Tekniset tiedot....6

Ympäristön lämpötila 6

Asennus....7

Vianmääritys....7

Energiansäästövinkit 7

Ohjauspaneeli....8

Kädensijan siirtäminen oven toiselle puolelle 9

Takuu, varaosat ja huolto....12

Laitteen hävittäminen 13

Ennen käyttöönottoa

Tarkista, että kaappi ei ole vaurioitunut kuljetuksen aikana. Kuljetusvaurioista voidaan ilmoittaa jälleenmyyjälle, jos kaappia ei ole otettu käyttöön.

Poista pakkausmateriaalit. Puhdista kaapin sisäosat haalealla pesuainevedellä. Pyyhi pinnat puhtaalla vedellä kostutetulla liinalla ja kuivaa huolellisesti (katso kohta puhdistus). Käytä pehmeää liinaa.

Pese kotelo ja ovet ulkopuolelta ja sisäpuolelta miedolla hajusteettomalla pesuaineella ja pyyhi se. Älä käytä hankaavia hioma-aineita, teräsvillaa tai vastaavia.

Kunnossapito

Puhdistuksen ajaksi kytke laitteesta virta pois ja irrota virtajohto seinästä. Alapaneeli voidaan irrottaa ja imuroida laitteen alta. Etene varovasti, jotta johdot eivät vioitu.

Puhdista laitteen sisäpinnat hajusteettomalla pesuainevedellä.

Voit myös irrottaa yläpaneelin ja puhdistaa sen samanaikaisesti laitteen sisäosien kanssa.

Jotta jäähdytysjärjestelmä toimisi optimaalisesti, kaapin takana oleva johdinkondensaattori ja kompressori tulee puhdistaa ajoittain harjalla tai pölynimurilla.

Muista puhdistaa myös vedenpoistokouru.

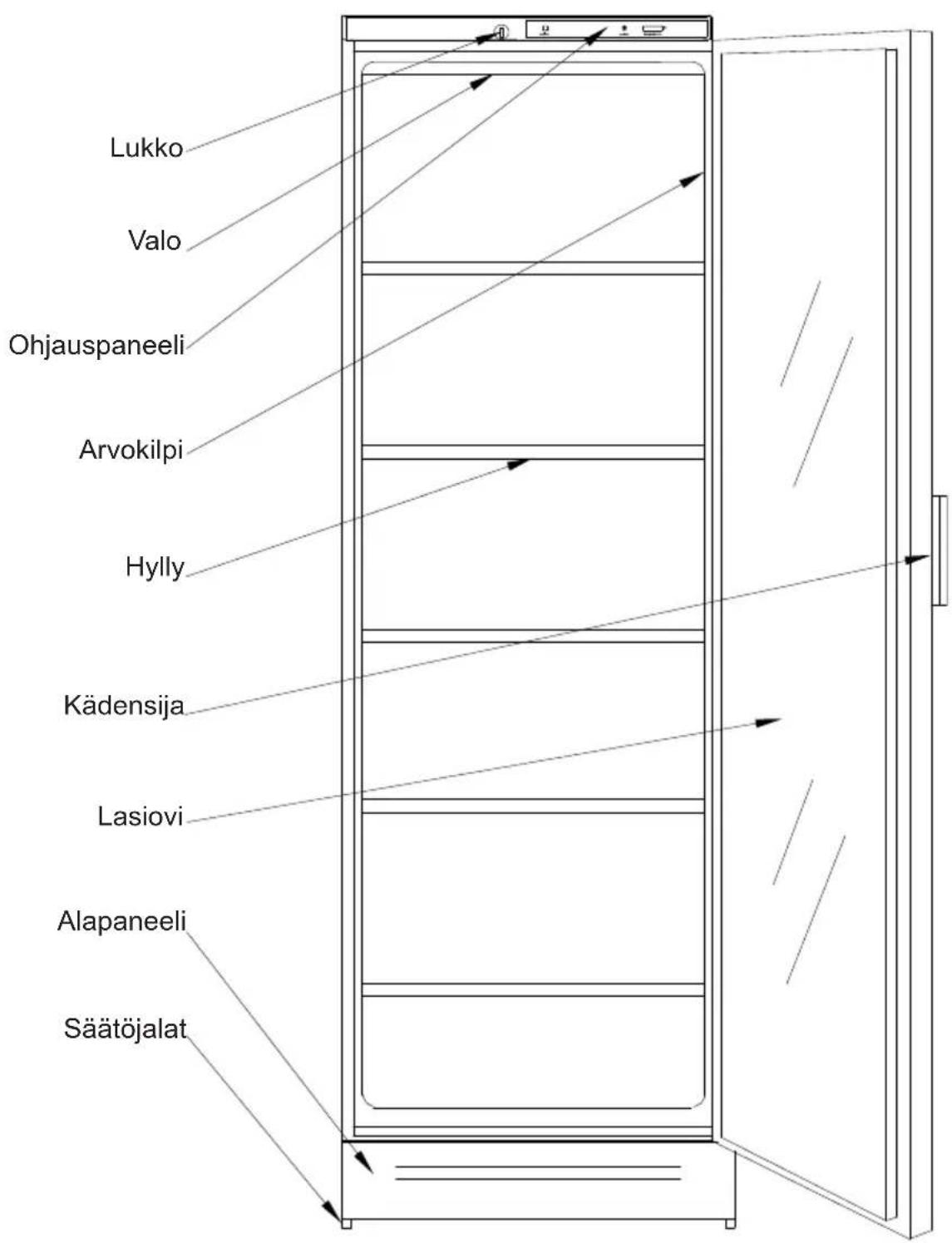

Viinikaapin esittely

Tekniset tiedot

Laite täyttää sovellettavien EU-direktiivien vaatimukset, mukaan lukien pienjännitedirektiivi 2006/95/ETY ja EMC-direktiivi 2004/108/ETY.

Tyyppikilvessä on kerrottu erilaisia teknisiä tietoja sekä tyyppi ja valmistenumero.

Pistorasiaan tulee päästä hyvin käsiksi.

Liitä laite 220/240 V / 50 Hz vaihtovirtaan ainoastaan määräysten mukaisesti asennetun pistorasian kautta. Pistorasia tulee suojata 10 A tai suuremmalla sulakkeella.

Laitteissa, joita käytetään Euroopan ulkopuolisissa maissa, on tarkistettava tyyppikilvestä, onko sähköverkon liitäntäjännite ja virtalaji sama kuin laitteessa. Tyyppikilpi on sijoitettu kylmälaitteen vasempaan alalaitaan.

Jännite ja teho / energia on ilmoitettu tyyppikilvessä.

Jos verkkoliitäntäjohto on vaihdettava, sen saa tehdä vain valtuutettu sähköasentaja.

Ympäristön lämpötila

Ilmastoluokka on merkitty tyyppikilpeen. Siitä näkee, millaisissa huoneen lämpötiloissa kylmälaitetta voi käyttää.

Huoneen lämpötilaluokka	Ihanteellinen huone-lämpötila
SN +10 °C - +32	°C
N +16 °C - +32	°C
ST +16 °C - +38	°C
T +16 °C - +43	°C

Asennus

Katso piirrokset sivuilla A - B.

Sijoita laite kuivaan paikkaan, jossa se ei altistu suoralle auringonvalolle tai muille lämmönlähteille.

TÄRKEÄÄ - Kaappi tulee asettaa täysin suoraan, mitä on helppo säätää kaapin etuosan säätöjaloilla. Kaappia ei saa sijoittaa kiinni seinään saranapuolelta.

Jos kaappi sijoitetaan matolle tai puulattialle, kaappia tulee säätää uudelleen jonkin ajan kuluttua, koska se voi painua pehmeään alustaan.

Jos kaappi asennetaan kalusteeseen, tulee ottaa huomioon kolme tekijää (katso sivut A + B):

1. Kaapin yläpuolella tulee olla riittävä ilma-aukko, jotta jäähdytysjärjestelmä toimii oikein.
2. Ovea avattaessa kaapin leveys kasvaa, joten oven on sijaittava kaapin ulkopuolella tai kaapissa on oltava vähintään 1,5 cm vapaata tilaa saranapuolella.
3. Saranapuolen etäisyyden seinään tai muihin pintoihin tulee olla riittävä.

Kaappi voidaan myös asentaa vierekkäin toisen kaapin kanssa.

Viinikaapin ympärille tulee jättää vähintään 25 mm:n etäisyys, jos se sijoitetaan toisen laitteen viereen.

Maadoituspistoke kannattaa sijoittaa laitteen yläpuolelle 2,0 m lattian yläpuolelle.

Noudata mahdollisia paikallisia asennusmääräyksiä.

Vianmääritys

Tarkista seuraavat kohdat ennen huoltokutsua.

• Varmista, että virtapistoke on oikein seinässä.
• Varmista, että vikavirtasuoja ei ole katkaissut virransyöttöä.
• Varmista, että ohjauspaneelin asetukset ovat oikeat.
• Katkaise laitteesta virta 15 minuutiksi. Kytke laitteeseen virta ja tarkkaile tilannetta 5 minuuttia. Tarkista, onko höyrystimessä huurretta.
• Älä avaa kaappia tarpeettomasti.

Energiansäästövinkit

Energiankulutusta voi alentaa seuraavasti:

1) alentamalla huonelämpötilaa 2) nostamalla termostaatin asetusta. 3) välttämällä oven avaamista ja pitämistä avattuna pitkiä aikoja.

Ohjauspaneeli

Kytke laite verkkovirtaan. Vihreä valo ilmaisee, että virta on kytketty.

Termostaattipainikkeella voidaan valita asetus väliltä 0 (lämmin) ja 7 (viileä). Valitse asetus, jolla saat aikaan toivotun lämpötilan. Aloita asetuksella 4.

1. Lukko (Kaikissa laitteissa ei ole ylälukkoa)
2. Vihreä valo ilmaisee, että virta on kytketty.
3. Lämpömittari
4. Termostaattipainike
5. Valon sytytys-/sammutuspainike.

Hyllyjen kuormitus

Puuhyllyjen kantokyky on enintään 85 kg. Jos hyllyillä on 85 kg:n kuorma, hyllyt voivat taipua enintään 5 mm. Jos haluat lisää vakautta, aseta päällekkäin kaksi puuhyllyä ja pullot niiden päälle.

Max. 85 kg.

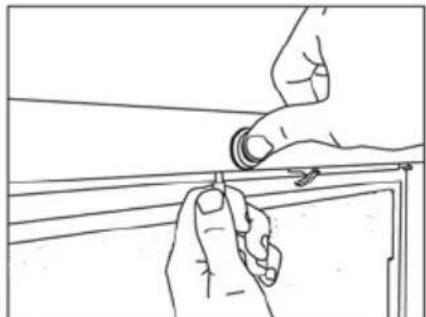

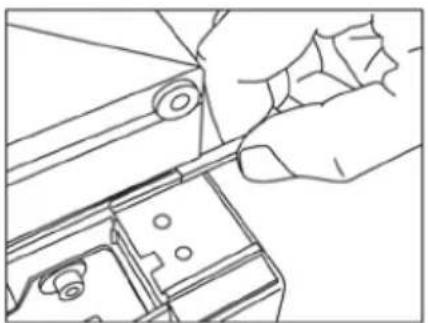

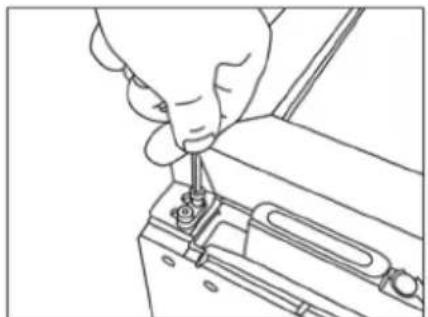

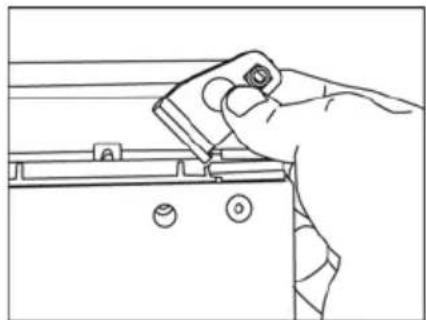

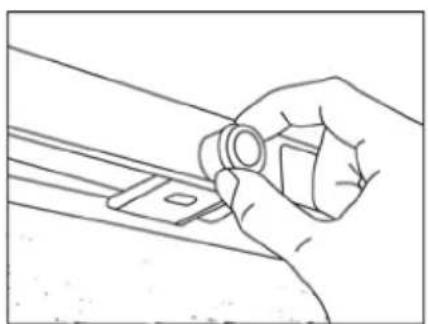

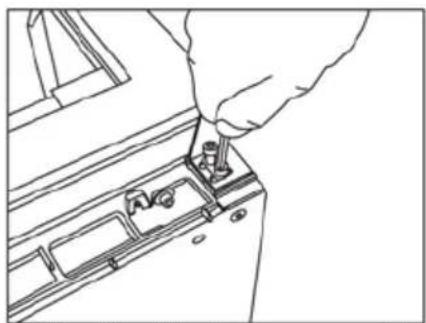

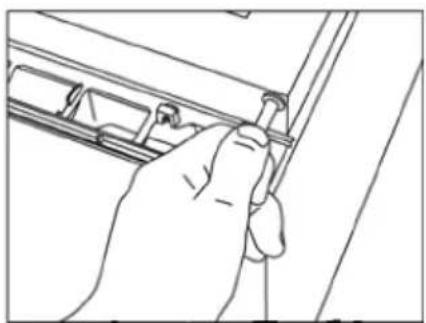

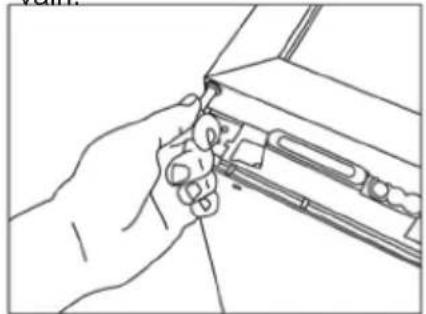

Kädensijan siirtäminen oven toiselle puolelle

(Kaikissa laitteissa ei ole lukkoa) HUOM.: Vasen yläsarana on varaosa, joka tilataan erikseen.

1. Irrota lukkotappi ruuvinvääntimellä.

1. Löysennä yläpaneelia. Älä irrota ruuveja, löysennä niitä vain.

1. Kallista yläpaneelia eteen ja irrota se. (kiinnitetty kolmesta kohdasta)

1. Aseta laite selälleen ja irrota yläsarana.

1. Irrota vääntöjousi ovesta saranatapin kanssa.

1. Irrota alasarana. 8. Siirrä kädensija toiselle puolelle.

ja toiselle puolelle.

1. Siirrä ovitappi toiselle puolelle.

1. Kiinnitä alasarana toiselle puolelle.

1. Siirrä muovinen ovisuojus toiselle puolelle.

1. Asenna vääntöjousi yhdessä saranatapin kanssa toiselle puolelle.

1. Asenna vasen yläsarana. (Tilataan erikseen) Kiristä vääntöjousta vastapäivään vasemmalla puolella ja myötäpäivään oikealla puolella.

1. Kiinnitä yläsarana vastakkaiselle puolelle.

1. Nosta laite uudelleen pystyyn. Napsauta yläpaneeli paikoilleen (kiinnitetty kolmesta kohdasta)

1. Kiinnitä yläpaneeli ruuvinvääntimellä.

1. Kiinnitä lukkopesä ja lukkotappi uudelleen.
2. Kun kahvan puoli on vaihdettu, on tärkeää varmistaa, että tiivistelista on paikallaan oven ympärillä. Jos ei ole, tiivistelistaa voi lämmittää hiustenkuivaimella ja muotoilla helposti. HUOM.: Lämmitä tiivistelistaa varovasti, jotta se ei sula.

HUOM.:

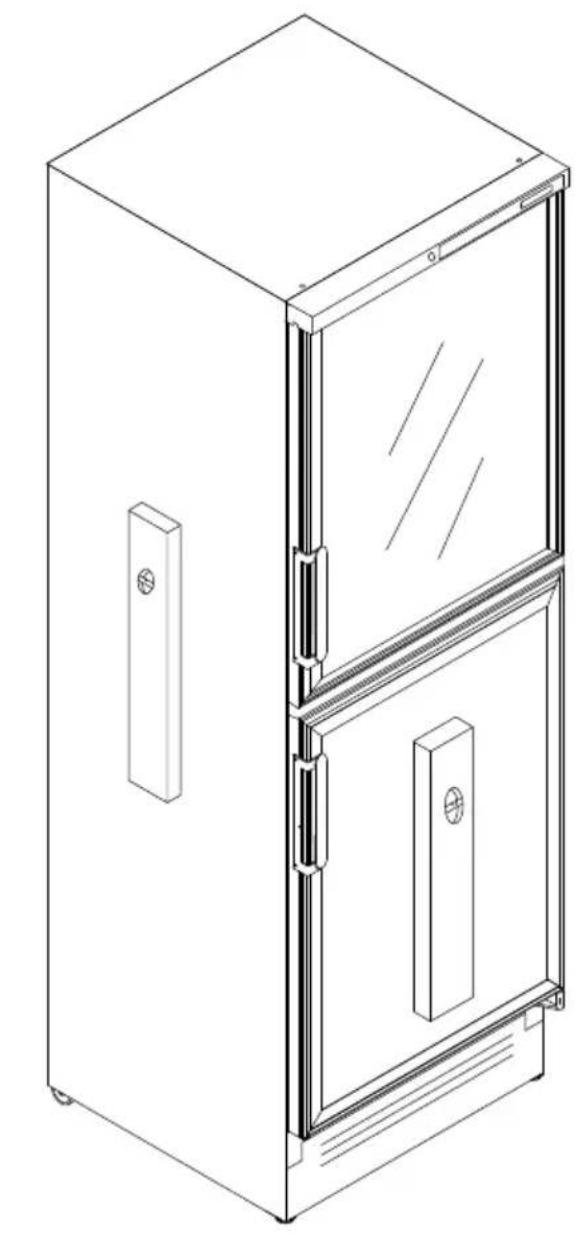

Kädensijan siirtäminen toiselle puolelle 2-ovisessa kaapissa

• Irrota keskisillan tappi ja holkki.
• Irrota alaovi.
• Keskisillan kappale työnnetään ylös ja asennetaan vastakkaiselle puolelle.

Lukon asennus 1-oviseen kaappiin

(Lisävaruste)

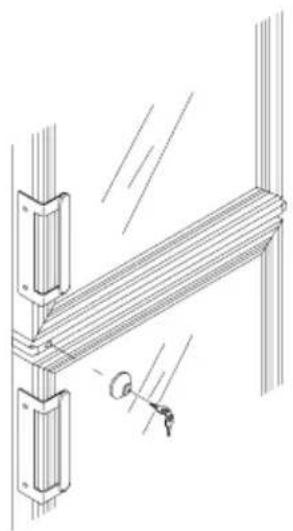

Lukon asennus 2-oviseen kaappiin

(Lisävaruste)

Takuu, varaosat ja huolto

Vastuuvapauslauseke

Virheellisestä käytöstä, väärinkäytöstä, ylläpidon laiminlyönnistä, virheellisestä kokoamisesta, asennuksesta tai verkkovirtaliitännästä aiheutuneet viat ja vahingot. Tulipalo, onnettomuus, salamanisku, jännitteenvaihtelut tai muu sähköinen häiriö, mukaan lukien vialliset sulakkeet ja viat sähköverkkoasennuksissa. Takuu ei kata muun kuin Upon hyväksymän huoltopalvelun suorittamia korjauksia. Takuu ei myöskään kata mahdollisia muita vikoja ja vahinkoja, jotka valmistaja voi todistaa aiheutuneen muusta syystä kuin valmistus- tai materiaalivirheistä.

Huomaa, että laitteen rakenteeseen tai sen osiin tehdyt muutokset mitätöivät Upon takuun ja tuotevastuun, eikä laite tällöin täytä lainsäädännön vaatimuksia. Lisäksi Upon arvokilvessä ilmoitettu hyväksyntä mitätöityy.

Ostajan toteamat kuljetusvauriot sovitaan ensisijaisesti ostajan ja jälleenmyyjän välillä, ts. jälleenmyyjän on varmistettava, että kyseiset tilanteet ratkaistaan ostajan edun mukaisesti.

Ennen kuin otat yhteyttä tekniseen tukeen, varmista, että et pysty ratkaisemaan ongelmaa itse (katso Vianetsintä). Jos takuu ei kata tuotetukea, esim. jos laitteessa olevan vian on aiheuttanut lauennut sulake tai virheellinen käyttö, sinulta veloitetaan teknisen tuen käytöstä aiheutuneet kulut.

Varaosat

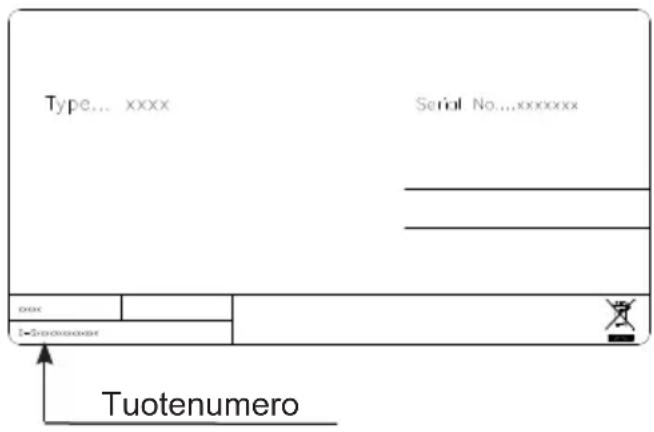

Kun tilaat varaosia, ilmoita laitteen tyyppi-Tuotenumero ja sarja- ja valmistusnumero. Tiedot on ilmoitettu laitteen takaosassa olevassa arvokilvessä. Arvokilpi sisältää erilaisia teknisiä tietoja, kuten laitteen tyypin ja sarjanumerot.

Huom.: Käytä aina valtuutettua huoltopalvelua, kun laite on korjattava tai vaihdettava!

Huolto

Upolla on paikallisia huoltopalveluja Upontuotteisiin erikoistuneissa toimipisteissä. Niistä saat selville korjausten hinnat ja huoltopalvelut. Paikallisen huoltopalvelusi löydät osoitteesta www.upo.fi tai ottamalla yhteyttä jälleenmyyjään.

Laitteen hävittäminen

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2012/19/EU ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleenmyyjältä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

FI Varaa oikeuden teknisten tietojen muuttamiseen ilman ennakkoilmoitusta.
