Produkttype	Vinkælder
Mærke	Vestfrost
Model	WFG 45
Anslået kapacitet	Ca. 45 flasker
Temperaturzoner	2 uafhængige zoner
Temperaturområde øverste zone	5°C til 10°C
Temperaturområde nederste zone	10°C til 18°C
Display	Elektronisk med indbygget temperaturfilter
Belysning	LED med justerbar automatisk slukning
Strømforsyning	220-240 V ~ 50 Hz
Kølemiddel	Brændbart (kulbrinter)
Afrimning	Automatisk
Døråbningsretning	Vendbar (højre eller venstre)
Installation	Indbygning eller fritstående
Justerbare fødder	Ja (foran)
Temperaturalarm	Ja (afvigelse på 3°C i mere end 1 time)
Materiale til hylder	Træ (ubehandlet naturligt)
Vedligeholdelse	Automatisk afrimning, rengøring med blød klud og varmt sæbevand

Ofte stillede spørgsmål - WFG 45 VESTFROST

Hvordan indstiller jeg temperaturen i de to rum?

Brug de to knapper på kontrolpanelet. Tryk på knappen, der svarer til den ønskede zone (øverst eller nederst). Displayet skifter til den indstillede temperatur. Tryk gentagne gange for at rulle gennem de tilgængelige temperaturer. Den øverste zone kan indstilles mellem 5°C og 10°C, den nederste zone mellem 10°C og 18°C.

Hvad gør jeg, hvis skærmen blinker og viser 'Lo' eller 'Hi'?

Dette indikerer en temperaturalarm: temperaturen har afveget mere end 3°C fra den indstillede værdi i mere end en time. Kontroller, at døren er lukket, og at ventilationen er fri. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan vender jeg dørens åbningsretning?

Tag apparatet ud af stikkontakten og læg det på ryggen. Åbn døren 90°, fjern skruerne fra dørpivoten, derefter døren. Skru skruen af åbningsbegrænseren og geninstaller den på venstre side. Fjern det højre øverste hængsel og installer det medfølgende venstre hængsel. Vend det nederste hængsel. Drej dørpivoten 180° og geninstaller den. Sæt døren på plads og skru. Indsæt dækslerne.

Hvordan rengør jeg min Vestfrost vinkælder?

Tag apparatet ud af stikkontakten. Brug en blød klud fugtet med en blanding af varmt vand (max 65°C) og mildt rengøringsmiddel. Skyl med rent vand og tør grundigt. Brug ikke slibende produkter eller skarpe genstande. Rengør regelmæssigt dørpakningen med rent vand. Støvsug kondensatoren under apparatet.

Der løber vand i bunden af vinkælderen. Hvad gør jeg?

Dette skyldes normalt et tilstoppet afløbsrør til afrimningsvand. Rengør afrimningsvandrenden og afløbsåbningen på bagsiden af kabinettet.

Hvordan udskifter jeg LED-belysningen?

Belysningen består af LED-lys, der er designet til at holde lige så længe som apparatet. Hvis udskiftning er nødvendig, kontakt autoriseret service. Forsøg ikke at udskifte den selv.

Kan jeg indbygge vinkælderen WFG 45?

Ja, modellen WFG 45 kan indbygges i et køkkenelement eller installeres som fritstående enhed. Sørg for, at luften kan cirkulere frit ved fodpanelet, og at sideafstanden på hængselsiden er mindst 5 mm.

Hvad er flaskekapaciteten for vinkælderen?

Den anslåede kapacitet er ca. 45 flasker, svarende til modellen WFG 45. Det nøjagtige antal afhænger dog af flaskernes størrelse. Se vejledningen for flere detaljer om hylderne.

Hvordan får jeg LED-lyset til at forblive tændt permanent?

Hold knappen 'LIGHT' nede i 5 sekunder, indtil displayet viser 'LP'. Lyset forbliver tændt, indtil du slukker det manuelt. For at vende tilbage til automatisk tilstand (slukning efter 10 minutter), hold knappen 'LIGHT' nede igen, indtil displayet viser 'LF'.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller, at apparatet er tilsluttet, og at sikringen ikke er sprunget. Tryk på tænd/sluk-knappen (hold nede i 3 sekunder). Sørg for, at stikket har strøm. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING WFG 45 VESTFROST

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er beskadigede.

Mængde og type af kølemiddel i apparatet er angivet på typeskiltet.

Standard EN378 angiver, at rummet hvor apparatet installeres, skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være uildækket.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, ud over dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddelsystemet.

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

ADVARSEL:

Børn må ikke bruge apparatet som legetøj.

ADVARSEL:

Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er over 8 år gamle og er under opsigt.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med brændbar drivgas i dette apparat.

ADVARSEL:

Fare for brand eller eksplosion, da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i position, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.
• Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller en anden fagmand for at undgå fare.

Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse.

Vær opmærksom på, at ændringer i apparatets konstruktion vil medføre, at al garanti og produktsvar bortfalder.

• Apparatet er udelukkende beregnet til opbevaring af vin.

CLASS 1 LED PRODUCT

Indhold

Advarsel 2 Inden ibrugtagning 5 Energispare forslag 5 Tekniske data 5 Lær vinskabet at kende 6 Ibrugtagning og installation 7 Betjening og Funktion 9 LED-lyset 10 Omhængsling af dør WFG32 11 Omhængsling af dør WFG45 12 Afrimning, rengøring og vedligeholdelse 13 Fejlfinding liste 14 Reklamation, reservedele og service 15 Bortskaffelse 16

Opbevar ikke eksplosive stoffer såsom spraydåser med brændbare drivmidler i dette apparat.

Dette apparat er beregnet til husholdningsbrug og lignende.

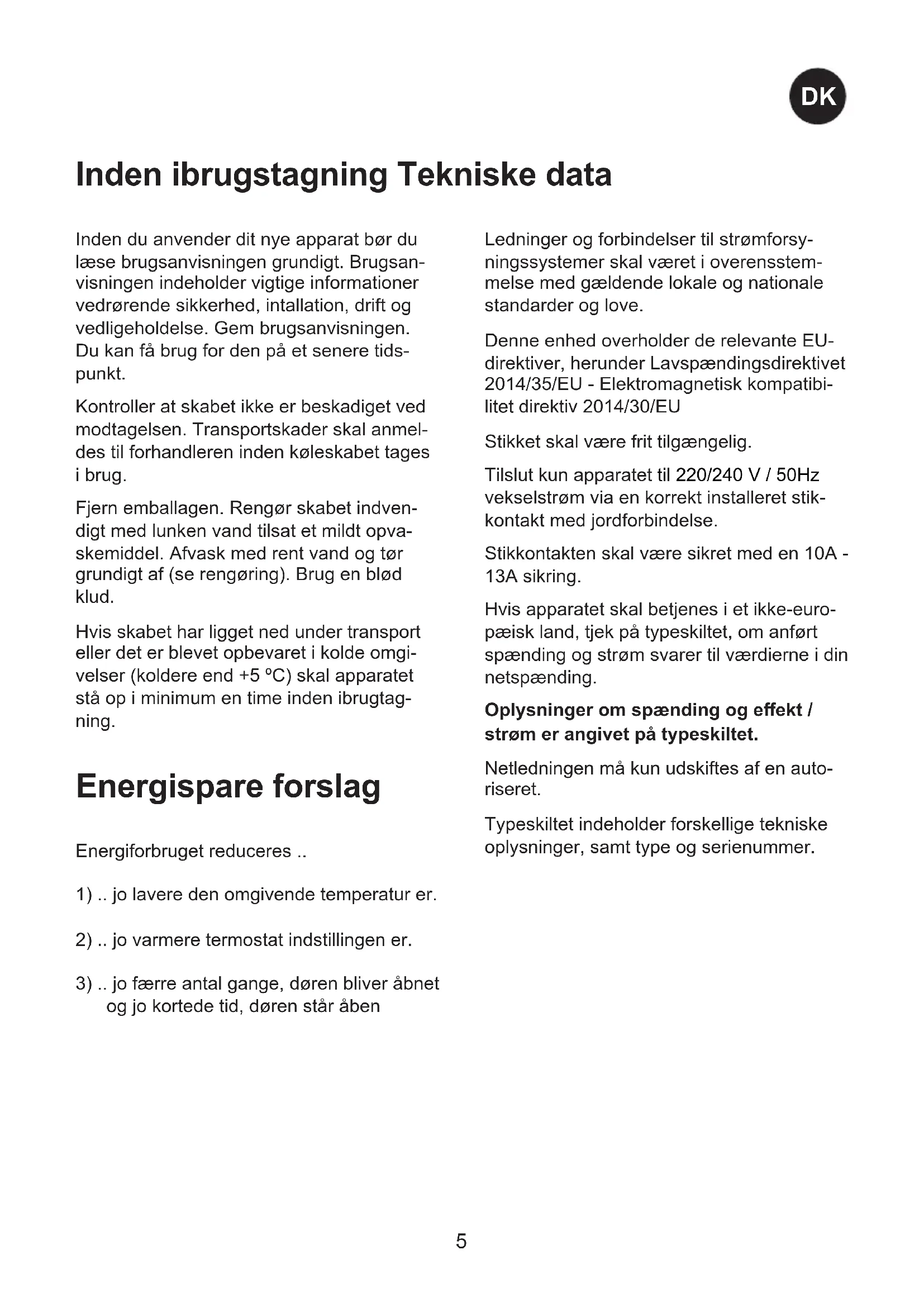

Inden du anvender dit nye apparat, bør du læse brugsanvisningen grundigt. Brugsanvisningen indeholder vigtige informationer vedrørende sikkerhed, installation, drift og vedligeholdelse. Gem brugsanvisningen. Du kan få brug for den på et senere tidspunkt.

Kontroller, at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunkent vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport, eller det er blevet opbevaret i kolde omgivelser (koldere end +5°C), skal apparatet stå op i minimum en time inden ibrugtagning.

Energispareforslag

Energiforbruget reduceres ..

1) .. jo lavere den omgivende temperatur er. 2) .. jo varmere termostatindstillingen er. 3) ... jo færre antal gange, døren bliver åbnet og jo kortere tid, døren står åben

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gældende lokale og nationale standarder og love.

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU - Elektromagnetisk kompatibilitet direktiv 2014/30/EU

Oplysninger om spænding og effekt / strøm er angivet på typeskiltet.

Netledningen må kun udskiftes af en autoriseret.

Typeskiltet indeholder forskellige tekniske oplysninger, såsom type og serienummer.

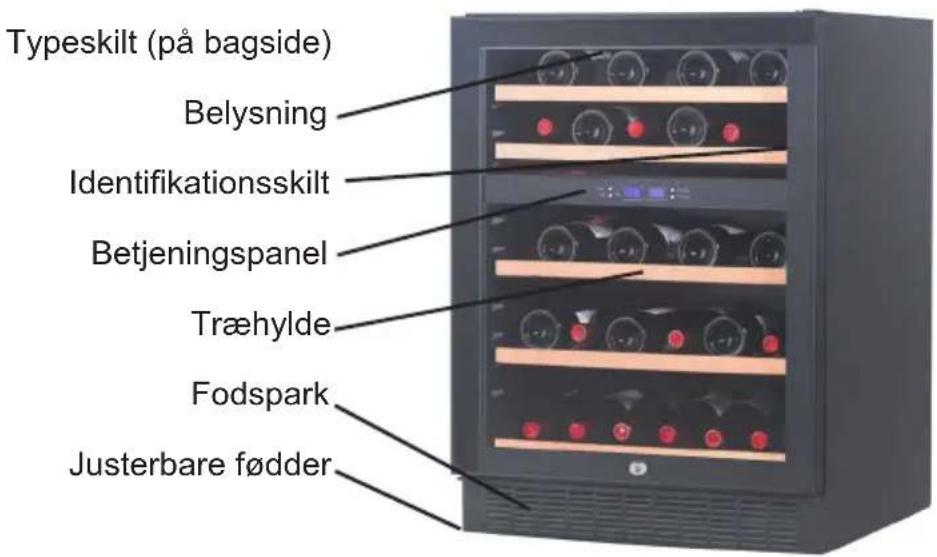

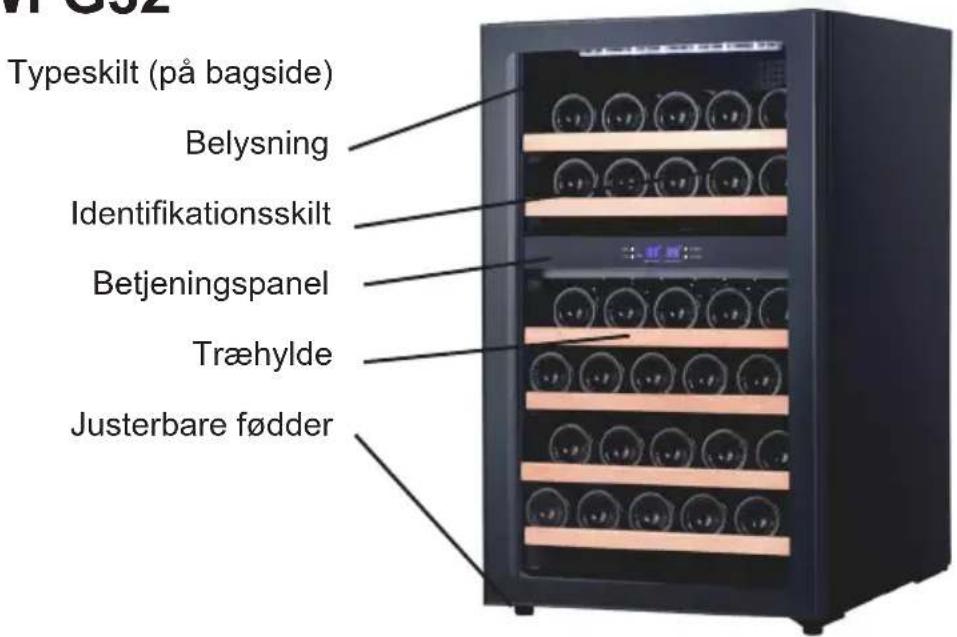

Lær vinskabet at kende

WFG45

WFG32

fig.1

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres udendørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Installation

Underlaget, hvorpå skabet opstilles, skal være plant. Brug ikke en ramme eller lignende.

Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de justerbare fødder i fronten op eller ned (se figur 2). Kontroller med et vaterpas, at skabet står lige.

Indbygning

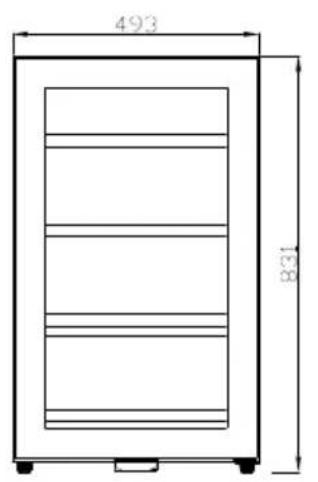

WFG32 kan kun være fritstående, og der skal sikres, at der er tilstrækkelig luft omkring skabet (figur 4).

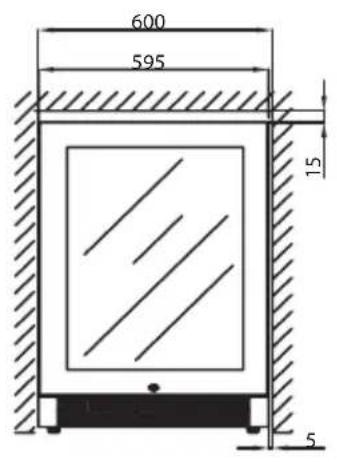

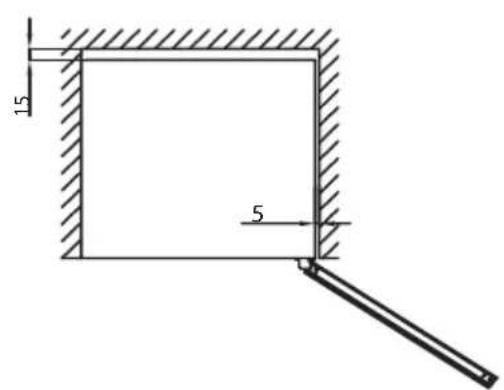

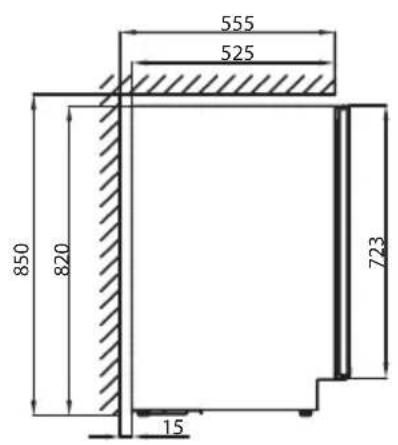

Skabene WFG45 kan bygges ind i et køkkenelement eller stå frit (figur 5). Ved indbygning af skabet skal det sikres, at der er tilstrækkelig luftgennemgang i køkkensoklen foran apparatet. Hængselside kræver 5 mm luft.

Det medfølgende fodspark kan monteres med de to medfølgende skruer, som ligger i plastposen.

OBS: Fodsparket skal ikke monteres, hvis apparatet indbygges bag en køkkensokkel.

Rumtemperaturen

Klimaklassen står på typeskiltet (se side 15).

Bemærk: Skabet fungerer bedst ved rumtemperaturer mellem 10° og 32° C

fig. 2

fig. 3

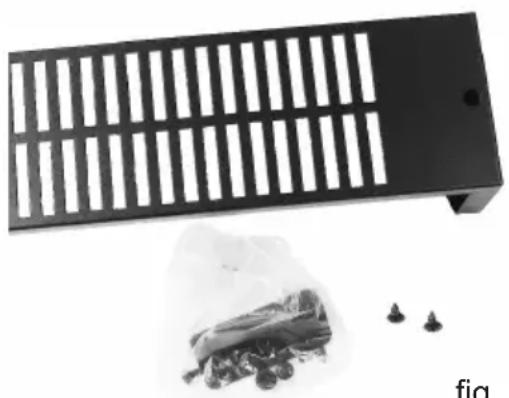

Hvis det ønskes, kan indholdet i posen, som ses på fig. 3, bruges til at fastgøre skabet op mod en bordplade.

WFG32

fig. 4

WFG45

fig. 5

Betjening og funktion

fig. 6

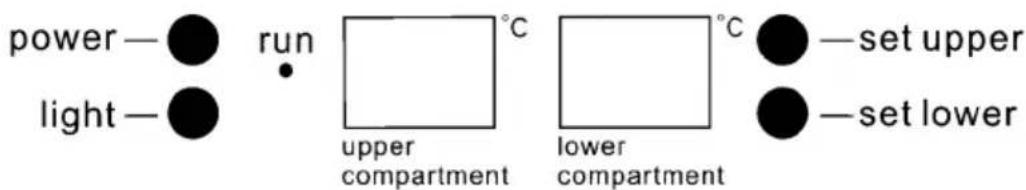

Elektronisk styring

Den elektroniske styring sørger for, at skabet holder de indstillede temperaturer i afdelingerne. Dette opnås ved en avanceret styring af kølesystem og ventilator.

Efter en eventuel strømafbrydelse nulstilles temperaturen til fabriksindstillingen, som er:

Øverst: 6 °C

Nederst: 12 °C

Den elektroniske styring har følgende funktioner:

• • Temperaturindstilling
• • Temperaturangivelse, automatisk afrimning
• • Alarm ved høj og lav temperatur, lys tænd/sluk
• • Enhed tænd/sluk (tryk og hold 3 sek.)

Temperaturaflæsning

Displayet viser den aktuelle temperatur i skabet. Temperaturvisningen har indbygget et filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer visningen ikke på kortvarige variationer i lufttemperaturen.

Temperaturindstilling

Temperaturerne i afdelingerne indstilles med de to sætknapper på den elektroniske styring. Når der trykkes på knappen, ændres displayet fra den aktuelle temperatur til den indstillede temperatur.

Hvis der trykkes på knappen gentagne gange, rulles der gennem temperaturintervallet for indstillet temperatur.

Øverste afdeling kan justeres mellem 5 til 10 grader Celsius.

Nederste afdeling kan justeres mellem 10 til 18 grader Celsius.

Temperaturalarm

Hvis temperaturen har afveget 3°C fra den valgte indstillede værdi i mindst 1 time, vises henholdsvis Lo/aktuel temperatur og Hi/aktuel temperatur skiftevis, blinkende.

Det anbefales at servere vinene et par grader koldere end den ønskede drikketemperatur, da vinen ved skænkning i glasset hurtigt bliver varmet en anelse op.

LED-lyset

For at reducere energiforbruget slukker skabet automatisk LED-lyset efter 10 minutter.

Det er muligt at have LED-lyset tændt konstant.

Hold "LIGHT"-knappen nede i 5 sekunder. Displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset forbliver tændt, indtil det igen slukkes manuelt.

Hvis du ønsker at vende tilbage til sparefunktionen, skal du holde "LIGHT"-knappen nede i 5 sekunder. Displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset slukker automatisk efter 10 minutter.

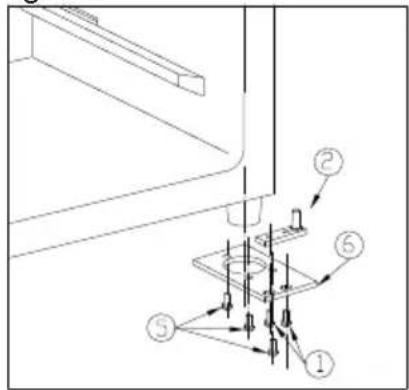

Omhængsling af dør WFG32

Døren kan ændres fra højrehængt til venstrehængt og omvendt, på følgende måde:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

1. Skruer
2. dørhængsel
3. Dørbeslag
4. Dør
5. Hængsels skruer
6. Nederste hængsel
7. Tophængsel - højre
8. Afdækningspropper
9. Tophængsel - venstre

Tjek at skabet ikke er tilsluttet nettet og læg det ned på ryggen. STØT DØREN UNDER MONTERINGEN!

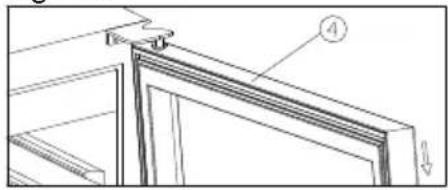

1. Åbn døren med en vinkel på 90 grader. Fjern de to skruer (1) fra dørhængslet (2) og afmonter døren (4). Afmonter dørhængslet (2) (Fig. 7.1-2).
2. Afmonter skruerne fra dørbeslaget (3) og montér beslaget igen i modsatte side af døren (Fig. 7.2).
3. Afmonter tophængslet (7) og fjern det. (Fig. 7.3)
4. Afmonter afdækningerne (8) og montér reservedelshængslet (9) i modsatte side af kabinettet med de tre skruer. (Fig. 7.4)

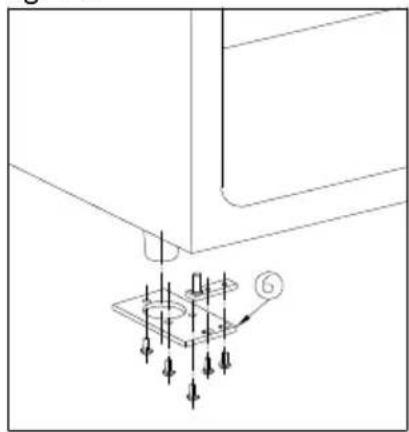

5. Spejlvend nederste beslag (6) og monter den i modsatte side med de tre skruer (5). (Fig. 7.4)
6. Dørhængslet (2) drejes 180° og monteres i modsatte side (Fig. 7.4)
7. Monter døren og skru den fast forneden med skruer (1). (Fig. 7.4)
8. Monter de tre afdækningspropper (8) fig. 5.4

Omhængsling af dør WFG45

fig. 8.1

fig. 8.2

Tjek at skabet ikke er tilsluttet nettet og læg det ned på ryggen. STØT DØREN UNDER MONTERINGEN!

1. Nederste hængsel (højre)
2. Top hængsel (højre)
3. Afdækningsprop
4. Skruer
5. Skruer 3. Dørhængsel
6. Hængselskruer
7. Nederste hængsel (venstre)
8. Dør
9. Top hængsel (venstre)
10. Dørbeslag

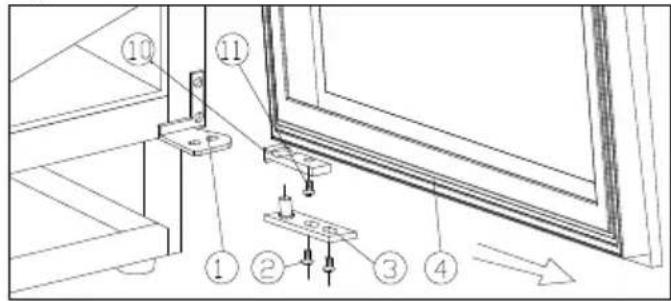

11. Åbn døren med en vinkel på 90 gr. Fjern de to skruer (2) fra dør hængslet (3) og afmonter døren (4). Afmonter dør-hængslet (3) fra døren. (Fig. 8.1).
12. Afmonter skruerne (11) fra dørhængslet (10) og monter hængslet igen i modsatte side af øren. Drej dørhængslet (3) 180 gr. og monter den i den modsatte side af øren (Fig. 8.1)

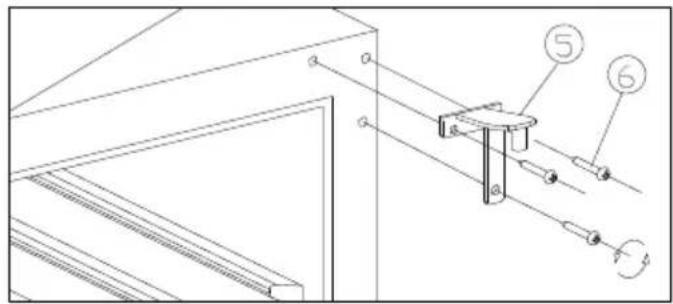

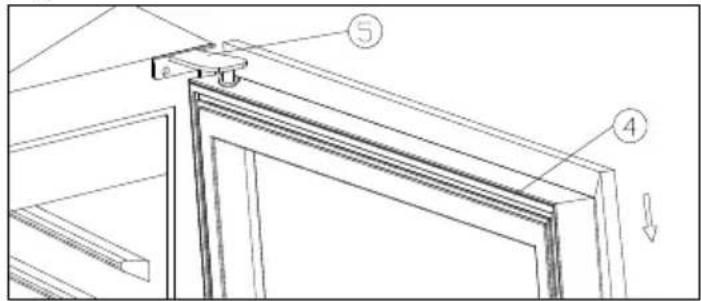

13. Afmonter top hængslet (5) og fjern det. (Fig. 8.2)

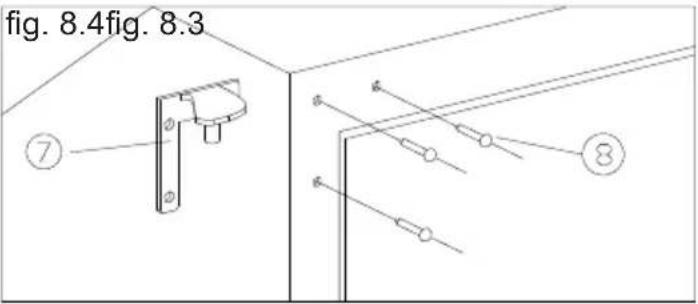

14. Afmonter afdækningerne (8) og monter reservedelshængslet (7) i modsatte side af kabinettet med de tre skruer. (Fig. 8.4)

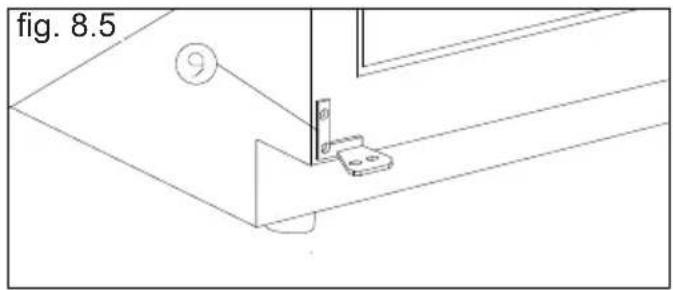

15. Monter det venstre reservedelshængsel (9). (Fig. 8.5)
16. Monter døren igen og de tre afdækningspropper (8). Fig. 8.4.

Automatisk afrimning af vinskabet

Afrimning af vinskabet sker automatisk. Smeltevandet løber gennem et rør ned til tøvandsskålen, der sidder ved kompressoren. Vandet fordamper på grund af varmen fra kompressoren.

Rengøring

Før rengøring påbegyndes, skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65°C). Anvend ikke rengøringsmidler, der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Brug aldrig skarpe eller spidse genstande. Undgå unødig vask af træhylderne, da disse er af ubehandlet naturmateriale og derfor kan misfarves af rengøringsmidler.

Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere, om den fortsat slutter tæt.

På kondensatoren under kabinettet, på kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Udskiftning af lys

Der anvendes lysdioder, som er dimensioneret til at holde hele produktets levetid. Skulle det alligevel blive nødvendigt at skifte lyskilden, så tilkald service.

Udtagning af hylder

Hylden skubbes helt i bund, og vippes skråt. Hylden kan nu trækkes ud.

Fejlfindingsliste

Fejl Mulig ørsag Afhjælpning
Skabet virker ikke Skabet er slukket.	Strømsvigt; sikringen er slået fra; netstikket er ikke sat rigtigt i.	Tryk på tænd/sluk knappen. Kontrollér om strømmen er tilslut- tet. Sikringen skal ære slæt til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet.	Rens tøvandsrenden og afløbs-hullet i bagvæggen.
Vibrationser eller generende støj.	Skabet stør skævt.	Indstil skabet med et vaterpas.
	Skabet hviler op mod andre køk-kenelementer.	Ryk skabet æk fra køkkenele-menterne eller apparater, som stør umiddelbart op ad skabet.
	Beholdere eller flasker berører hinanden i skabet.	Sørg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for god ventilation.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ingen dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage

omsorg for, at forbrugeren stilles tilfreds. Inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se fejlfindingslisten)

Såfremt dit krav om afhjælpning er uberettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkostninger, der er forbundet med at have tilkaldt serviceassistance.

Reservedele

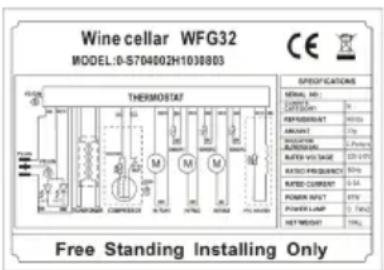

Angiv venligst model og prod. nummer, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

fig. 9

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding respektive recirkulering i henhold til gældende nationale bestemmelser og direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recirkulering af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Advarsel

Kølemiddelsystemet må ikke skades.

ADVARSEL:

Opbevar ikke eksplosive stoffer, såsom sprayflasker med en brændbar drivgas, i dette apparat.

ADVARSEL:

Opbevar ikke eksplosivt materiale som spraydåser med brændbart drivmiddel i dette apparat. Dette apparat er beregnet til husholdningsbrug og lignende.

Hvis det ønskes, kan indholdet i posen, som ses på fig. 3, bruges til at fastgøre skabet op mod en bordplade.

WFG32

fig. 4

WFG45

fig. 5

Disse symboler gælder kun inden for EU. Hvis du ønsker at kassere dette produkt, skal du kontakte forhandleren eller de lokale myndigheder og spørge dem om, hvordan det skal kasseres på korrekt måde.

Bemærkninger om batterisymbol:

DK Ret til ændringer forbeholdes
