Produkttype	Vinkjeller
Merke	Vestfrost
Modell	WFG 45
Estimert kapasitet	Omtrent 45 flasker
Temperatursoner	2 uavhengige soner
Temperaturområde øvre sone	5°C til 10°C
Temperaturområde nedre sone	10°C til 18°C
Display	Elektronisk med innebygd temperaturfilter
Belysning	LED med justerbar automatisk avstenging
Strømforsyning	220-240 V ~ 50 Hz
Kjølemiddel	Brannfarlig (hydrokarboner)
Avriming	Automatisk
Døråpningsretning	Reversibel (høyre eller venstre)
Installasjon	Innebygd eller frittstående
Justerbare føtter	Ja (foran)
Temperaturalarm	Ja (avvik på 3°C i mer enn 1 time)
Materiale for hyller	Tre (ubehandlet naturlig)
Vedlikehold	Automatisk avriming, rengjøring med myk klut og varmt såpevann

Ofte stilte spørsmål - WFG 45 VESTFROST

Hvordan stiller jeg inn temperaturen i begge rommene?

Bruk de to knappene på kontrollpanelet. Trykk på knappen for ønsket sone (øvre eller nedre). Displayet viser den innstilte temperaturen. Trykk gjentatte ganger for å bla gjennom tilgjengelige temperaturer. Øvre sone kan stilles mellom 5°C og 10°C, nedre sone mellom 10°C og 18°C.

Hva gjør jeg hvis skjermen blinker og viser 'Lo' eller 'Hi'?

Dette indikerer en temperaturalarm: temperaturen har avveket mer enn 3°C fra innstilt verdi i mer enn én time. Kontroller at døren er ordentlig lukket og at ventilasjonen er fri. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan endrer jeg døråpningsretningen?

Koble fra apparatet og legg det på ryggen. Åpne døren 90°, fjern skruene fra dørpivoten, deretter døren. Skru ut skruen på åpningsbegrenseren og installer den på venstre side. Fjern det høyre hengslet øverst og installer det medfølgende venstre hengslet. Snu det nedre hengslet. Drei dørpivoten 180° og sett den tilbake. Sett døren på plass og skru inn. Sett inn dekslene.

Hvordan rengjør jeg Vestfrost vinkjelleren min?

Koble fra apparatet. Bruk en myk klut fuktet med en blanding av varmt vann (maks 65°C) og mildt vaskemiddel. Skyll med rent vann og tørk grundig. Ikke bruk slipende produkter eller skarpe gjenstander. Rengjør dørpakningen regelmessig med rent vann. Støvsug kondensatoren under apparatet.

Det renner vann i bunnen av vinkjelleren. Hva gjør jeg?

Dette skyldes vanligvis et tett avrimingsavløpsrør. Rengjør avrimingsrennen og dreneringsåpningen i bakveggen av skapet.

Hvordan bytter jeg LED-belysningen?

Belysningen består av lysdioder designet for å vare like lenge som apparatet. Hvis utskifting er nødvendig, kontakt autorisert kundeservice. Ikke prøv å bytte den selv.

Kan jeg bygge inn WFG 45 vinkjelleren?

Ja, modell WFG 45 kan bygges inn i et kjøkkenelement eller installeres som frittstående enhet. Sørg for at luften sirkulerer fritt ved fotlisten og at sideklaringen på hengselsiden er minst 5 mm.

Hva er flaskekapasiteten til vinkjelleren?

Den estimerte kapasiteten er omtrent 45 flasker, tilsvarende modell WFG 45. Det nøyaktige antallet avhenger imidlertid av flaskestørrelsen. Se bruksanvisningen for mer informasjon om hyllene.

Hvordan får jeg LED-lyset til å være permanent på?

Hold « LIGHT »-knappen inne i 5 sekunder til displayet viser « LP». Lyset forblir på til du slår det av manuelt. For å gå tilbake til automatisk modus (avslåing etter 10 minutter), hold « LIGHT »-knappen inne igjen til displayet viser « LF».

Hva gjør jeg hvis apparatet ikke starter?

Kontroller at apparatet er tilkoblet og at sikringen ikke har gått. Trykk på av/på-bryteren (hold inne i 3 sekunder). Forsikre deg om at stikkontakten har strøm. Hvis problemet vedvarer, kontakt kundeservice.

BRUKSANVISNING WFG 45 VESTFROST

• Personalekjøkken i butikker, kontorer og andre arbeidsmiljøer;
• Til kunder på hoteller, moteller, bed and breakfasts og andre bomiljøer;
• Catering og lignende bruk, utenfor detaljhandelen.

Før ibruktakelse Tekniske data

Støpselet skal være fritt tilgjengelig.

Koble kun apparatet til 220/240 V / 50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse.

Stikkontakten skal være sikret med en 10A - 13A sikring.

Hvis apparatet skal brukes i et ikke-europeisk land, sjekk typeskiltet om angitt spenning og strøm svarer til verdiene i ditt strømnett.

Ibruktakelse og installasjon

Plassering

Avriming, rengjøring og vedlikehold

Siden apparatet inneholder et meget brannfarlig kjølemiddel, er det viktig å sikre at kjølemiddelrørene ikke blir skadet.

Mengden av kjølemiddel i apparatet er angitt på typeskiltet.

Standarden EN378 angir at rommet som apparatet skal installeres i, må ha et volum på 1 m3 pr. 8 g hydrokarbon-kjølemiddel i apparatet.

Dette er for å unngå dannelse av meget brannfarlige gass/luft-blandinger i rom hvor apparatet er plassert i tilfelle av en lekkasje i kjølemiddelkretsen.

ADVARSEL:

Sørg for at ventilasjonsåpninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper eller metoder for å fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Ikke bruk elektrisk utstyr inne i kjølerommet med mindre de er av en type som er anbefalt av produsenten.

ADVARSEL:

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring eller kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har fått opplæring i sikker bruk av apparatet og har forstått farer som kan oppstå ved bruk.

ADVARSEL:

Barn skal ikke leke med apparatet.

ADVARSEL:

Rengjøring og vedlikehold skal ikke utføres av barn, med mindre de er over åtte år og er under oppsyn av voksne.

ADVARSEL:

Fare og risiko for brann eller eksplosjon da kjølemiddelet er brennbart. Må kun repareres av utdannet personale.

ADVARSEL:

Når apparatet settes i posisjonering (el. posisjon), sørg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, forlengerledninger eller andre strømforsyninger på baksiden av enheten.

• Oppbevar alltid nøklene et annet sted og utenfor barns rekkevidde. Før det utføres service eller renhold av apparatet, må støpselet trekkes ut eller strømmen avbrytes.
• Hvis ledningen er skadet, må den skiftes ut av produsenten, dennes forhandler eller en annen kvalifisert person for å unngå fare for skade.
• Isdannelse på innvendig fordampervegg og øvre deler er naturlig forekommende, og derfor bør apparatet avrimes ved normalt renhold og vedlikehold. Vær oppmerksom på at endringer i konstruksjonen til apparatet vil medføre at garanti og produktsvar bortfaller.
• Apparatet er utelukkende beregnet til oppbevaring av vin.

KLASSE 1 LED-PRODUKT

Innhold

Advarsel 2 Forbruk 5 Energispareforslag 5 Tekniske data 5 Bli kjent med vinskapet 6 Igangsetting og installasjon 7 Betjening og funksjon 9 LED-lyset 10 Omhengsling av dør WFG32 11 Omhengsling av dør WFG45 12 Avriming, rengjøring og vedlikehold 13 Feilsøkingsliste 14 Garanti, reservedeler og service 15 Kassering 16

• Personalkjøkken i butikker, kontor og andre arbeidsmiljøer;
• Til kunder på hoteller, moteller, bed and breakfasts og andre beboelsesmiljøer;
• Catering og lignende anvendelser, utenfor detaljhandelen.

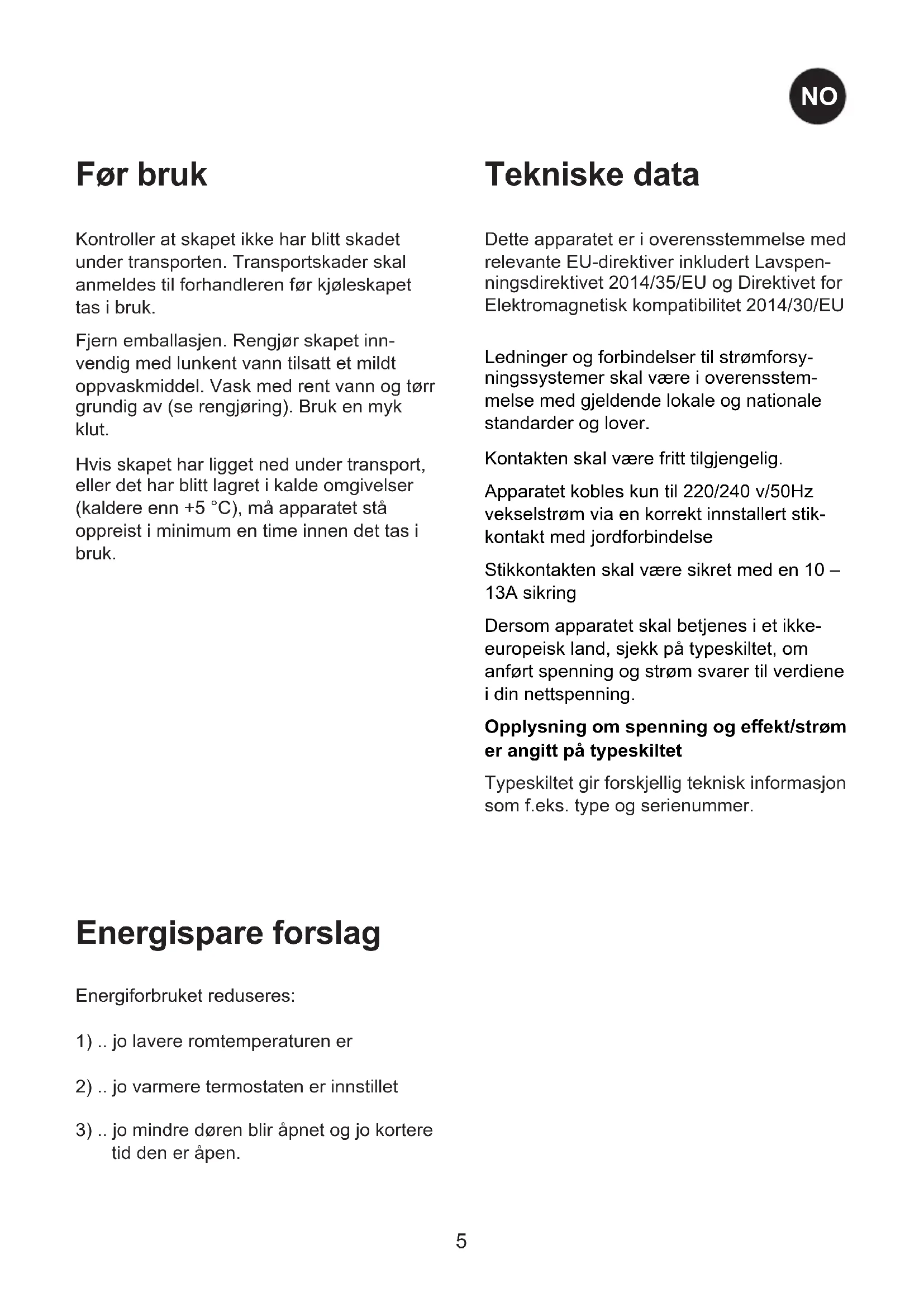

Før bruk

Kontroller at skapet ikke har blitt skadet under transporten. Transportskader skal anmeldes til forhandleren før kjøleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørk grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport, eller det har blitt lagret i kalde omgivelser (kaldere enn +5°C), må apparatet stå oppreist i minimum en time innen det tas i bruk.

Tekniske data

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatibilitet 2014/30/EU

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gjeldende lokale og nasjonale standarder og lover.

Kontakten skal være fritt tilgjengelig.

Apparatet kobles kun til 220/240 V/50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse

Stikkontakten skal være sikret med en 10 - 13A sikring

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk på typeskiltet, om anført spenning og strøm svarer til verdiene i din nettspenning.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet

Typeskiltet gir forskjellig teknisk informasjon som f.eks. type og serienummer.

Energispareforslag

Energiforbruket reduseres:

1) .. jo lavere romtemperaturen er 2) .. jo varmere termostaten er innstilt 3) ... jo mindre døren blir åpnet og jo kortere tid den er åpen.

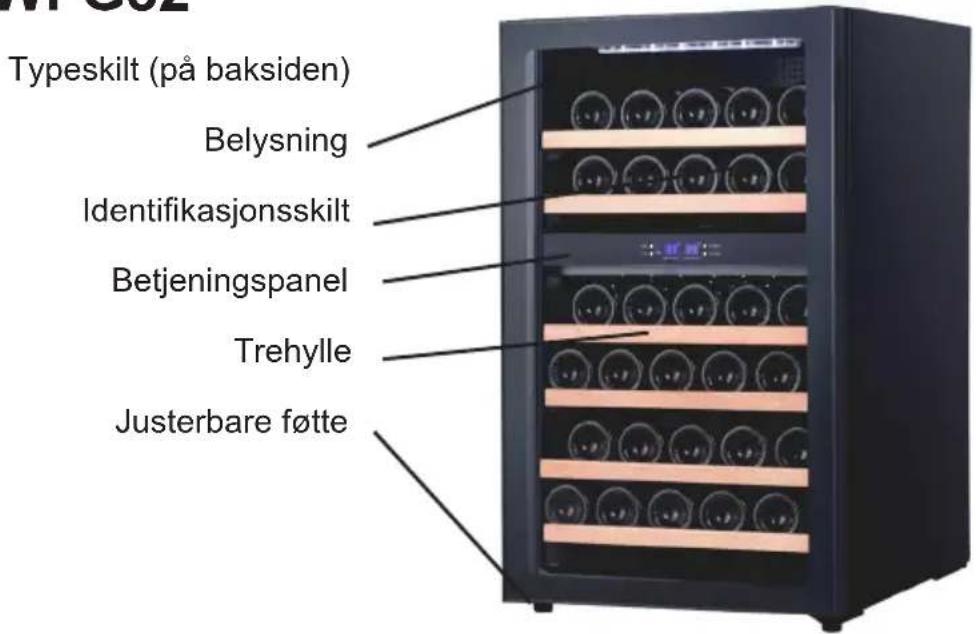

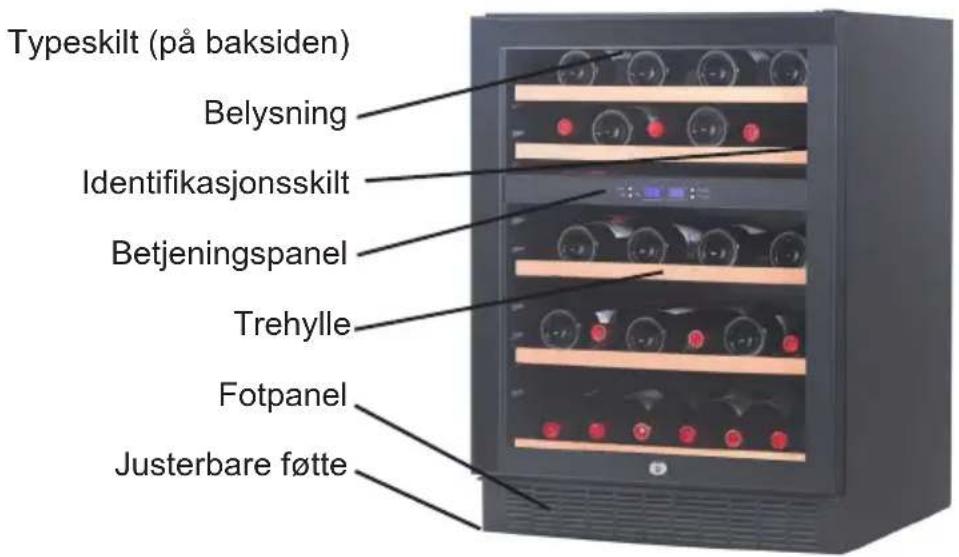

Bli kjent med vinskapet

WFG45

WFG32

fig.1

Igangsetting og installasjon

Plassering

Apparatet skal av sikkerhets- og driftsmessige grunner ikke plasseres utendørs. Sett skapet på et jevnt underlag i et tørt og godt ventilert rom (maks. 75 % relativ luftfuktighet). Ikke plasser skapet tett inntil varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys eller varme fra andre varmekilder.

Installasjon

Skapet skal settes på et jevnt underlag. Ikke bruk ramme eller lignende.

Det er viktig at skapet står helt rett. Du kan justere skapet ved å vri de justerbare føttene i fronten opp eller ned (se figur 2). Bruk et vater for å kontrollere at skapet står rett.

Innbygging

WFG32 skal kun være frittstående, og du må sikre at det er tilstrekkelig luft rundt skapet (figur 4).

Skapene WFG45 kan bygges inn i et kjøkkenelement eller stå fritt (figur 5). Ved innbygging av skapet må du kontrollere at det er tilstrekkelig luftgjennomstrømning i kjøkkensokkelen foran apparatet. Hengselsiden krever 5 mm luft.

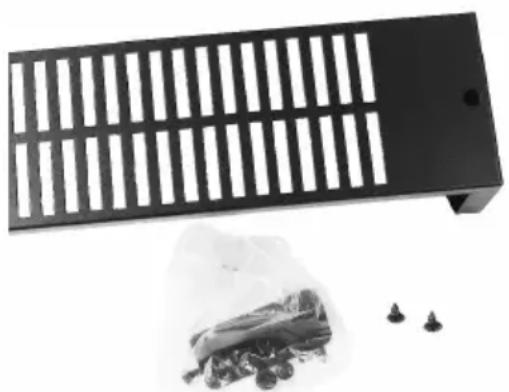

Fotpanelet som følger med, kan monteres med de to medfølgende skruene som ligger løst i plastposen.

OBS: Fotpanelet skal ikke monteres hvis apparatet bygges inn bak en kjøkkensokkel.

Romtemperatur

Klimaklassen står på typeskiltet (se side 15).

Merk: Skapet fungerer best ved romtemperaturer mellom 10 og 32 °C.

fig. 2

fig. 3

Betjening og funksjon

fig. 6

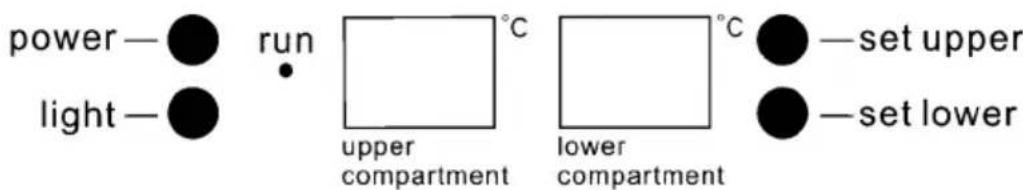

Elektronisk styring

Den elektroniske styringen sørger for at skapet holder de innstilte temperaturene i avdelingene. Dette oppnås ved hjelp av avansert styring av kjølesystem og vifte.

Etter et eventuelt strømbrudd nullstilles temperaturen til fabrikkinnstillingene, som er:

Øverst: 6 °C

Nederst: 12 °C

Den elektroniske styringen har følgende funksjoner:

• Temperaturinnstilling
• Temperaturvisning
• Automatisk avriming
• Alarm ved høy og lav temperatur
• Slå lyset av/på
• Slå enheten av/på (hold inn 3 sek)

Temperaturdisplay

Displayet viser den aktuelle temperaturen i skapet. Temperaturdisplayet har et innebygd filter som simulerer den aktuelle temperaturen i flaskene. Derfor reagerer ikke displayet på kortvarige endringer i lufttemperaturen.

Temperaturinnstilling

Du stiller inn temperaturen i avdelingene med de to settknappene på den elektroniske styringen. Når du trykker på knappen, endres displayet fra den aktuelle temperaturen til den innstilte temperaturen.

Hvis du trykker på knappen flere ganger, blar du gjennom temperaturintervallet for innstilt temperatur.

Øverste avdelingen kan justeres fra 5 til 10 °C

Nederste avdelingen kan justeres fra 10 til 18 °C

Temperaturalarm

Hvis temperaturen avviker med 3 °C fra den valgte innstilte verdien i minst 1 time, blinker displayet og viser henholdsvis Lo/aktuell temperatur og Hi/aktuell temperatur.

Det anbefales å servere vinene et par grader kaldere enn ønsket drikketemperatur, ettersom vinen hurtig varmes litt opp etter at den er skjenket i glasset.

LED-lyset

For å redusere energiforbruket slår skapet automatisk av LED-lyset etter 10 minutter.

Det er mulig å holde LED-lyset konstant på. Hold inne "LIGHT"-knappen i 5 sekunder, deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset holder seg på til du slår det av manuelt.

Hvis du ønsker å gå tilbake til sparefunksjonen, må du holde inne "LIGHT"-knappen i 5 sekunder. Deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset slår seg automatisk av etter 10 minutter.

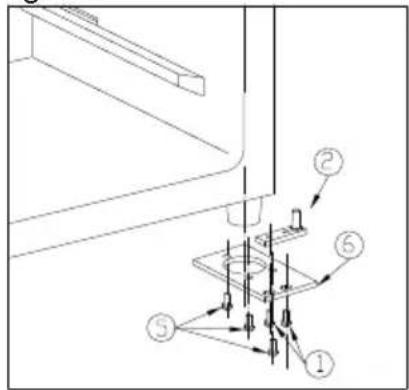

Omhengsling av dør WFG32

Du kan endre døren fra høyre- til venstrehengt og omvendt på følgende måte:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

1. Skruer
2. Dørhengsel
3. Dørbeslag
4. Dør
5. Hengselsskruer
6. Nederste hengsel
7. Topphengsel - høyre
8. Dekkpropper
9. Topphengsel - venstre

Kontroller at skapet ikke er koblet til strømnettet, og legg det ned på ryggen. STØTT DØREN UNDER MONTERINGEN!

1. Åpne døren med en vinkel på 90 grader. Fjern de to skruene (1) fra dørhengslet (2) og avmonter døren (4). Avmonter dørhengslet (2) (fig. 7.1-2).
2. Avmonter skruene fra dørbeslaget (3), og monter beslaget igjen på motsatt side av døren (fig. 7.2)

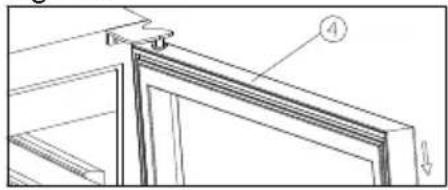

3. Avmonter topphengslet (7), og fjern det. (Fig. 7.3)
4. Avmonter dekslene (8), og monter reservedelshengslet (9) på motsatt side av kabinettet med de tre skruene. (Fig. 7.4)

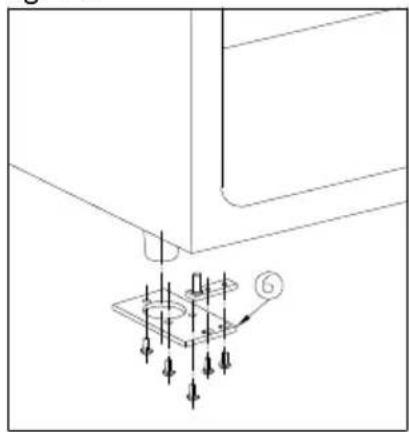

5. Speilvend nederste beslag (6) og monter den på motsatt siden med de tre skruene (5) (fig. 7.4)
6. Vri dørhengslet (2) 180 grader, og monter det på motsatt side (fig. 7.4)
7. Monter døren og skru den fast under med skruer (1). (Fig. 7.4)
8. Monter de tre dekkproppene (8) fig. 7.4

Omhengsling av dør WFG45

fig. 8.1

fig. 8.2

Kontroller at skapet er koblet til strømnettet, og legg det ned på ryggen. STØTT DØREN UNDER MONTERINGEN!

1. Nederste hengsel (høyre)
2. Topphengsel (høyre)
3. Dekkpropper
4. Skruer
5. Skruer 3. Dørhengsel
6. Hengselskruer
7. Nederste hengsel (venstre)
8. Dør
9. Topphengsel (venstre)
10. Dørbeslag

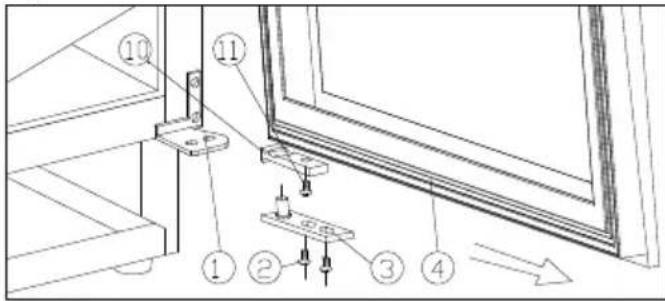

11. Åpne døren med en vinkel på 90 grader. Fjern de to skruene (2) fra dørhengslet (3) og avmonter døren (4). Avmonter dørhengslet (3) fra døren. (Fig. 8.1).
12. Avmonter skruene (11) fra dørhengslet (10), og monter hengslet igjen på motsatt side av døren. Vri dørhengslet (3) 180 grader, og monter det på motsatt side av døren (fig. 8.1).

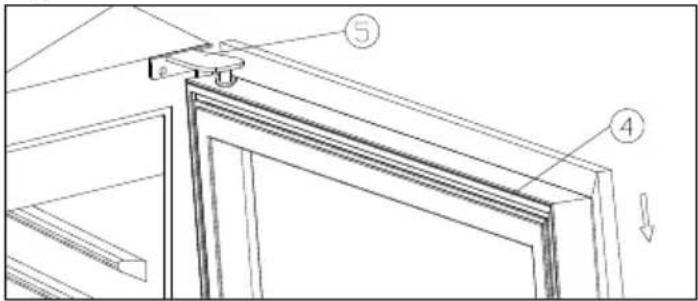

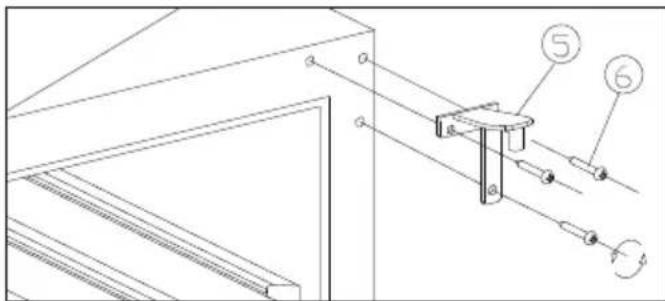

13. Avmonter topphengslet (5), og fjern det. (Fig. 8.2)

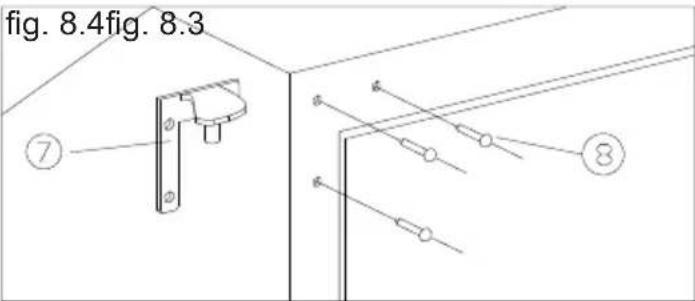

14. Avmonter dekslene (8), og monter reservedelshengslet (7) på motsatt side av kabinettet med de tre skruene. (Fig. 8.4)

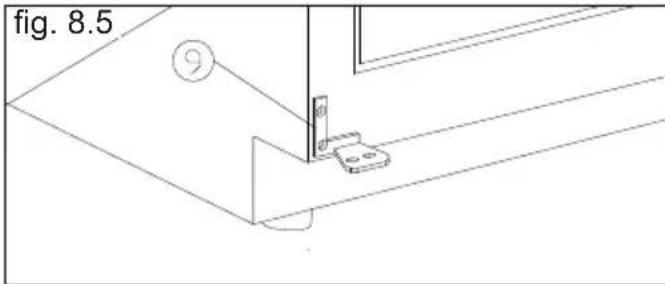

15. Monter det venstre reservedelshengslet (9). (Fig. 8.5)
16. Monter døren og de tre dekkproppene igjen (8) fig. 8.4.

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjøleskapet

Avriming av kjøleskapet foregår automatisk, smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjøres ren engang imellom.

Rengjøring

Slukk strømmen på PÅ/AV-knappen når skapet skal rengjøres innvendig. Skapet rengjøres best med en oppløsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65 °C). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørr grundig av. Smeltevannsavløpet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen inne i skapet. Sørg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsavløpet et par ganger om året. Rens med en piperenser eller lignende. Bruk aldri skarpe eller spisse gjenstander.

Tetningslisten omkring døren krever jevnlig rengjøring for å unngå misfarging og sikre lang levetid. Bruk rent vann. Etter rengjøring av dørens tetningslist bør du kontrollere om den fortsatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Skifte ut lys

Det brukes lysdioder som er dimensjonert til å holde hele levetiden til produktet. Dersom det likevel blir nødvendig å skifte ut lyskilden, må du tilkalle service.

Ta ut hyller

Skyv hyllen helt ned og vipp den skrått. Nå kan du trekke ut hyllen.

Feilsøkingsliste

Feil Mulig ørsak Løshing
Skapet er "dødtd"! Skapet er slukket. Strømavbrudd; sikringen er slätt ut; stopslet er/DDt i.	Trykk på PÅ/AV-knappen. Kontroller om strømmen er tikkob-let. Sikringen skal være slätt på.
Det renner vann i bunnen av kjøles-kapet.	Smeltevannssavløpsrøret er tett. Rens smeltevannssavløpet og avløpshullet i bakveggen.
Vibrasjoner erller sjenerende støy.	Skapet står skjevt. Skapet hviler mot andre kjøk-kenelementer. Beholderde eller flasker berører hverandre i skapet.	Innstill skapet med et vater. Trekk skapet vekk fra kjøkkene-lemberter eller apparater som står umiddelbart opp langs skapet. Sørg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for god ventilasjon.

Garanti, reservedeler og service

Bortfall av garanti

Feil og skade forårsaket direkte eller indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygning, installasjon eller strømtilkobling. Brann, ulykke, lynedslag, spenningsvariasjon eller andre elektriske forstyrrelser, inkludert defekt sikring eller feil i de elektriske installasjonene er ikke dekket av denne garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enhver annen feil eller skade som produsenten kan påvise er forårsaket av annet enn fabrikasjons- eller materialfeil er ikke dekket av denne garantien.

Legg merke til at endringer i konstruksjonen av apparatet eller endringer av komponenter i apparatet vil medføre bortfall av garanti og produktansvar, og utstyret vil ikke lenger være tillatt å bruke. Godkjenningen på typeskiltet vil også være ugyldig.

Transportskade oppdaget av kjøper er primært et forhold mellom kjøper og forhandler, dvs. forhandleren må sikre at slike klager blir løst til kjøperens tilfredshet.

Før du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekket av garantien, f.eks. hvis feilen skyldes at sikringen er gått eller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

Reservedeler

Ved bestilling av reservedeler, vennligst oppgi type, serie- og produktnummer for apparatet. Denne informasjonen finnes på typeskiltet. Typeskiltet inneholder forskjellig teknisk informasjon, inkludert type- og serienummer.

fig. 9

Kassering

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier.

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke skal blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig håndtering av produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

Informasjon om håndtering i land utenfor EU

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

Advarsel
